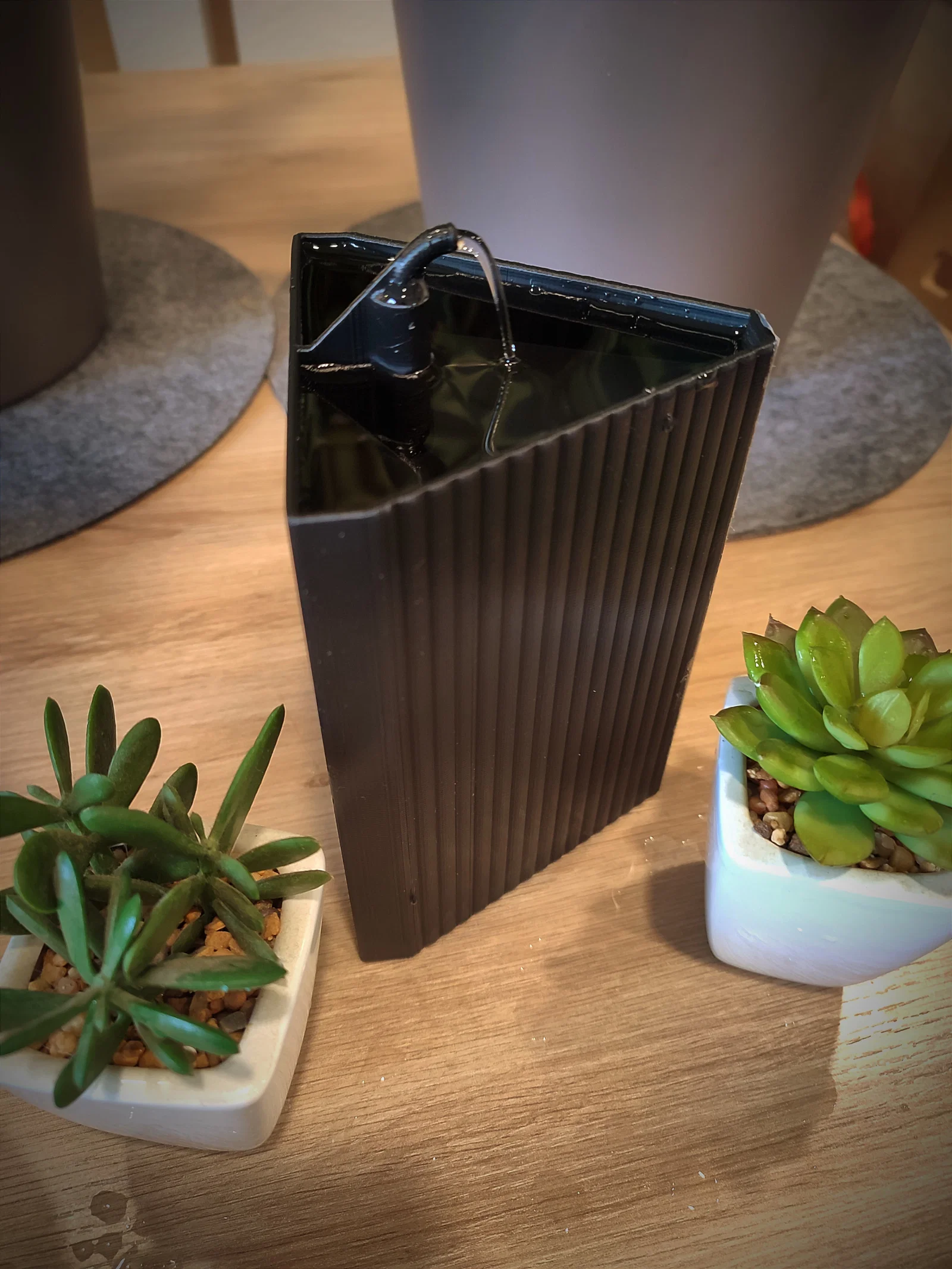

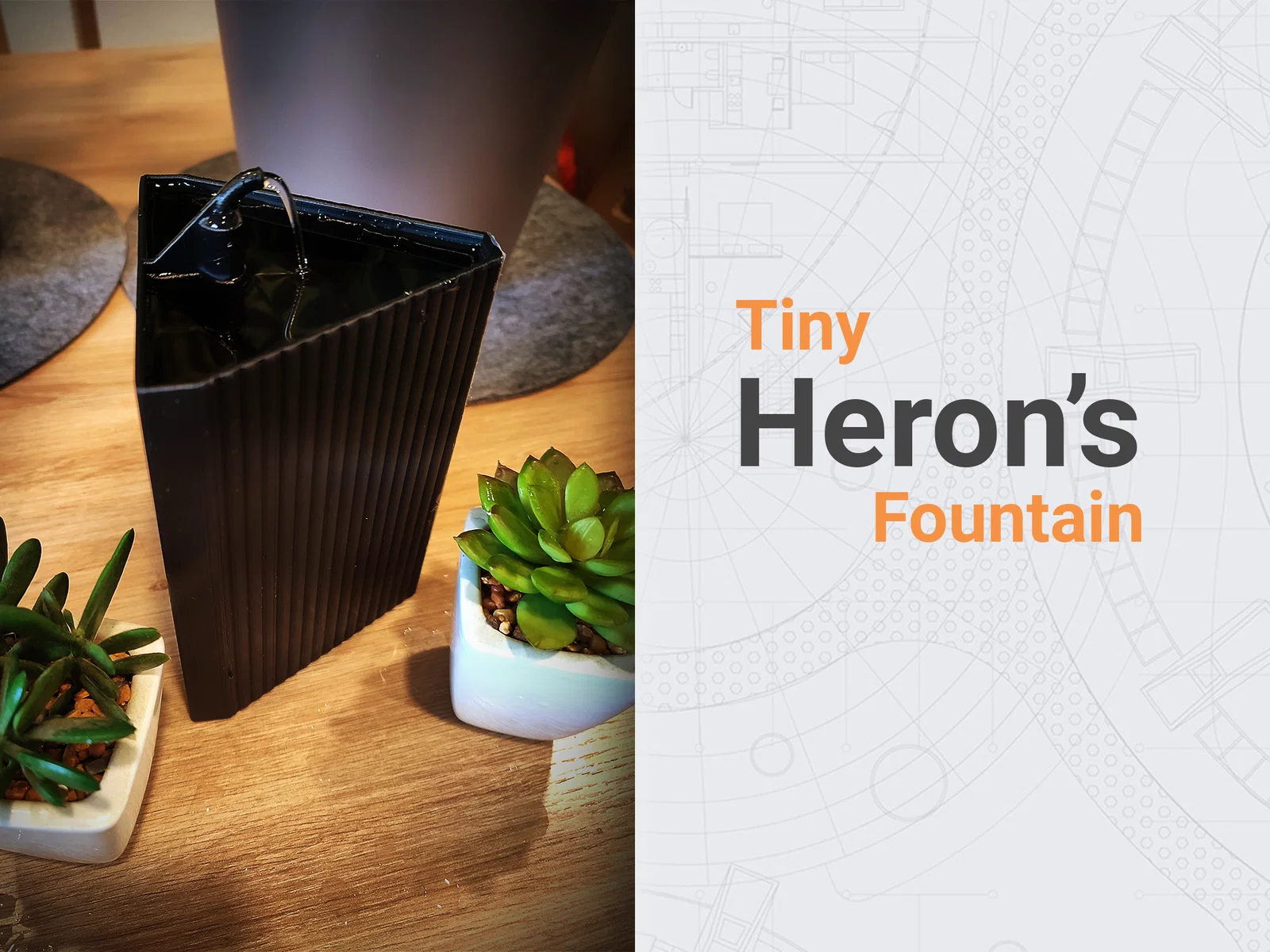

Tiny Heron's Fountain – Đài phun Heron tí hon

Thiết kế 3D này là phiên bản thu nhỏ của đài phun nước Heron (Heron's fountain) kinh điển—một thiết bị cực kỳ khéo léo để minh hoạ nguyên lý fluid dynamics (động lực học chất lưu) dựa trên áp suất không khí và nước. Do kích thước bị thu nhỏ, mẫu này không được thiết kế để chạy liên tục, nhưng lại rất hợp để làm mô hình giáo dục/trưng bày, cho thấy cách áp suất không khí có thể đẩy nước đi ngược trọng lực.

Heron's fountain hoạt động dựa trên nguyên lý: không khí bị nén sẽ tạo áp suất tác dụng lên nước. Trong thiết kế này, khi không khí bị ép trong một bình, nó sẽ đẩy nước đi ra qua một đường ống khác, tạo thành tia nước có thể dùng cho một đài phun nhỏ hoặc mô phỏng tương tự. Quá trình này giúp bạn thấy các khái niệm vật lý nền tảng một cách trực quan và “sờ thấy được”, nên mẫu thu nhỏ này rất thú vị cho cả người mê 3D printing lẫn người thích vật lý.

Dù đã được đơn giản hoá để phù hợp tỉ lệ và mục đích giáo dục, model vẫn giữ các thành phần cốt lõi để bạn hiểu cách đài phun hoạt động. Đây là dự án lý tưởng cho ai muốn khám phá nguyên lý vật lý theo cách thực tế, dễ tiếp cận. Thiết kế rất hợp cho các màn demo ngắn, thu hút sự chú ý và khơi gợi tò mò về “bí mật” khoa học phía sau chuyển động của chất lỏng.

Toàn bộ hệ thống phụ thuộc rất nhiều vào print settings và máy in của bạn để in ra được các bình kín nước (watertight).

Đừng kỳ vọng dòng nước sẽ chảy mãi. Do kích thước và cấu hình, đây thiên về mô hình giáo dục và thú vị hơn là một đài phun hoạt động hoàn chỉnh.

CHỈ 1 MẢNH, KHÔNG CẦN SUPPORTS! Tối ưu cho 3D printing

Nozzle Size

0.4mm

Layer Height

0.2mm

Infill Density

20%

Infill Pattern

Cubic

Wall Line Count

3 or more

Wall Orientation

Inside To Outside

Supports

NO

Material

PLA

Print Orientation

STL orientation

Nên thêm extra walls cho model để đảm bảo áp suất không bị xì, và nước cũng không bị rò.

Cách Heron's Fountain hoạt động:

1. Cấu hình ban đầu: Bình A đặt ở phía trên để hứng nước từ tia phun. Bình B ở giữa, được đổ đầy nước, và bình C ở dưới cùng, chứa không khí. Các bình được nối với nhau: A nối với C, C nối với B, và B có một ống dẫn lên đầu phun (nozzle).
2. Kích hoạt: Bắt đầu bằng cách cho nước vào bình A (đổ tay hoặc do tia phun). Nước này chảy xuống bình C (bình dưới cùng) vốn ban đầu chứa không khí.
3. Động lực áp suất không khí & nước: Khi nước vào bình C, nó chiếm chỗ không khí, làm tăng áp suất không khí trong C. Không khí bị nén này chỉ có một đường “thoát”: đi sang bình B, vì C nối với B.
4. Đẩy nước đi lên: Không khí bị nén đẩy vào bình B sẽ tạo lực lên phần nước trong B. Do áp suất tăng, nước trong B bị đẩy đi lên qua ống dẫn tới nozzle.
5. Hiệu ứng đài phun: Nước bị ép phun ra khỏi nozzle tạo hiệu ứng đài phun. Nước rơi xuống lại vào bình A, lặp lại chu trình.
6. Duy trì và giới hạn: Chu trình tiếp diễn khi mực nước trong bình A còn đủ để duy trì. Tuy nhiên hệ sẽ bị giới hạn bởi các yếu tố vật lý như cân bằng áp suất không khí và lượng nước giảm dần, khiến tia phun yếu đi và cuối cùng dừng lại.

Lần dùng đầu tiên

Lần đầu dùng đài phun, bạn phải đảm bảo bình B đầy nước và bình C có đủ không khí để bị đẩy sang B.

Bạn có thể làm theo các bước sau:

1. Đổ nước vào A
2. Để bình C được làm đầy
3. Lật ngược đài phun, cho nước chảy từ C sang B
4. Lật lại đài phun về tư thế bình thường

Những lần dùng sau

1. Đổ nước vào A
2. Quan sát nước bắt đầu chảy “như có phép thuật” qua nozzle.

Kết thúc và khởi động lại

1. Khi bạn thấy đài phun đã đầy nước và bình C bị xẹp, chỉ cần lật ngược đài phun và đổ hết nước trong bình C
2. Giờ bình C đang trống, bạn có thể bắt đầu lại quá trình

• v1.0
  • Thiết kế ban đầu
• v1.1
  • Sửa lỗi mesh non-manifold

Bạn có thể tìm hiểu sâu hơn về hiện tượng này trong video sau:
