BlueRetro Ps1 / Ps2 USB C
Bản chỉnh sửa dongle BlueRetro PS1/PS2 của madmon để dùng ESP32 dev board 30-pin chuẩn USB-C. Có hướng dẫn linh kiện cần mua, lưu ý đấu dây/hàn, gợi ý in insert bằng PETG hoặc filament chịu nhiệt và cách flash theo guide trên GitHub.
Mô tả
Bạn sẽ cần những món sau cho bản in này:
-
ESP32 30pin USB-C Dev board, loại này khá phổ biến trên mấy chỗ như AliExpress
-
Đầu cắm PS2 Controller (Male Connector), mình khuyên dùng loại đầu thẳng, nếu không thì bạn sẽ phải bẻ chân cho thẳng. Mấy món này cũng có trên AliExpress
-
4x ốc M2 (M2*12 có vẻ là chiều dài chuẩn nhất) và 4x tán M2

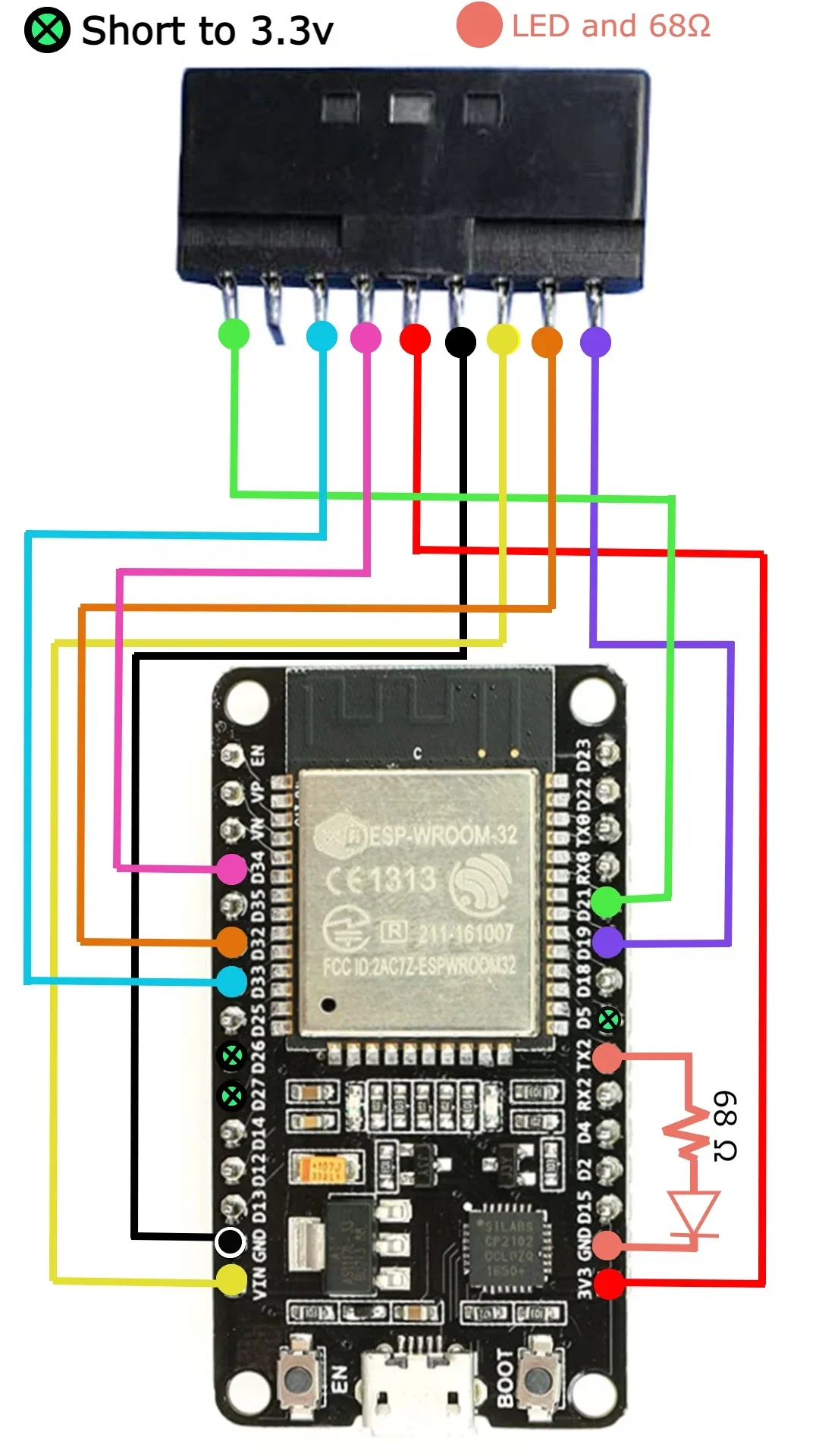

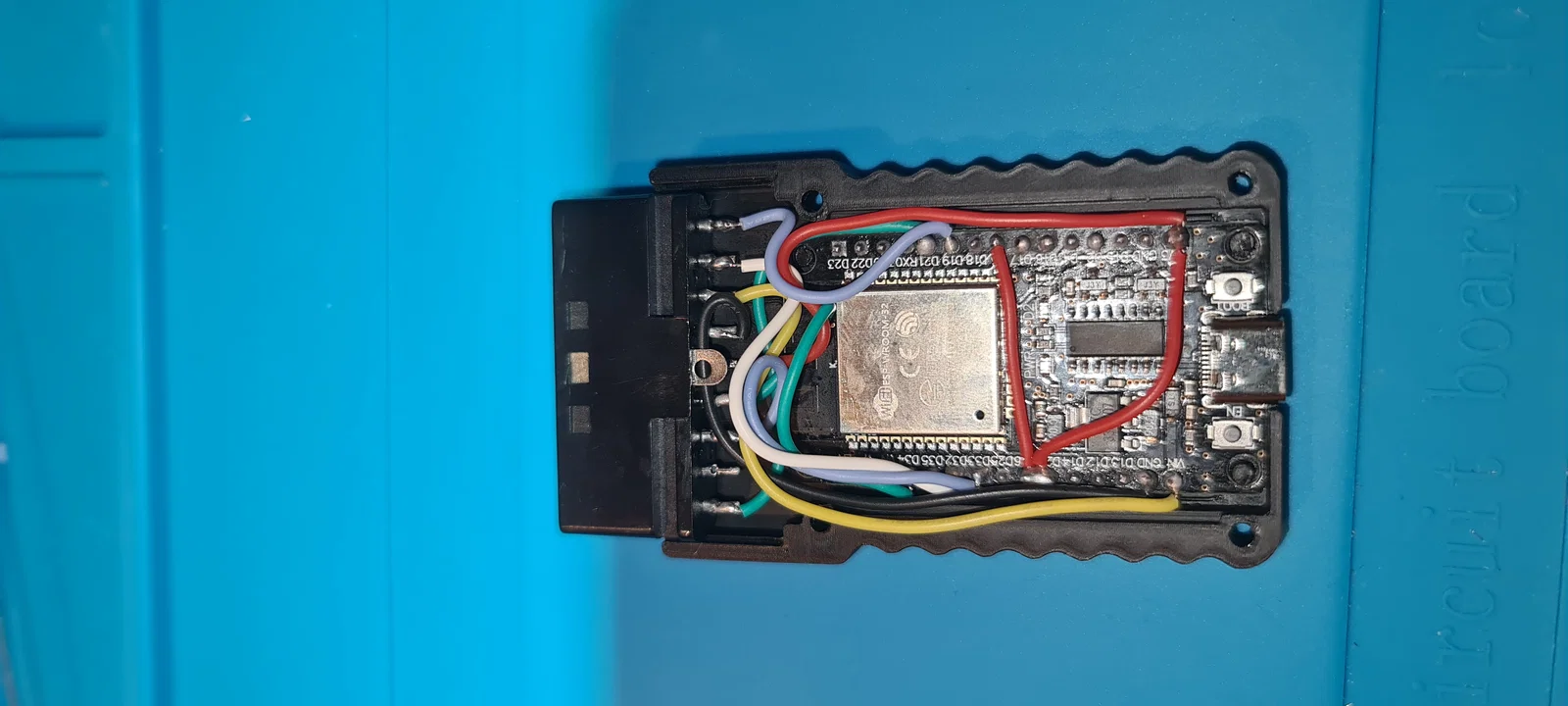

Làm theo sơ đồ đi dây để hàn do “madmon” làm trên Thingiverse.
Theo madmon thì bạn không cần nối PIN3 vào VIN.
Không cần dùng sync LED gắn ngoài vì sẽ dùng LED có sẵn trên dev board. Hãy in phần insert bằng filament trong (transparent) để ánh sáng từ LED xuyên qua.

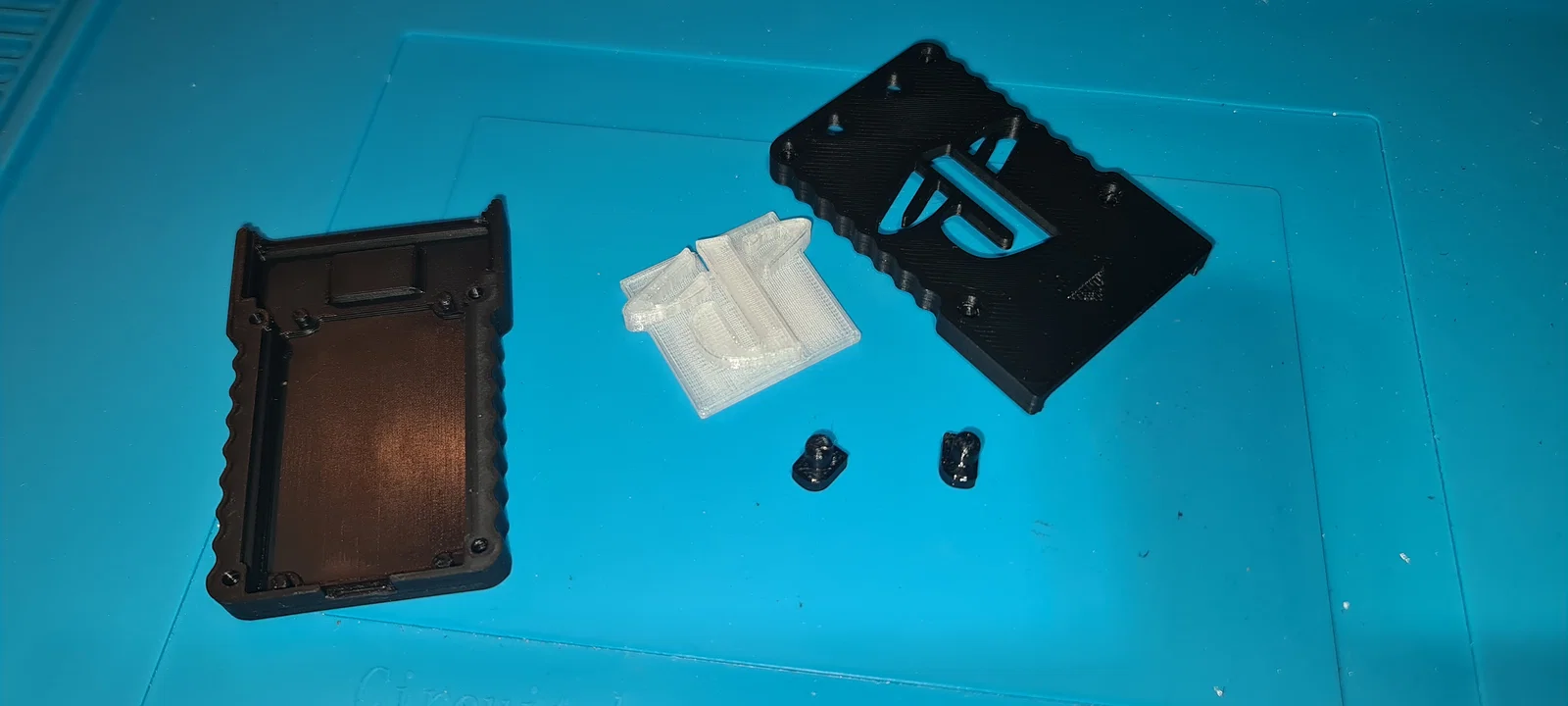

Mình khuyên in insert bằng PETG hoặc filament chịu nhiệt khác vì nó sẽ tiếp xúc trực tiếp với ESP32.
Để flash dev board, làm theo hướng dẫn của darthcloud trên Github: https://github.com/darthcloud/BlueRetro
Với bản build này, làm theo mục 1 trên wiki.
https://github.com/darthcloud/BlueRetro/wiki

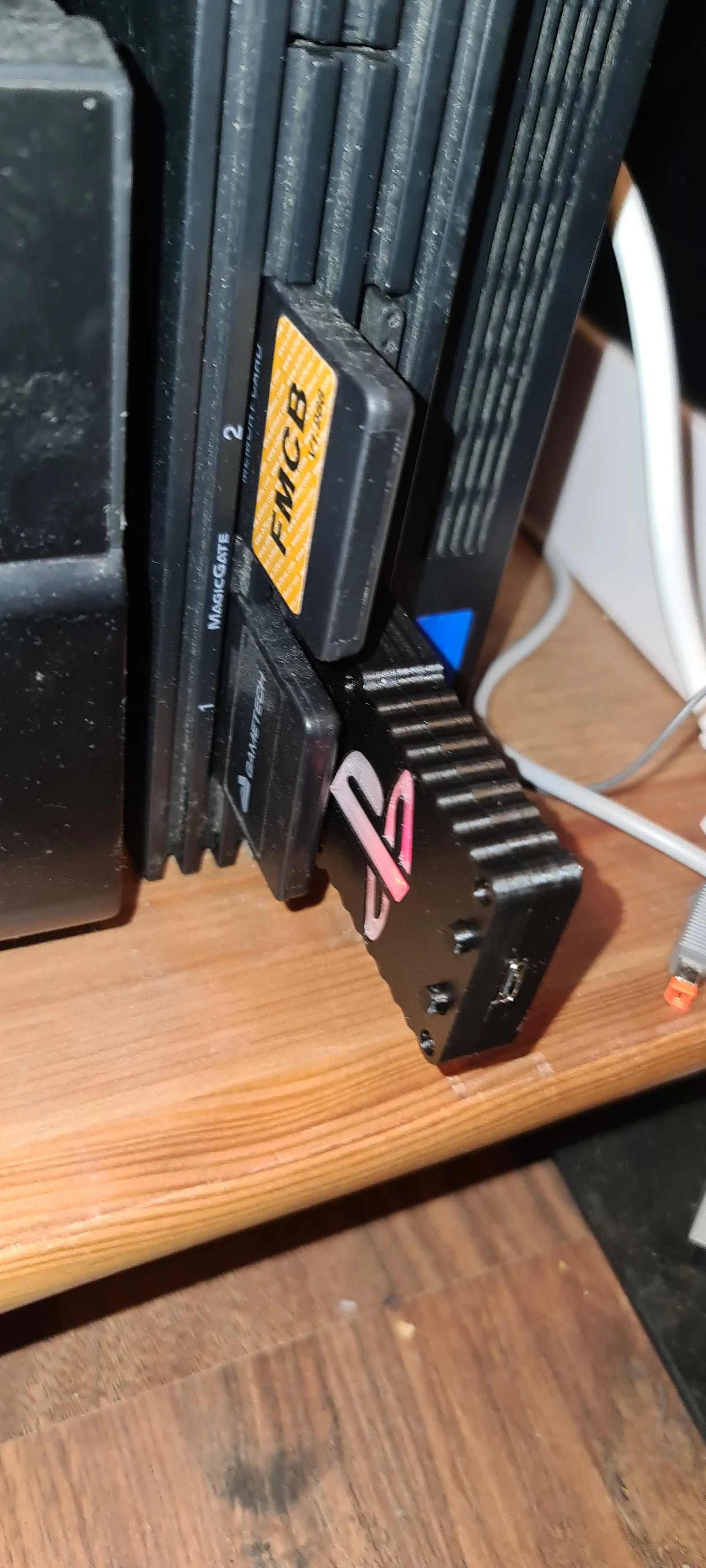

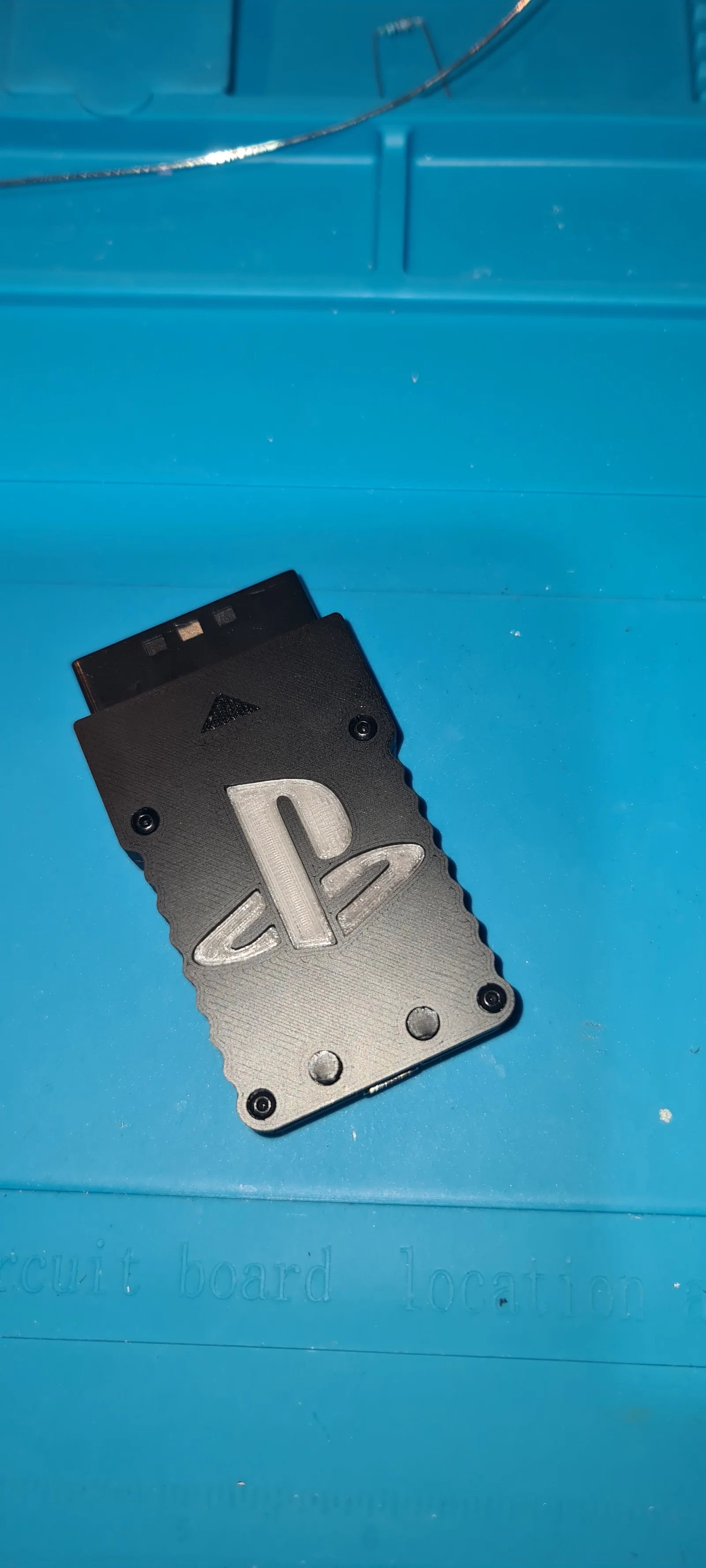

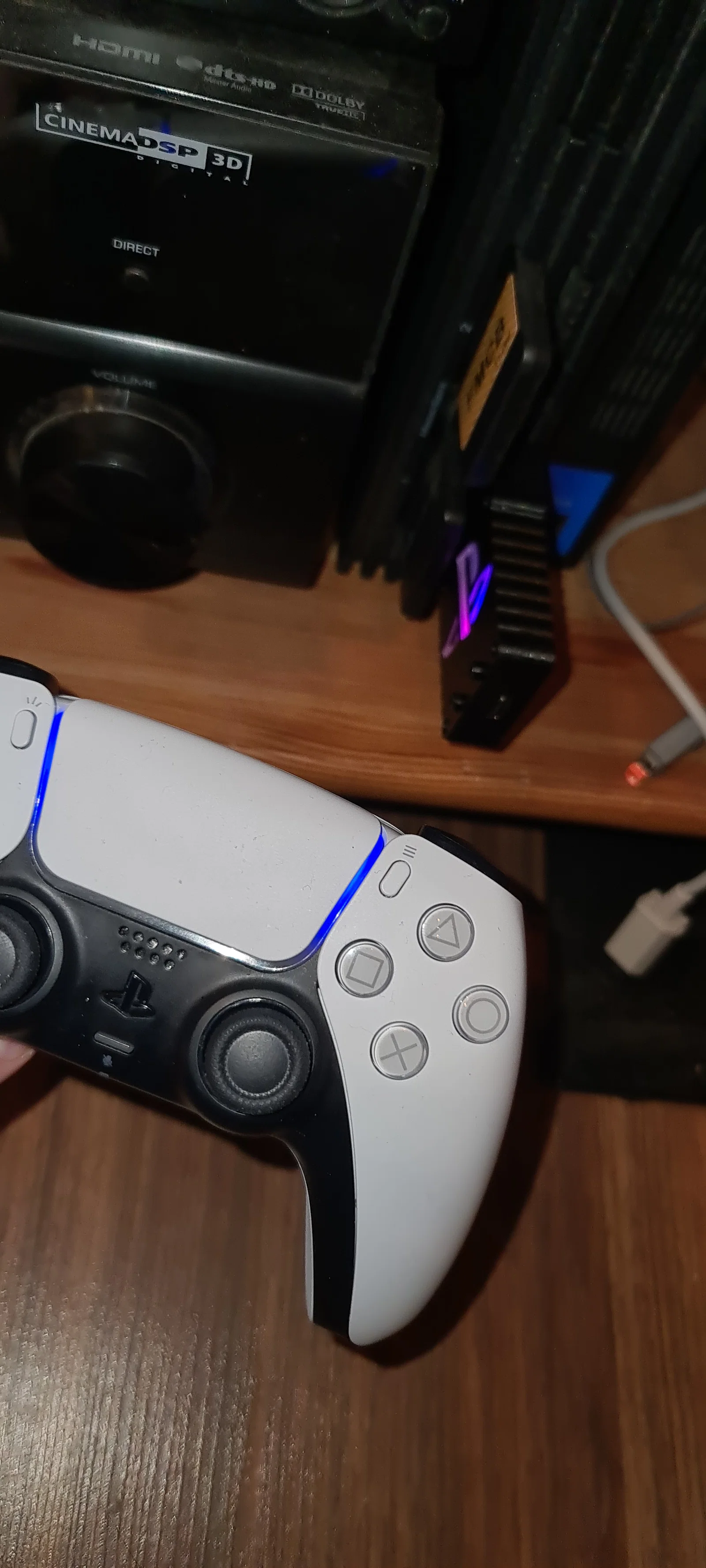

Mình đã in và ráp vài cái rồi, tới giờ cái nào cũng chạy ngon lành.
Mình còn mới trong mảng 3D modeling và chỉnh sửa, nếu bạn có câu hỏi cứ để lại bình luận nha.
