Nỏ Chiến Thuật In Được Kích Thước Thật (Full Size) – Tactical Crossbow Version 2

Tác giả Itzo1978

Lượt tải
248
Lượt thích
23
Lượt coi
2.034

File 22 45,4 MB

  • bolt_retention_spring_v2_1777521632.stlSTL · 107,7 KB
  • Tactical_Crossbow_V_2_fib_x1_nose_1777521632.stlSTL · 672,8 KB
  • Stock_tube_1777521634.stlSTL · 3,6 MB
  • Crossbow_sight_V2_1777521636.stlSTL · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#353959
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Cập nhật: Mình gặp vấn đề dây (string) bị nhảy khỏi bolt. Mình đã up lên file test mới để tăng độ ổn định.

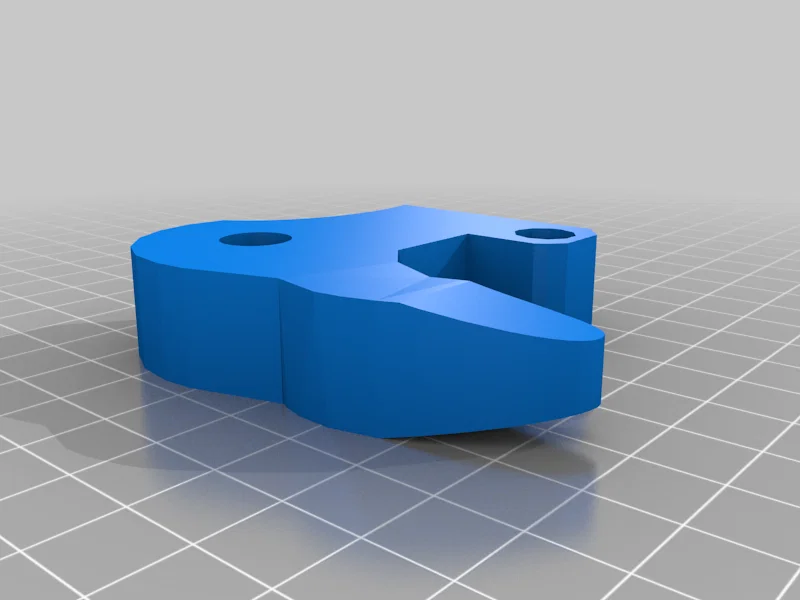

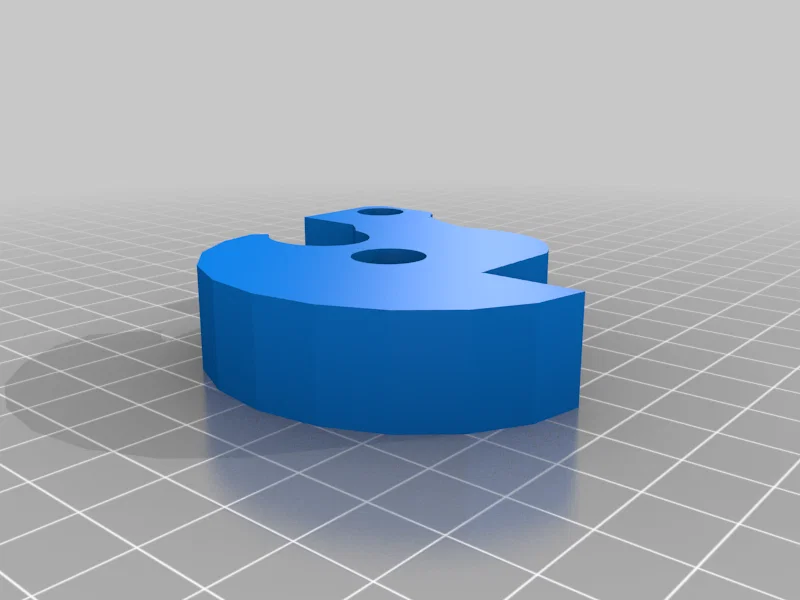

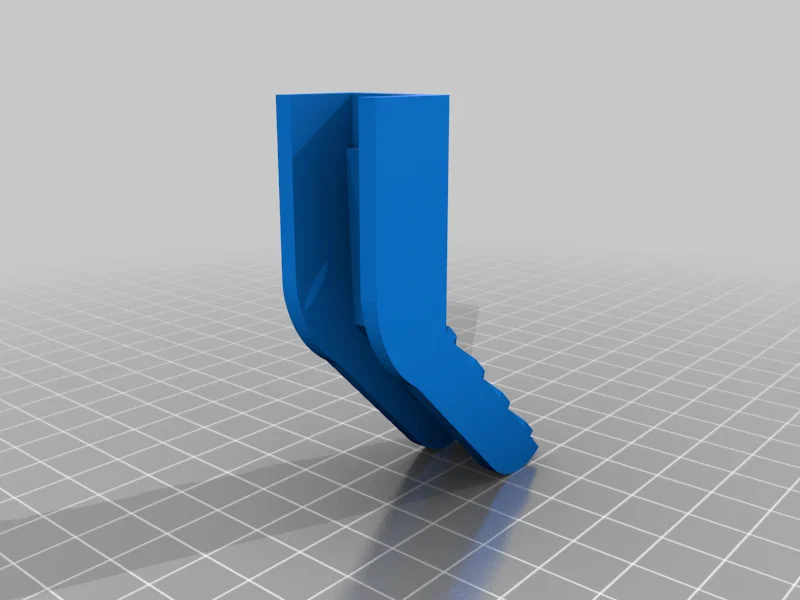

Lưu ý: Nếu bạn dùng trigger và catch bản mới thì bạn cần dùng luôn trigger box và pins bản mới, vì vị trí và kích thước lỗ đã thay đổi.

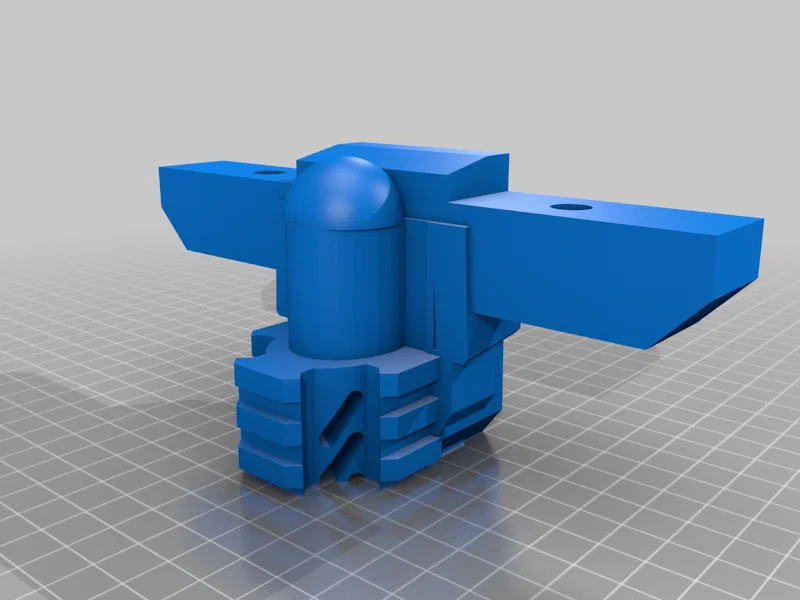

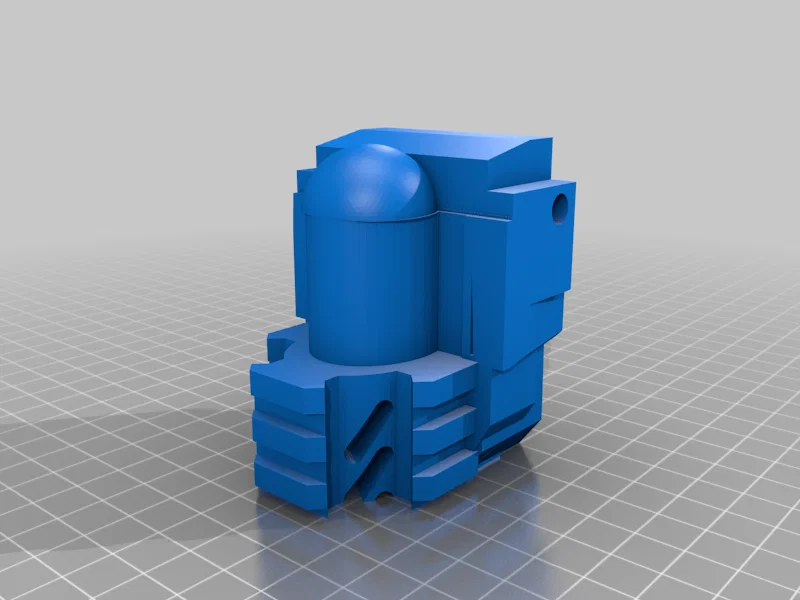

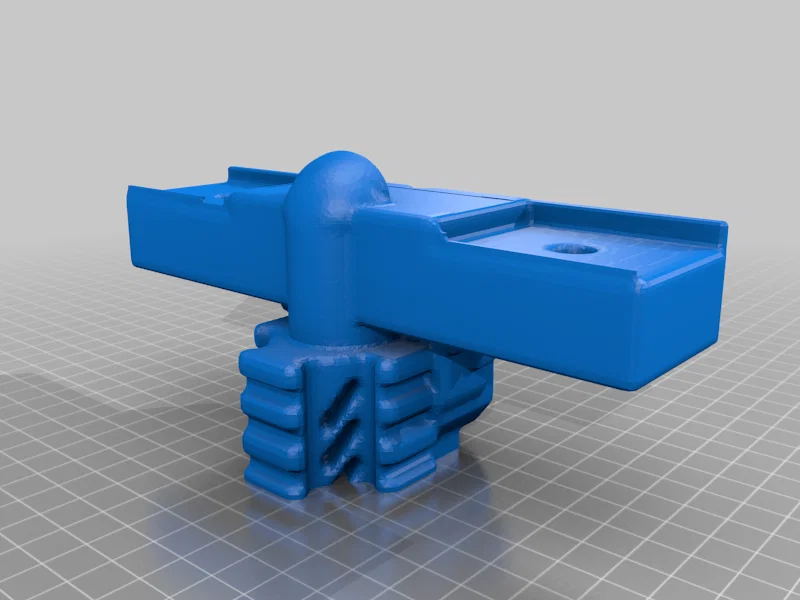

Có 2 phiên bản mới của phần nose cho cánh bow in: một bản thấp hơn 3mm và một bản xoay 2 độ, cả hai đều nhằm đưa dây xuống sát bolt rail tốt hơn.

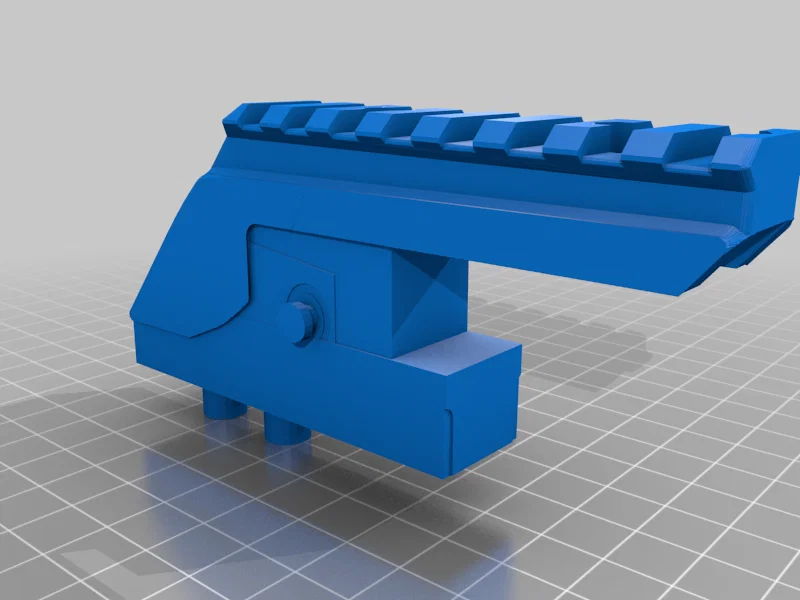

Sight/bolt retainer mới với tầm giữ dài hơn và thêm chút lực ép xuống để giữ bolt đúng vị trí hơn, giúp bắt dây khi nhả.

Cập nhật: Đã up model dạng cắt và có key. Thêm tuỳ chọn regular hoặc compound bow (hiện tại chỉ áp dụng cho printed bow. Mình cần làm thêm các phiên bản đầu cánh bow bằng fiberglass mới để dùng được với tuỳ chọn đó.)

Với bản regular crossbow, bạn có 4 lựa chọn: nose cho printed brackets, nose cho fiberglass X1, nose cho fiberglass X2, và nose cho fiberglass X3. (hoặc bạn cứ in X3 rồi chỉ dùng 1 hoặc 2 cây fiberglass rod cũng được)

Với bản compound bow, hãy in file "Tactical Crossbow V 2 printed rail 1 for compound.stl" thay vì "Tactical Crossbow V 2 rail 1 regular.stl"

Mình vẫn chưa in thử version 2.

Dự án này vẫn đang làm dở và sẽ thay đổi thường xuyên (cho tới khi mình bắt tay vào ver. 3)

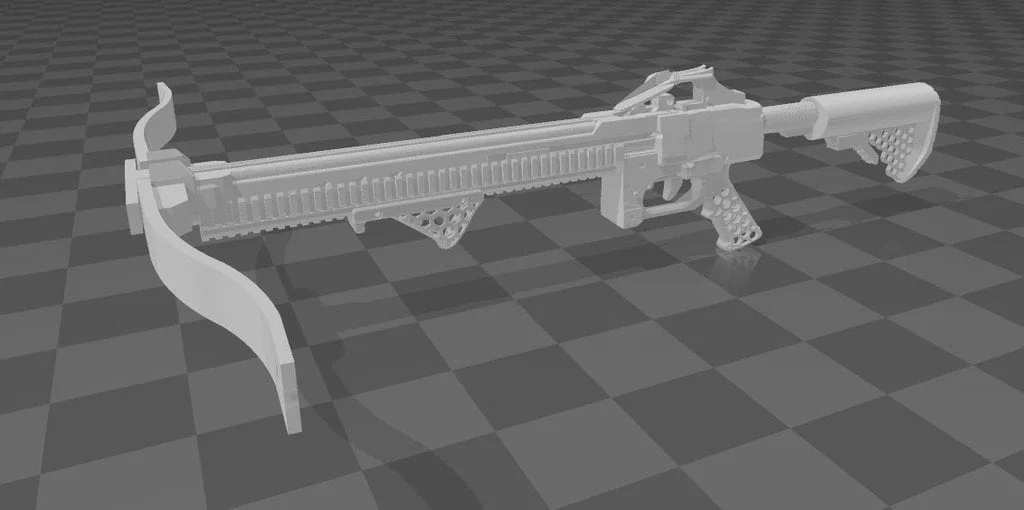

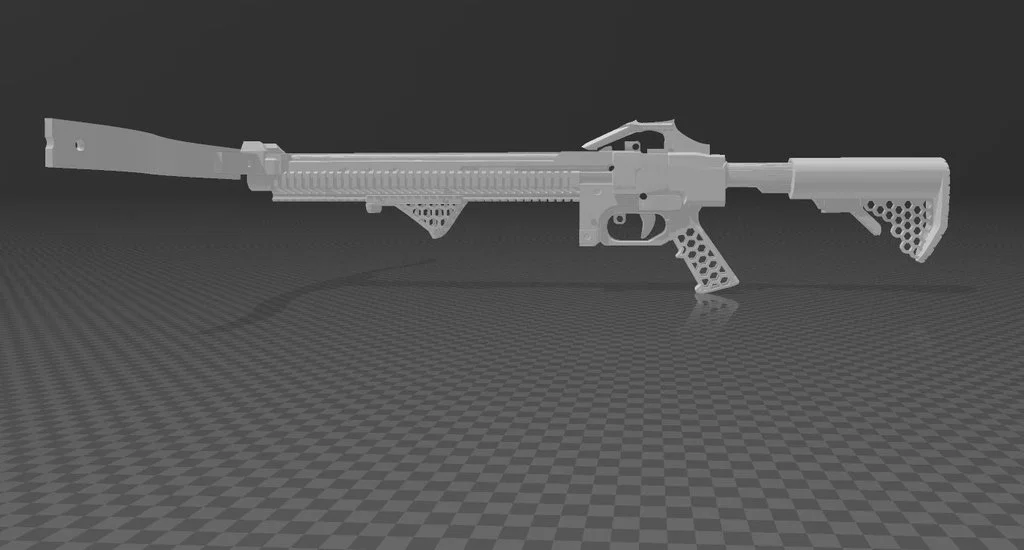

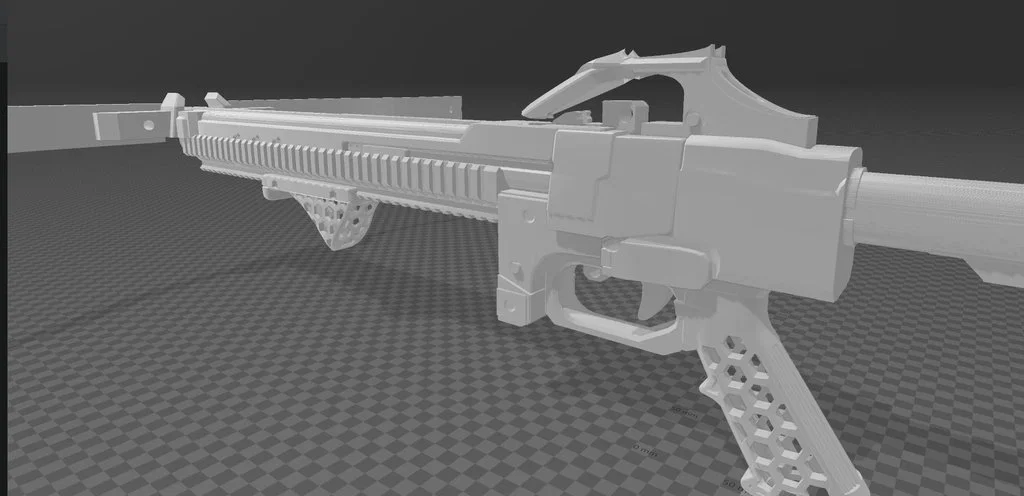

Crossbow chiến thuật full size, in được gần như toàn bộ. Có 2 phiên bản: một bản dùng bow limbs in PETG, và một bản có lỗ để bạn dùng fiberglass rods làm cánh bow.

Bạn sẽ cần 2 bộ bolts/nuts/washers để cố định bow, 1 dây cột tóc/ rubber band nhỏ, 1 dây cột tóc/ rubber band cỡ vừa, và 1 bowstring. Với phiên bản bow PETG, mình dùng thêm một cặp chốt gỗ nhỏ (wood dowels) cho phần dây.

Remix từ NHIỀU model;

Ý tưởng gốc, bow limbs, và bow limb brackets lấy từ

Crossbow, Western style, and Arrow của CCCanyon,

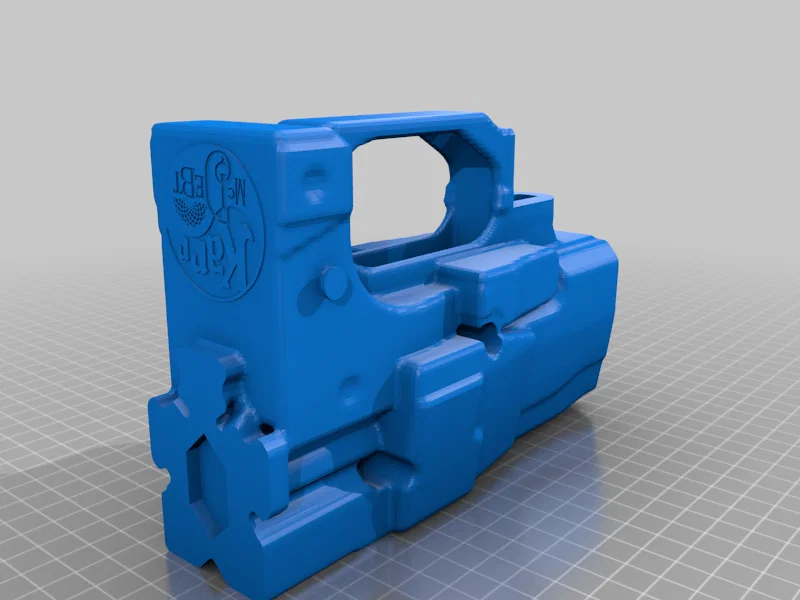

Arrow rail, trigger box, và sights từ Crossbow frame của Cerberus89,

Winchester 94 Front stock (đã chỉnh sửa) từ Fattek,

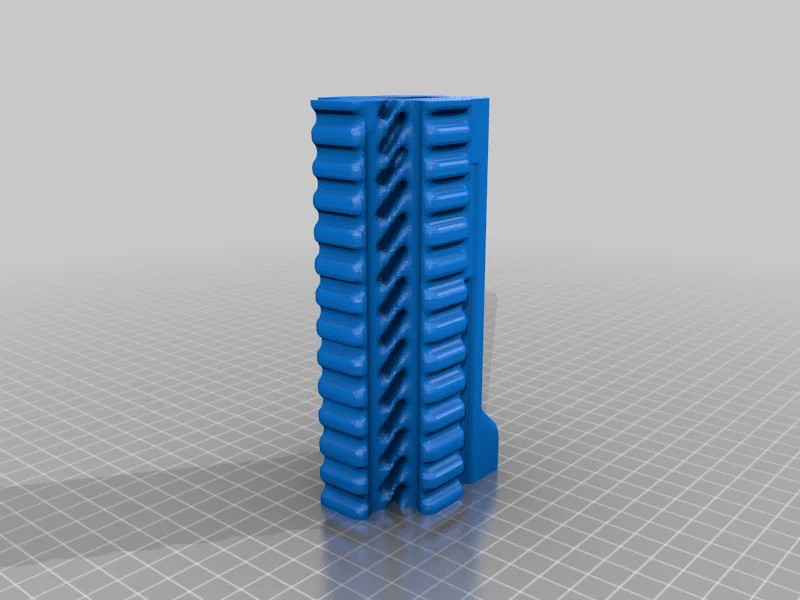

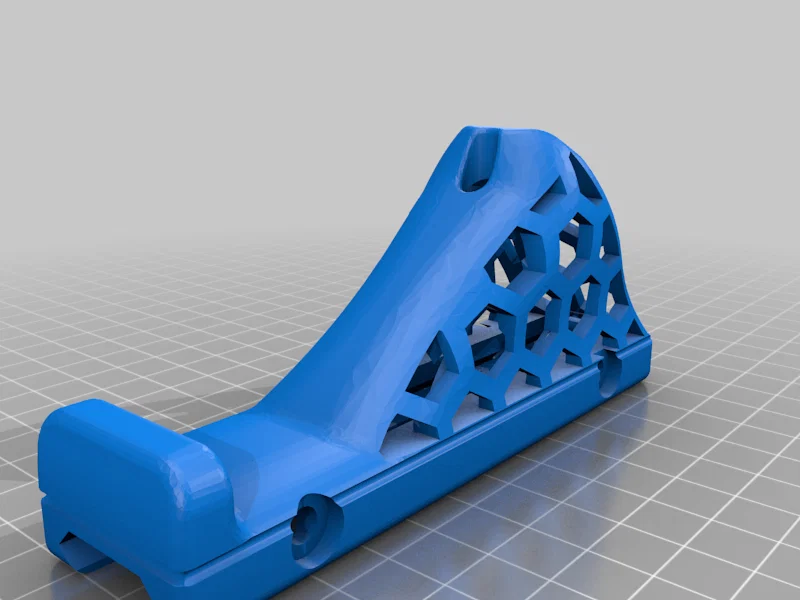

Hex foregrip Picatinny remix của IronTurbo86,

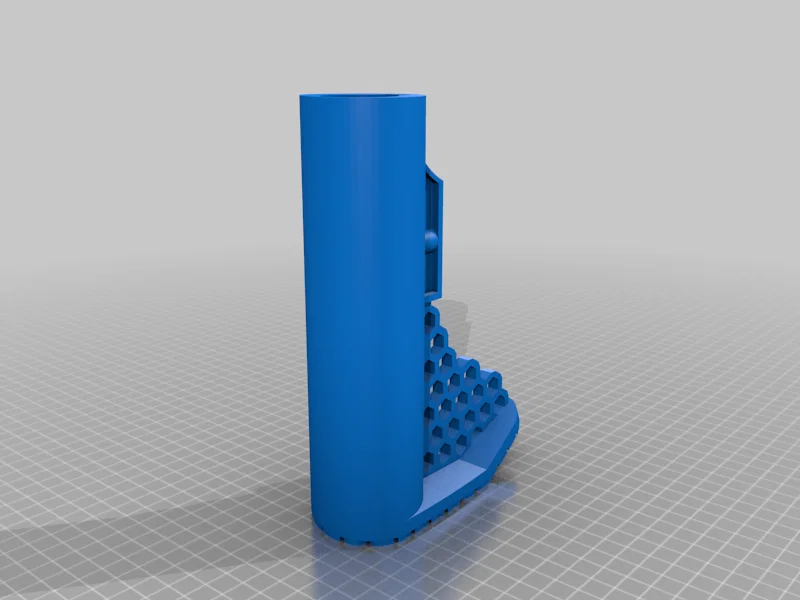

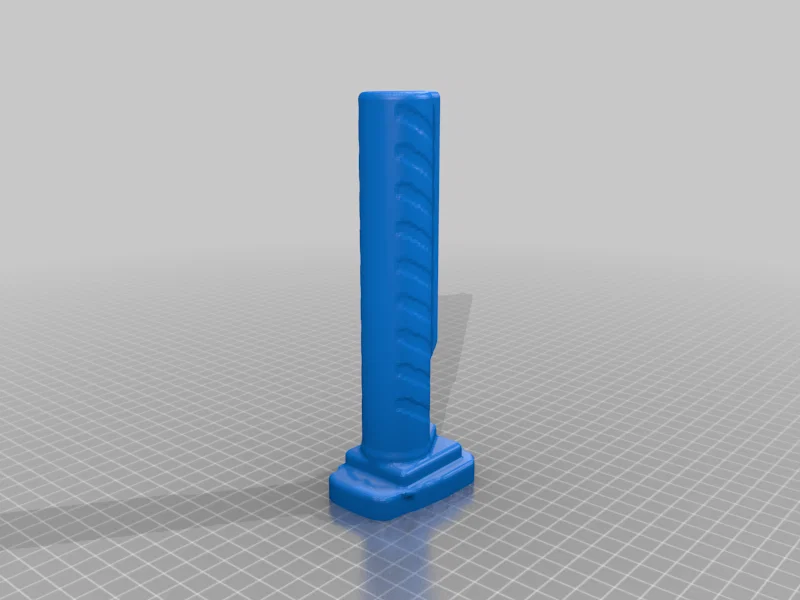

Collapsible AR15 Hex Stock của kartingking15,

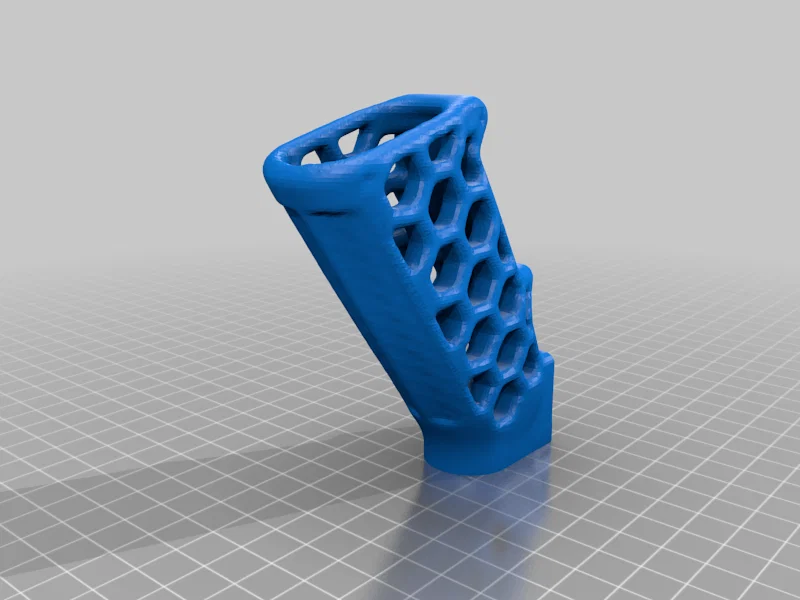

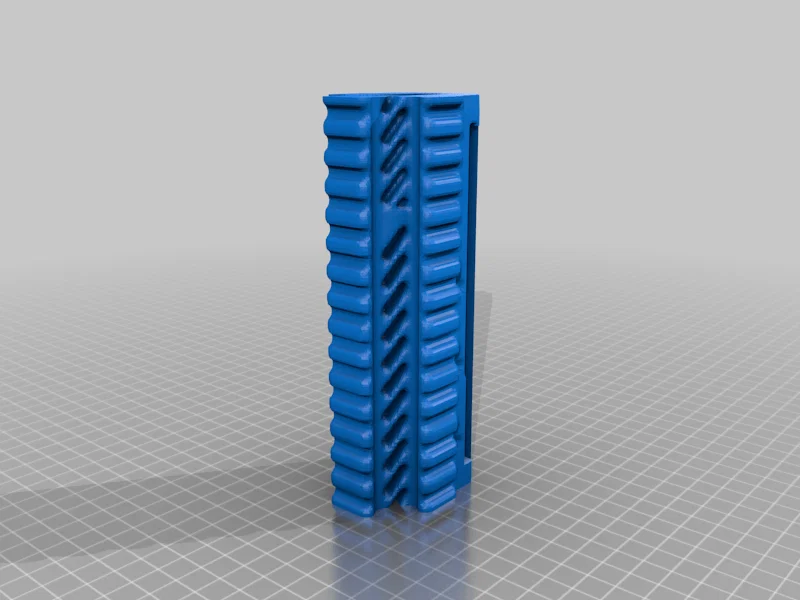

Hex cut foregrip của IronTurbo86

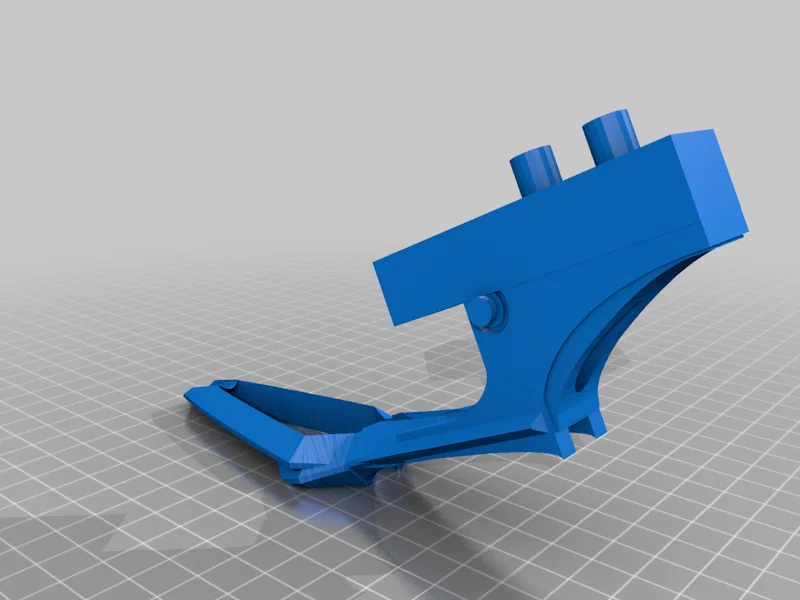

Bow tips cho fiberglass rods được chỉnh sửa rất nhiều từ Recurve Bow Stringer

của DTakehara

Các phần cho compound bow từ 3D printed Crossbow của plaszlonet

Printer:

Sunlu S8

Rafts:

Không

Supports:

Có

Resolution:

.20 - .28

Infill:

25%-35% (95% cho nose, trigger mech 1 và 2.

Filament:

California Filament PLA cho thân, PETG cho bow

đen

Notes:

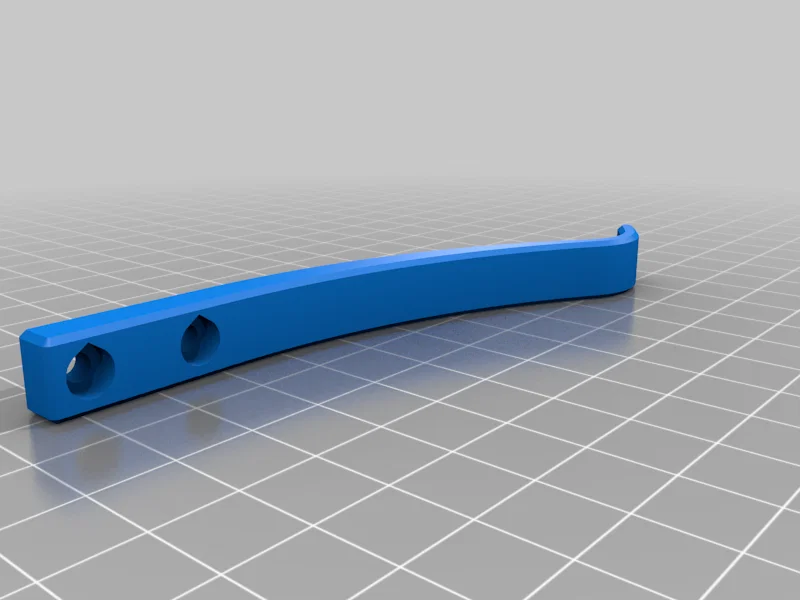

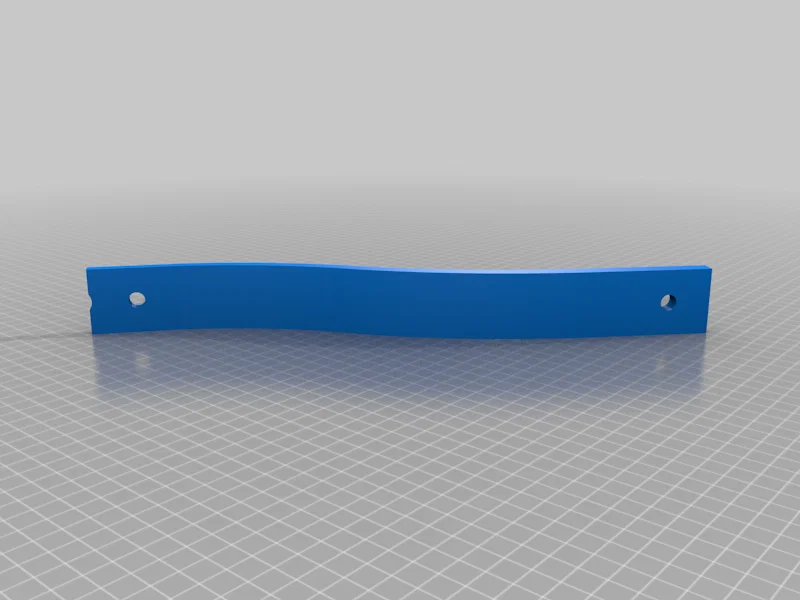

Bow limbs nên được in từng cái một, bằng PETG, để đảm bảo hai bên đối xứng. In 2 limb cùng lúc có thể làm lực kéo (draw) bị lệch khi lên dây. Bow limbs được scale cho máy in có bàn in 300x300 trở lên. Nếu máy bạn nhỏ hơn, hãy chọn phương án dùng fiberglass rods.

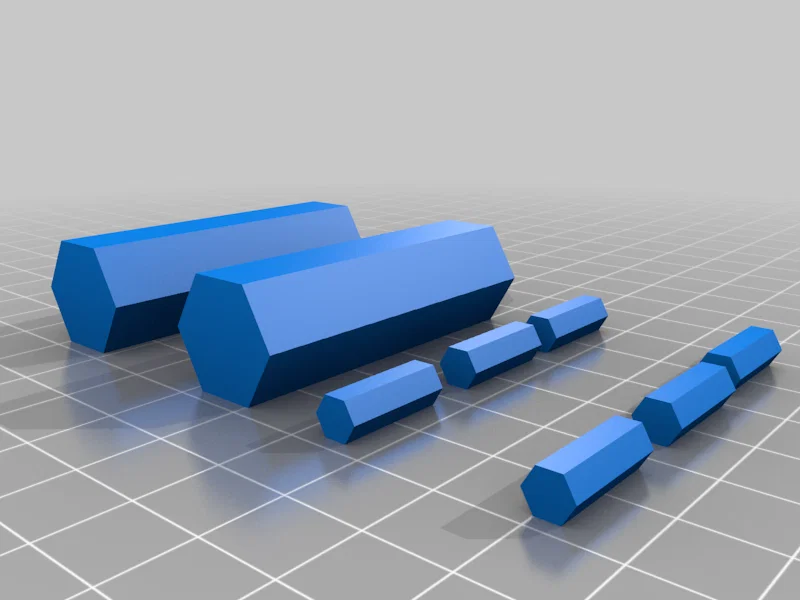

In bow limbs, trigger mechanism 1&2, và trigger/catch pins với 12 walls/perimeters để gần như đặc (solid).

Phần nose của crossbow, sights và bow bracket cần in với 8 walls/perimeters và 95% infill. Các phần còn lại có thể in với 5 walls/perimeters và 25% - 35% infill.

Category: Other

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
22
Tổng dung lượng
45,4 MB
File lớn nhất
14,4 MB
