KarrMcDebt - Nỏ Chiến Thuật Kích Thước Thật In Được Hoàn Toàn Ver. 1

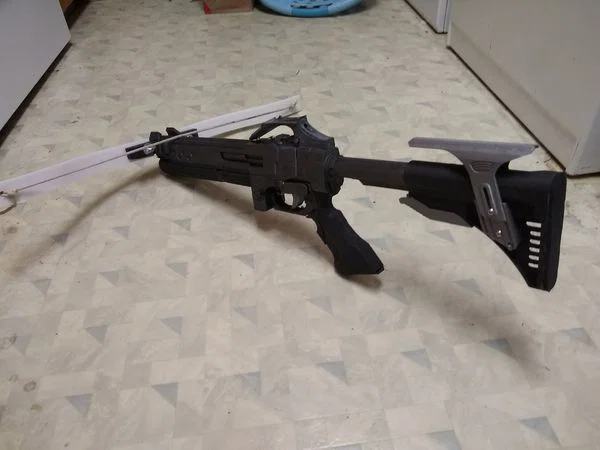

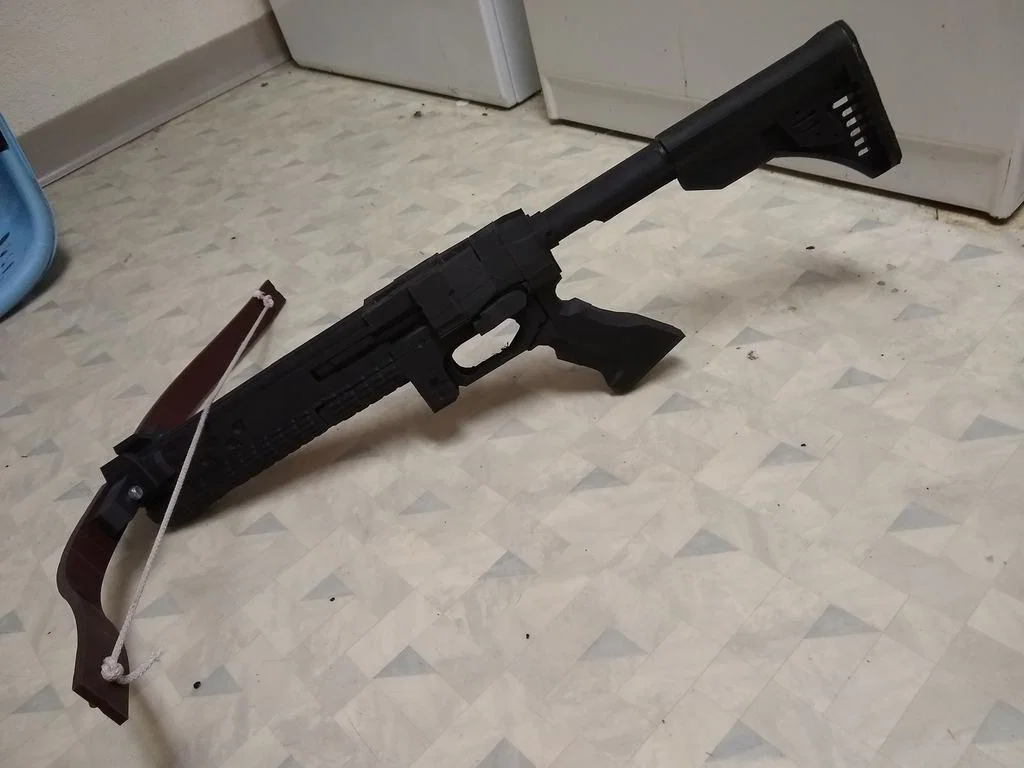

Prototype “first working version” cho dự án làm nỏ chiến thuật in 3D hoàn toàn. Cần build plate 300×300mm để in bow limbs (hoặc scale cho vừa), bow in PETG đặc, thân PLA 35% infill; dùng epoxy và dây thun làm lò xo.
Mô tả

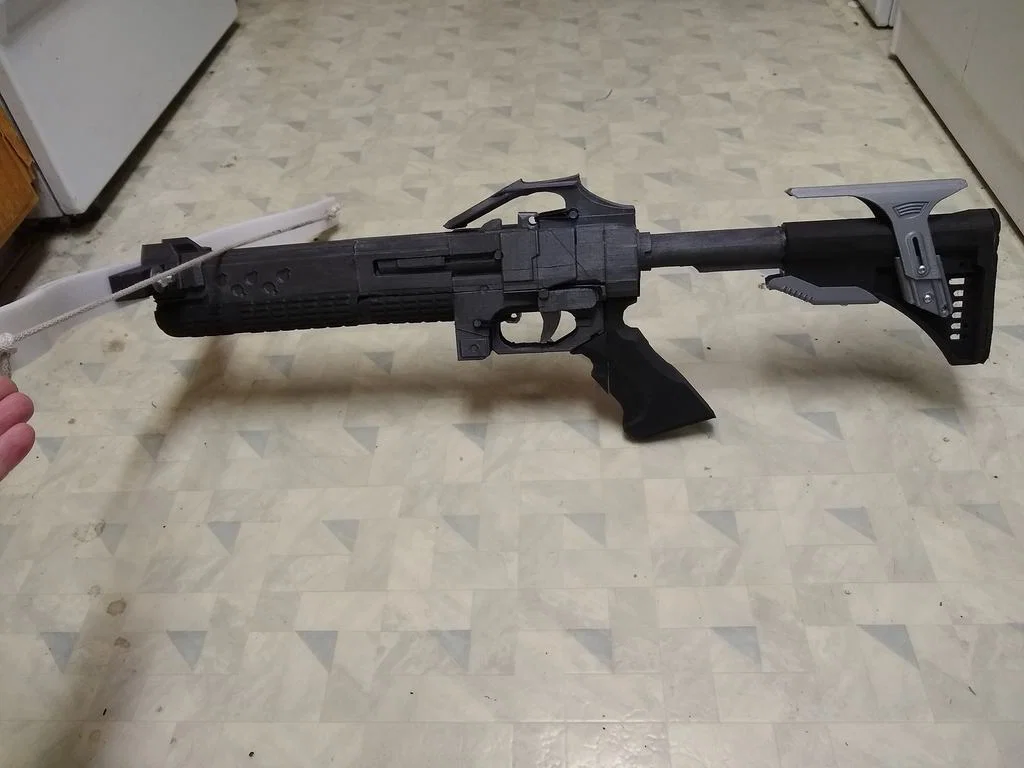

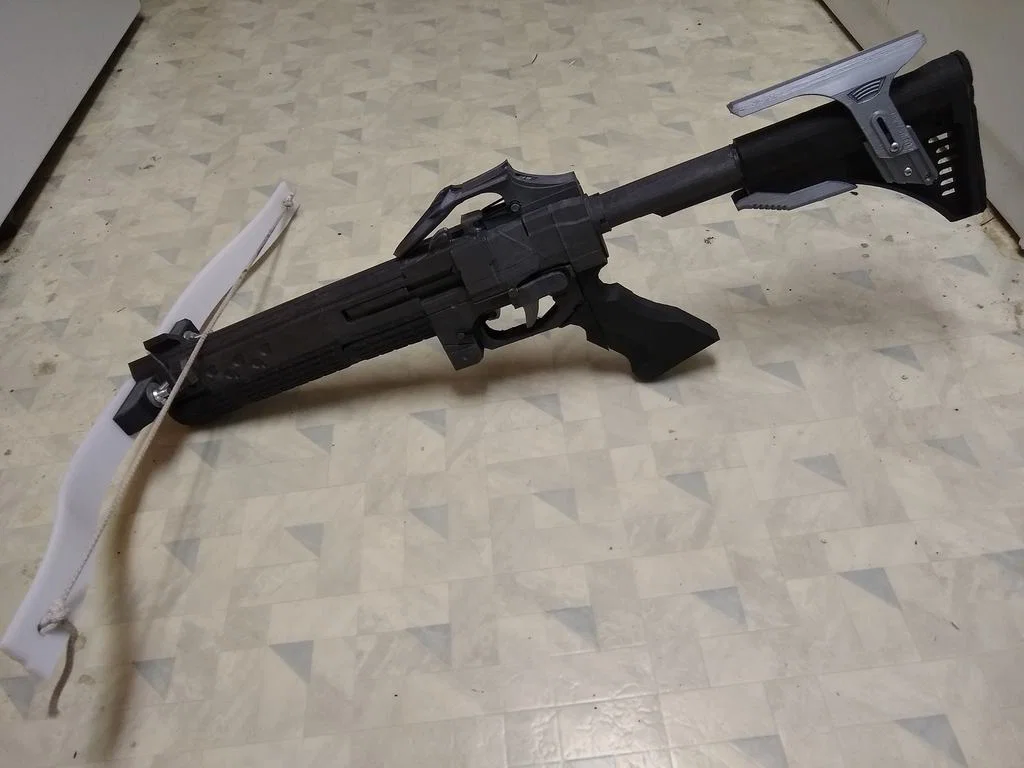

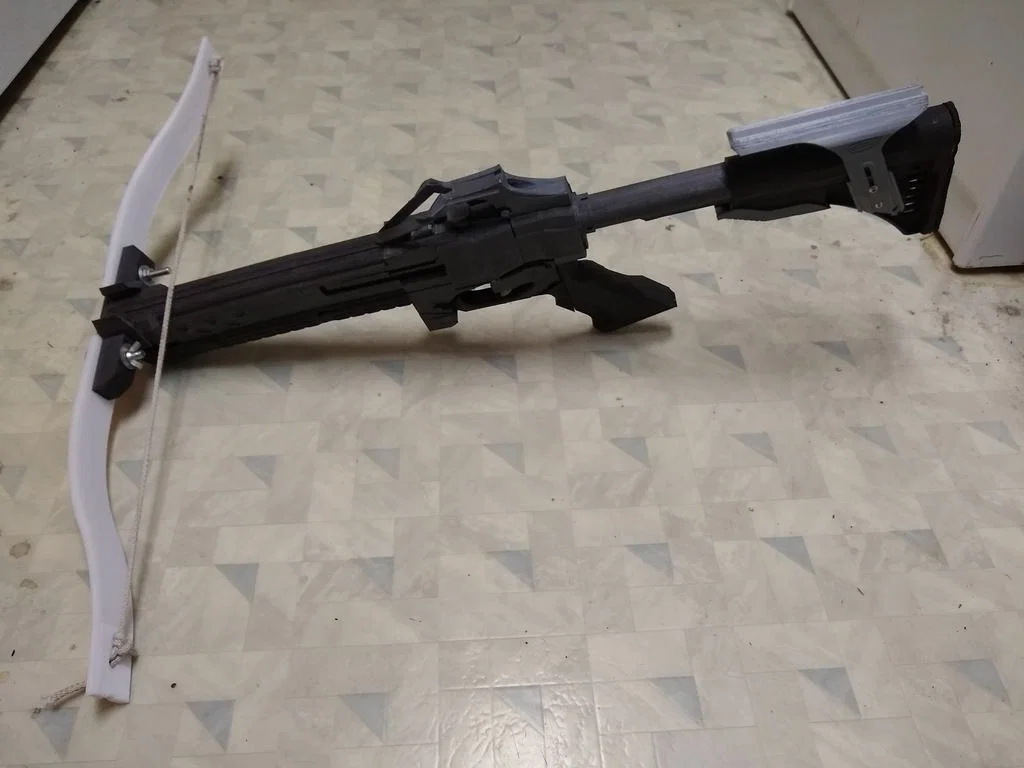

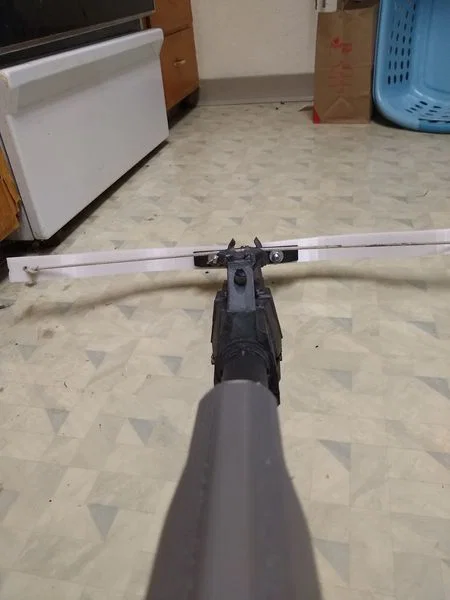

Đây là bản prototype “first working version”. Mình có vài kế hoạch để tinh chỉnh thêm.
Một bản remix từ Crossbow, Western style và những mẫu khác.

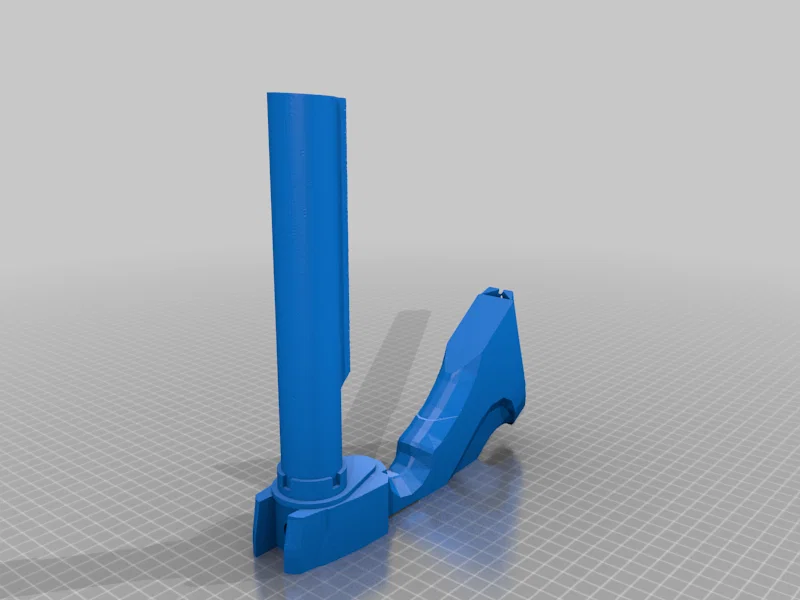

Tỉ lệ (scale) của cây nỏ phụ thuộc vào kích thước build plate của bạn. Ở tỉ lệ này, bạn sẽ cần build plate 300mm x 300mm để in được bow limbs. Nếu không có, hãy scale phần limbs cho vừa build plate, rồi dùng đúng tỉ lệ đó cho toàn bộ các phần còn lại của cây nỏ.

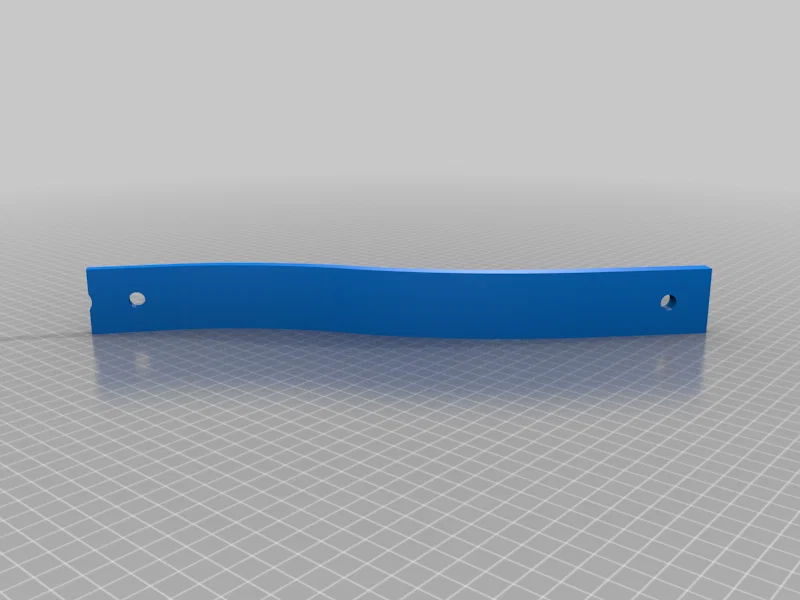

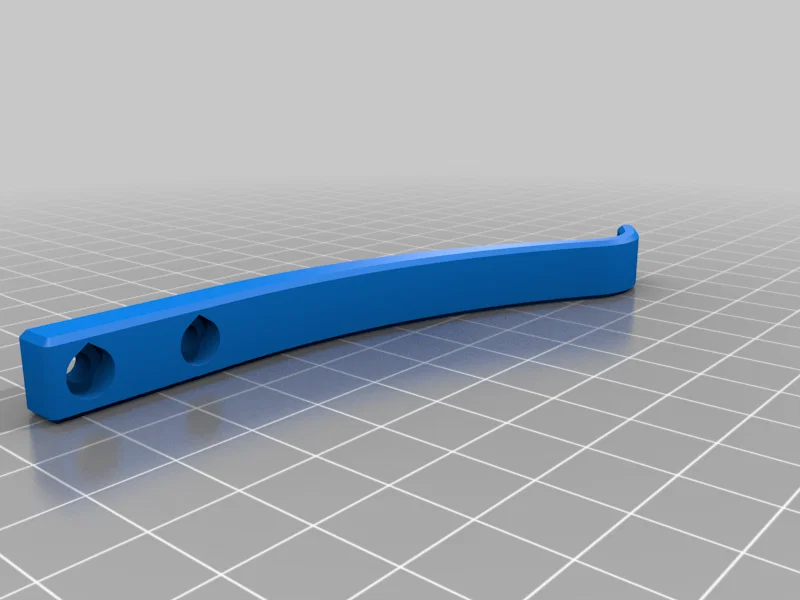

In 2 cái “Bow Limbs” nhưng in từng cái một. Gỡ cái đầu tiên ra khỏi build plate rồi chạy lại đúng file g-code đó cho cái thứ hai, như vậy hai cái sẽ giống hệt nhau.
In đặc (solid) bằng PETG. Không quan trọng là 50 shells, 9999 top/bottom layers, hay 99% infill.

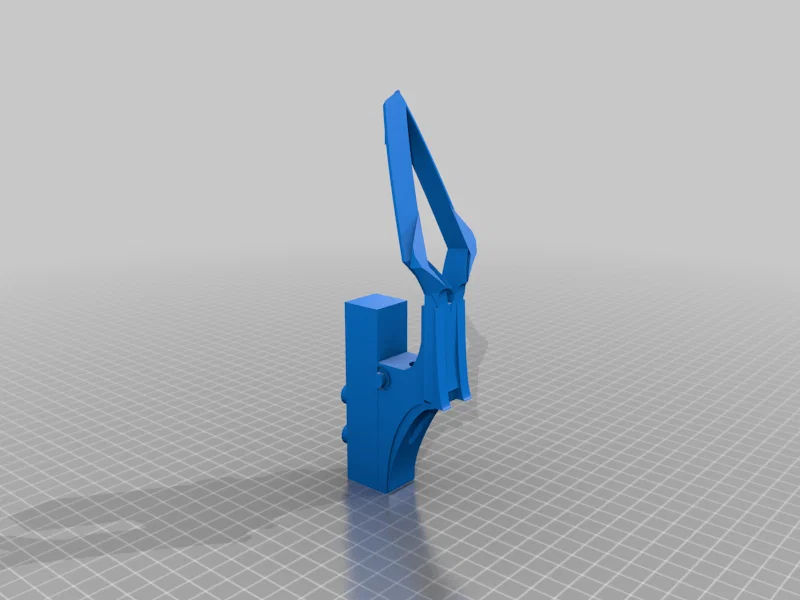

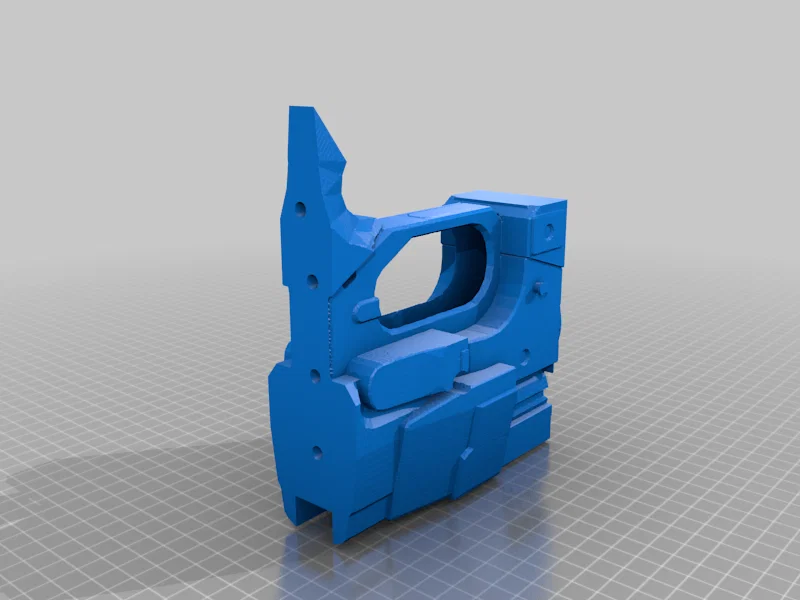

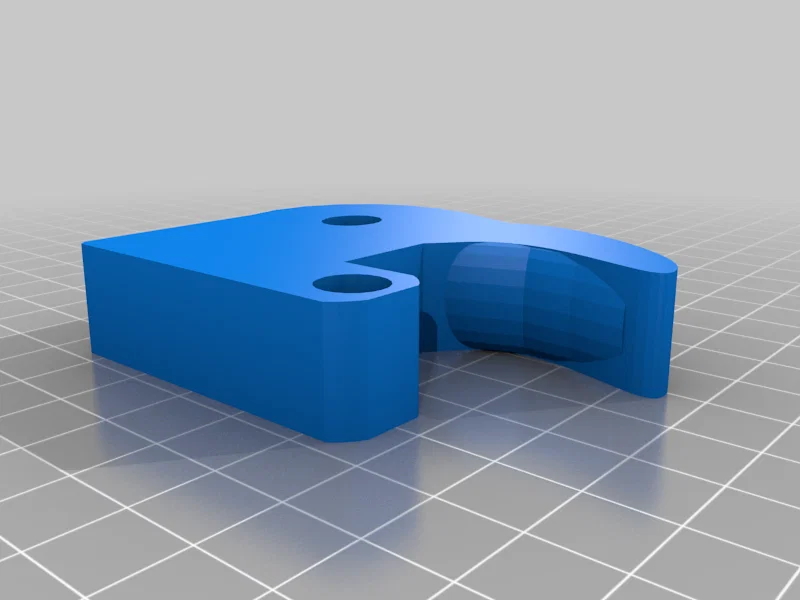

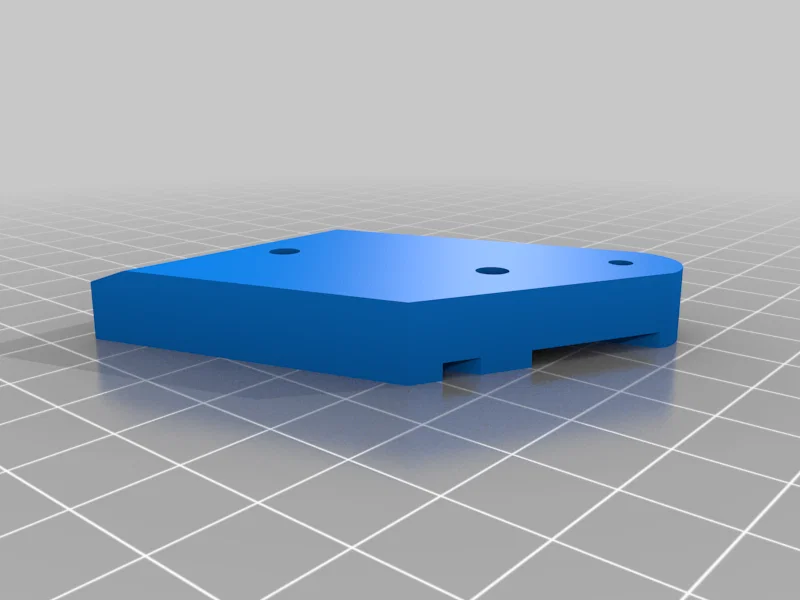

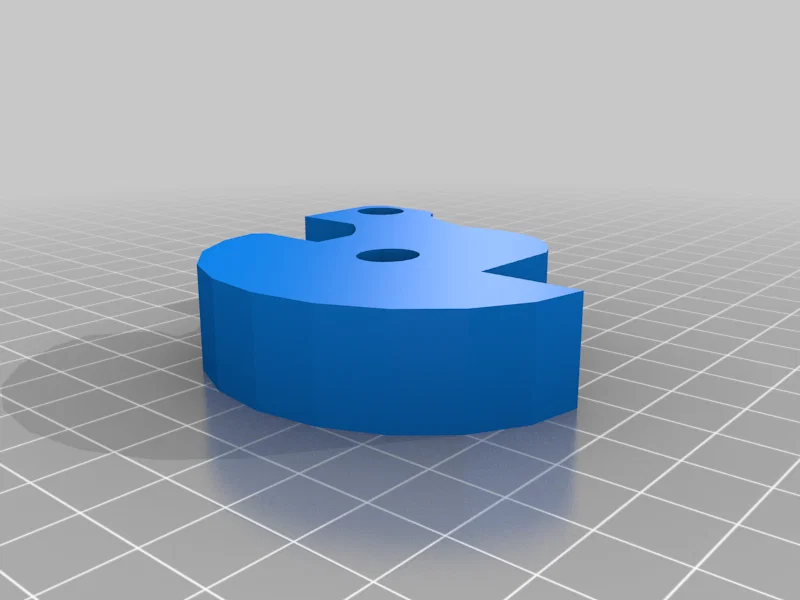

In cơ cấu cò (trigger mechanism) A & B đặc (solid) luôn.
Lắp ráp bằng loại epoxy xịn nhất bạn kiếm được.

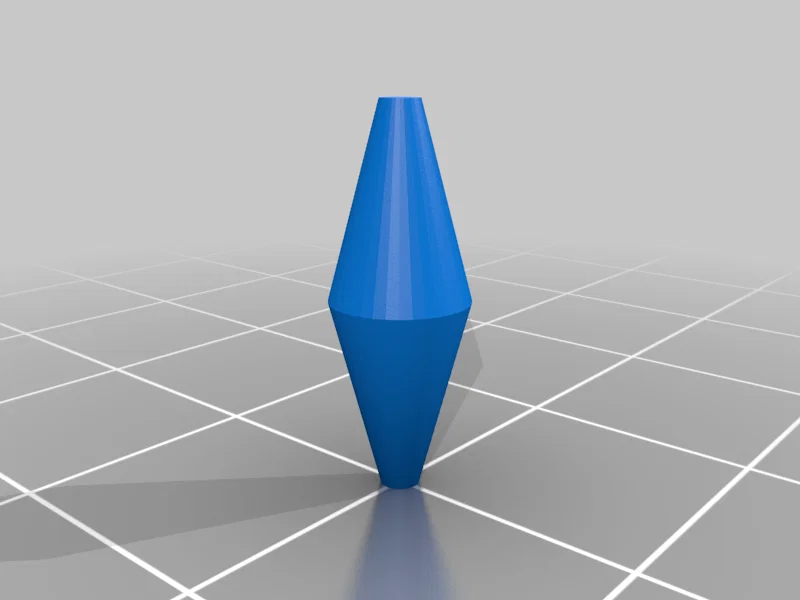

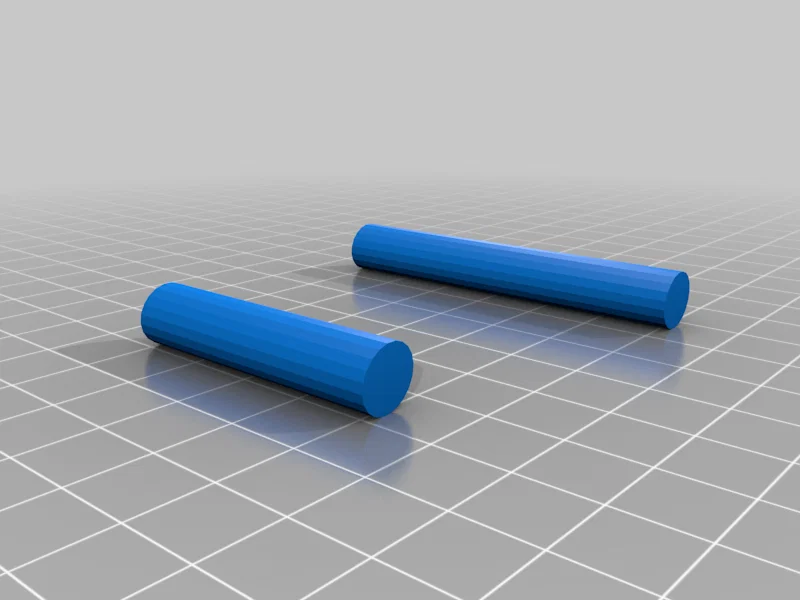

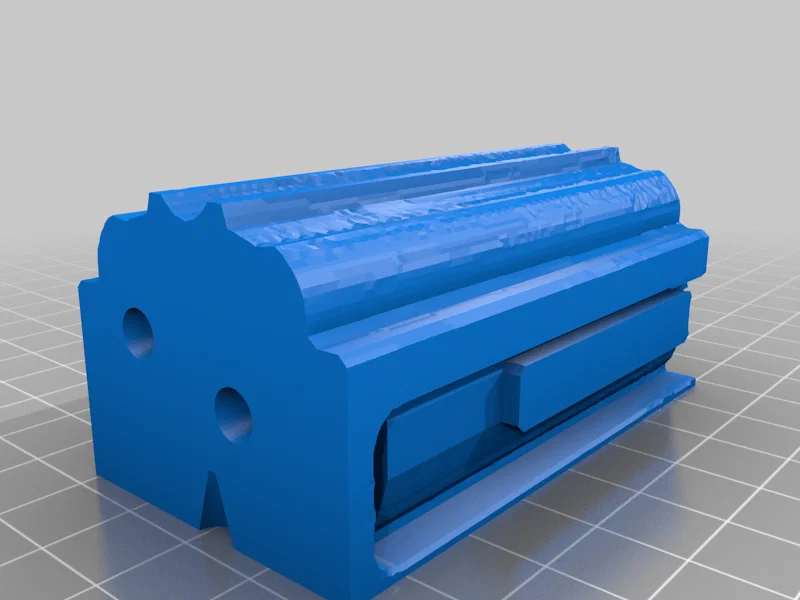

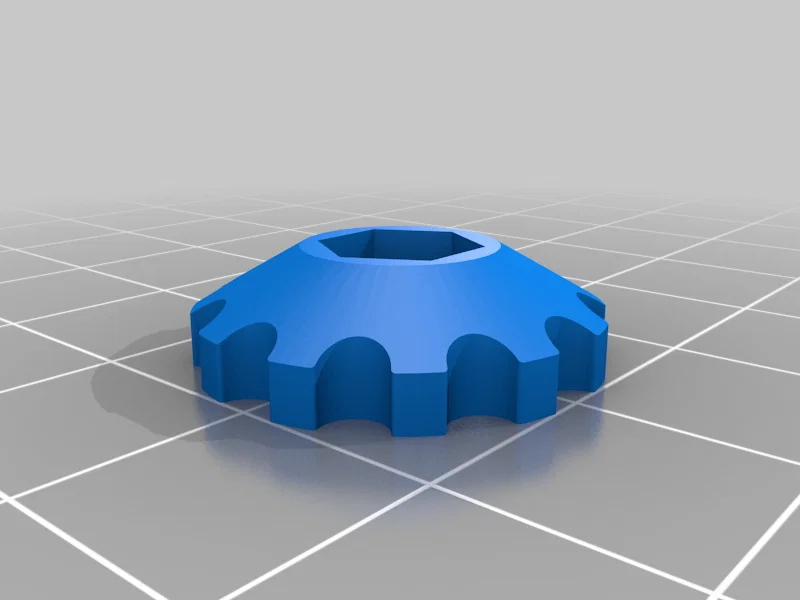

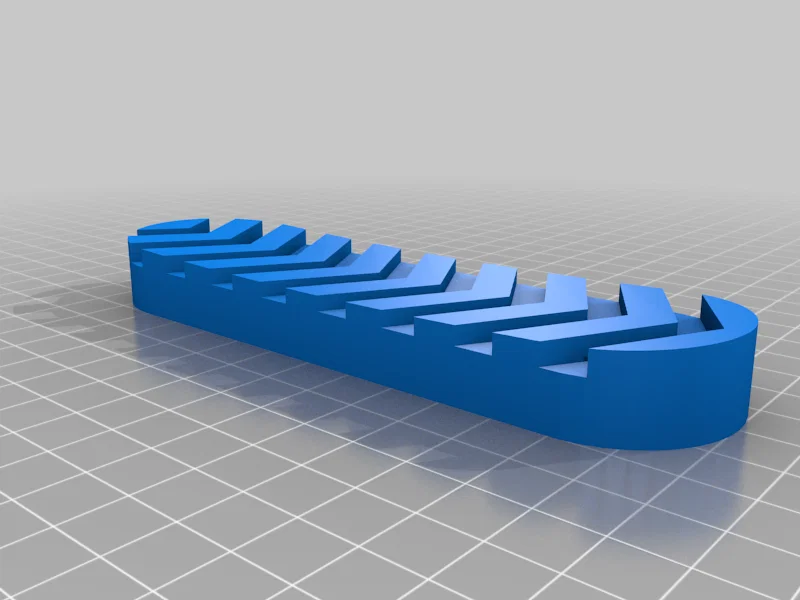

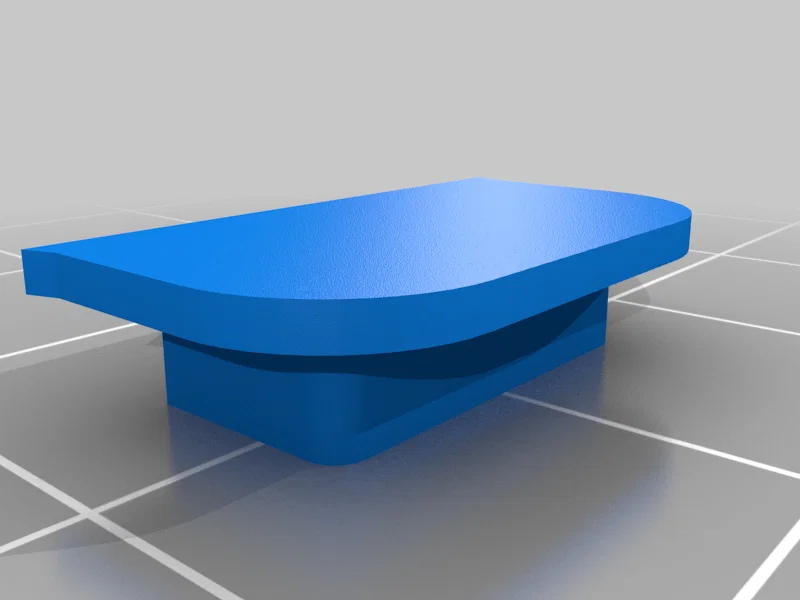

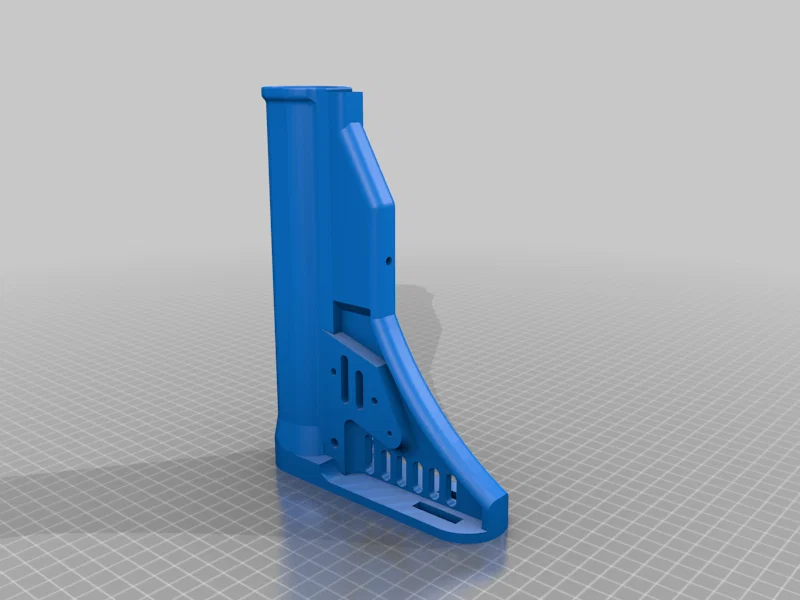

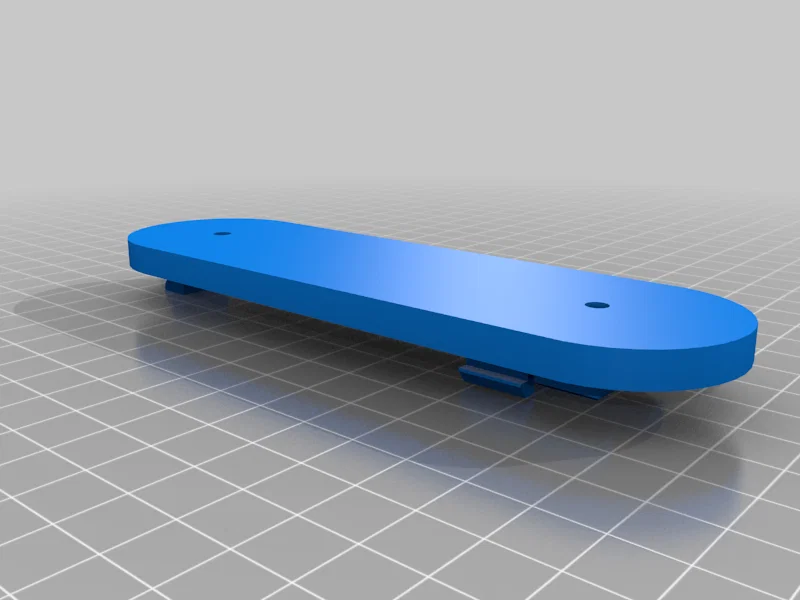

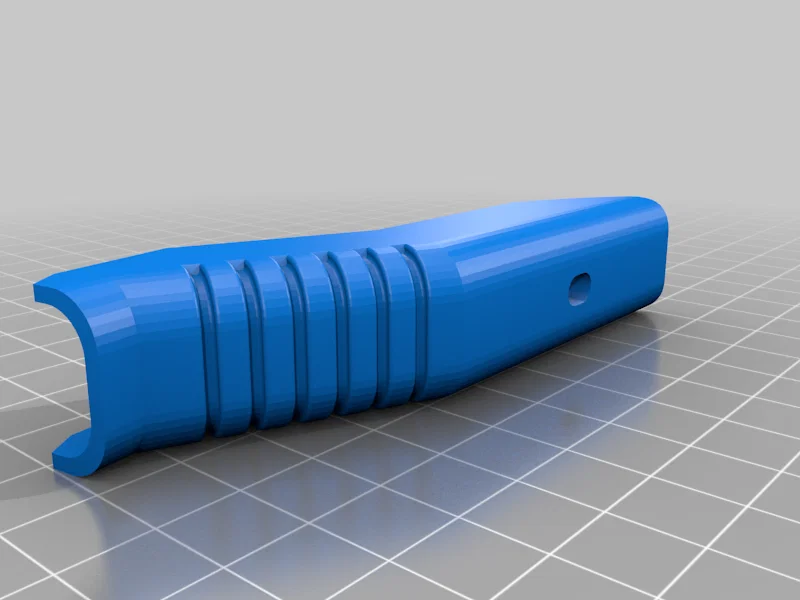

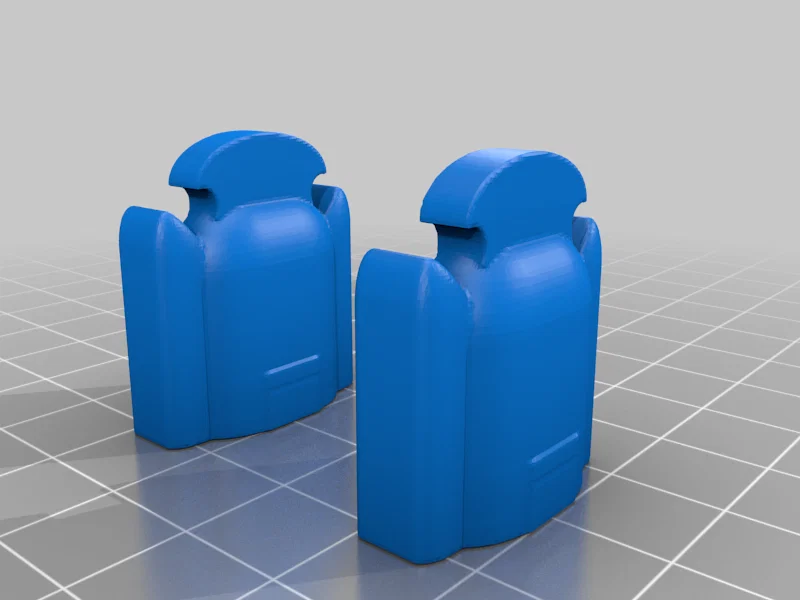

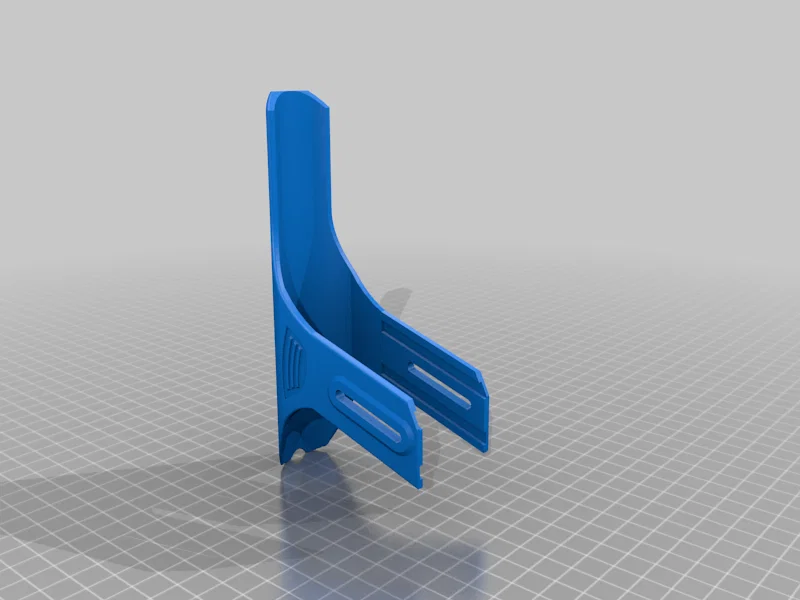

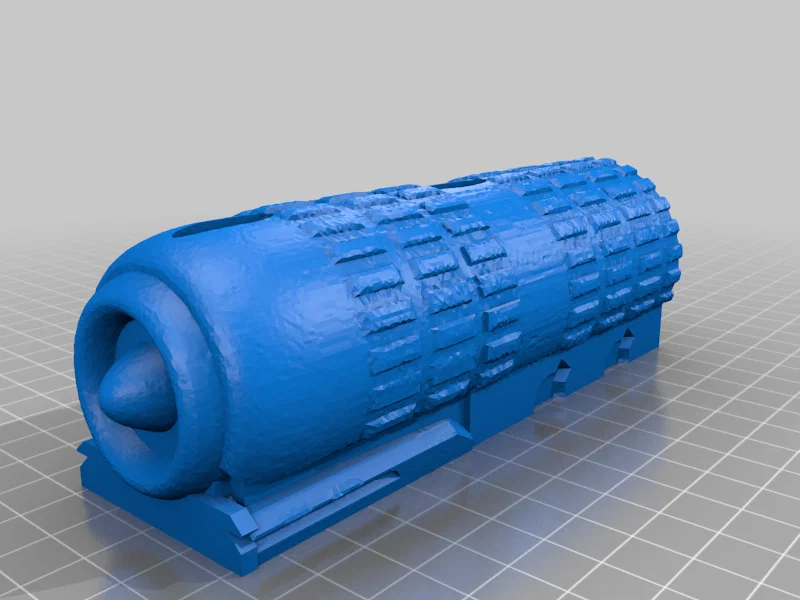

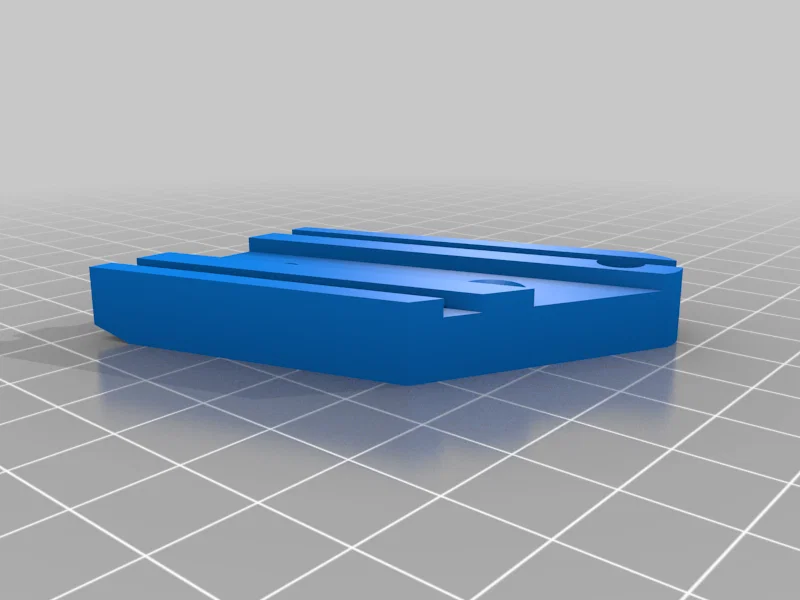

Các lỗ hình nón ở các cạnh cắt là để gắn chốt căn chỉnh (alignment pins).
Bạn có thể cần chỉnh scale của các chốt (pegs) để khớp vừa, vì mỗi máy sẽ có sai số (tolerances) khác nhau.

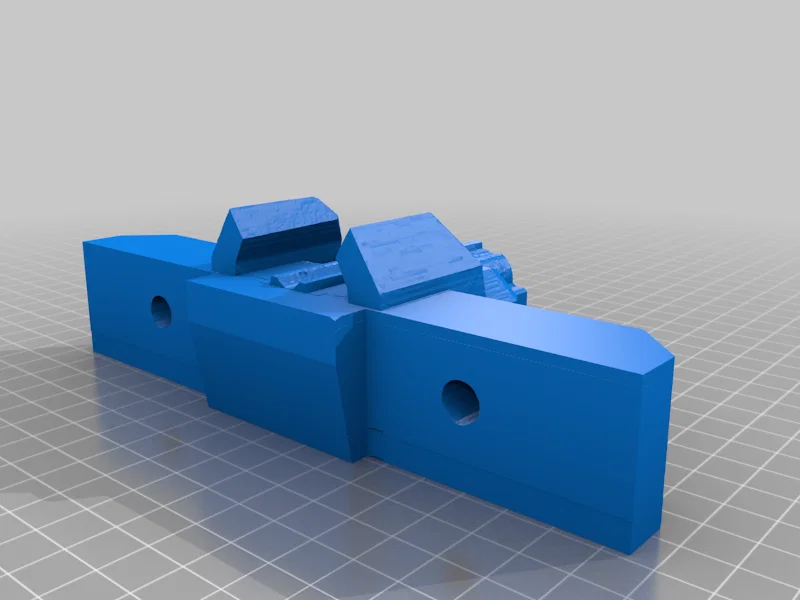

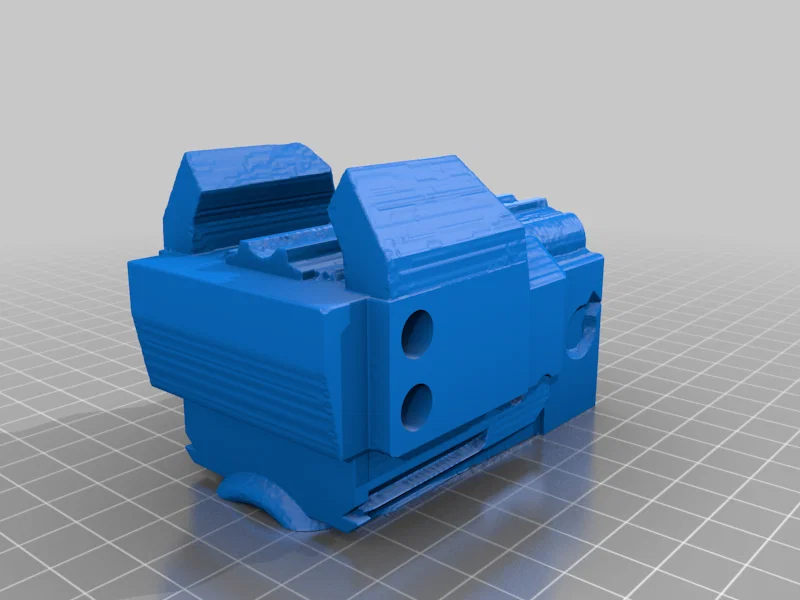

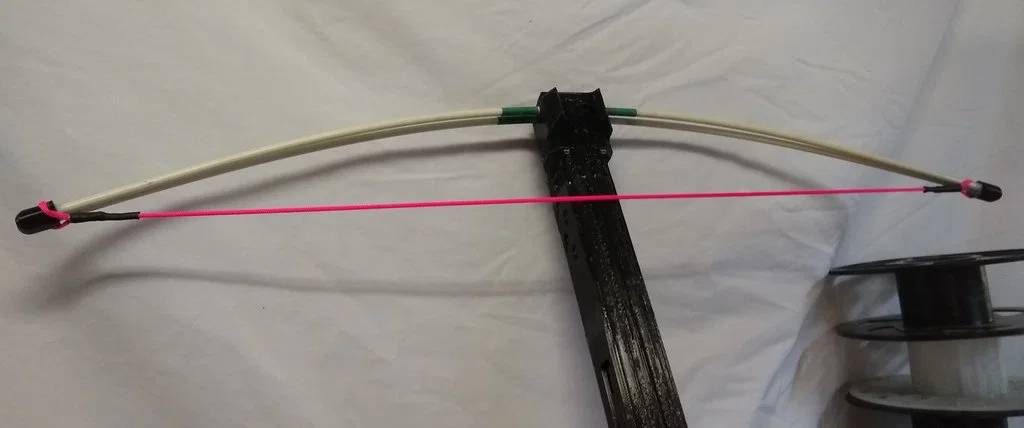

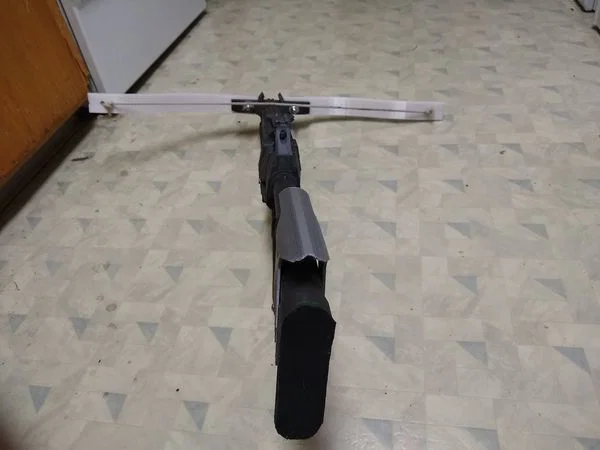

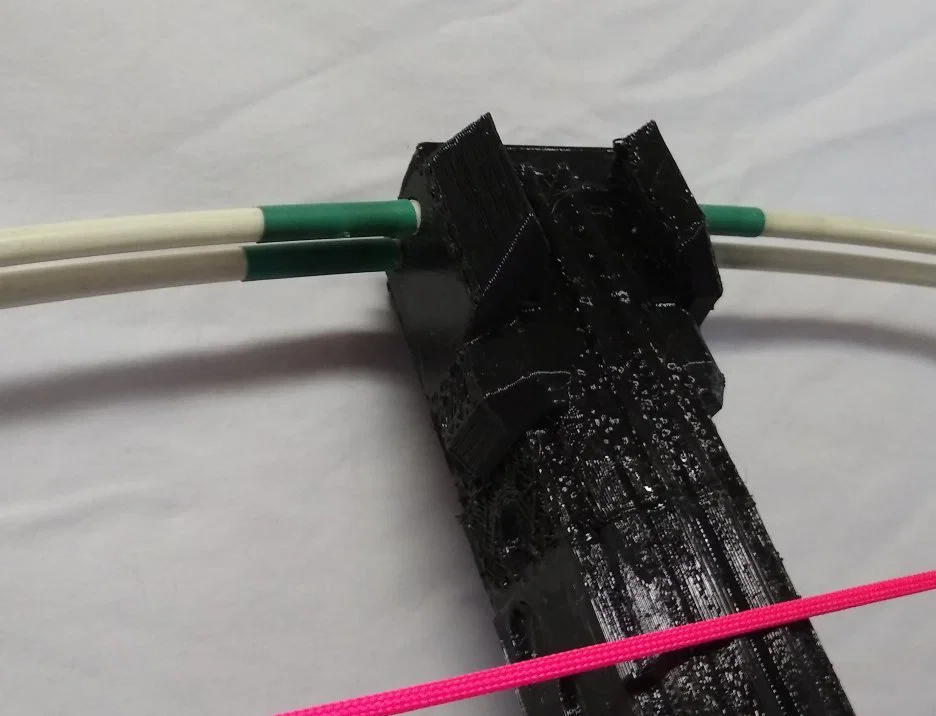

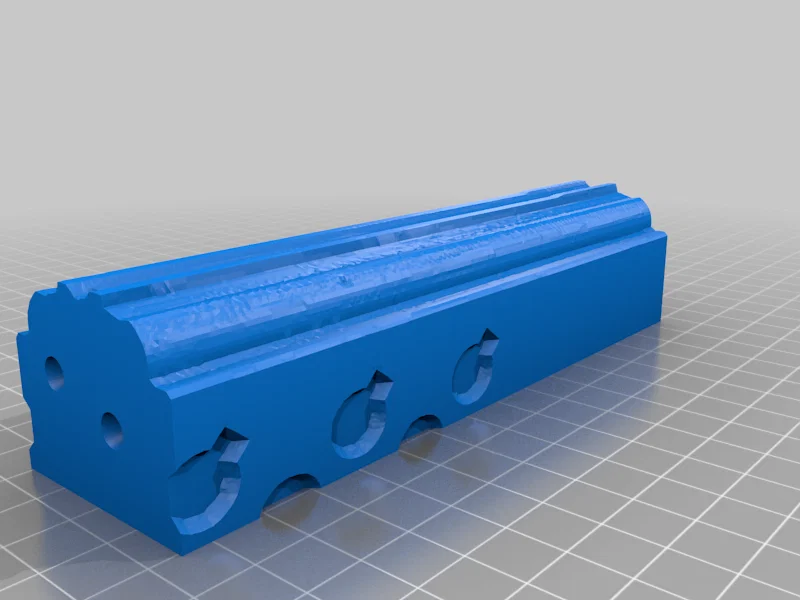

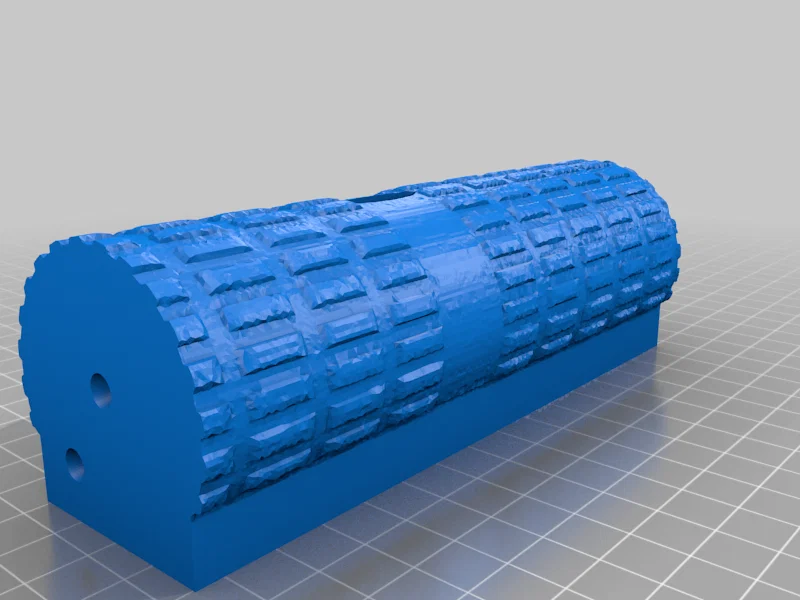

Mới thêm phần “Nose for fiberglass bow”. Phần này bỏ bow brackets và thay bằng các lỗ xuyên qua phần nose để luồn một cặp thanh fiberglass 6mm làm bow.

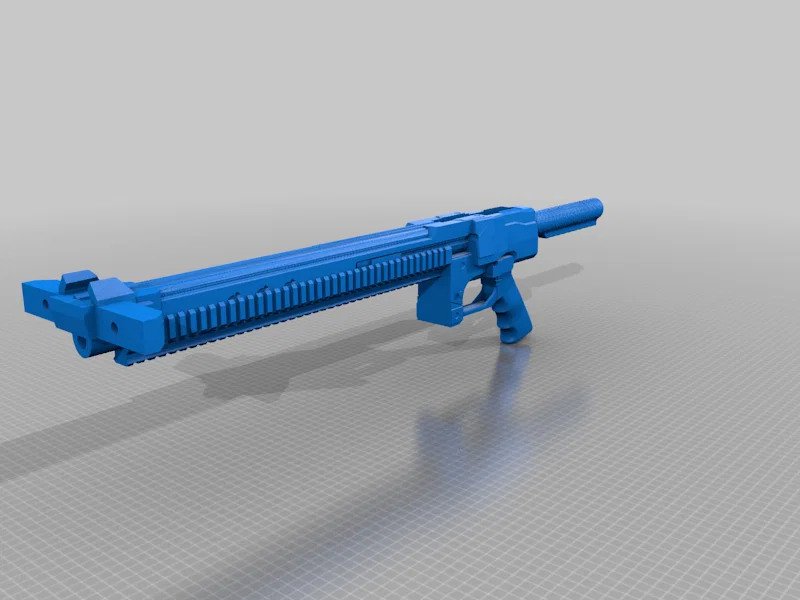

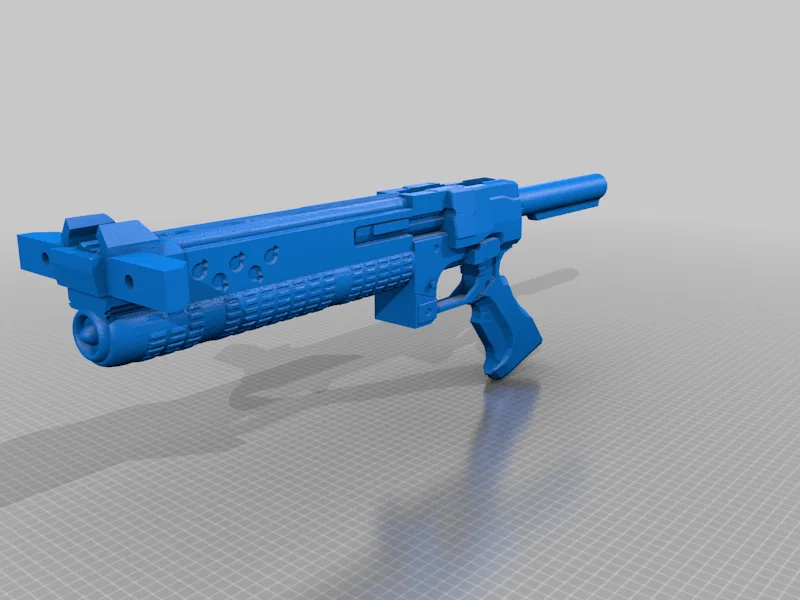

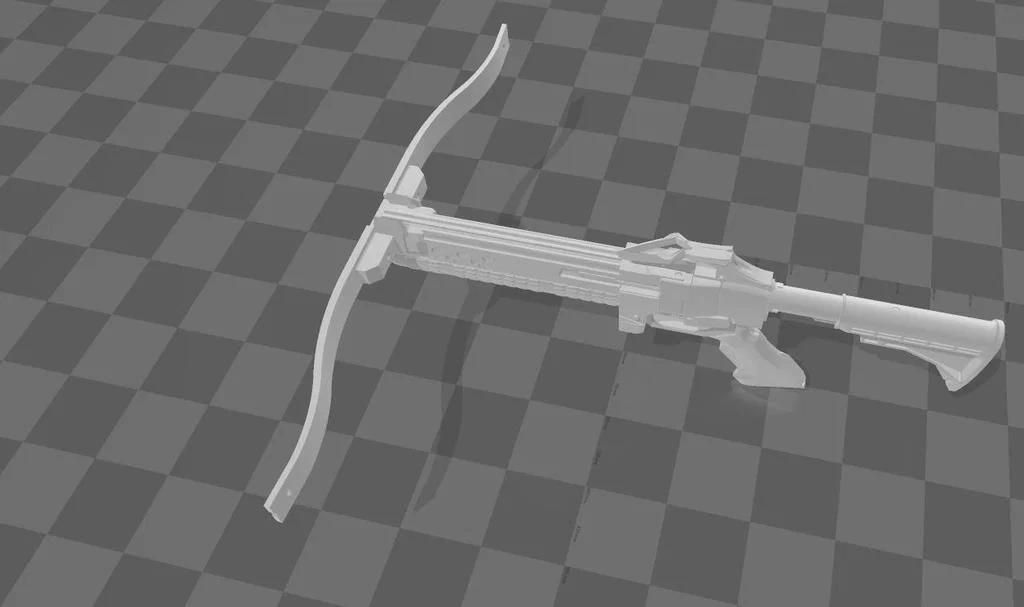

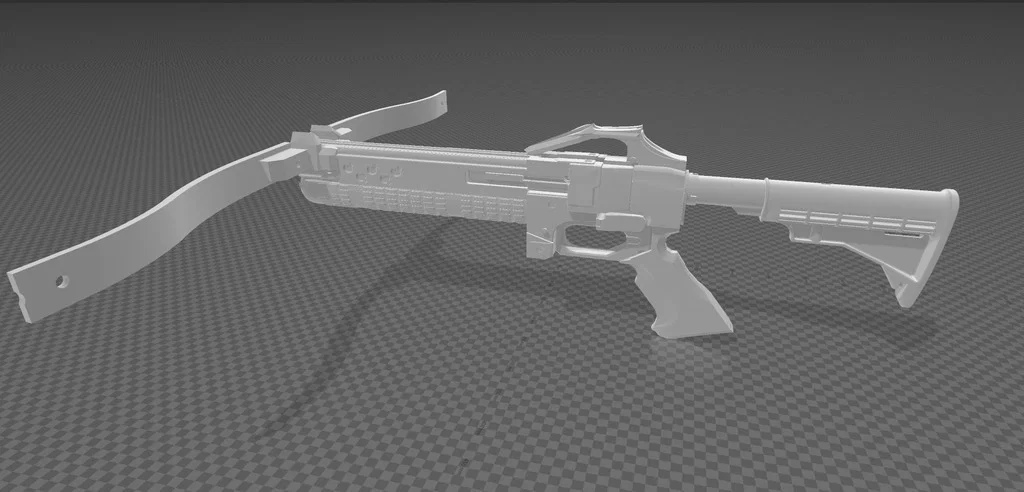

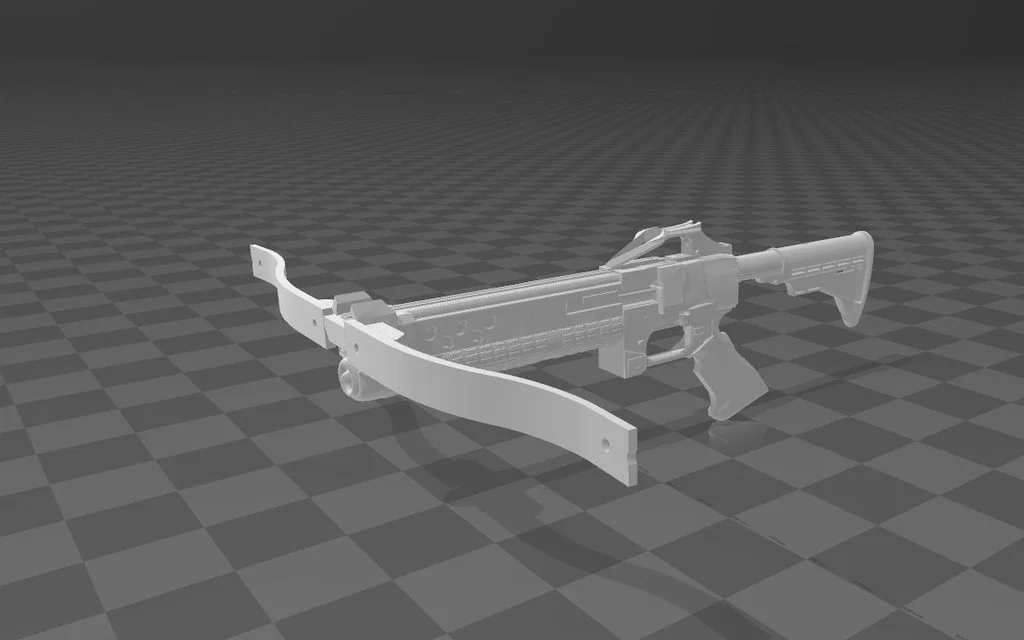

Mình cũng thêm một model liền khối (solid one-piece) của Tactical Crossbow Ver 2 mà mình đang làm. Đây là bản đang phát triển (work in progress) và có thể thay đổi bất kỳ lúc nào.

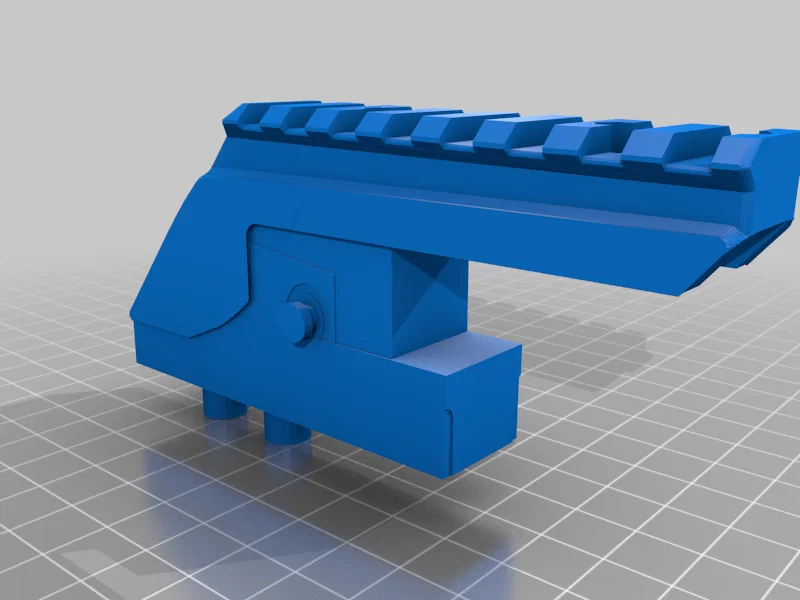

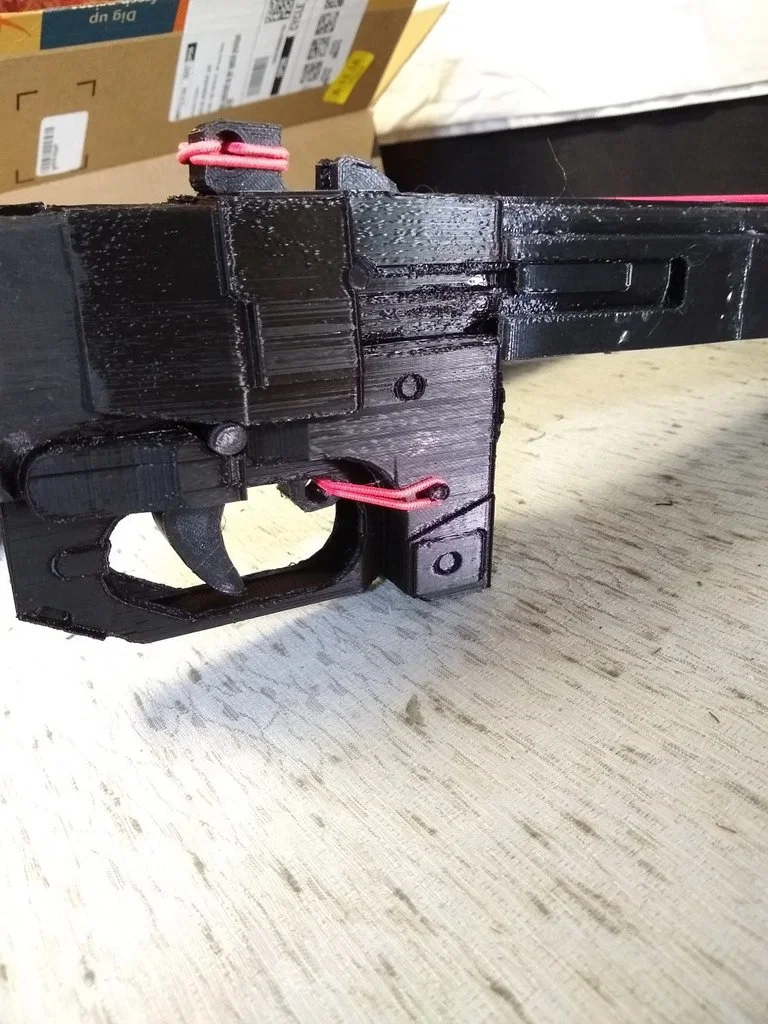

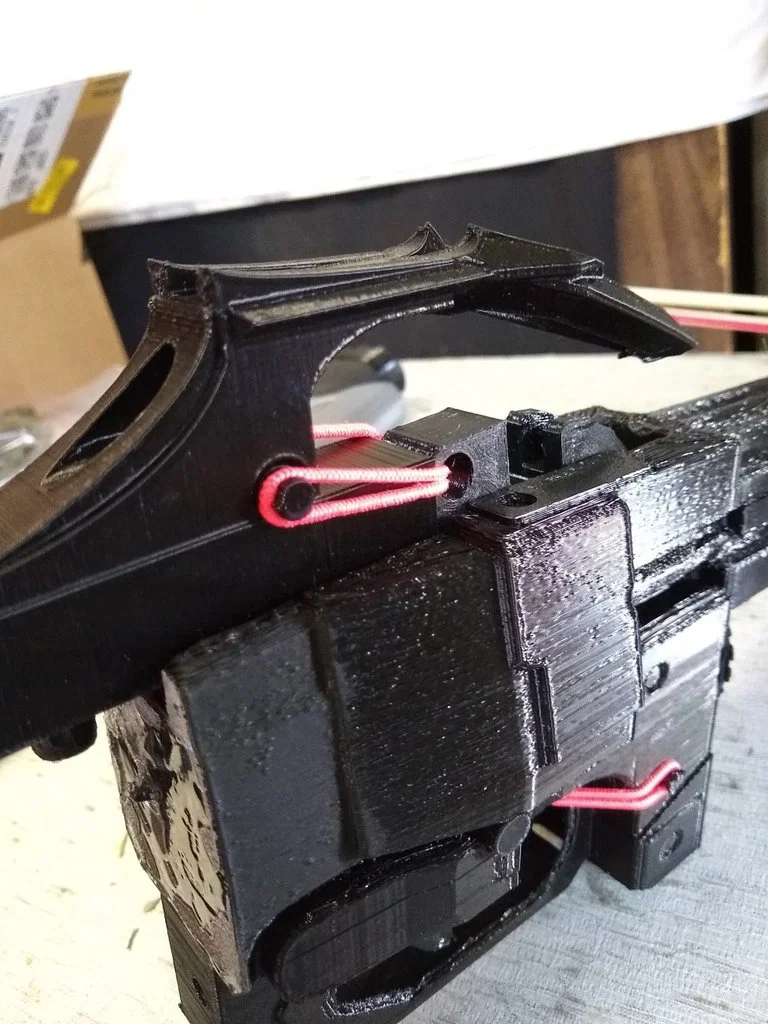

Phần trigger và string catch mỗi cái dùng một sợi dây thun hoặc dây buộc tóc để tạo lực lò xo. Dây thun sẽ luồn qua lỗ phụ rồi móc qua các pegs ở mặt ngoài của khung (frame). Các pegs của trigger nằm phía trước cò, còn pegs của catch là một phần của bow sight.
Print Settings
Printer:
Sunlu S8
Rafts:
No
Supports:
Yes
Resolution:
.20 - .28
Infill:
35% trừ các điểm chịu lực
Filament:
California Filament PLA for body PETG for bows
Notes:
In phần thân bằng PLA với 4–5 shells và 35% infill; riêng phần nose chỗ gắn bows thì in đặc (solid). (99% infill hoặc 50 shells)
