Lọc khí quạt xả Creality K1 dạng parametric cho than & cartridge mọi cỡ (OpenSCAD)

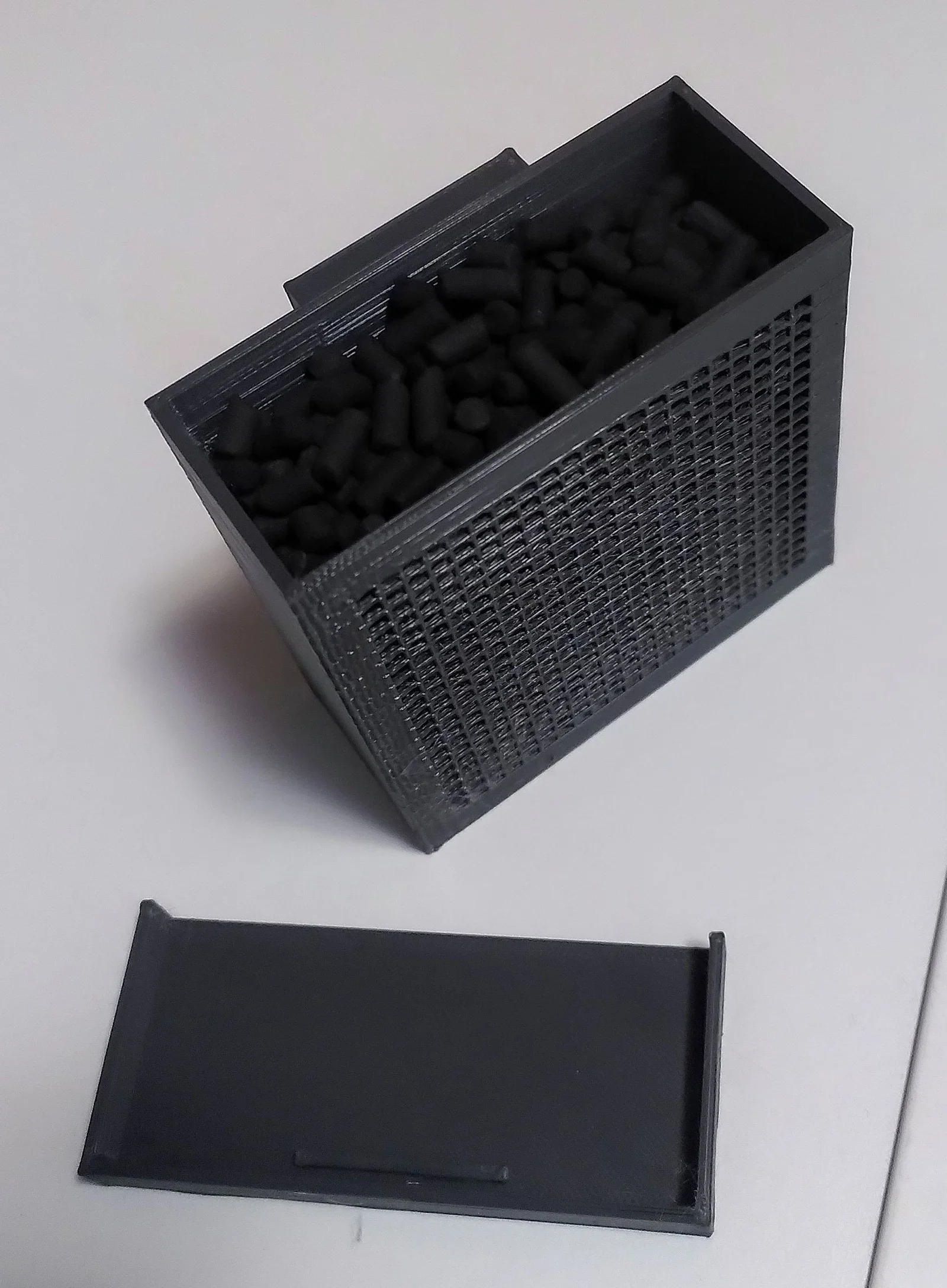

Mình thiết kế cái filter này để có thể dùng charcoal pellets trên K1. Phần lưới thông gió là tuỳ chọn và có thể tắt đi (đặt tham số vww = 0), để bạn dùng được filter cartridge với bất kỳ kích thước và hãng nào.

Mình khuyên nên in dựng đứng, để các ngàm (snaps) bám chắc vào thân vỏ. Chọn vật liệu cứng cáp, chịu được nhiệt và lực cơ học nhất định – ví dụ PETG, ASA, ABS.

Mình có cung cấp sẵn một file STL đã render với kích thước cố định, và một model OpenSCAD để bạn tự do chỉnh theo ý.

Danh sách tham số

Tất cả tham số đều có thể chỉnh dễ dàng trong OpenSCAD GUI. Bạn có thể tinh chỉnh:

• Tất cả kích thước vỏ case[], gồm cả độ dày thành ngoài cww
• Chiều dài nắp và độ dày thành nắp lid_params[]
• Lưới thông gió: bề rộng lỗ (hw), bề rộng vách ngăn (vww), đường kính lưới tròn hướng về phía máy in (cgdia)
• Bề rộng khung vỏ (cfw) – bề rộng tối thiểu của mép ngoài và lưới thông gió

Cài tham số cho Filter Cartridge

Tham số case[] dùng để đặt kích thước bên ngoài của vỏ. Các tham số này có bao gồm độ dày thành (tham số cww), vì vậy kích thước vỏ của bạn tối thiểu phải bằng kích thước filter cartridge cộng thêm 2 lần độ dày thành theo hướng X và Z, và cộng 1 lần độ dày thành theo hướng Y (vì cửa mở nằm ở phía trục Y).

Ví dụ, filter cartridge của bạn là 80x90x20 và cww là 2.5 – thì kích thước tổng thể của vỏ nên ít nhất là 85x92.5x25.

Ví dụ này chưa tính phần chừa chỗ cho nắp (xem bên dưới).

Cửa mở nắp nằm theo hướng trục Y dương (positive Y-Axis) và bản thân nắp cũng có một tham số độ dày thành chỉnh riêng (tham số đầu tiên của lid_params[]). Tham số độ dày thành này cũng quyết định chiều cao của thanh giữ (holding bar) bên trong nắp.

Nếu bạn muốn dùng nắp với filter cartridge, hãy cộng thêm 1 lần độ dày thành của nắp vào tham số Y của case để nắp đóng lại cho chuẩn.

Từ ví dụ trước: độ dày thành 2.5 và filter cartridge 80x90x20. Ta được kích thước vỏ tối thiểu là 85x92.5x25.

Thêm một cái nắp có độ dày thành 2.7mm thì kích thước case sẽ thành 85x95.2x25.

Tự động bật quạt trong khoang máy

Để filter hoạt động hiệu quả, luồng khí cần được dẫn qua filter (đương nhiên rồi). Bạn có thể làm thủ công trên màn hình điều khiển của máy in – hoặc bạn có thể nhúng một vài lệnh gcode vào model bạn upload.

Trên Creality K1, quạt có index 1 là case fan. Lệnh M106 P1 Sx sẽ đặt tốc độ quạt đó, với x là tham số tốc độ mong muốn từ 0 đến 255. Thực ra quạt không cần chạy tối đa – chỉ cần tạo đủ lực hút để luồng khí không thoát ra qua các khe hở khác của máy.

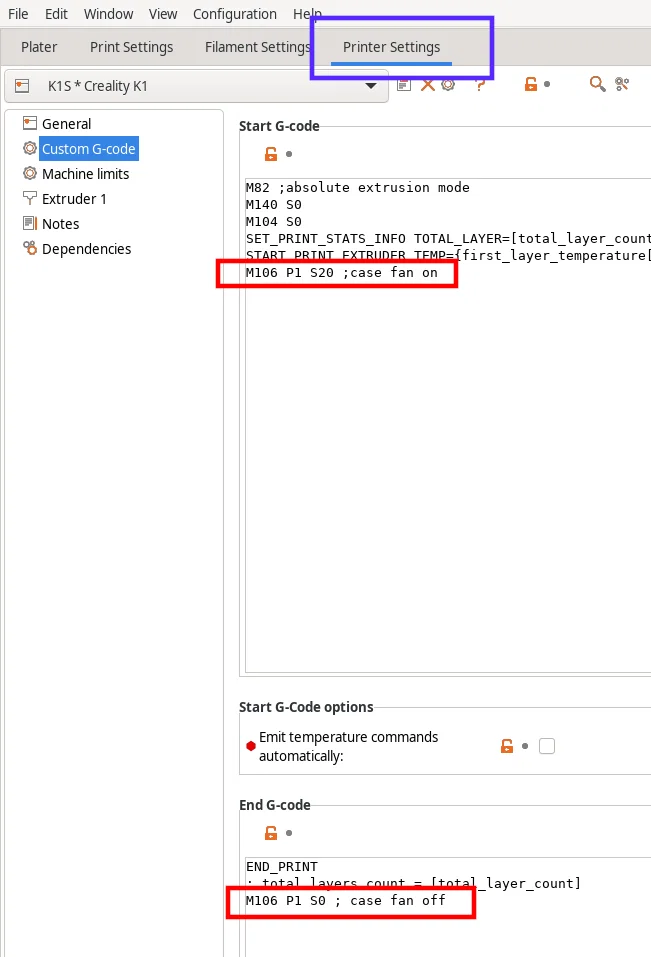

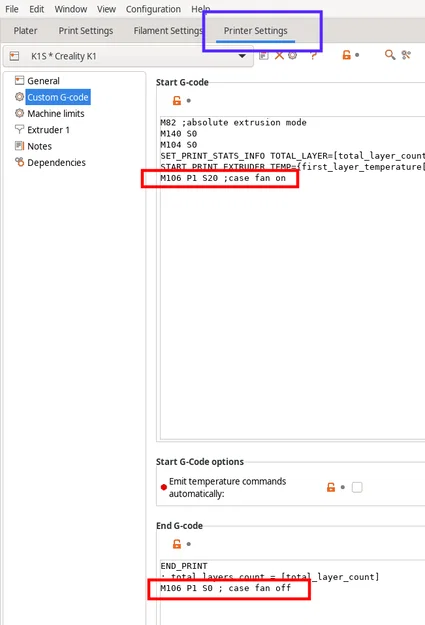

Mình đang dùng giá trị 20 và không thấy mùi nhựa khi quạt chạy. Nếu bạn muốn áp dụng y chang, thêm lệnh dưới đây vào start gcode trong slicer. Trên PrusaSlicer, chỗ này nằm ở _printer setting_s → custom gcode.

M106 P1 S20 ;case fan on

Để tắt quạt sau khi in xong, thêm lệnh này vào end gcode:

M106 P1 S0 ;case fan off
