Jig hàn đầu pancake connector TRS cho patch cable guitar

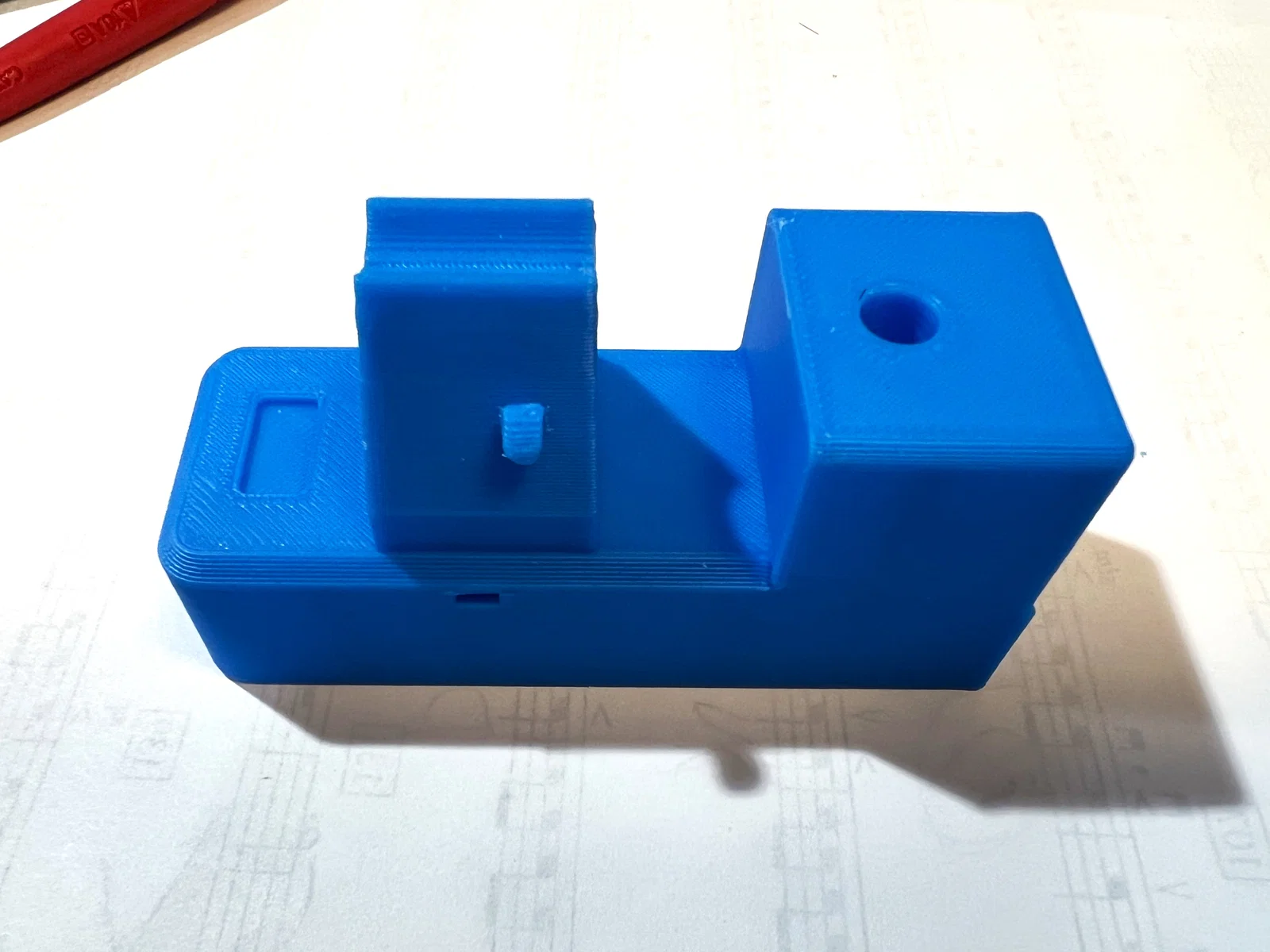

Đây là một soldering jig được thiết kế để giữ cố định đầu nối dạng pancake phẳng, góc vuông ¼ inch. Mấy đầu nối này thường thấy trên patch cable của pedalboard guitar.

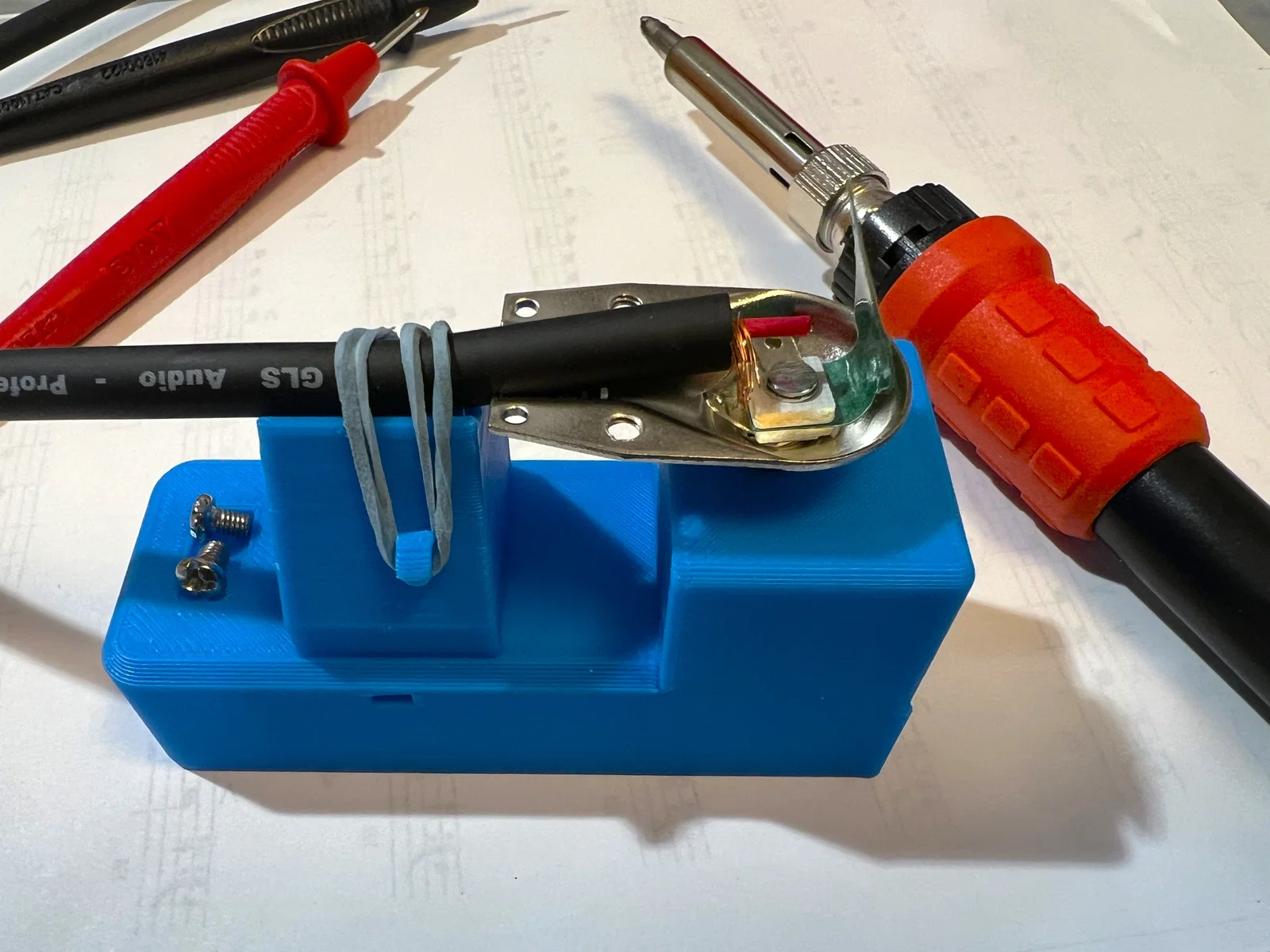

Jig này giữ dây instrument cable ở đúng độ cao để đấu nối cho dễ, và có nhiều cách để cố định dây. Có thể móc dây thun vào các móc hai bên, luồn ziptie qua lỗ ở phía dưới, và thậm chí kẹp binder clip nhỏ cũng vừa khít khi kẹp ngược lên các móc để ép dây xuống.

Mẫu này in khá dễ; phần support duy nhất cần là dưới các móc bên hông.

Có kèm một khay giữ ốc (screw holder tray) để khỏi làm thất lạc ốc khi tháo rời đầu nối.

Bản gốc có lỗ 6.45mm, in trên máy MK3S của mình thì vừa khít. Bản lớn hơn có lỗ 6.85mm, phù hợp cho các máy cần tolerance lớn hơn.
