Thay thế ngàm kẹp (mount) cho IKEA Navlinge bị gãy
Mẫu 3D thay thế spring clip/mount bị gãy của đèn bàn IKEA Navlinge, phù hợp mặt bàn dày 15–50 mm. Có hướng dẫn tháo lắp, thông số in (PETG/ABS) và danh sách ốc/nut cần thêm.
Mô tả

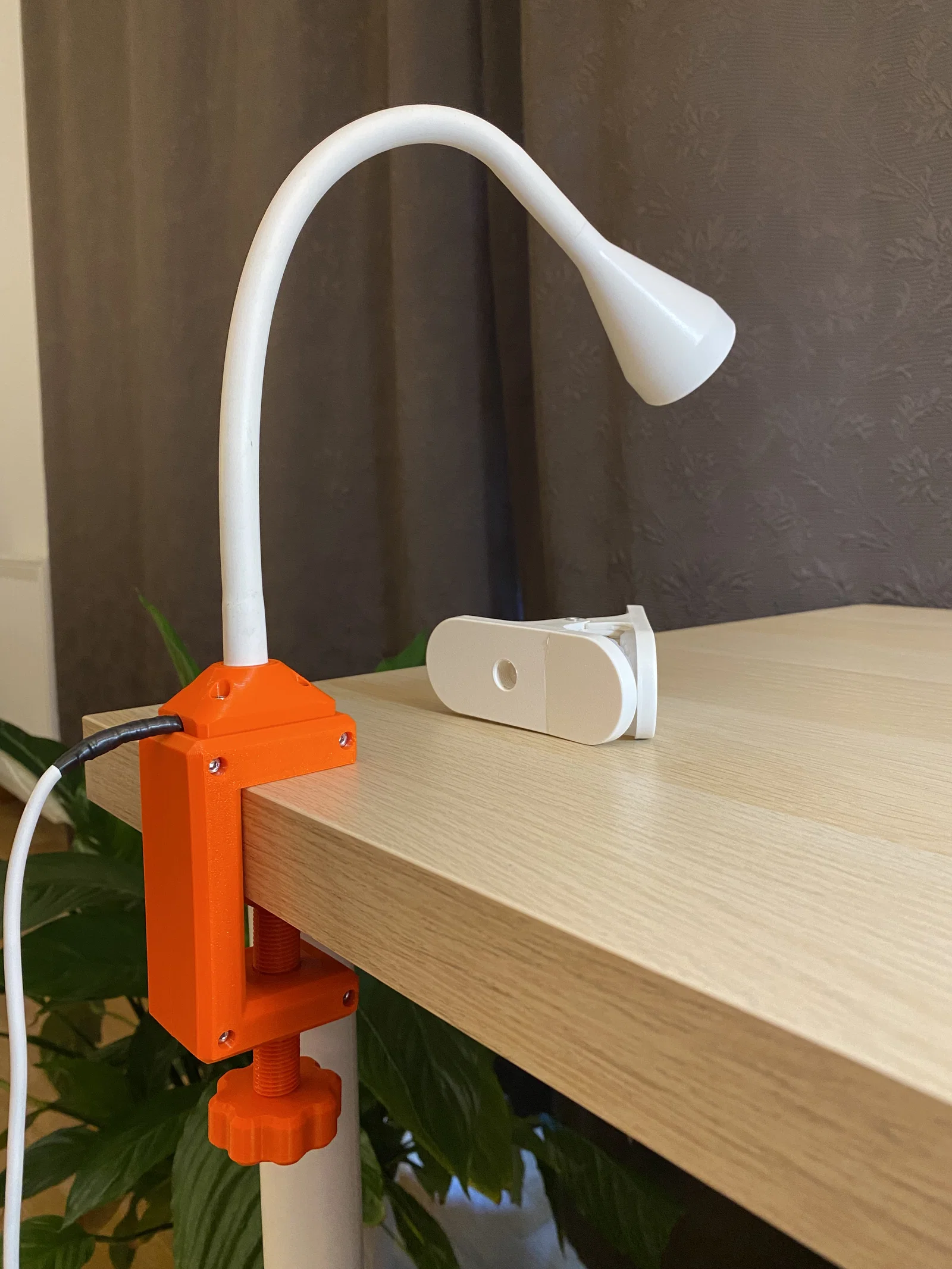

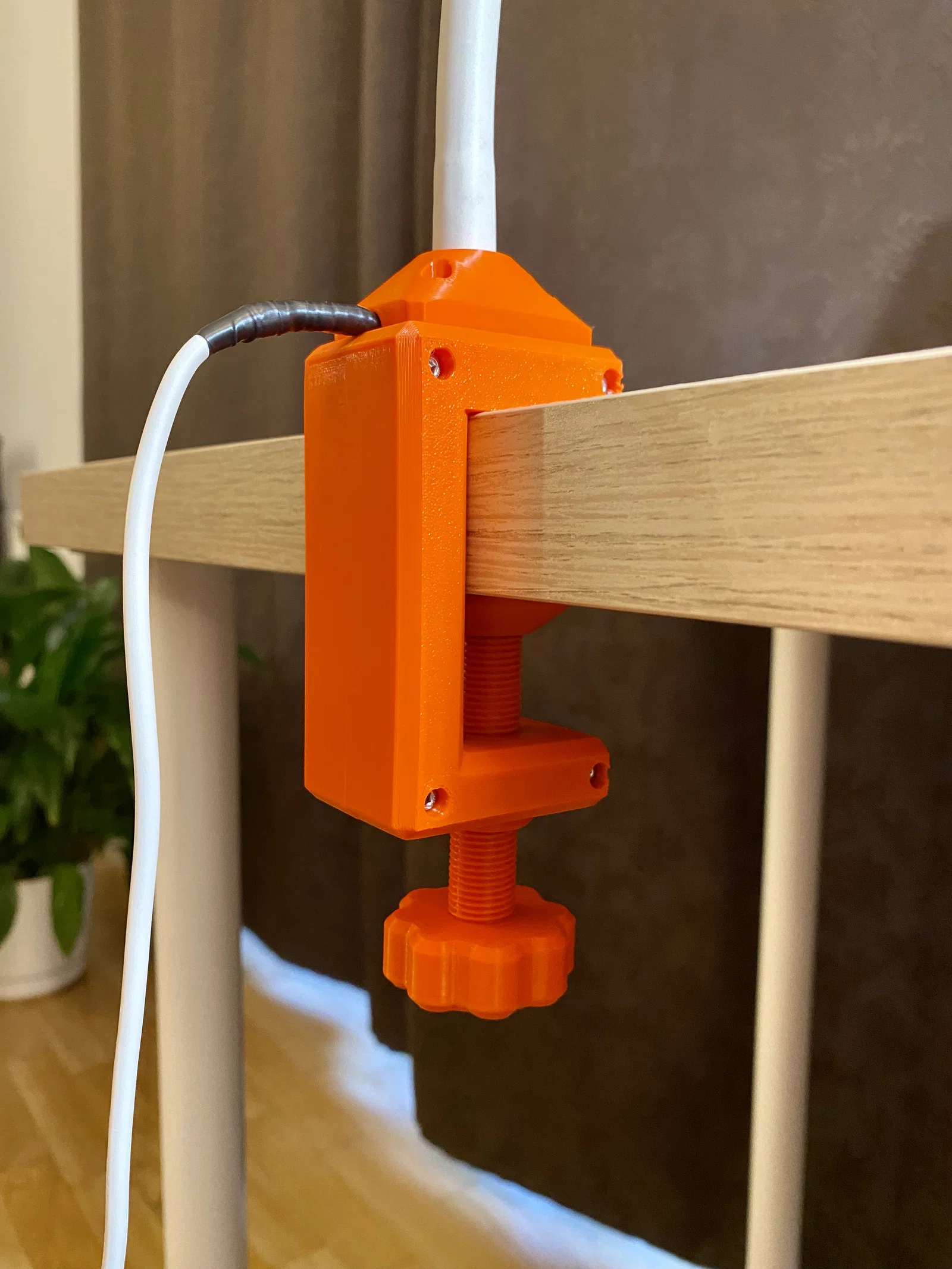

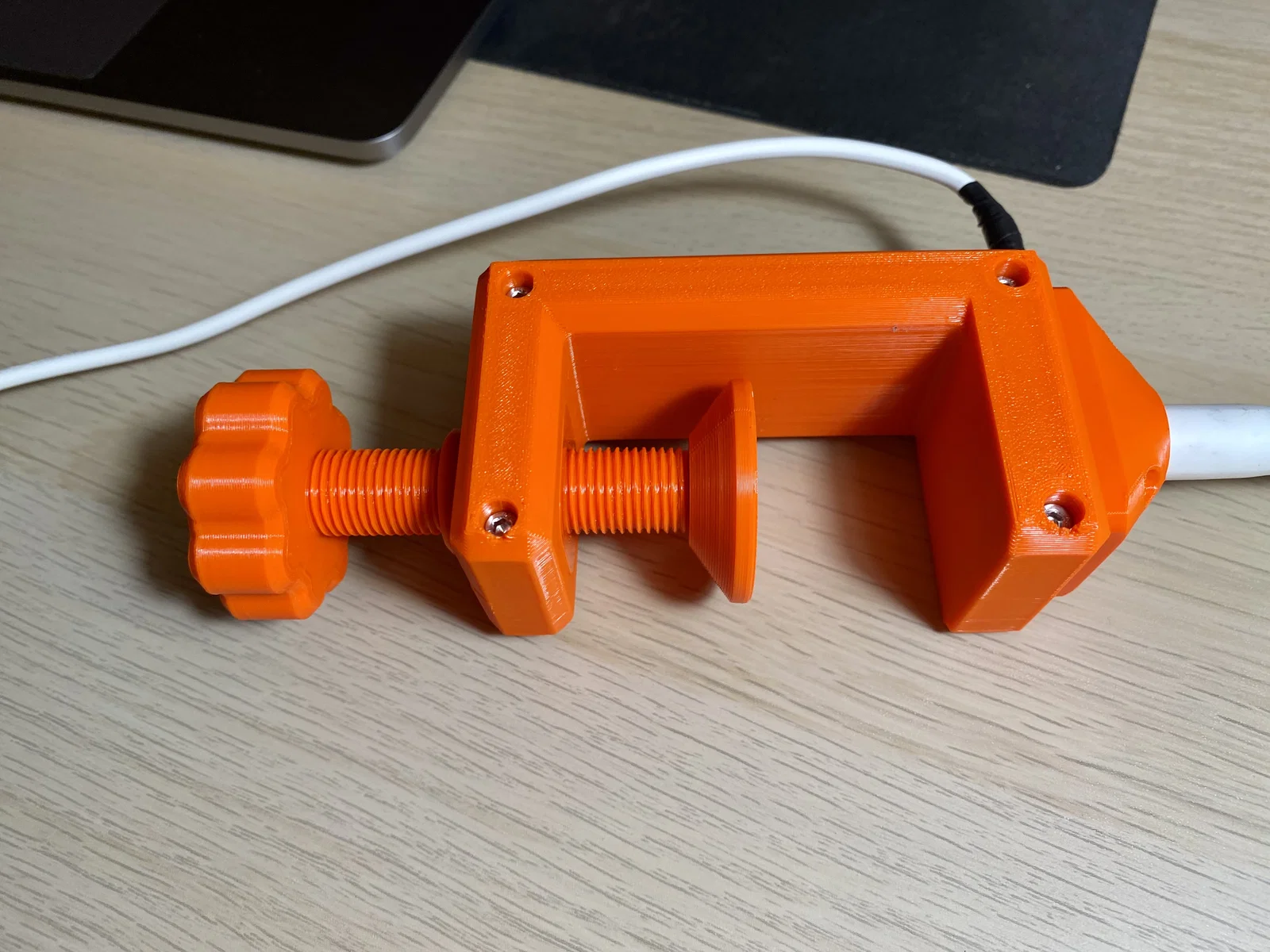

Mẫu này dùng để thay cho cái spring clip (ngàm kẹp lò xo) bị gãy của đèn bàn IKEA Navlinge — chi tiết này hay bị bể nếu kẹp vào mặt bàn dày trong thời gian dài.
Độ dày mặt bàn tối thiểu: 15 mm.
Độ dày mặt bàn tối đa: 50 mm.
Tháo lắp
Cái mount clip zin có thể vặn ốc tháo ra khá dễ, không có gì khó. Sau đó, tháo lớp ống co nhiệt (heat-shrink isolation) ra rồi unsolder dây để tháo rời hoàn toàn cái clip bị gãy.
Thiết lập in (Print Settings)
Bảng dưới đây là các thông số in đã dùng để làm mẫu.
Property
Value
Filament
PETG, ABS
Infill
20%
Walls
5
Top/bottom layers
5
Layer
0.2
Lưu ý: Vì phần ren được thiết kế không chừa khe hở tolerance, nên khi in phần nut bạn nên chỉnh X-Y hole compensation trong slicer (với PETG thì khoảng 0.2 là ổn).
Extra BOM
- Screw M3x30 SHCS - 4
- Screw M3x16 SHCS - 4
- Screw M3x10 BHCS - 1
- Shim M3 - 1
- Nuts M3 - 4
