Giá treo MacBook Pro M3/M2/M1 Voronoi dưới mặt bàn (14/16 inch)

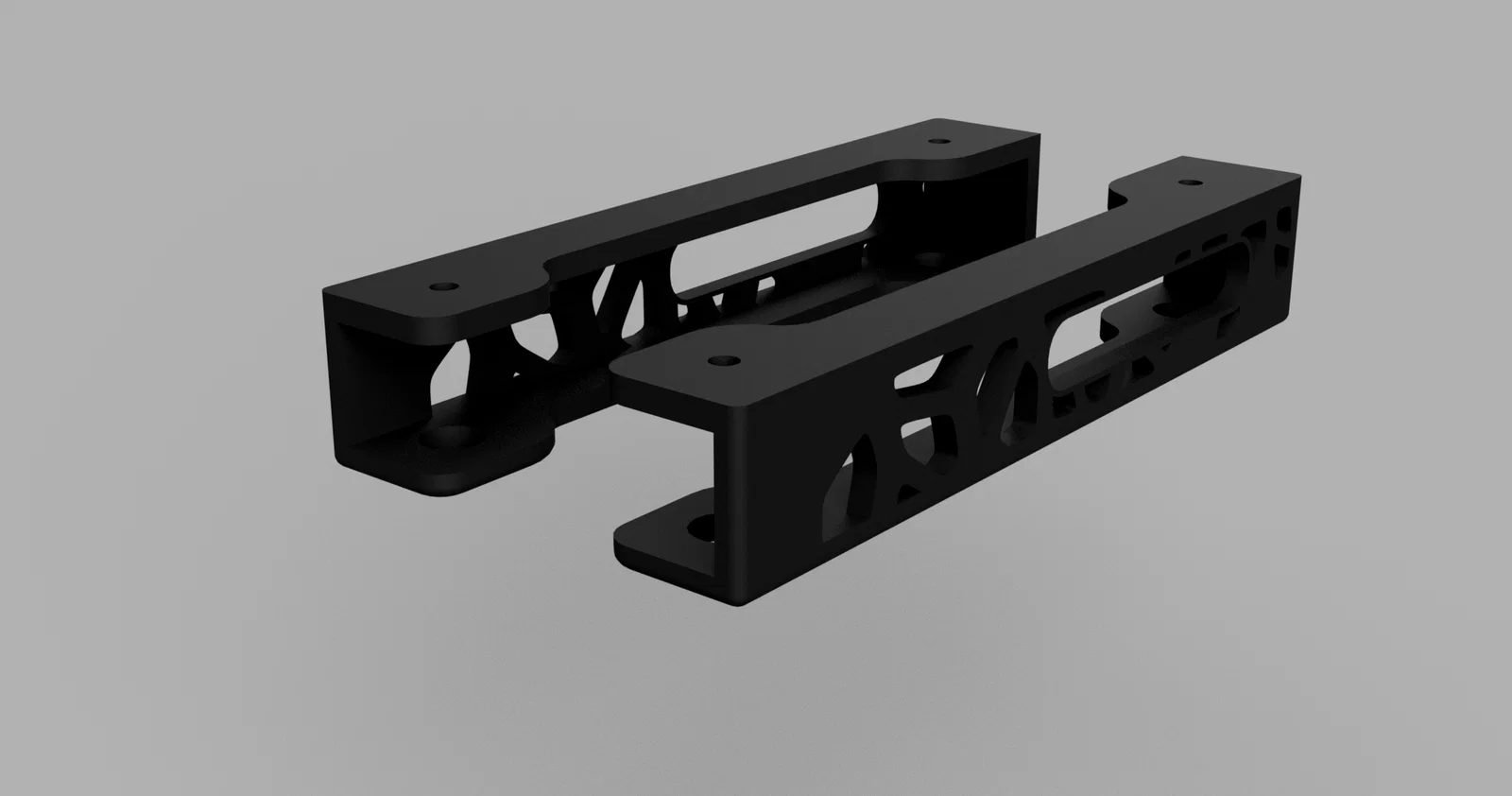

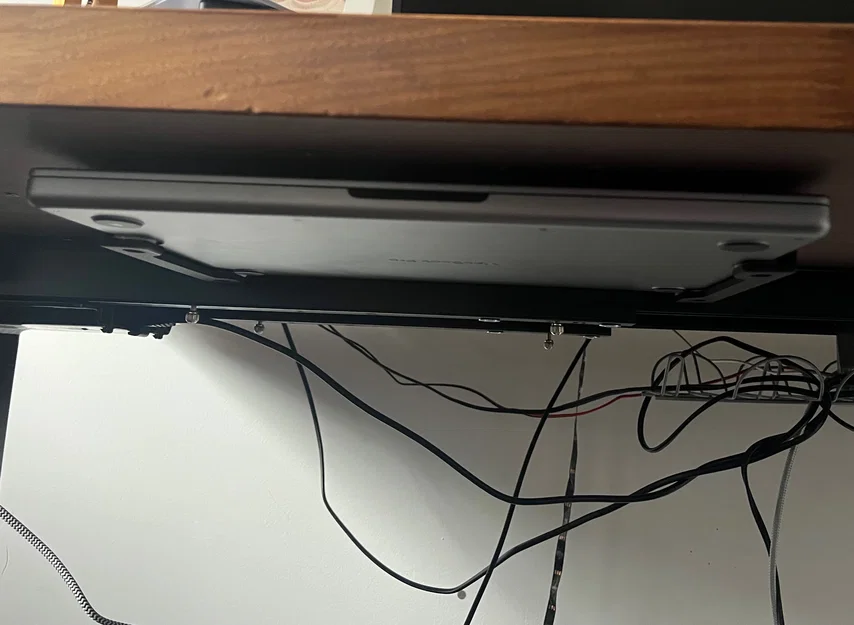

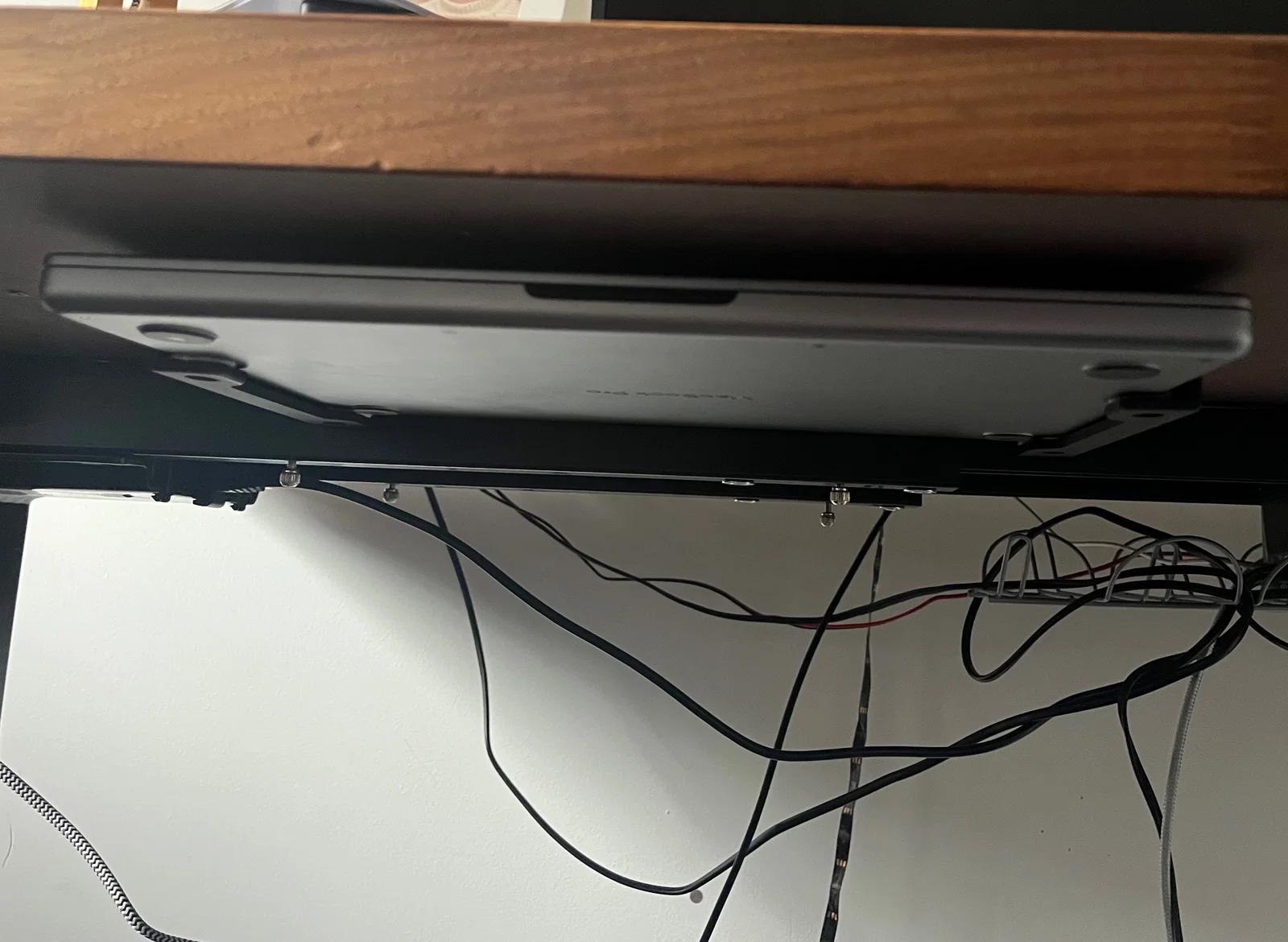

Đây là một bộ gắn dưới mặt bàn (under-desk mount) mình làm ban đầu cho MacBook Pro M2, nhưng có thể dùng cho nhiều dòng laptop khác nhau với độ dày lên tới 18mm. Bề ngang laptop sẽ tự “căn” theo khoảng cách bạn bắt vít cố định hai gá (bracket). Mẫu có sẵn lỗ bắt vít ở cả phía trên và phía dưới để lắp đặt cho dễ. Hầu hết các cổng I/O vẫn dùng được, tùy theo từng mẫu laptop. Với MacBook Pro M2 14 inch, các cổng I/O dùng được như sau:

• Cổng sạc MagSafe ở bên trái
• 2 cổng USB-C ở bên trái
• Jack audio 3.5mm
• Cổng HDMI ở bên phải (trừ khi bạn có shroud dày)
• Cổng USB-C ở bên phải
• Khe SD-Card KHÔNG dùng được

Installation

BOM

• In 2 bracket trái/phải, ưu tiên vật liệu cứng/cứng vững hơn như PLA-CF, PETG, PETG-CF, …
• 4 x vít M4 để bắt vào mặt bàn (nhớ chọn vít không quá dài để khỏi xuyên qua mặt bên kia của bàn)
• 4 x dải nỉ (felt) dài 150mm và rộng 10mm để tránh trầy laptop khi dùng filament có tính mài mòn (tùy chọn). Nếu bạn có sẵn velcro thì phần mềm (soft part) cũng dùng được

Installation

Quan trọng: Dán các dải nỉ ở bước cuối cùng để chúng không che lỗ vít trước khi bạn bắt vít xong.

1. Đặt hai bracket lên bàn, cho laptop vào giữa. Đo khoảng cách giữa hai bracket.
2. Nếu bạn có thể lật ngược bàn, bạn có thể đặt bracket ngay vào mặt dưới của bàn và vạch dấu vị trí lỗ vít ở mặt dưới. Nếu không thì đo khoảng cách giữa các lỗ rồi đánh dấu.
3. Tùy độ mềm của gỗ, có thể bạn cần tạo ren/mồi lỗ trước. Với bàn IKEA Karlby của mình thì có thể bắt vít xuyên qua bracket và cố định luôn. Đảm bảo vít đi vào hết phần lỗ âm (recessed holes) để đầu vít không lòi ra làm trầy laptop.
4. Khi bracket đã gắn xong, dán các dải nỉ lên thanh trên và thanh dưới của ngàm.
5. Xài ngon lành bộ gắn laptop dưới mặt bàn của bạn

Updates

03/03/2024: Thêm phiên bản tương thích 16-inch
