Đế Hút Bụi Floating-Z v1.1 cho LowRider v3 (Hỗ trợ DeWalt, Makita, Kobalt)

Cập nhật: Mới nhất ngày 17/01/2024: đã tải lên "Universal Slope-ie Ramp-ie Thing" (để dán vào mặt dưới của đế hút bụi). Xem chi tiết bên dưới hoặc đọc trên diễn đàn V1E.

Video ngắn này giải thích mọi thứ về phụ kiện “Bubble Bumper Slopie Rampie” mới được bổ sung:

Ngoài ra, ở cuối trang này là tất cả các video trước đây trong loạt bài về "Floating-Z Dust Shoe".

Sau thành công của phiên bản gốc, mình đã thực hiện khá nhiều cải tiến (từ nhỏ đến lớn). Mình sẽ không phân tích cái nào quan trọng hơn cái nào vì mỗi người có nhu cầu khác nhau. Nếu bạn đã lắp phiên bản v1.0, hãy xem các ghi chú thay đổi này để quyết định xem nên giữ nguyên hay in lại một số linh kiện để nâng cấp.

BOM (danh sách vật liệu, copy từ v1.0):

Các link mua linh kiện chính: mút xốp craft 12" x 18", ống hút bụi mềm 2.5" (chỉ cần khoảng 110mm), cổ dê 2-1/2 inch (2 cái để cố định ống), và thanh trượt MGN12 100mm kèm block trượt MGN12H*.

Tóm tắt các điểm mới:

• Thiết kế mới cho phép trục X home gần phía bên trái của giàn máy hơn.
• Thân đế hút bụi được cải tiến. Bạn có thể làm riêng phần này hoặc kết hợp với các nâng cấp khác đều được.
• Phiên bản này hỗ trợ ba loại máy phay (router) thay vì chỉ Makita như trước:
  • DeWalt 611
  • Makita dòng 700
  • Máy phay Kobalt mới dành cho CNC (Mã sản phẩm #5207238 tại Lowe's https://www.lowes.com/pd/Kobalt/5014100299)

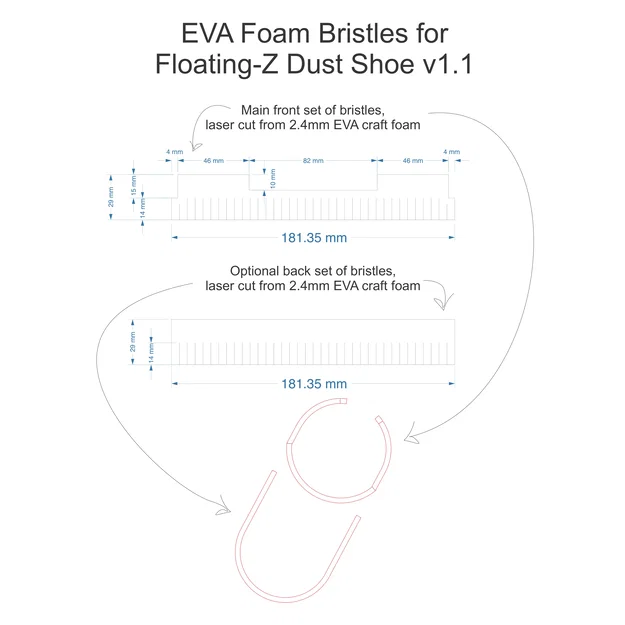

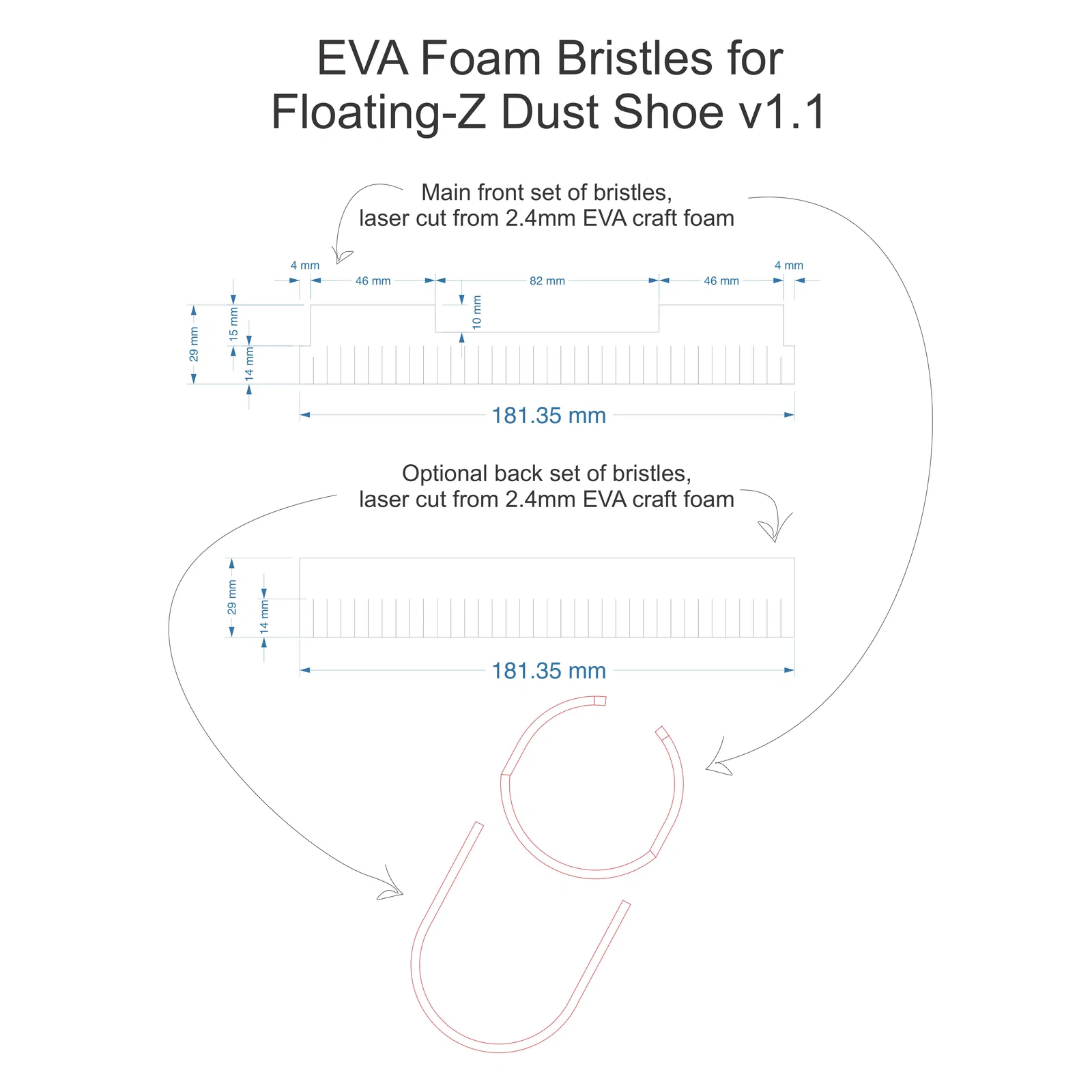

• Khi thử nghiệm phiên bản này, mình đã dán phần lông chổi bằng mút EVA bằng keo CA.
• Nếu bạn dùng ống 2.5" tiêu chuẩn mà sợ không vừa, có thể dùng do Jean-Philippe Cassar thiết kế.

Lưu ý quan trọng:

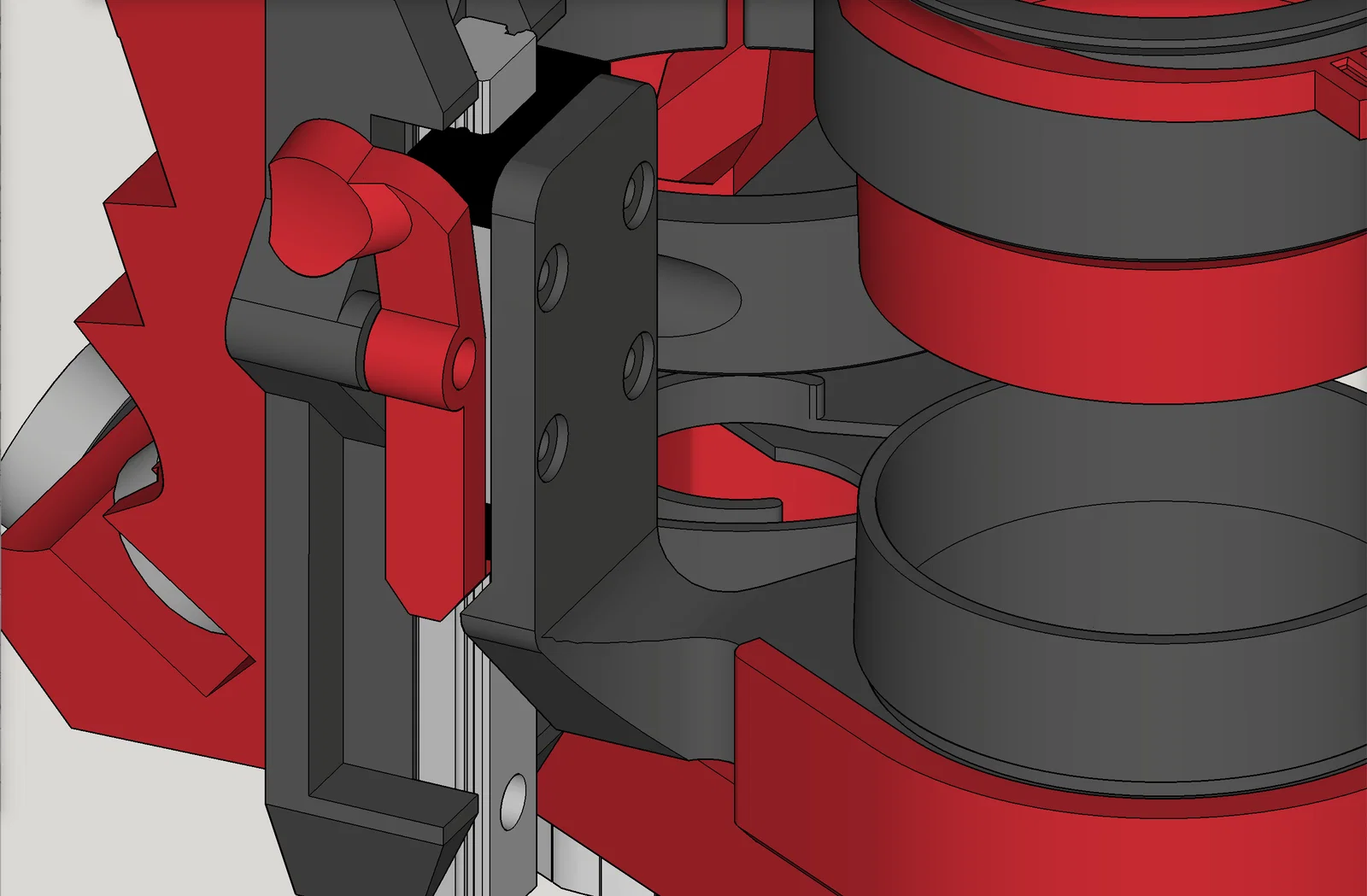

Mình muốn nhắc lại một cảnh báo đã nêu trước đây. Nếu bạn đang chạy máy mà đế hút bụi đi từ ngoài vào bề mặt vật liệu, tốt nhất nên gài chốt giữ đế ở vị trí cao. Nếu để đế ở vị trí thấp khi đi vào cạnh vật liệu, nó có thể bị vướng, dẫn đến việc bị hất văng hoặc bị mũi dao cắt trúng.

LƯU Ý: Từ ngày 20/11/2023, các file nguồn SketchUp đã được cung cấp. Mỗi linh kiện một file. Việc chỉnh sửa trong SketchUp khá đơn giản, giống như chế độ "direct edit" trong Fusion 360.

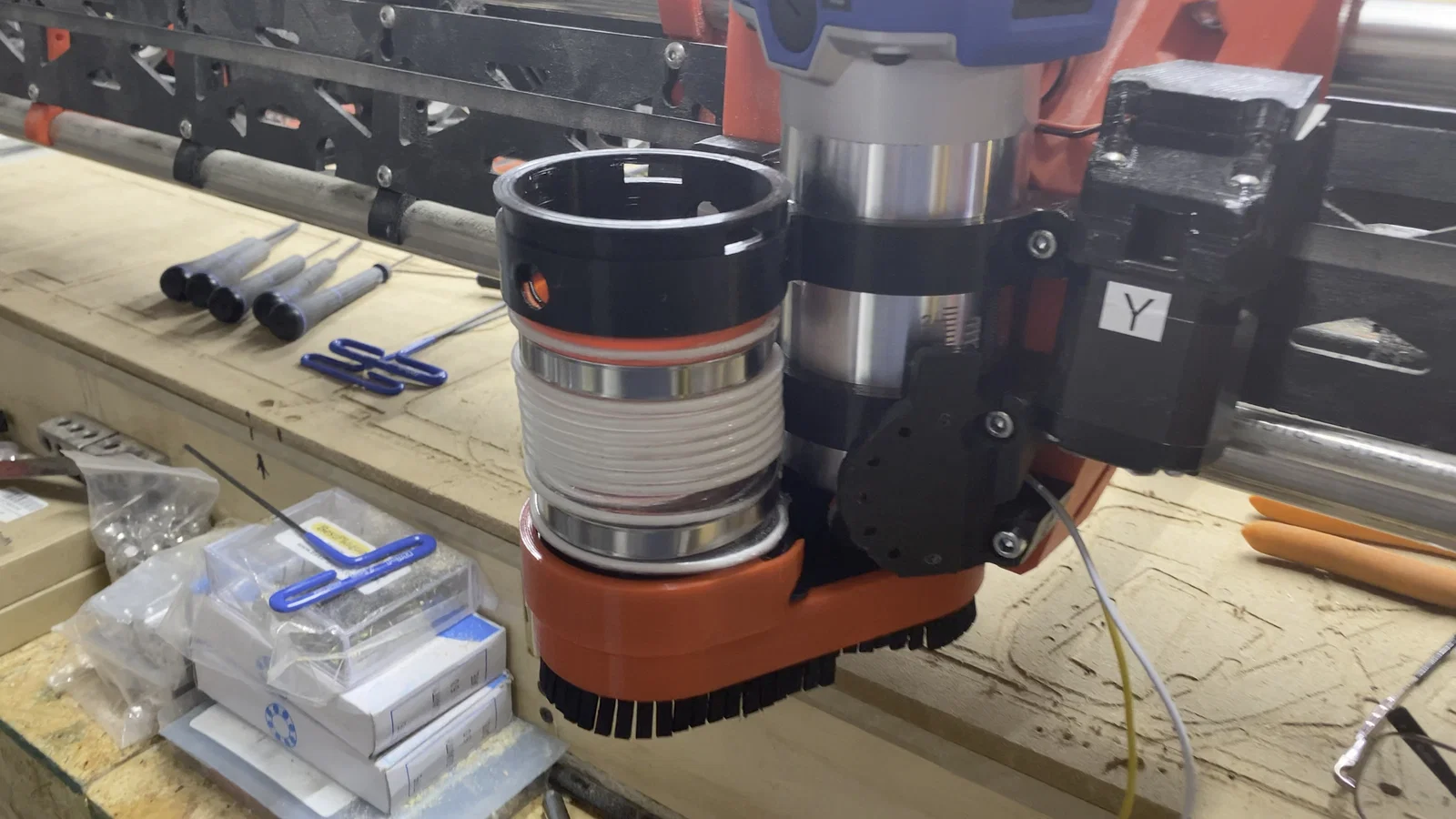

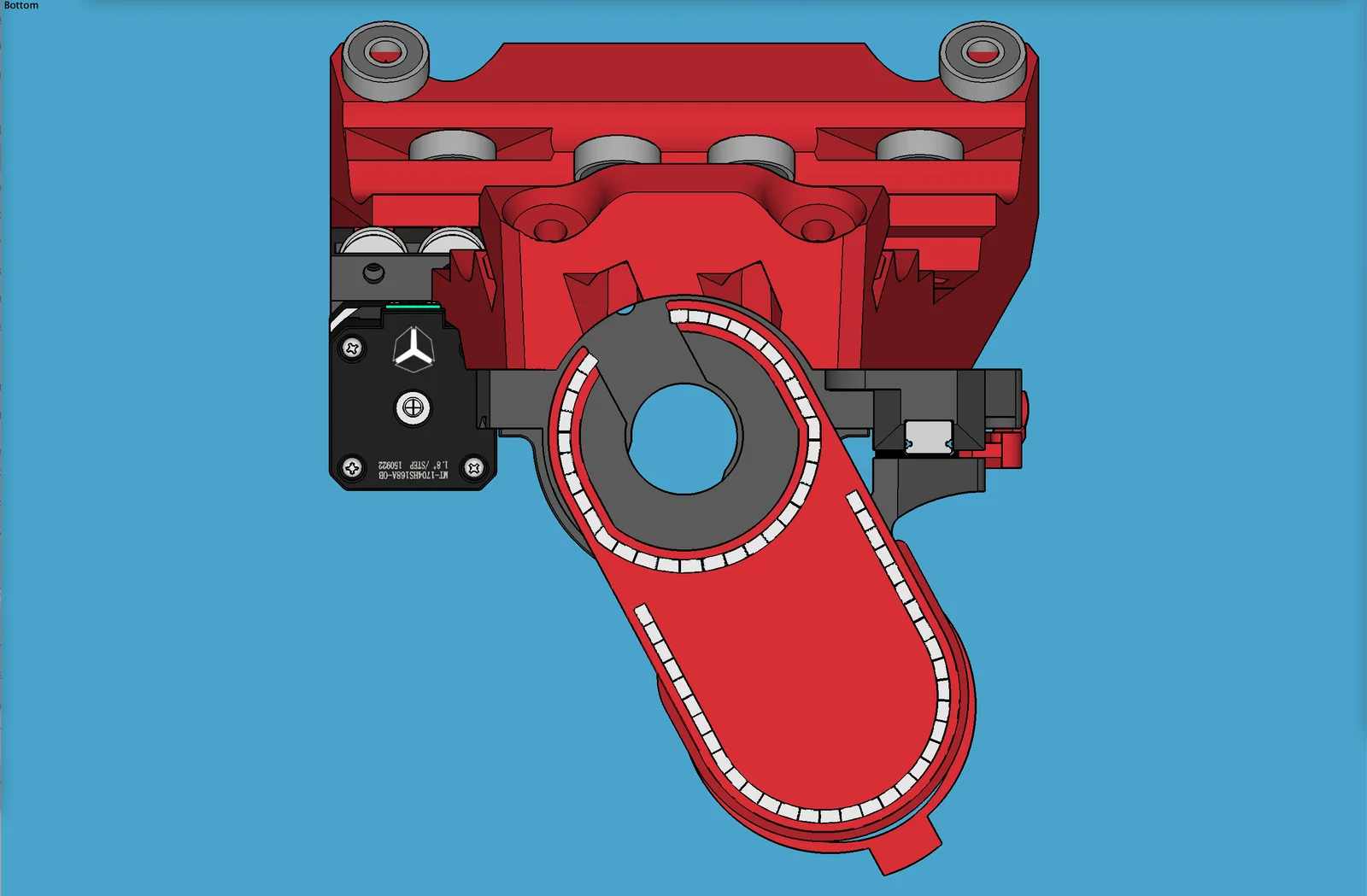

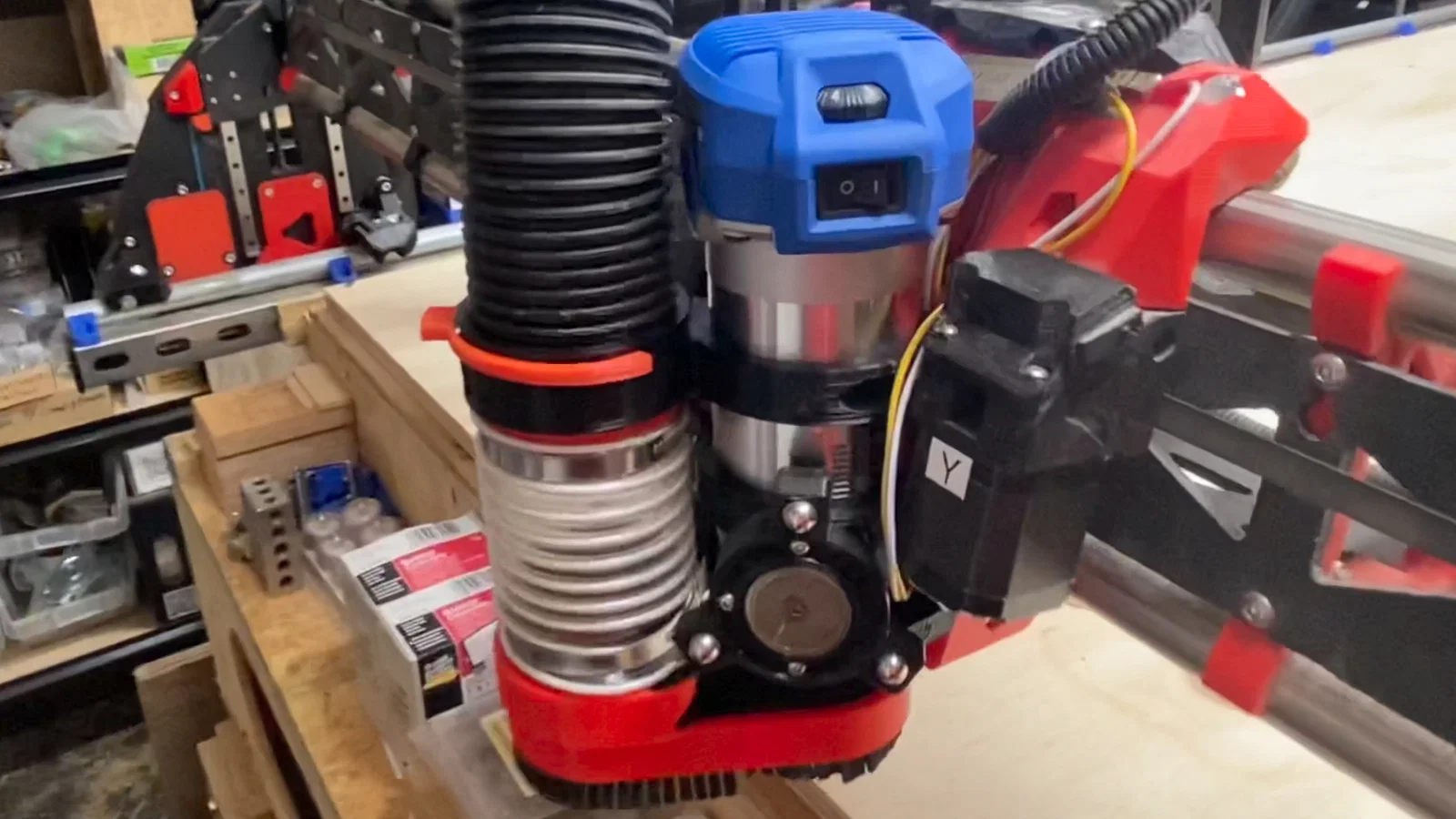

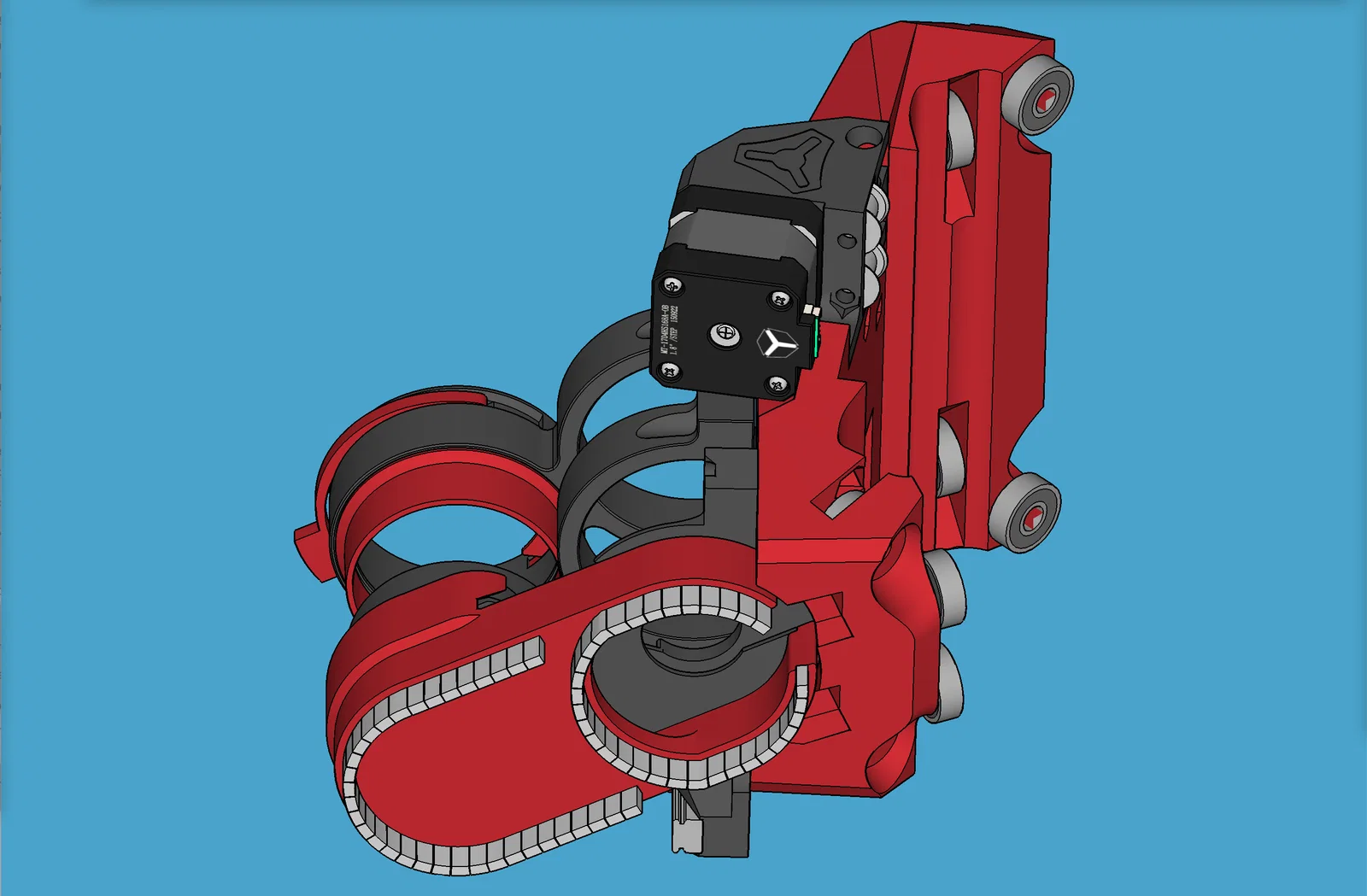

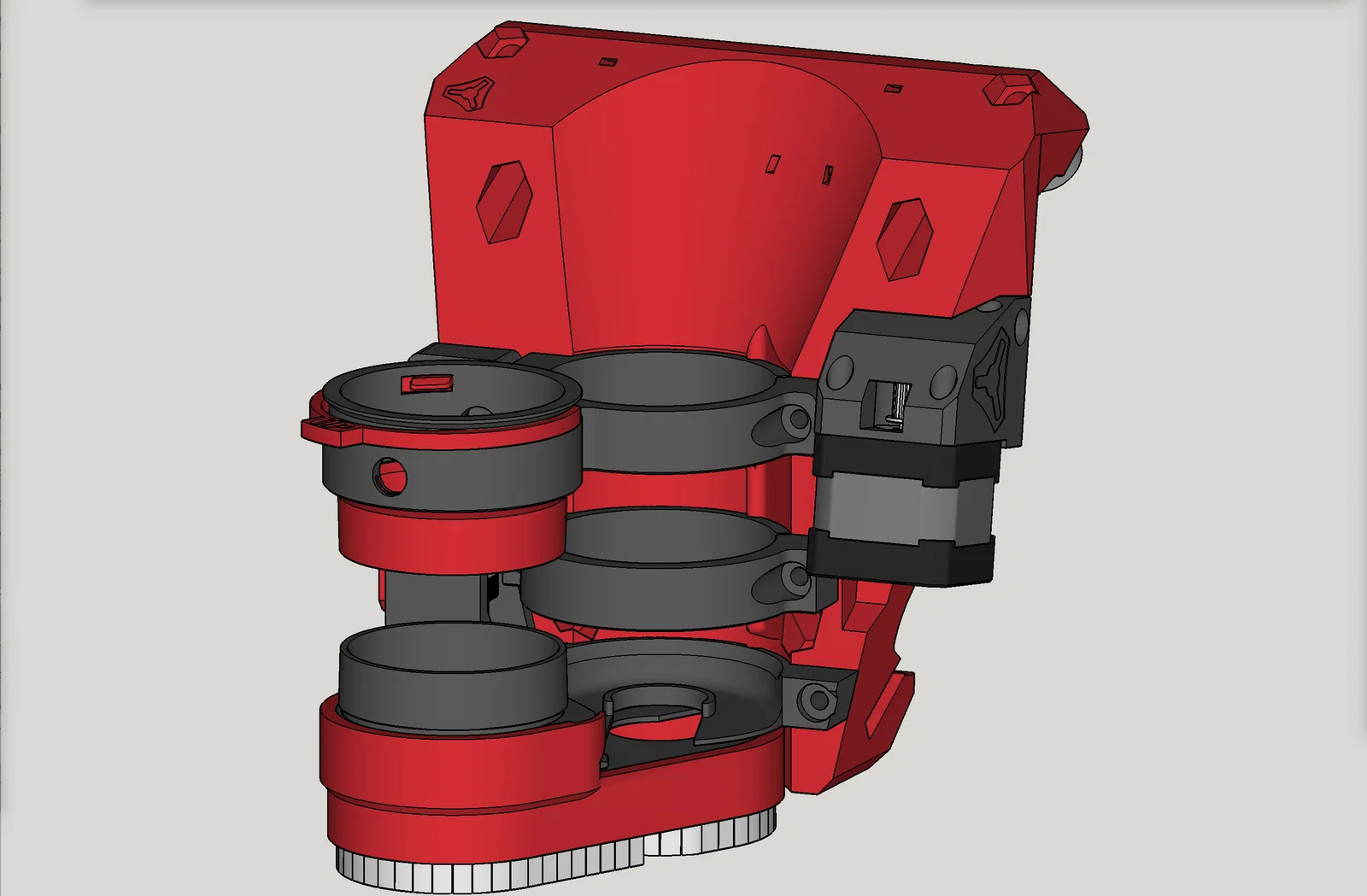

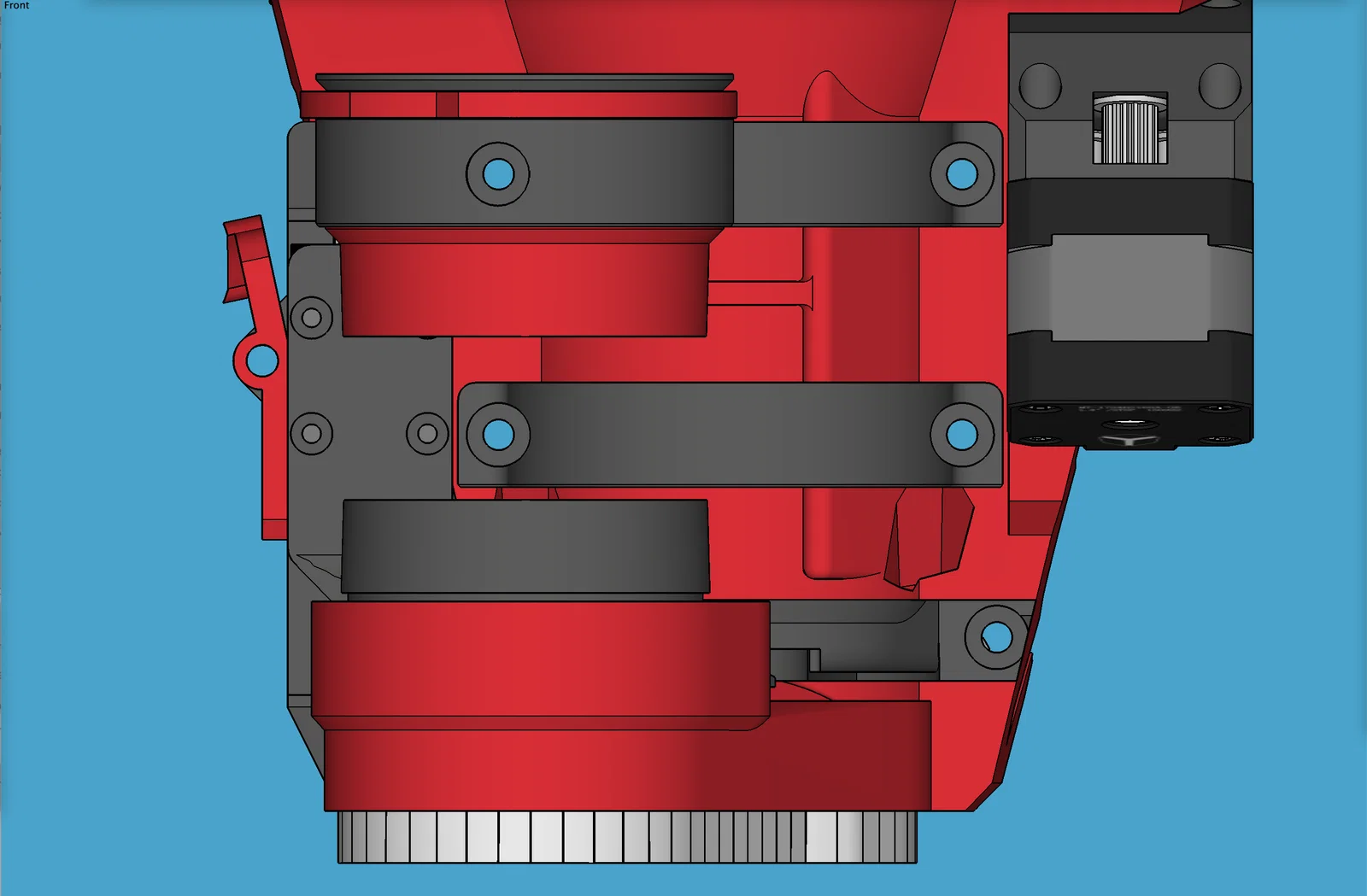

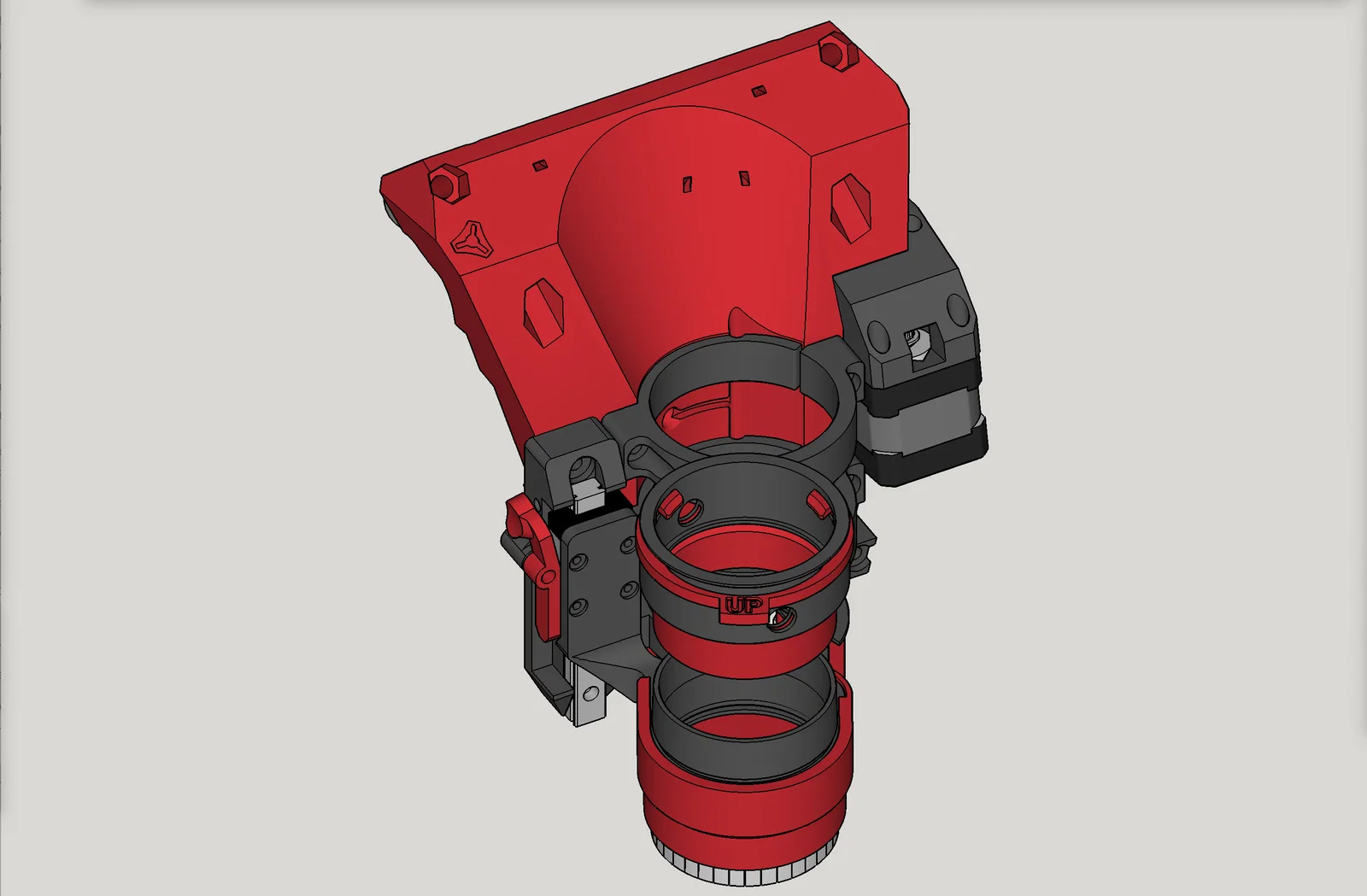

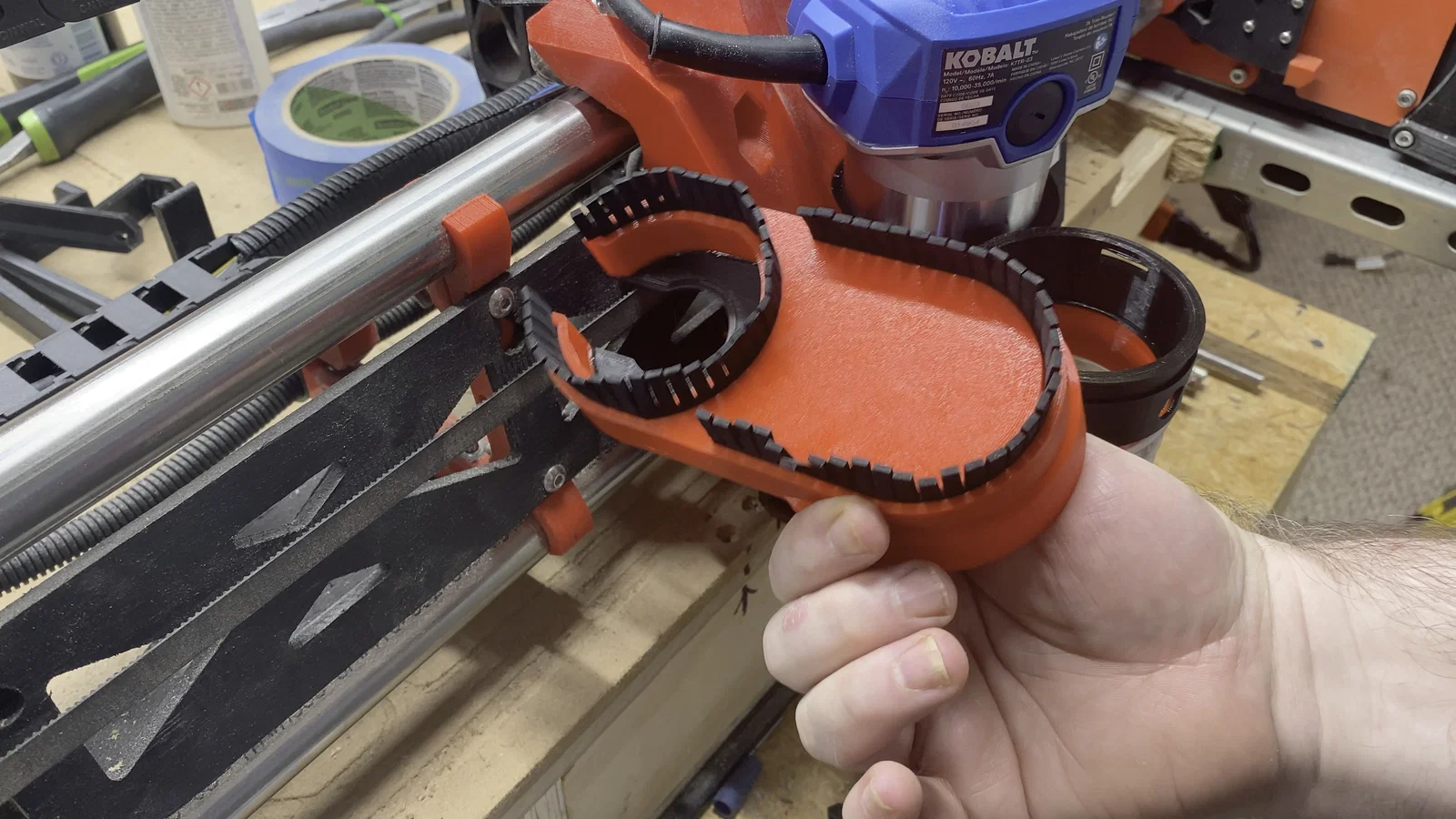

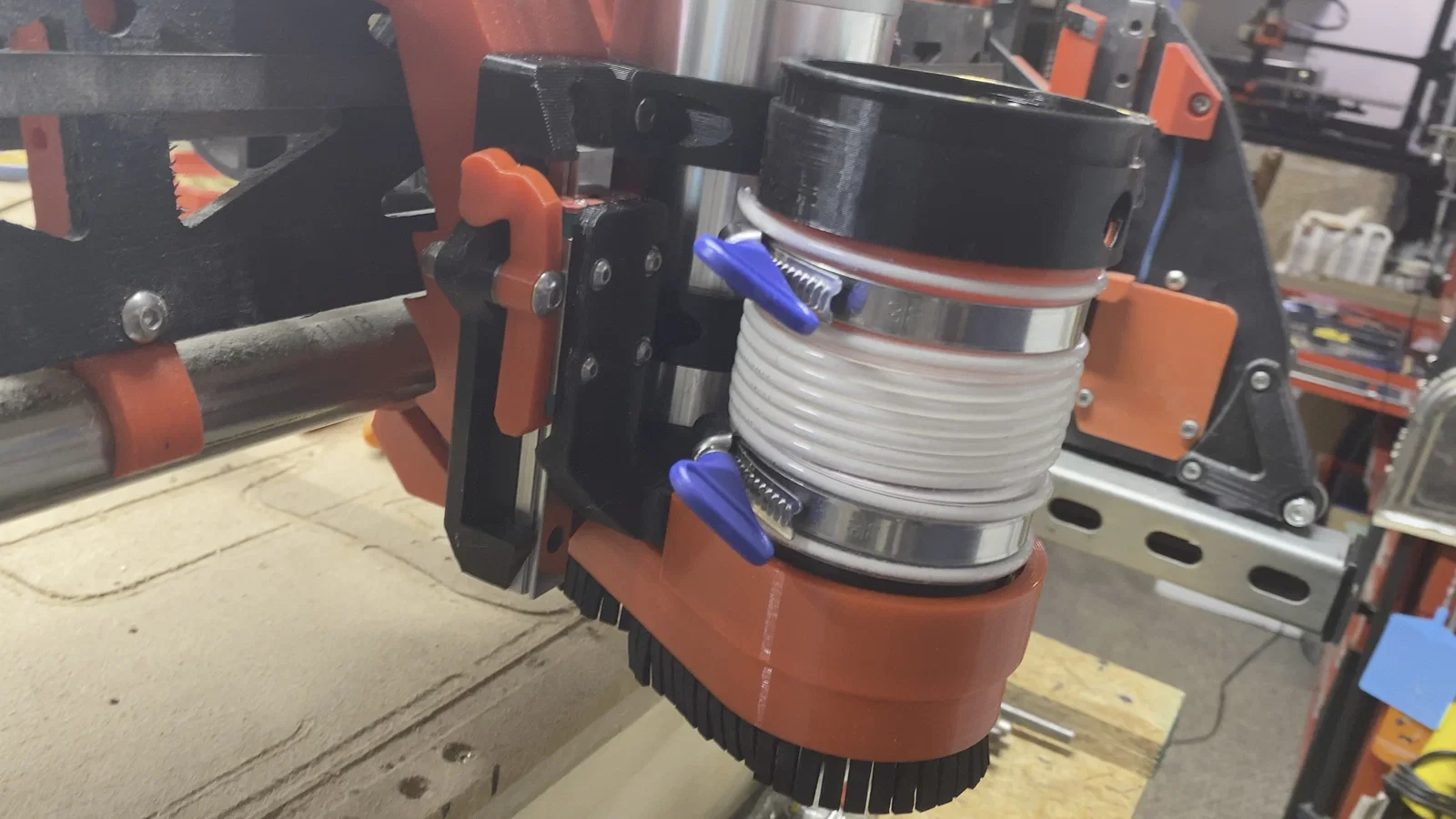

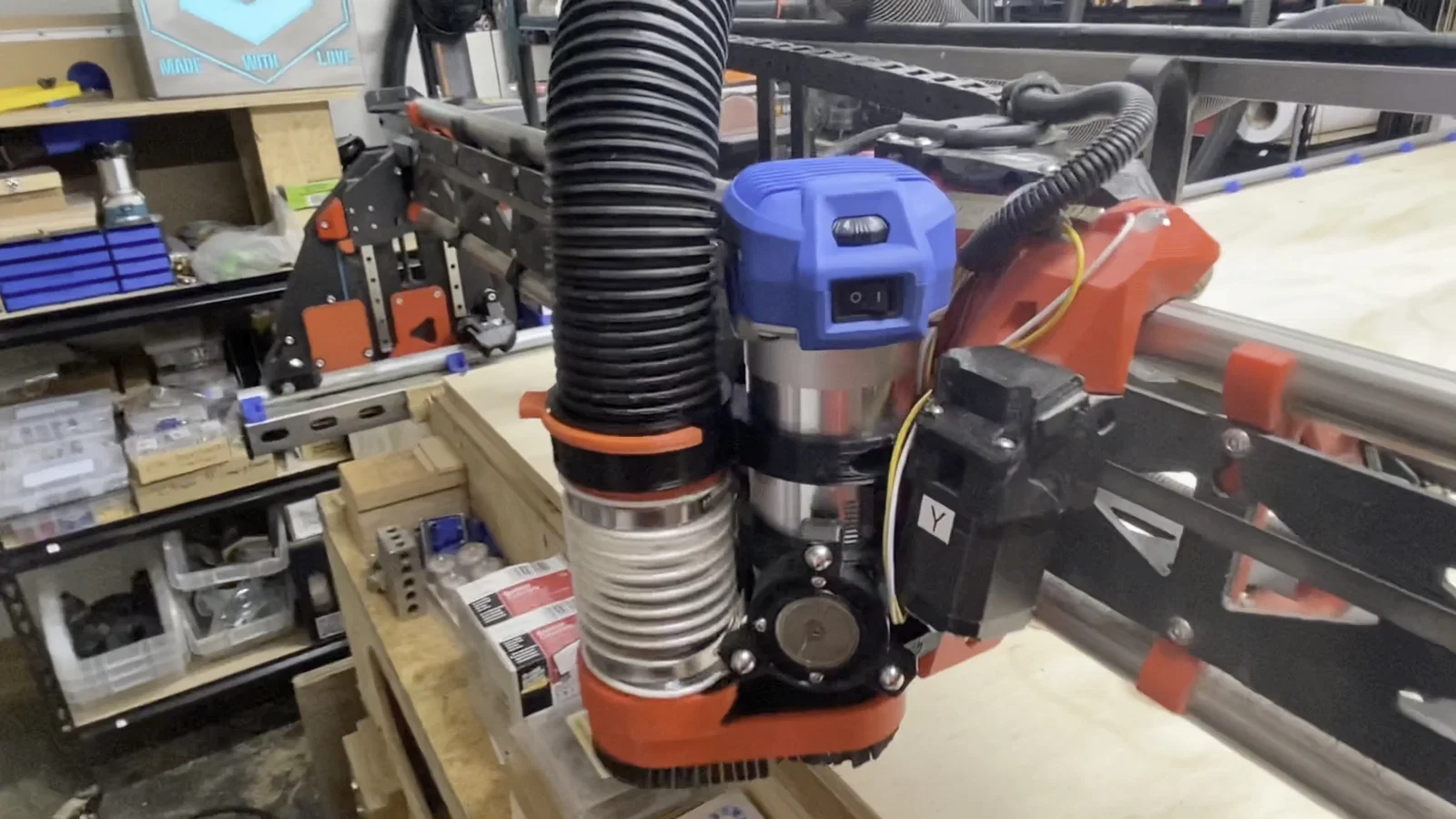

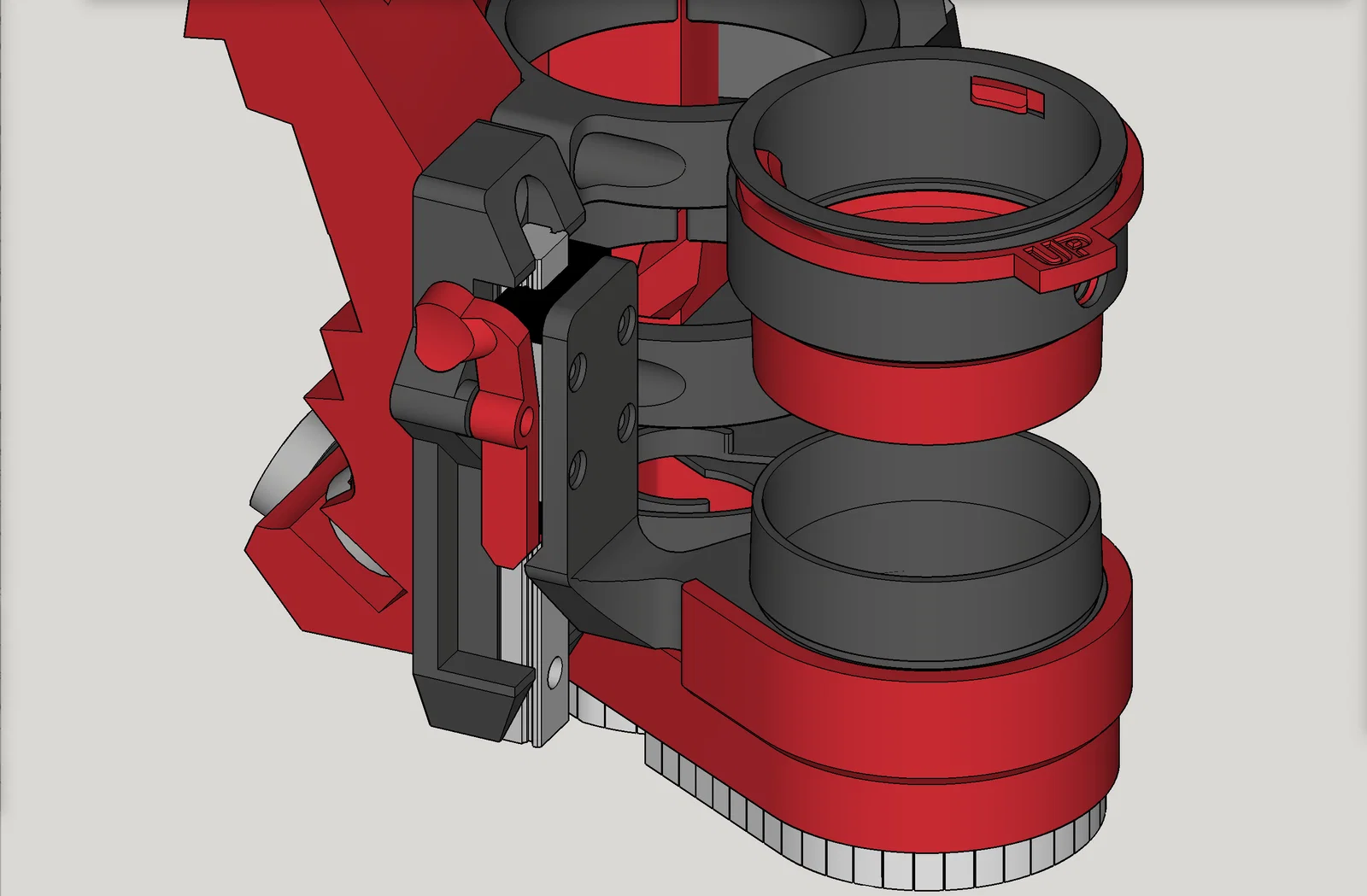

Dưới đây là hình ảnh render và ảnh chụp thực tế:

đến

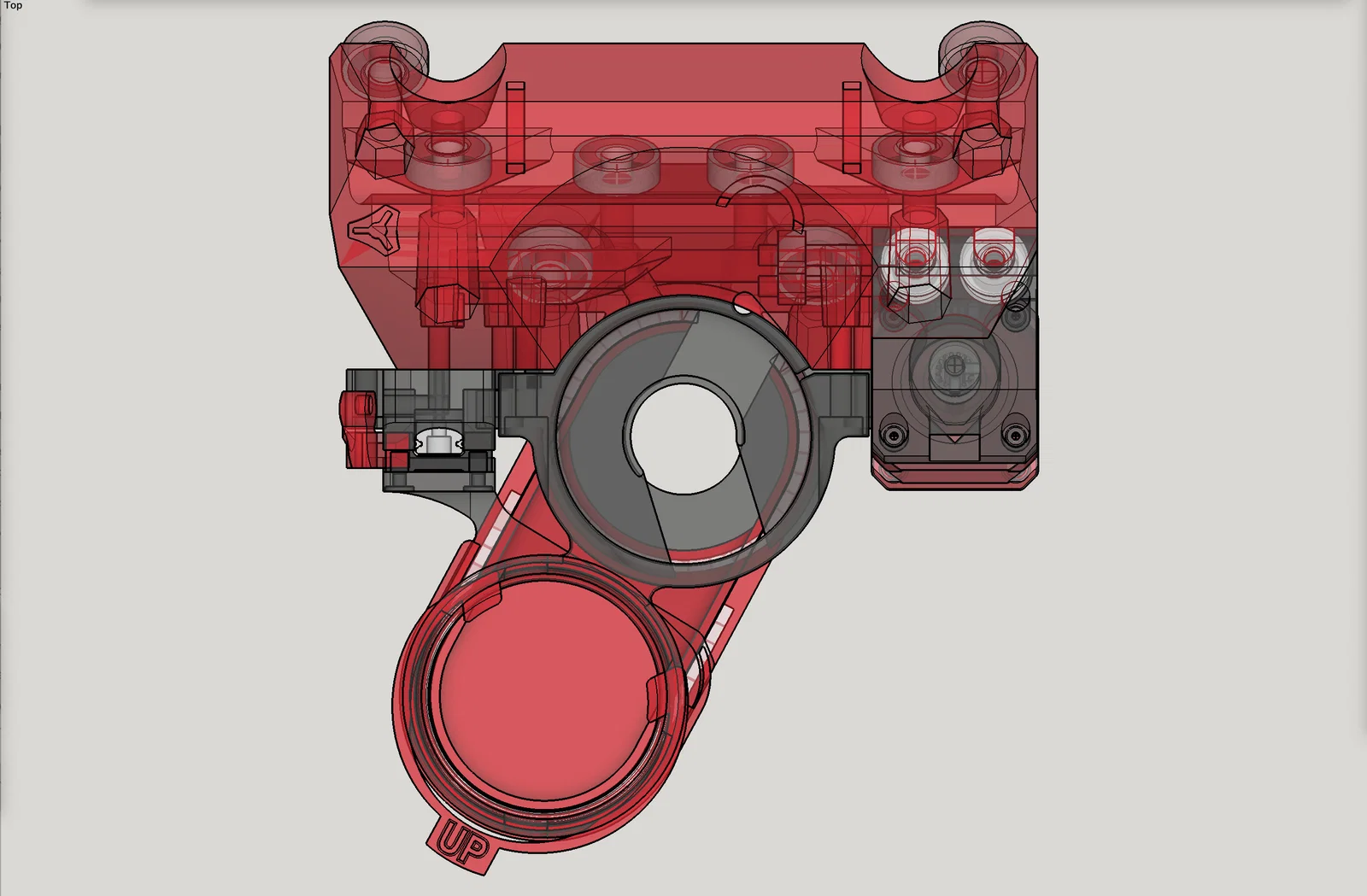

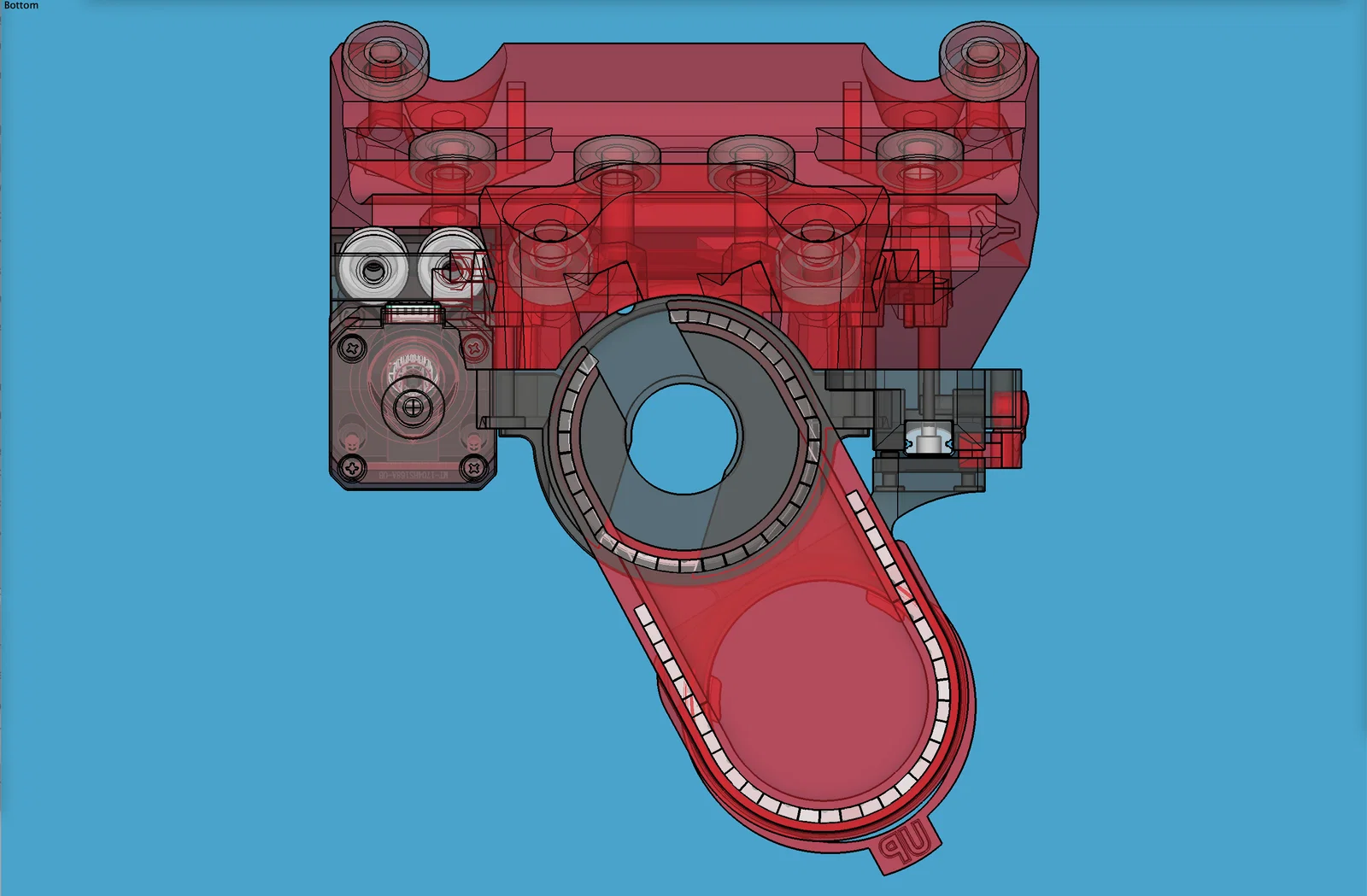

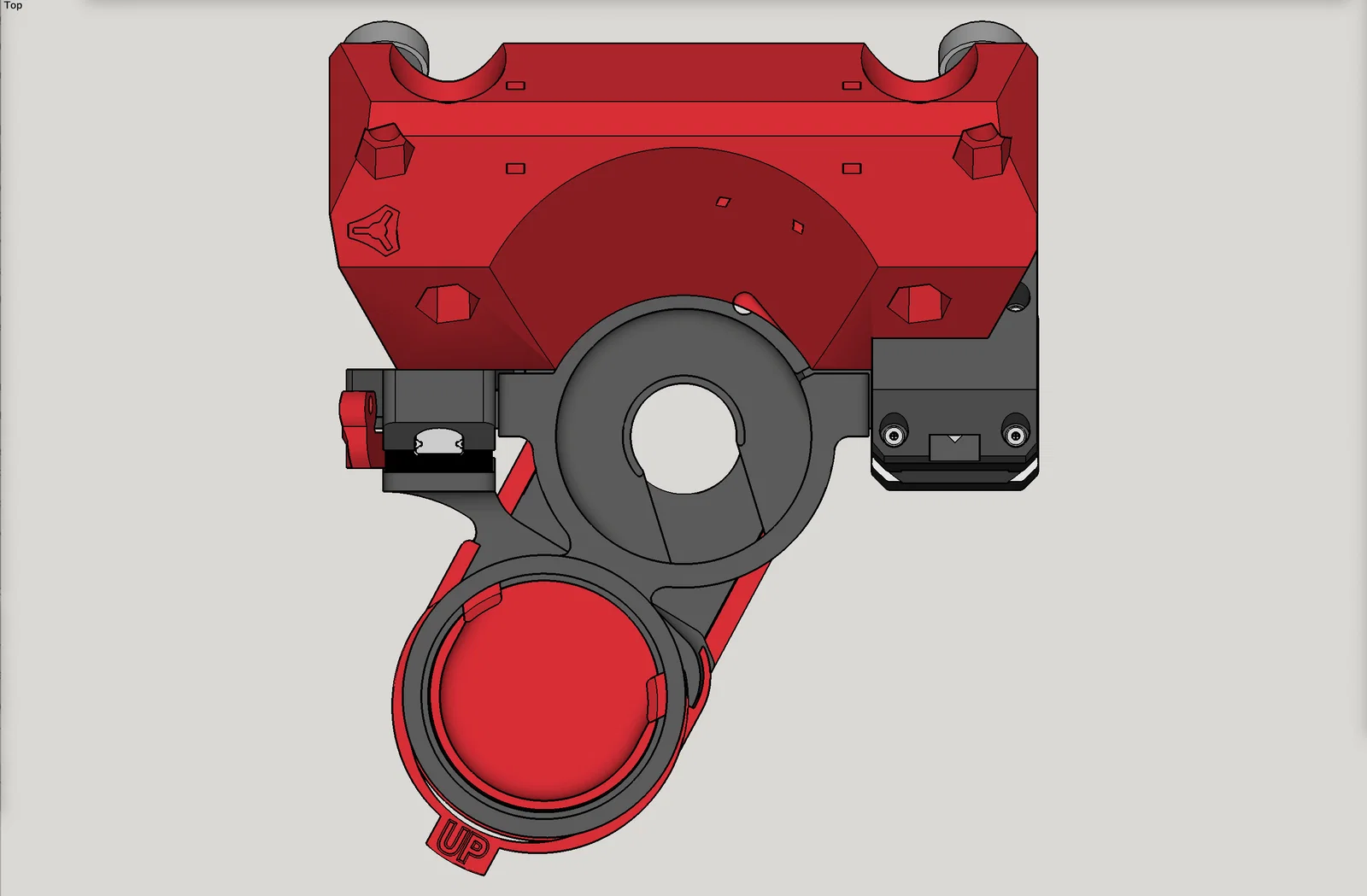

Về việc home trục X gần phía bên trái của giàn LR3:

Để đạt được vị trí home gần sát bên trái nhất có thể, các phần sau đã được sửa đổi: Floating-Z Dust Shoe Mount, Motor Mount Upper, Hose Mount (dưới & trên). Tất cả các bộ phận khác vẫn tương thích. Chi tiết cách tối ưu khoảng cách đã được giải thích kỹ trong bản thiết kế.

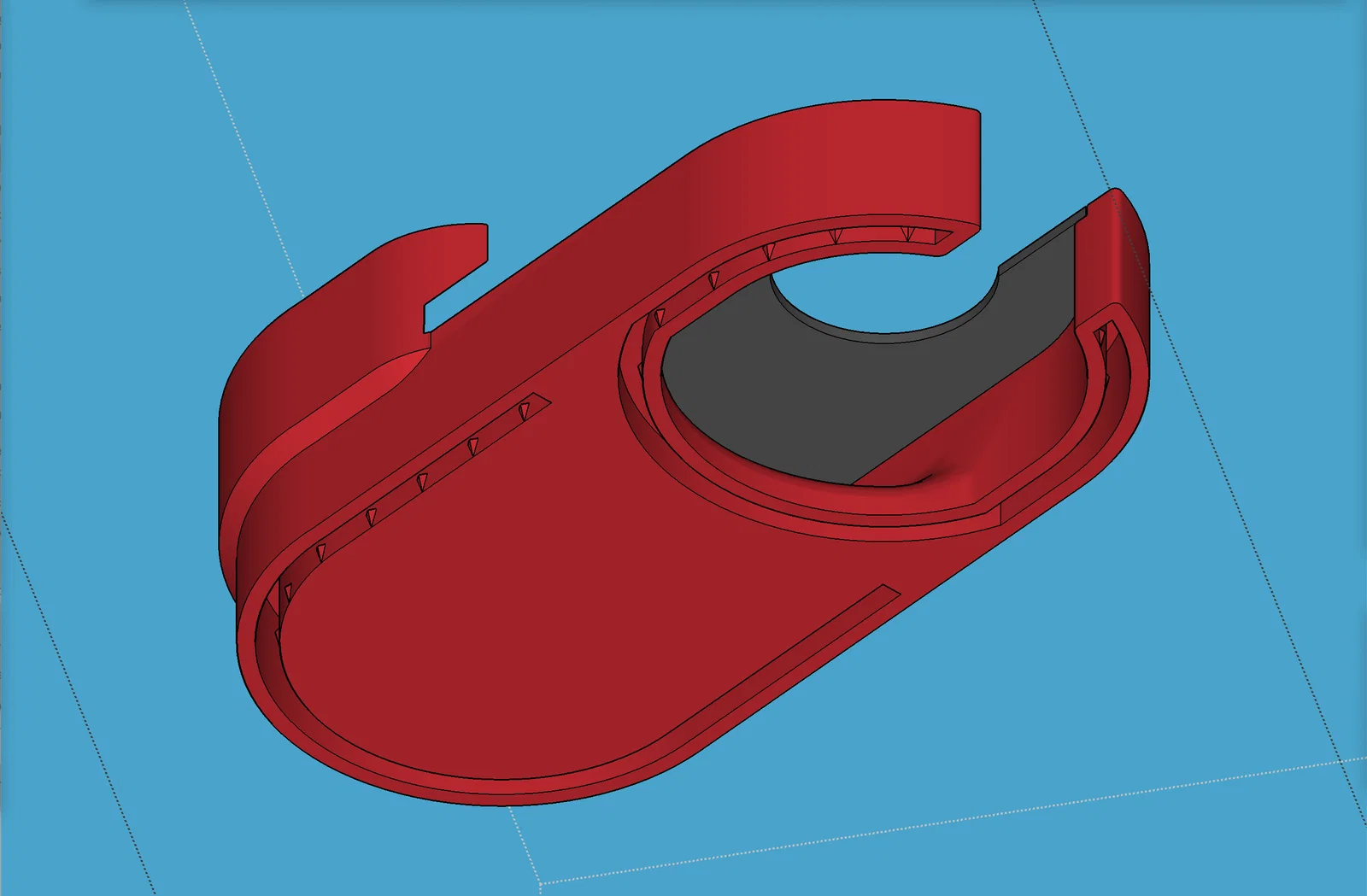

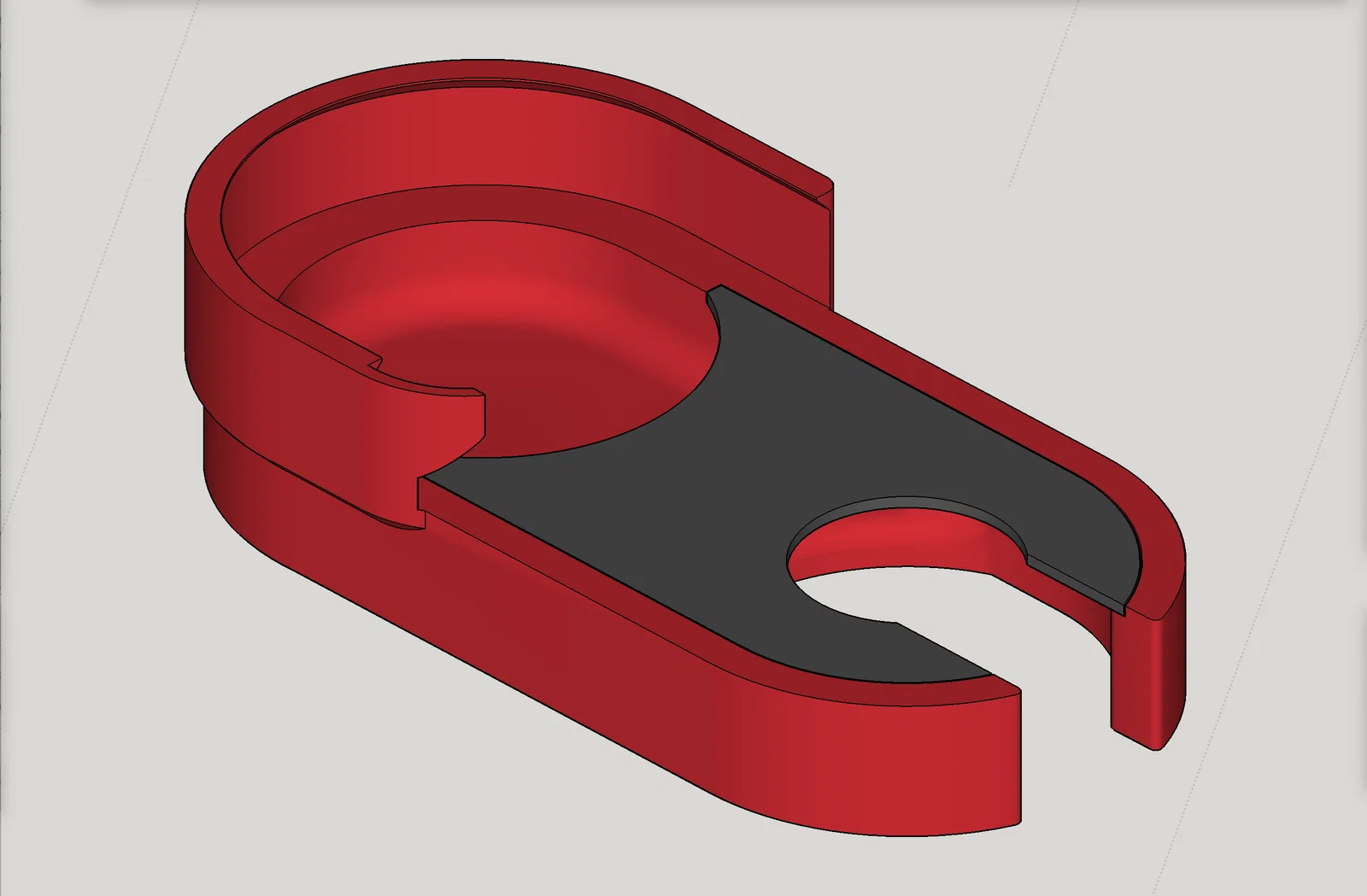

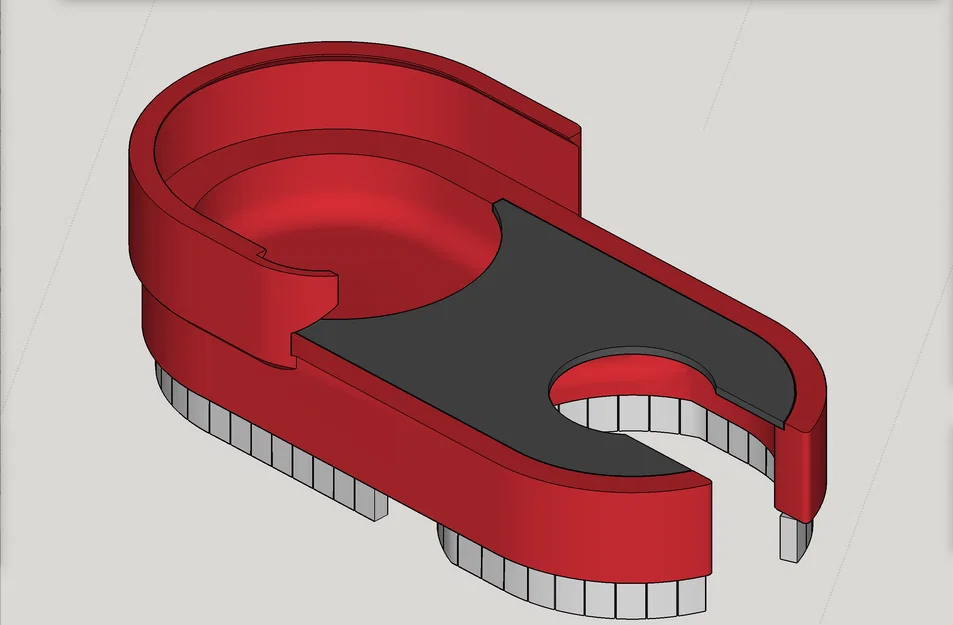

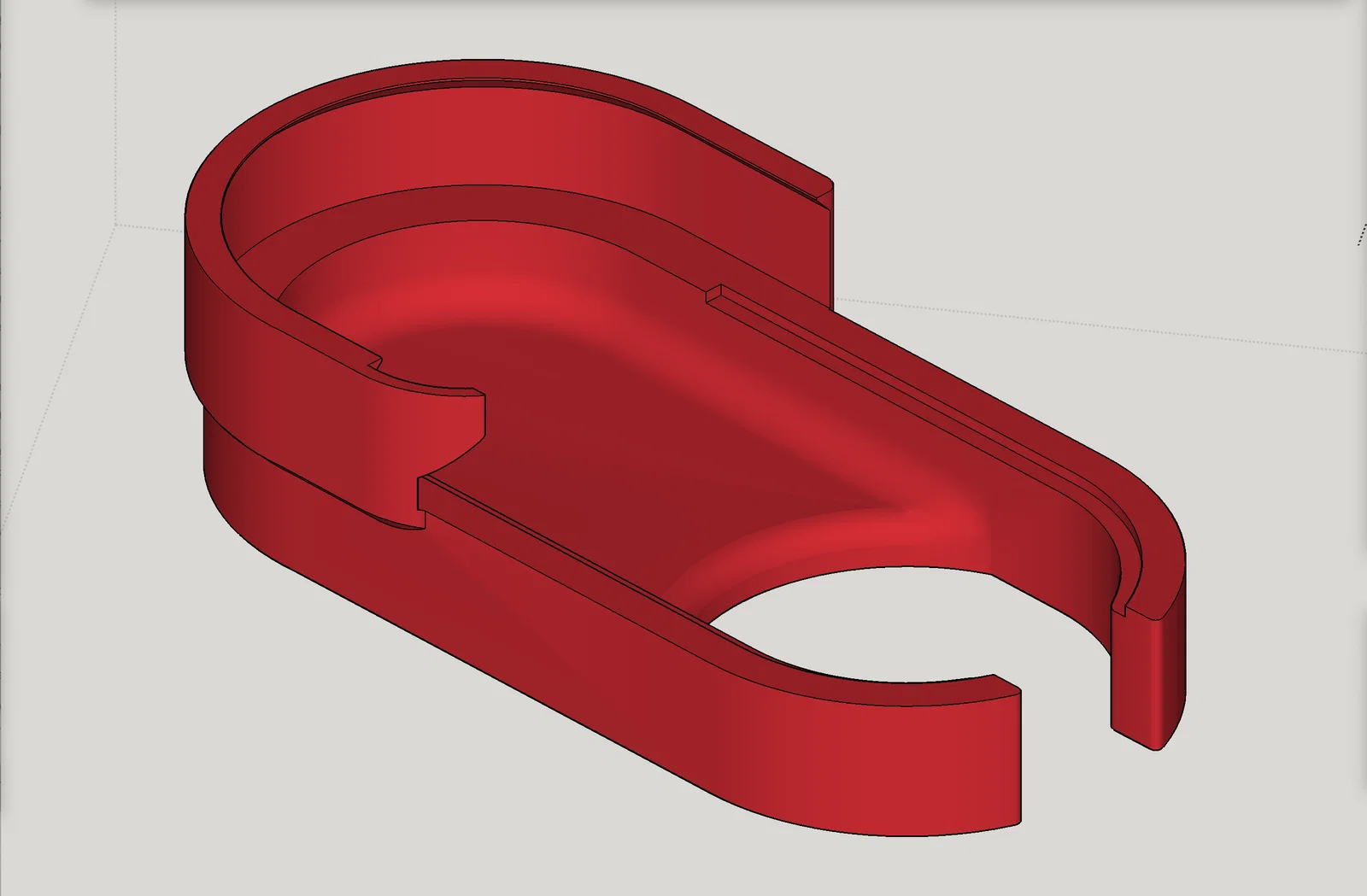

Về thân đế hút bụi cải tiến:

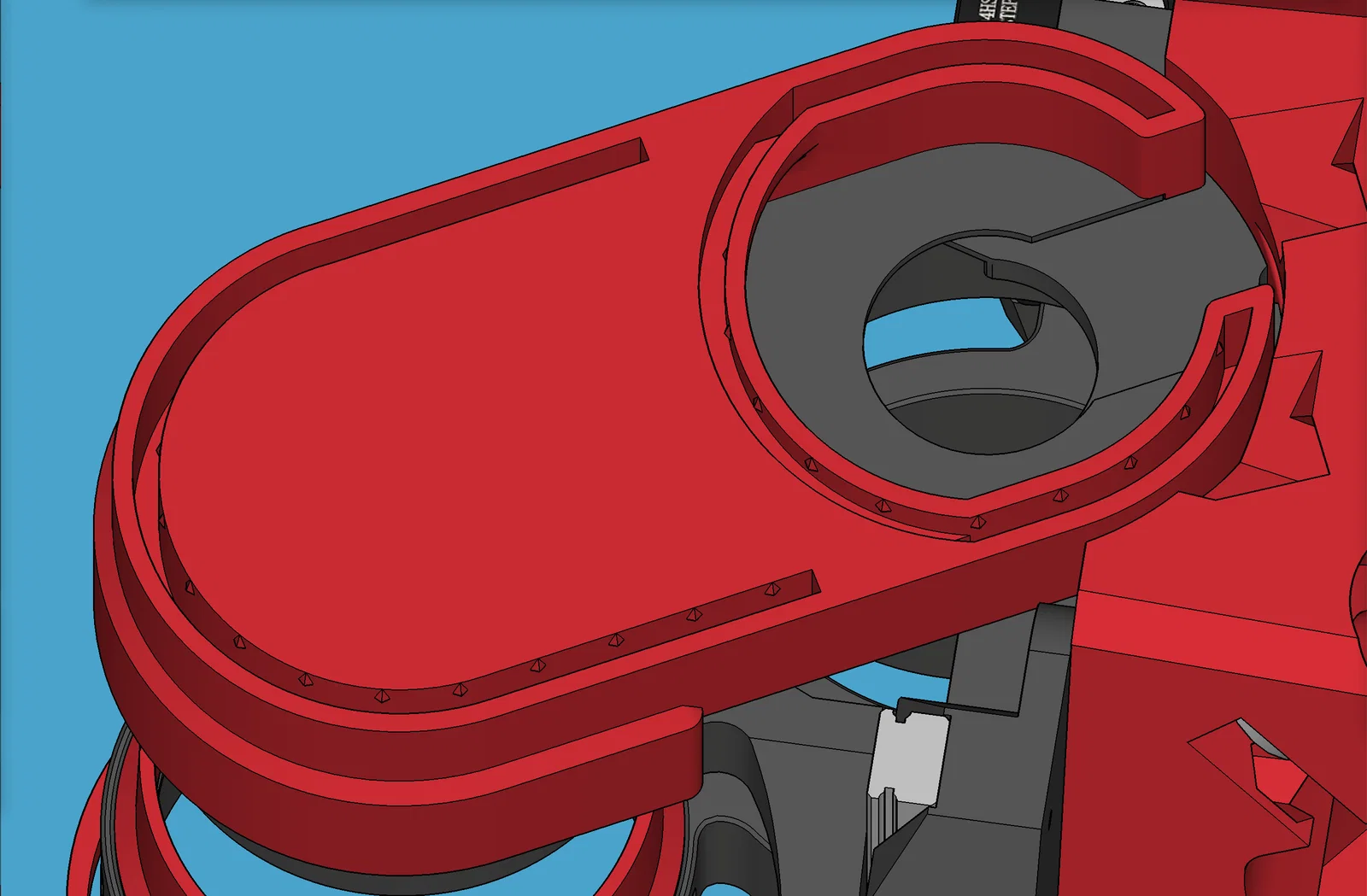

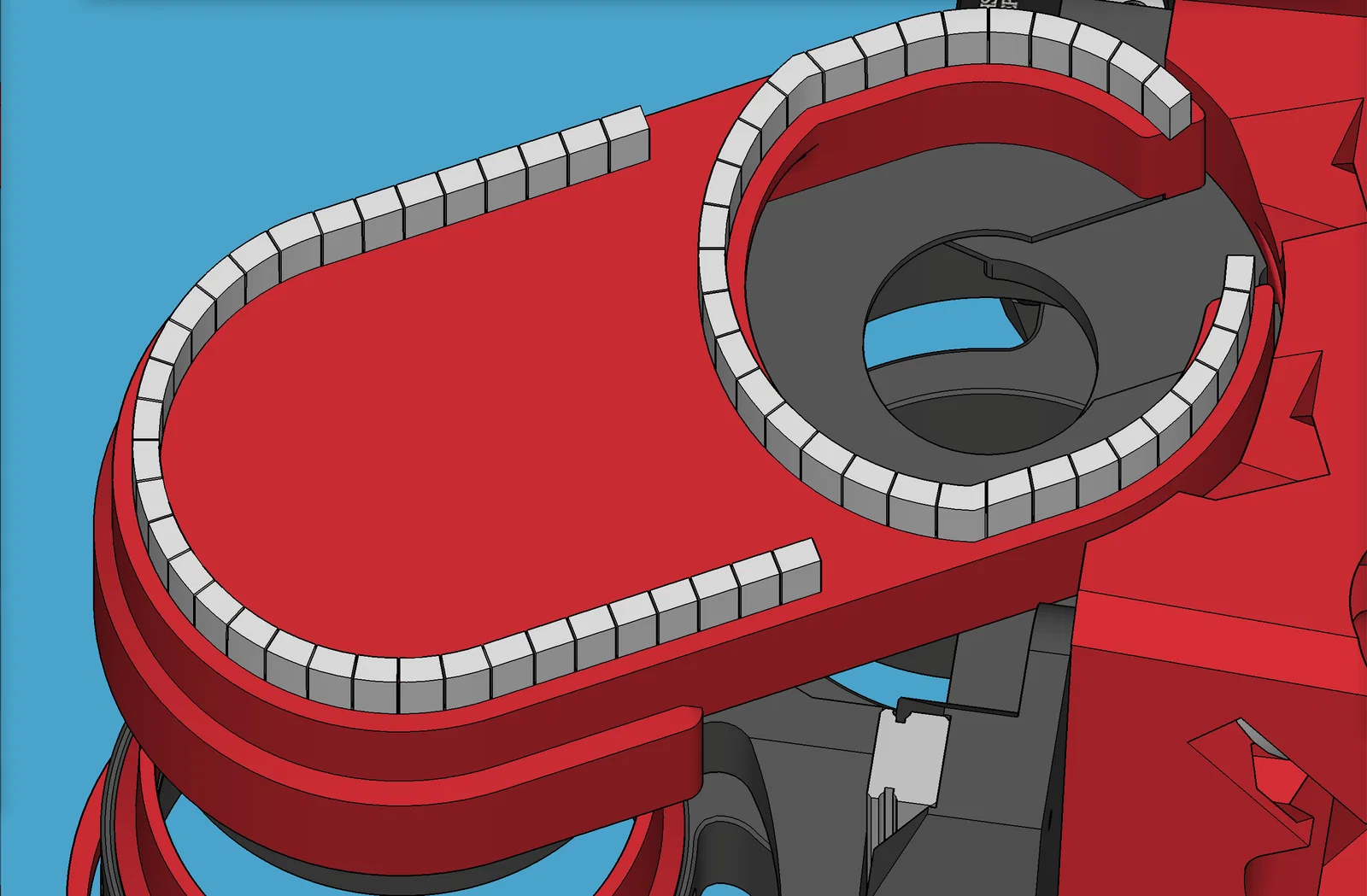

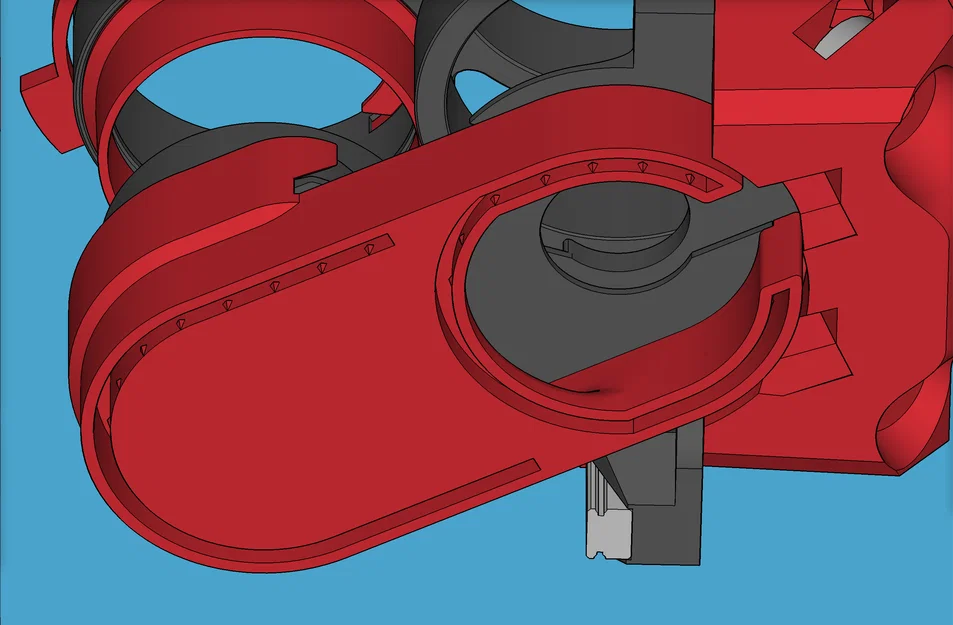

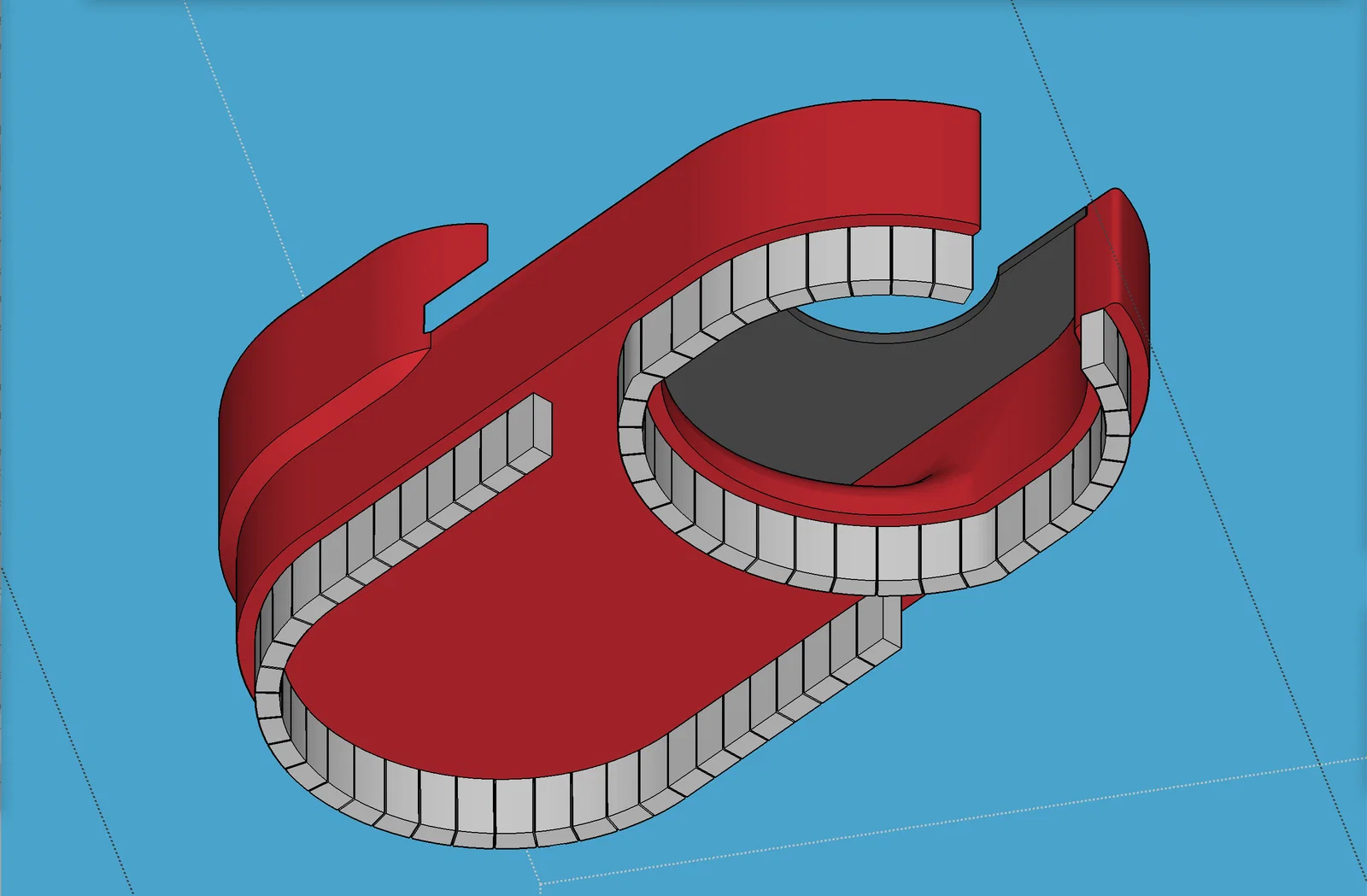

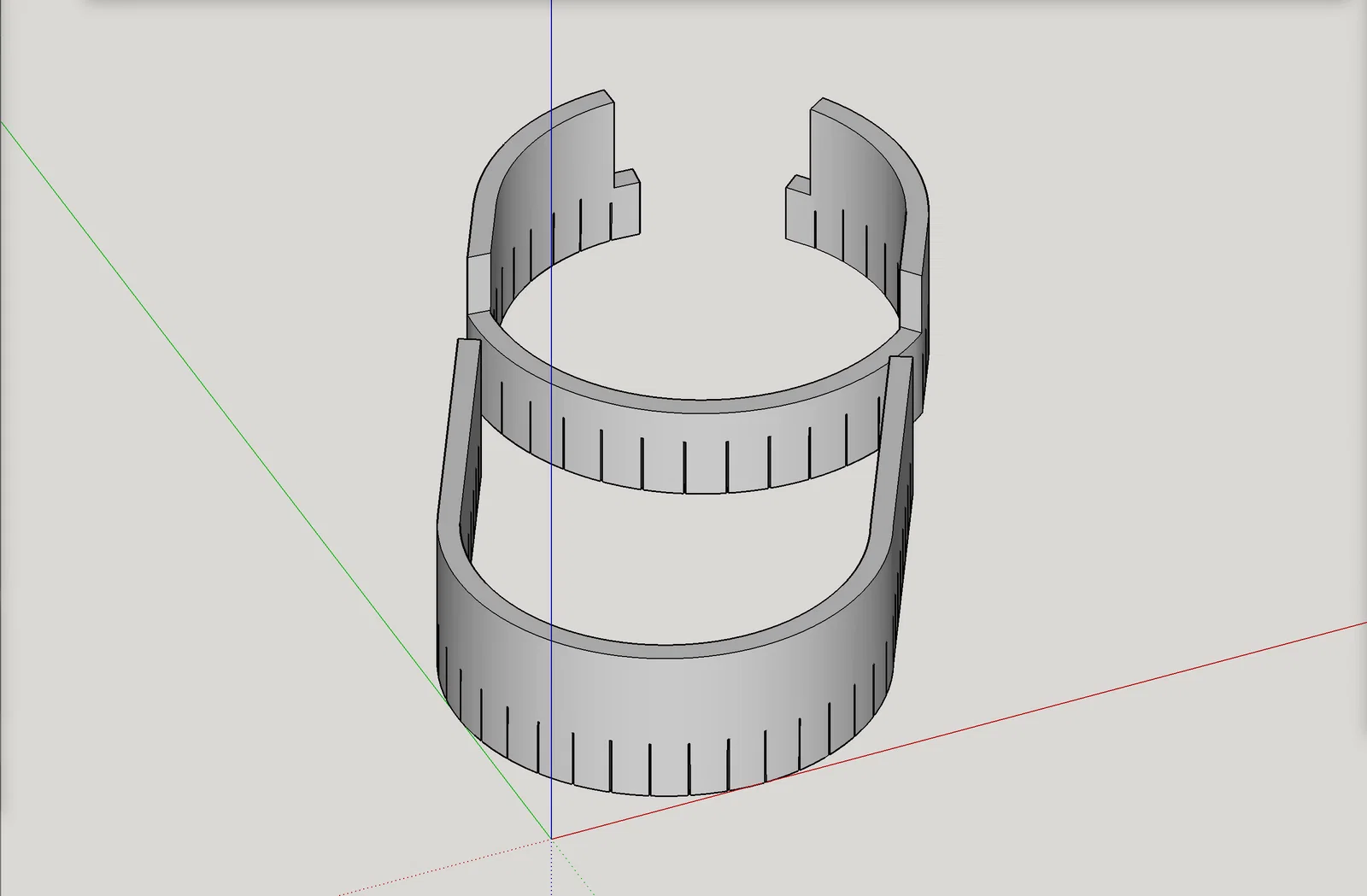

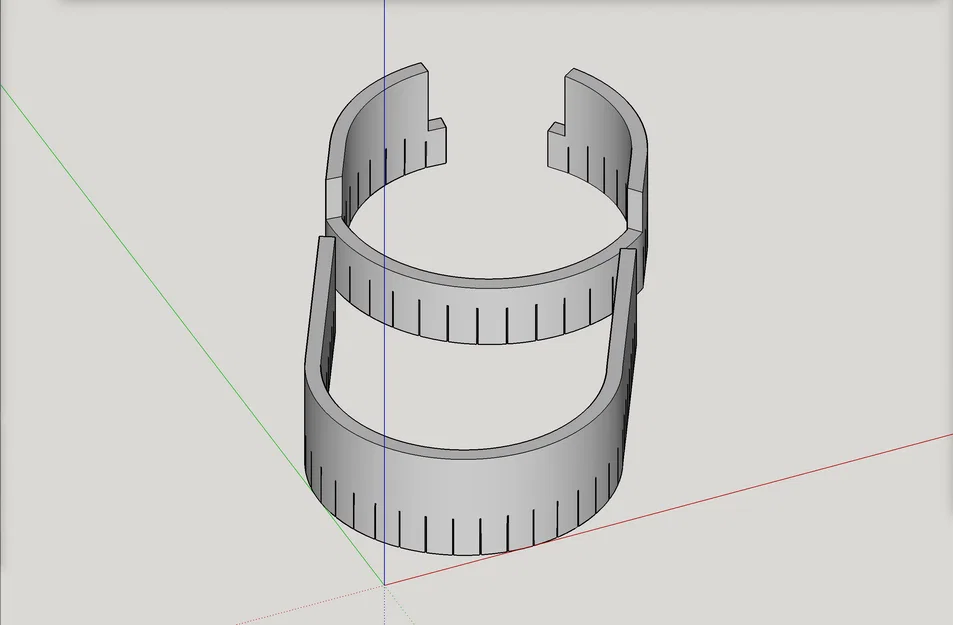

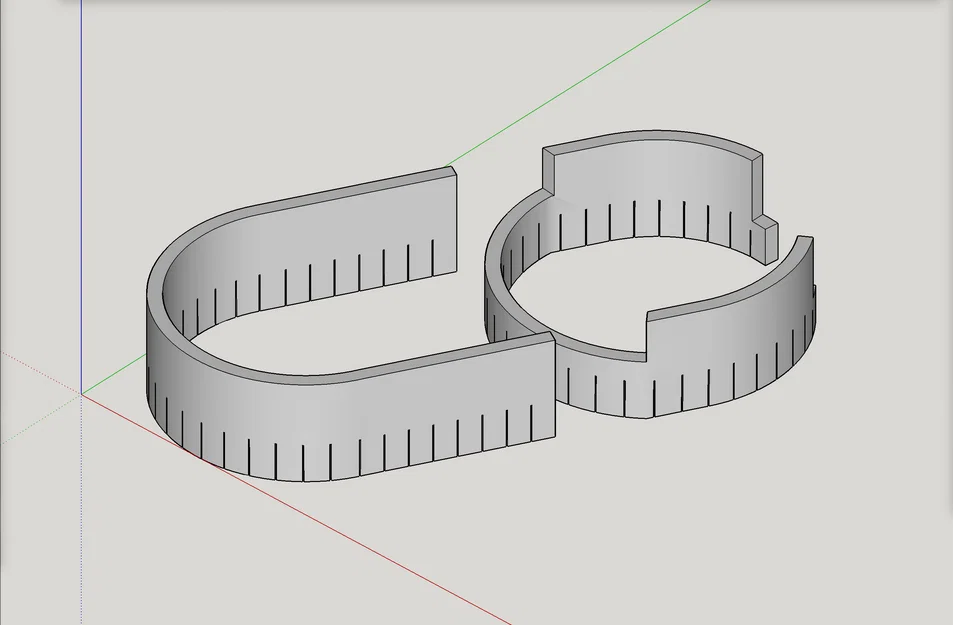

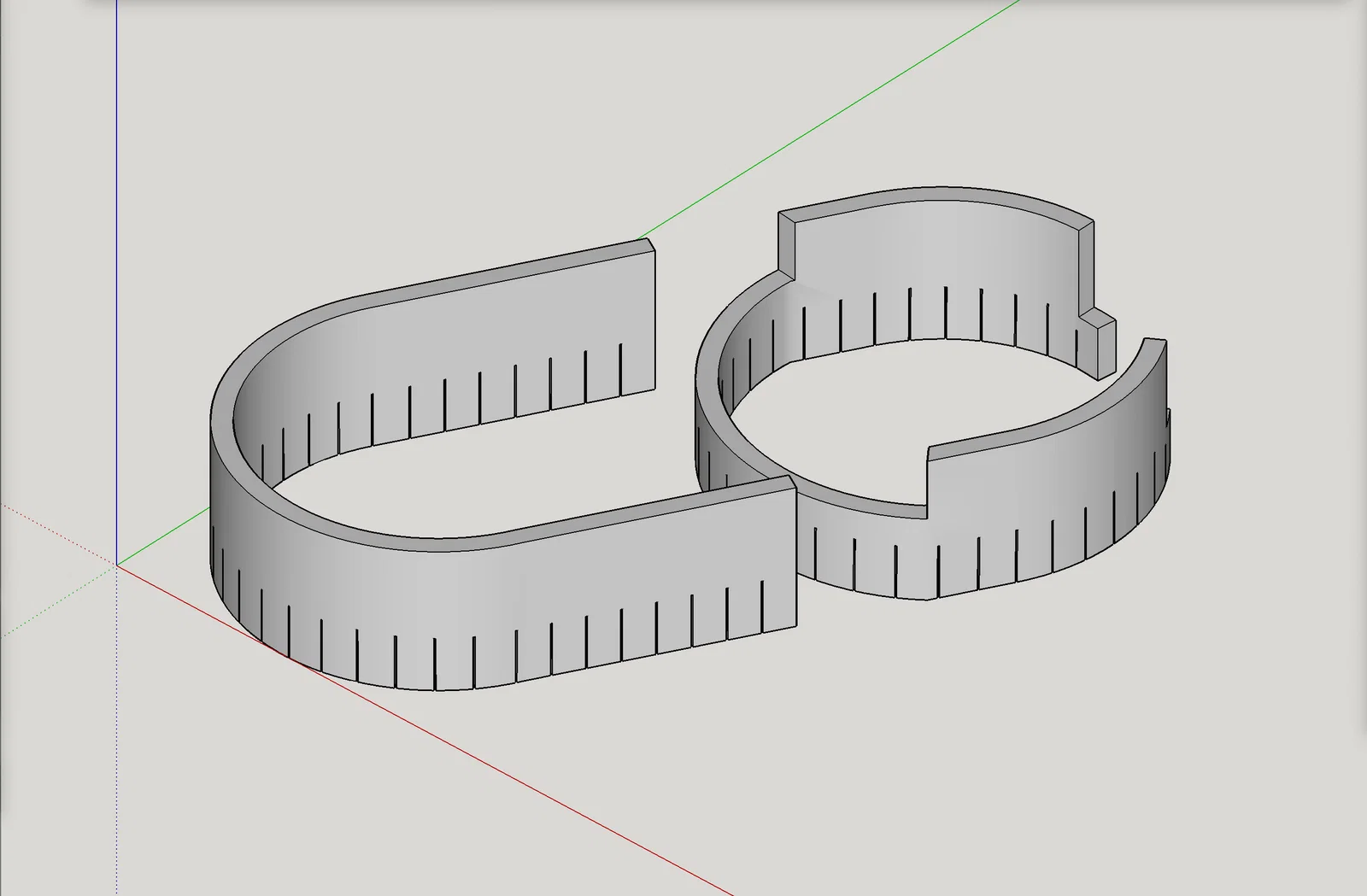

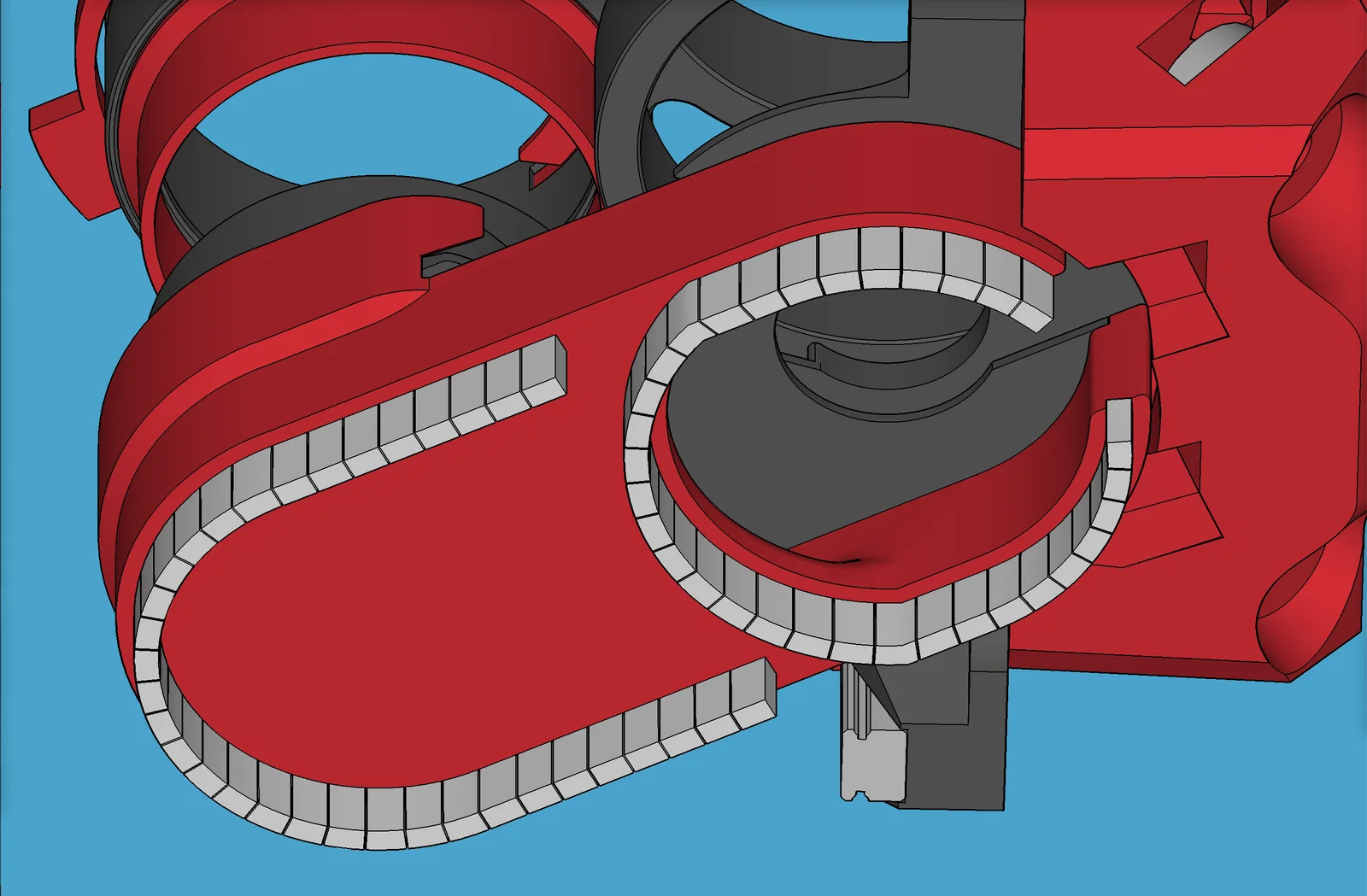

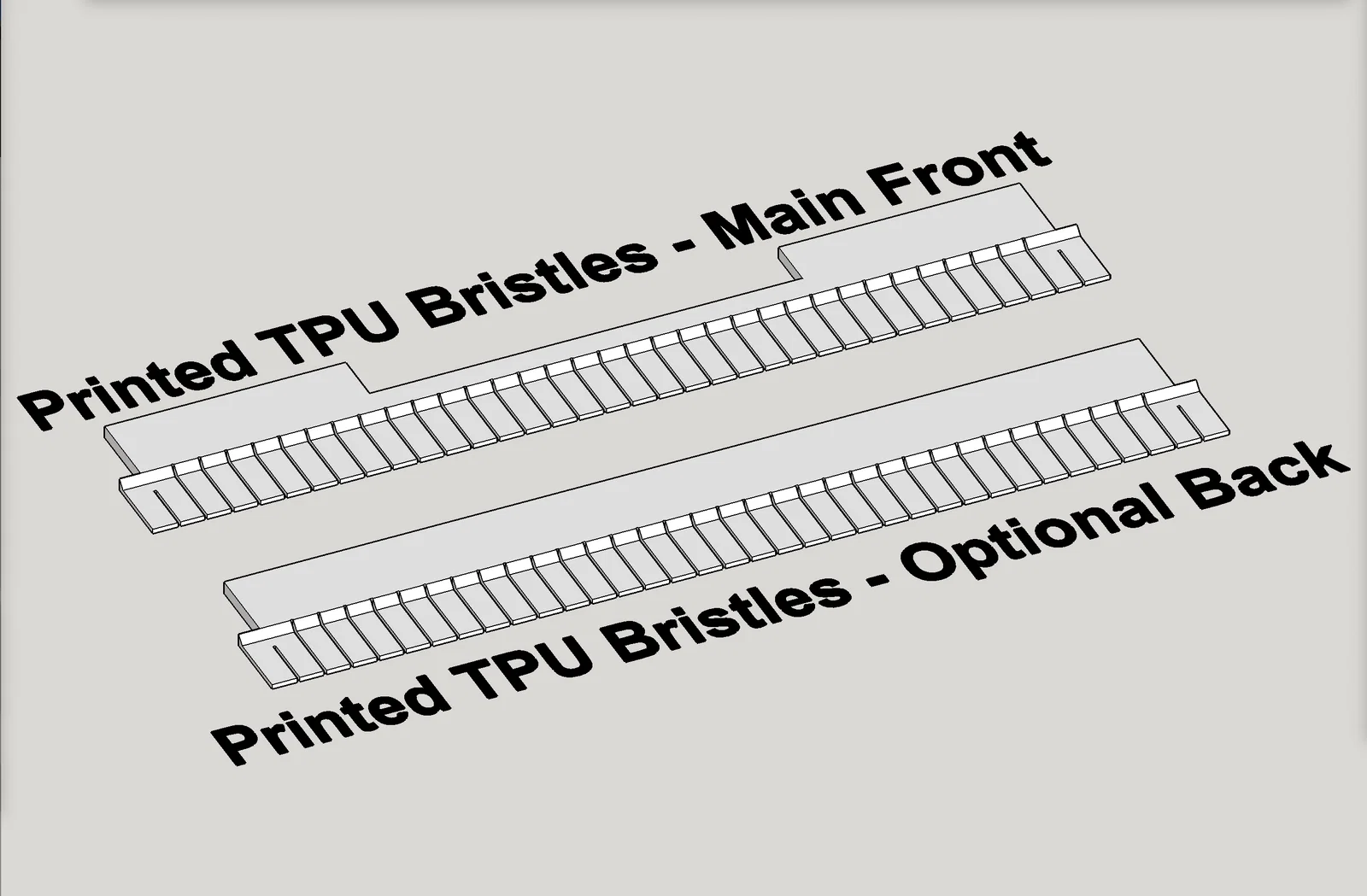

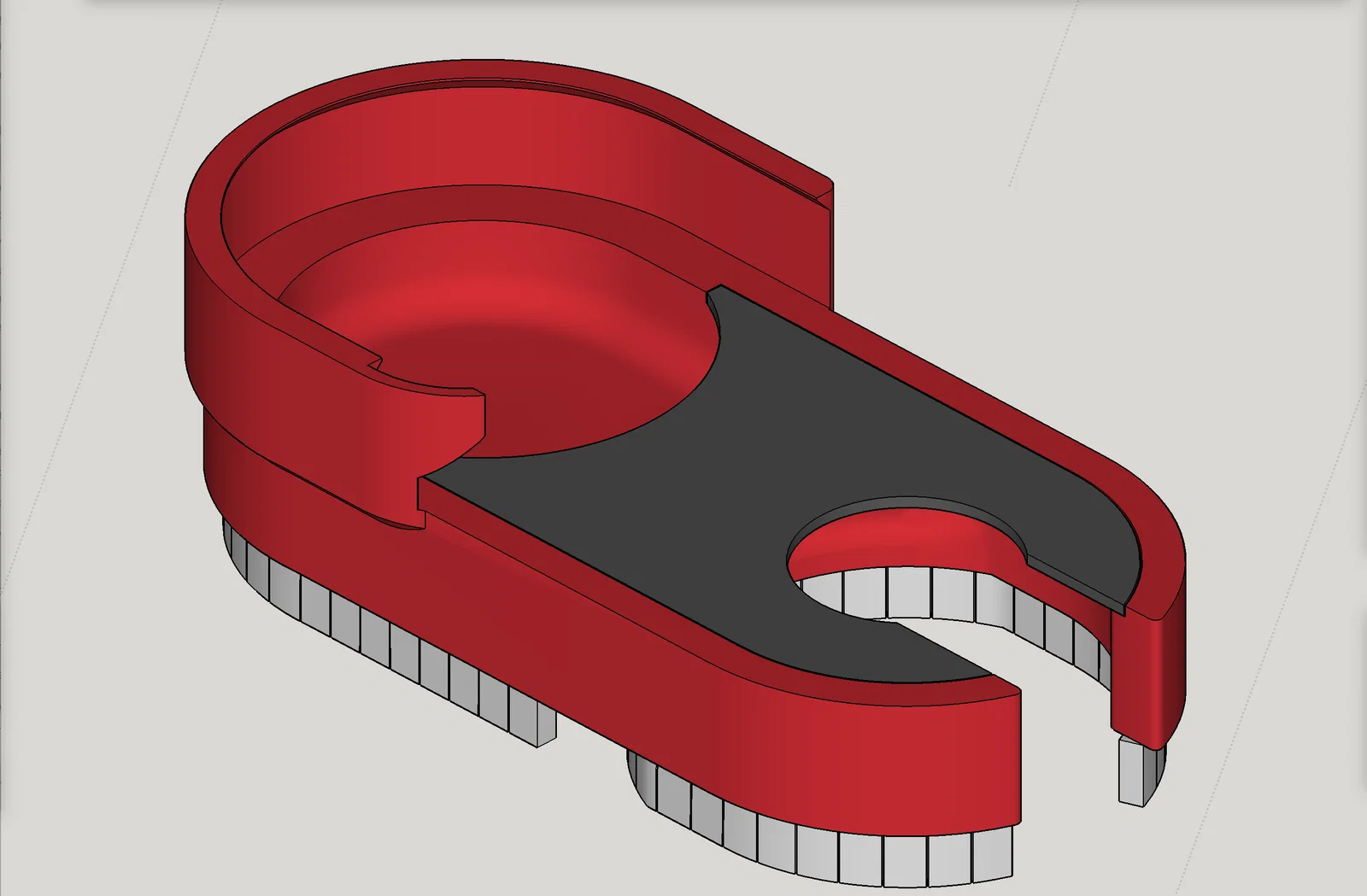

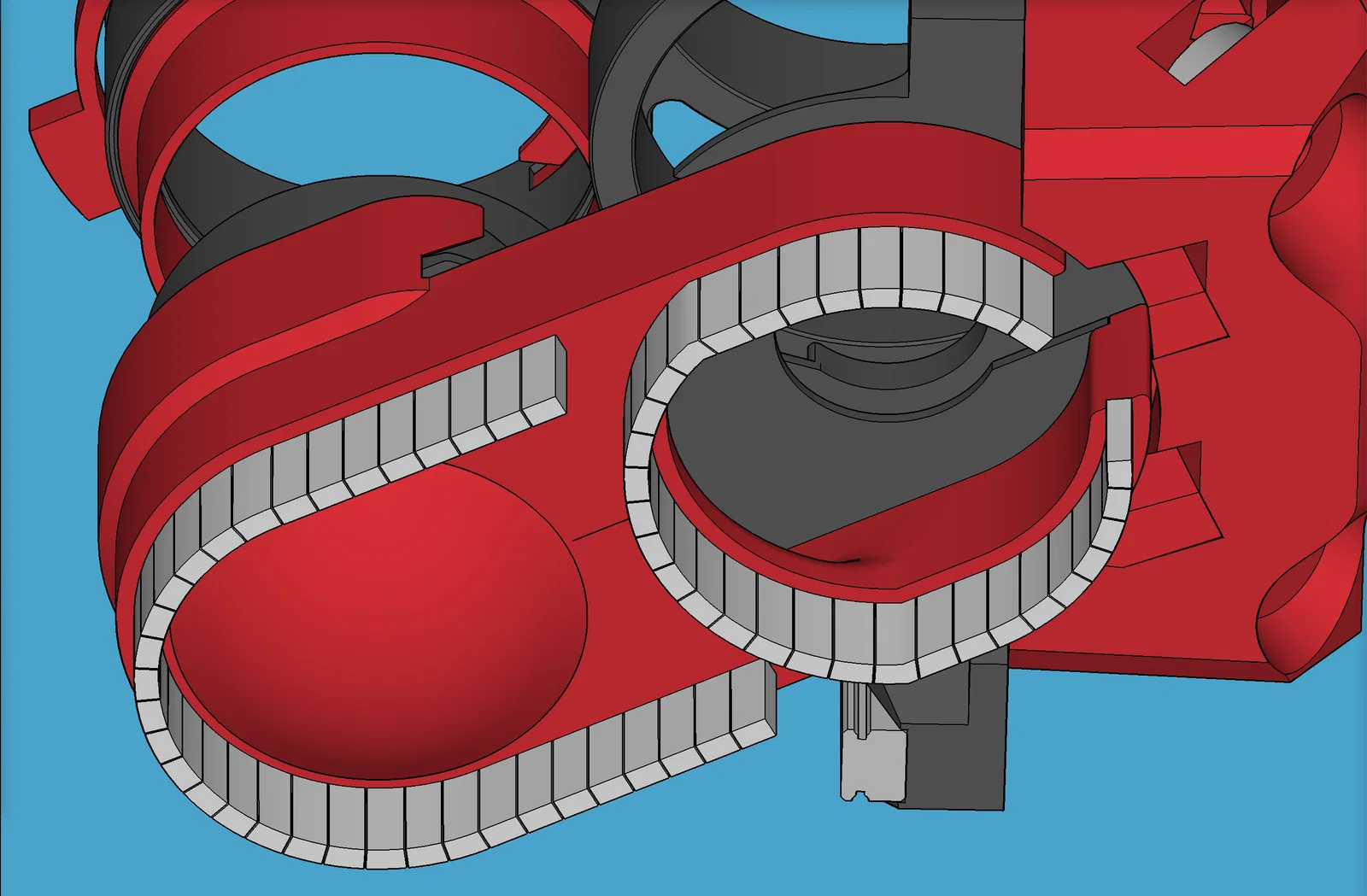

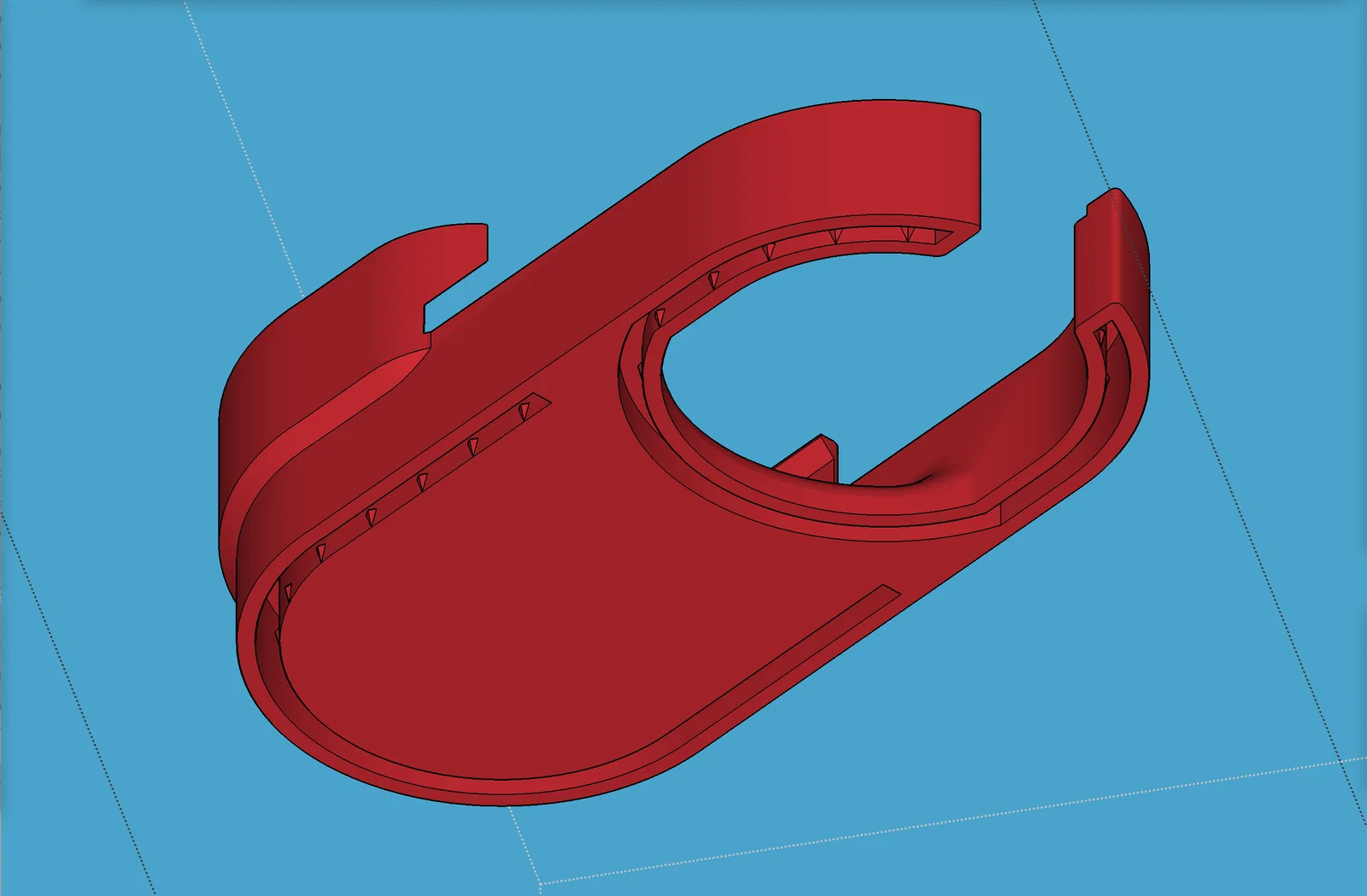

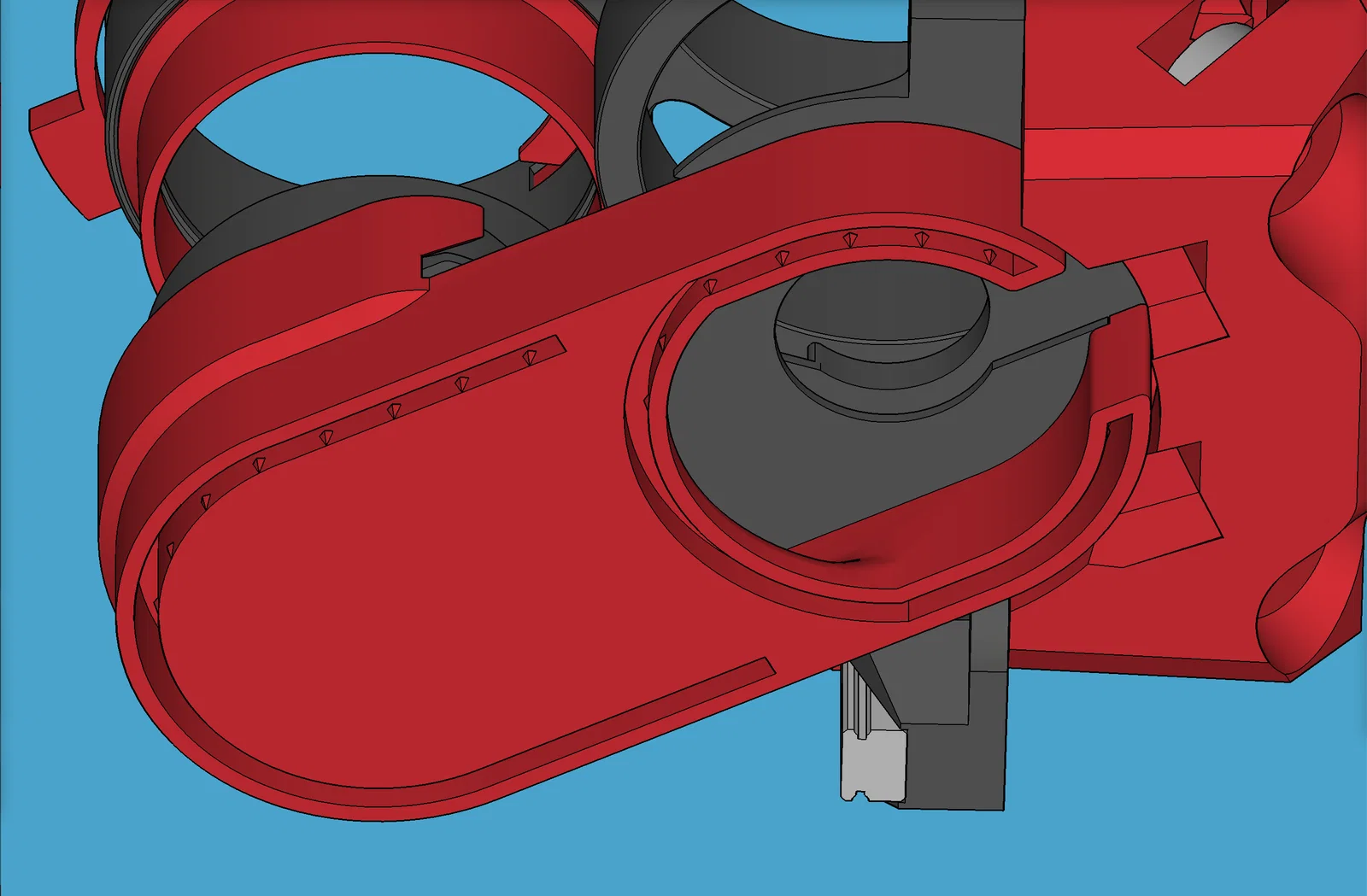

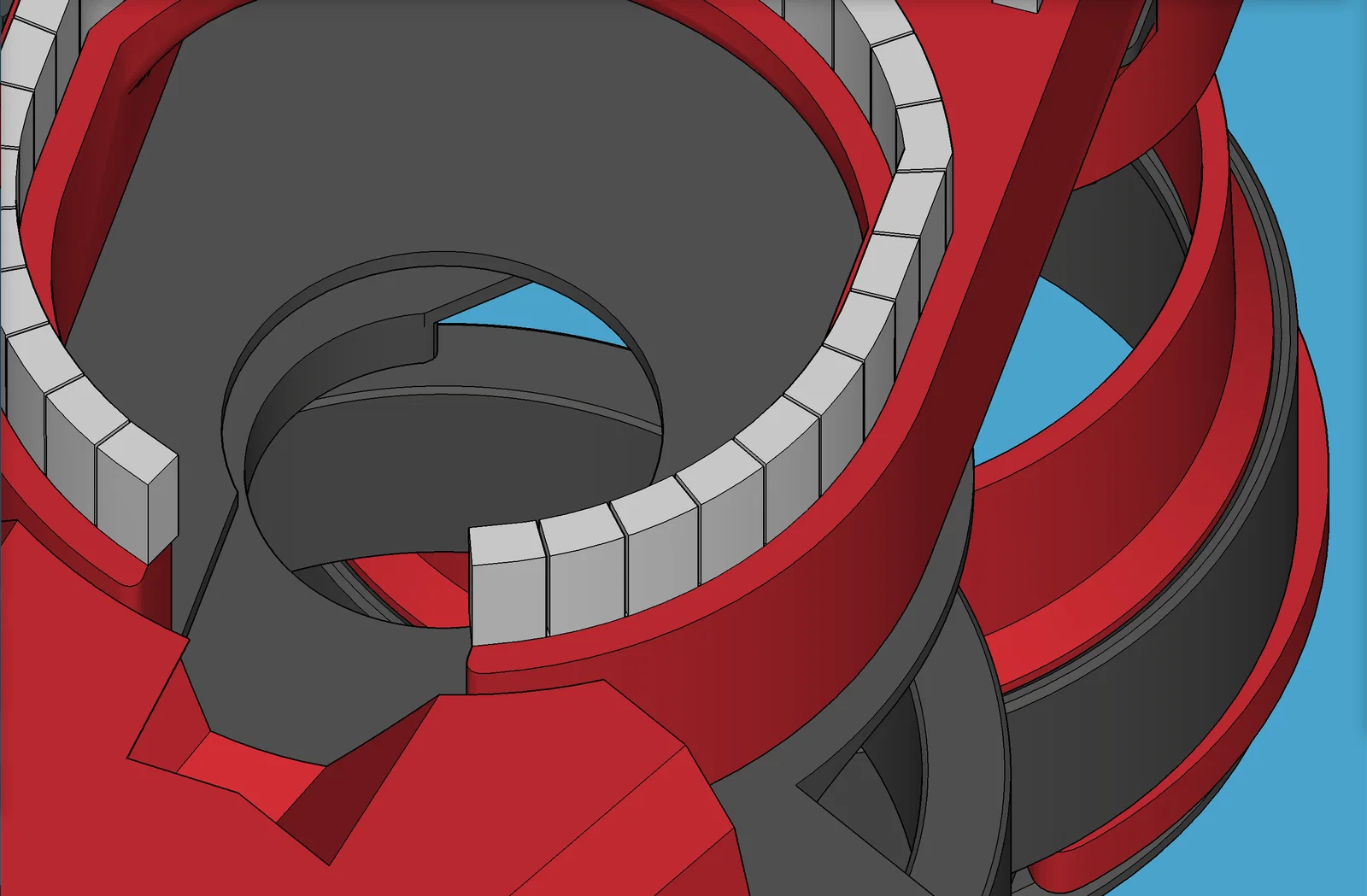

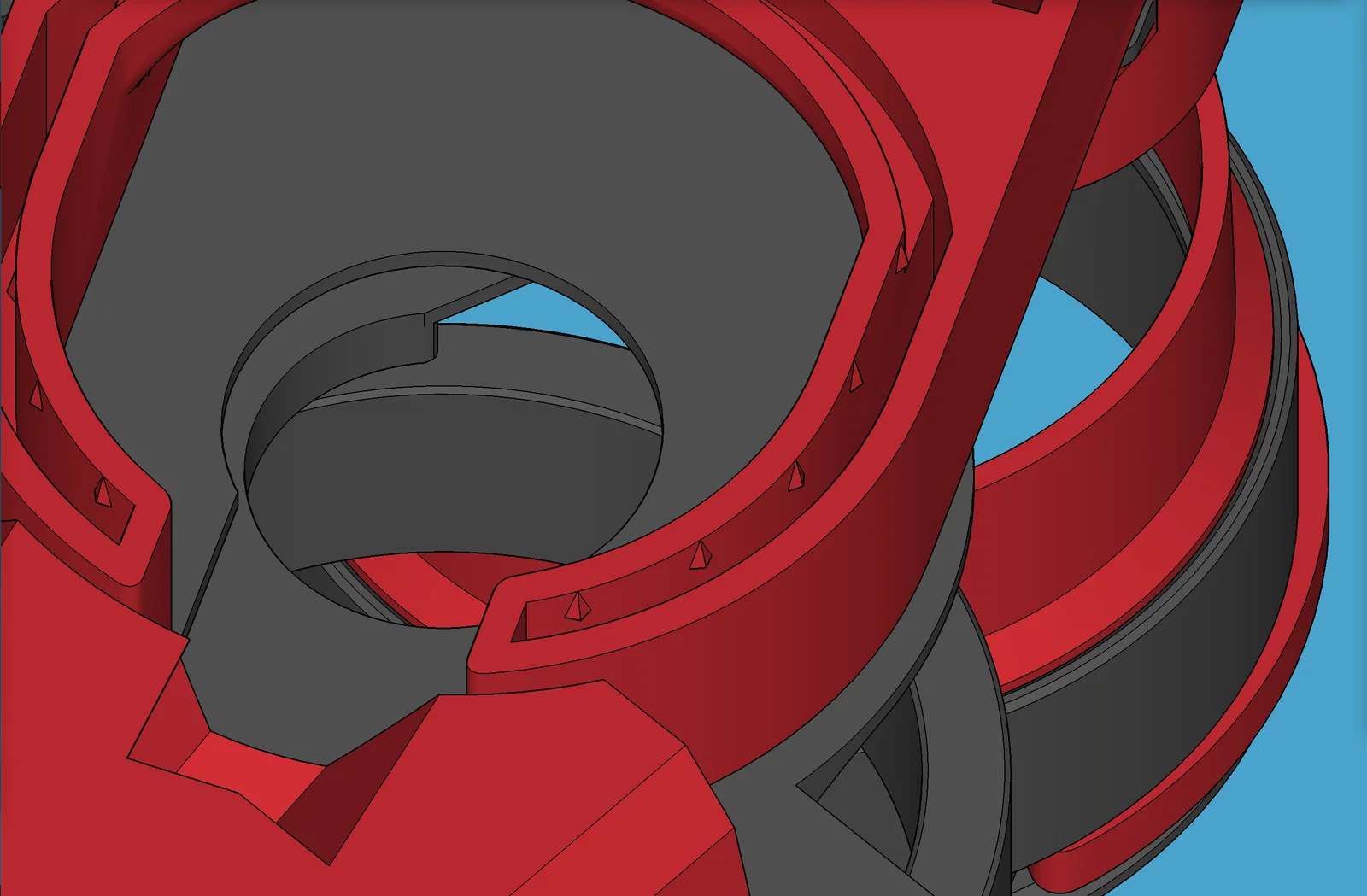

Ở bản v1.0, rãnh lông chổi chạy quanh chu vi, nhưng lỗ hút bụi chỉ nằm ở phía trước. Bản mới này có thêm một vòng lông chổi bao quanh lỗ hút để tăng cường lực hút. Phần rãnh lông chổi giờ có thêm các gai nhỏ để giữ mút EVA chắc chắn hơn. Cảm ơn @clayscustom vì đã gợi ý tính năng này!

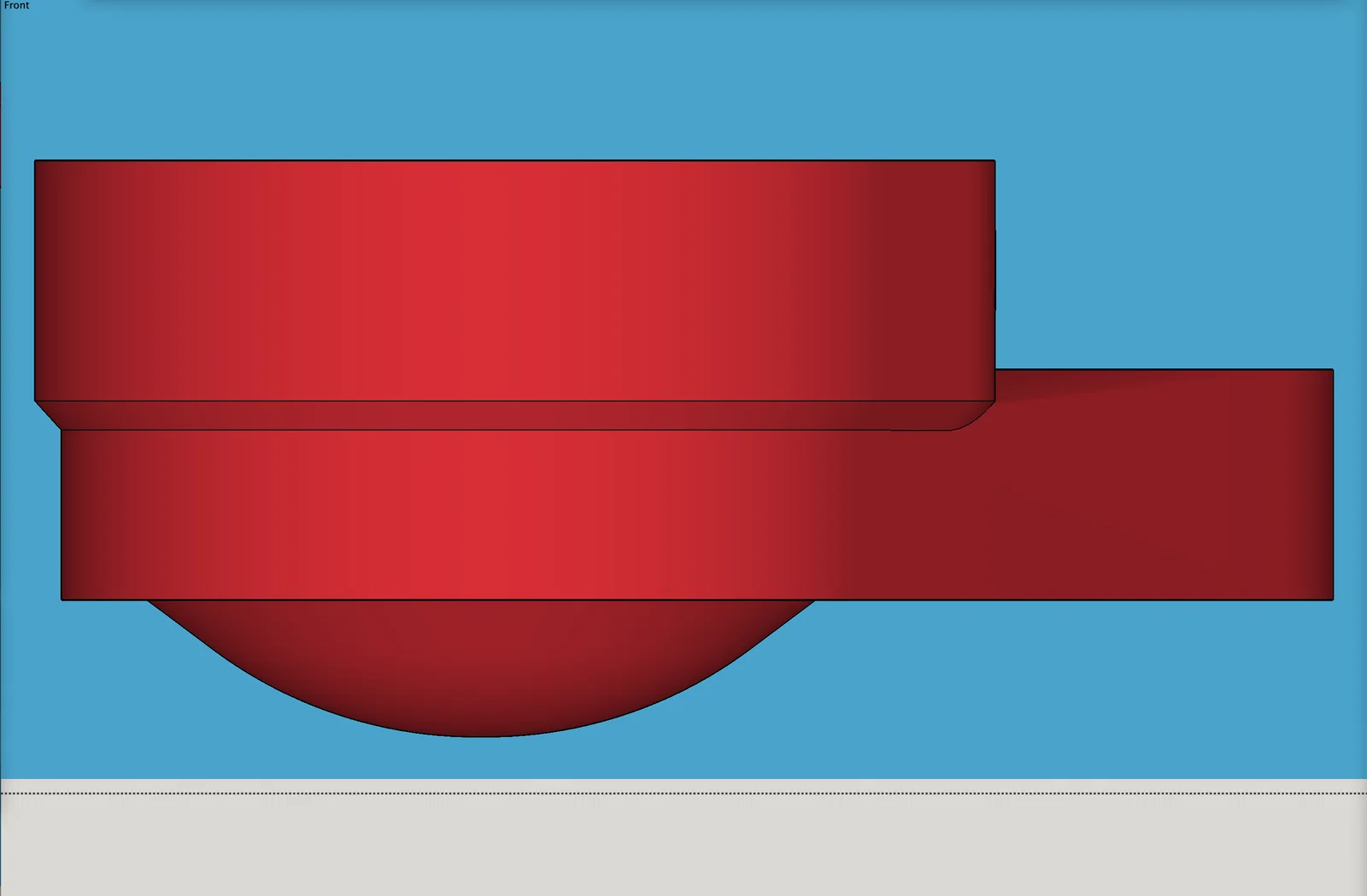

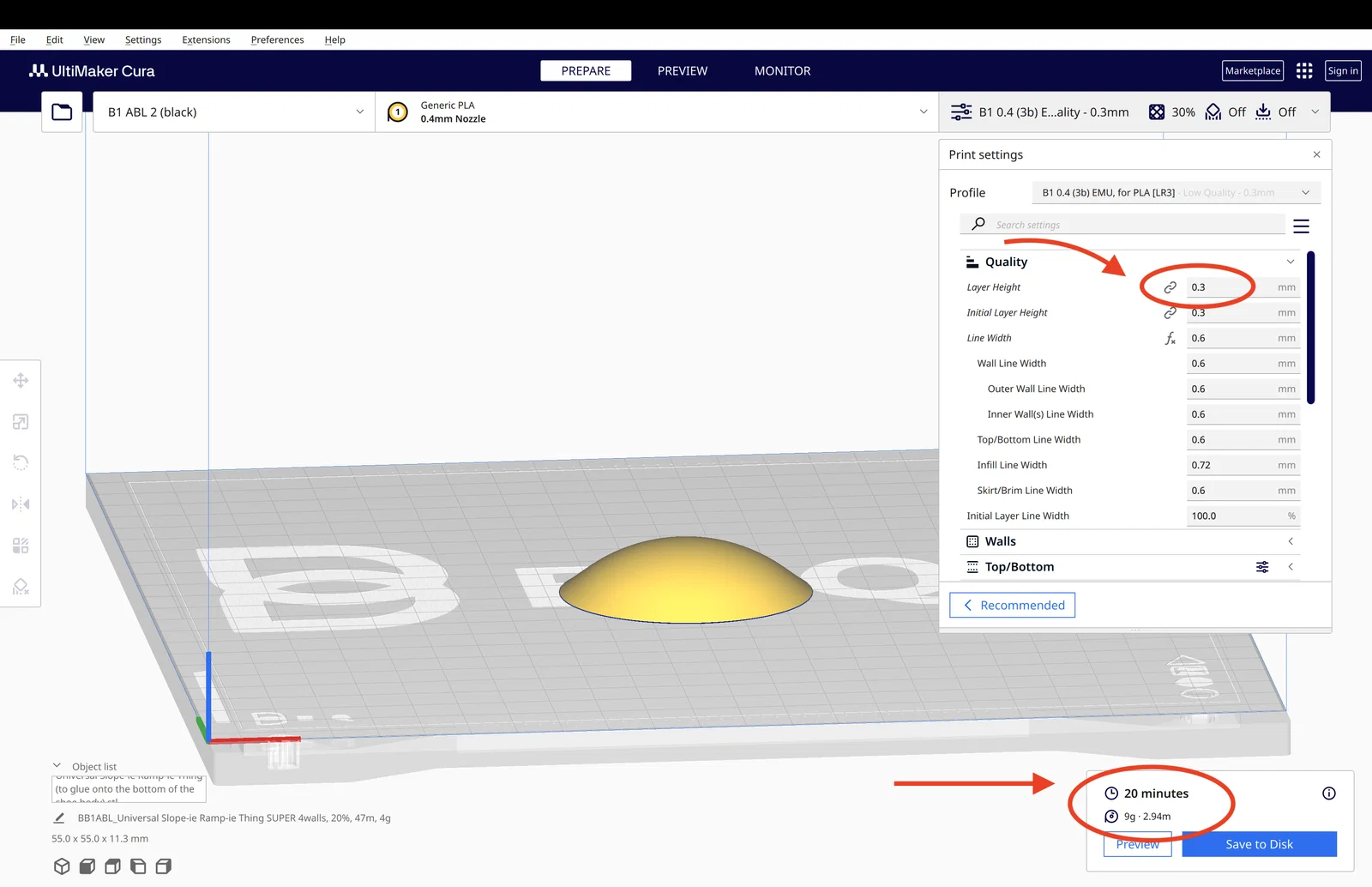

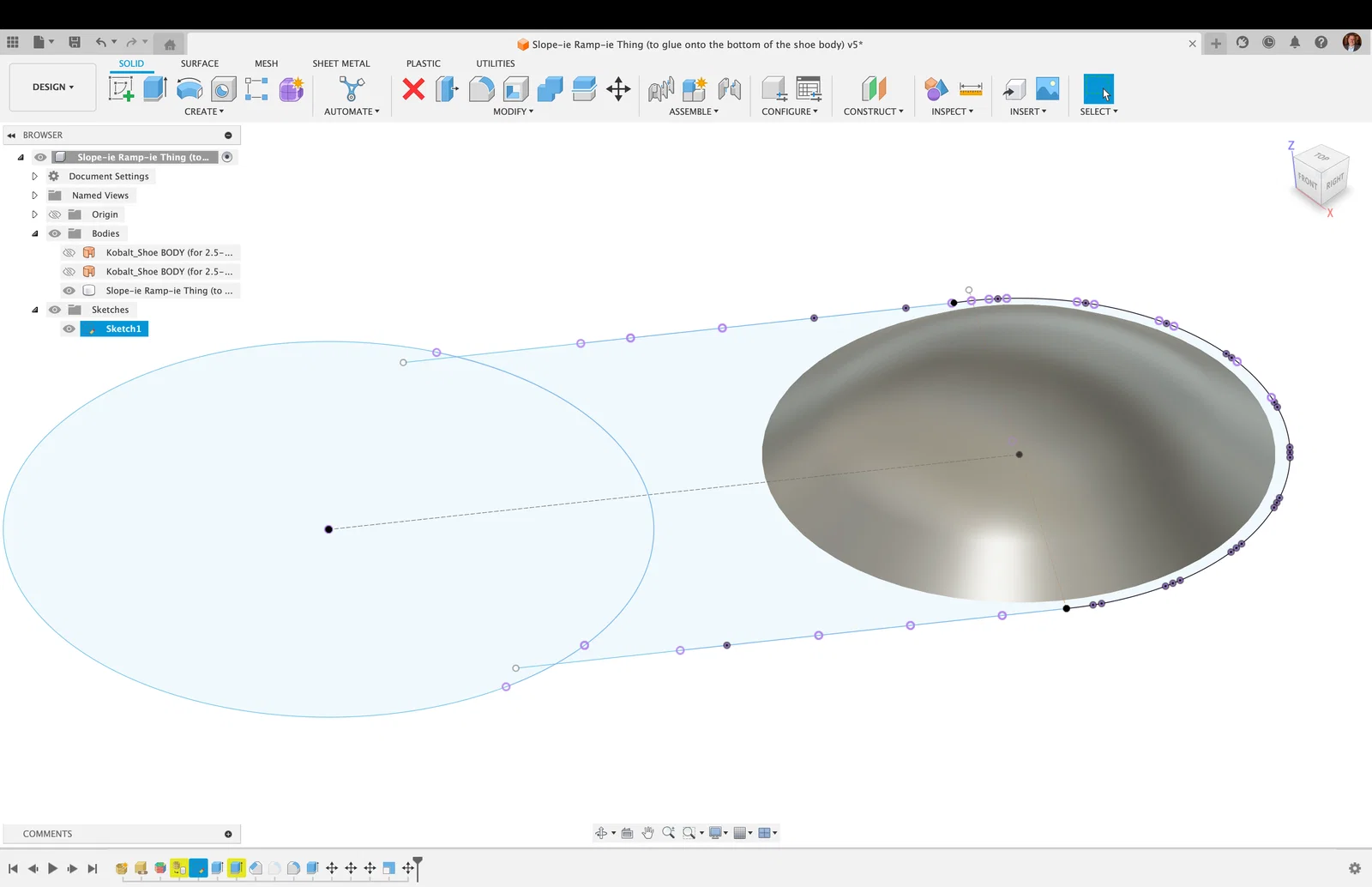

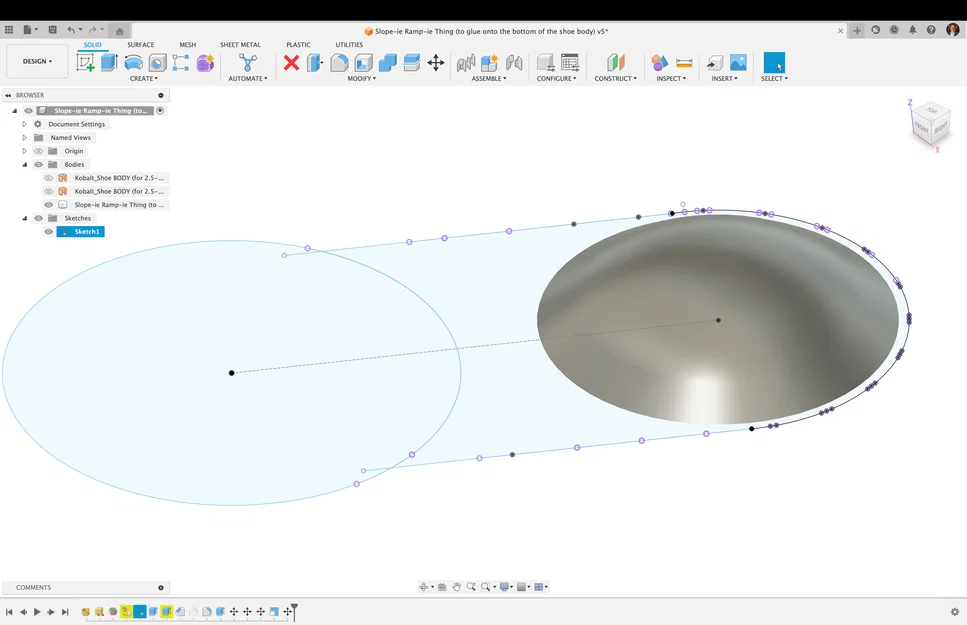

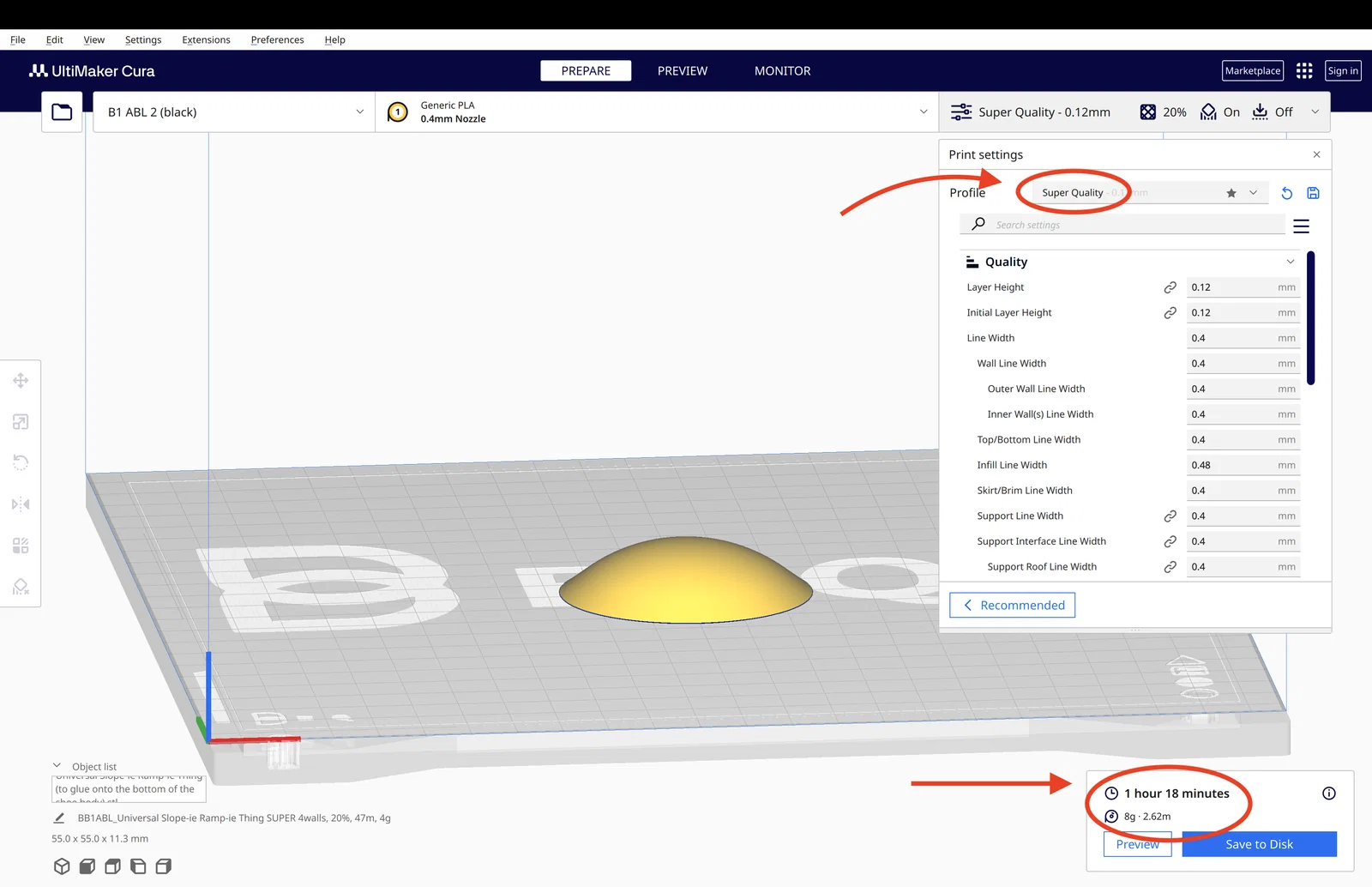

Về "Universal Slope-ie Ramp-ie Thing":

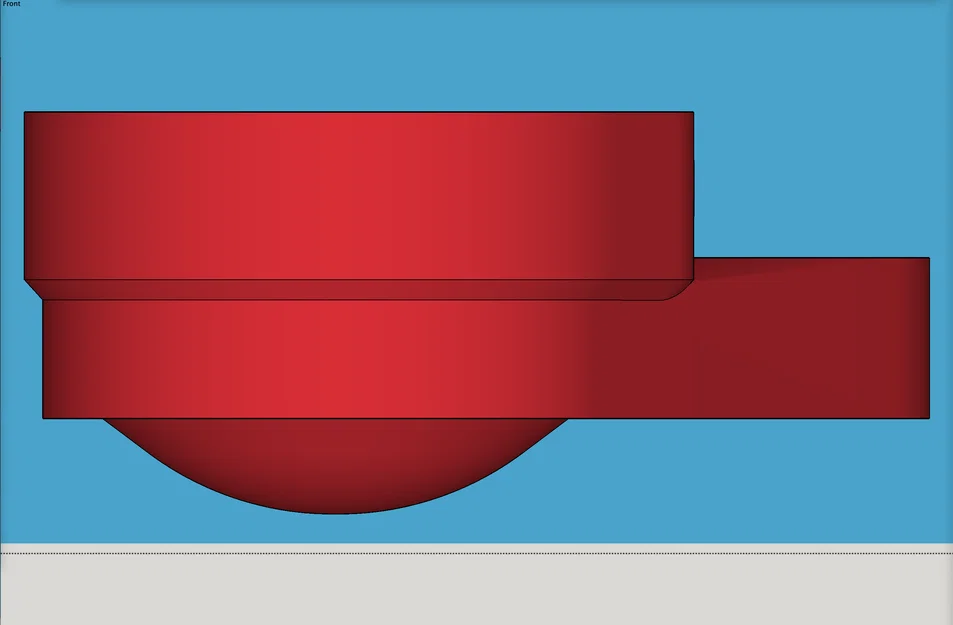

Đây là chi tiết dán thêm vào đáy đế hút bụi (dùng được cho cả Dewalt, Kobalt, Makita). Nó giúp giảm diện tích bề mặt ma sát khi đế trượt trên vật liệu, ngăn lông chổi bị xòe và giúp đế vượt qua các chướng ngại vật nhỏ dễ dàng hơn nhờ thiết kế vát góc.

Hỗ trợ 3 dòng máy phay:

Mình đã hỗ trợ máy phay Kobalt mới vì nó là lựa chọn rất kinh tế và được thiết kế thân thiện với cộng đồng CNC V1E (thậm chí trên vỏ hộp còn in hình LowRider v3!).

Lưu ý: Các file có tên "Universal_" dùng chung cho cả 3 máy, các file có tên riêng thì dùng cho máy đó.
