Absperrschieber | Blast Gate (van chặn hút bụi cho ống HT 110mm/100mm)

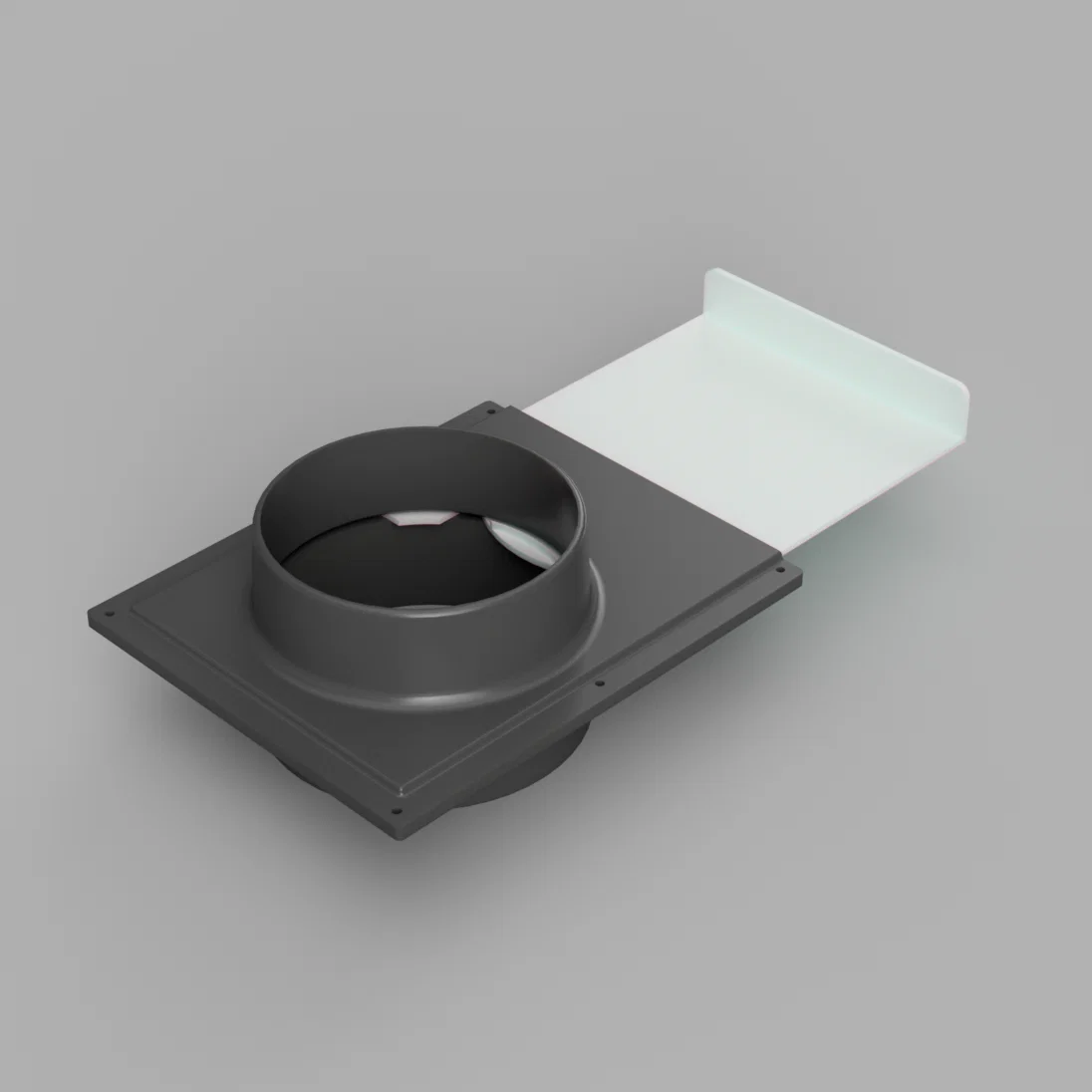

Absperrschieber (blast gate) cho hệ thống hút bụi dành cho ống HT, loại mà gắn vừa khít với ống HT 110mm (ống xám) bán ngoài cửa hàng vật liệu. Mấy mẫu mình từng tải về hay mua trước đây thì chỉ vừa kiểu tạm bợ hoặc phải quấn băng keo. Mẫu này có thể trượt vào phần muffe (đầu cái) của ống HT, rồi trượt tiếp vào đoạn ống (đầu đực) vốn lắp vừa với muffe. Nhờ vậy có thể lắp nó ở giữa hai đoạn ống HT.

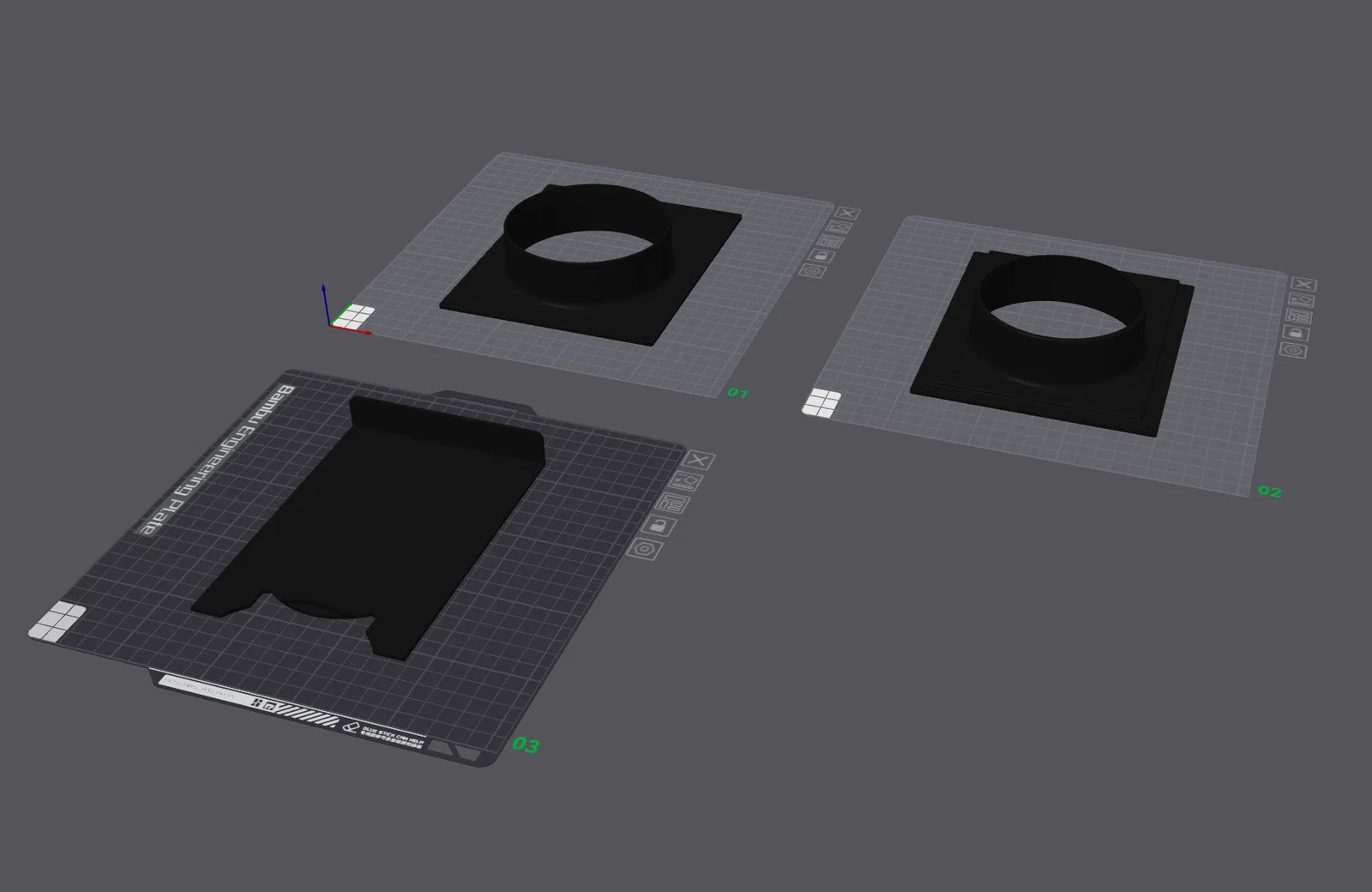

In tấm đế (Grundplatte) với support đặt trên print bed, và chỉnh setting sao cho sau lớp support bạn có được một lớp bề mặt phẳng, mịn.

Update 04.07.2023: Mình tinh chỉnh lại kích thước chút nữa vì vẫn thấy nó hơi lỏng trong ống HT. Phần lá trượt (Schieber) cũng chỉnh lại một chút.

Update 05.07.2023: Đã thêm phiên bản chuyển từ HT 110mm muffe sang ống hút bụi (dust collector hose) 100mm.

Update 10.07.2023: Phiên bản từ HT 110mm muffe sang Quick Connector như cái này https://www.mgh24.de/4805_artikel_schnellanschluss+100+mm+maschine-spiralschlauch.html

Update 14.07.2023: Thêm phiên bản cho cổng máy (machineport) 100mm. Nhờ vậy trước khi nối ống với hệ Quick Connect, bạn có thể gắn một blast gate ngay tại máy. Ví dụ phù hợp với hệ hút bụi Bernardo DC350 hoặc máy cưa bàn (table saw) có cổng 100mm.

-------------------------------------------------------------------------------------------

Blast Gate cho ống HT, cuối cùng cũng fit hoàn hảo với ống 110mm. Không cần silicone, không cần băng keo và không bị hở. Có thể lắp kẹp giữa hai ống HT (một đầu đực/một đầu cái).

In tấm đế với supports trên print bed và chỉnh thông số để sau khi tháo support bạn có một lớp bề mặt mịn, đẹp.

Update 04.07.2023: Chỉnh lại kích thước để fit chặt hơn trong ống, và phần slider cũng được sửa nhẹ.

Update 05.07.2023: Thêm phiên bản từ HT 110mm đầu cái sang ống hút bụi 100mm.

Update 10.07.2023: Thêm phiên bản từ HT 110mm đầu cái sang Quick Connector như link này https://www.mgh24.de/4805_artikel_schnellanschluss+100+mm+maschine-spiralschlauch.html

Update 14.07.2023: Thêm phiên bản kích thước để vừa các cổng máy dùng ống 100mm. Bạn có thể gắn blast gate ngay tại máy trước khi nối qua ống với Quick Connector. Ví dụ fit với máy hút bụi Bernardo DC350 hoặc table saw có cổng hút 100mm.
