Charybdis - Bàn phím Ergonomic

Charybdis - Ergonomic Keyboard

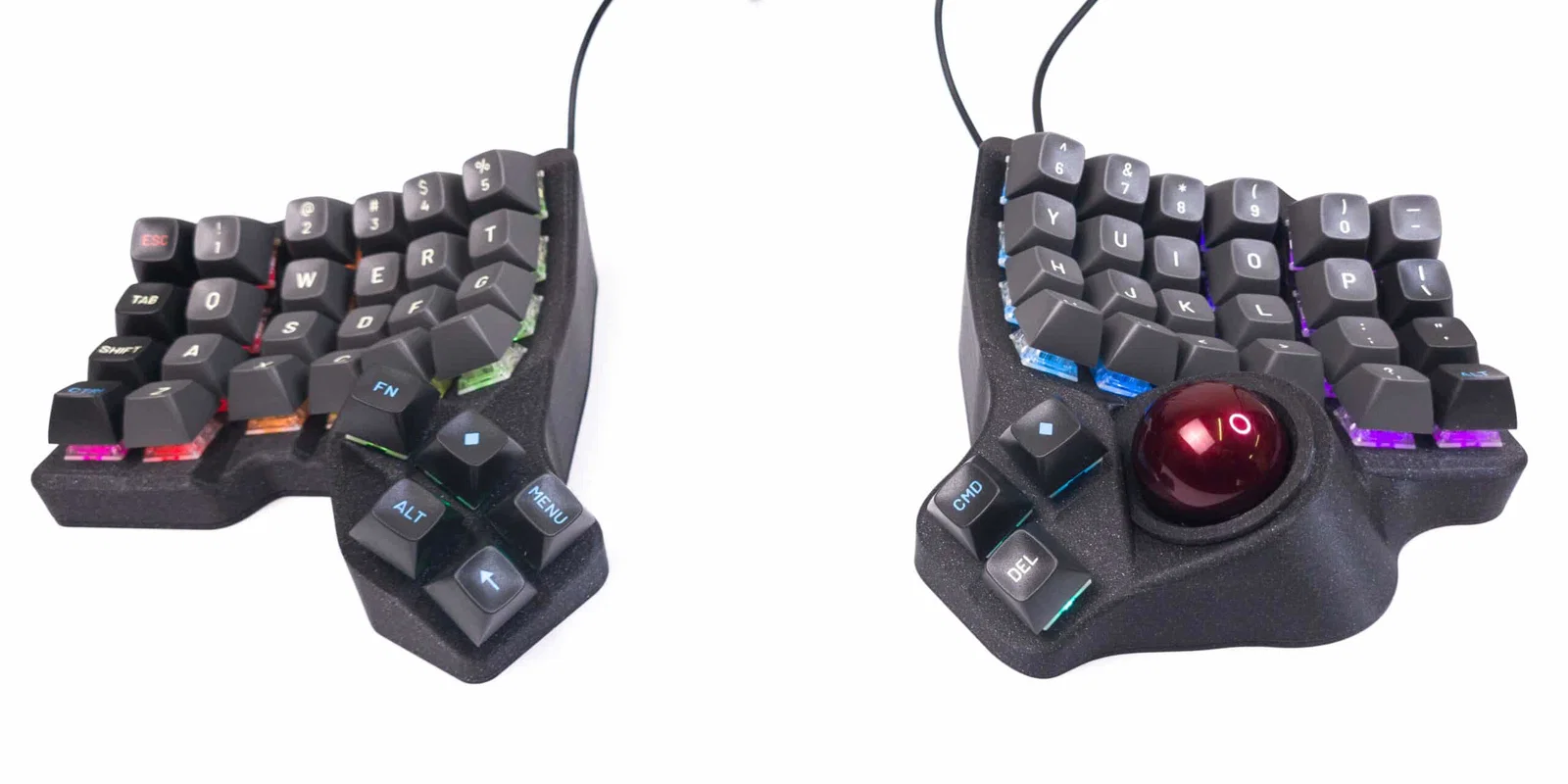

Bàn phím ergonomic có trackball tích hợp.

Được thiết kế để thay thế hoàn toàn chuột, với các linh kiện chất lượng cao do tùy biến và phát triển riêng.

Hướng dẫn in

Thiết lập khuyến nghị:

• PLA - prusament và fillamentum chạy rất ổn
• Chiều cao lớp (layer height) 0.15mm
• Đặt hướng chi tiết quay phần đáy xuống
• Bật supports - dùng grid hoặc tree đều được

Mình dùng profile mặc định 0.15mm Quality trên MK3s và in ra ổn, nên bạn có thể bắt đầu từ đó.

Bạn sẽ cần các phần sau:

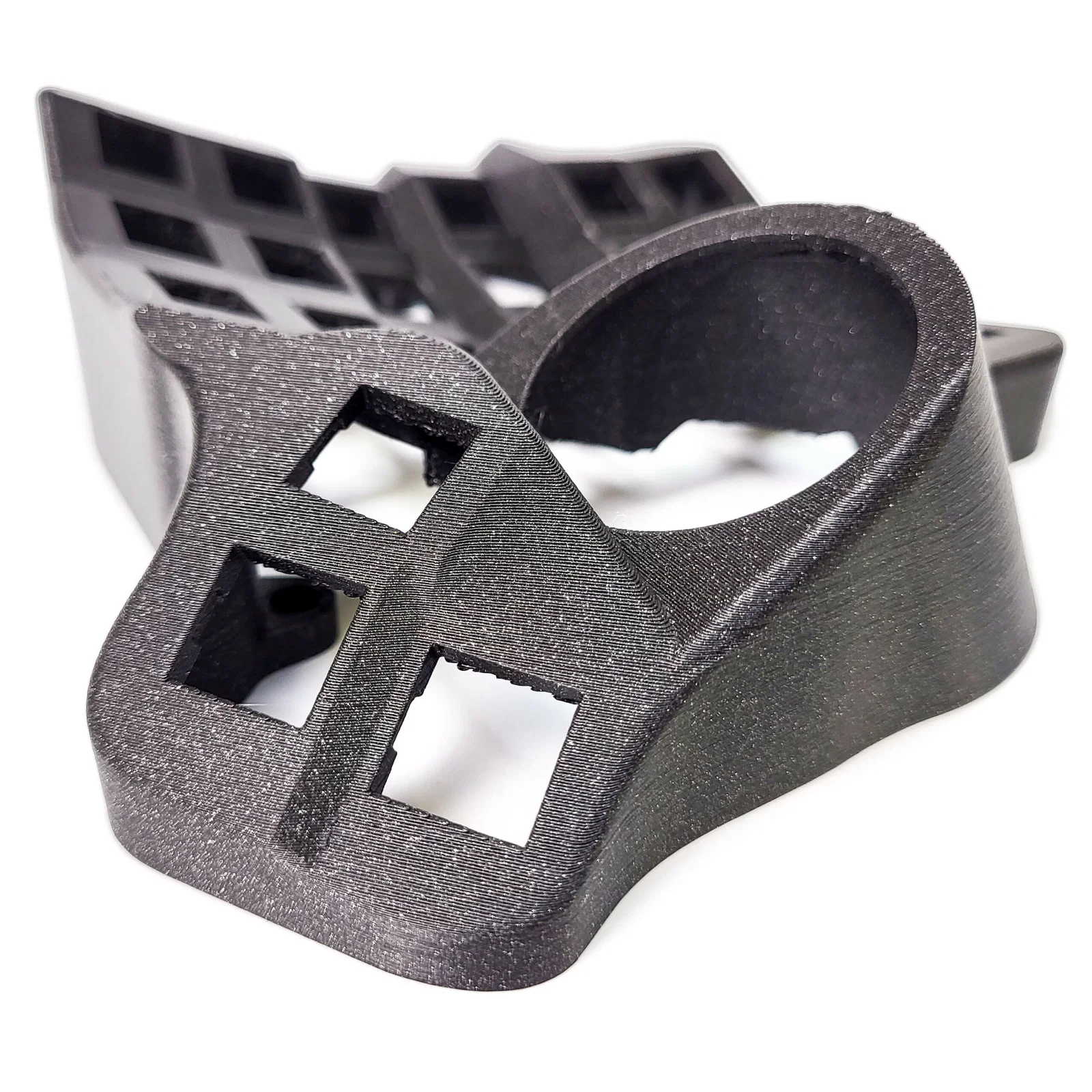

• Case (kèm 2 file: bên phải có trackball, bên trái không có)
• Plate (2 file)
• Tùy chọn: tent (một bản thường, một bản mirror)
• Adapter: top, bottom

Phần cứng bắt buộc

• Hướng dẫn lắp ráp: https://docs.bastardkb.com/
• Danh sách linh kiện cần có: https://github.com/bastardkb/charybdis?tab=readme-ov-file#electronic-components

Về đi dây cho bàn phím, bạn có vài lựa chọn khác nhau:

• Handwire toàn bộ - dùng dây cáp
• Đặt làm flexible PCB - ví dụ từ JLCPCB. File Gerber nằm trong mục release của các kho github tương ứng

Về controller, khuyến nghị dùng splinktegrated hoặc splinky. Bạn cũng có thể dùng controller khác; danh sách tương thích ở đây: https://docs.bastardkb.com/hw/rp2040-community.html

Liên kết

• Trang github: https://github.com/bastardkb/charybdis
• Website: https://bastardkb.com
• Discord: https://bastardkb.com/discord
• Tài liệu: https://docs.bastardkb.com/
