Hộp/khay giữ đạn 22LR (22LR Bullet Holder)

CẬP NHẬT 03MAR24

Mình được nhờ làm

CẬP NHẬT 16NOV18

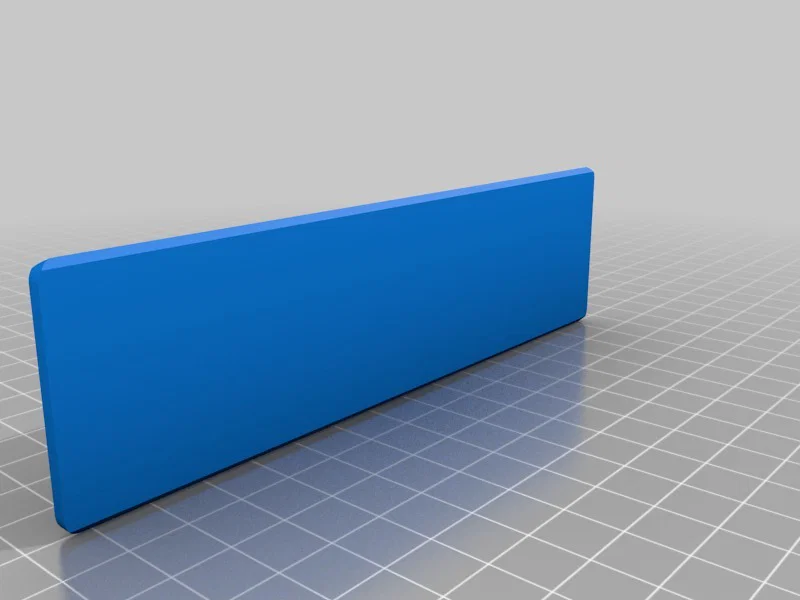

Cuối cùng mình cũng thêm được các nắp tùy chỉnh cho đạn và bốn loại đạn CCI khác nhau (), cũng như nắp và .

CẬP NHẬT 05MAY17

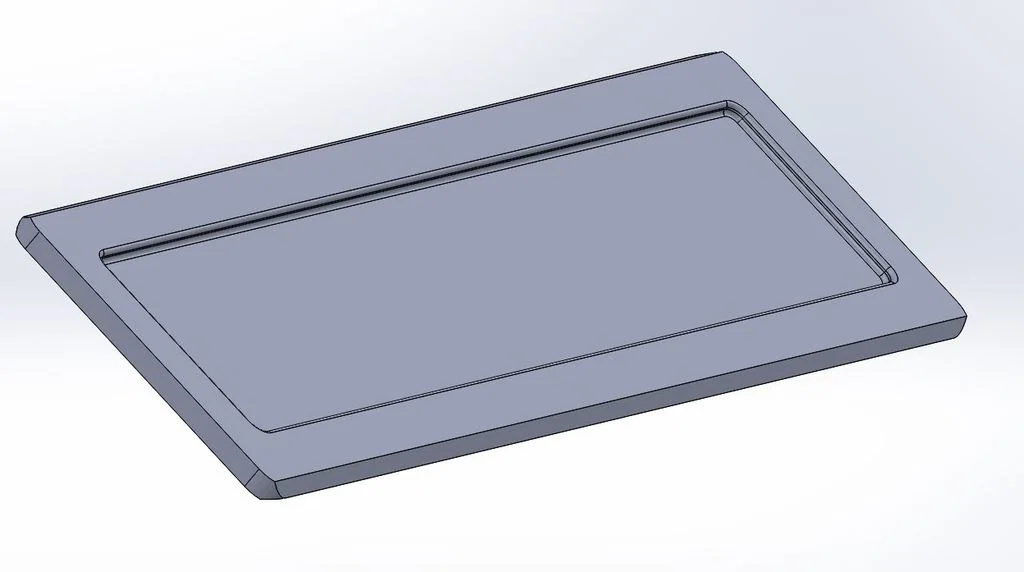

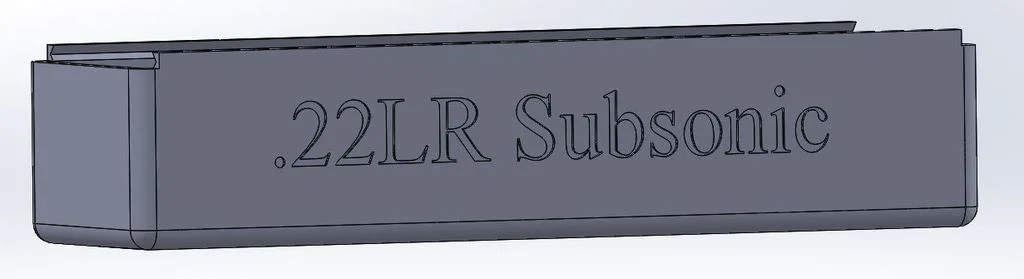

Ok, mình đã thêm file SolidWorks cho ai muốn chỉnh sửa. Mình bỏ các hộp có chữ đi vì thấy nhìn không đẹp. Mình tính là chỉ cần thêm chữ lên nắp, vậy là có thể thay nắp bất cứ khi nào đổi loại đạn bỏ trong hộp.

Ngoài ra, mình cũng thêm một mẫu thiết kế gần như y chang, nhưng được scale lớn hơn một chút ở những chỗ cần thiết để chứa được viên đạn lớn hơn.

CẬP NHẬT

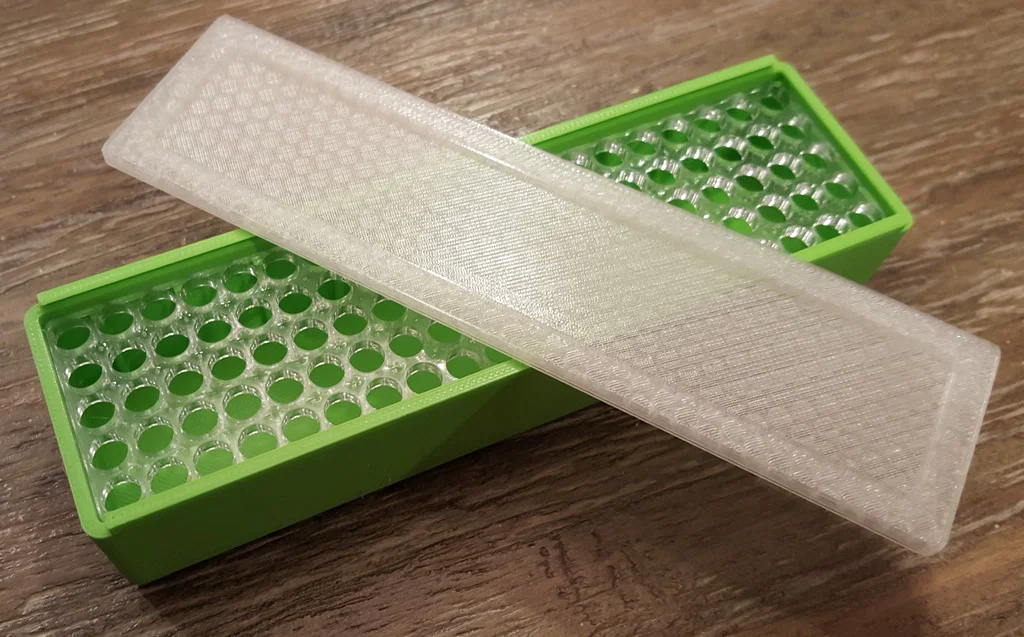

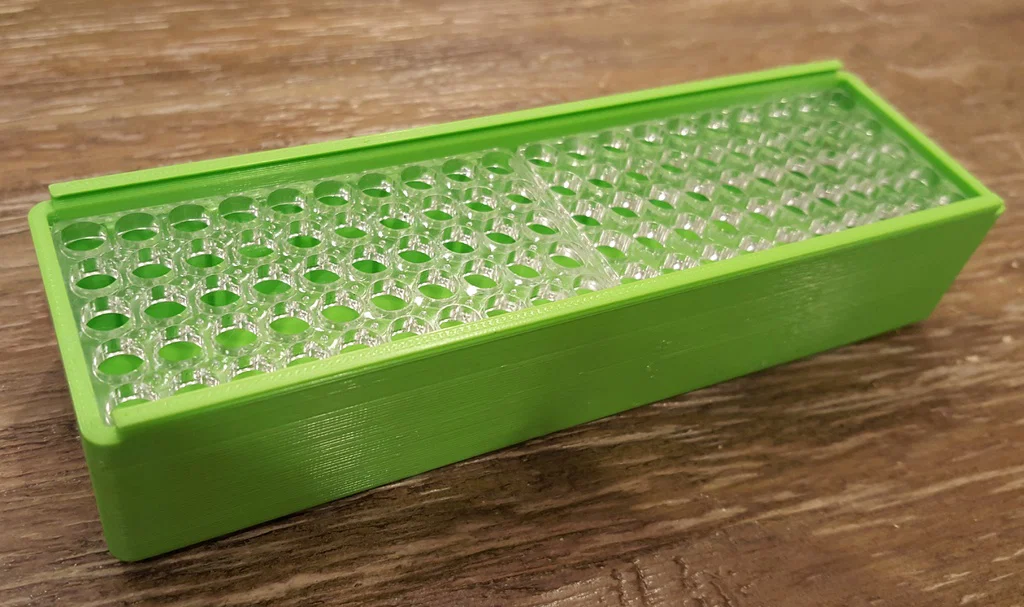

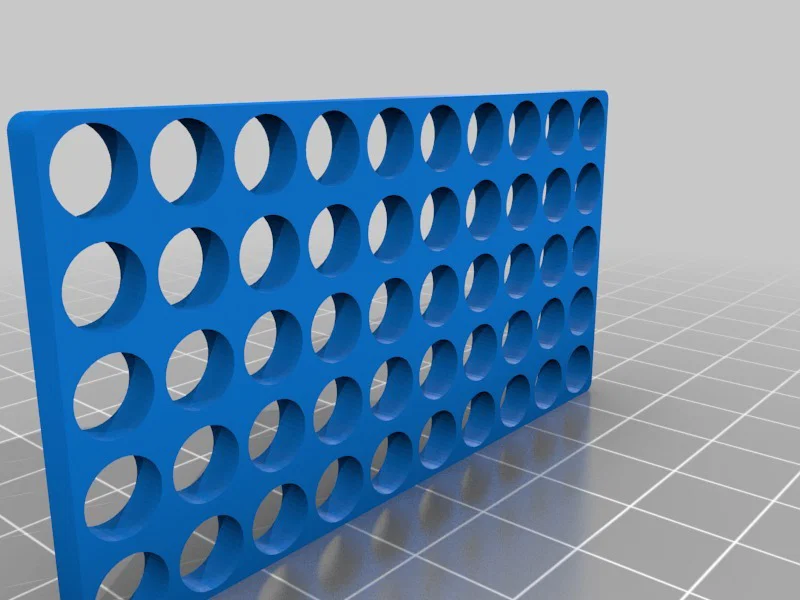

Mình đã thêm khay nhựa giữ 50 viên đạn. Cần 2 khay để lấp đầy holder. Trên các lỗ có vát mép (chamfer) rất nhẹ, zoom kỹ sẽ thấy. Mặt loe (flared side) nên đặt úp xuống build platform. Bạn sẽ cần dùng gì đó để gỡ ba via ở cả hai phía của lỗ. Dùng mũi khoan 15/64 hoặc reamer để làm sạch lỗ, rồi chà cả hai mặt bằng giấy nhám 120 grit để làm mịn bớt các điểm do retract và ba via từ việc khoan/ream lỗ.

Mình sẽ upload các file SolidWorks .SLDPRT khi mình làm cho phần chữ in ra ổn.

Bài đăng gốc

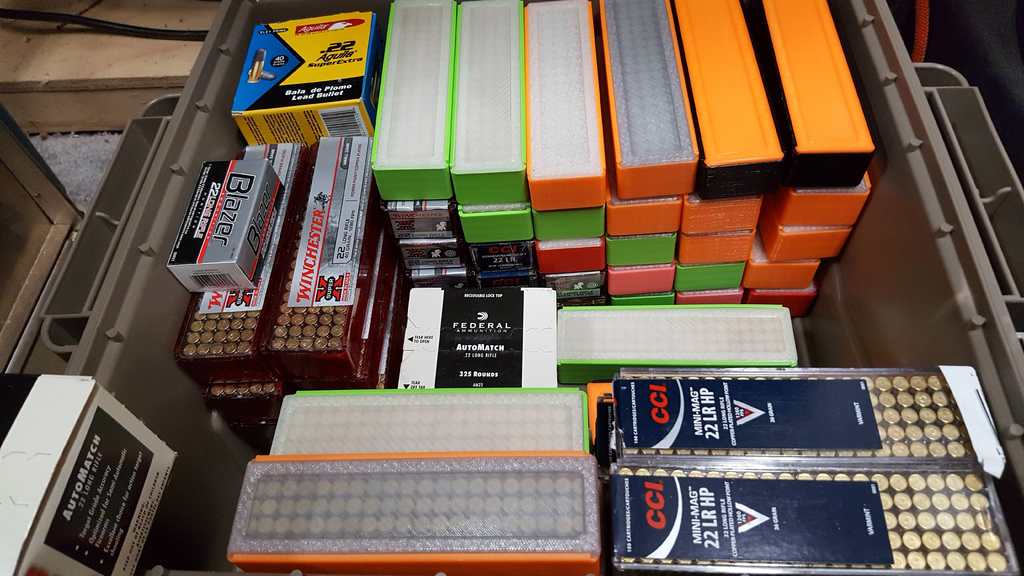

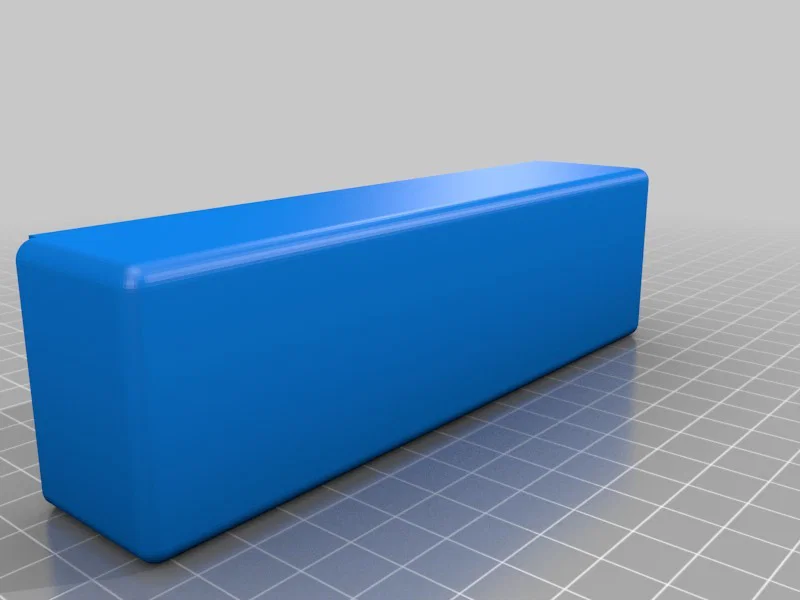

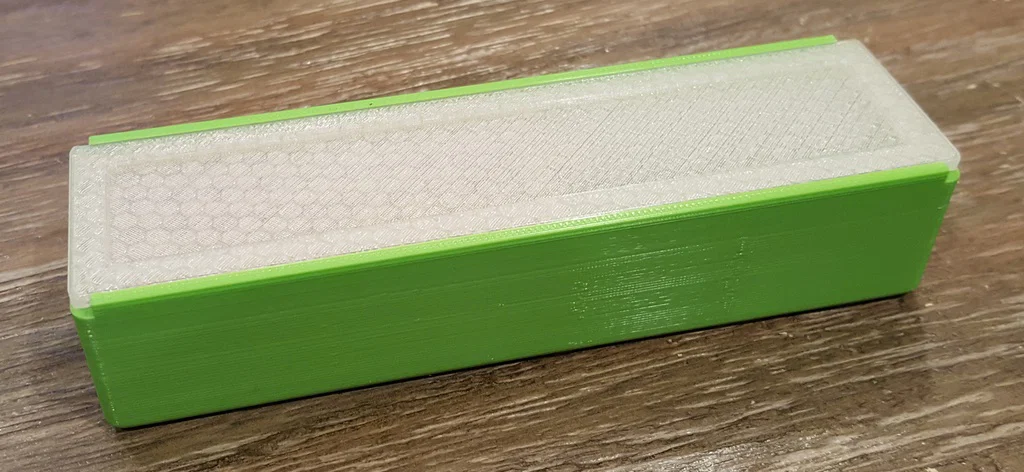

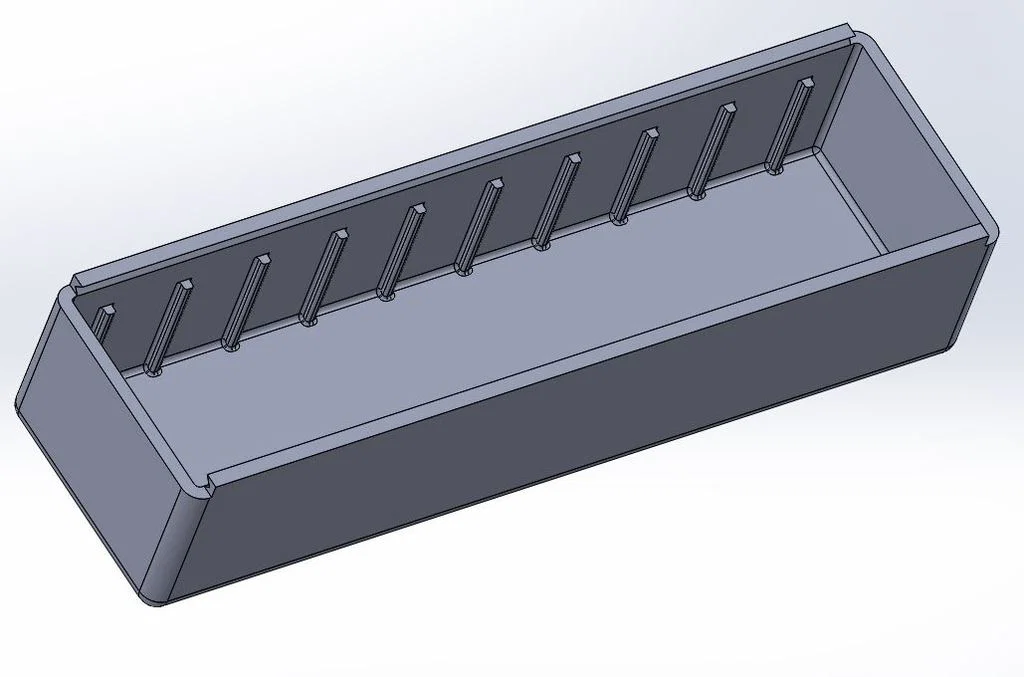

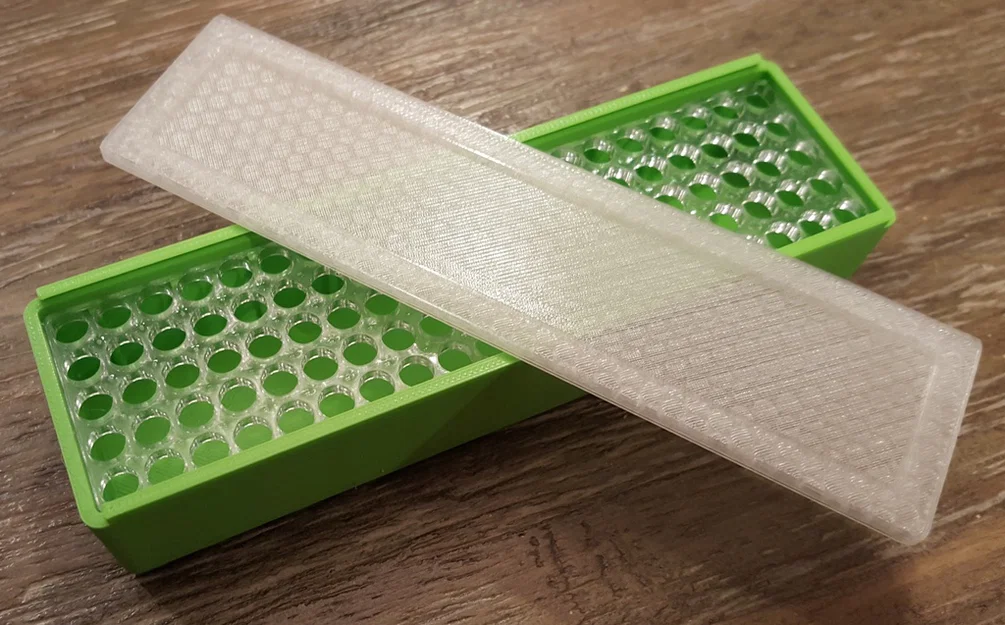

Mình không thích để đạn 22LR trong hộp sữa hay xô thùng, nên mình thiết kế cái bullet holder này để nó vừa với các khay nhựa trong suốt đựng đạn của nhiều hãng khác nhau mà mình đã để dành một thời gian rồi. Nắp khít, nhưng không quá chặt.

Mình CHƯA in thử bất kỳ hộp nào có chữ, nên chưa biết nó ra sẽ như thế nào.

Thiết lập in (Print Settings)

Hãng máy in:

Prusa

Máy in:

Prusa Mk2

Rafts:

Không

Supports:

Không

Độ phân giải (Resolution):

0.2mm

Infill:

20% Hexagonal

Ghi chú:

Tới giờ mình đã in 2 cái bản trơn bằng PLA với thiết lập Prusa tiêu chuẩn, dùng Prusa edition Slic3r.
