Bộ phân loại bu lông hệ metric Gridfinity (Gridfinity Metric Bolt Sorter)

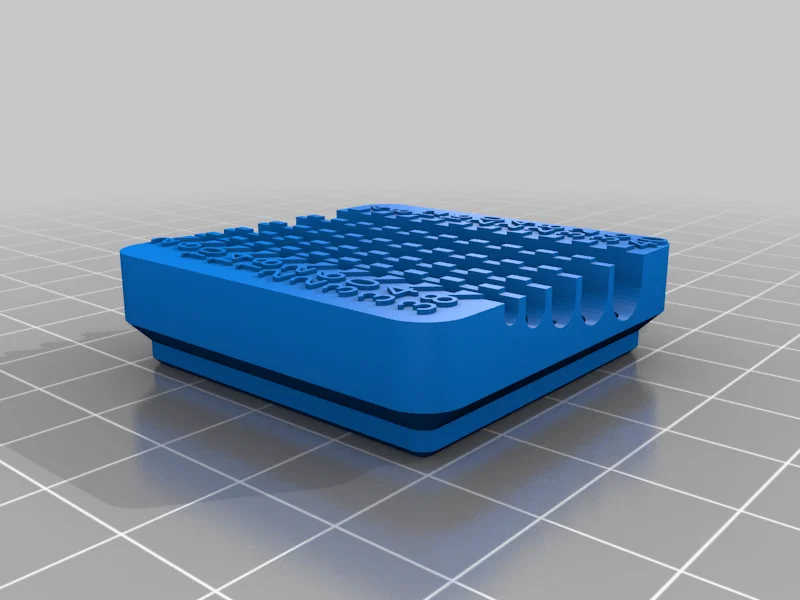

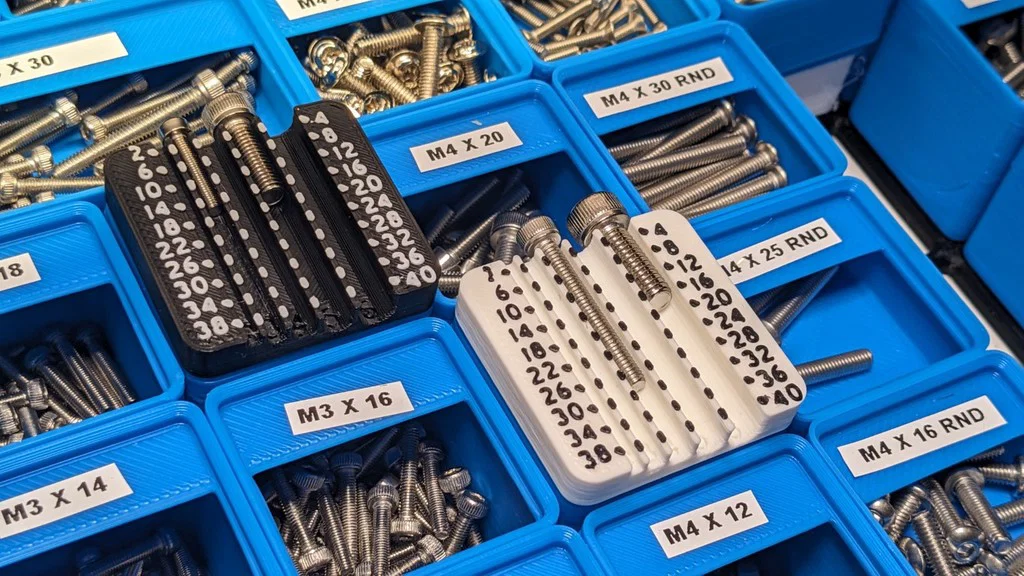

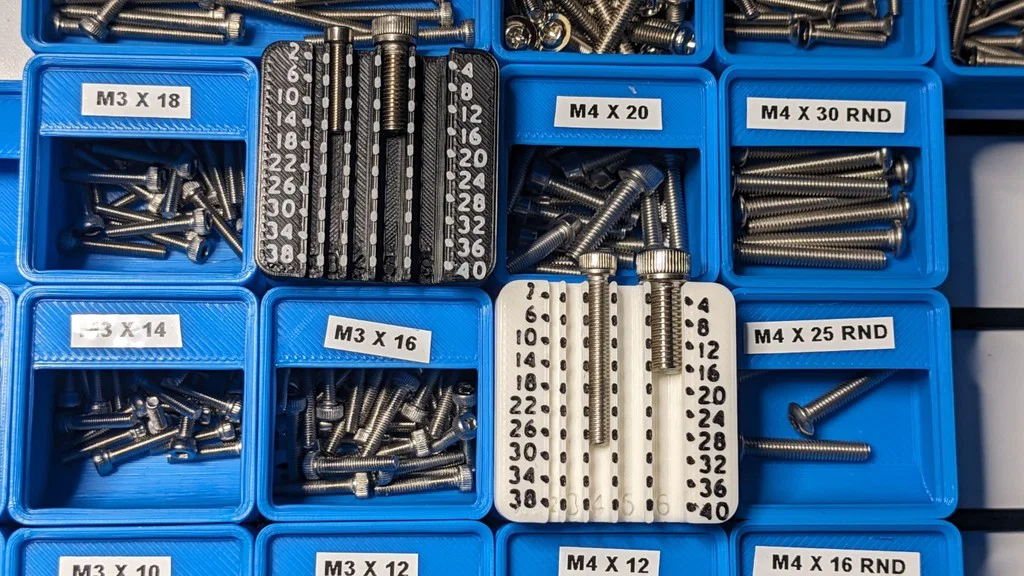

Bộ phân loại bu lông hệ metric mini này được thiết kế để đặt lên trên ngăn kéo chứa các khay Gridfinity bins. Nó có các khe để đo ren đường kính từ M2 đến M6, với chiều dài từ 2mm đến 42mm.

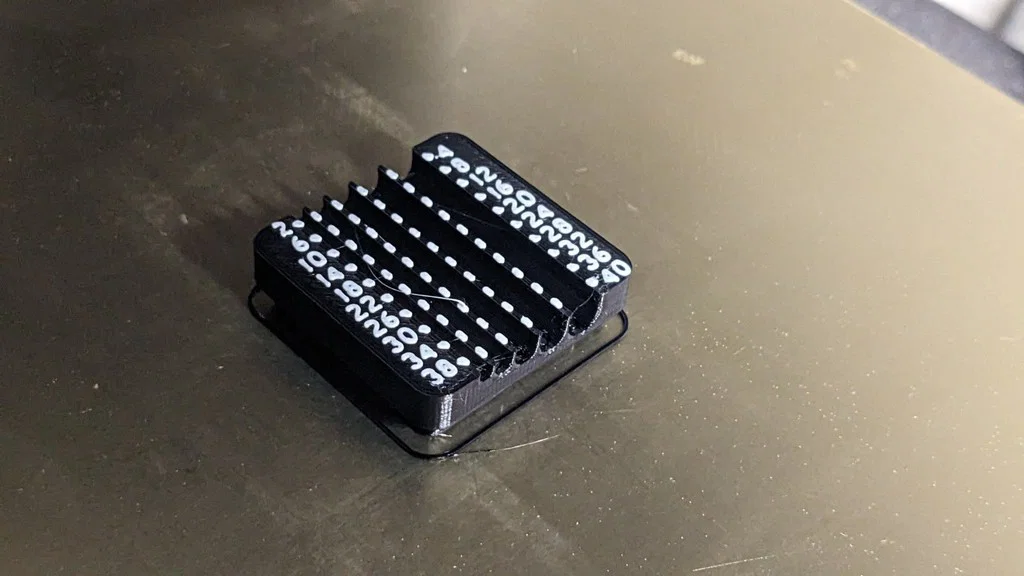

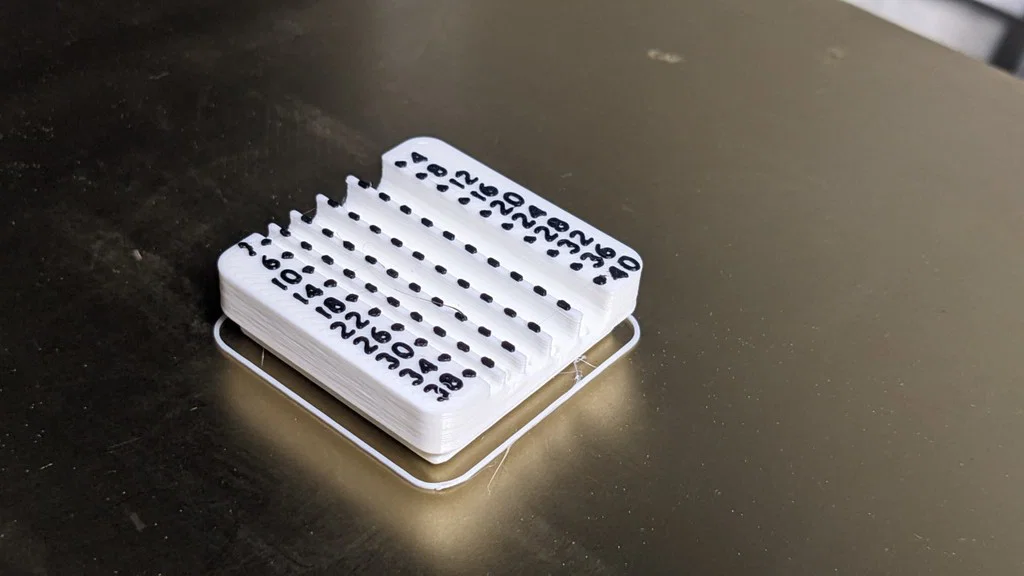

Chữ ở phía trên cao 0,4 mm nên được thiết kế để in với layer 0,2 mm và đổi màu ở đoạn cuối để in chữ bằng một màu khác. Chữ vẫn in ổn với nozzle 0,6 mm trên máy của mình và bật Prusa Slicer Arachne. Mình cũng thêm lệnh gcode M220 S25 trước 2 lớp cuối để giảm feed rate ở đoạn cuối, giúp in chữ chậm hơn. Bạn có thể sẽ ra kết quả đẹp hơn với nozzle 0,4mm.

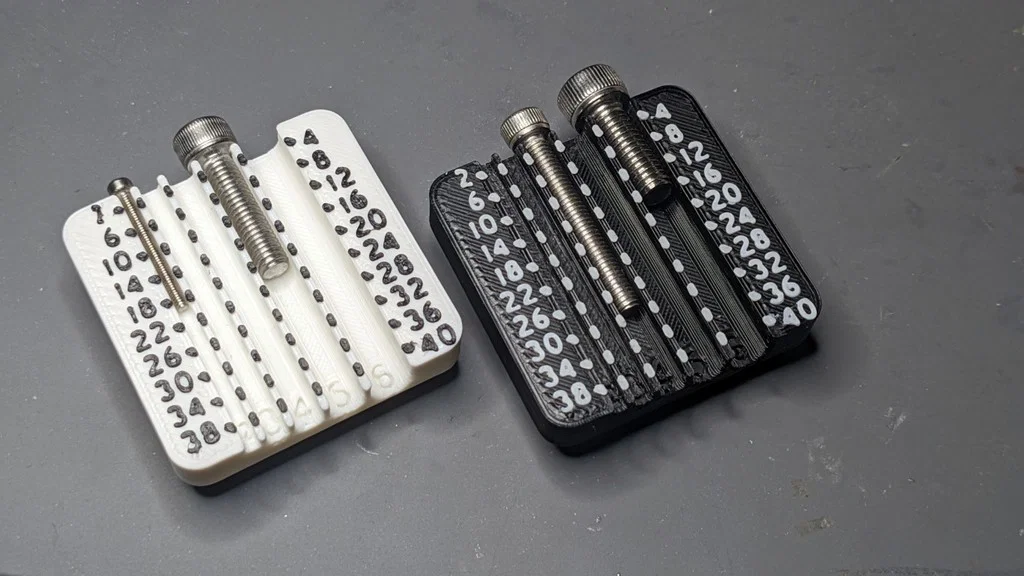

So với một số dụng cụ tương tự khác, mình thích thiết kế này ở chỗ nó đo được cả đường kính ren và chiều dài chỉ trong một thao tác. Ngoài ra, khi in 2 màu thì các vạch đánh dấu chiều dài sẽ đậm và dễ đọc hơn so với vài thiết kế khác chỉ có các vạch gạch mảnh.

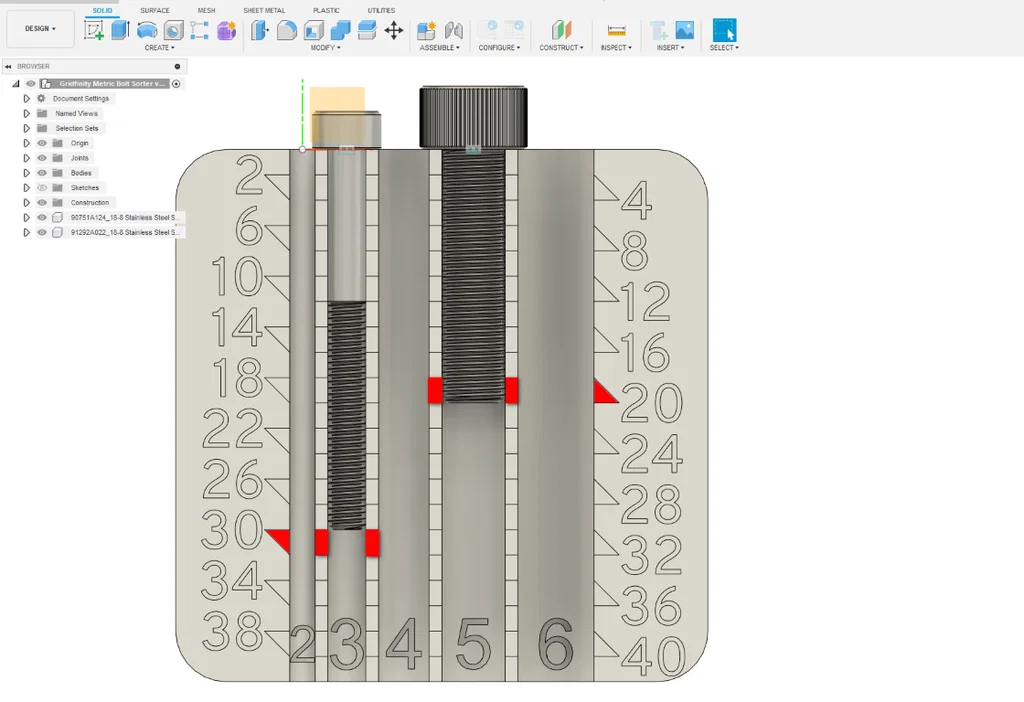

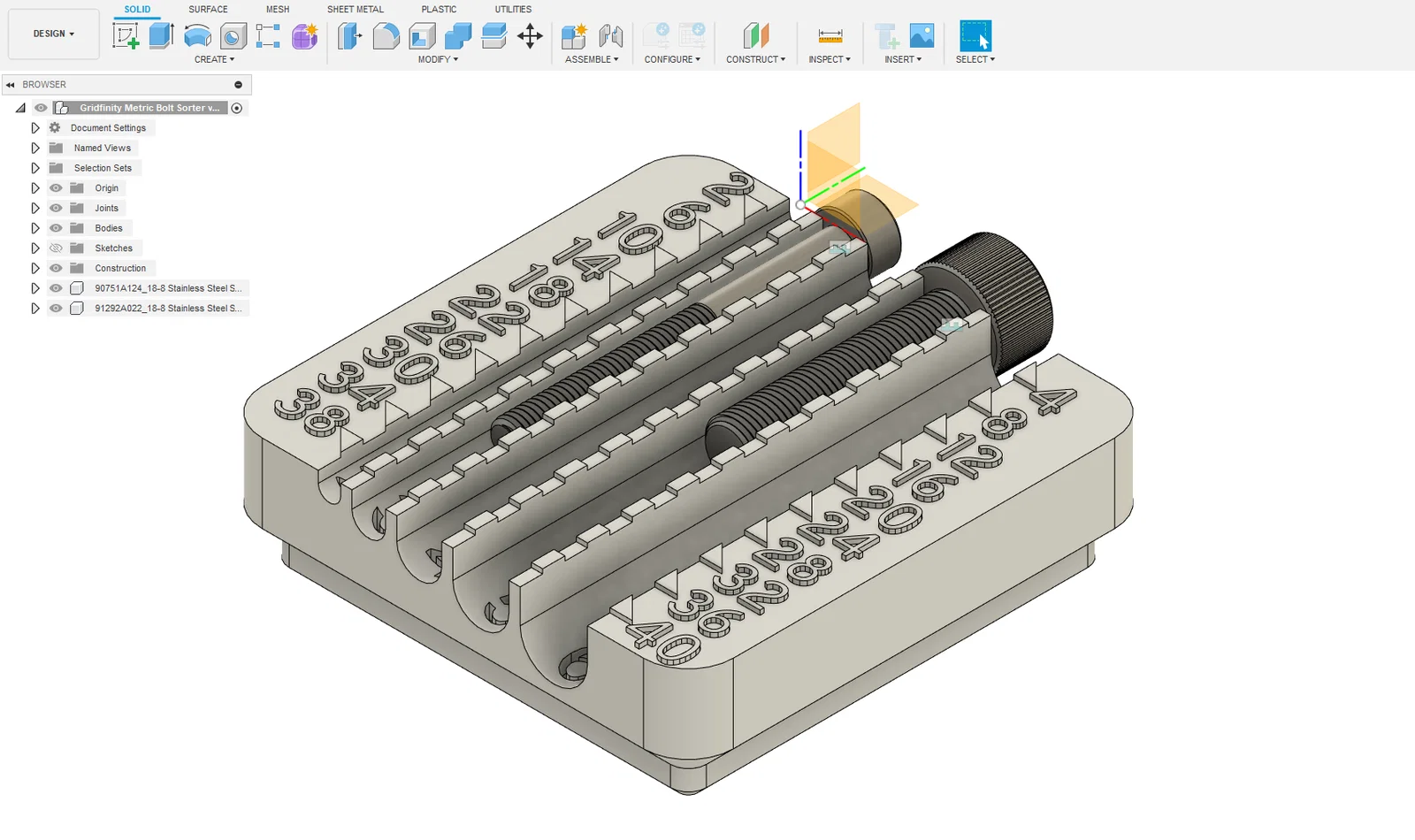

Cách Mình Thiết Kế Mẫu Này
