Khay/kẹp sắp xếp dây jumper/cáp V2.0 (Arduino, Elegoo, v.v.)

Cập nhật 02/03/2024:

Version 2.0 hiện đã có, dựa trên những góp ý rất hữu ích—cảm ơn mọi người. File STL có thể kéo thả vào bất kỳ slicer nào để xuất G-code. Mình có kèm file STEP và file SolidWorks nếu bạn muốn tự thêm lỗ (ví dụ để gắn magnet hoặc bắt vít), hoặc đơn giản là dán nó lên bức tường gần nhất. File test từ version 1.0 vẫn hữu ích với một số bạn nên mình sẽ giữ lại. V1.0 được lưu trữ trong mục “Other Files”.

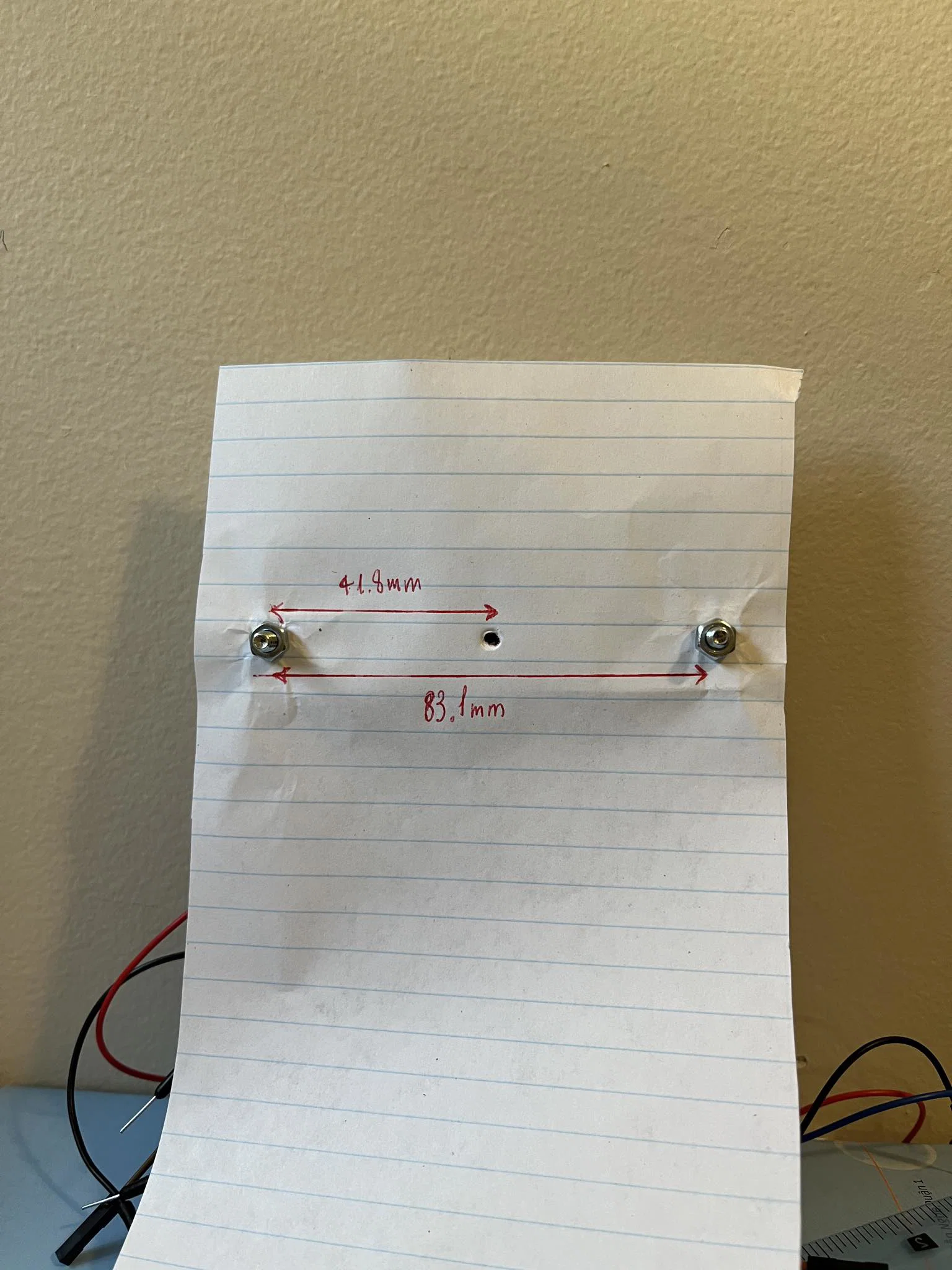

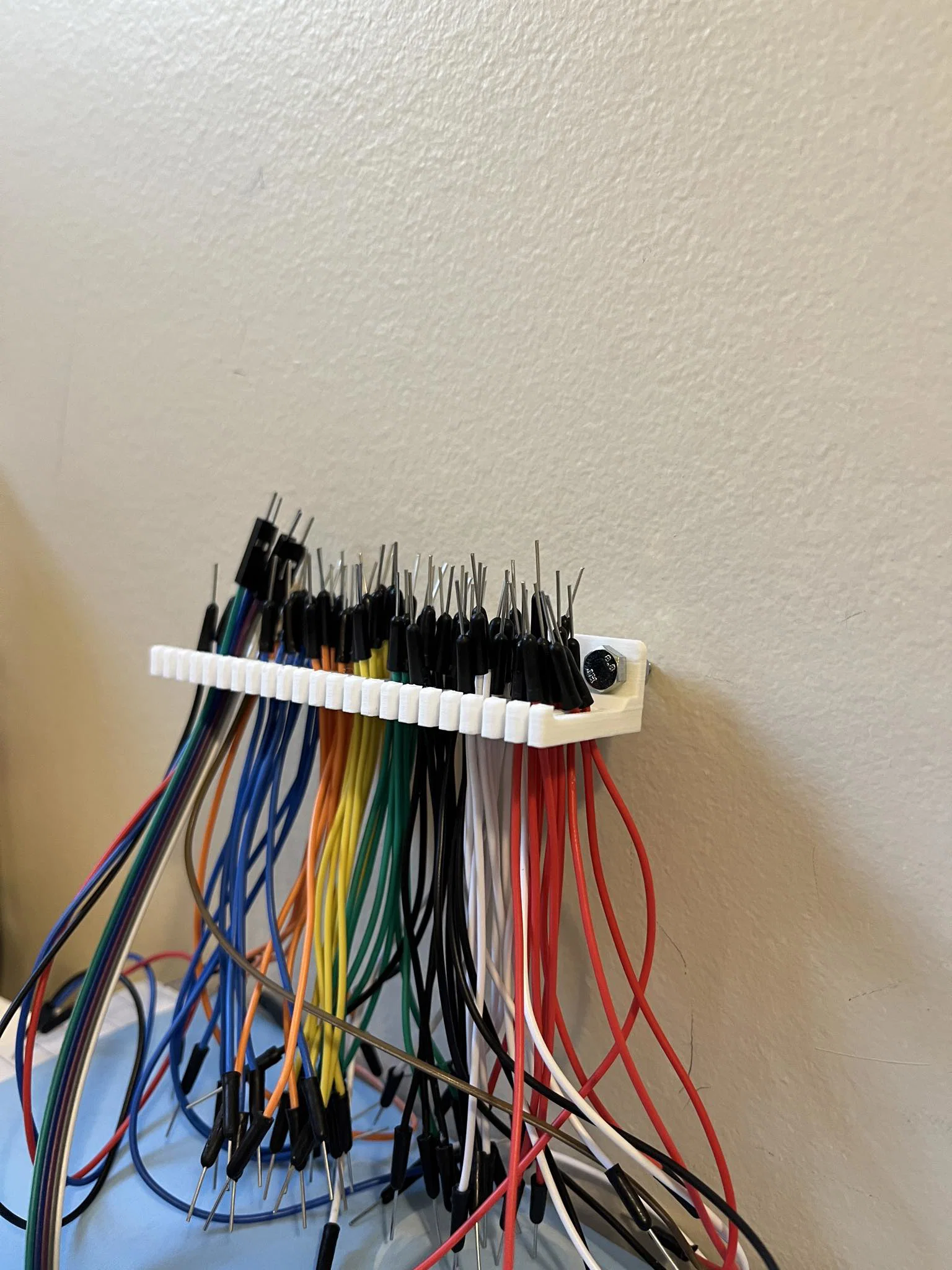

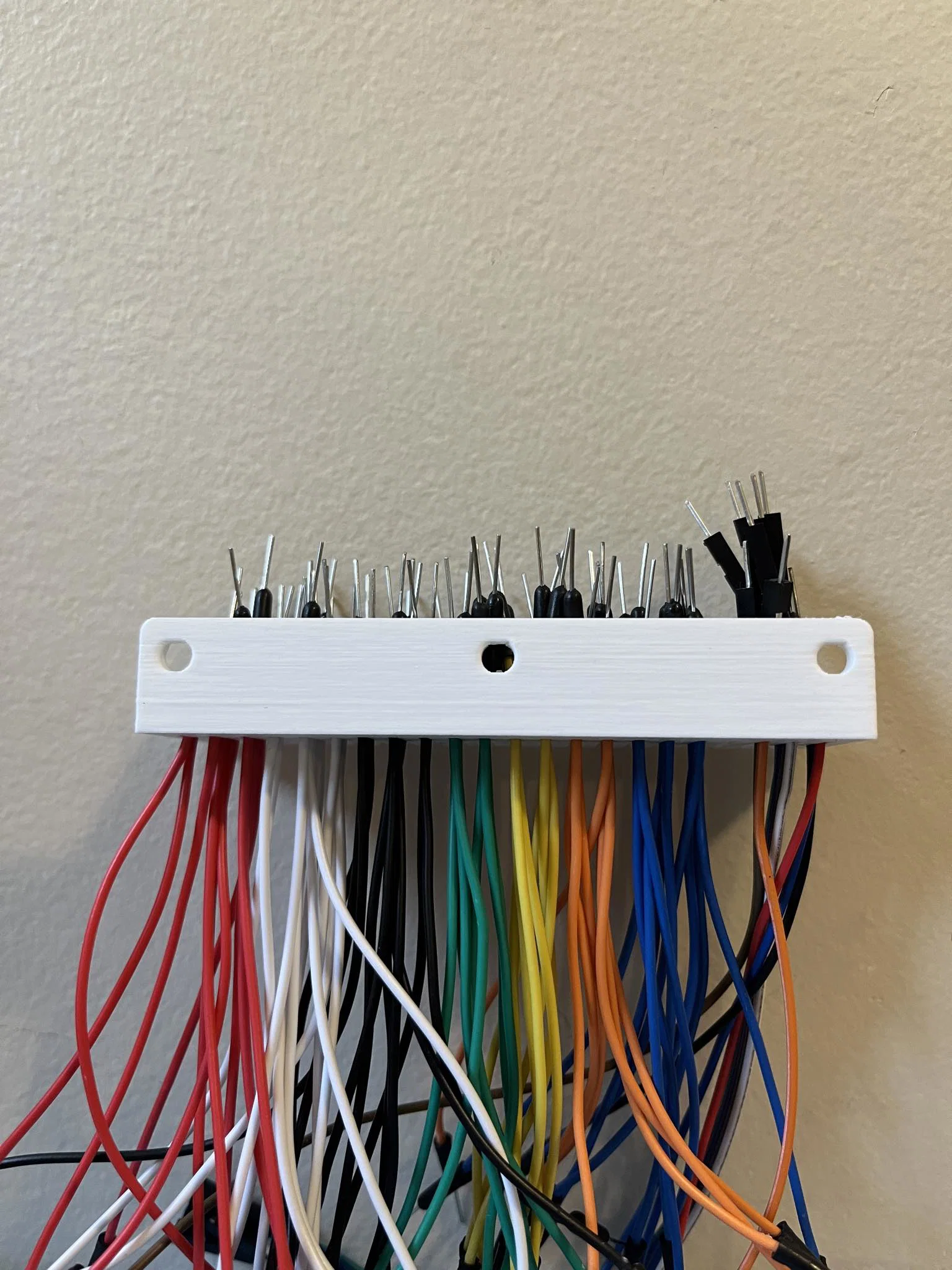

Gợi ý cách dùng: Dán/bắt vít/gắn magnet lên tường hoặc tủ. Có sẵn file STEP để bạn tự khoét lỗ bằng phần mềm CAD như SolidWorks hoặc AutoCAD. Ngoài ra, bạn cũng có thể tự khoan lỗ sau khi in với 100% infill (khoảng 1h40m).

Về việc in (Print):

• QUAN TRỌNG: Lưu ý lớp đầu tiên ở phần “chân” khá dễ bị cong vênh (warp), có thể cần keo dán bàn in; mình dùng keo xịt bám dính 3DLAC. Nếu bị warp thì nó sẽ kẹp dây chặt hơn.
• Không cần support.
• Có một bản in test; nếu bạn muốn tinh chỉnh độ chặt khi kẹp dây, chỉ cần scale model lên hoặc xuống 1–5%. Nếu kẹp quá chặt thì scale lên, nếu lỏng quá thì scale xuống.

Máy in của mình là Prusa MK3S+, mình dùng Prusa slic3r, nozzle 0.4 mm, thiết lập mặc định 0.2mm (quality). Infill nên ít nhất 15%.

Các khe đủ sâu để chứa nguyên một bó dây từ bộ kit Elegoo Arduino.

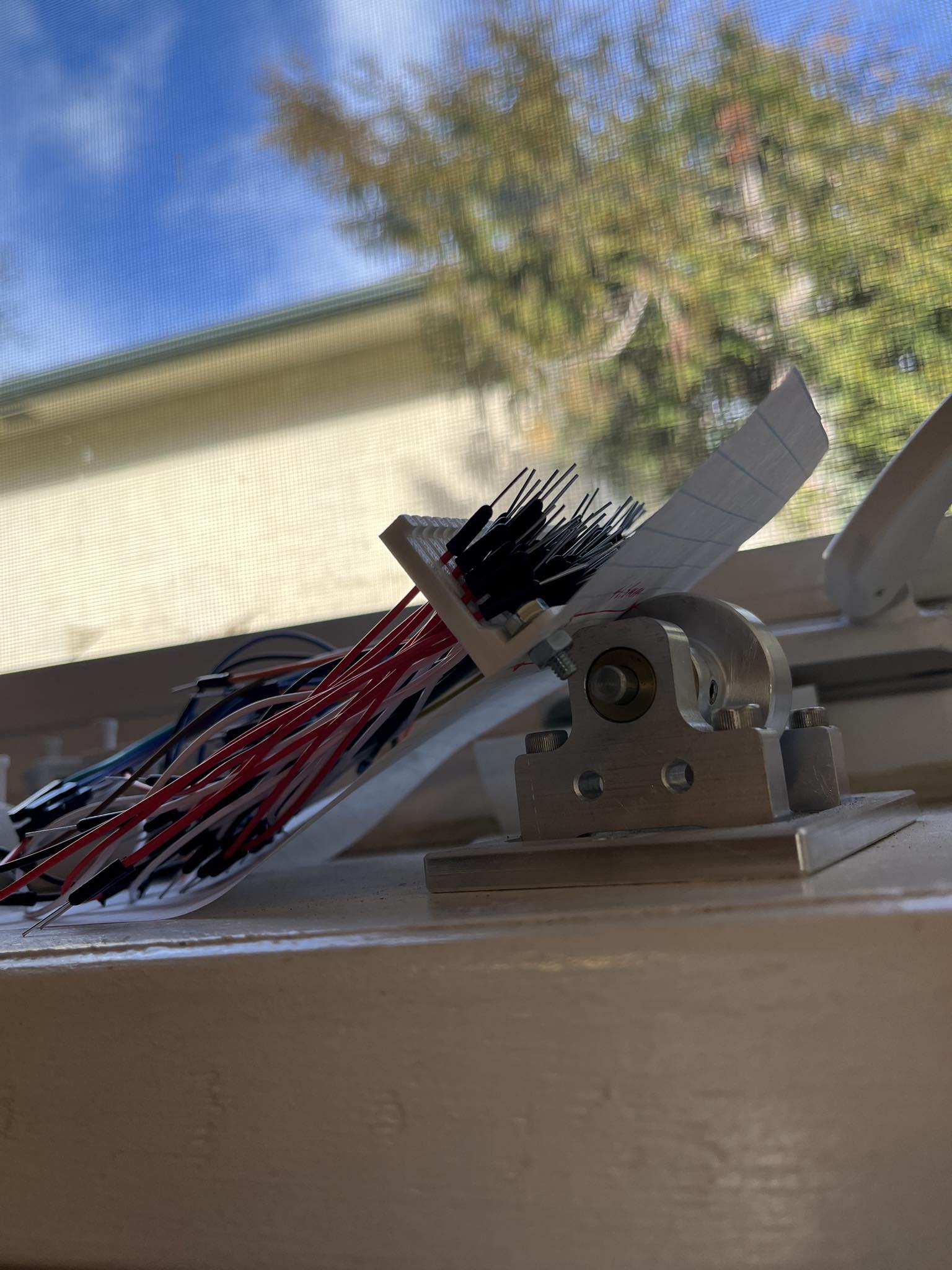

Lưu ý: Mình đang dùng lại bài đăng V1.0, nên bạn có thể thấy một số ảnh “makes” là của V1.0.
