Giá đỡ máy quét 3D Einstar (Einstar 3D Scanner Stand)

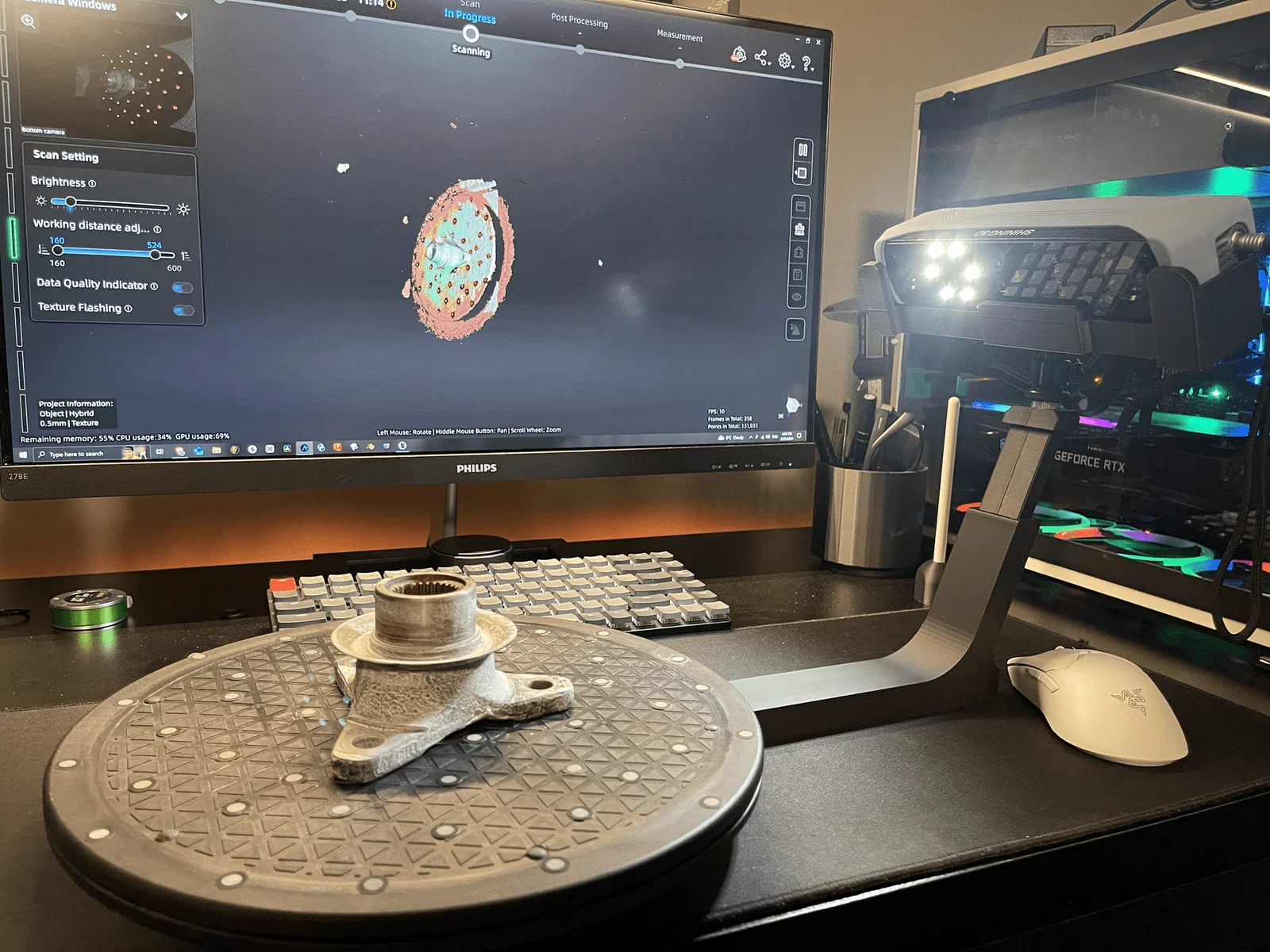

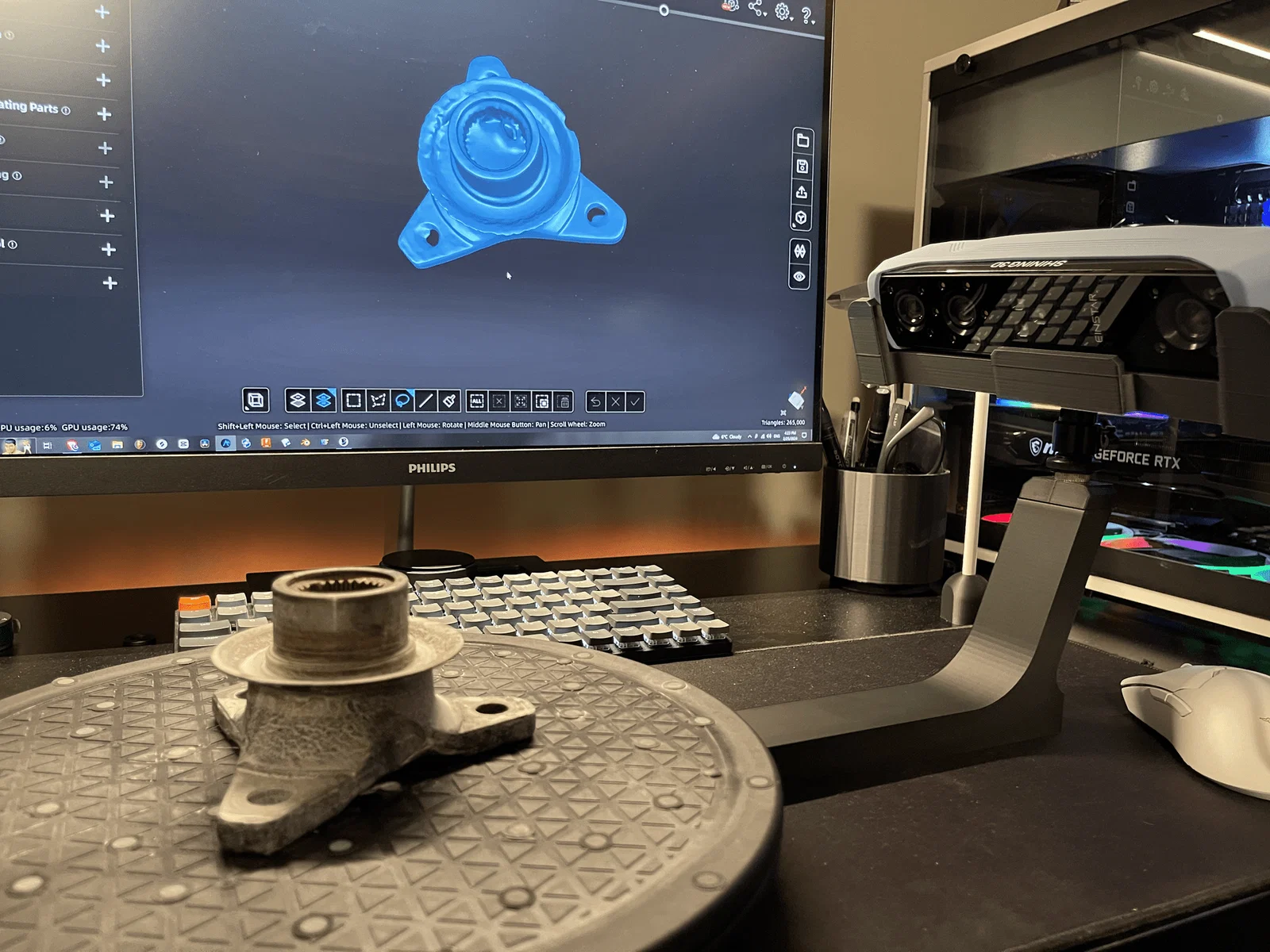

Vì đa số đồ mình scan bằng Einstar Scanner là cỡ trung, nên mình thấy làm một cái Stand cho scanner để gắn lên bàn xoay thủ công (lazy susan) là giải pháp rất hợp lý. Cái stand này sẽ có kiểu dáng giống loại dùng cho EINSCAN-SE (ELITE) V2.

Mình dùng nó để scan đồ với độ chính xác lớn hơn 0.2mm, vì khi để 0.1mm thì góc nhìn (field of view) sẽ hẹp và cần đưa scanner lại rất gần bàn xoay. Tương lai mình có thể sẽ làm và chia sẻ thêm phiên bản dành cho 0.1mm.

Phiên bản hiện tại được thiết kế để in trên build plate 256x256, nhưng mình cũng đang phát triển bản nhỏ hơn, phù hợp riêng cho bed 220x220.

Mình tận dụng một số phụ kiện chụp ảnh có sẵn, nhưng bên dưới có danh sách các món tương tự để bạn tham khảo.

Tên các folder được đặt theo SCAN ACCURACY - BUILD PLATE SIZE.

Print Settings:

Generic PLA
3 Walls (Perimeters)
4 Top layer
3 Bottom layers
Gyroid Infill
20% Infill

Print orientation:

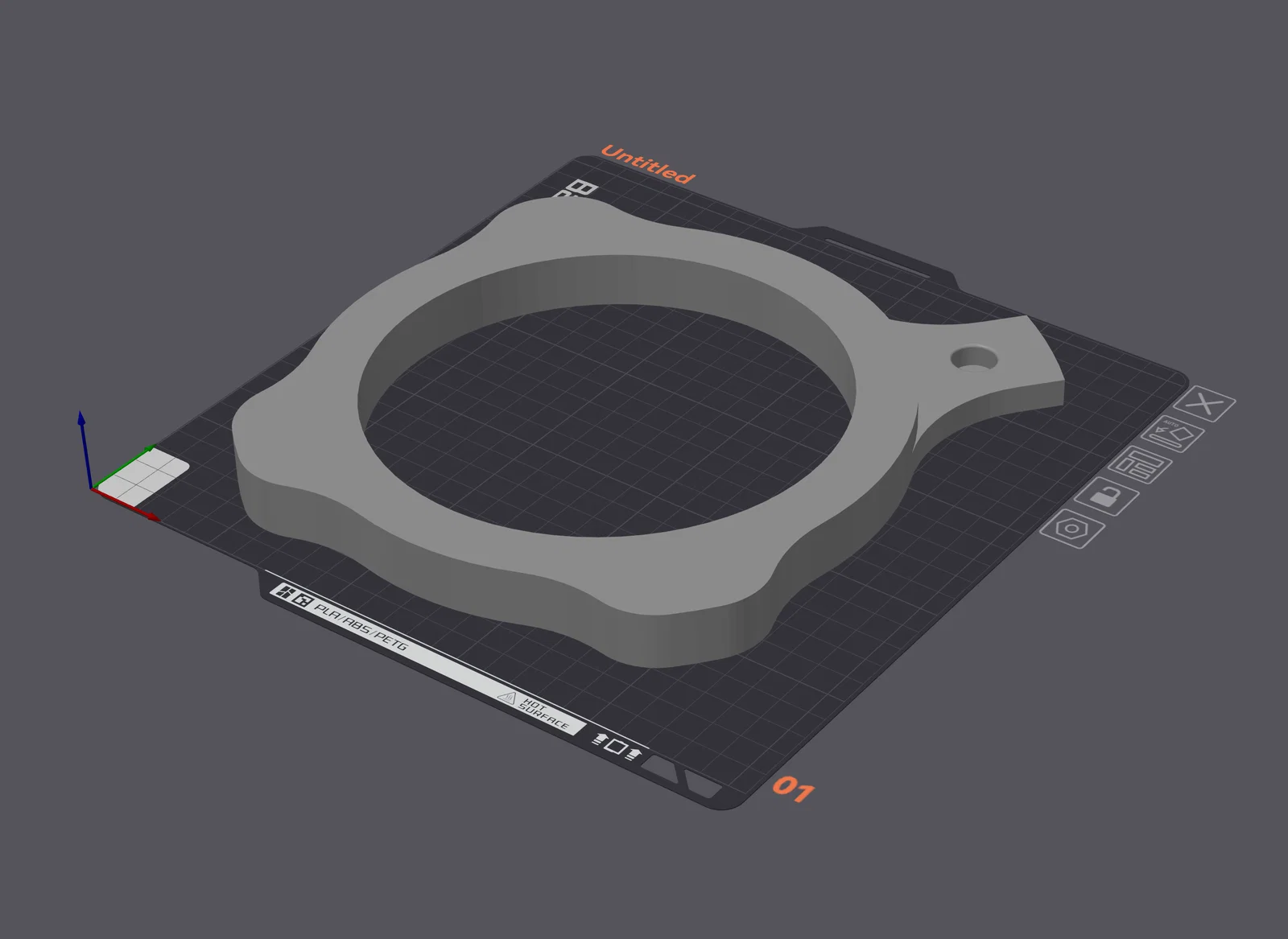

Base - Đặt úp xuống, nằm phẳng và xoay góc 45 độ.

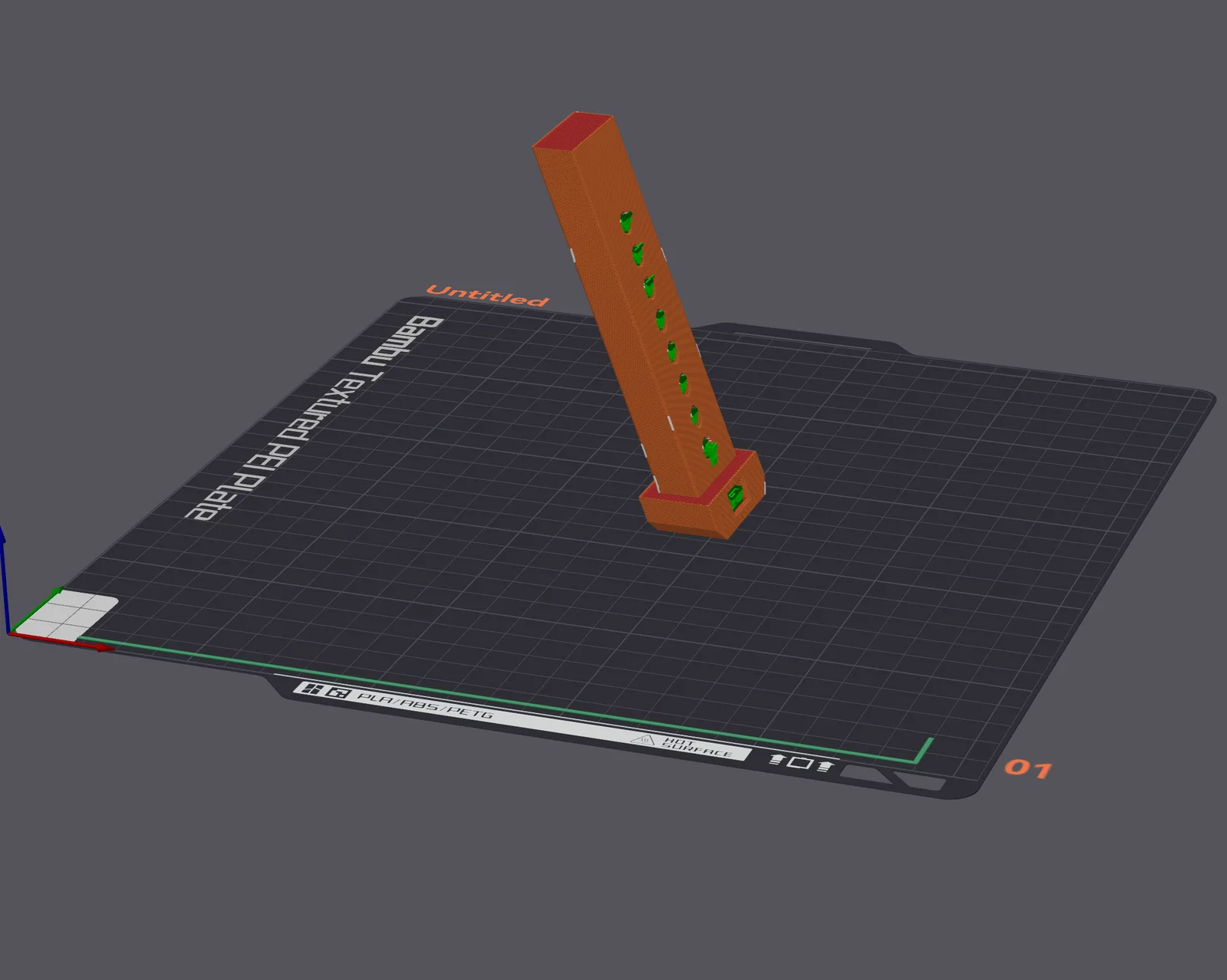

Handle - In úp xuống, mình dùng support cho các lỗ (thường mình vẫn làm vậy).

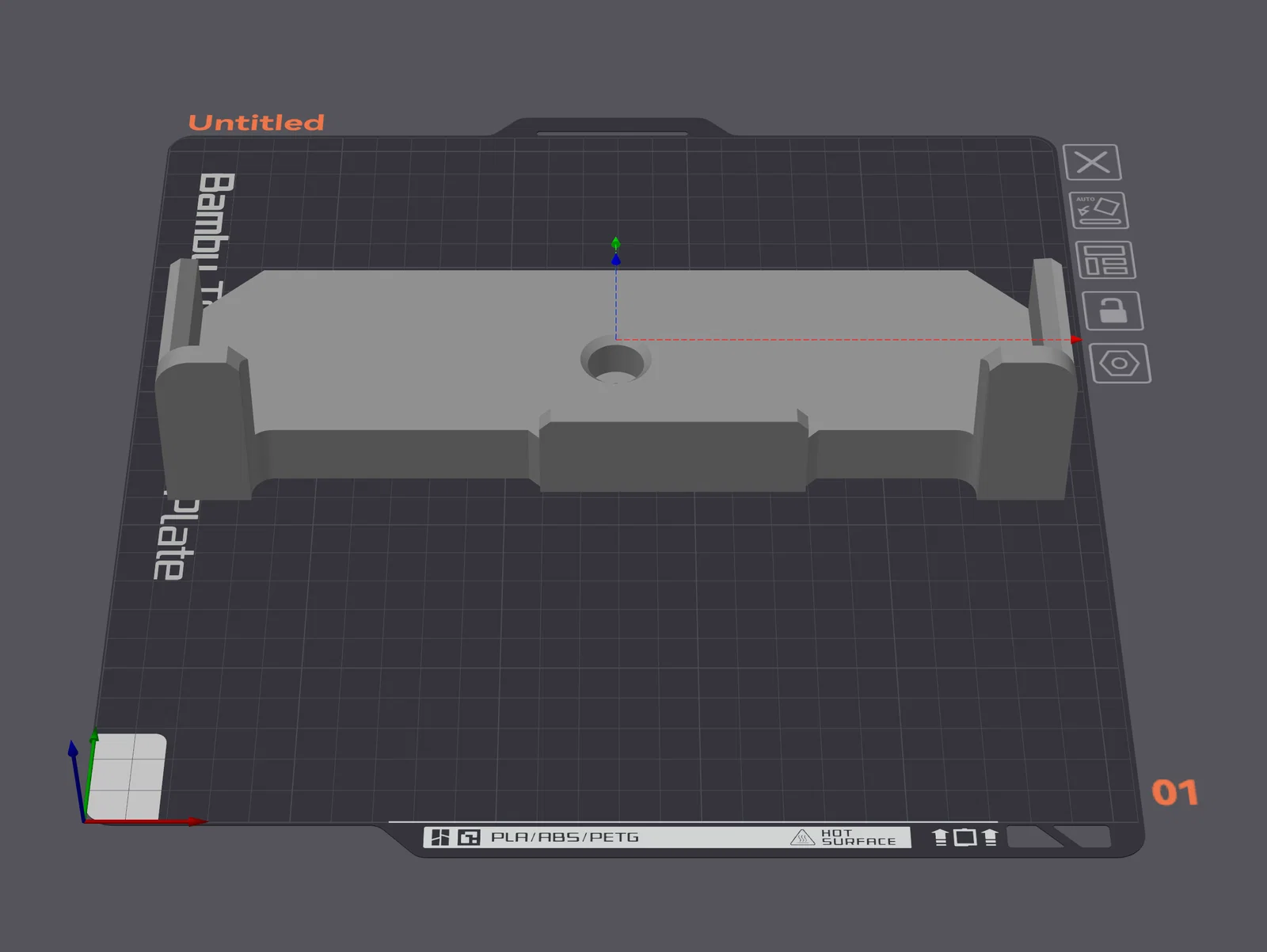

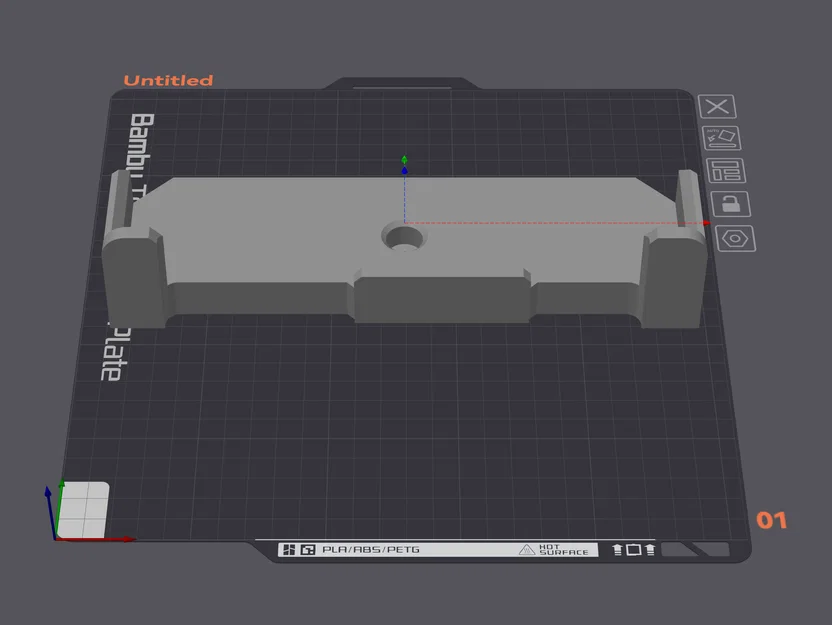

Mount - Đặt phẳng, không cần support. Mình xoay 90 độ nhưng bạn chọn hướng nào cũng được.

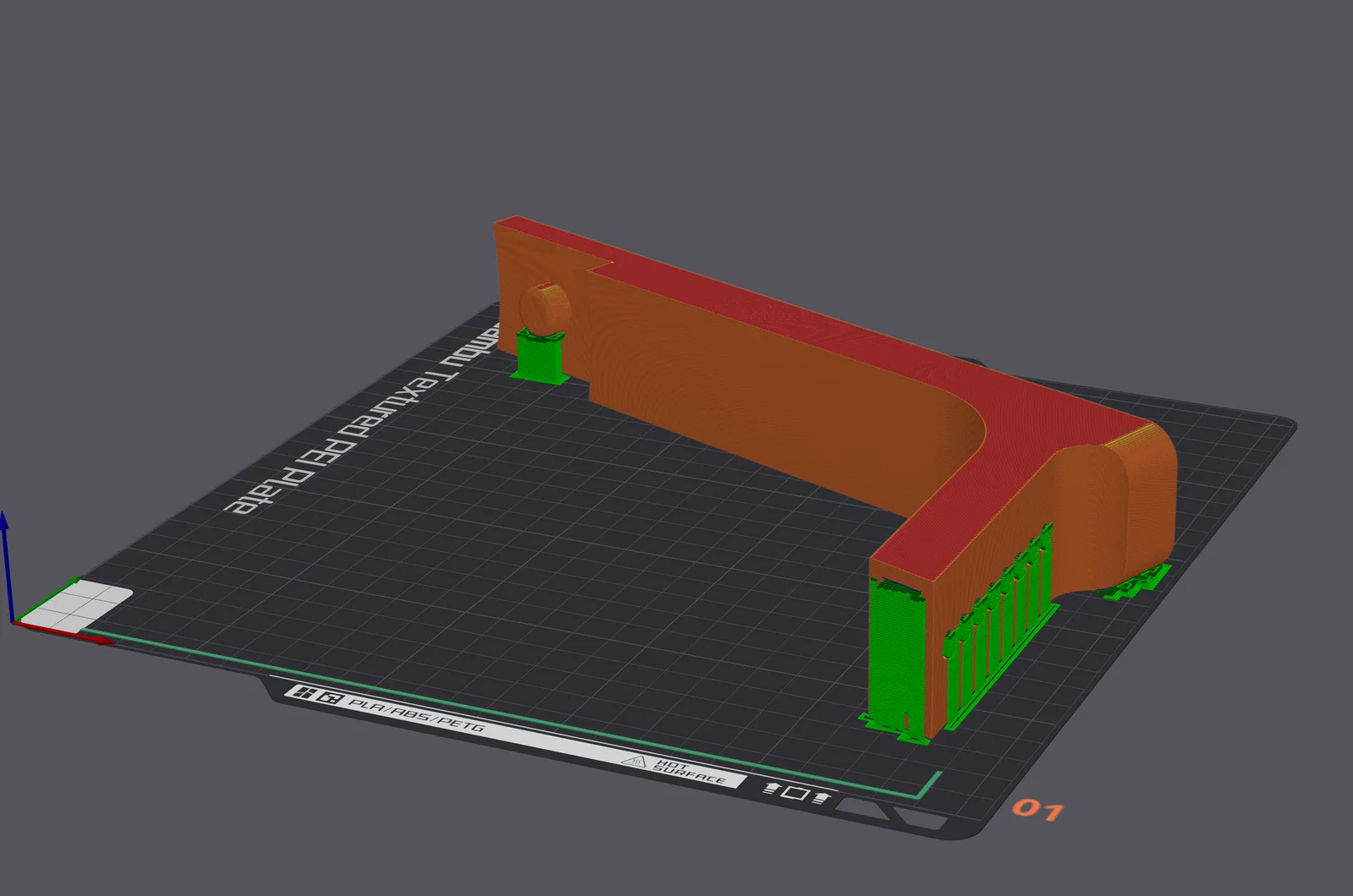

Stand - Dù bạn có thể tự chọn hướng in cho phần stand, mình khuyến nghị mạnh là in nằm ngang (on the side) và có support. Hướng này sẽ tăng độ bền của chi tiết rõ rệt và giúp phần handle lắp vào mượt, khít hơn.

Notes:

Nếu bạn không muốn thì có thể bỏ qua việc dùng keo siêu dính (super glue) để dán bàn xoay vào stand, miễn là bạn chắc chắn scanner được cố định an toàn và không bị rơi.

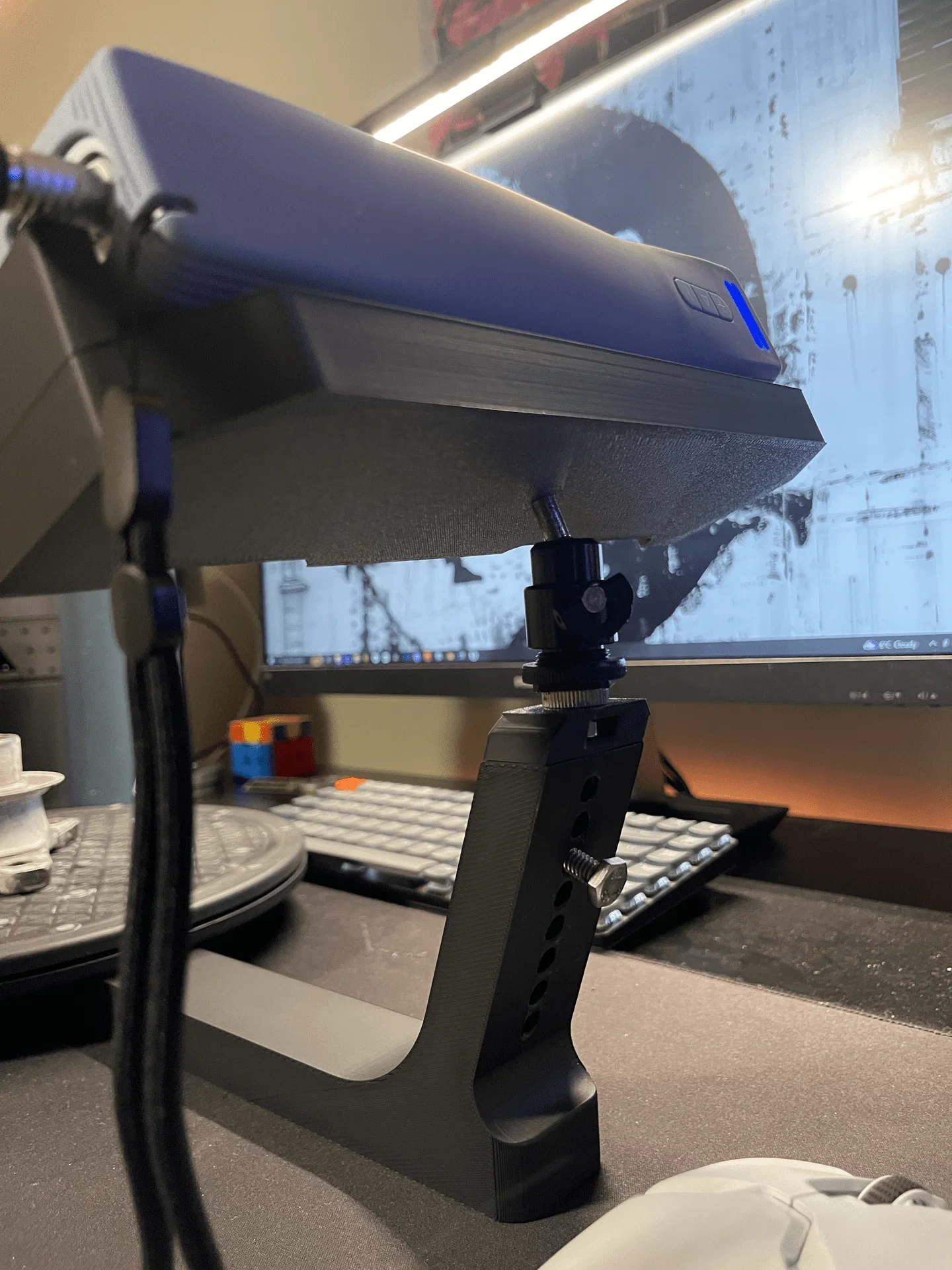

Để gắn adaptor ốc 1/4" Male to 1/4" Male vào handle, bạn chỉ cần 1 cái nut. Hơ nóng nhẹ cái nut rồi nhấn vào lỗ ở phía sau handle. Sau đó vặn adaptor ốc đực (male screw adaptor) vào.

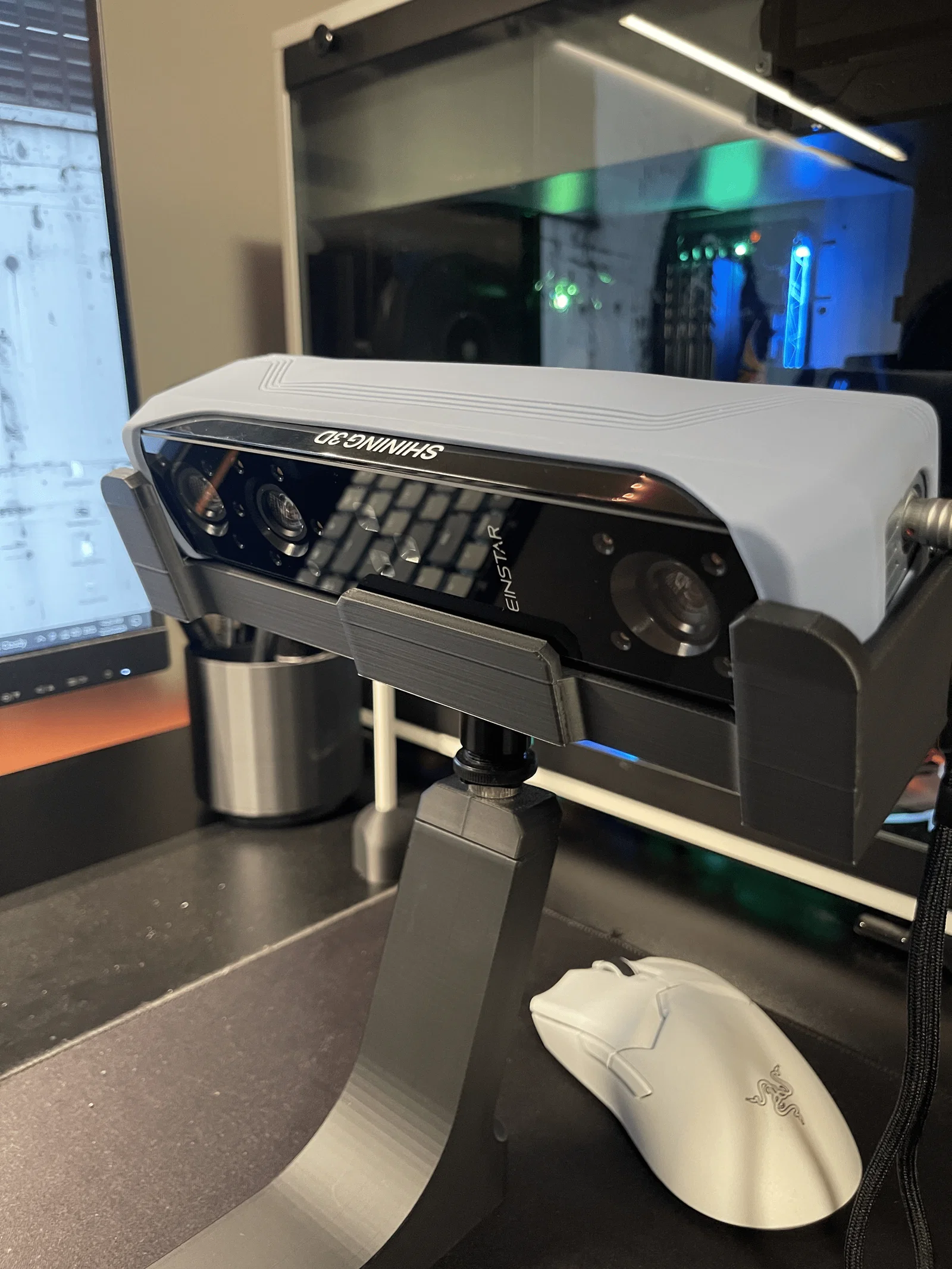

Dùng thêm 1 cái nut khác để siết cố định Mount vào 1/4" Ball Head Screw.

Lắp handle vào stand rồi dùng ốc ¼ để ta-rô ren (tạo ren) bên trong từng lỗ. Lặp lại 3 lần để khi lắp sẽ trơn và vừa khít.

Parts shopping list:
1/4" Ball Head Screw x 1
1/4" Male to 1/4" Male Threaded Tripod Screw Adapter x 1
1/4-20 Thread D-Ring Stainless Steel Camera Fixing Screws x 1
1/4"-20" Nut x 2


Trước khi in nếu bạn dùng bàn xoay motor, nhớ xem link dưới đây:
Motorized Turntable Example
