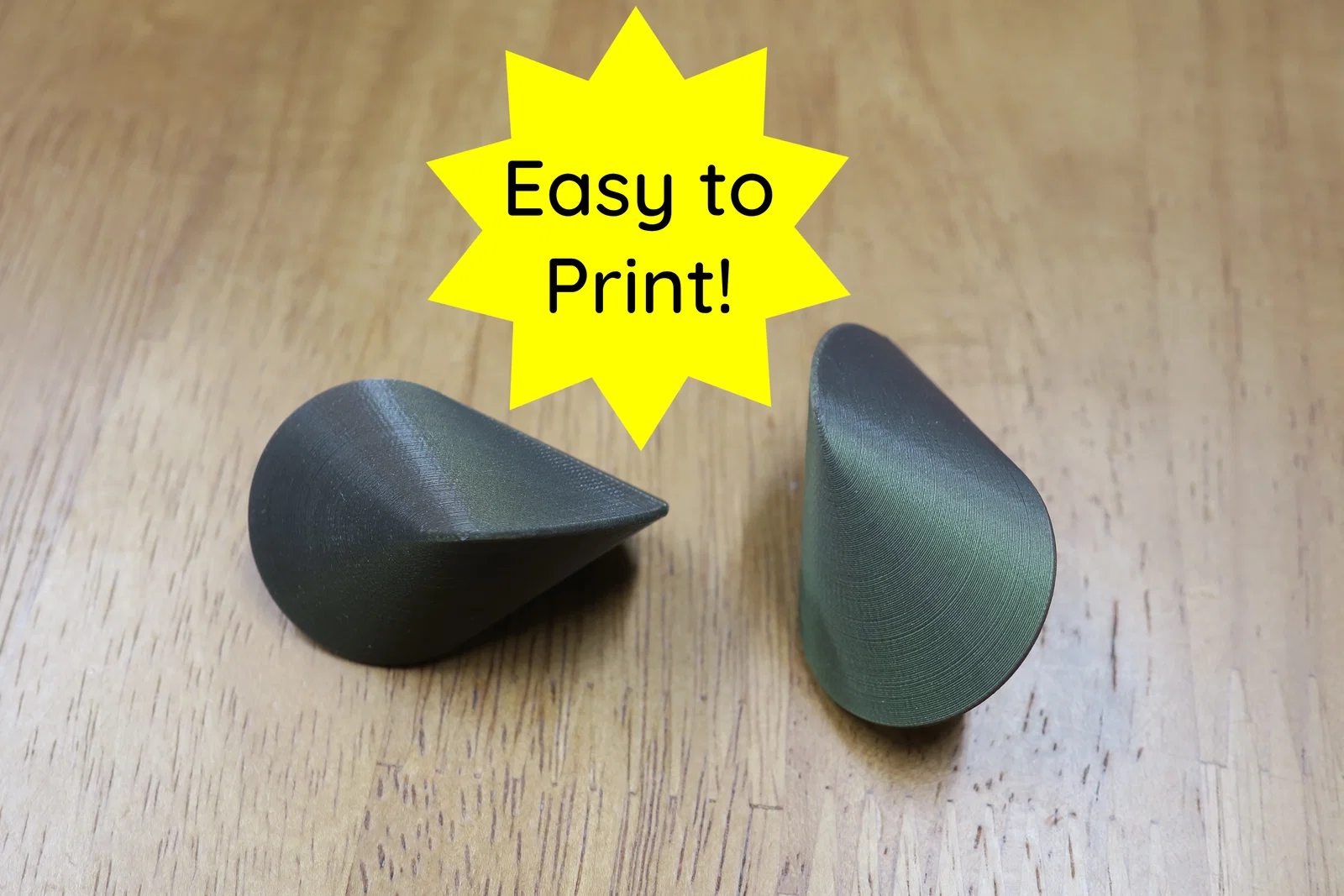

Parametric Oloid

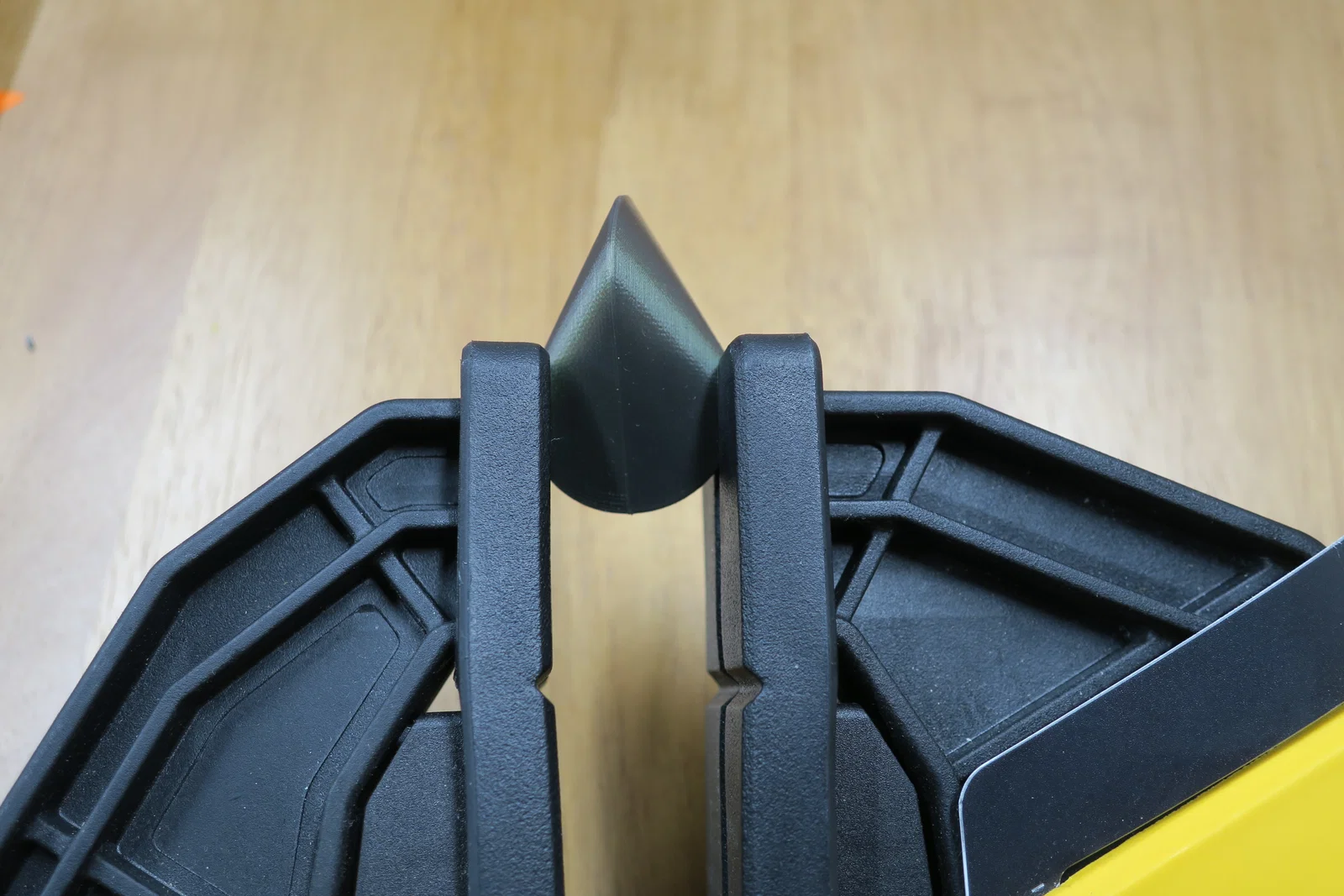

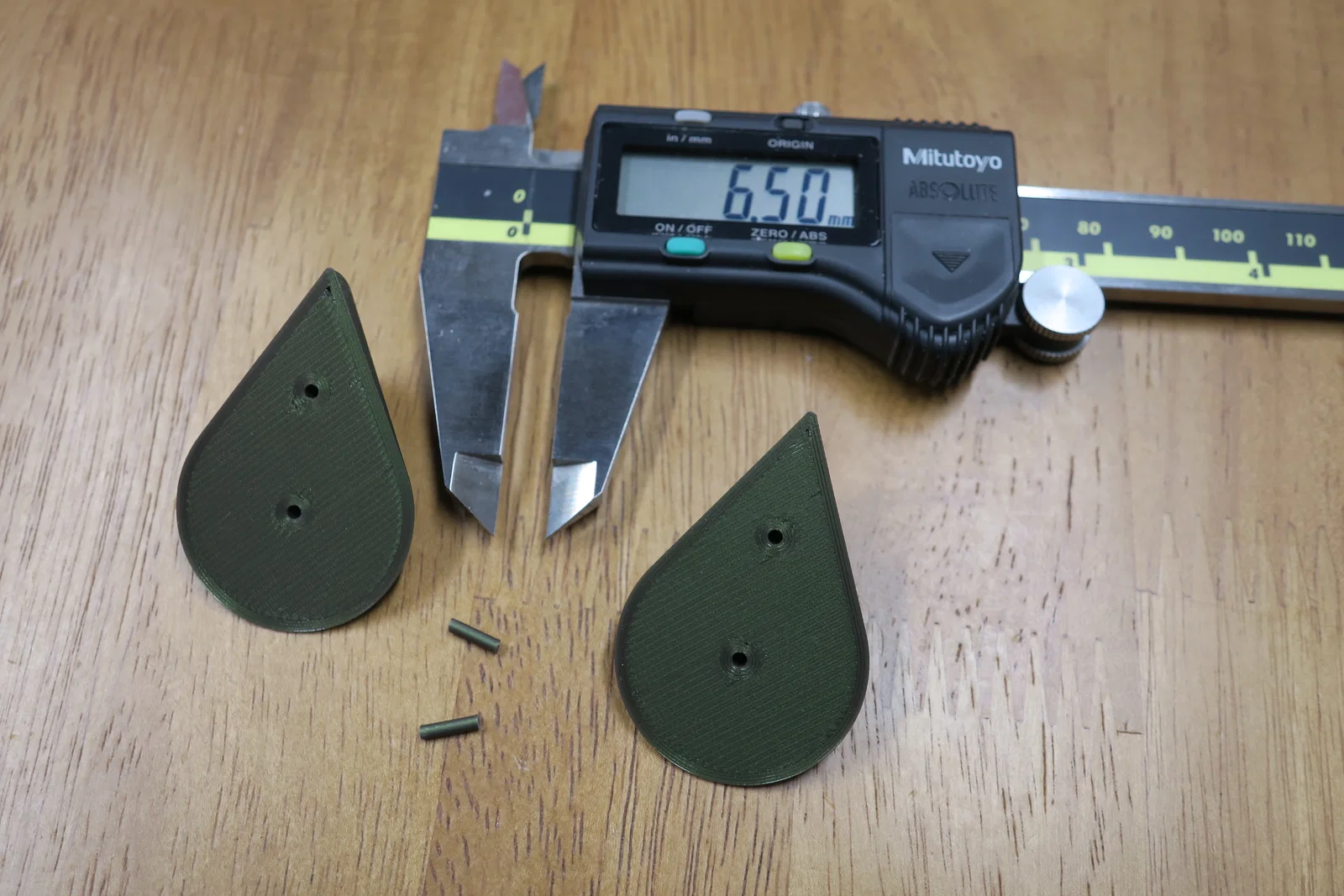

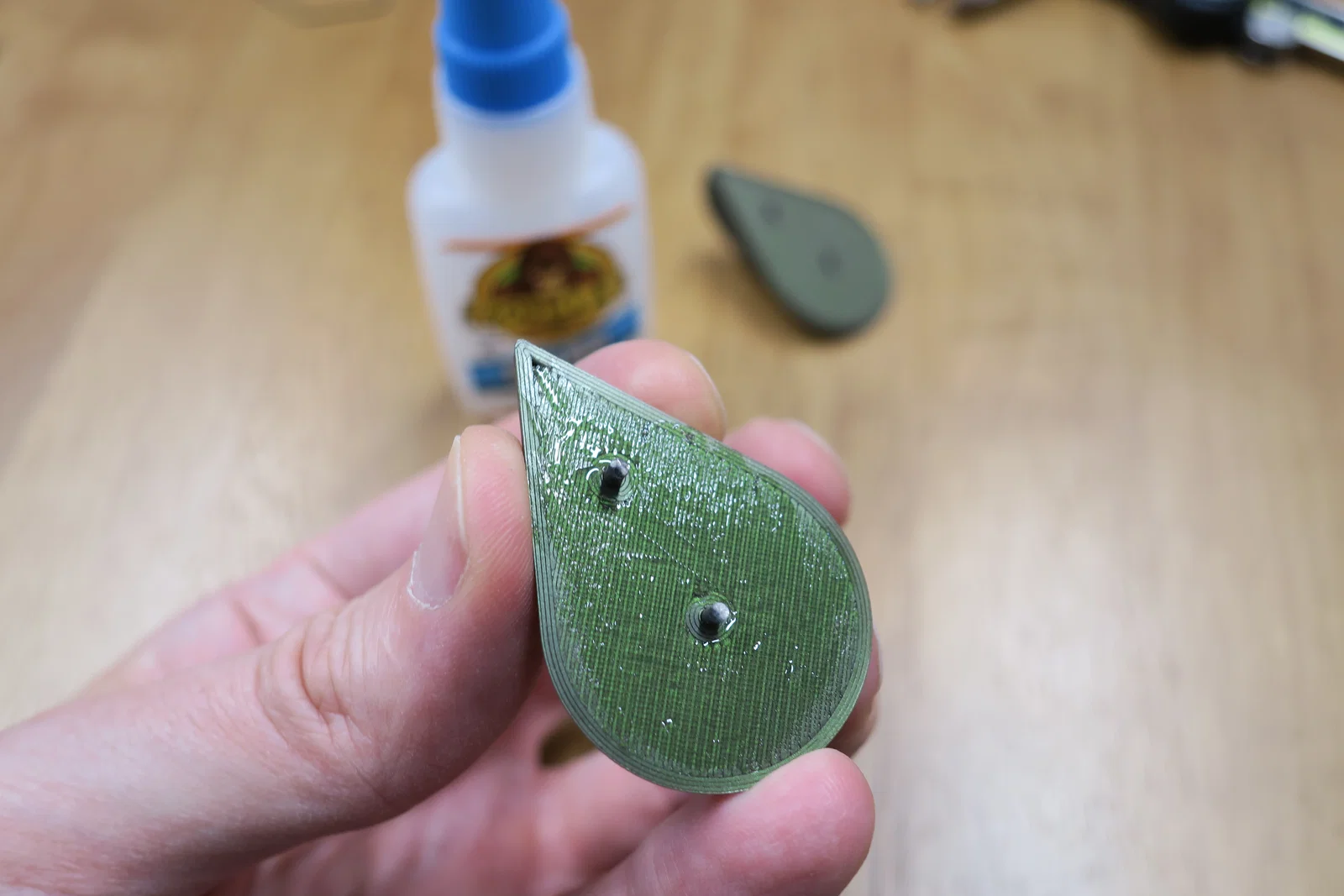

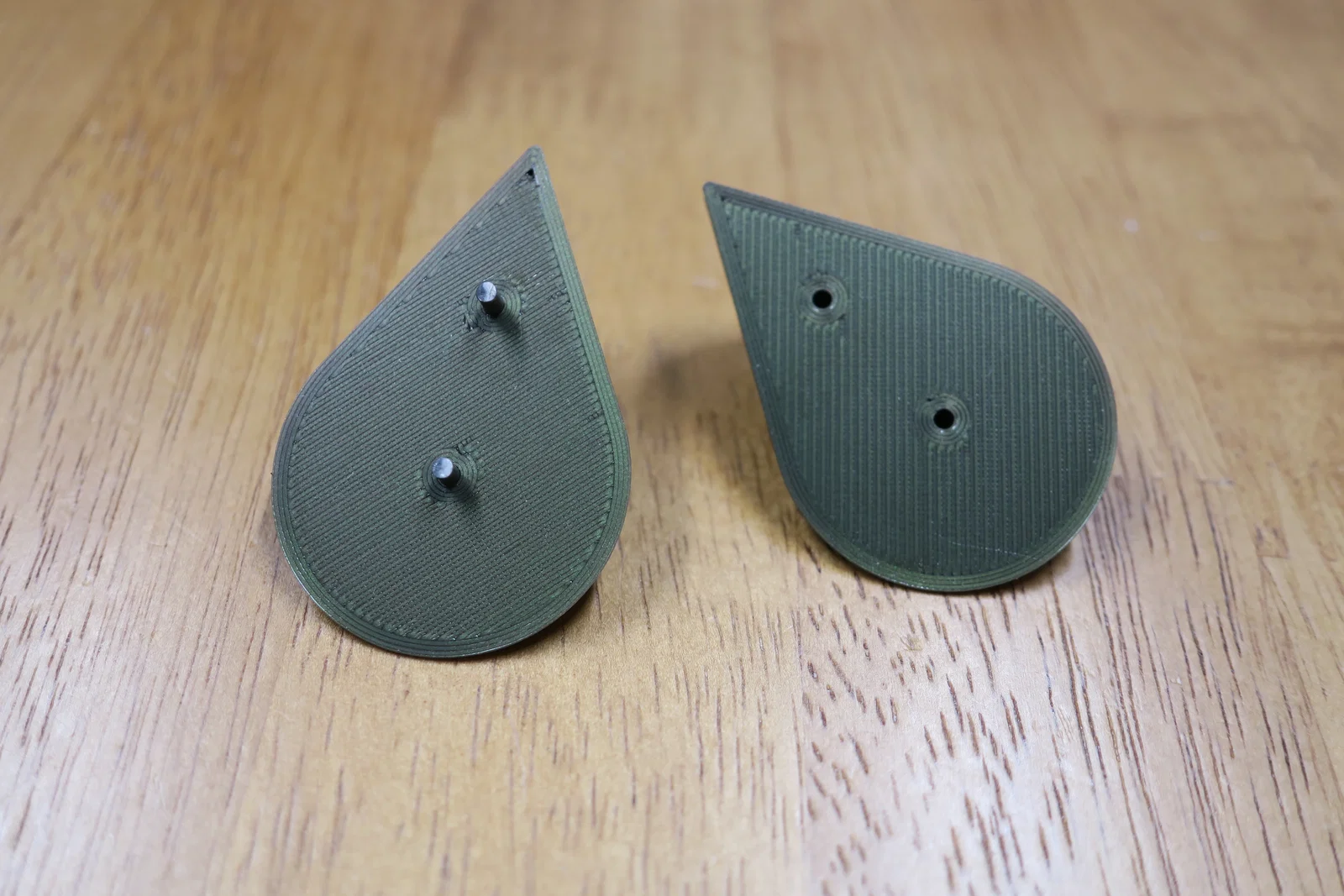

Mình muốn thử tự tay tạo một mẫu oloid bằng OpenSCAD sao cho dễ in. Nên sau khi dựng xong, mình chia nó thành 2 phần để in, và có thể canh khớp chính xác khi dán keo nhờ 2 chốt làm từ những đoạn ngắn filament 1.75mm. Mình cũng thêm tuỳ chọn tạo một bản nguyên khối không dùng chốt để bạn xem trước oloid sau khi lắp, hoặc đem qua Blender vọc thêm.

Recommended Print Settings

• Máy in đã tune ổn nên dùng: artcfox-oloid-0.1-tol.stl
• Chiều cao lớp (layer height) 0.1mm
• Chiều cao lớp đầu (first layer height) 0.1mm
• 3 perimeters
• 15% gyroid infill
• Tuỳ chọn dùng Helper disc ở giữa, hoặc dùng brim để tránh các mép mỏng cao gần tâm bị bong khỏi mặt bàn in

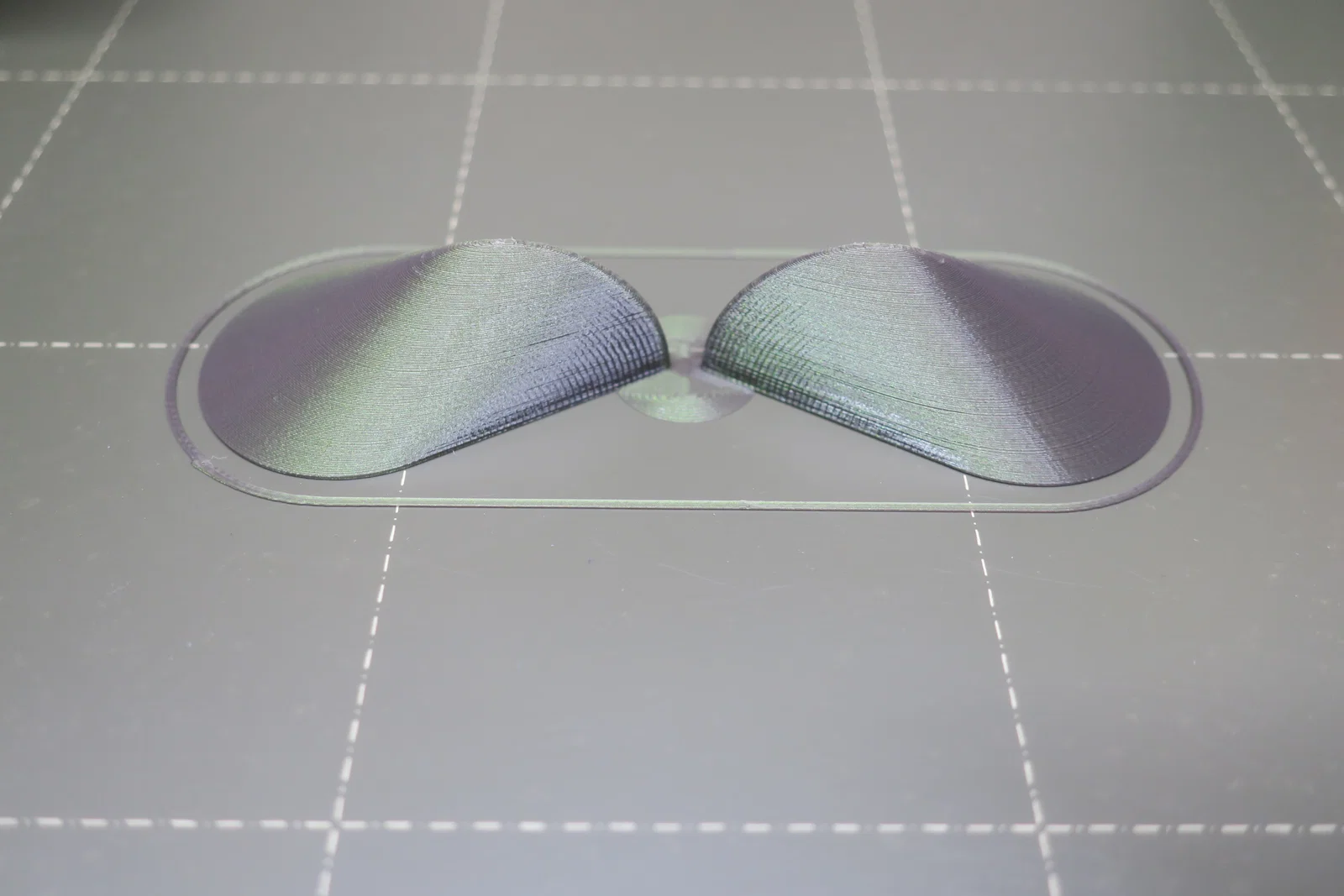

Mình thấy các cạnh gần phần tâm hay bị nhấc khỏi bed do hình học của mẫu, nên mình khuyên in kèm brim hoặc dùng helper disc ở giữa để giữ mấy cạnh đó dính chắc trên bed.

Nói kỹ quá mức về Helper Disc

Đây là mặt đáy trông như thế nào khi bật elephant's foot compensation (mặc định) và không có helper disc:

Và đây là mặt đáy khi vẫn bật elephant's foot compensation nhưng có thêm một helper disc cao 0.1mm:

Bạn thấy nó làm méo hết cả 3 perimeters của mẫu ở chỗ giáp ranh với helper disc không?

Mình không thích kiểu đó. Cái mình muốn thật sự là mẫu được tạo như bình thường như hình đầu (elephant's foot compensation chuẩn đều xung quanh), còn helper disc thì được “vẽ” như cách thể hiện ở hình thứ hai.

Giải pháp của mình

1. Tắt elephant's foot compensation
2. Thêm helper disc như một sub-part
3. Dời helper disc về X: 0, Y: 0
4. Mở khoá tỉ lệ (unlock size), chỉ resize trục Z xuống 0.1mm
5. Kéo helper disc lên đầu danh sách để nó là sub-part đầu tiên
6. Slice và Export G-code thành helper-disc.gcode
7. Xoá helper disc
8. Bật lại elephant's foot compensation
9. Slice và Export G-code thành elephants-foot.gcode
10. Dùng File > G-code Preview để tìm các dòng tạo helper disc trong helper-disc.gcode (với mình là dòng 211-711, tính cả hai đầu) rồi copy vào clipboard
11. Dùng File > G-code Preview để tìm chỗ bắt đầu perimeters trong elephants-foot.gcode
12. Dán đoạn gcode đã copy từ helper-disc.gcode vào ngay trước chỗ bắt đầu perimeters trong file elephants-foot.gcode (với mình là giữa dòng 205 và 206)
13. Lưu thành hand-edited.gcode, rồi preview bằng G-code Preview để kiểm tra là nó chạy đúng

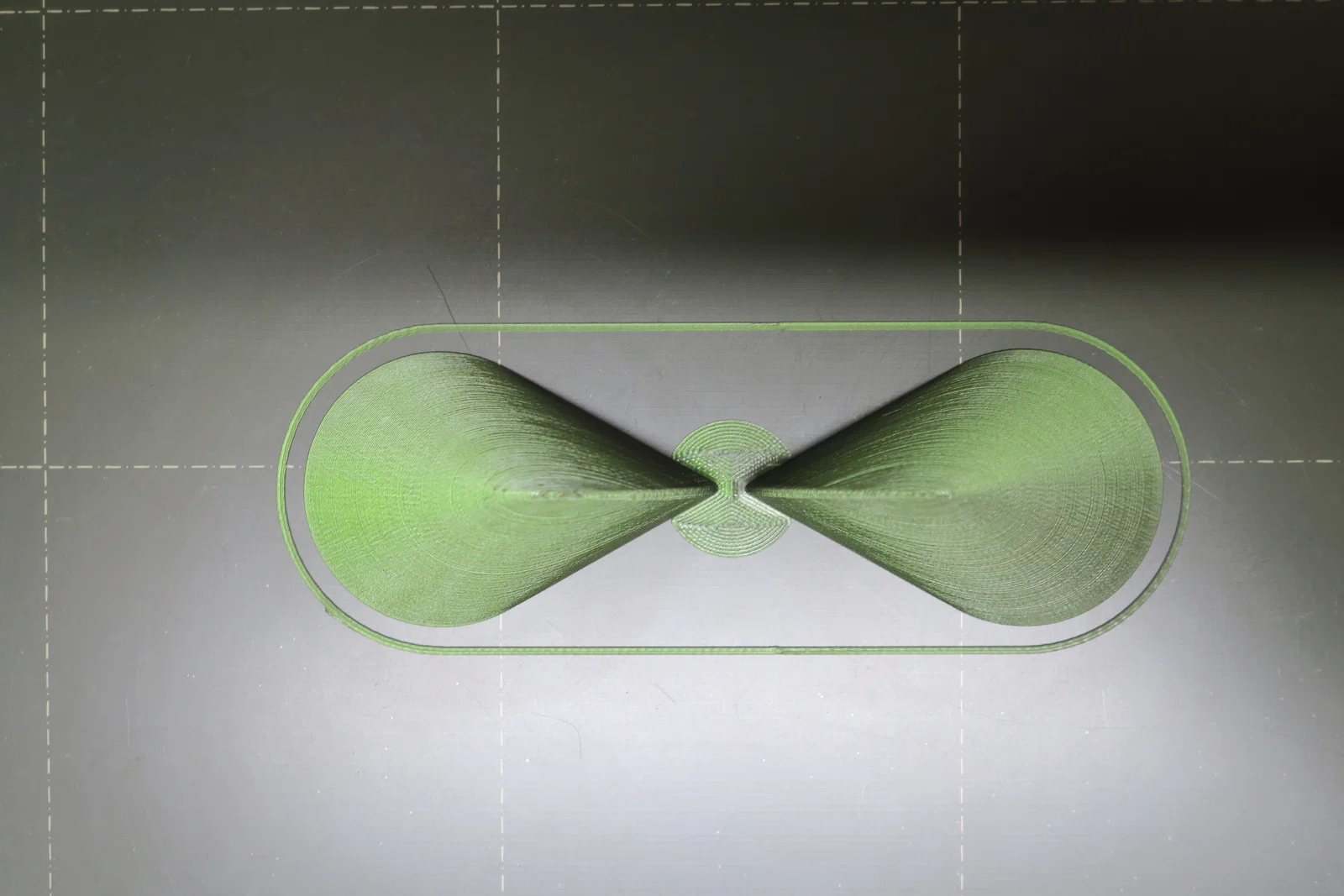

Khi bạn load vào G-code Preview, bạn sẽ thấy mẫu không còn bị méo nữa. Và nếu elephant's foot compensation của bạn đã chỉnh chuẩn, thì lớp thứ hai của mẫu khi in sẽ chỉ vừa chạm mép của helper disc (khi in):

Mình đã upload file gcode mình làm theo cách này để có helper disc mà không phá hình học của mẫu. Mình không nói là bạn bắt buộc phải làm vậy; không làm hết mớ này thì nhìn vẫn ổn. Chỉ là mình muốn bản của mình phải thật hoàn hảo.

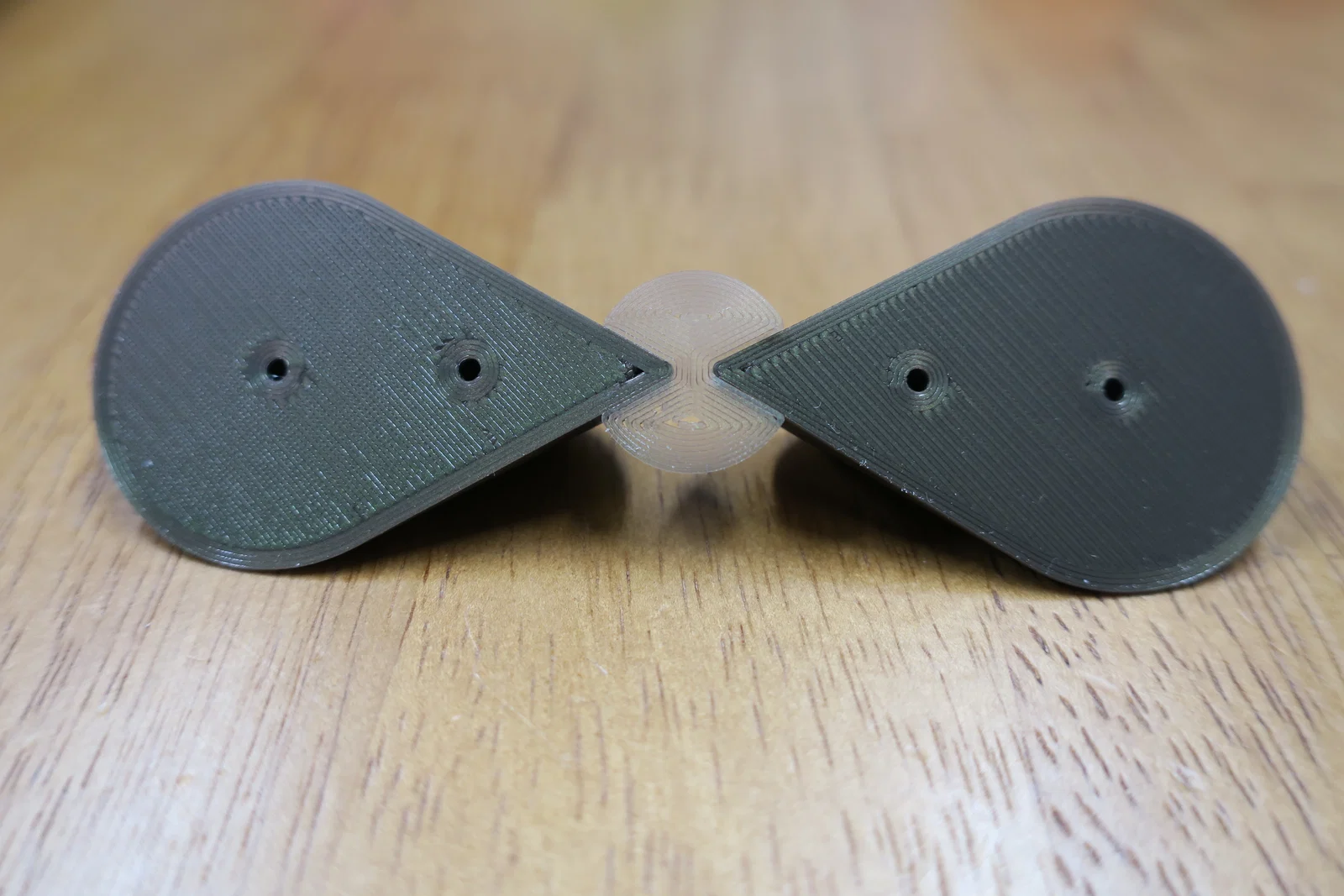

Và đây là helper disc chỉnh tay sau khi in xong. Mẫu có elephant's foot compensation đều xung quanh, còn helper disc thì dính vào cả hai nửa của mẫu và có thể gỡ ra sạch sẽ.

Nếu bạn in mẫu này, nhớ chia sẻ ảnh make nha, mình thích xem lắm!

Bạn có muốn in nguyên khối 1 phần mà không cần supports không?

Xem thử bản remix mới của mình: . Cầm tay sẽ không “đầm” bằng (chỉ 1.3 gram), nhưng in chỉ mất 15 phút! Bạn còn có thể tăng số perimeters để nó đặc chắc tuỳ ý nữa.
