Ubiquity U6+/Lite Single Gang Box Mount/Faceplate - Đế gắn hộp điện 1 gang
Mẫu mount/faceplate giúp gắn UniFi U6+, U6 Lite hoặc nanoHD lên hộp điện tiêu chuẩn single gang. Thiết kế in 1 món, dùng vít faceplate phổ biến, chừa đường đi dây và cho AP nằm phẳng như mặt nạ thật.
Mô tả

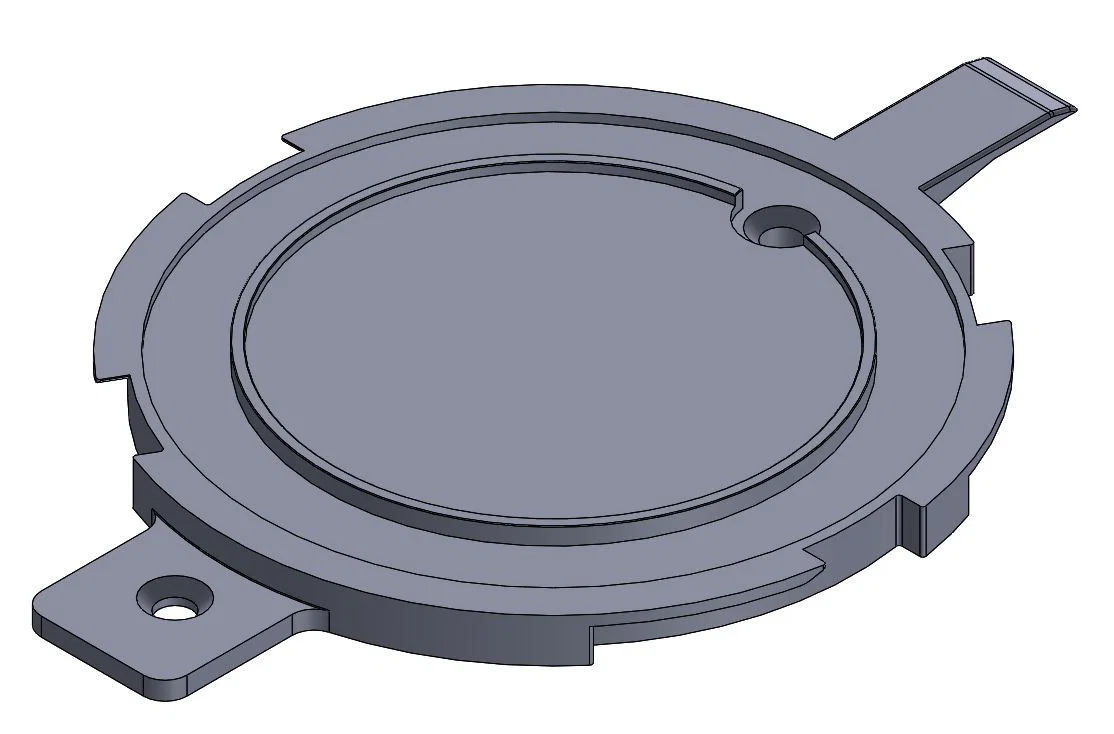

Đây là bản remix từ Octagon Box Mount của Kai, ghép chung với tấm mounting plate thay thế cho U6 Lite của hadigar. Mục tiêu là gom giải pháp của CamS thành một món in duy nhất (không cần thêm con ốc nào nữa).
Các trụ đỡ (standoff) cho hộp octagon đã được bỏ đi, và bề mặt bắt vào box được hạ thấp/đẩy ra xa khỏi vị trí lắp AP để khi gắn lên nó nằm phẳng trên mặt, giống như một faceplate thật.
Hai lỗ bắt vít được canh kích thước cho loại vít thường đi kèm faceplate.

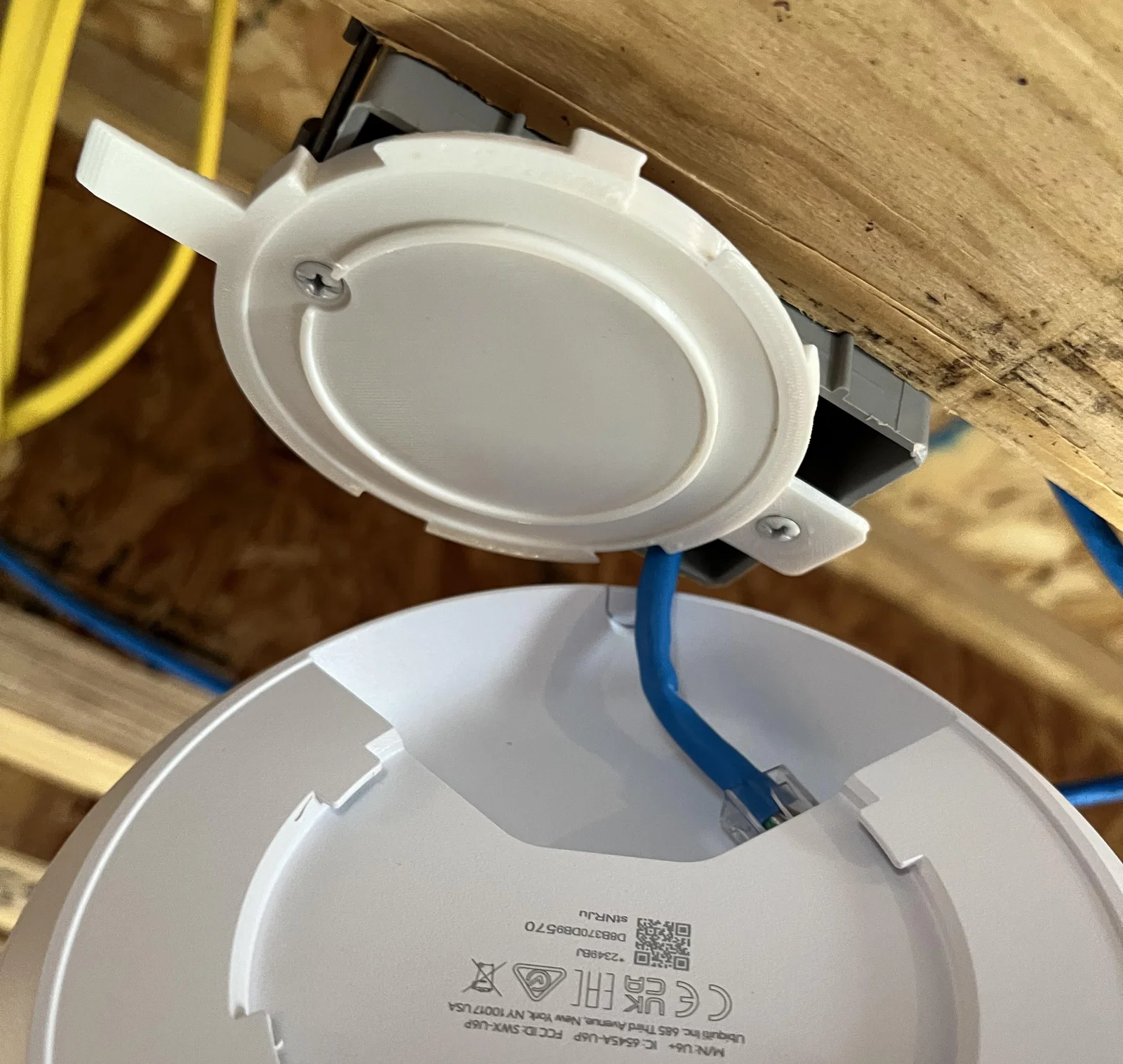

Khi lắp lên vẫn chừa khoảng trống để dây đi từ trong box ra và vào AP. Khuyến nghị luồn cáp theo phía đối diện với vị trí đầu connector sau khi lắp xong (xem hình).

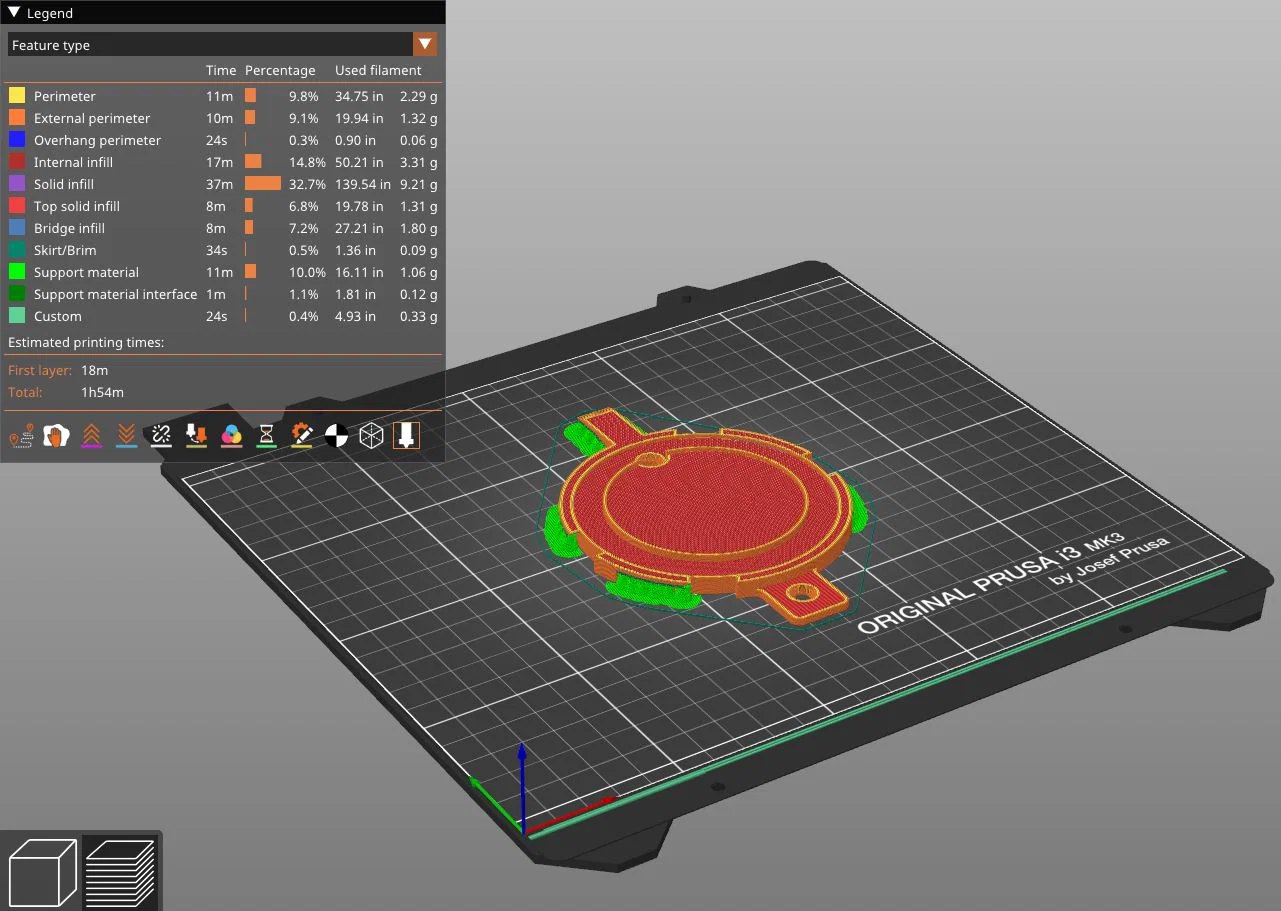

Vật liệu: Tùy (mình dùng ABS)
Layer height: Khuyến nghị 0.2mm
Infill: Khuyến nghị 15%
Supports: Bắt buộc. Mình dùng organic (Tree) supports, bẻ ra khá dễ.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
