Mount EBB36 cho Orbiter 2 & PG7 Gland (tối ưu)

Cập nhật quan trọng

Mình đã upload nhầm file nên vui lòng tải lại nếu bạn đã tải file trước ngày 2024-03-04.

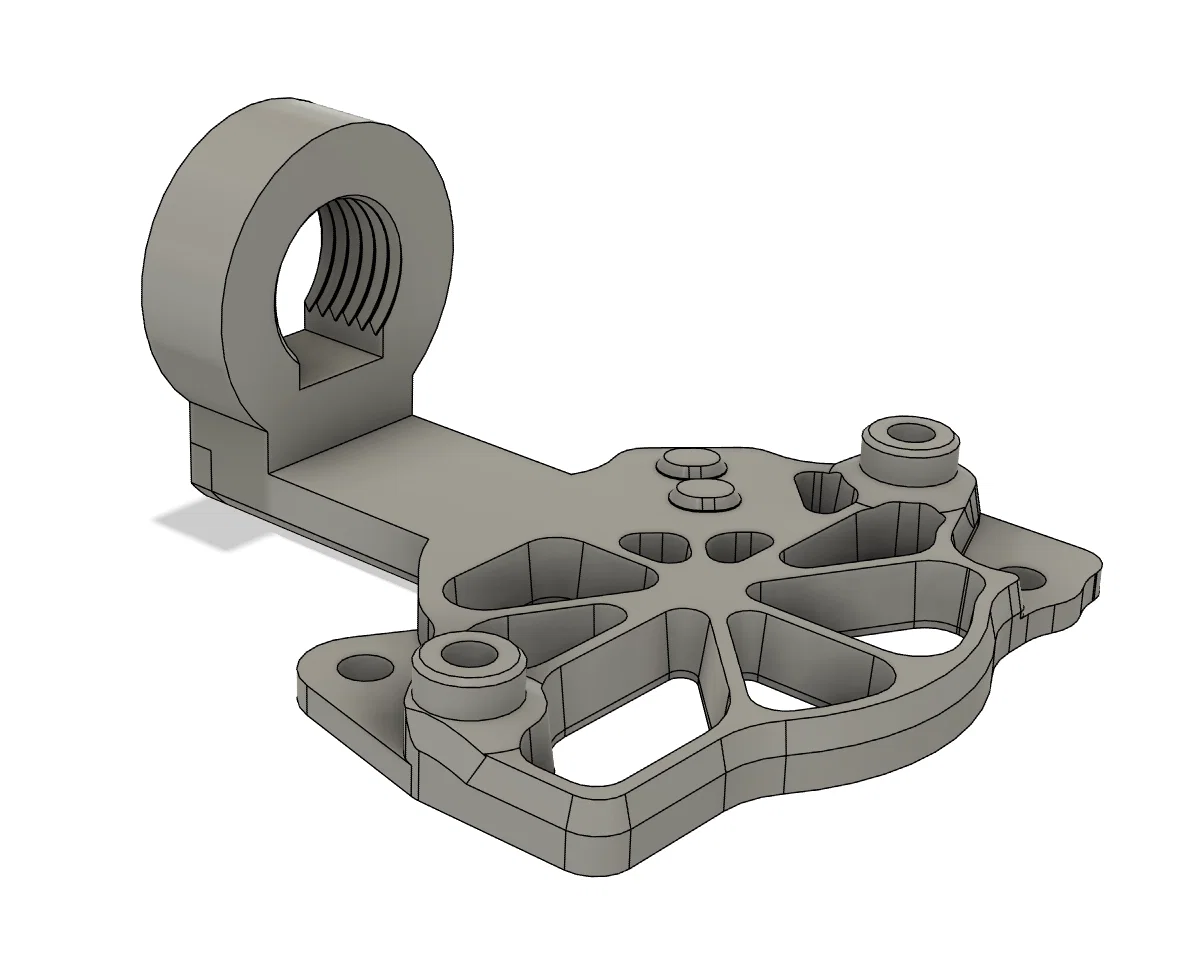

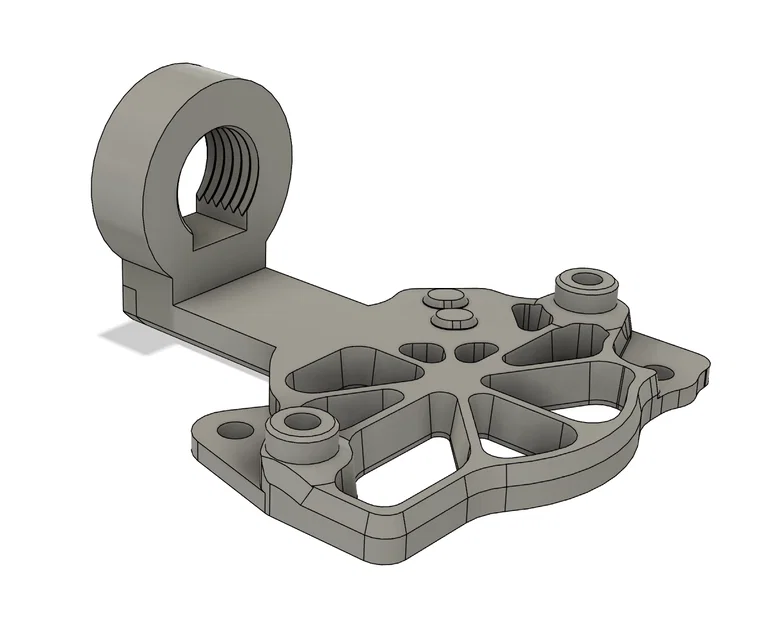

Có vài điểm mình không thích ở thiết kế gốc. Mình thấy phần vách quanh ren của gland có những đoạn mỏng tới mức không dùng được và dễ gãy chỉ với lực rất nhẹ. Mình đã gia cường phần ren của mount, chừa không gian để luồn được cáp microfit đã bấm sẵn (assembled) đi qua, và cắt bỏ phần cladding đang che, làm bạn không thao tác được lẫy khóa (connector latch).

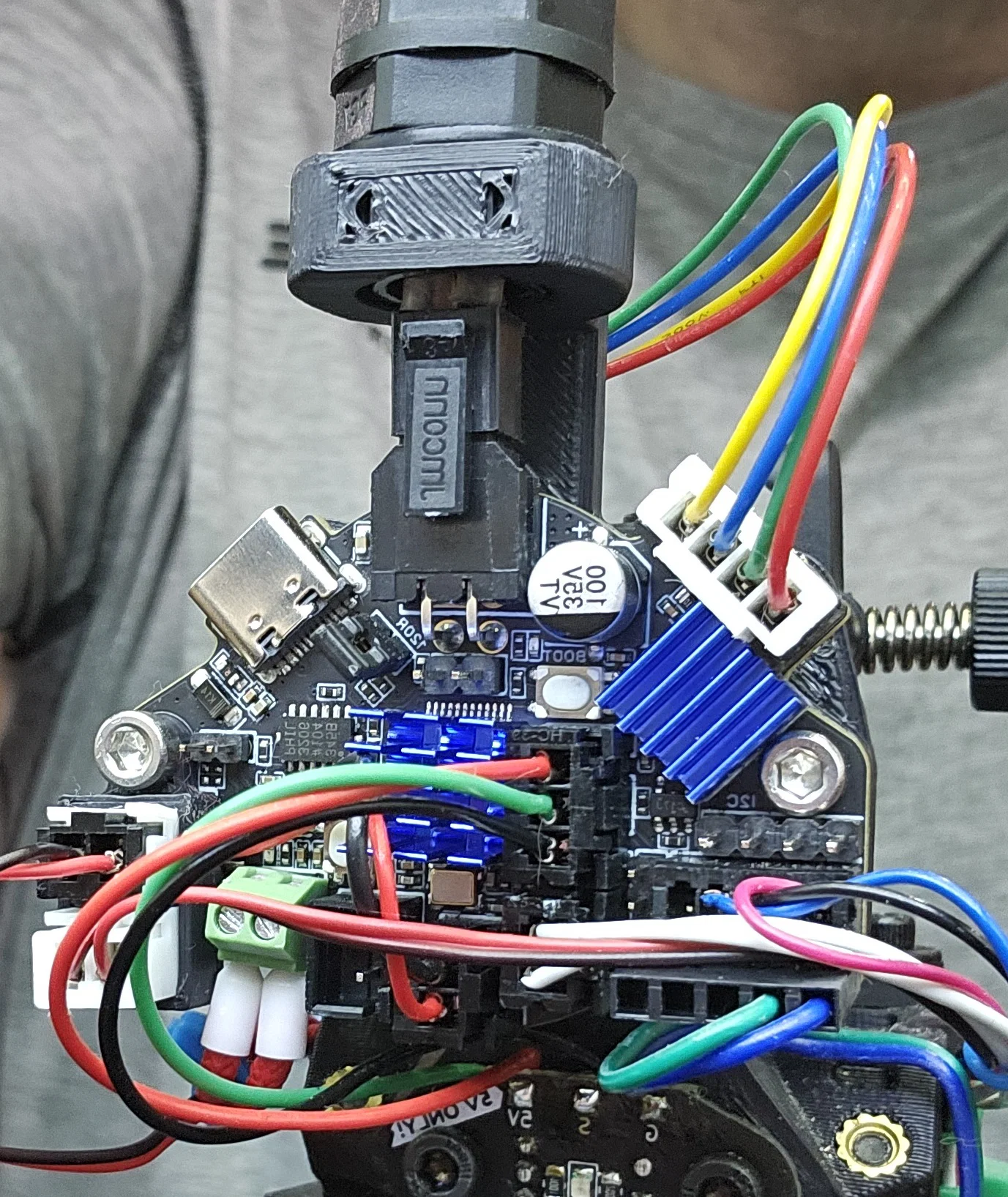

Trước khi mình sửa, bạn phải luồn dây qua khi chưa gắn contacts vào vỏ microfit housing, rồi mới lắp cáp, sau đó gắn cáp vào EBB36, rồi mới gắn EBB36 lên mount. Giờ thì bạn có thể bắt board lên trước, rồi chỉ việc luồn nguyên sợi cáp qua, và siết PG7 gland chắc tay mà mount không bị bể; đồng thời có thể tháo cáp ra mà không cần tháo board khỏi mount.

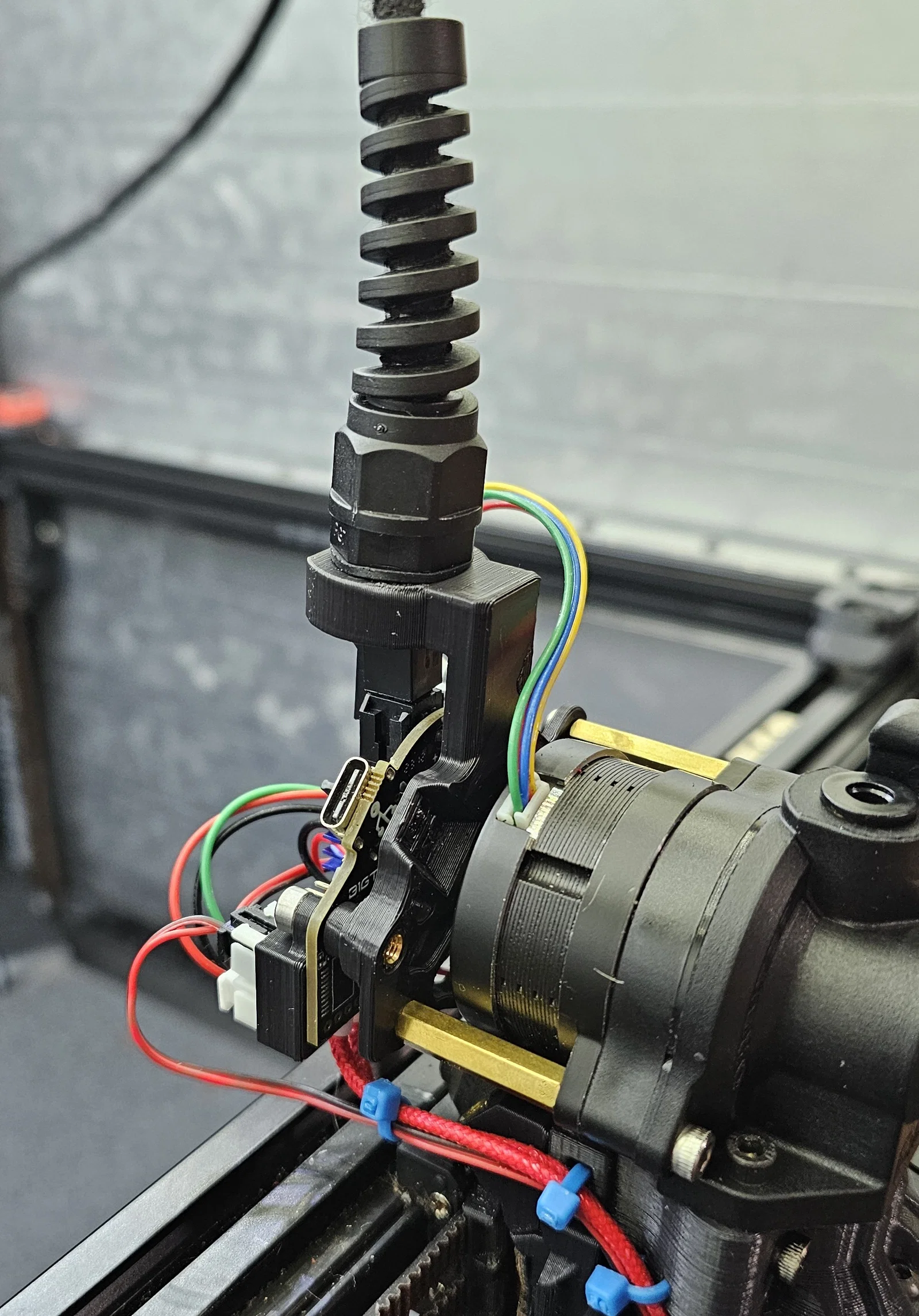

(Mình hiện không có máy in ổn định nên bản in duy nhất mình hoàn thành đã bị fail trước khi xong vài lớp, nên hình nhìn hơi “lạ”. Mình sẽ cập nhật ảnh mới khi máy in hoạt động lại bình thường.)
