Kệ Organizer Nhiều Tầng (Parametric) – Tiered Organizer, Parametric

Tạo kệ nhiều tầng theo đúng ý bạn để đựng bất cứ thứ gì! Mấy món này in rất dễ, không cần support. Lắp ráp cũng nhanh gọn!

Bạn có thể tự tạo kệ theo kích thước chính xác của mình bằng file Fusion 360 đính kèm, hoặc dùng các kích thước mẫu mình đã chuẩn bị sẵn. Với 4 cỡ đế, 5 chiều cao tầng, và tối đa 9 bề rộng kệ, có gần 200 cấu hình mẫu để bạn chọn. Và nếu bạn tải file Fusion 360 rồi tùy biến bằng user parameters, thì gần như muốn kiểu nào cũng làm được!

Dùng các STL mẫu

Nếu bạn muốn tải STL dùng ngay, có nhiều tuỳ chọn kích thước để chọn. Nếu không cái nào vừa nhu cầu, cứ tải file f3d và tùy biến theo ý bạn.

Chọn kích thước đế

25mm

Cỡ này rất hợp với nhiều hãng sơn hobby. Dùng tốt với chai Reaper, Vallejo, và Army Painter.

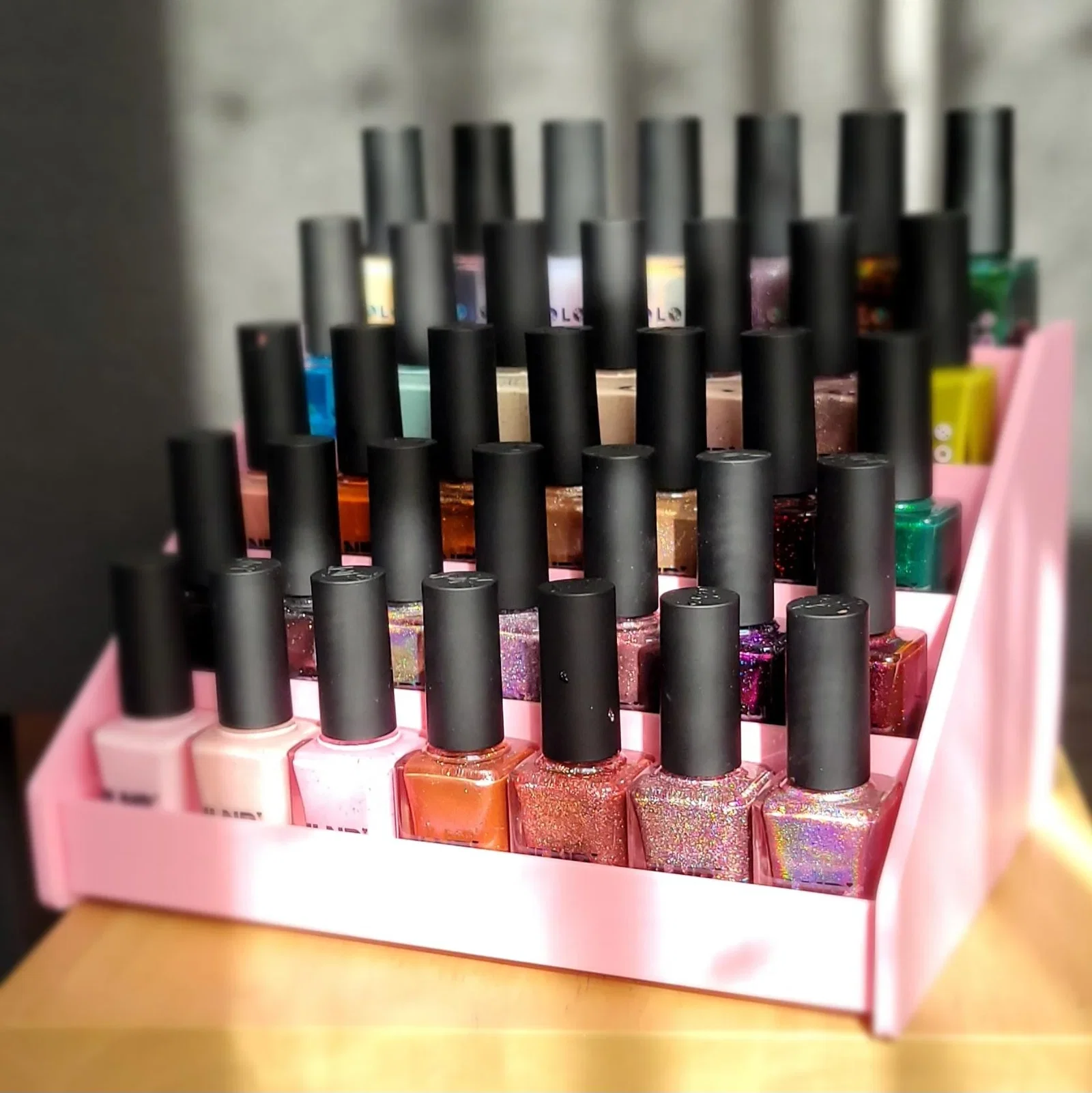

28mm

28mm vừa với một số chai sơn móng tay phổ biến. Mình đã test Holo Taco và ILNP.

34mm

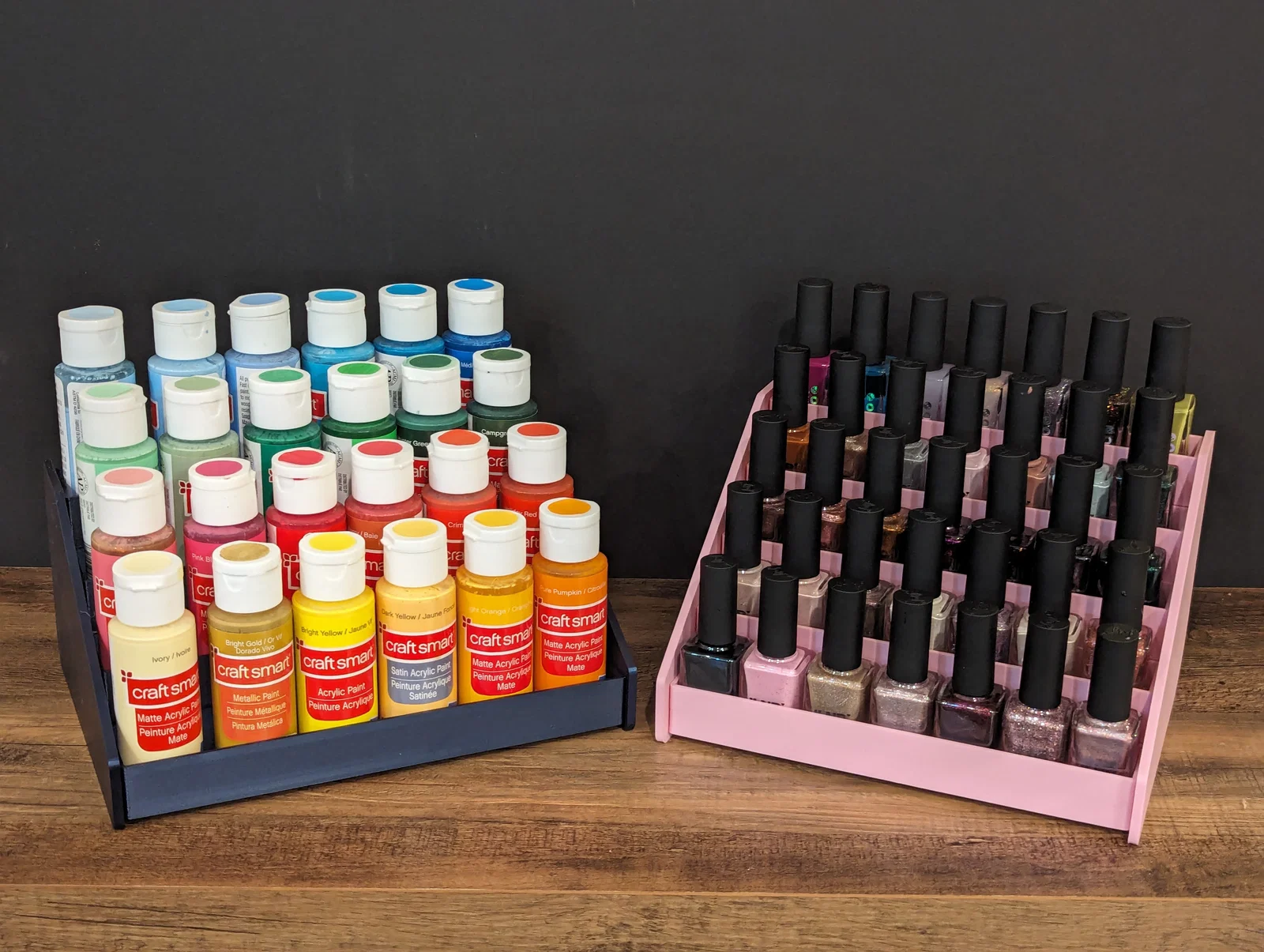

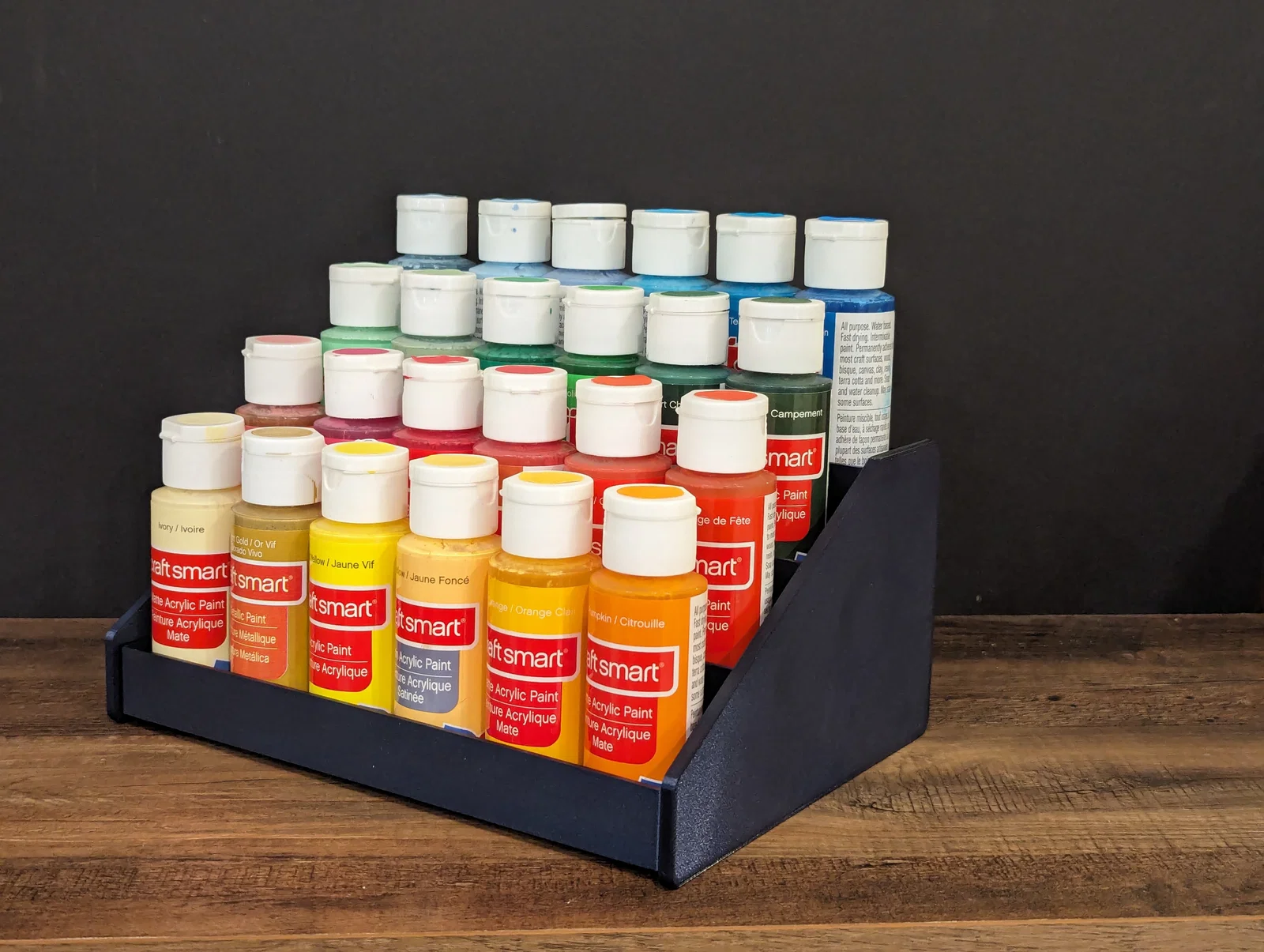

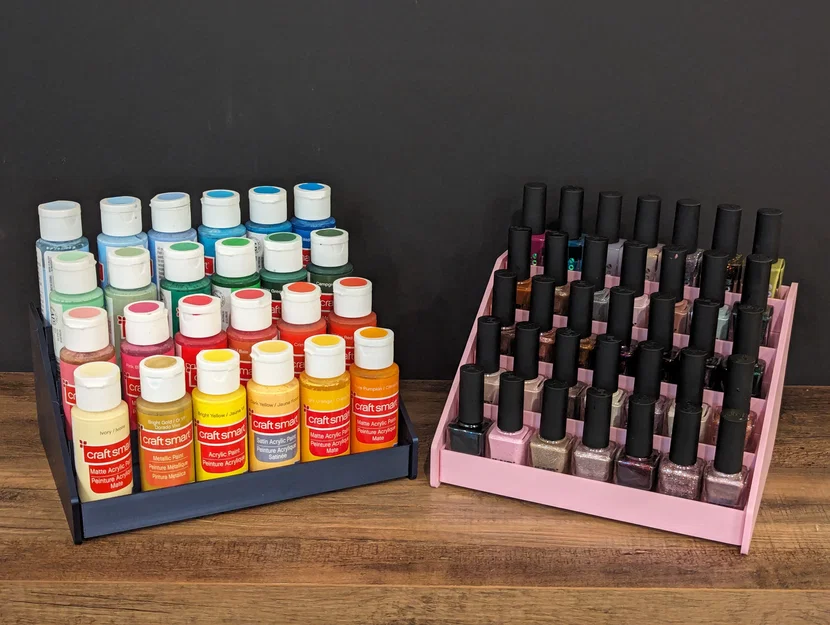

Cỡ này hợp với một số loại acrylic craft paint 2oz, mình chỉ test trực tiếp craft smart. Nó cũng vừa chai mod podge 2oz. Ở cỡ này, các tầng kệ nhô lên cao hơn chiều cao của nó nên sẽ có khoảng hở theo phương dọc giữa mỗi tầng.

46mm

Cỡ này rất hợp làm kệ gia vị (spice rack). Thiết kế để vừa chai gia vị McCormick cỡ thường. Ở cỡ này, các tầng kệ nhô lên cao hơn chiều cao của nó nên sẽ có khoảng hở theo phương dọc giữa mỗi tầng.

Chọn panel và shelf

Sau khi chọn được kích thước đế, bạn cần xác định mỗi tầng muốn để được bao nhiêu món, và tổng cộng muốn bao nhiêu tầng. Ví dụ: Giả sử mình làm organizer cho chai sơn acrylic 36mm. Nếu mình muốn organizer cao 3 tầng và rộng 8 vị trí để đựng tổng cộng 24 chai sơn thì mình cần tải:

• 36mm_panels / 3x_left.stl
• 36mm_panels / 3x_right.stl
• 36mm_shelves / 8x.stl

Mình sẽ in mỗi loại panel 1 cái, và in 3 bản của shelf. Vậy thôi!

Tùy biến

Nếu bạn muốn dùng file parametric để chỉnh sâu mọi khía cạnh của organizer, phần này dành cho bạn.

Hướng dẫn

1. Tải và cài Fusion 360 — miễn phí cho mục đích cá nhân.
2. Mở file tiered_shelves_parametric.f3d
3. Mở menu “Modify” và chọn “Change Parameters”
4. Trong menu, xem danh sách parameters và phần ghi chú giải thích cho từng mục
5. Chỉnh parameters theo nhu cầu của bạn
6. Xem lại model trong Fusion 360 để đảm bảo không có lỗi hay cảnh báo
7. Nhấp chuột phải vào root component trong browser và chọn “Save as Mesh”
8. Lưu theo định dạng bạn muốn
9. Slice, kiểm tra, rồi in!

Parameters có sẵn

ItemsPerShelf

Số món cần vừa trên mỗi tầng. Dùng để tính bề rộng tổng của kệ.

ItemTolerance

Khoảng hở thêm giữa các món trên kệ. Tăng tolerance tuỳ theo setting máy in của bạn hoặc khi bạn không đo được kích thước món đồ thật sự chính xác.

ItemWidth

Bề rộng của từng món bạn muốn lưu trữ. Giả định các món có cùng bề rộng và chiều dài (đế vuông hoặc tròn).

PrintTolerance

Khoảng hở lắp khớp giữa các chi tiết in. Chỉnh theo mức tuning máy in của bạn. 0.3mm hoạt động tốt với máy in của mình.

RiseHeight

Khoảng cách theo phương dọc giữa mỗi tầng, để x_ComputedShelfHeight để giữ khoảng cách giữa các tầng không bị hở.

ShelfCornerRadius

Bán kính bo góc của kệ. Thường nên giữ ≤5mm để tránh vấn đề hình học.

ShelfCount

Số tầng (tiers) của kệ. Tối thiểu cần 2.

ShelfHeight

Chiều cao ngoài của mỗi tầng. Chiều cao trong bị ảnh hưởng bởi ShelfWallThickness, bị ràng buộc >=5mm

ShelfWallThickness

Độ dày vách kệ, chỉnh theo nhu cầu. Cỡ lớn sẽ cần vách dày hơn để đảm bảo độ cứng.

SidePanelWallThickness

Độ dày của các panel bên, chỉnh theo nhu cầu. Cỡ lớn có thể cần dày hơn để đảm bảo độ cứng.
