Ống dẫn gió (Fan duct) cho Tronxy X5SA-2E

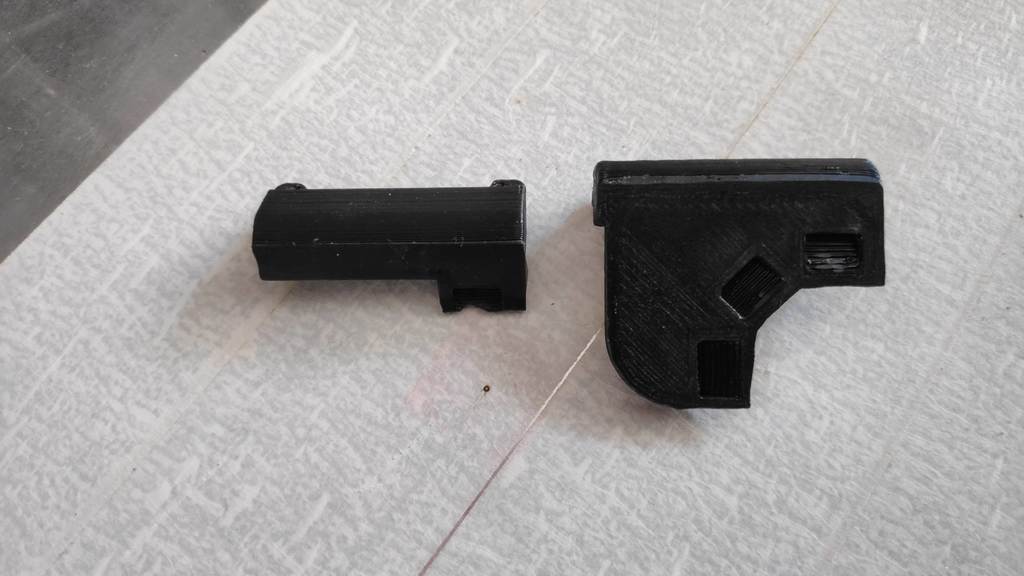

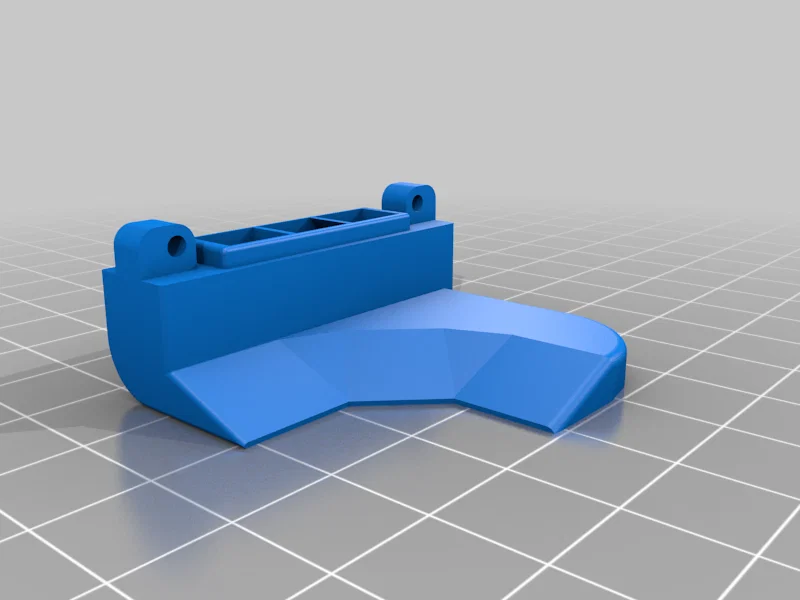

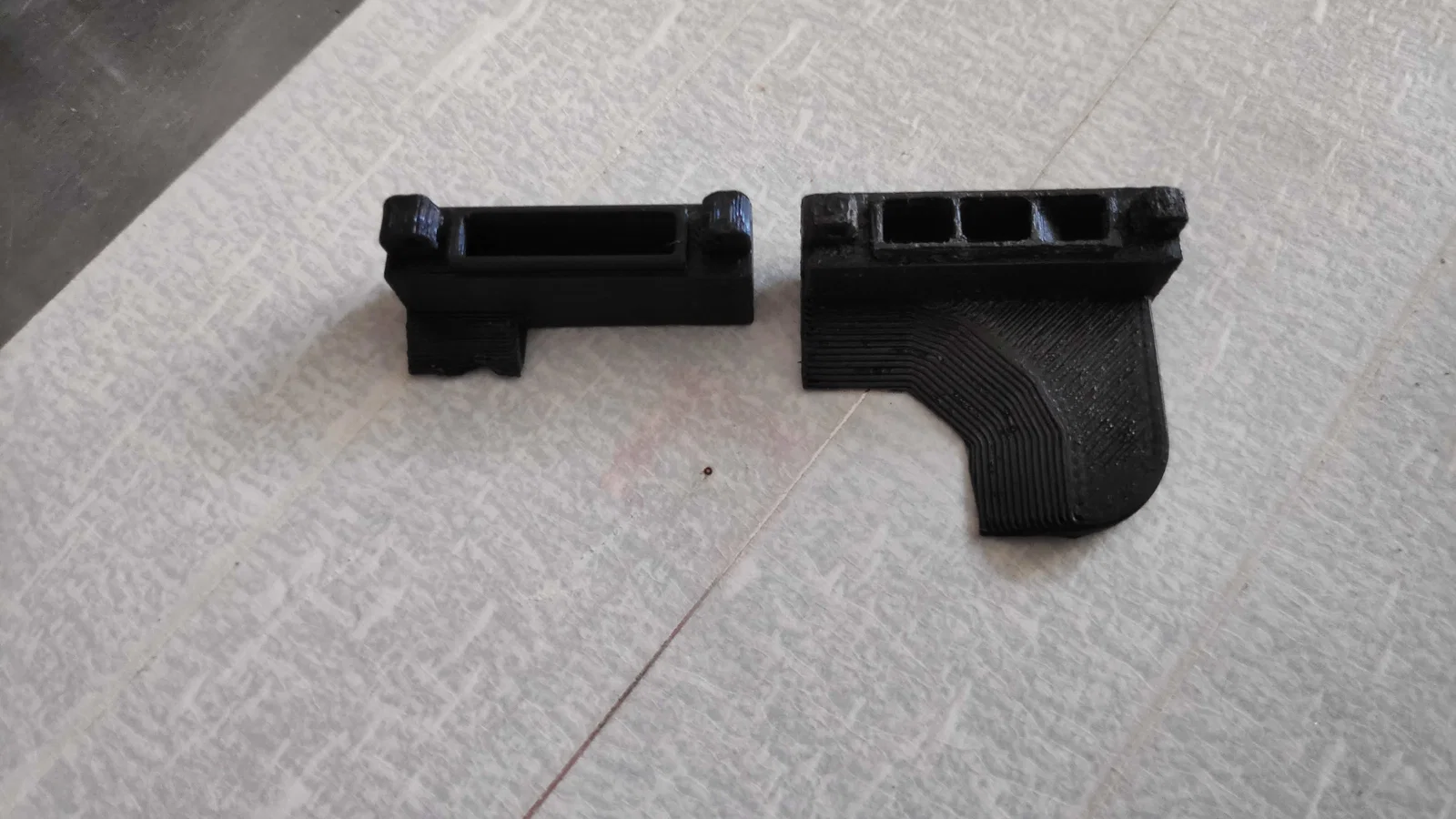

Ống dẫn gió (fan duct) đơn giản cho Tronxy X5SA-2E. Đây là bản remix từ fan duct gốc có sẵn trong thẻ SD đi kèm máy, mình chỉ thêm 2 hướng thoát gió mới để luồng khí có thể thổi ra từ nhiều phía.

Bản gốc bị vấn đề làm mát những phần của bản in nằm ở góc sau bên trái.

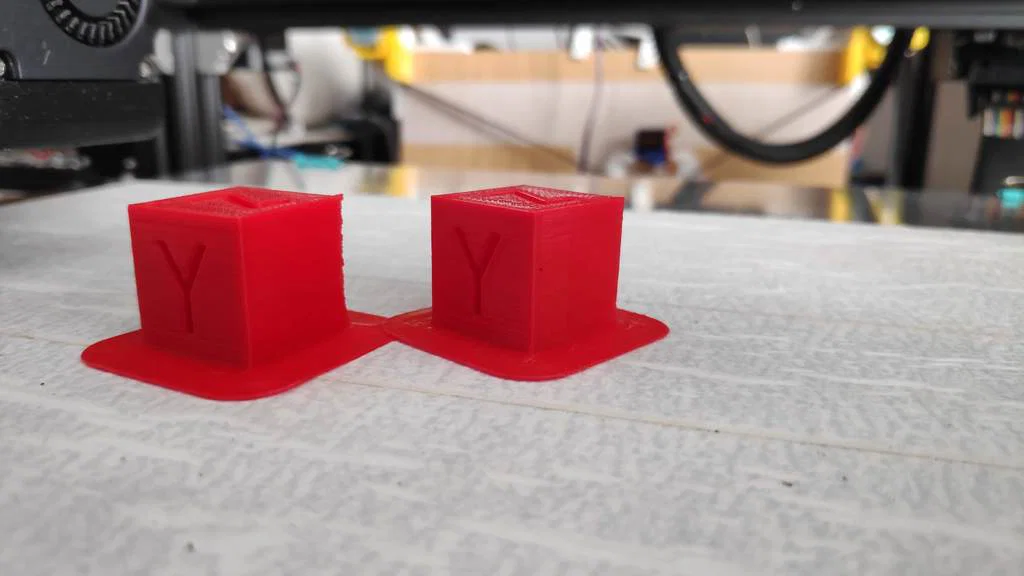

Với thiết kế đơn giản này thì các vấn đề đó biến mất và bản in nhìn khá ổn.

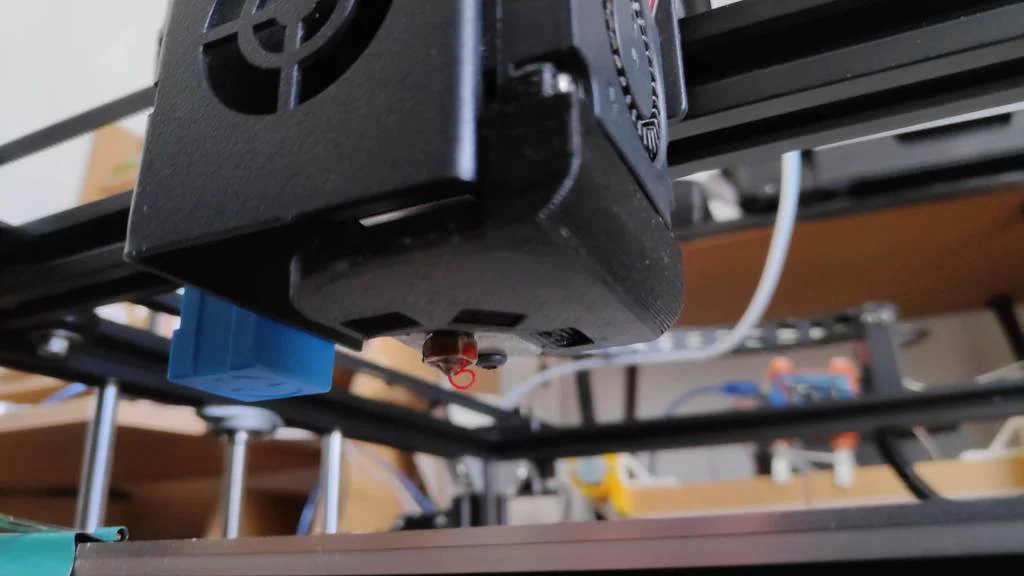

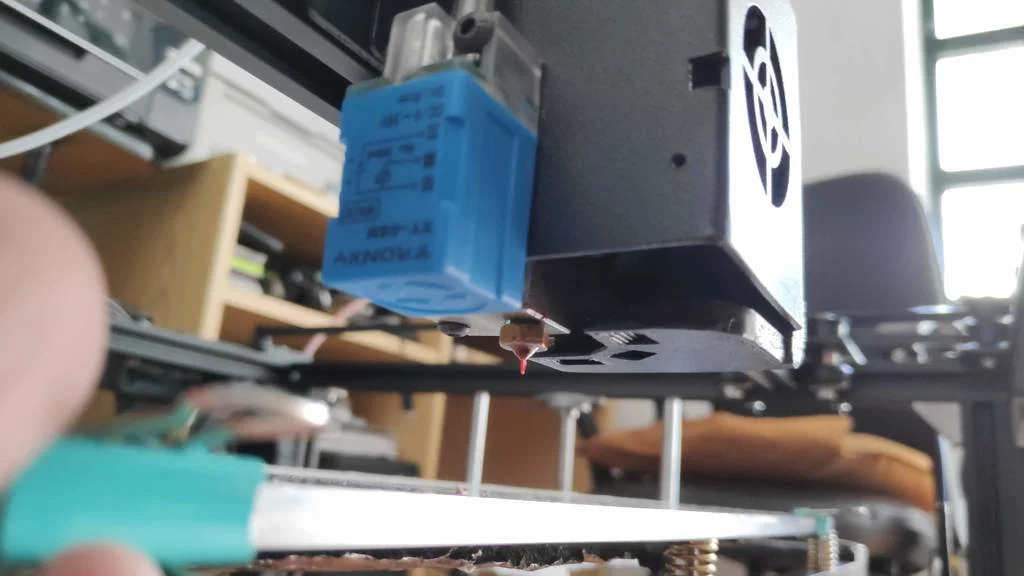

Mẫu này đã được test trên X5SA-2E, nhưng (mình hy vọng) cũng sẽ dùng được cho X5SA và X5SA-Pro. Tuy nhiên bạn cần lưu ý là mình đã thay hotend block và nozzle sang loại E3D, đồng thời mình cũng xoay hướng block 180 độ để nó quay về phía sau. Việc này giúp làm mát chi tiết dễ hơn và đẩy nguồn nhiệt ra xa fan duct.
Lý tưởng nhất là in bằng ABS, nhưng PETG cũng có thể dùng được, miễn là bạn xoay block 180 độ; nếu không thì heatblock (loại zin) sẽ nằm khá sát ống dẫn gió.

Vậy sao mình phải làm rắc rối vậy? Không dùng fan duct có sẵn của người khác được hả? Ờ thì… sau khi test thử vài mẫu fan duct thì không cái nào chạy ổn với X5SA-2E, có thể do hotend khác nhưng cũng có thể do fan shroud khác. Có vẻ Tronxy hay thay đổi linh kiện mà không thông báo cho mọi người.
Vì vậy mình làm thiết kế mới này để có thể dùng được với nhiều phiên bản hotend/shroud kiểu này, vì nó không phụ thuộc vào kích thước của các phần đó trong thiết kế.
