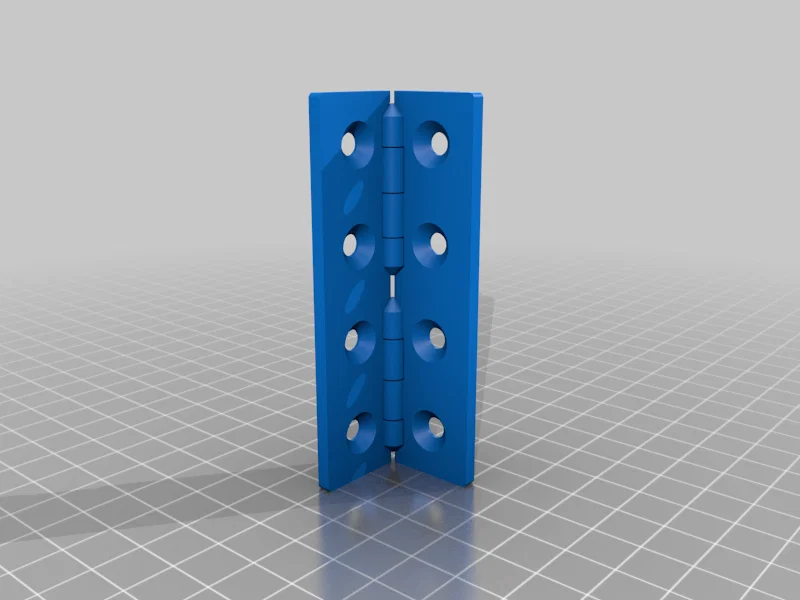

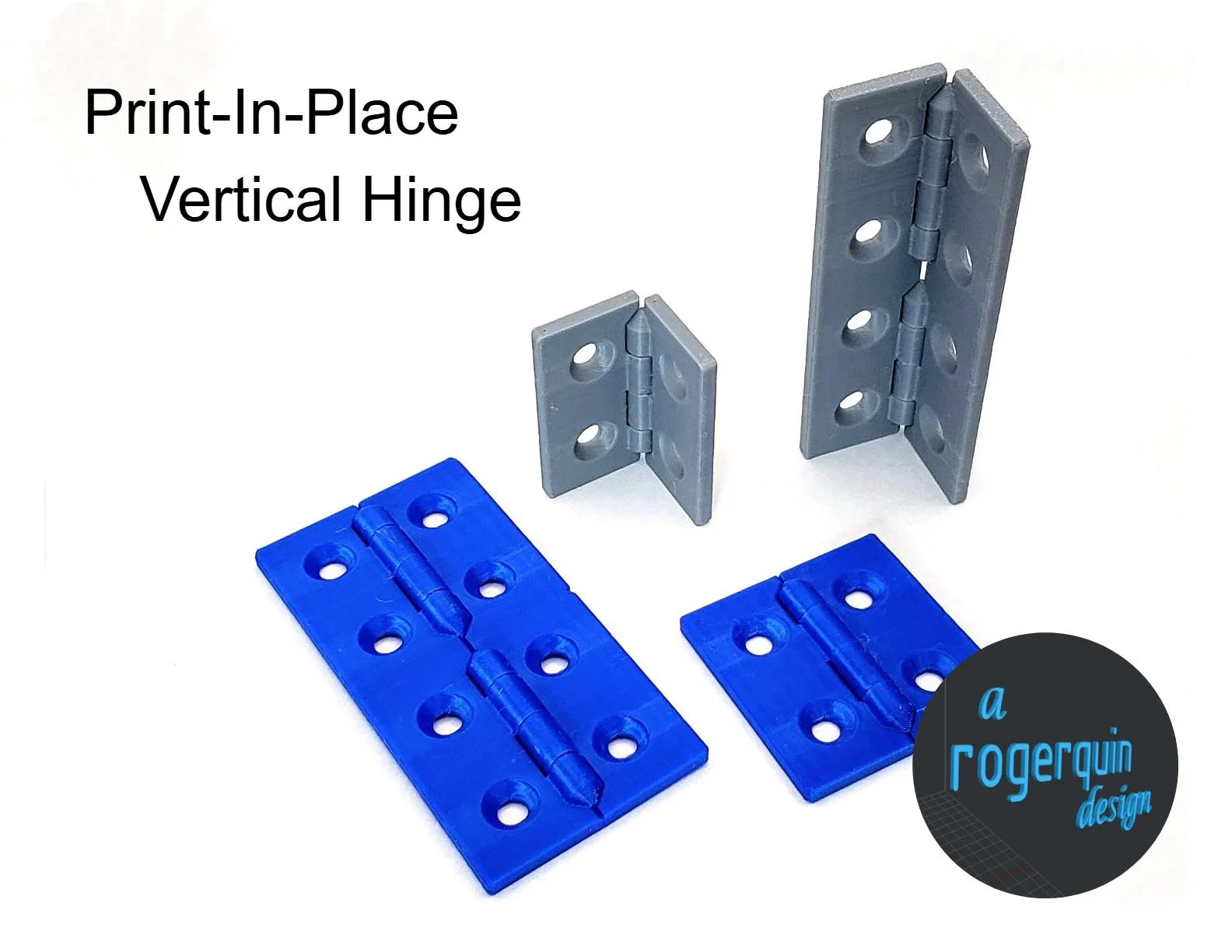

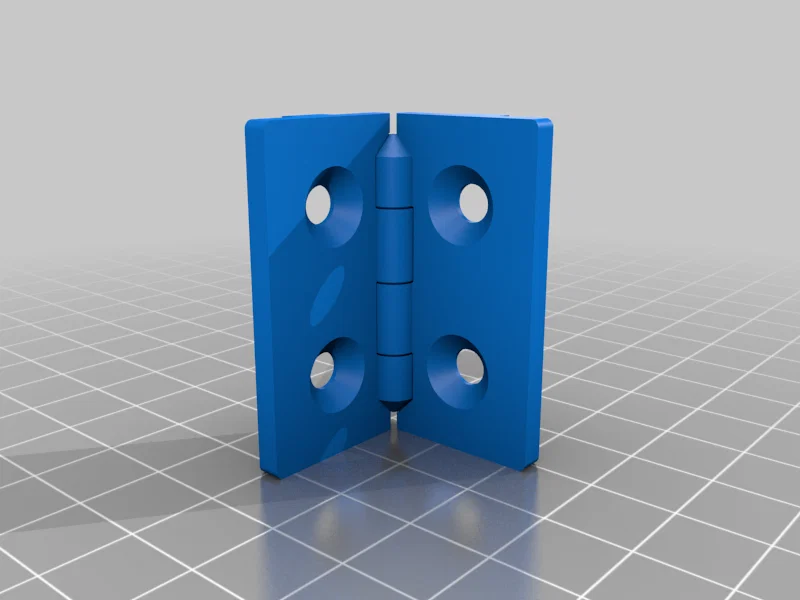

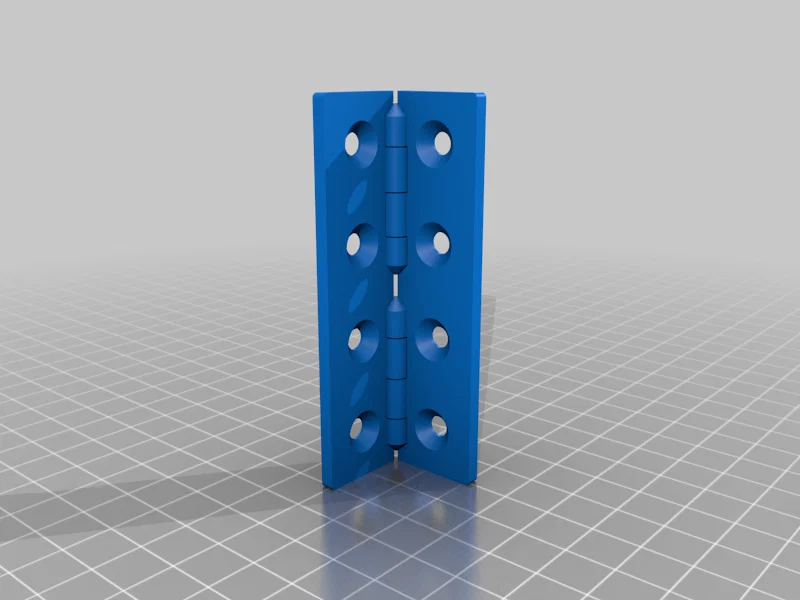

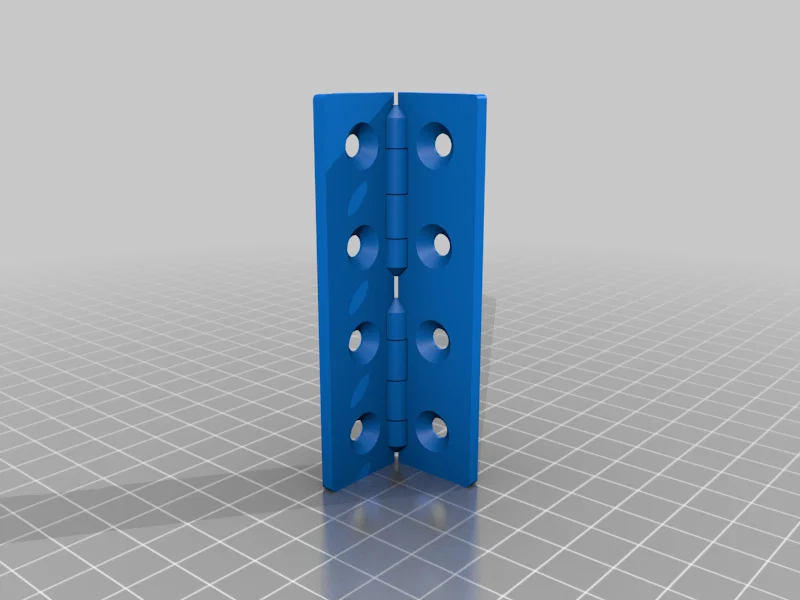

Bản lề dọc Print-In-Place cho nhôm định hình 2020

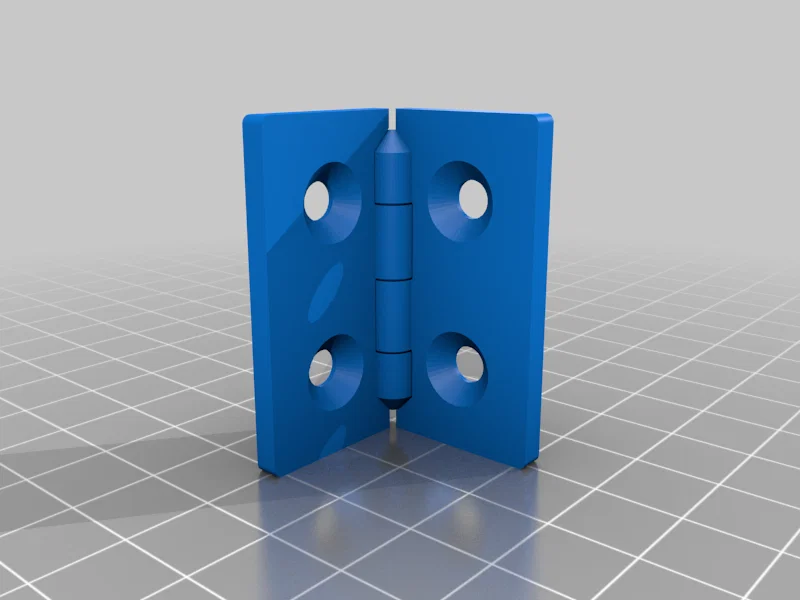

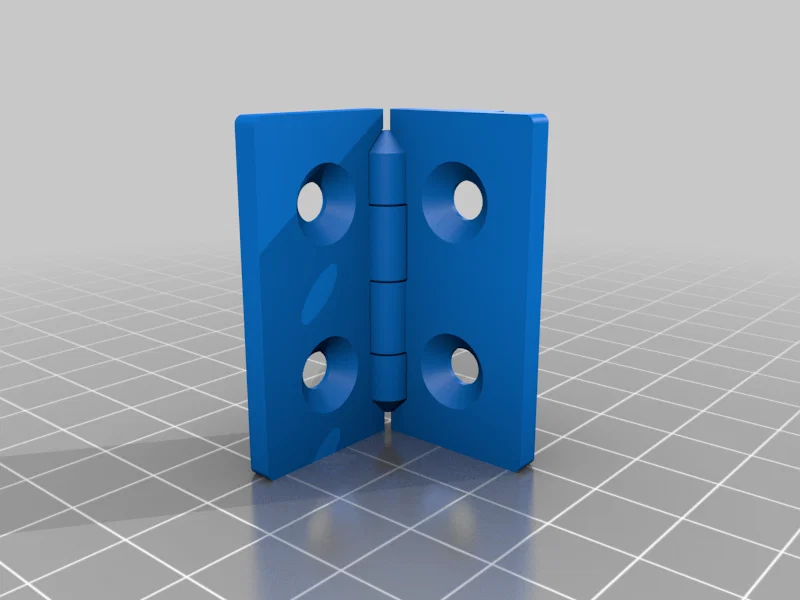

Đây là một bản lề dọc print-in-place dễ in, độ bền cao và độ chính xác cao.

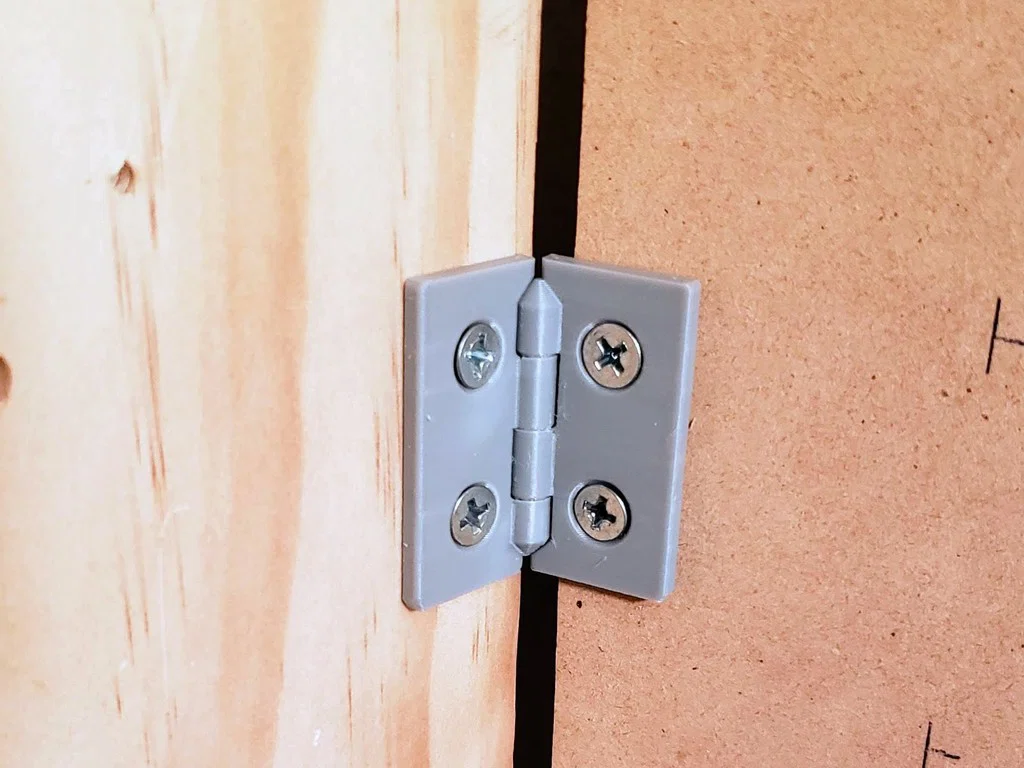

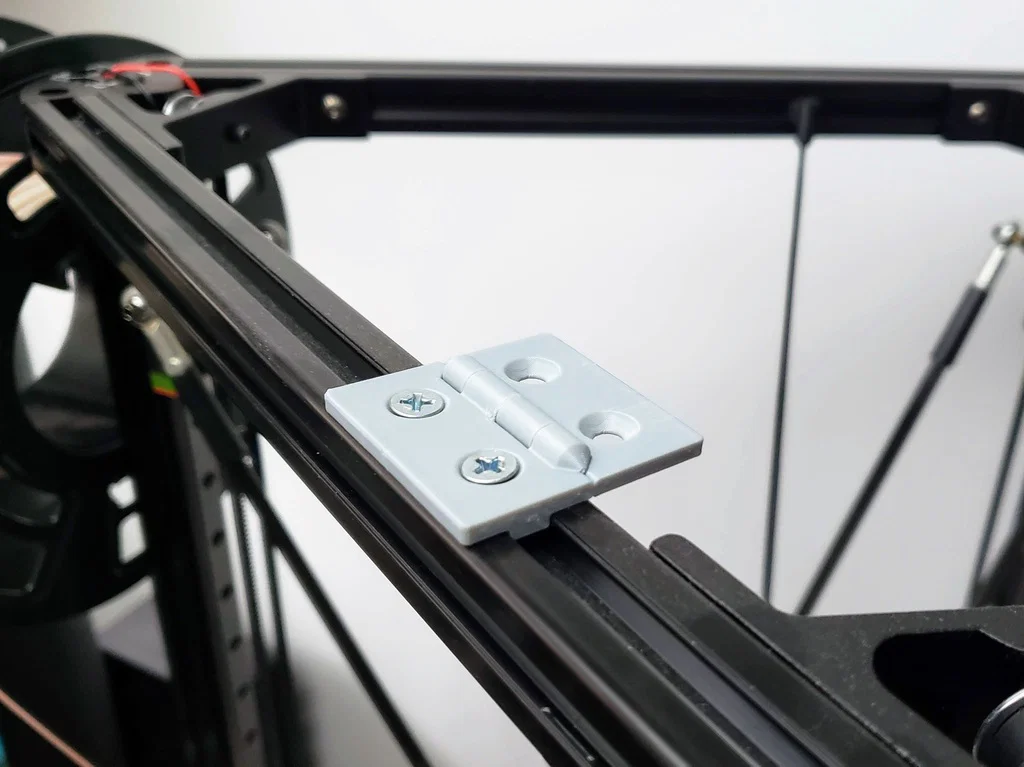

Được thiết kế chuyên cho việc gắn lên nhôm định hình 2020 (2020 extrusion), mẫu bản lề đa dụng này có thể dùng cho rất nhiều ứng dụng khác nhau.

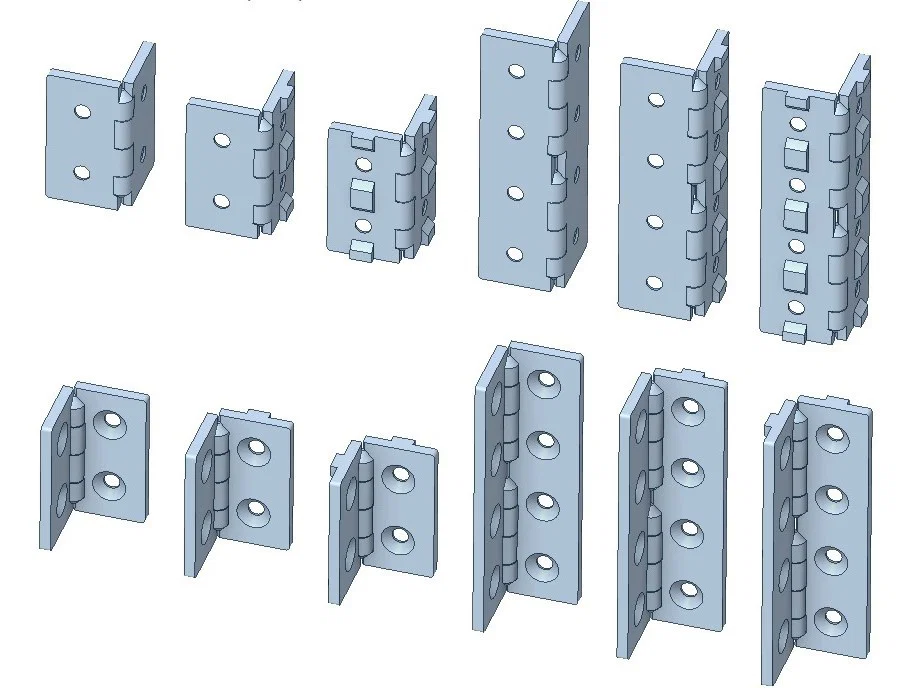

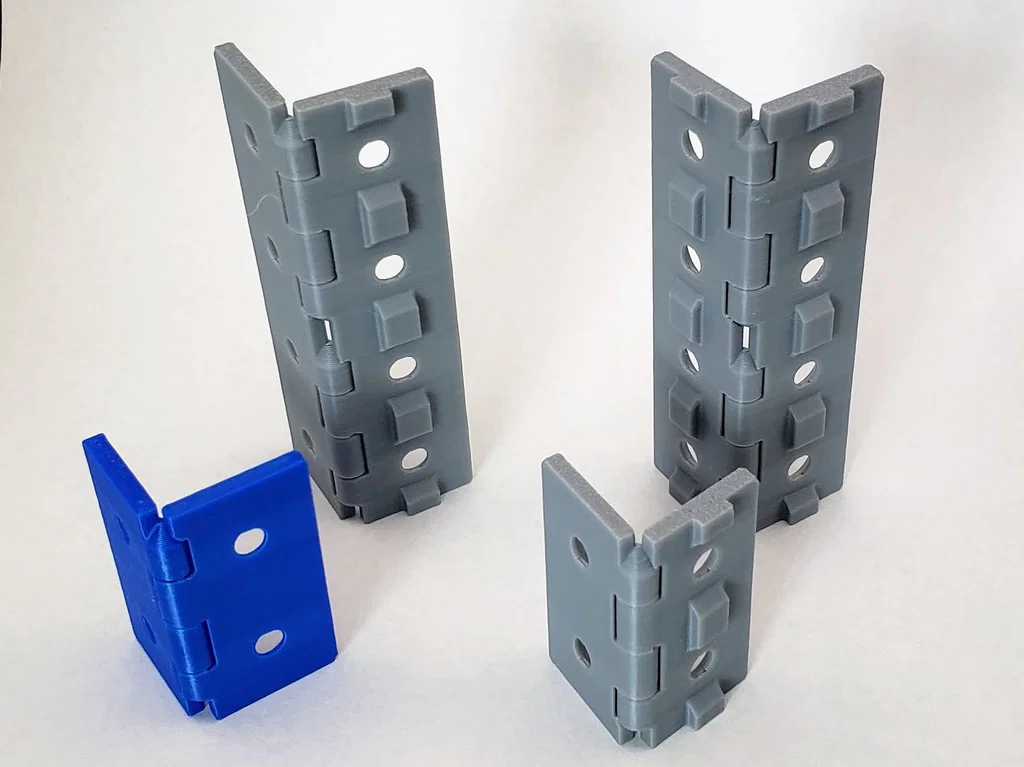

Các bản lề này được in theo phương thẳng đứng, ở nhiều độ cao khác nhau để tận dụng tối đa độ bền của lớp theo phương ngang, đồng thời vẫn giữ được dung sai (tolerance) cao hơn. Thiết kế độc đáo giúp bản lề đóng mở mượt mà, nhưng vẫn đảm bảo độ chắc và độ bền tối đa.

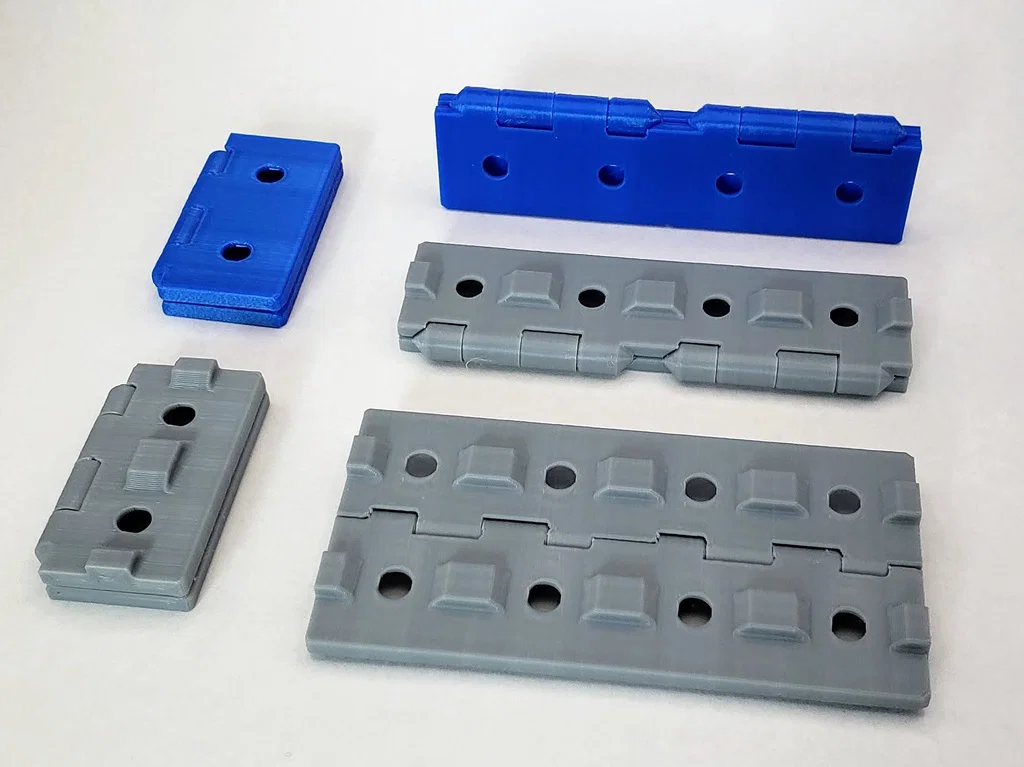

Ghi chú khi in: Bản lề được thiết kế để in nằm nghiêng (on their side) và đúng theo orientation như các file đã được upload. Do thiết kế print-in-place vertical hinge đặc trưng, bạn cần để Z-Seams tránh xa các điểm trục/pivot để bản lề hoạt động chuẩn. Khi in xong, bản lề sẽ trông như bị kẹt ở vị trí khép nửa. Để “kích hoạt” chức năng bản lề, chỉ cần dùng lực bẻ mở hoặc bẻ đóng một lần. Sau đó, bản lề sẽ đóng mở trơn tru và không có độ rơ (zero play).

Đây là thiết kế dễ in, không cần support khi in. Tuy nhiên vì dung sai khá sít, rất khuyến nghị dùng máy in đã cân chỉnh (calibrated) tốt.

Nhắc nhẹ: Vui lòng ủng hộ nỗ lực đóng góp của tụi mình cho cộng đồng 3D printing và wet-shaving bằng cách báo cáo những bên bán hàng lạm dụng giấy phép “Non-Commercial - Share Alike” mà tụi mình áp dụng. Tụi mình sẽ tiếp tục đăng các sản phẩm chung hoàn toàn miễn phí trong phạm vi thời gian cho phép và khi còn khả năng tài chính. Nhớ đăng ảnh/mẫu bạn in được (your makes) nha. Chúc bạn in vui.

Print Settings

Printer Brand:

Flsun

Printer:

Flsun Q5

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

100%

Filament: ELEGOO Rapid PLA+ Blue and Gray
