Giá Treo Cuộn Filament Xoay Trên Nóc cho Ender 5/SV05

Tổng quan

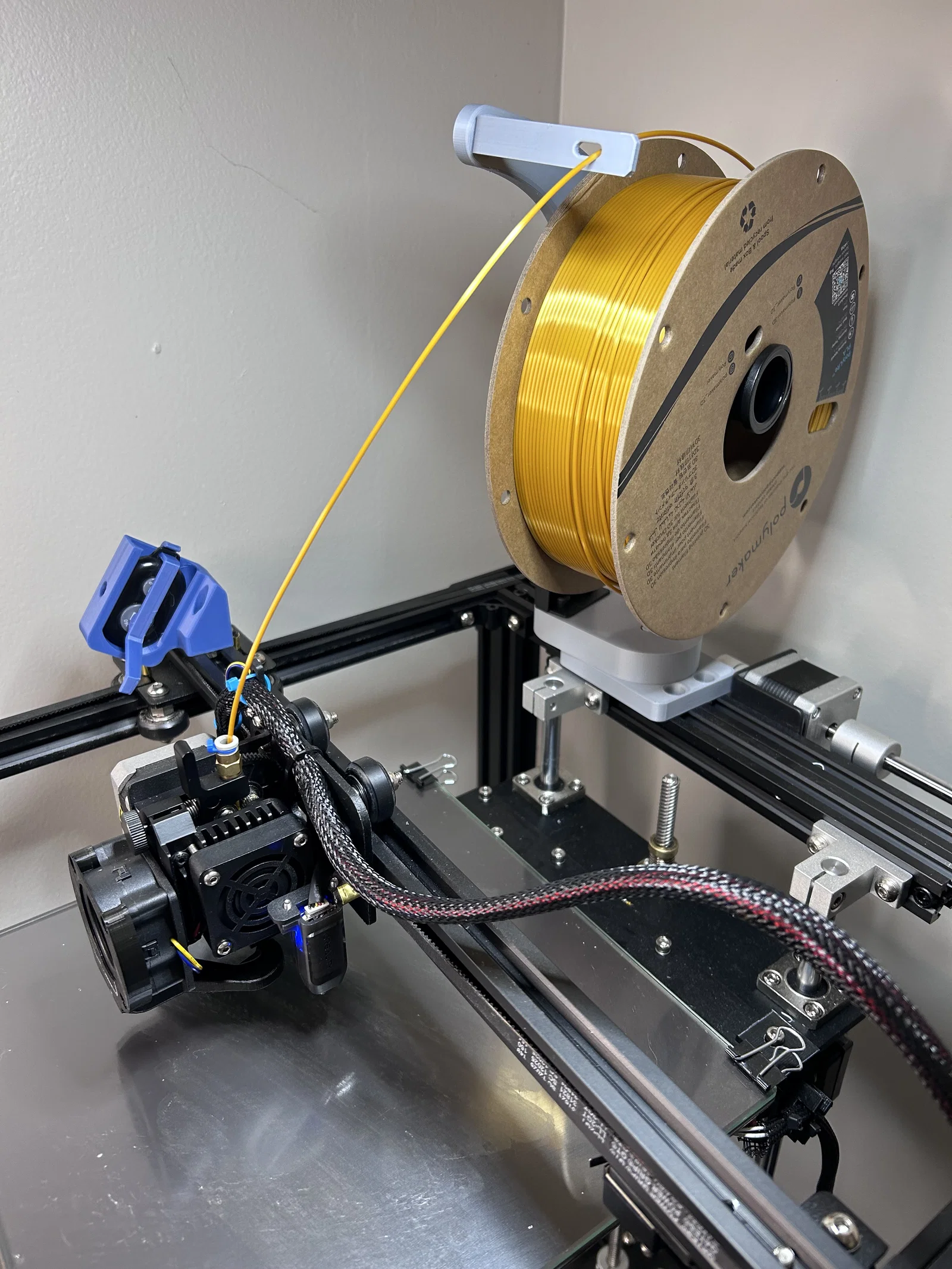

Một bộ adapter gắn trên nóc để dời giá treo cuộn filament từ hông máy lên vị trí dễ thao tác hơn cho các máy in kiểu Ender-5/SV05. Cách này giúp hỗ trợ các máy Cartesian cube dùng direct drive mà không cần đoạn filament đi thẳng quá dài hoặc các setup reverse Bowden dài loằng ngoằng.

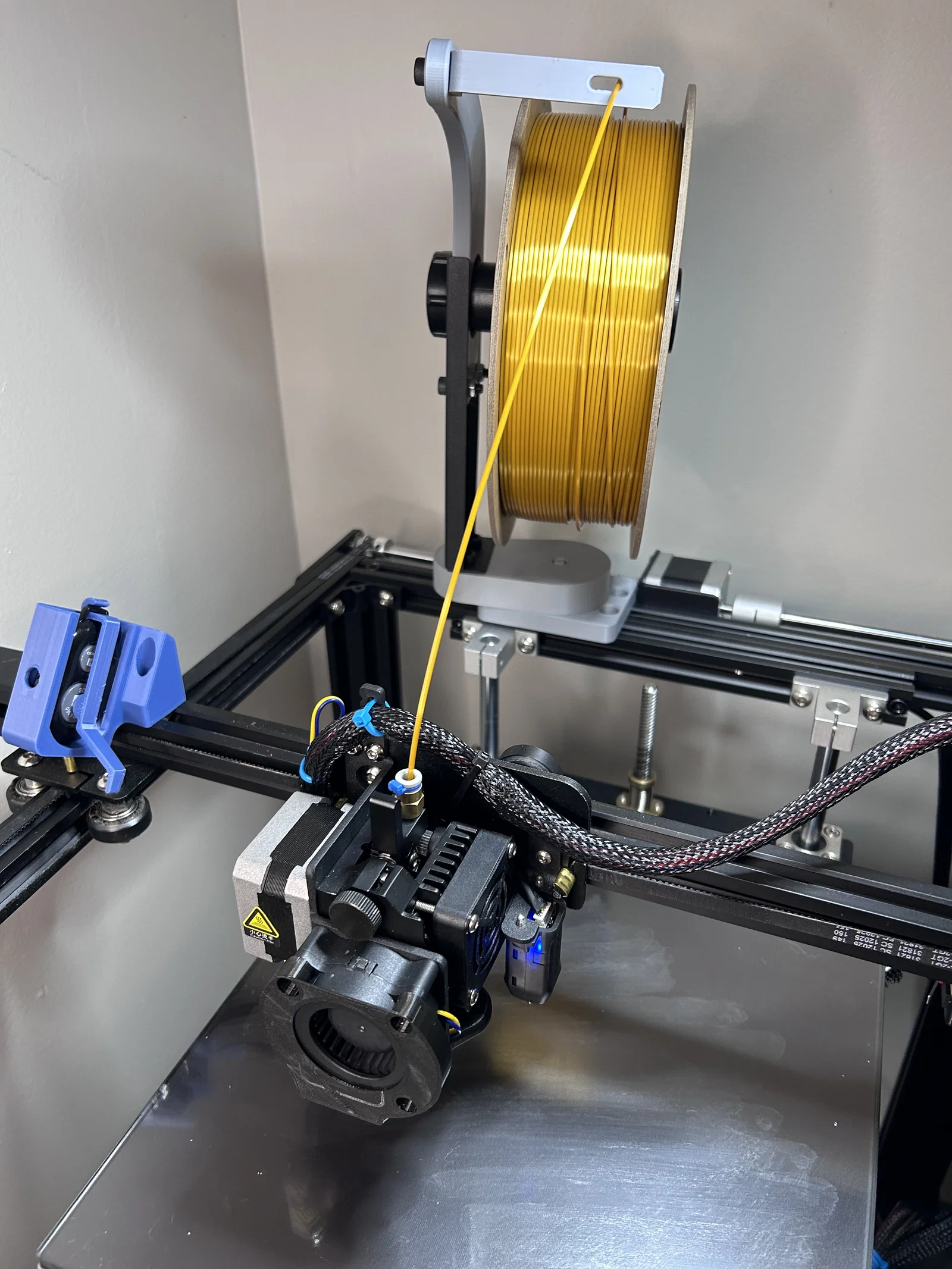

Thiết kế này ban đầu xuất phát từ việc SV05 có extruder khá yếu, thường bị “đuối” khi dùng reverse bowden theo máy. Dời cuộn filament theo hướng này sẽ giảm lực cản trên đường đi của filament và cho extruder thêm “dư địa” để in ra đẹp hơn.

Phần lớn thiết kế là in 3D, chỉ cần thêm một ít phần cứng như bên dưới. Ngay cả bearing cũng là dạng herringbone gear bearing in ra, ép nhẹ (press-fit) vào tấm swivel.

Phần cứng

• 5x M6 x 16 (SHCS, BHCS, tuỳ bạn)
• 5x ê-cu M5

Ghi chú in ấn

Mục tiêu của thiết kế này là đạt được độ ép nhẹ (light press fit) của bearing vào tấm swivel. Nếu lỗ của bạn quá nhỏ, bạn sẽ cần in lại tấm swivel với hole compensation. Không khuyến nghị dùng keo cho outer race vì độ bền của cụm sẽ bị giới hạn theo độ bám dính của keo.

Chốt lục giác (hex dowel) được ép vào tấm base và có thể dán keo nếu muốn. Sau đó, giá treo cuộn Creality/Sovol zin có thể được gắn lên tấm swivel cùng với các bracket dẫn filament.

Các bracket dẫn filament được thiết kế để gắn vào phía trong (inside) của giá treo cuộn zin và siết cố định thông qua các rãnh dọc trên bản kim loại. Nên chừa bracket hơi lỏng một chút phòng khi đường đi filament thay đổi lúc đường kính cuộn filament còn lại nhỏ dần.

Thiết kế này hơi “ngách”, nhưng chắc chắn sẽ hữu ích với đúng người cần. Nhớ chụp hình và cho tụi mình biết bản của bạn ra sao nha!
