Shiva Arrow Clip – Kẹp gom mũi tên 6+1 / 9+1 (parametric)

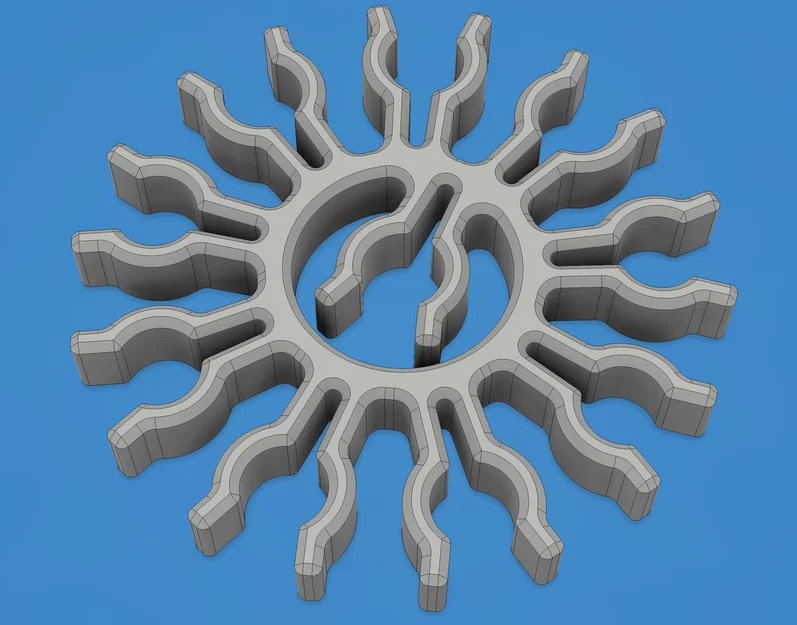

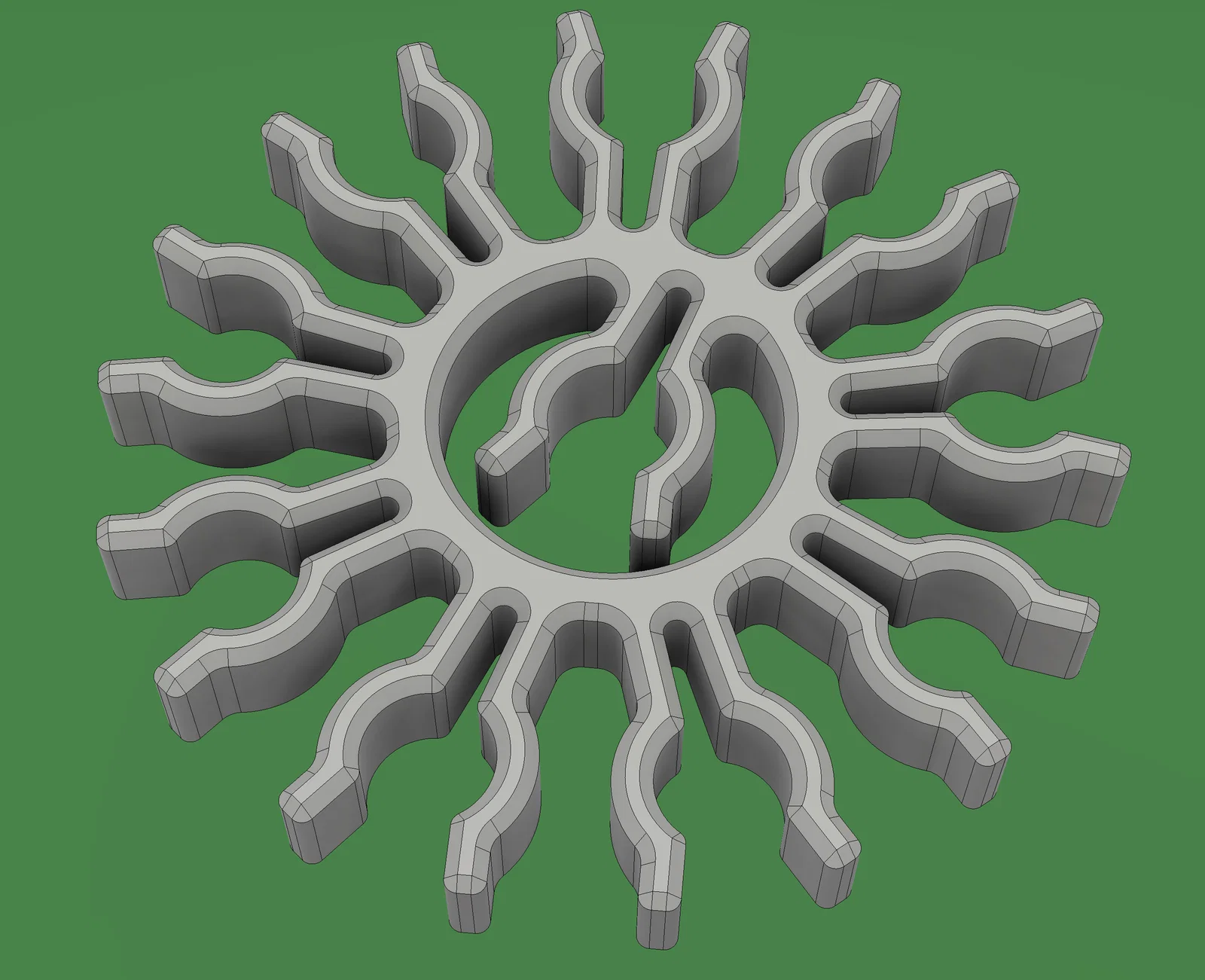

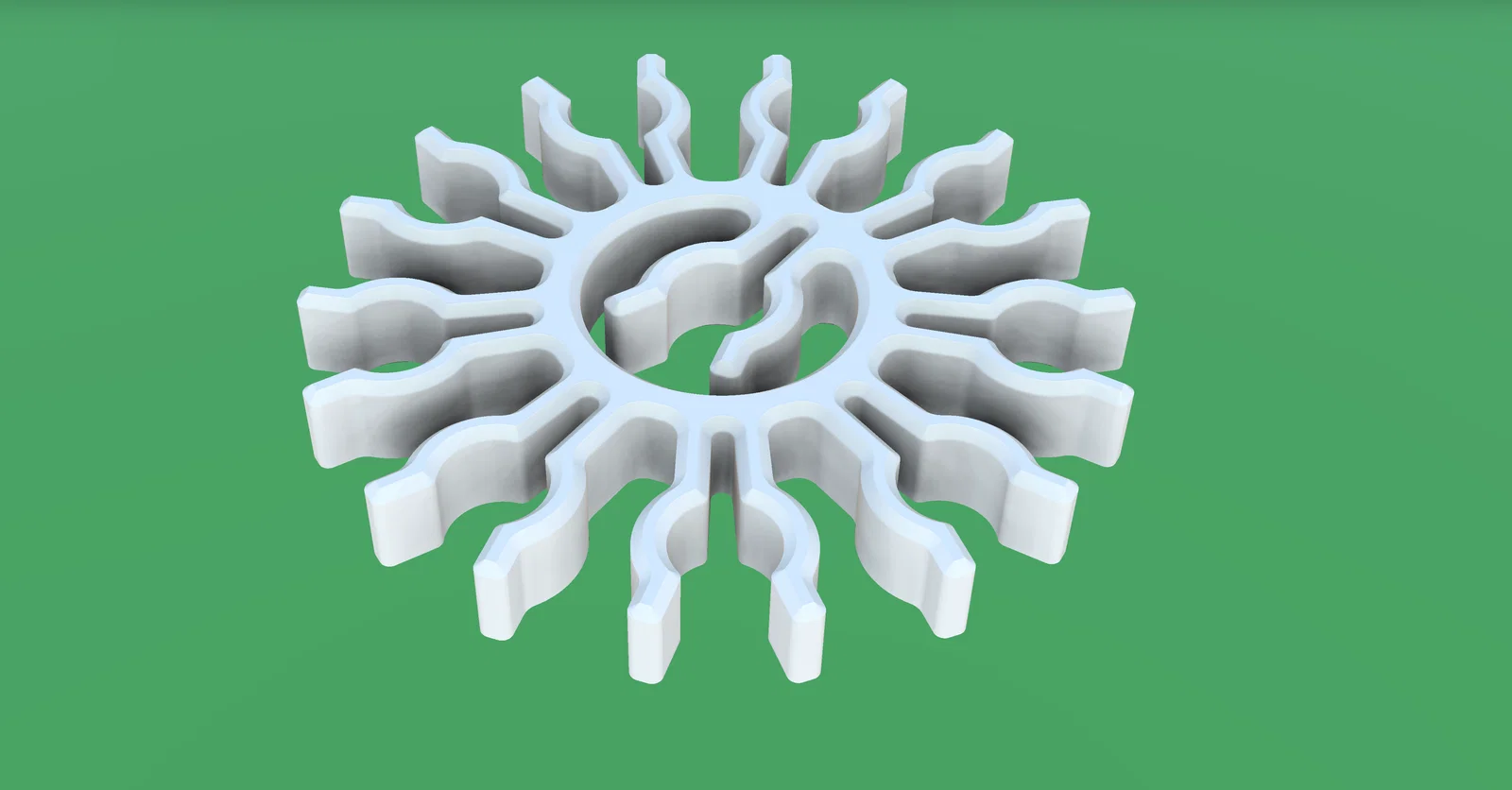

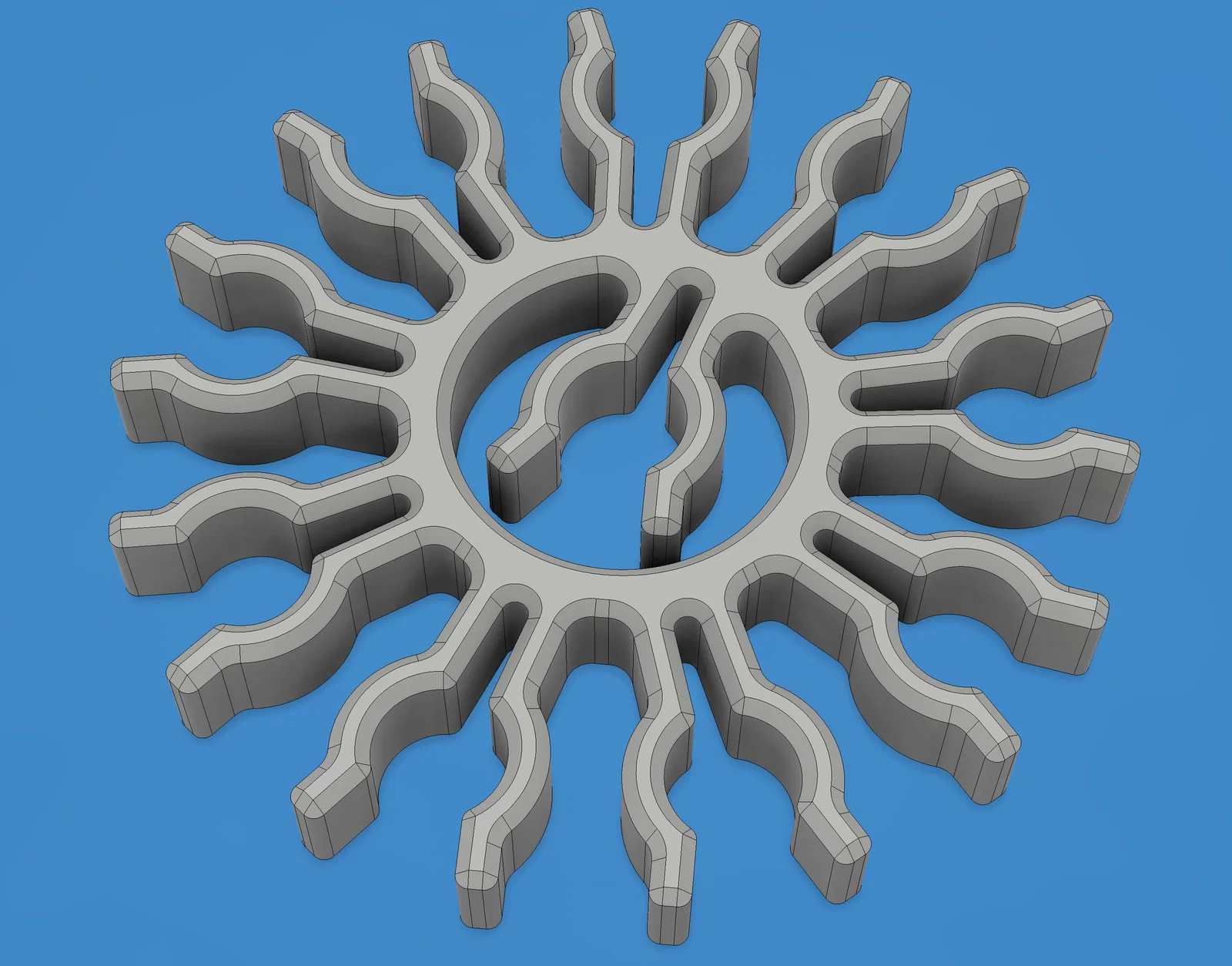

Shiva Arrow Clip là kẹp mũi tên dạng parametric, giúp gom 6 hoặc 9 mũi ở vòng ngoài và thêm 1 mũi ở giữa (6+1, 9+1). Thiết kế vừa ống 80mm, in dễ, không cần support, không vít/keo.
Mô tả
Mẫu in

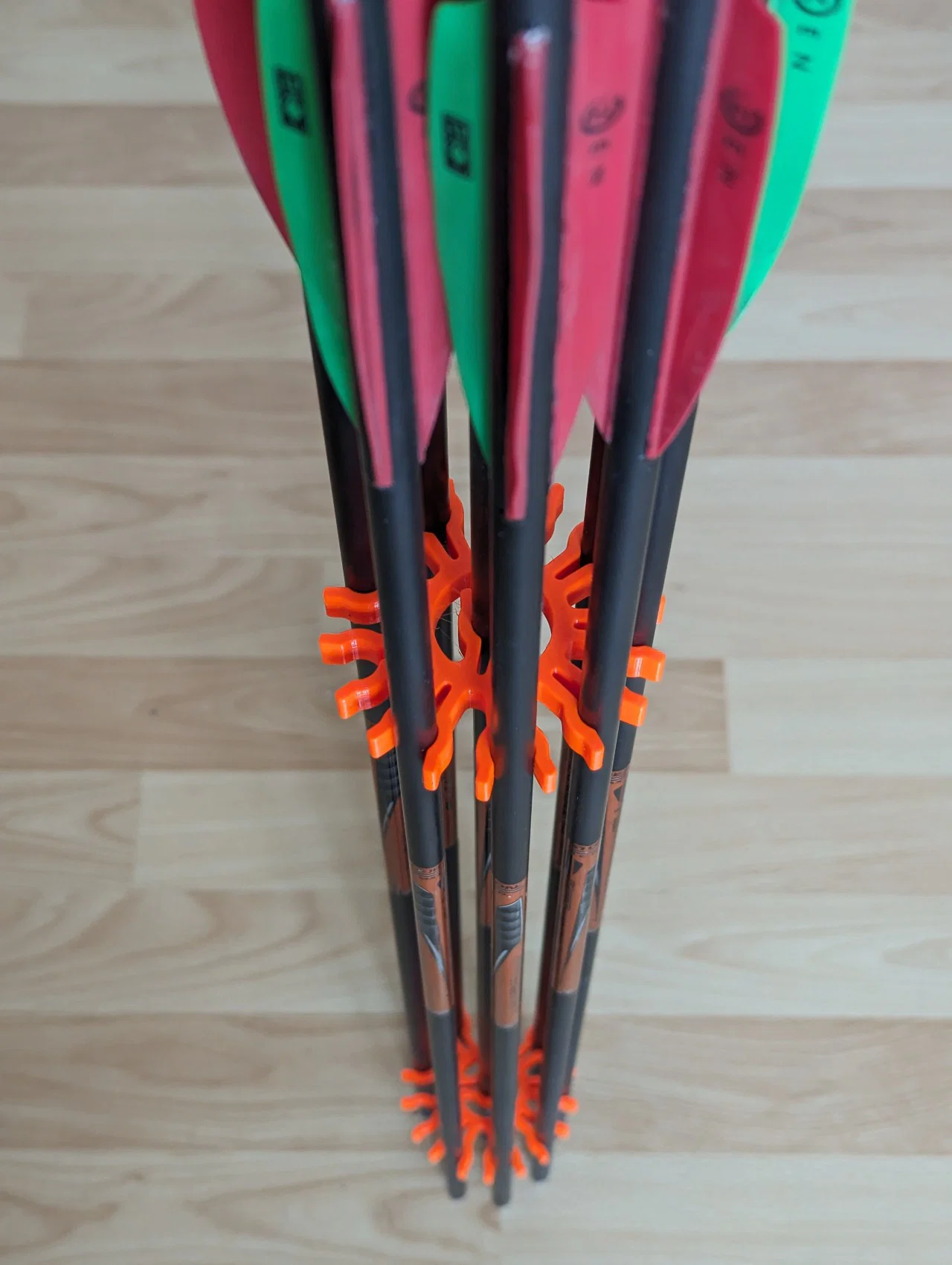

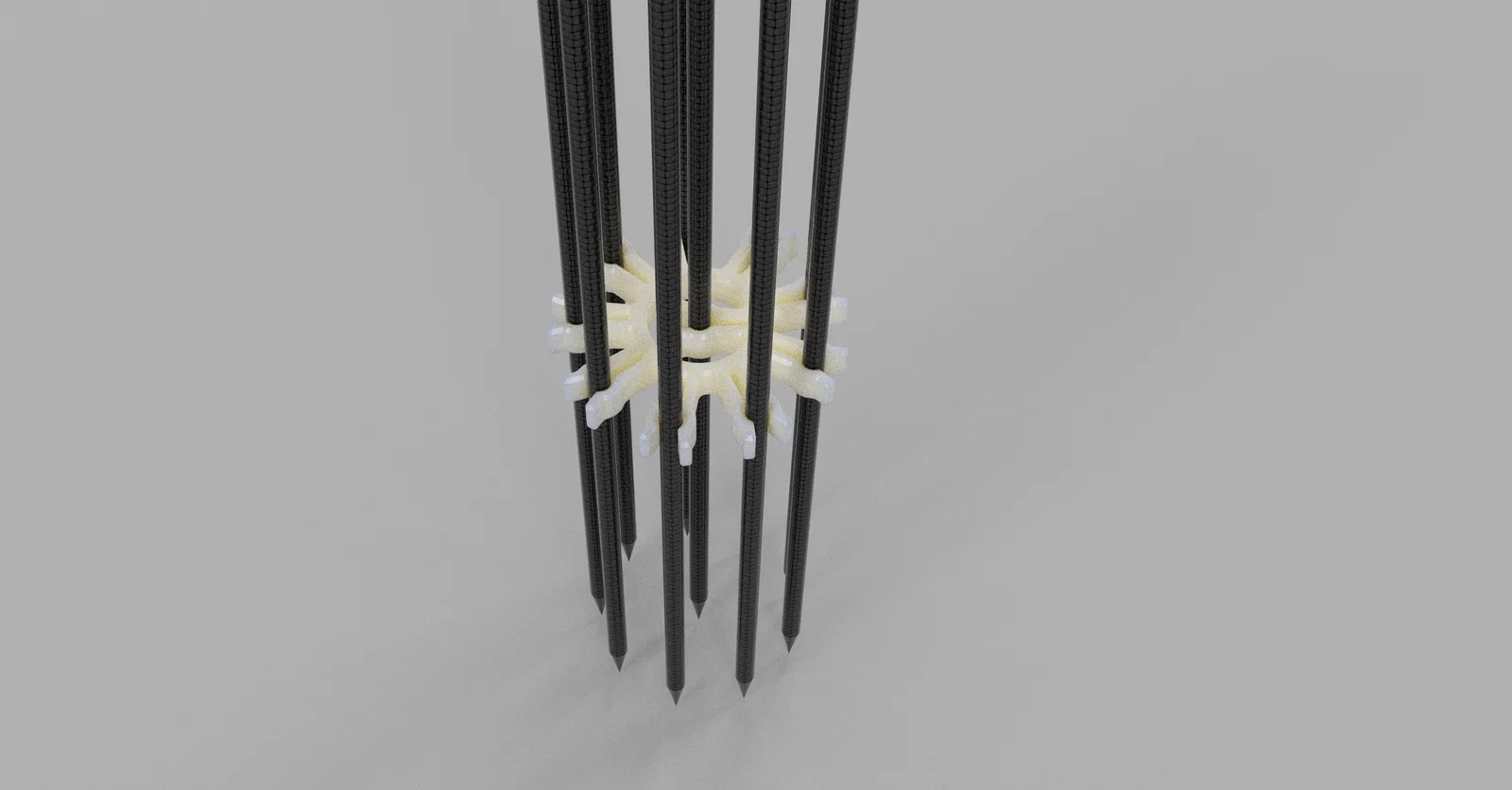

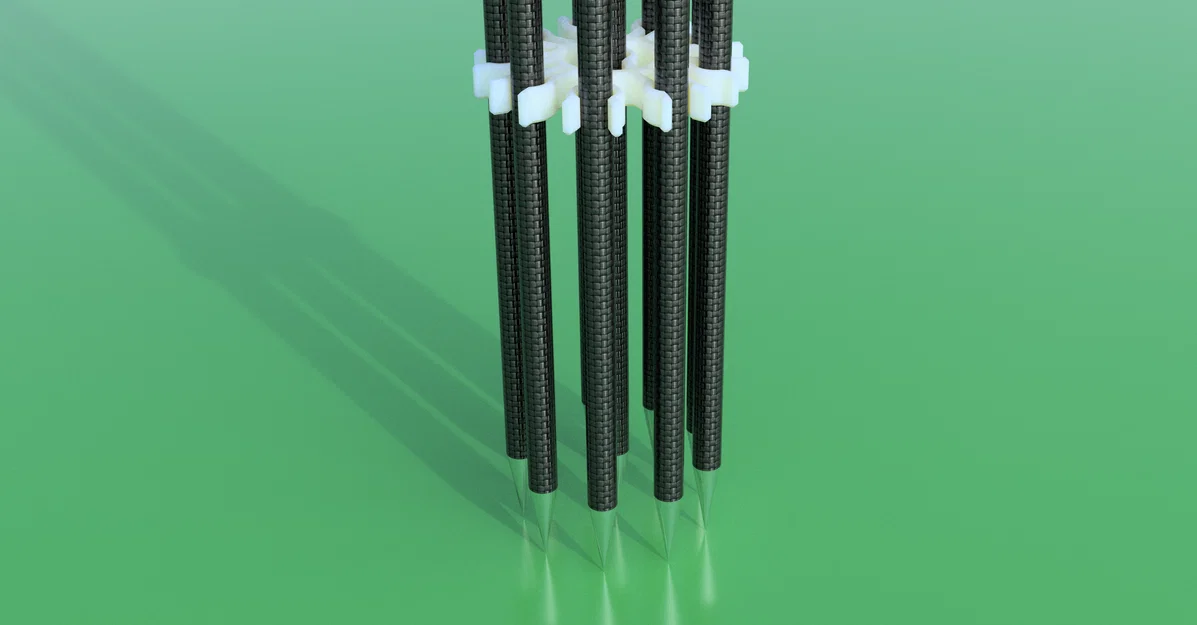

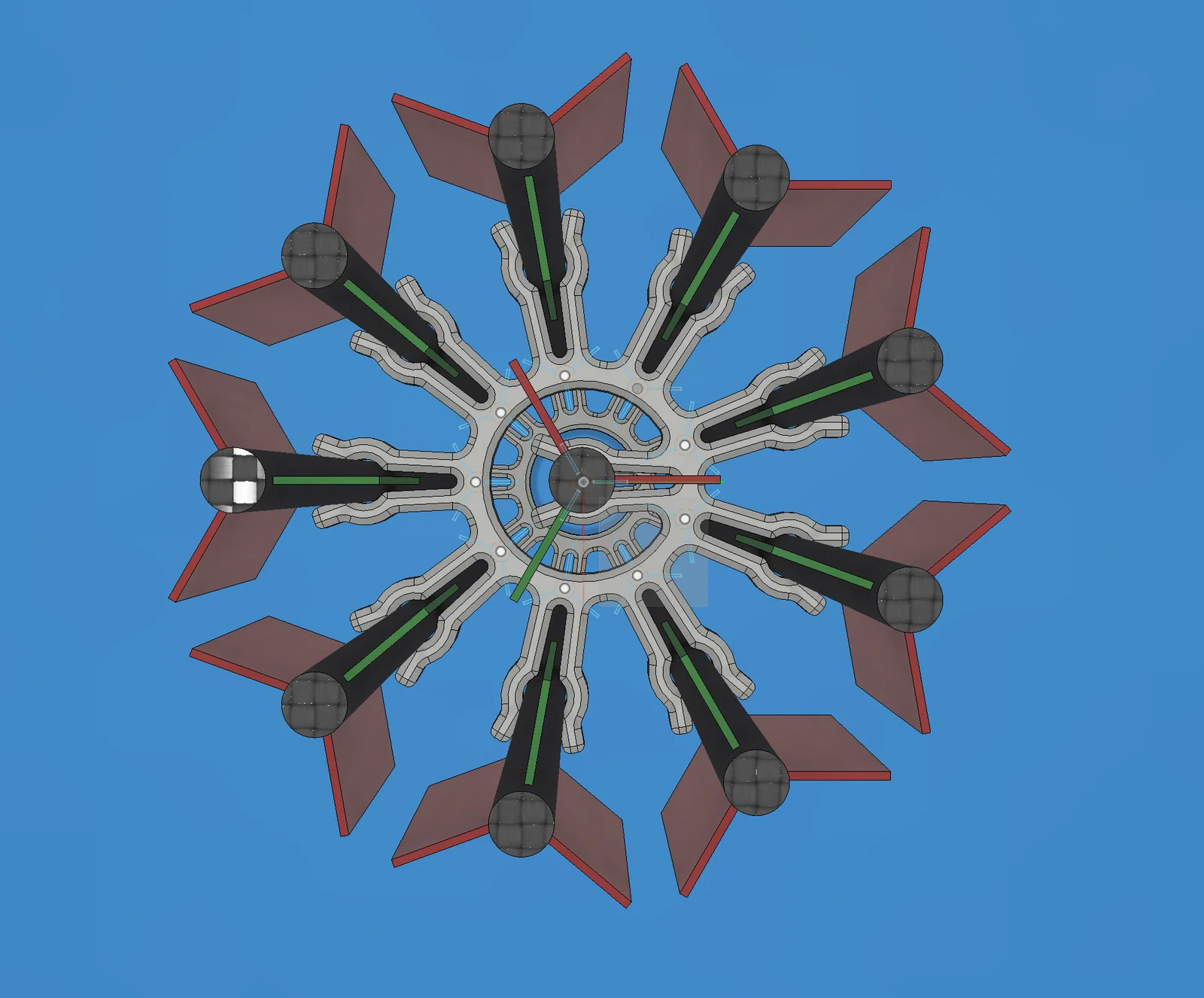

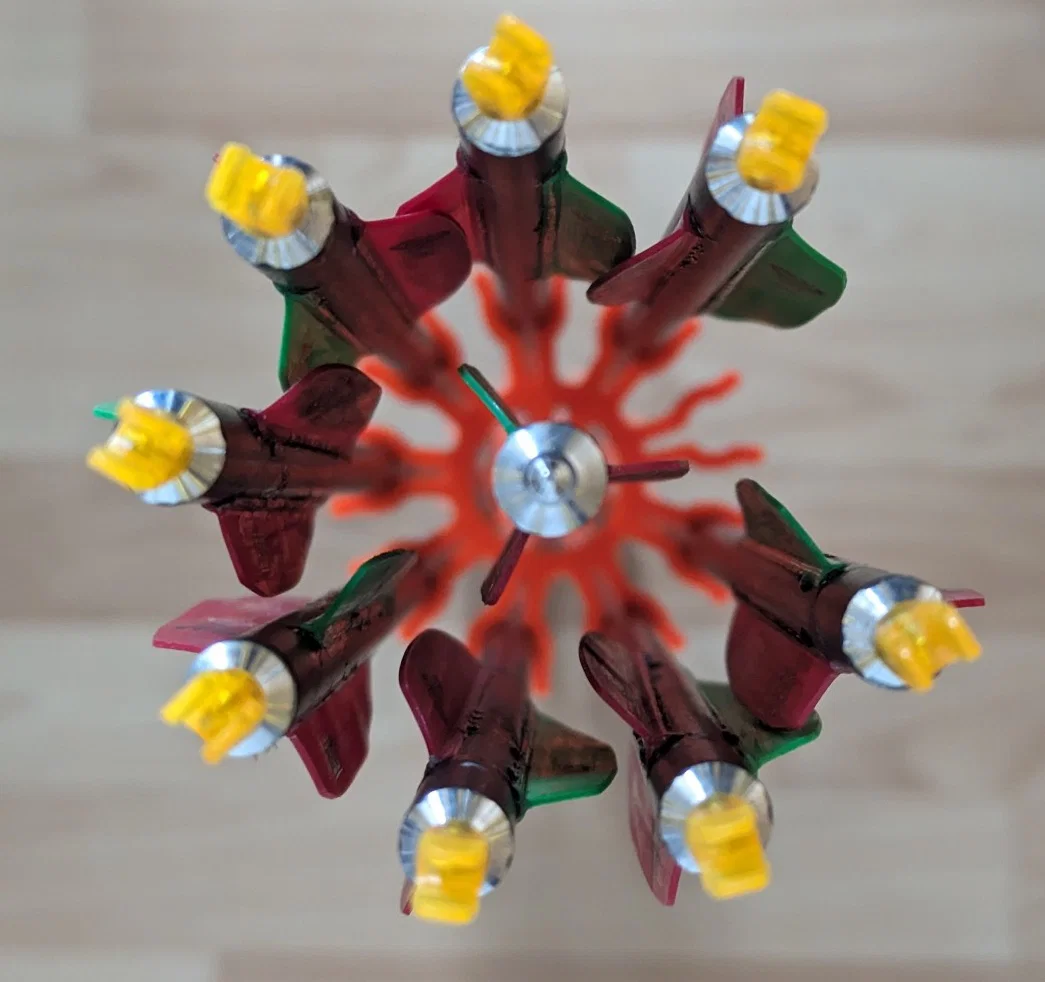

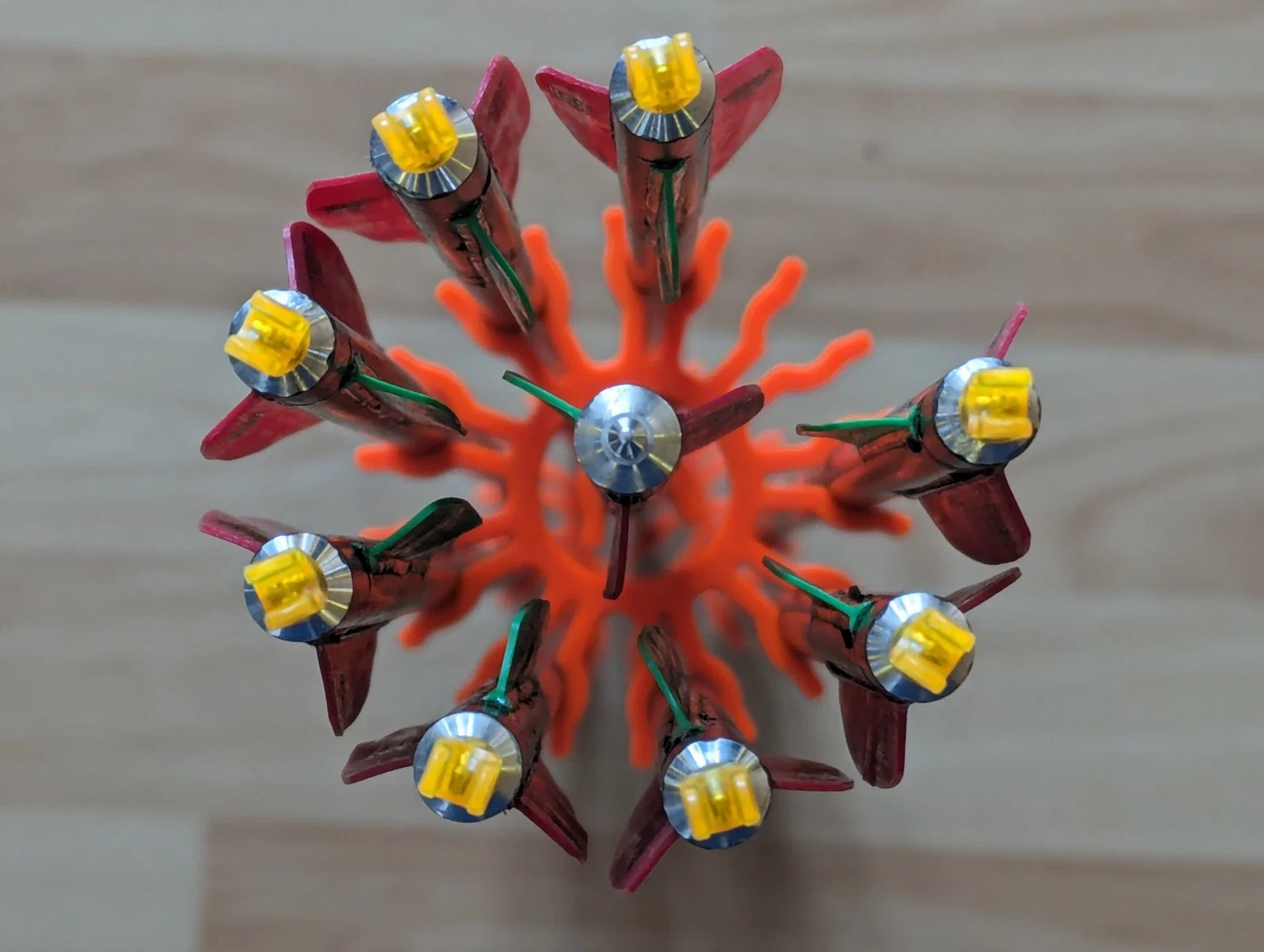

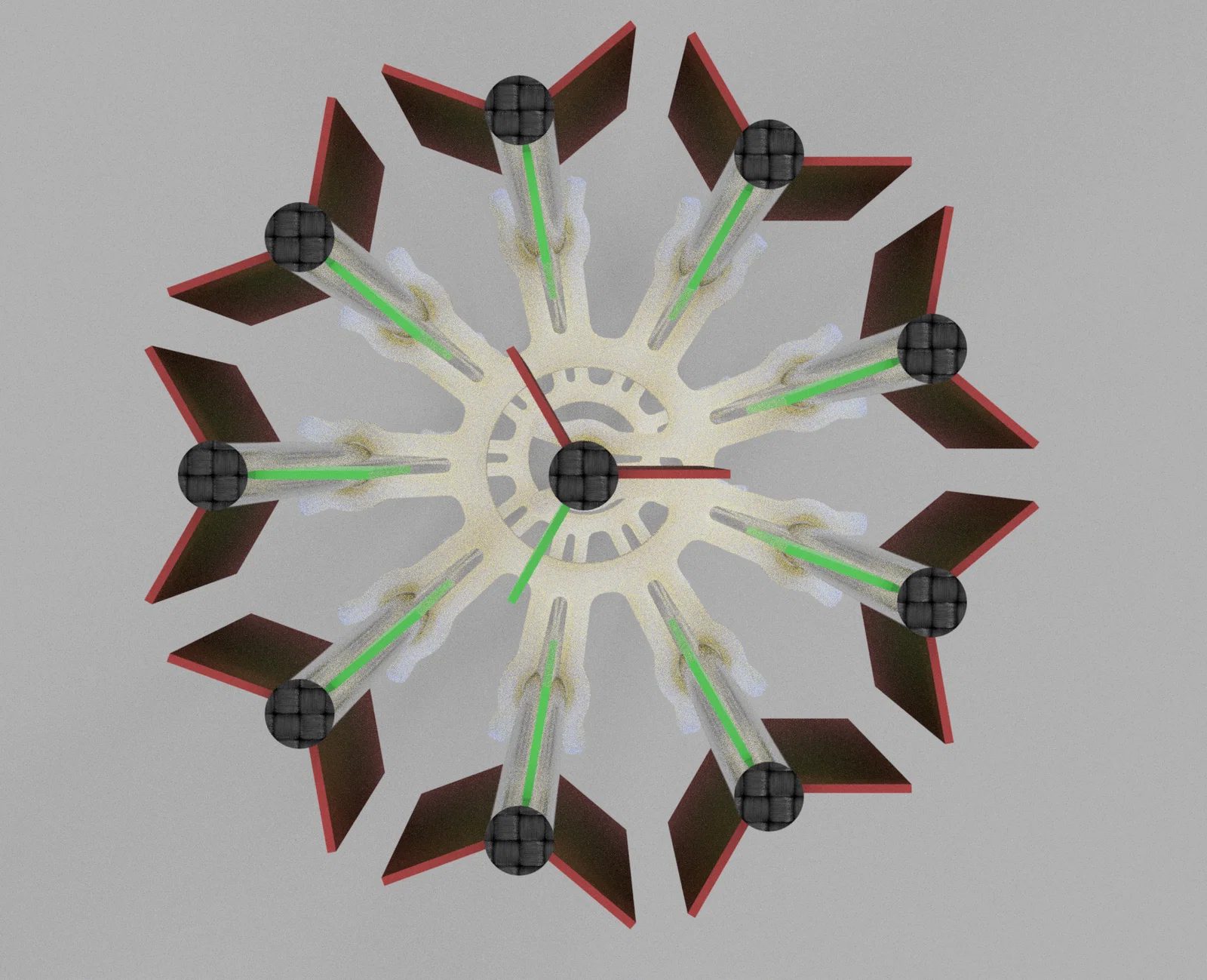

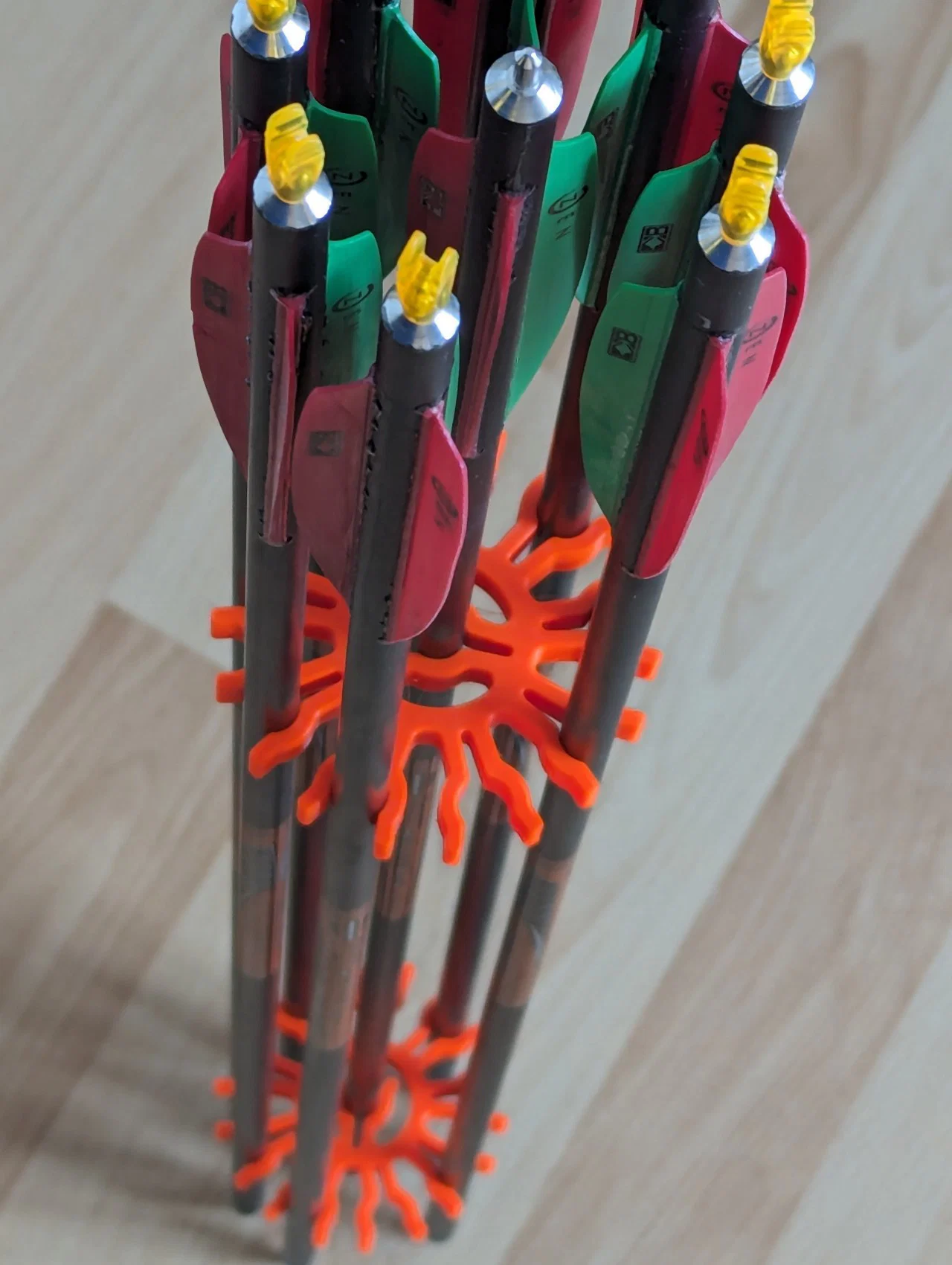

Shiva Arrow Clip giúp bạn kẹp và gom một bộ mũi tên lại với nhau, dù để trong ống đựng mũi tên (arrow tube) hay cất trữ. Bạn có thể kẹp 6 hoặc 9 mũi tên ở vòng ngoài của mẫu và còn nhét thêm được 1 mũi ở chính giữa. Vì vậy mới có tên 6+1 hoặc 9+1.

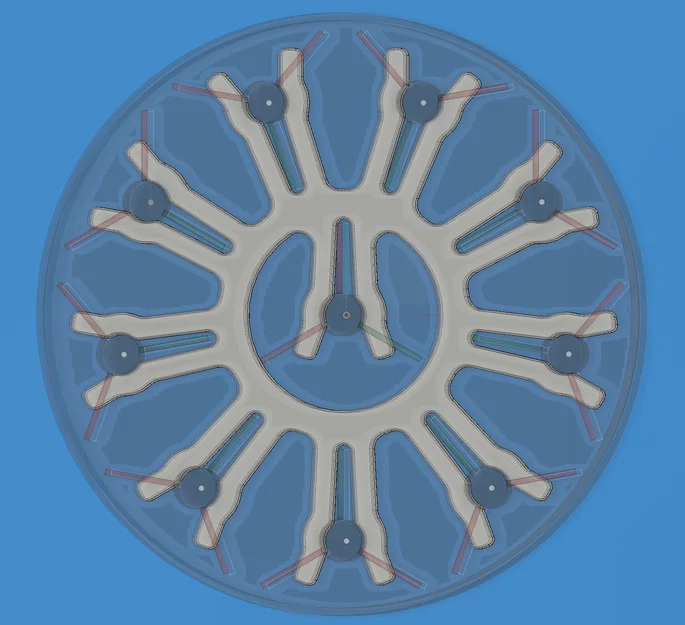

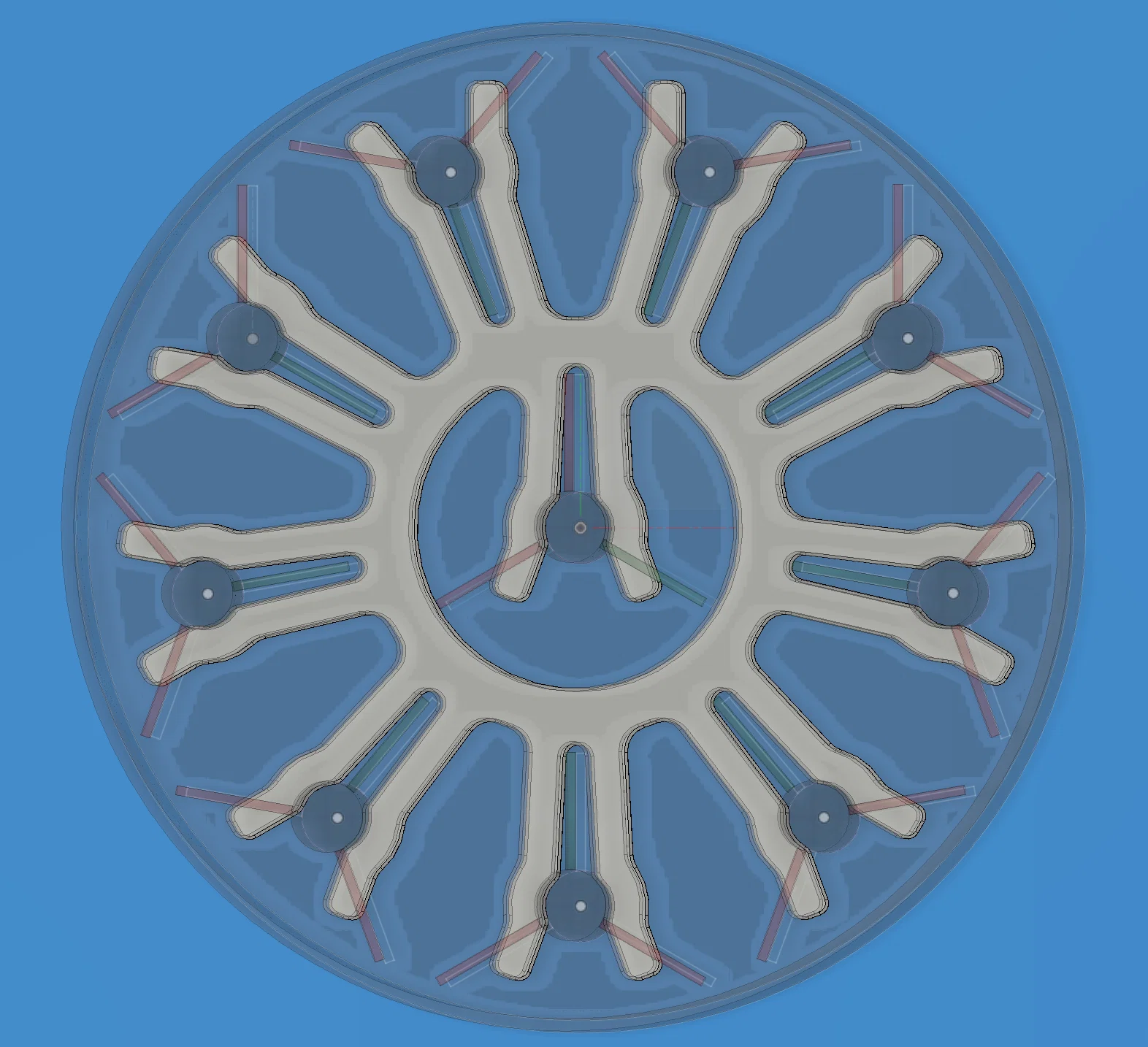

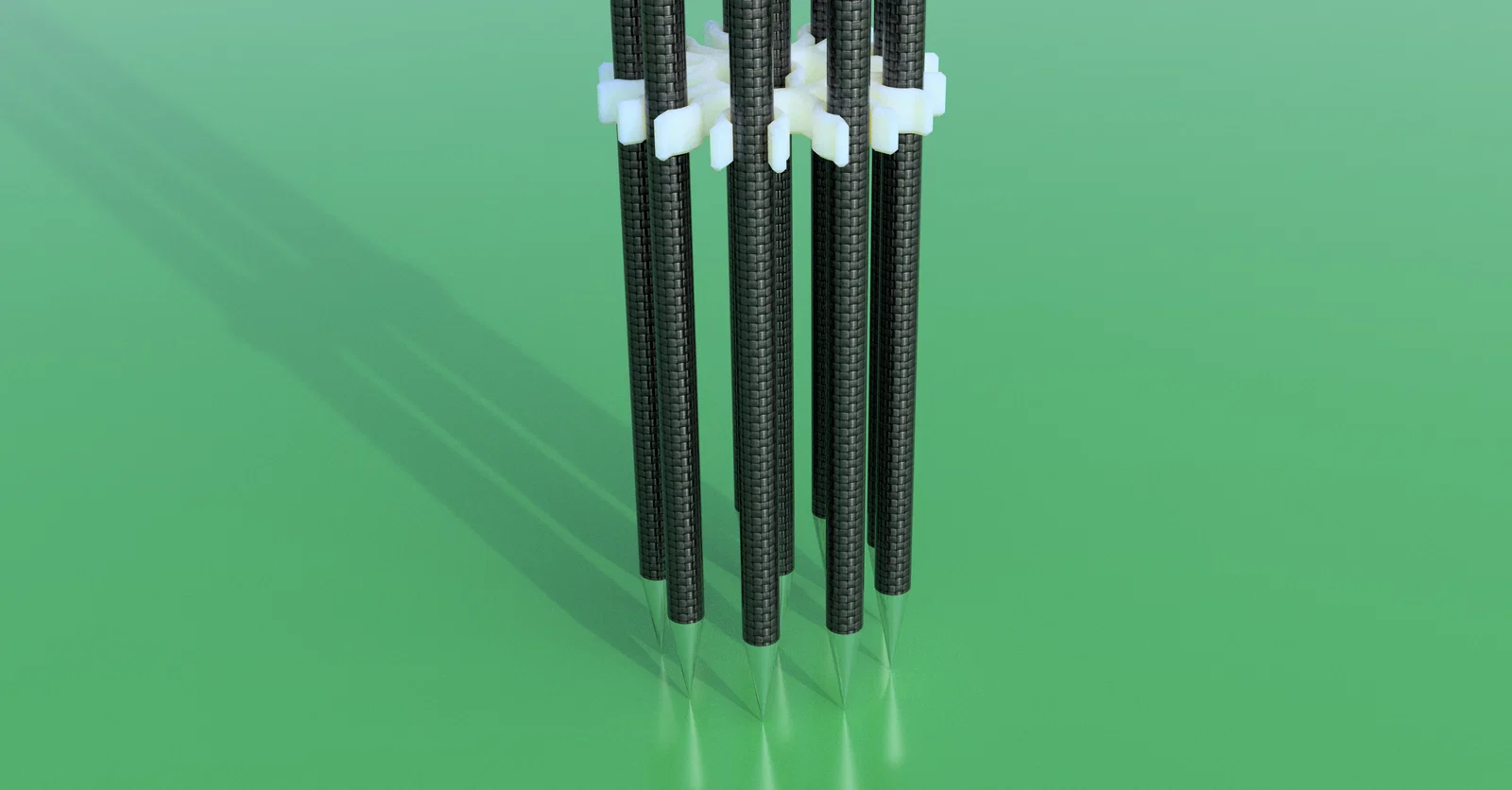

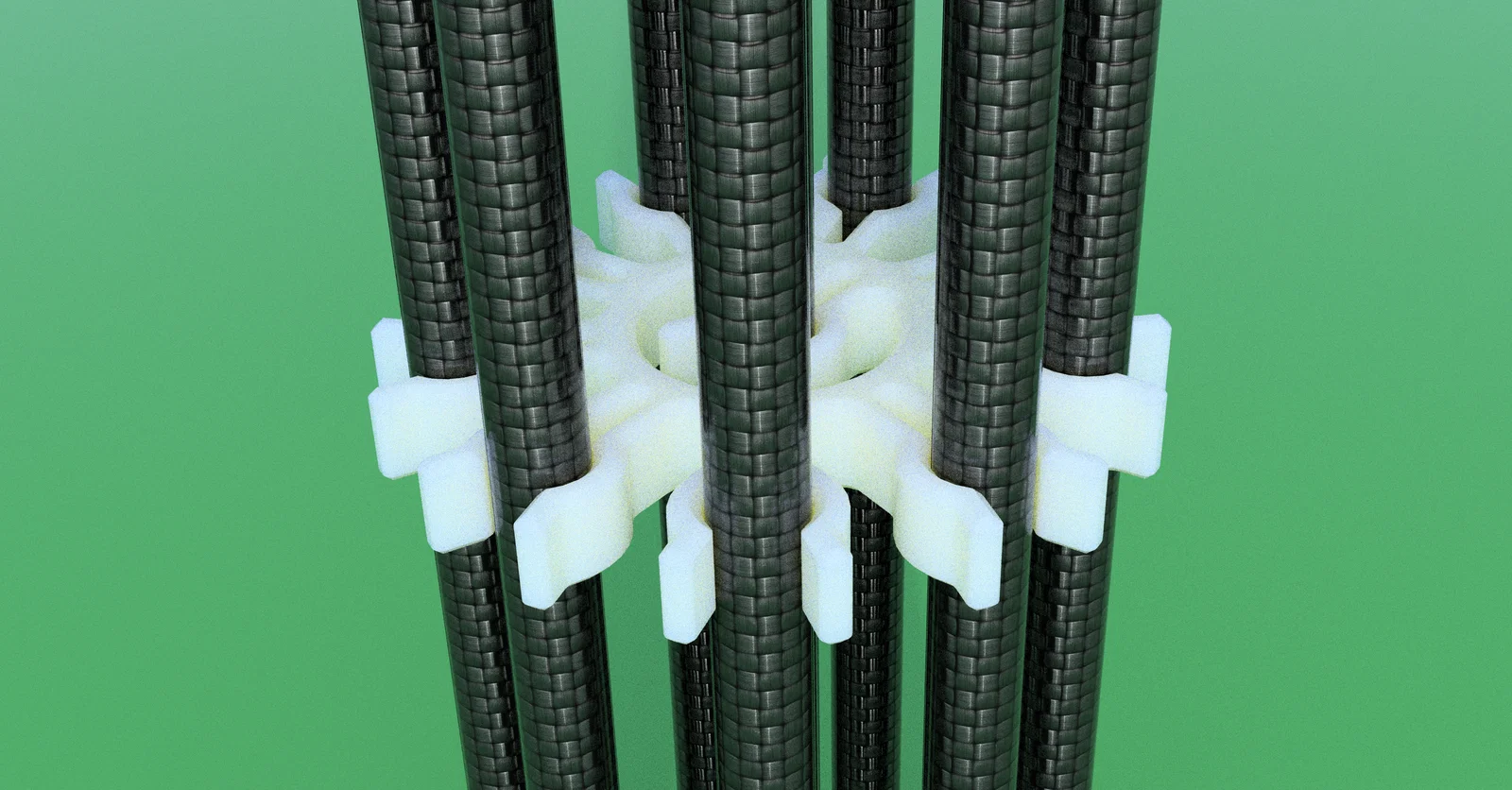

Mẫu được thiết kế để vừa trong ống mũi tên đường kính 80mm. Bạn nên in 2 cái clip để giữ chắc một bộ mũi tên.
Shiva?
Bạn tự đoán nha, nghĩ gì thì để lại bình luận :)
Phần +1
Mẫu cho phép cất thêm 1 mũi tên ở giữa. Nhờ vậy bạn có thêm chỗ cho một mũi nữa, hoặc dùng một thân mũi tên cũ/bị gãy (broken arrow/shaft) để giữ hai cái clip dính với nhau.
Vật liệu/phụ kiện thêm
Không cần gì thêm!
Không vít - Không keo - Không support.
File mẫu
Hiện tại bạn có thể tải các phiên bản sau:
- 9.30mm 9+1
- 9.30mm 6+1
- 5.80mm 9+1
Nếu mũi tên của bạn không đúng y chang các kích thước trên, hãy in bản gần nhất rồi xem mục “Chỉnh kích thước” bên dưới.
Để test độ vừa, bạn muốn mũi tên KHÔNG bị xoay trơn tuột khi đã kẹp vào.
Chọn giữa 9+1 và 6+1

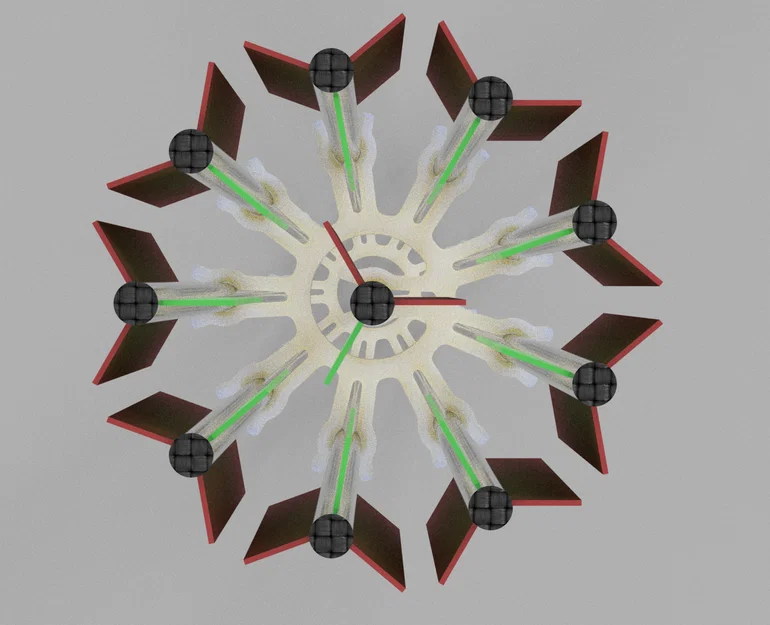

Nếu bạn dùng fletching nhỏ, có thể dùng bản 9+1. Với fletching lớn hơn, bạn sẽ cần nhiều khoảng trống hơn trong ống, nên chọn bản 6+1.
Mẹo in
In rất đơn giản và không cần support. Nên tránh dùng brim (nếu có dùng thì chuẩn bị tinh thần gỡ ở mấy chỗ nhỏ khá mệt :)). Nếu bạn nghĩ cần brim để tăng bám dính khi in PLA thì ưu tiên tăng nhiệt bed thêm khoảng +5°C lên 65°C hoặc tới 70°C.
Mình test mẫu này với 15% infill. Nếu bạn tăng/giảm infill quá nhiều, độ cứng của clip sẽ thay đổi và có thể khiến clip không còn đủ độ đàn hồi để kẹp thân mũi tên vào.
Chỉnh kích thước
Khi bạn kẹp một mũi tên vào và cầm mũi tên đó, cái clip không nên trượt hay xoay quanh thân mũi. Nó nên kẹp vừa đủ: ép ít nhất có thể nhưng không được lỏng.
Tùy máy in và mũi tên bạn dùng, độ fit có thể không đúng như mong đợi.
Đừng lo! Có cách chỉnh rất đơn giản.
Dùng heat gun, chỉnh khoảng 150–170°C cho PETG. Bạn kẹp một cái clip bằng kìm rồi hơ nóng phần clip cho tới khi cảm thấy nó mềm ra. Ngay khi mềm, bạn sẽ thấy kìm ép làm clip khép lại. Lập tức ngưng nhiệt và giữ nguyên vị trí bằng kìm cho tới khi nguội. Lặp lại cho tất cả clip, và đừng quên cái clip “ẩn” ở giữa :)
Xong rồi thì để chi tiết nguội hẳn, sau đó thử kẹp lại vài mũi tên.
Đừng cố làm nhanh bằng cách tăng nhiệt hoặc ép mạnh hơn… kết quả thường không ổn đâu :)
