Turret dẫn cáp Ender 3 lên S1 Sprite (movable)

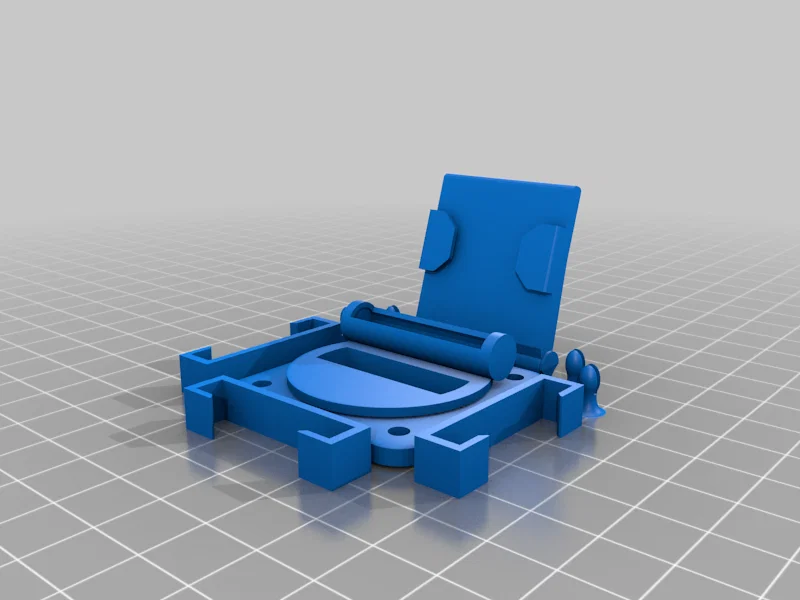

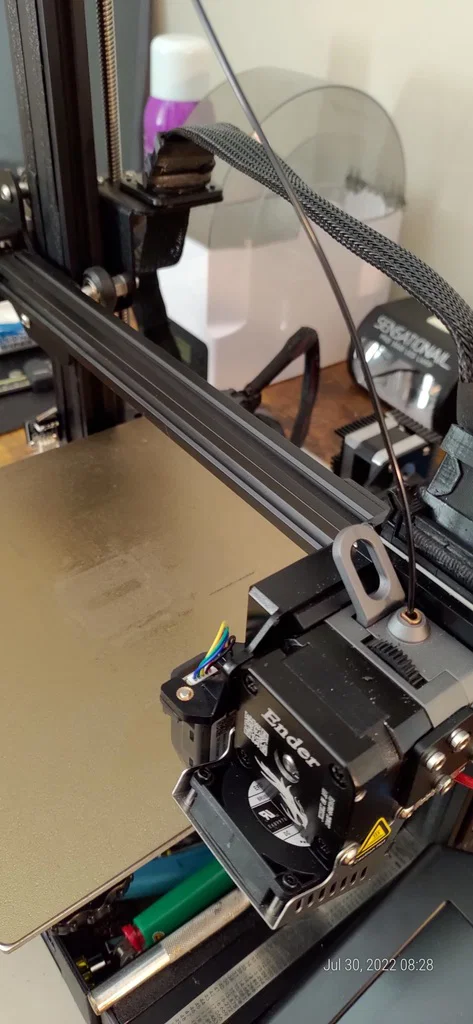

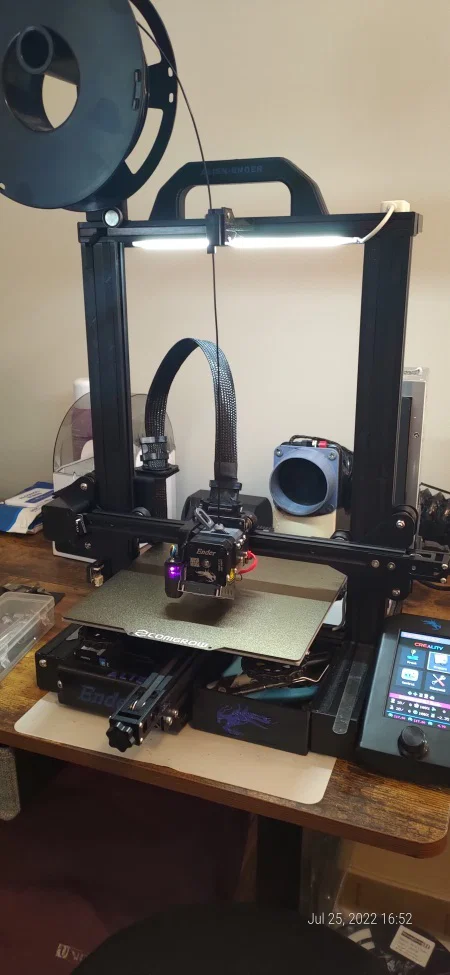

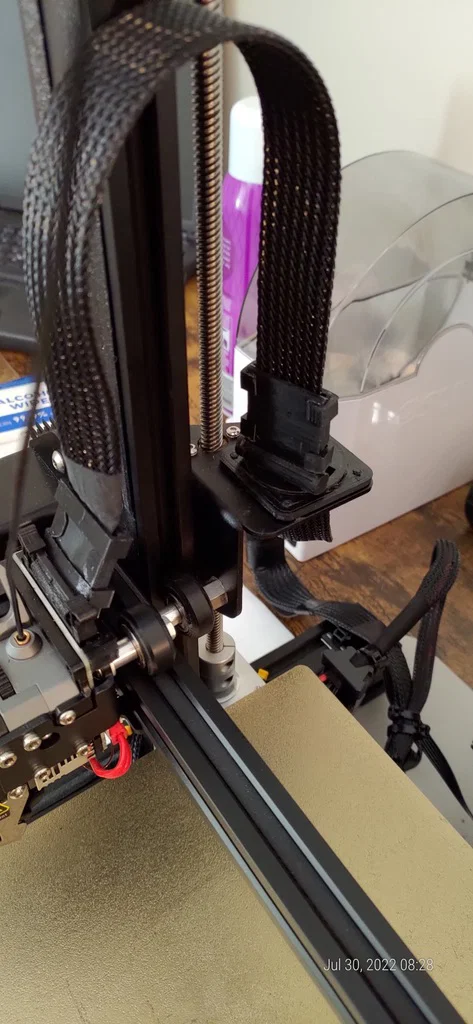

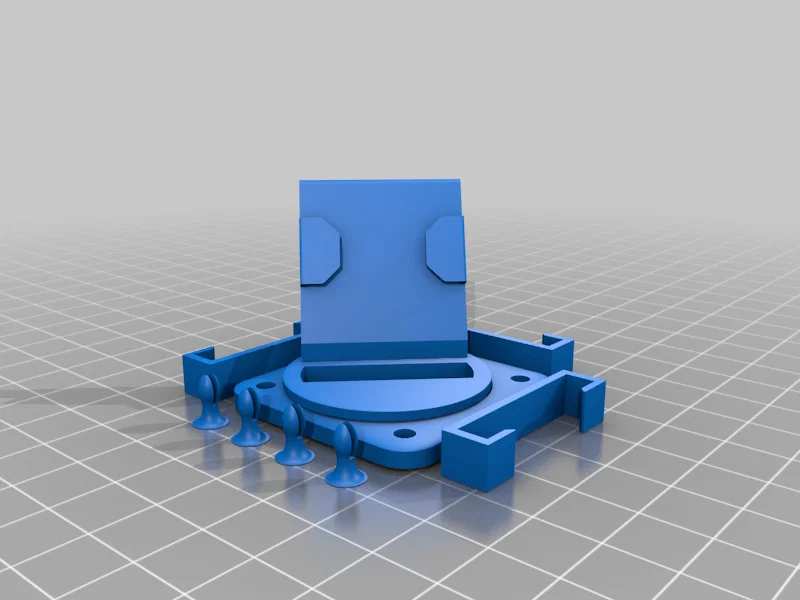

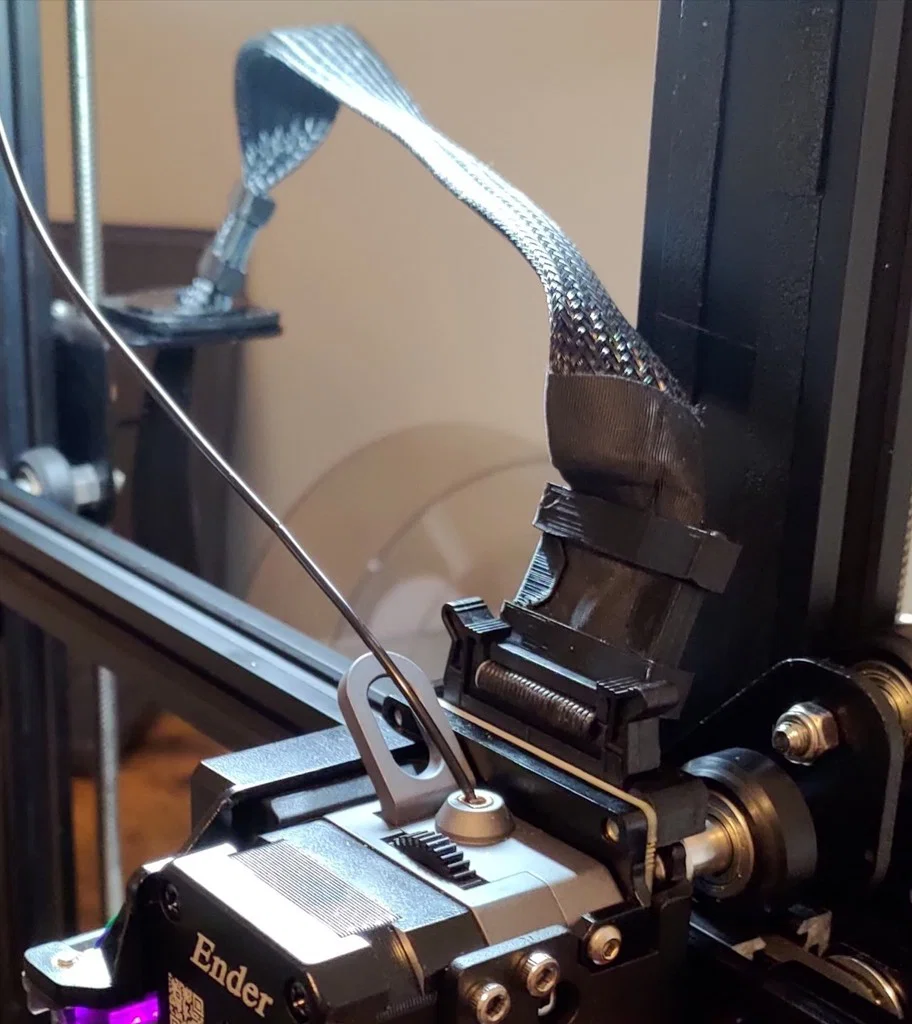

Đây là một turret (tháp dẫn) có thể chuyển động để lắp direct drive Sprite extruder lên Creality Ender 3. Dây loom sẽ đi xuyên qua lỗ còn lại từ bộ Boden extruder cũ của bạn. Thiết kế này cho phép máy chạy hết hành trình trục X, Y và Z, đồng thời giảm tối đa việc dây cáp bị gập/động lặp đi lặp lại tại một điểm — nguyên nhân dễ dẫn tới hư cáp.

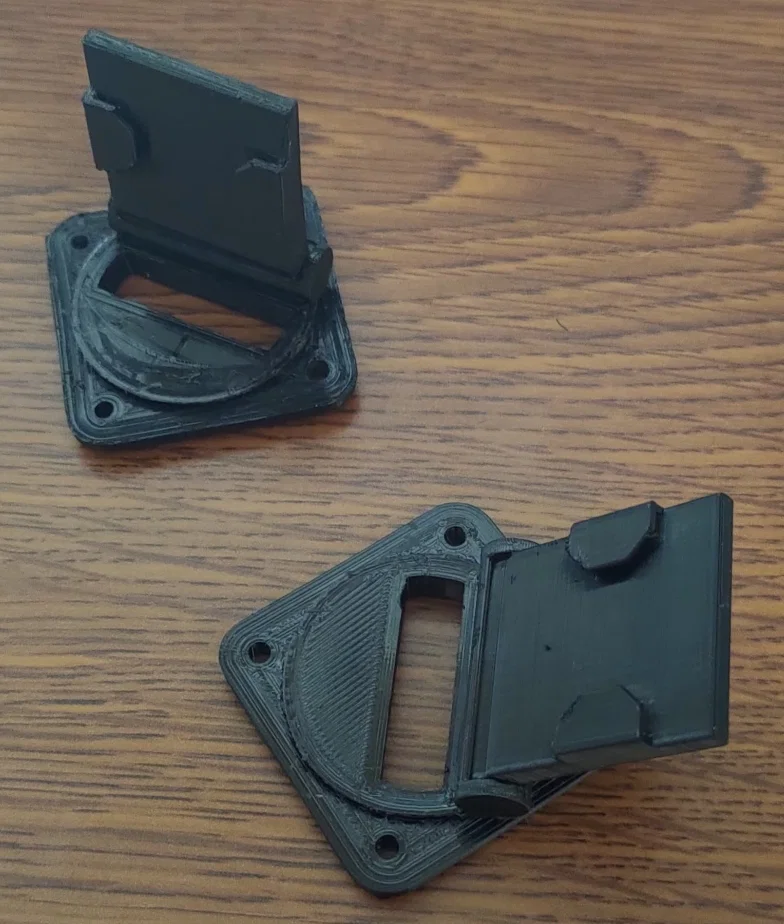

Bản revision R1 là phiên bản linh hoạt hơn: góc không chỉ đổi theo chiều dọc mà còn xoay được theo chiều ngang nữa. Bạn sẽ cần bấm (snap) 2 món lại với nhau; chúng khá khít và sẽ không dễ bung ra.

Print Settings

Printer:

Creality Ender 3

Resolution:

1.2

Infill:

20%

Filament:

Stronghero3D PETG

Black

Notes:

Mình in PETG trên mặt bàn PEI, nhưng các loại filament khác cũng có thể chạy ổn. Chỉ cần dùng brim khoảng 15–50 lines để bám bàn tốt. Nhiệt độ filament cho PETG là 235°C, nhiệt độ bed 90°C.

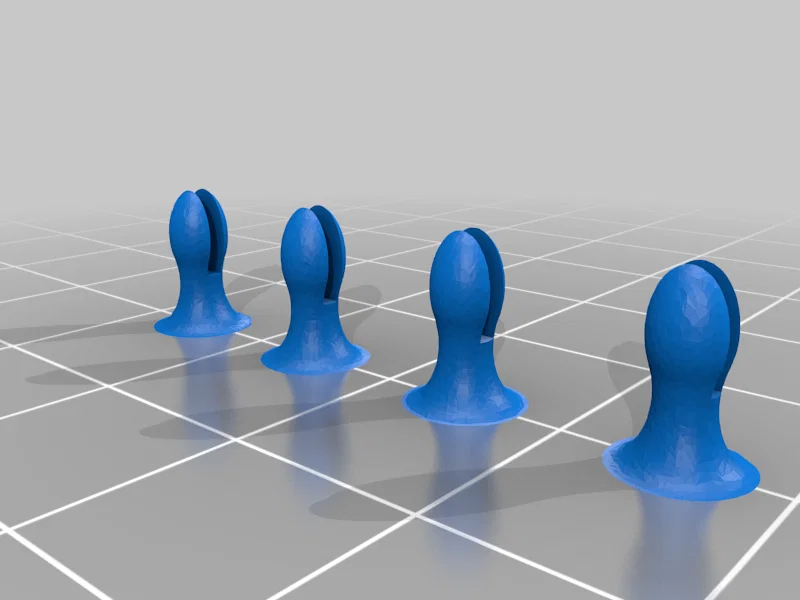

Các push pin ties được thiết kế để cắm vào phần đáy của đế extruder cũ, rồi xuyên lên qua đế turret mới. Sau đó có thể nung chảy đầu pin bằng mỏ hàn hoặc bật lửa (hơ nóng đầu tua vít dẹt) để miết chảy phần đầu trên, giúp nó không tuột ra khi bị kéo/căng.

Lưu ý: Khe hở (clearance) và dung sai để phần khớp chuyển động trơn cần in ở line resolution hoặc thickness (layer hight) 1.2. Sẽ in hơi chậm hơn nhưng ổn hơn. Bạn cũng có thể phải rạch quanh vòng tròn phía dưới bằng dao exact-o để nó nhả ra, nếu bạn không chọn brim chỉ ở bên ngoài model. Đôi khi nó khá khít, nhưng nếu in đúng layer width và line height 1.2 thì sẽ nhả.

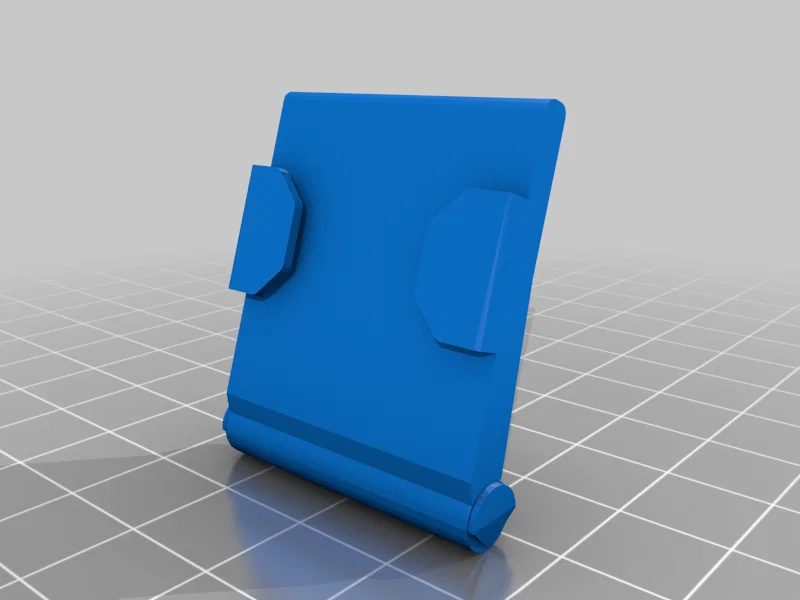

In PLA có thể cần raft cho phần flap khoảng 5mm–15mm. Độ tròn của miếng flap phía dưới không ảnh hưởng đến hiệu năng.

Chúc bạn làm dự án vui vẻ, và đừng ngại thử cải tiến rồi tích hợp thêm. Nếu bạn thích và sử dụng tác phẩm cũng như ý tưởng của designer, tip cho họ cũng là một điều hay.
