Bộ tăng đai (tensioner) cho Elegoo Neptune 4
Bộ tensioner 3 chi tiết cho dây đai đồng bộ trục Z của Elegoo Neptune 4. Cho khoảng 5mm hành trình chỉnh, lắp giữa frame và spool holder bằng ốc zin; puly dùng ốc M3 dài 12mm và spacer M3 5mm hoặc dán keo CA.
Mô tả

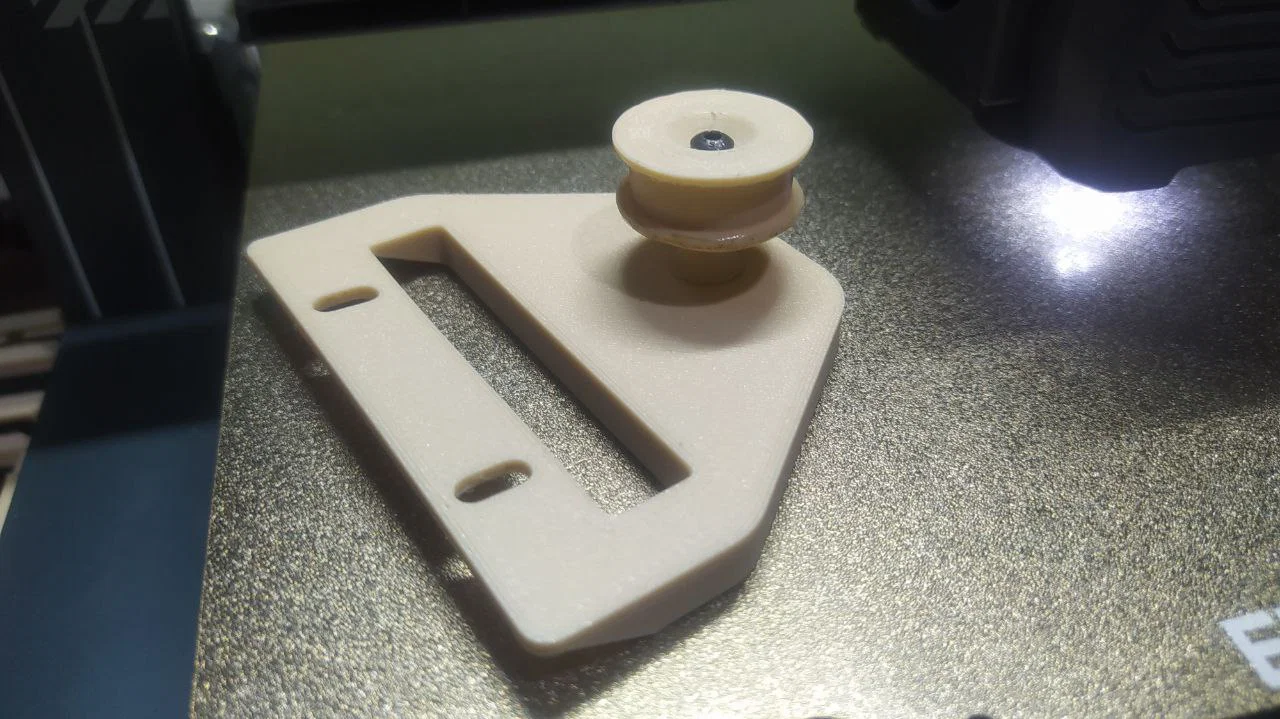

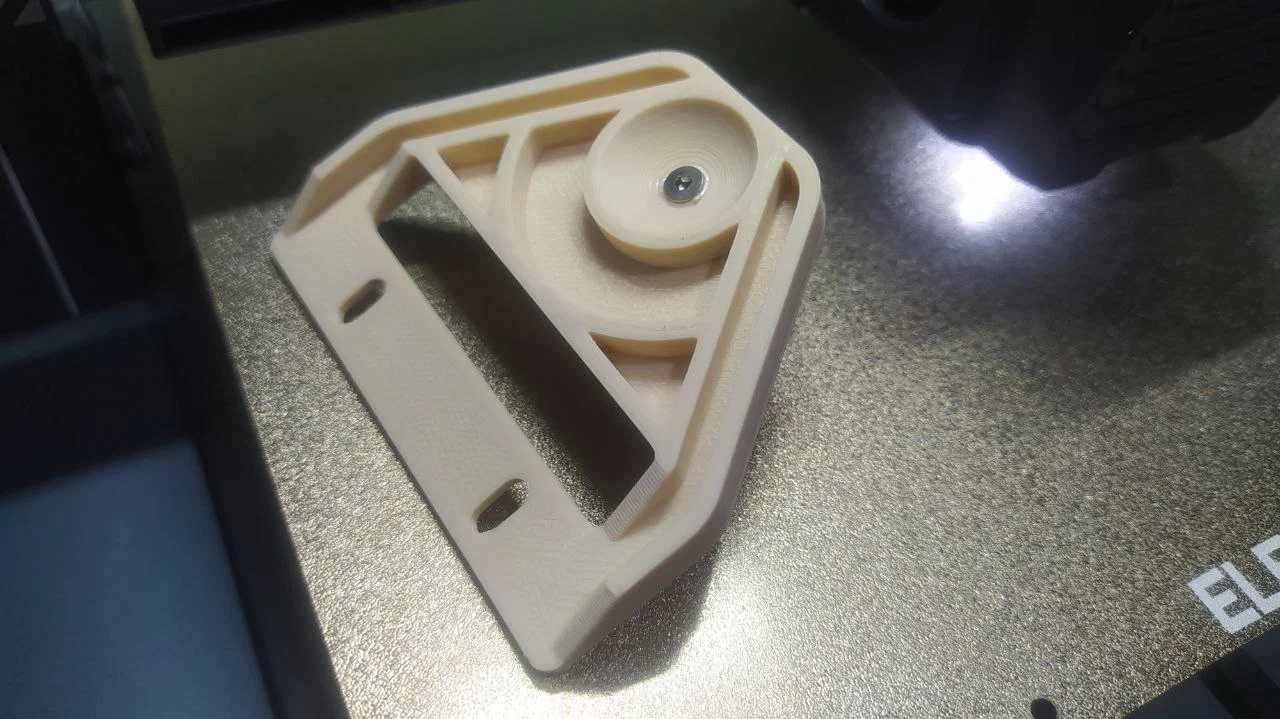

Đây là bộ tăng đai (belt tensioner) 3 món cho trục Z.
Với khoảng 5mm để chỉnh và khoảng cách được đo kỹ theo độ rơ dây đai trên máy in của mình, nó giúp giữ dây đai căng mà không cần loay hoay chỉnh lại hình học của gantry.

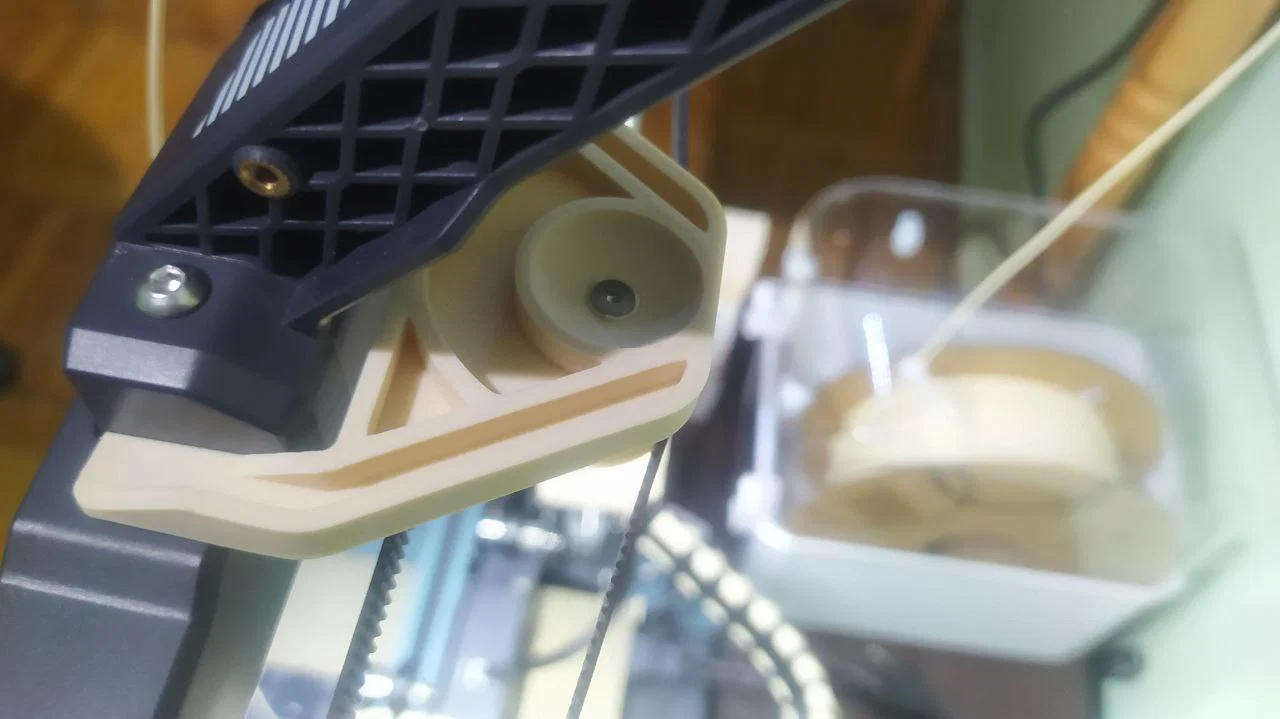

Nó được gắn kẹp giữa khung máy (frame) và giá đỡ cuộn (spool holder), dùng lại đúng các bu-lông zin (stock bolts). Puly được giữ và quay quanh một con vít M3 dài 12mm. Miếng spacer được giữ bởi một con vít M3 dài 5mm khác, nhưng cũng có đủ bề mặt để dán bằng keo CA (CA glue) thay thế.
Trường hợp thiết kế này chưa tạo đủ lực căng, hoặc lại quá căng so với nhu cầu của bạn, có thể bạn sẽ cần puly kích thước khác. Mình sẵn sàng hỗ trợ để xử lý vấn đề này, nên cứ để lại bình luận nhé.
Cuối cùng, nếu bạn có thể ủng hộ một chút cho mục đích tốt, vui lòng ghé https://u24.gov.ua/ . Cảm ơn bạn.
