Spacer mini heater cho Anycubic Photon Mono 2 (có hình mèo)

Giới thiệu

Máy in resin thường được để trong garage hoặc nhà kho lạnh, vì khá bừa bộn và có mùi. Nhưng như vậy cũng đồng nghĩa máy (và resin bên trong) hay bị nhiệt độ thấp, khiến việc in khó hơn, nhất là nếu bạn ở nơi nhiệt độ thường xuyên xuống dưới 15°C. Một cách để cải thiện là dùng heater cho buồng in (chamber heater), ví dụ như cái này. Tuy nhiên vì phải kéo dây đi qua nắp (lid), bạn sẽ phải khoan lỗ để xài được. Đây là kiểu mod vĩnh viễn (nên làm sai là mệt), và cái lỗ có thể bị hở sáng và thoát mùi/khói.

Món này đóng vai trò như một “spacer” kẹp giữa nắp và thân máy của Anycubic Photon Mono 2, giúp bạn đi dây cho cái heater ở link trên mà không cần sửa/đục nắp. Ngoài ra còn có mấy lợi ích sau:

• Tận dụng các đặc điểm định vị (finding features) sẵn có trên chassis để ôm khít, nên khi nhấc nắp lên thì spacer không bị kéo theo.
• Cho phép quản lý dây gọn phía sau trục Z, tránh vướng khi tháo/lắp vat.
• Vẫn dùng được vat cover (ví dụ cái này) mà không bị cấn.
• Có các tab định vị ở 3 cạnh, đảm bảo nắp canh thẳng và kín (không bị hở), đồng thời vẫn dễ tháo nắp khi cần.
• Mặt trước có trang trí hình mèo, vừa tiện vừa đẹp.

Cách in (How to print this)

Bản in này khá lớn và cần bàn in (bed) tối thiểu 230mm ở cả trục X và Y (càng lớn càng khỏe). Nếu máy bạn nhỏ hơn, bạn có thể cắt ra làm 4 phần rồi dán lại sau, nhưng chắc chắn sẽ yếu hơn (và nhớ xem ghi chú về vật liệu nên dùng).

Vì chi tiết này sẽ nằm trong môi trường có khả năng dính resin chưa cure (do bắn, nhỏ giọt hoặc rò), khả năng kháng hoá chất là yếu tố quan trọng. Điều này loại PLA ra khỏi cuộc chơi: đừng in bằng PLA! Vật liệu phù hợp (theo bài này) là PETG, ASA hoặc PC. Mỗi loại có ưu/nhược khác nhau:

• PETG dễ in nhất vì không bắt buộc phải có enclosure. Nó cũng là một trong các vật liệu dễ in chống nước nhất, hữu ích khi làm việc với resin dạng lỏng. Tuy nhiên PETG khó dán: nếu bạn định chia nhỏ để in rồi dán lại, đây có lẽ là lựa chọn kém phù hợp nhất. Ngoài ra rất quan trọng là chọn màu khá đục (ví dụ đen), nếu không có thể bị hở sáng.
• ASA có khả năng chống UV tốt, là một lợi thế nhỏ vì màn hình máy in resin phát UV mạnh, dù thật ra cũng không quá quan trọng. ASA cũng có thể hàn bằng acetone (acetone welded) để các phần dính liền thật sự, nên ASA là lựa chọn tốt nhất nếu bạn định cắt nhỏ để in với bed nhỏ. Tuy nhiên ASA có độ bám lớp (layer adhesion) kém nhất trong các vật liệu này, và cần in trong enclosure để đạt hiệu quả tốt: nếu không (tạm bỏ qua vấn đề sức khoẻ), các tab định vị có thể bị gãy sau một thời gian.
• PC có khả năng kháng hoá chất tốt nhất trong các vật liệu mà bạn có thể in tương đối dễ ở nhà. Nhưng PC cũng cần enclosure để đạt kết quả tốt, và có thể hơi giòn; với kiểu lắp của chi tiết này, có thể gây nứt do mỏi (fatigue). Đây cũng là lựa chọn đắt nhất, và giống PETG, bạn nên chọn màu đục vì PC cũng có thể khá trong.

Về setting, chi tiết này được test với nozzle 0.4mm và layer height 0.2mm. Bạn có thể dùng nozzle 0.6mm (thậm chí 0.8mm), nhưng giữ layer height tối đa bằng một nửa đường kính nozzle, nếu không bạn sẽ mất layer adhesion, làm yếu các tab định vị và có thể khiến chúng bị bể/gãy. Dùng tối thiểu 3 perimeters, 4 thì tốt hơn. Infill 30% là đủ.

Cách lắp (How to fit this)

1. Tháo nắp máy in ra.
2. Đặt heater ở vị trí bạn muốn: vị trí tối ưu là bên trái trục Z (nhìn từ phía trước), và luồn dây ra phía sau trục Z.

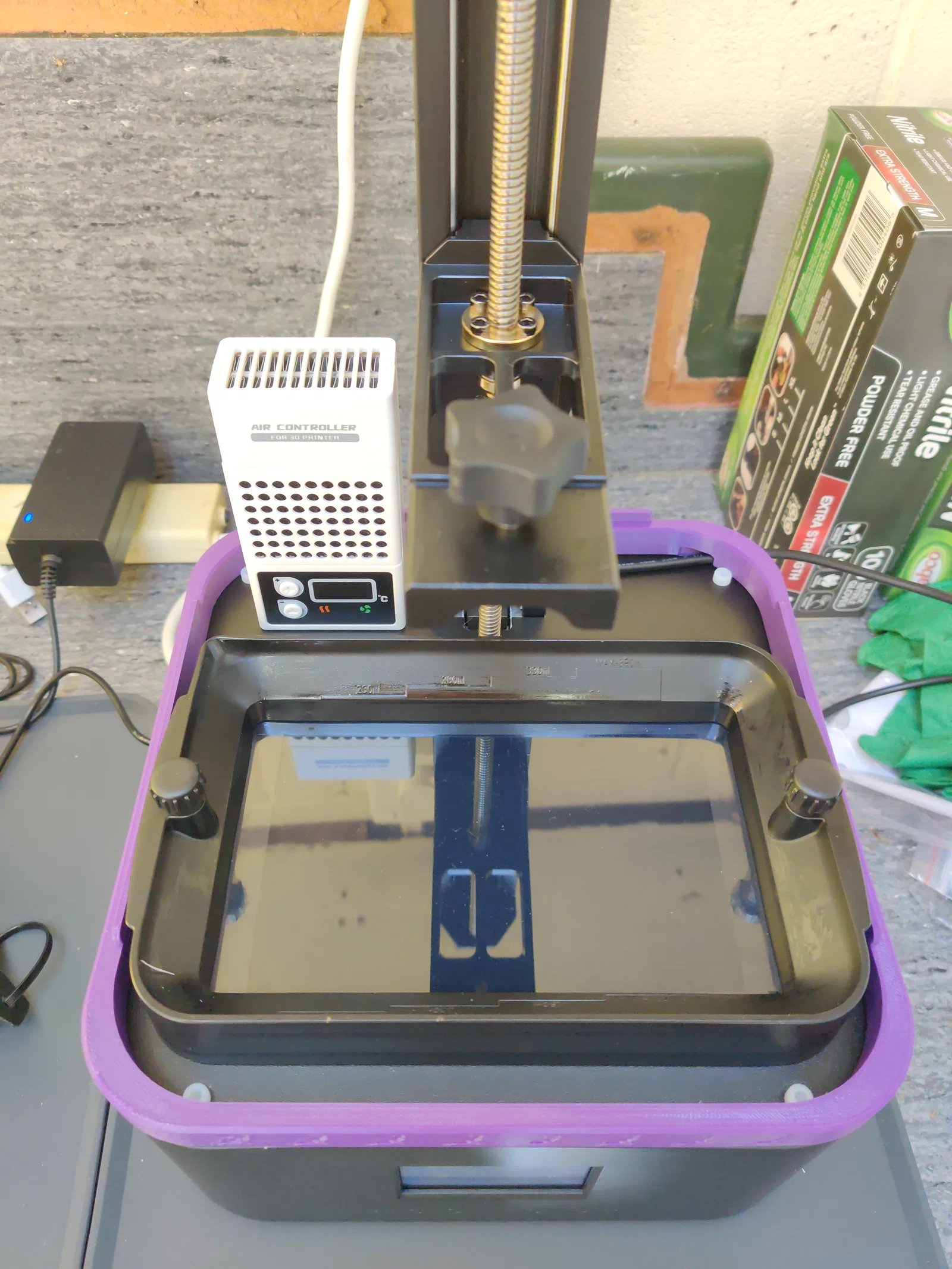

3. Đặt chi tiết này bao quanh vat, trục và heater, với mặt có mèo quay về phía bạn. Bấm/ráp nó vào các chốt định vị (finding studs) màu trắng trên bề mặt, đảm bảo dây từ heater đi qua lỗ ở phía bên phải.
4. Gắn vat cover nếu bạn có dùng.

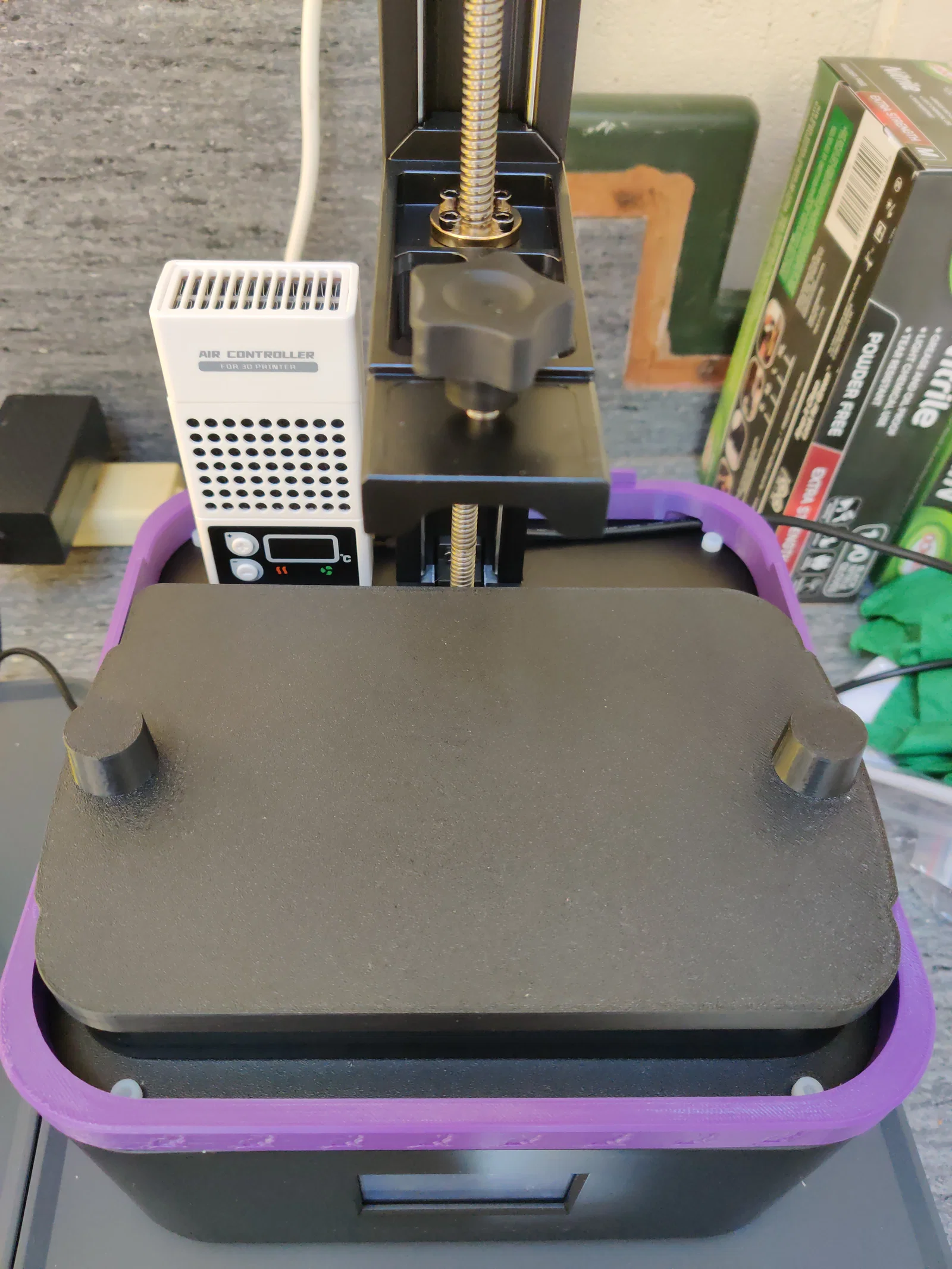

5. Đặt nắp lên trên, đảm bảo các tab định vị ở hai bên nằm bên trong nắp, còn tab phía sau nằm bên ngoài nắp.
6. Xài thôi!

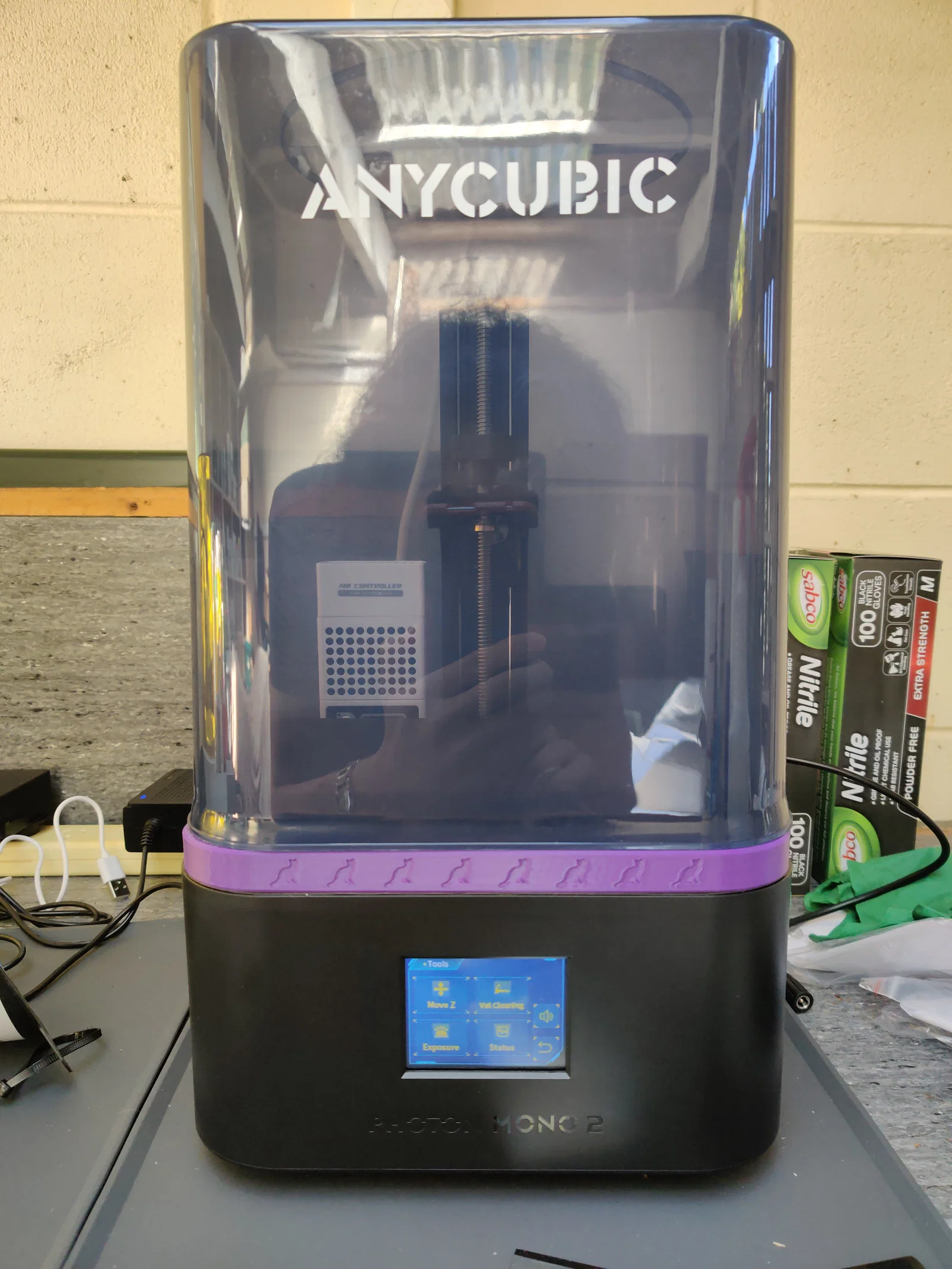

Các hình ảnh đi kèm cho bạn thấy kết quả bạn có thể trông đợi.

Có gì trong file (What's included)

Bên mình cung cấp file STL và file STEP, kèm theo cả file nguồn FreeCAD gốc dùng để thiết kế (theo yêu cầu của license GPL).

Về mấy bé mèo

Mèo là nhất, uwu.
