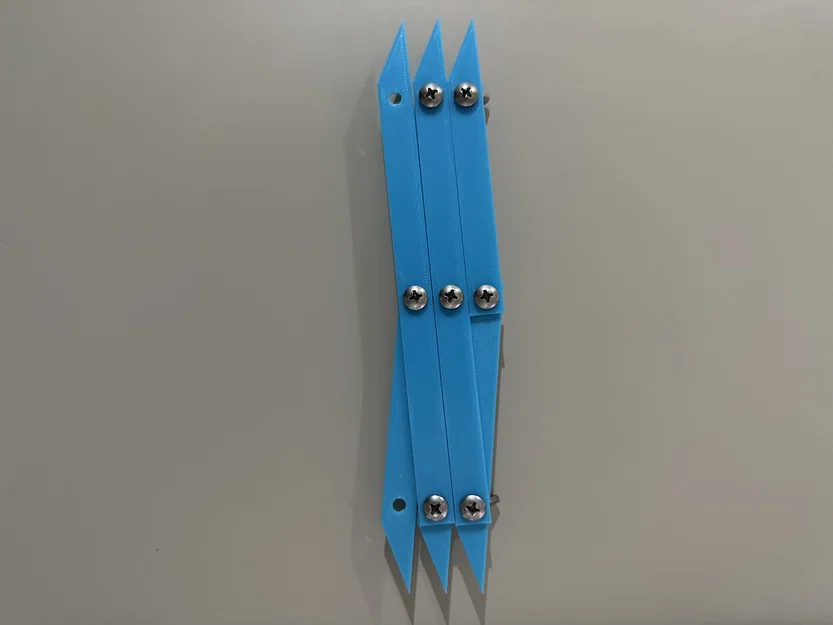

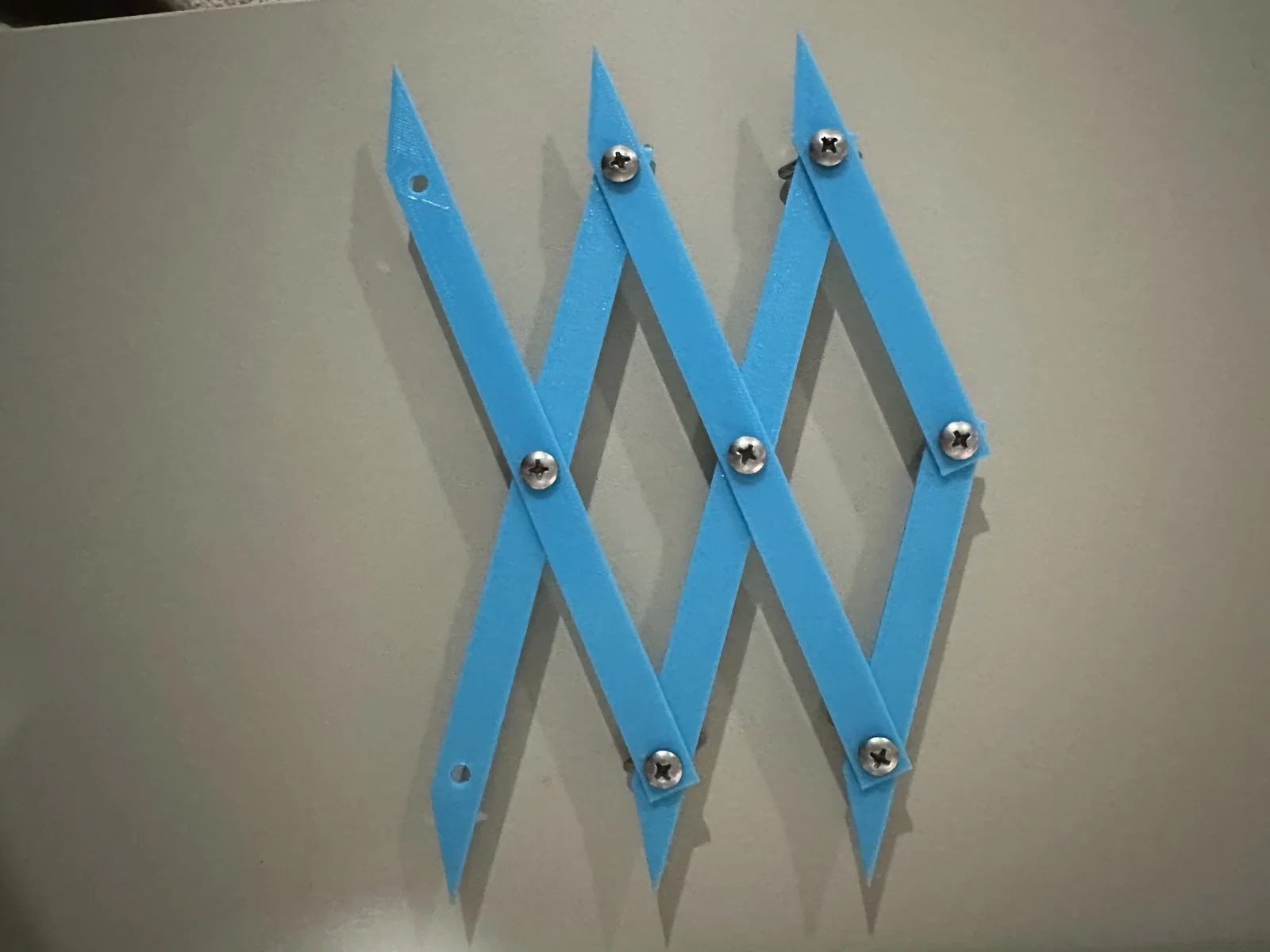

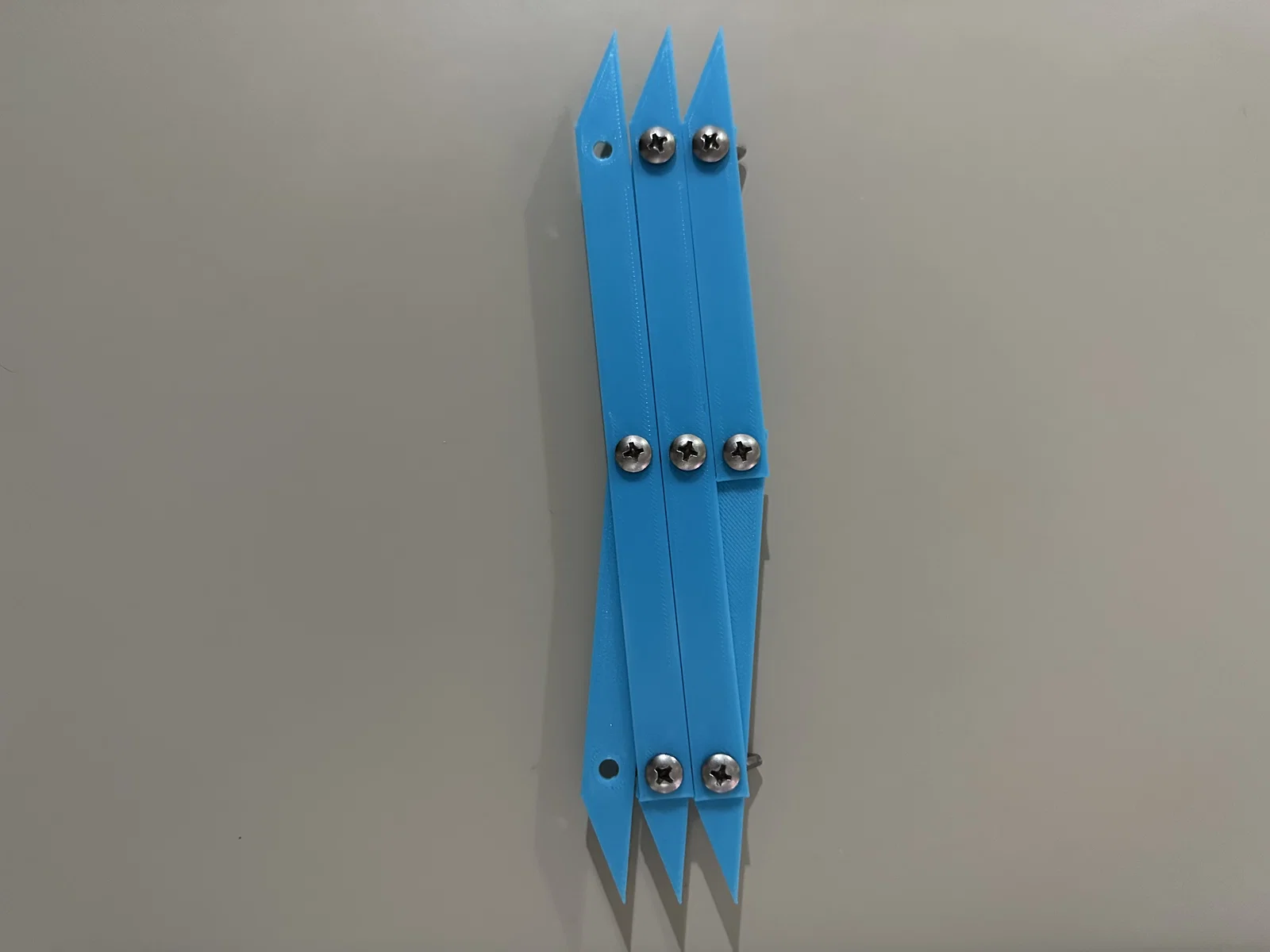

Dụng cụ tìm tâm 3 điểm (3-point Center Finder)

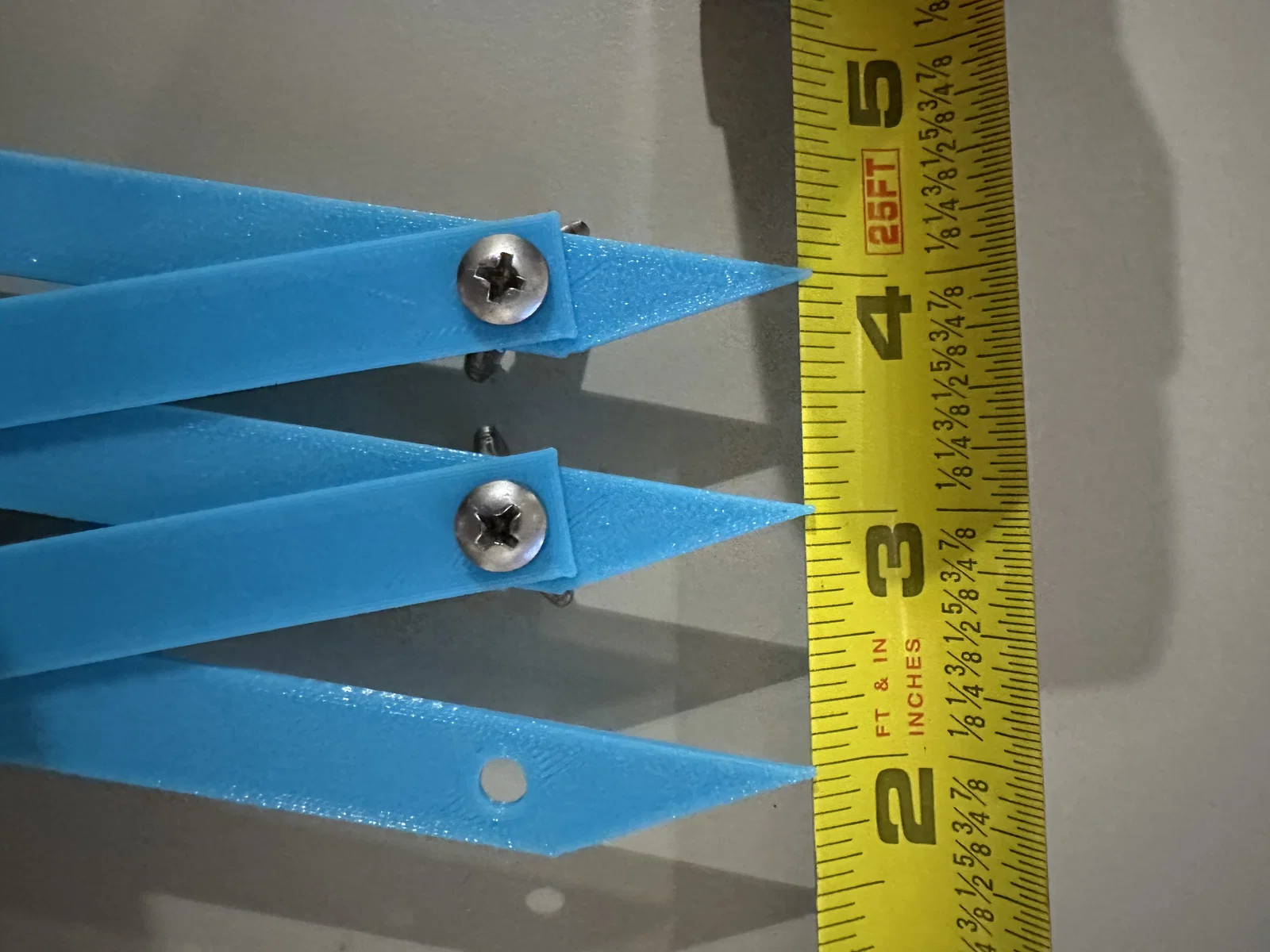

Cái tool này dành cho những ai không muốn tốn thời gian ngồi tính toán để tìm tâm của một vật, hoặc khi bạn gặp mấy món “khó ở” cần xác định tâm. Mình có kèm theo bản vẽ engineering drawings nữa, phòng khi bạn muốn tự làm/đổi kích thước. Tool này cũng có thể dùng như divider để chia khoảng cách đều nhau khi cần.

Model này cũng rất dễ tùy biến. Ví dụ bạn cần chia đều nhiều vật theo một số điểm nhất định, thì bạn chỉ cần in thêm “legs” rồi gắn vào để đạt được số điểm mong muốn.

Bạn sẽ cần hardware để lắp ráp.

Cần 7 x vít #10 kèm theo nylon locking nuts tương ứng; ren vít vào rất vừa.

Mình dùng #10-24 x 1/2

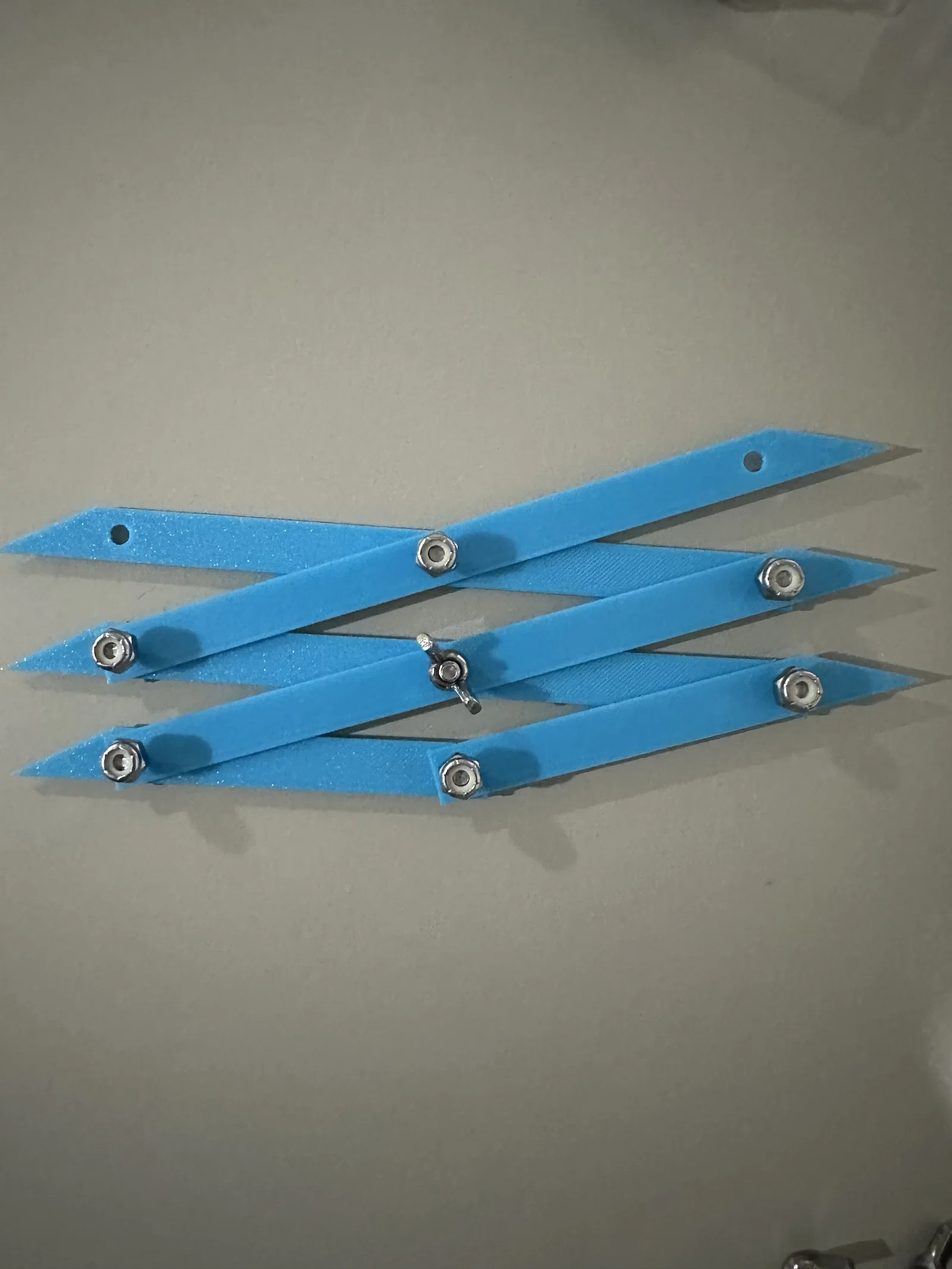

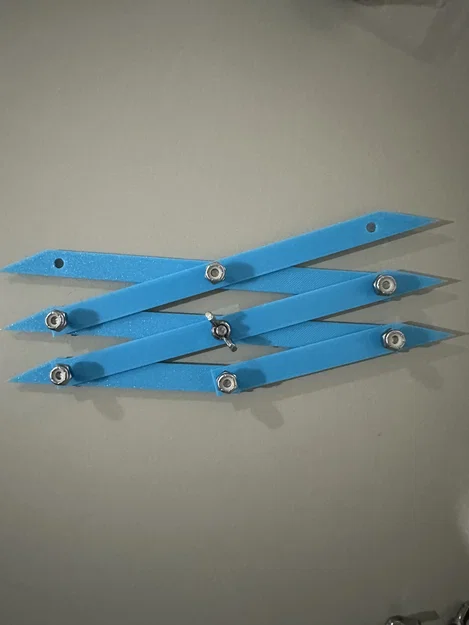

(tùy chọn) bạn có thể dùng một hoặc nhiều wing nuts để siết giữ cố định vị trí.

Lưu ý: Mình thiết kế model này với ý tưởng làm bằng scrap metal, độ dày là 0.063". Sau khi in thử để chứng minh ý tưởng (proof of concept) cho bản thân, mình thấy độ dày này cũng ổn khi in bằng nhựa 3D printing. Nhưng mình vẫn kèm bản vẽ để bạn chỉnh sửa nếu muốn làm dày hơn. Nếu cần, mình có thể đăng thêm file STL bản dày hơn—bạn chỉ cần để lại comment là mình up lên.

ghi chú về bản vẽ: Mình không phải dân chuyên, đây chỉ là hobby thôi.
