Dock adapter J1772 cửa tài xế Tesla Model 3 (gắn phía sau)

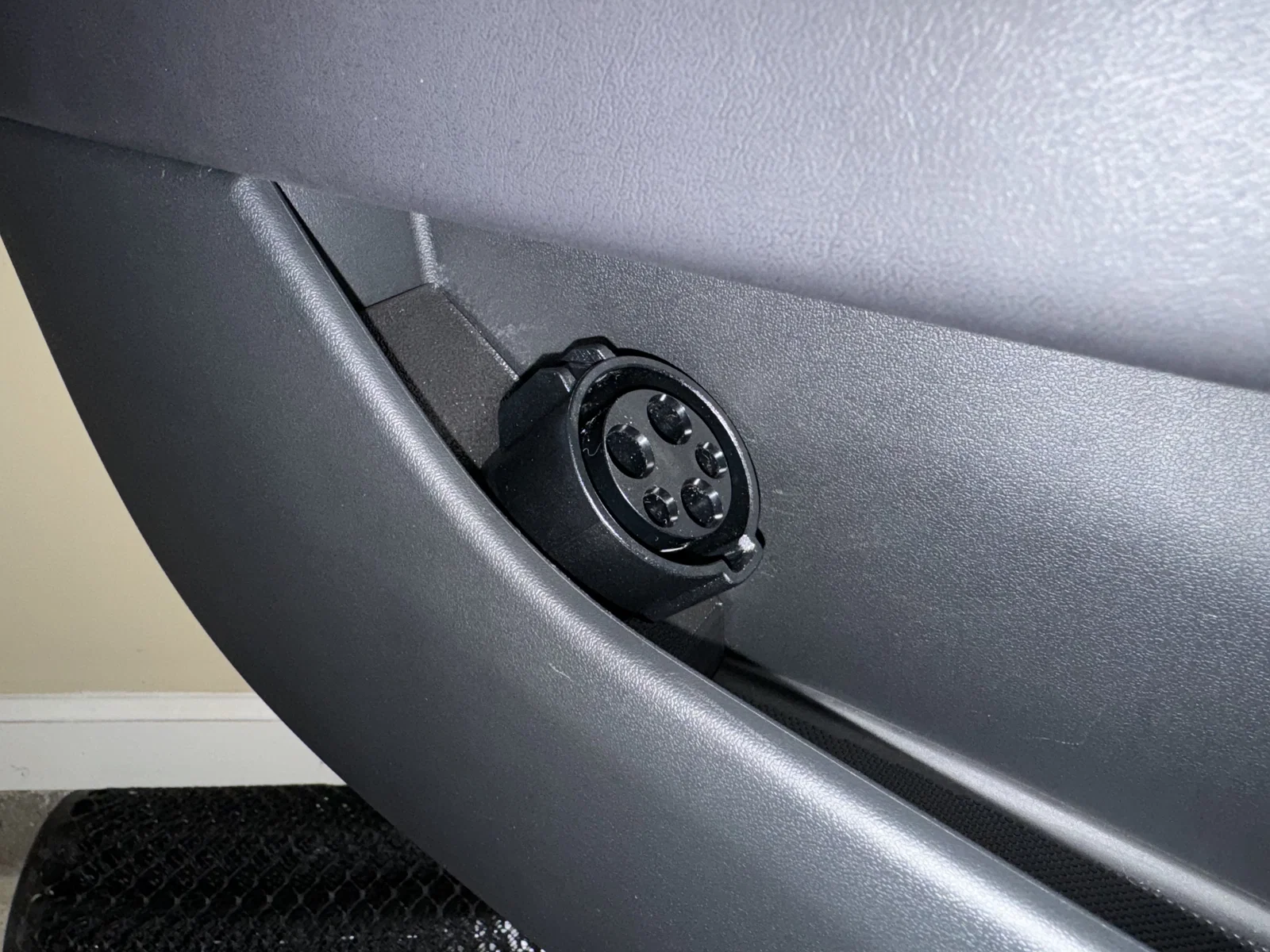

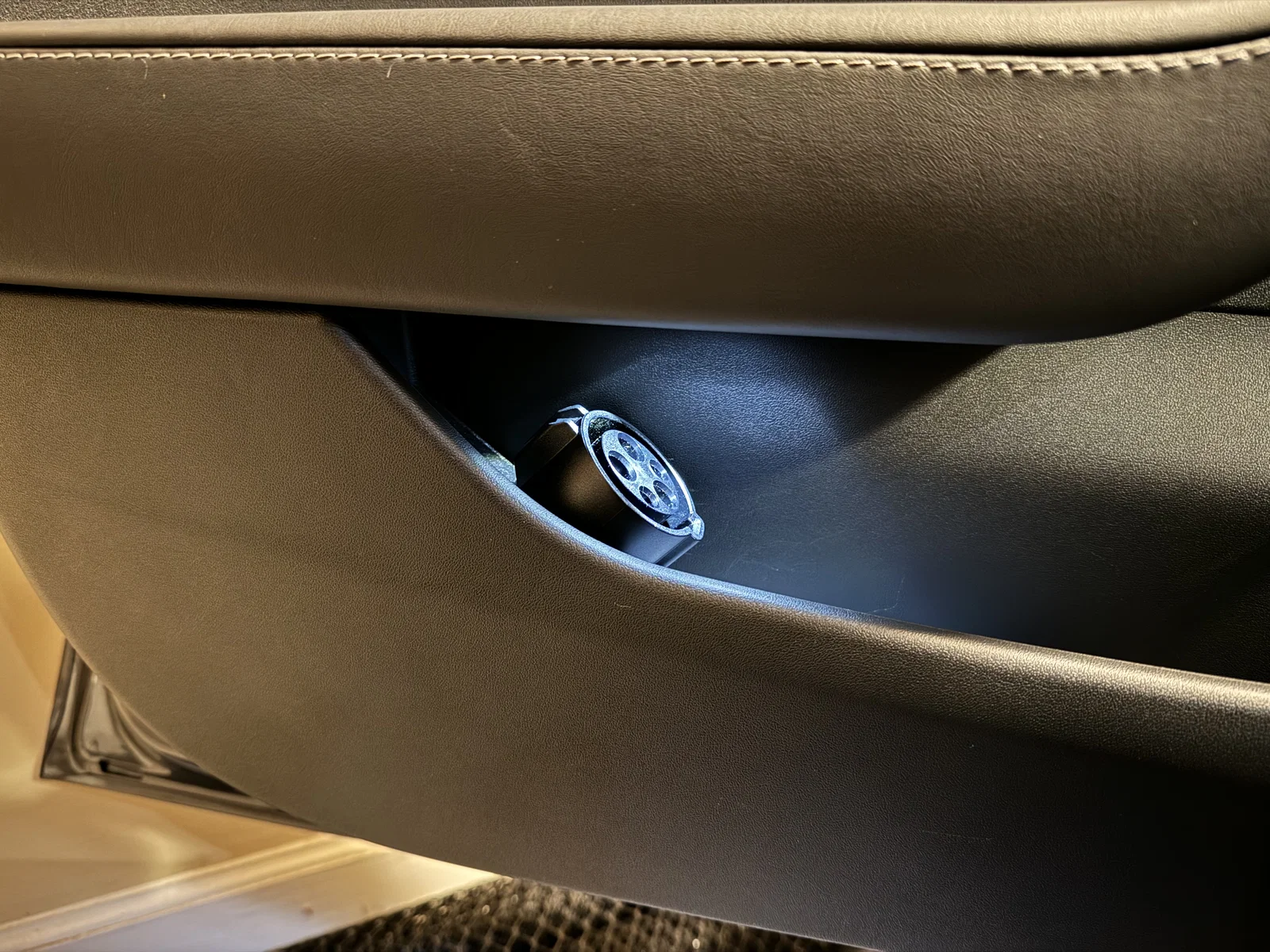

Đây là dock gắn adapter J1772 cho Tesla Model 3. Dock được lắp vào phía sau hộc chứa đồ trên cửa bên tài xế và giữ adapter sạc theo hướng quay ra phía trước. Vì dock nằm sát phía sau của hộc nên chỉ chiếm một ít diện tích, không cản trở việc dùng khay để ly trên cửa. Adapter được giữ bằng các gân vát (tapered ribs), giúp ôm khít dù sai số dung sai in (printer tolerances) khác nhau, tránh bị lắc/rè khi chạy xe.

In ấn

Mẫu được thiết kế để in úp mặt xuống theo đúng hướng trong các file STL, và không cần support. Mình in ở thiết lập chất lượng thấp, vì khi lắp lên xe thì đa số bề mặt sẽ không thấy, trừ mặt tiếp xúc với mặt bàn in. Có phiên bản cho cả cửa trước bên trái và bên phải.

Lắp đặt

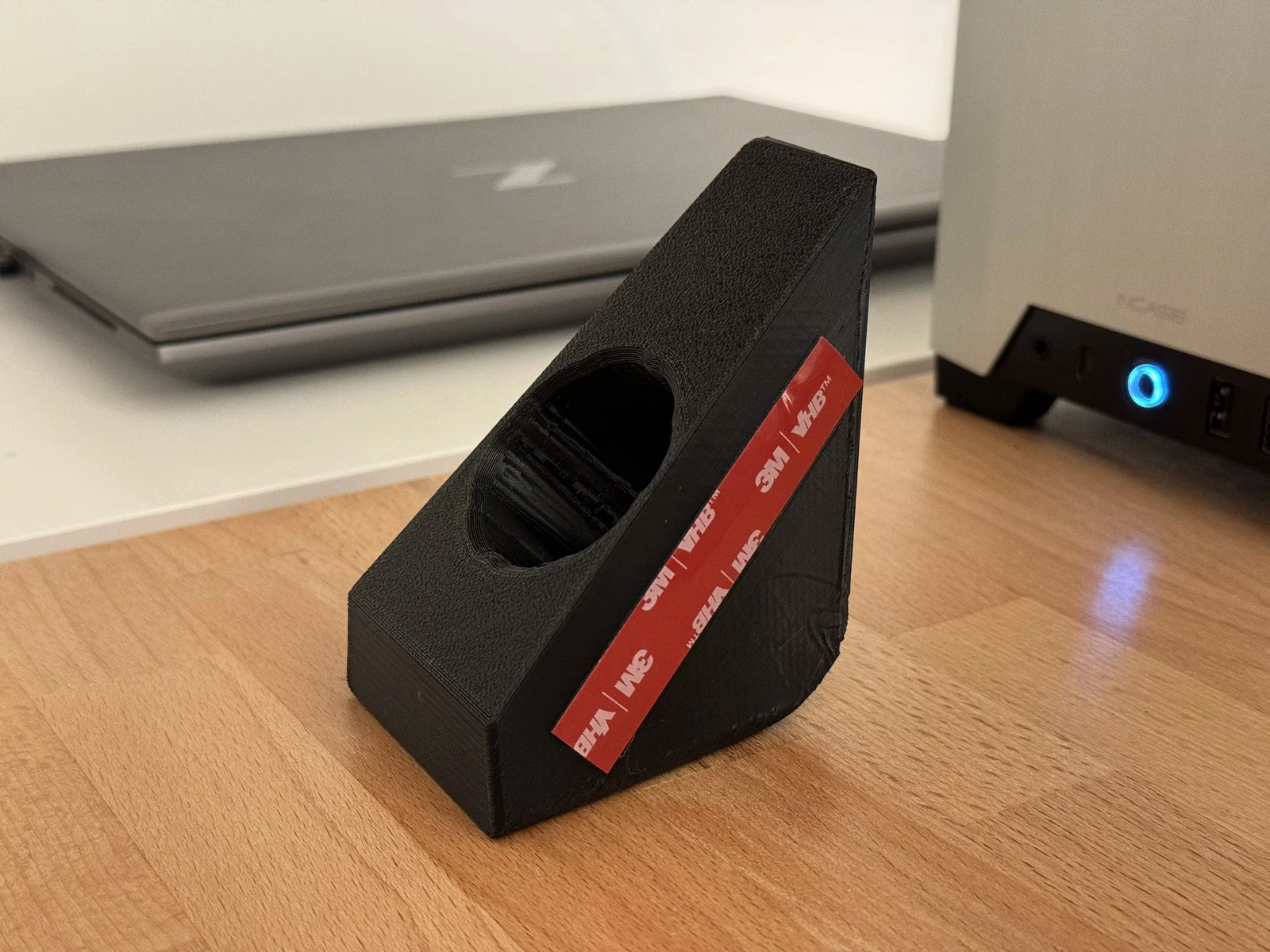

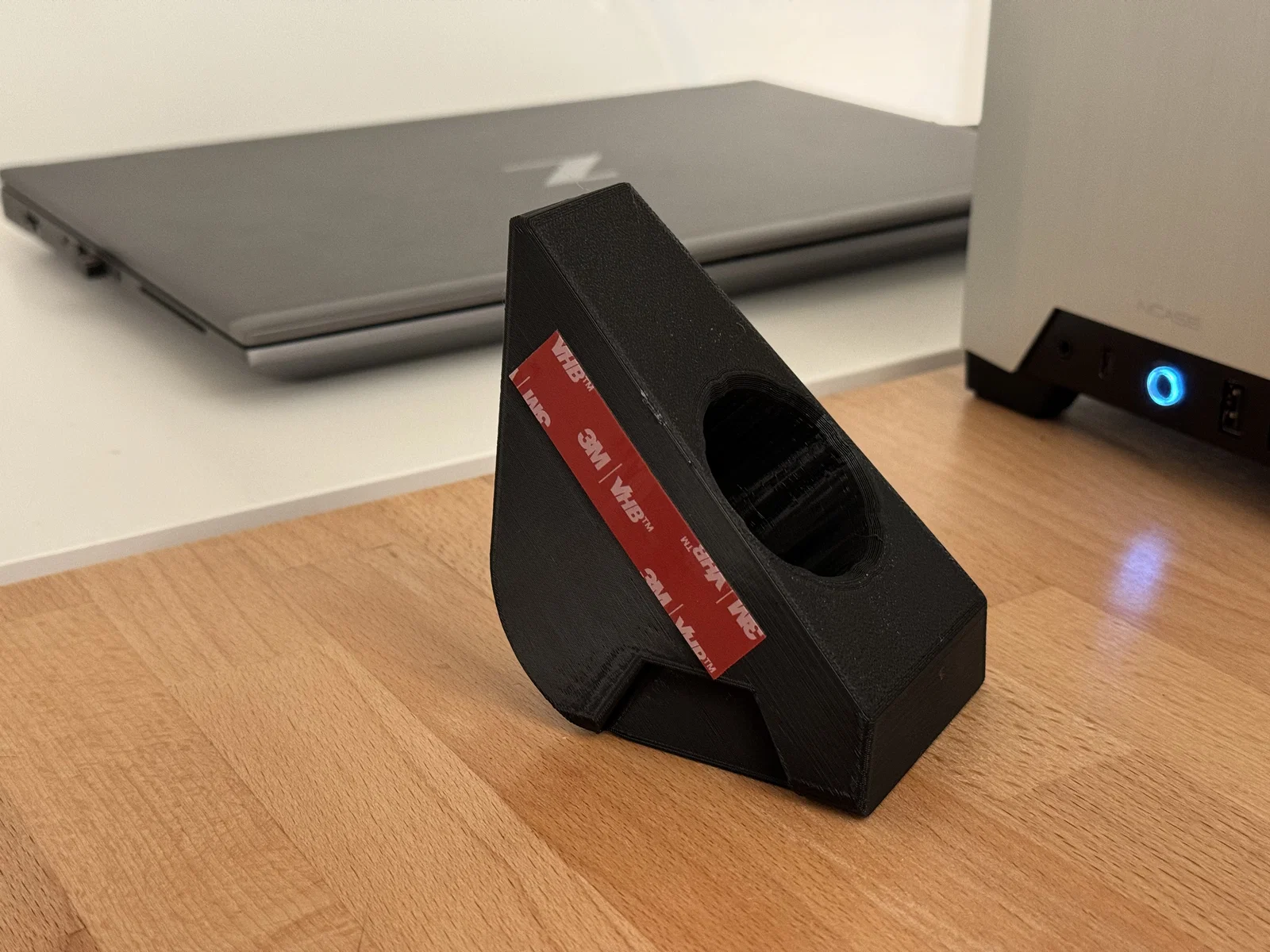

Dock được dán lên cửa bằng các miếng băng keo 3M VHB (xem hình) và lắp vừa trên xe M3 đời ’23 của mình. Tiếc là mình không có xe các đời khác để test, nên nếu bạn gặp vấn đề về độ vừa thì nhắn giúp mình nhé. Mình cũng đính kèm file STEP để bạn chỉnh sửa khi cần.
