Fidlock cho dây webbing dòng Civic (Evergoods) - gắn strap CPL24

Tác giả Bluente

Lượt tải
193
Lượt thích
60
Lượt coi
1.997

File 4 1,6 MB

  • Fidlock_Molle_-_Male_10_1777494469.stlSTL · 369,5 KB
  • Fidlock_Molle_-_Female_10_1777494470.stlSTL · 447,1 KB
  • Fidlock_Molle_-_Male_1777494471.stlSTL · 369,5 KB
  • Fidlock_Molle_-_Female_1777494472.stlSTL · 447,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là thiết kế của mình để làm lại kiểu Fidlock snap như trong bài này: https://www.reddit.com/r/EVERGOODS/comments/16vg5vw/cpl24_mirror/ , trong lúc mình còn đang để dành tiền mua bộ Fidlock Snap connectors chính hãng.

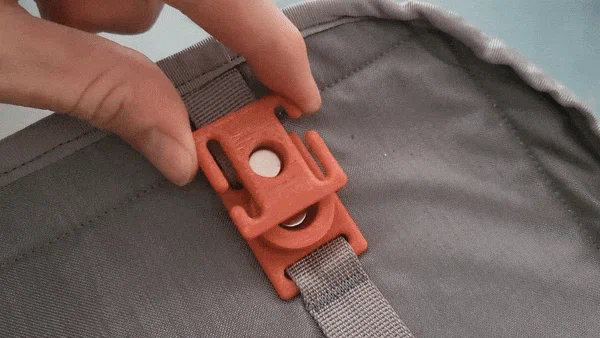

Thiết kế này dạng trượt (slide-on) và có nam châm 10x3mm bên trong để giữ cố định. Mình đang chờ hàng về nên chưa dám đảm bảo lực giữ/độ chắc của mối nối này ra sao, nhưng mình sẽ cập nhật phần mô tả khi nhận được.

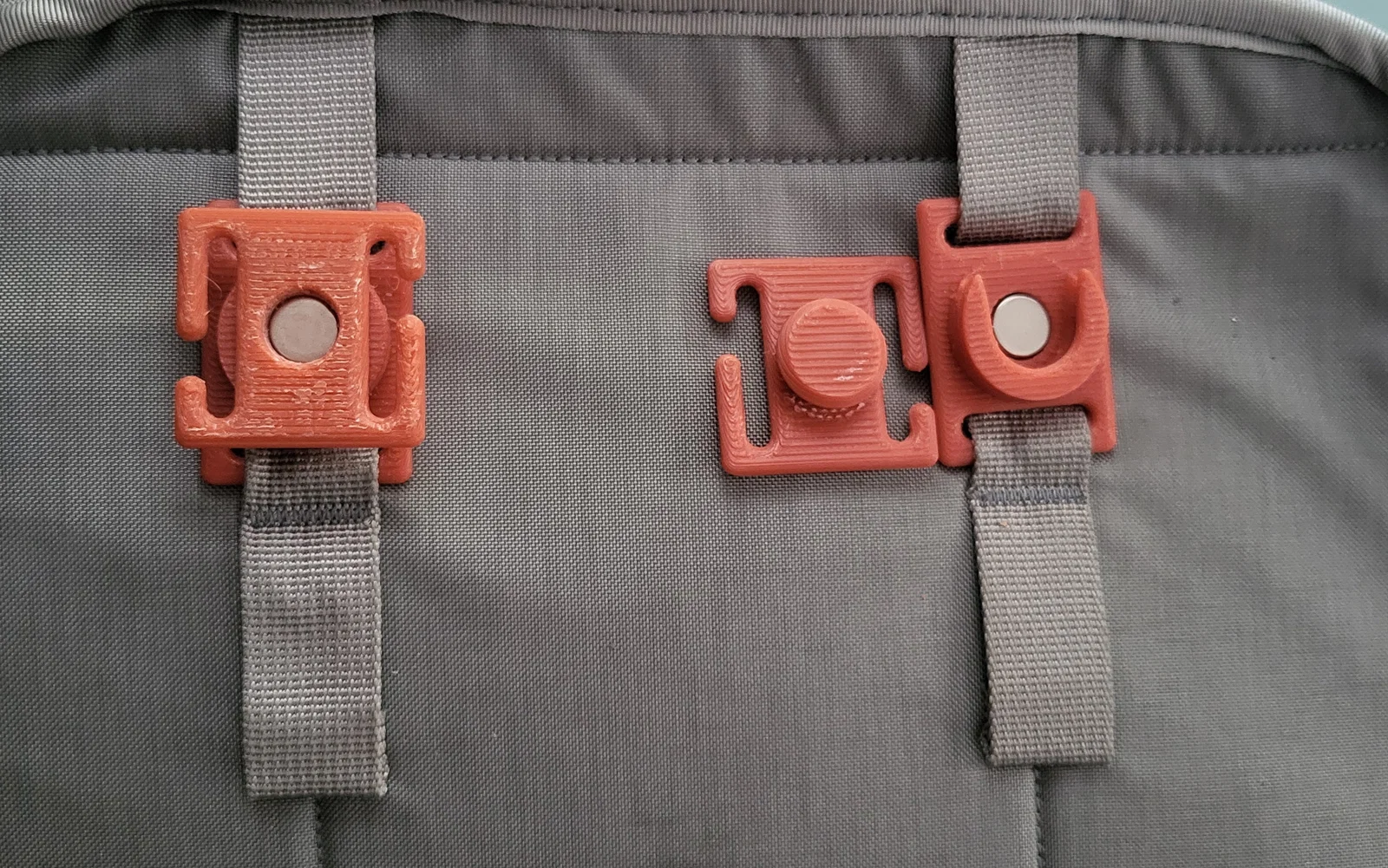

Phần female dùng cho các “pen holders” bên trong CPL24, nên phù hợp với dây đai 20mm và khe hở 21mm.

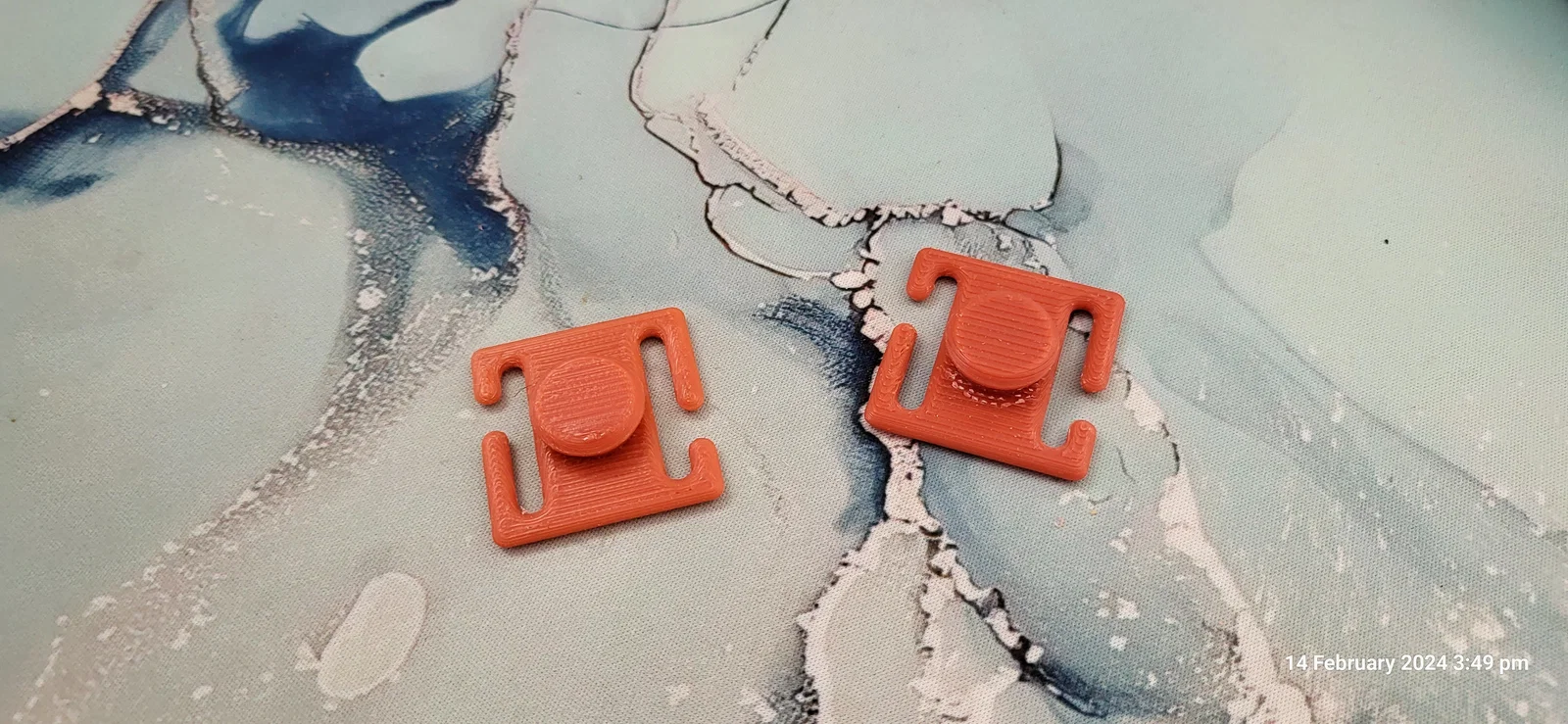

Mình in thử bằng PLA để test kích thước và thiết kế, nhưng mục tiêu là dùng PETG để tránh bị biến dạng theo thời gian khi chịu tải (PLA hay bị tình trạng này).

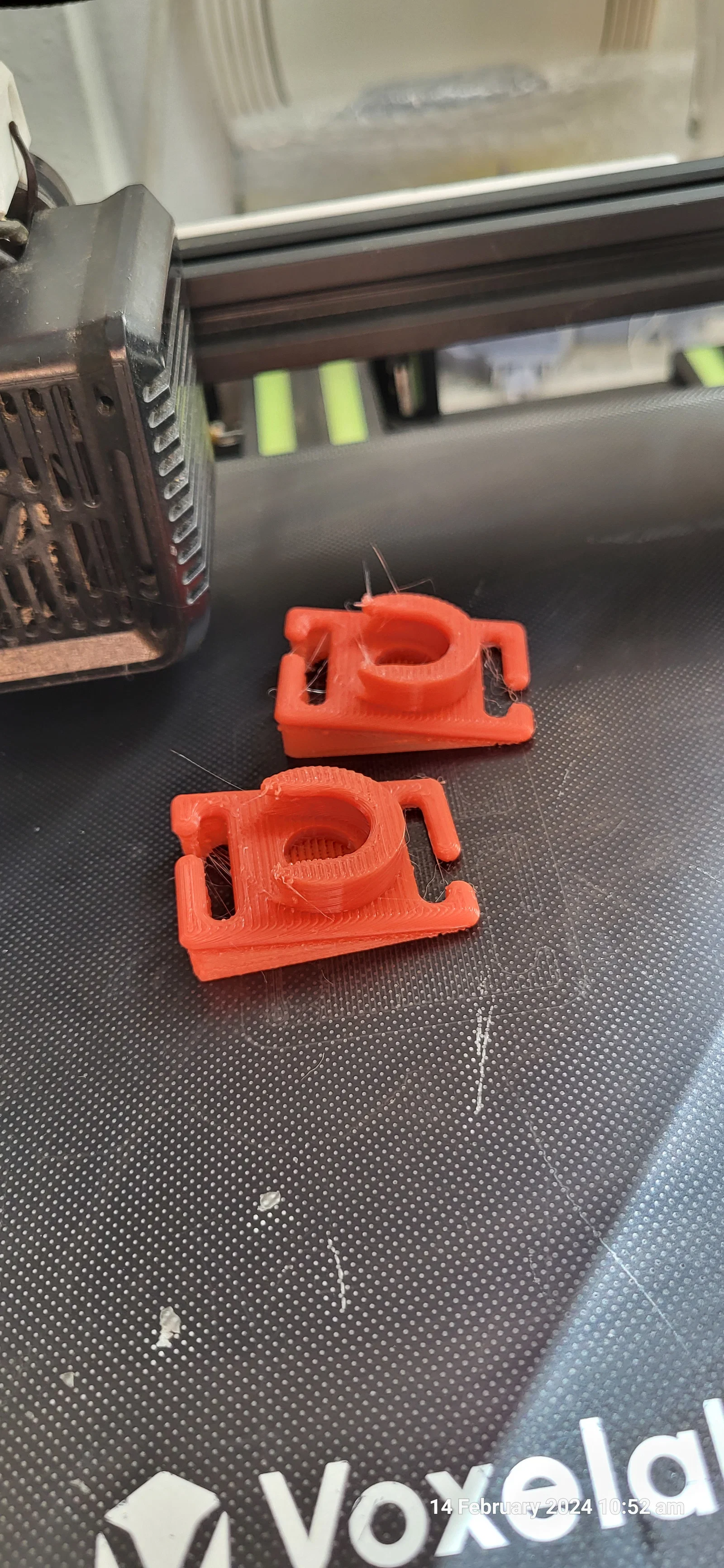

Mình khuyến nghị in nghiêng 10º để hạn chế bị gãy, và canh hướng in đúng như mình đã upload để tối đa độ bền.

Edit 05/03/2024:

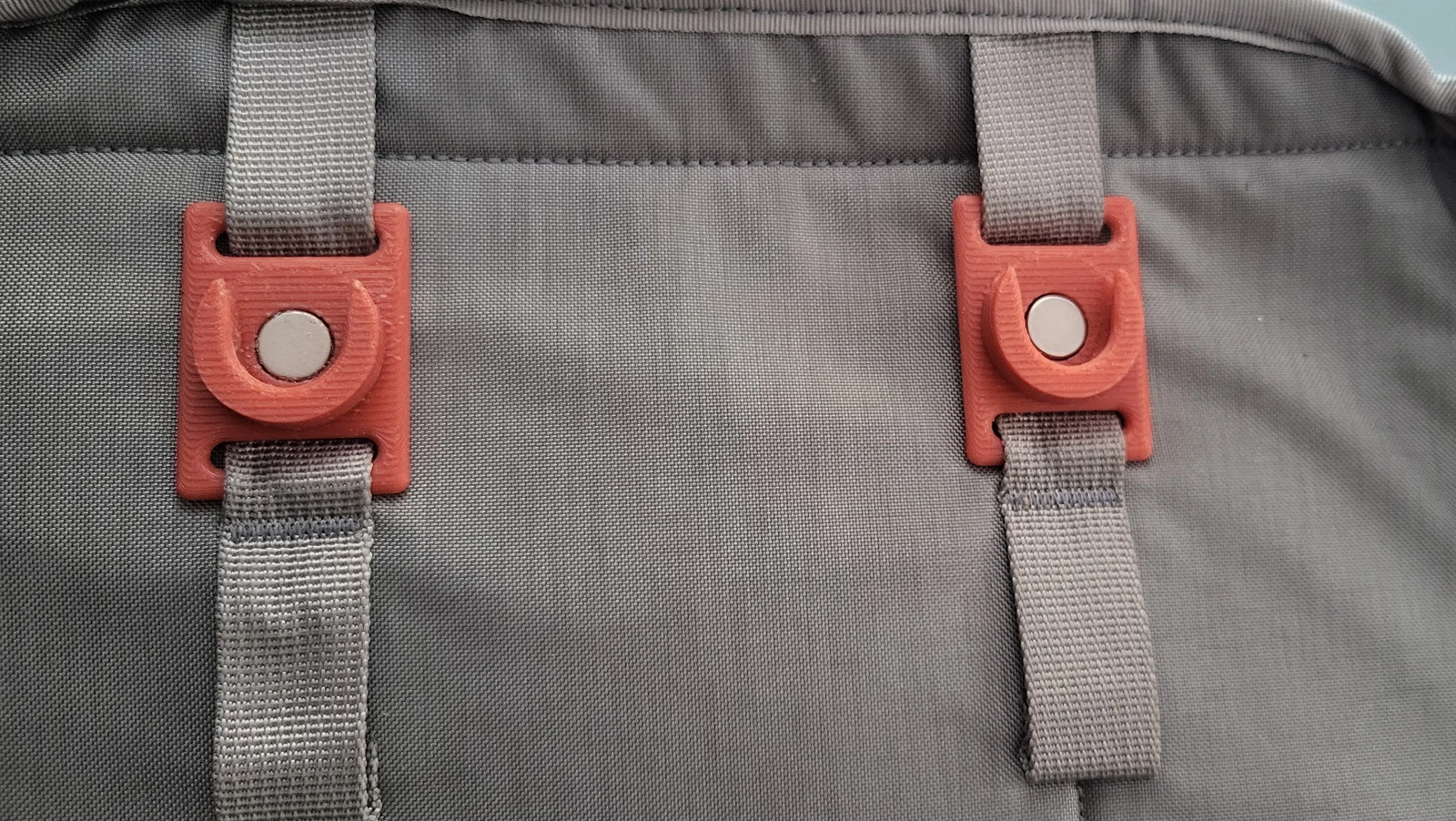

Mình đã gắn nam châm và cuối cùng đặt 2 viên cho mỗi phần male. Lực hút mạnh hơn mong đợi rất nhiều. Dùng ngon luôn!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
1,6 MB
File lớn nhất
447,1 KB
