Khay sắp xếp đồ kiểm tra tiểu đường (kèm file STEP)

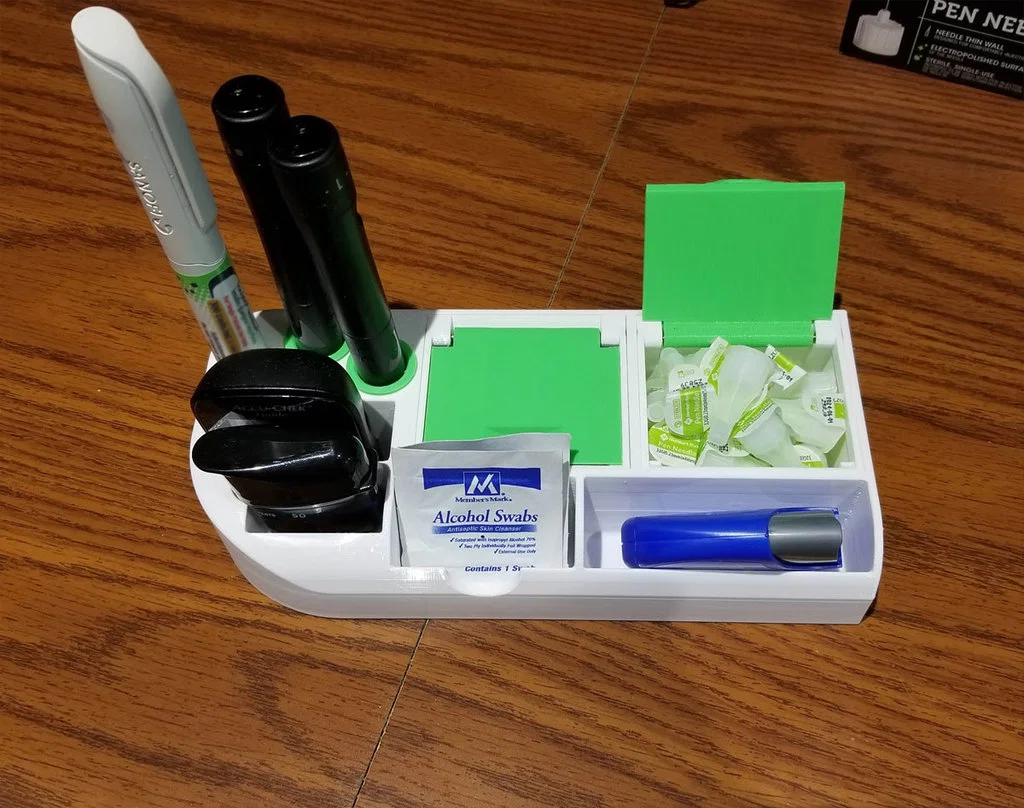

Đây là một cái organizer để sắp xếp đồ dùng kiểm tra tiểu đường, có các khay/hộp rời để đựng vật tư tiêu hao. Mình đã cố gắng kiểm tra để model hoạt động ổn, và người nhà mình được tặng vẫn dùng mỗi ngày. Tuy nhiên, vì model này được thiết kế để chứa đồ kiểm tra tiểu đường, mình cần lưu ý rằng nếu bạn in hoặc sử dụng thiết kế này thì bạn tự chịu rủi ro.

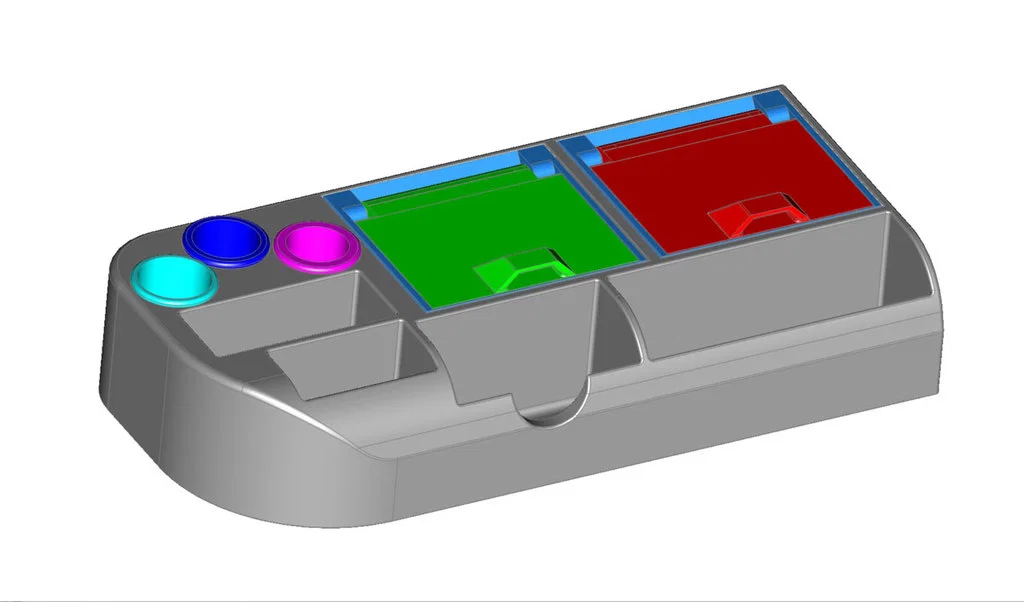

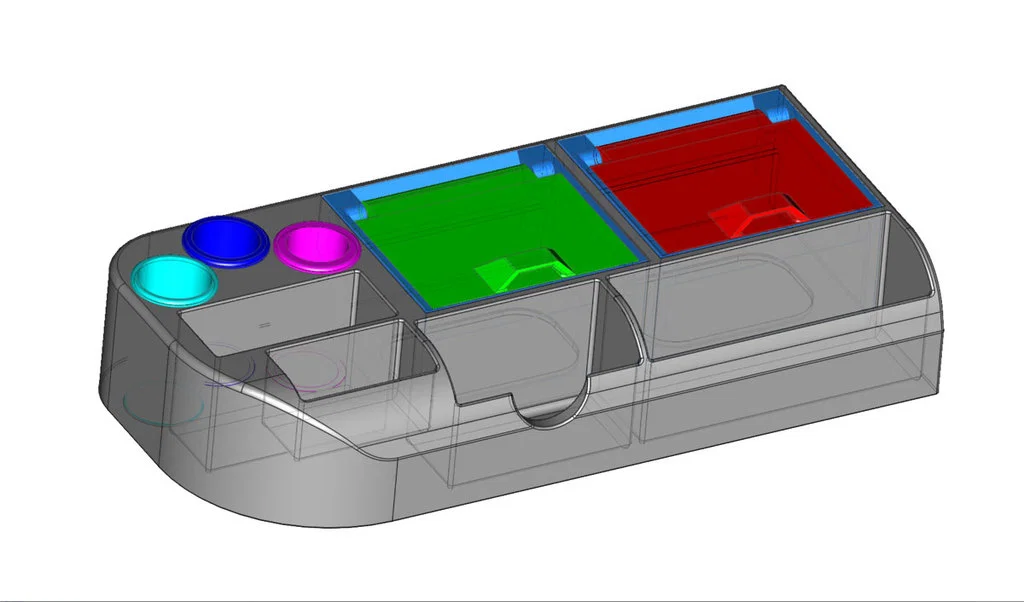

Model bao gồm các điểm thiết kế sau:

• Ngăn phía trước bên trái được thiết kế để đựng bông lau/swab (54x25mm).
• Ngăn lớn dùng cho máy đo (meter) (53x22mm) và ngăn phía trước (bên trái) là cho hộp que thử (testing strips) (20x40mm).
• Còn có một ngăn dài có thể dùng cho các món khác (83x27mm).
• Tất cả các ngăn sâu khoảng 37mm.
• Ngoài ra có 3 vị trí để bút (pen) đường kính 21mm.

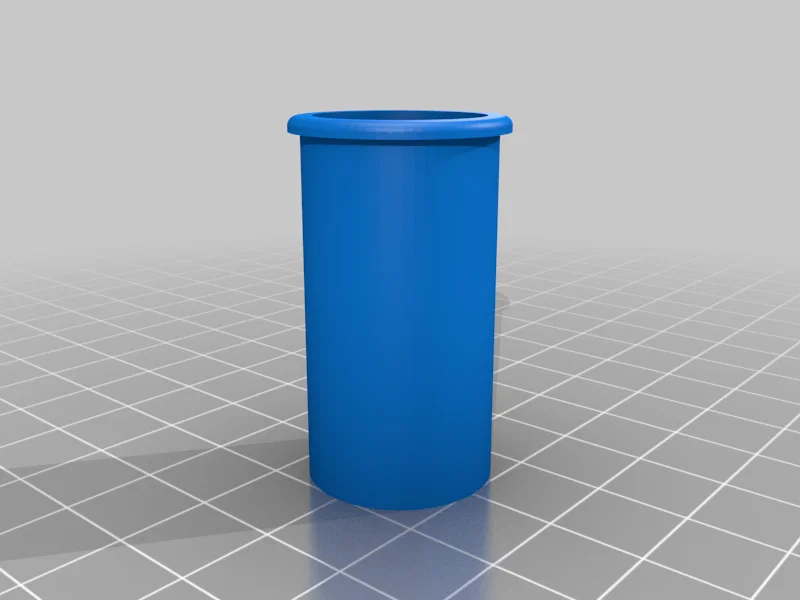

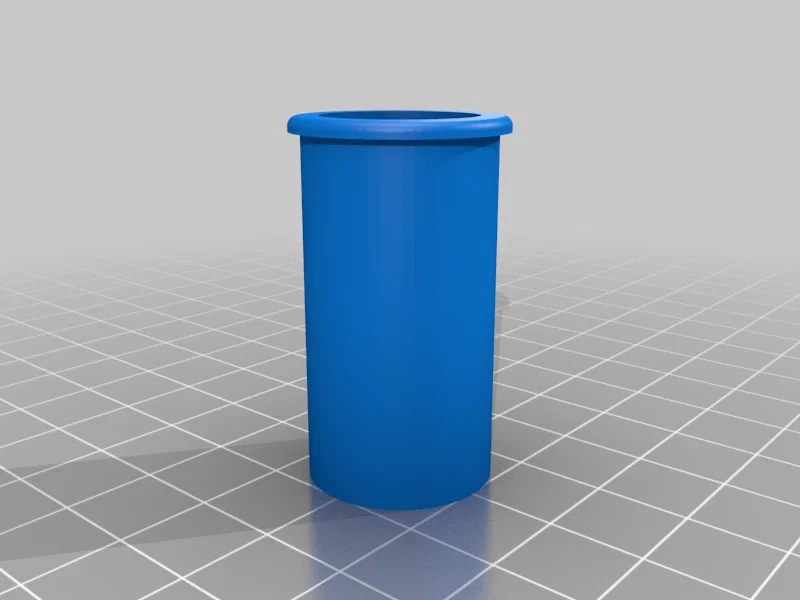

• Lỗ cắm bút có thể tuỳ chỉnh bằng các insert, và có sẵn 3 đường kính khác nhau để hợp nhiều cỡ bút (16.6, 18.0 và 19.7mm). Các insert bút và nắp hộp cũng có thể dùng để phân màu (color coding).
• Các hộp được thiết kế dạng tháo rời để dễ châm thêm, đổ ra, vệ sinh hoặc thay thế.

Mình chỉ có vài cái meter, pen và một số món khác để kiểm tra kích thước, nên hy vọng các ngăn đủ rộng cho nhiều loại thiết bị. File STEP cũng có sẵn ở đây để remix cho tiện.

Kích thước model là 206 x 94mm nên sẽ vừa khay in của Ender3 hoặc các máy có kích thước tương tự.

Để lắp ráp các hộp, bạn sẽ cần:

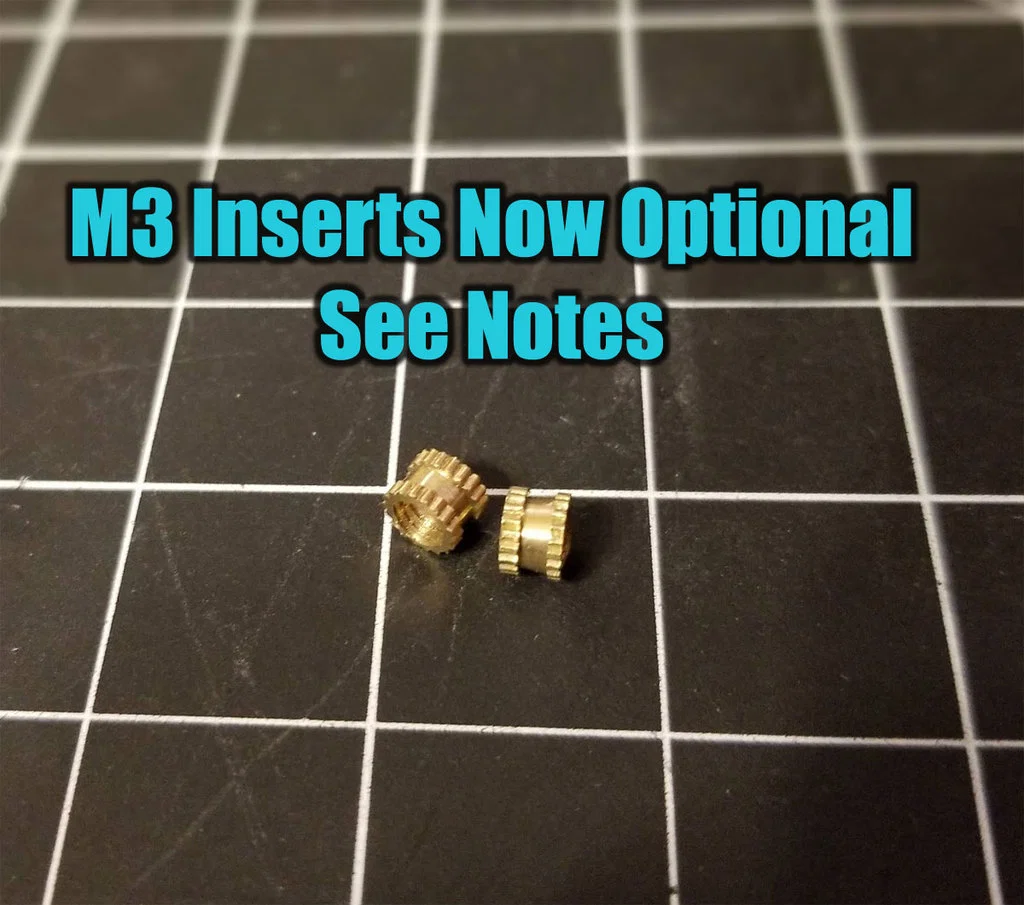

• 4x insert đồng thau M3 (M3 Brass inserts) đường kính 4mm và dài 3mm (tới 5mm có thể dùng được, nhưng sẽ hơi lòi ra). -Giờ là tuỳ chọn - xem ghi chú bên dưới
• 4x ốc M3 x 20mm đầu tròn (round head) (đây là gợi ý, bạn có thể dùng bất kỳ chiều dài nào trên 10mm)

Ghi chú: Hiện có một model hộp không dùng insert (chưa được kiểm thử) (Diabetes_Testing_Caddy10C-BOX-NO-INSERTS.stl) không cần M3 brass inserts. Vẫn sẽ cần ốc M3, và có thể thêm chút keo để tránh ốc bị lỏng dần rồi tuột ra. Nếu bạn dùng bản không insert, vui lòng phản hồi giúp mình xem hoạt động ra sao. Ốc sẽ khá khít, nhưng bạn cũng có thể hơ nóng nhẹ ốc để vặn vào dễ hơn.

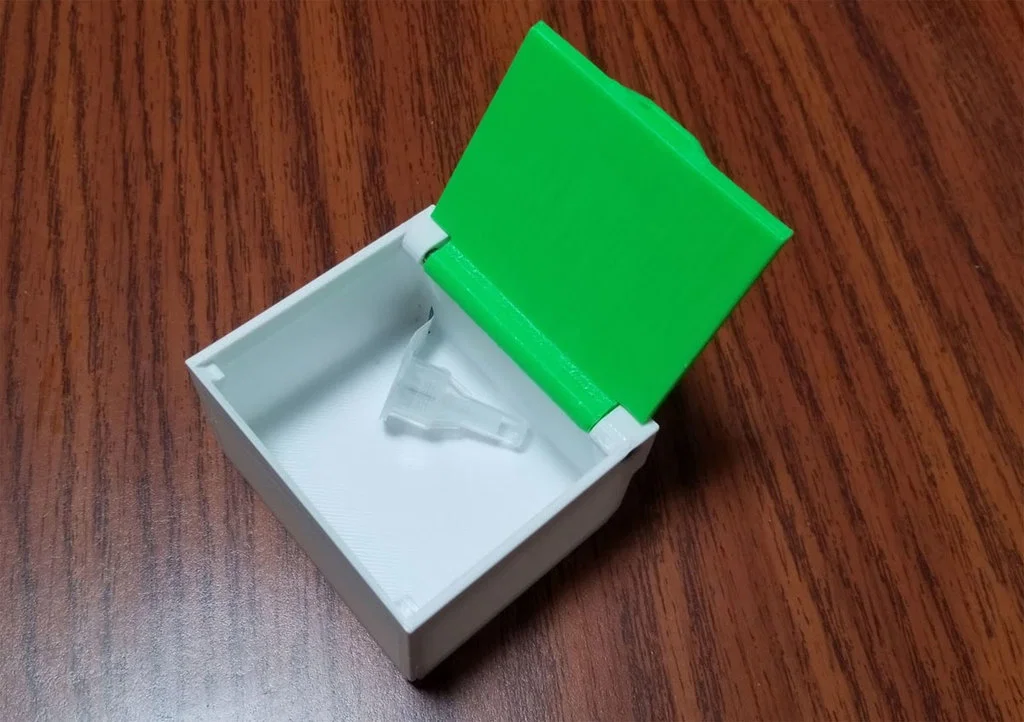

Nếu bạn dùng hộp kèm insert, thường sẽ không cần nhiệt hay keo để lắp (dù bạn có thể heat set nếu muốn). Chỉ cần dùng một con ốc M3 để “định” insert trước (insert được lắp từ phía trong hộp). Khi insert đã vào đúng vị trí, bạn tháo con ốc dùng để định ra, đặt nắp vào rồi lắp các ốc M3x20mm (mỗi hộp 2 con). Các con ốc này sẽ tạo thành bản lề (hinge) cho nắp. Sau đó chỉ cần thả các hộp vào đúng lỗ trên đế. Bạn có thể phân màu nắp để dễ nhận biết trong hộp chứa gì.

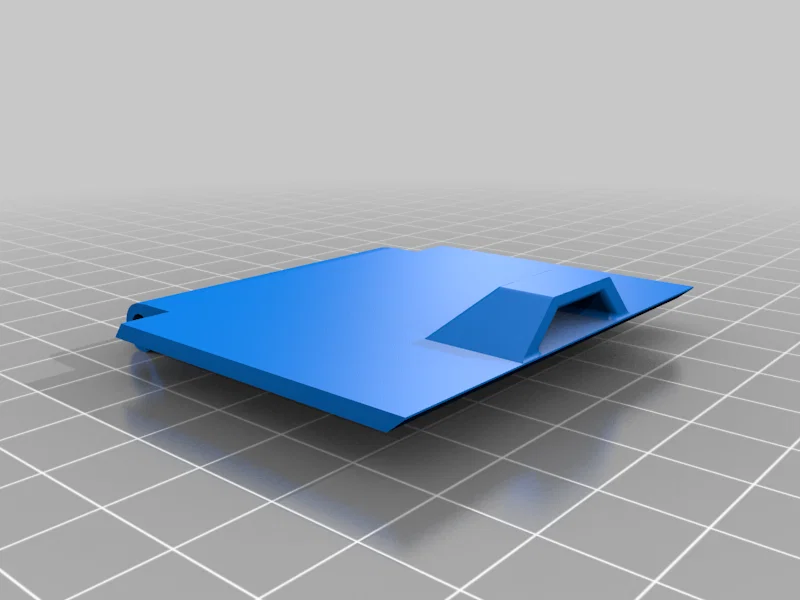

Các chi tiết không được orient sẵn để in nhưng nhìn chung sẽ cần support tối thiểu. Để in nắp, mình gợi ý dựng đứng theo cạnh mỏng và dùng brim để giảm support.

Mình in bằng PETG để có khả năng kháng hoá chất, vì thỉnh thoảng sẽ lau bằng cồn.

Nếu bạn thấy mấy model này hữu ích, nhớ thả like hoặc để lại bình luận kèm vài tấm hình bản in của bạn nha.

Bạn có thể xem các dự án khác mình đang làm trên blog tại đây. Bạn cũng có thể follow mình trên Printables để xem mình đăng món mới. Cảm ơn bạn đã ghé xem!

Cập nhật:

10/24/2020 Mình đã đổi lỗ ở phía trước bên trái để có cùng độ sâu như các lỗ còn lại trên caddy. Việc này sẽ giúp nó dùng “đa năng” hơn một chút. File đế cập nhật hiện có tên Diabetes_Testing_Caddy11-DEEP-BASE.stl. Mình cũng cập nhật file STP và thêm README.TXT chứa phần mô tả này.
