Bánh răng tương thích Lego Technic - 12 răng

Mình từng loay hoay dữ lắm với mấy khái niệm như gear, gear-ratios và chiều quay, nên mình quyết định bắt đầu tự làm vài cái gear để nghịch thử. Ban đầu mình tính đi theo hướng Lego, nhưng rồi thấy tự làm sẽ tiết kiệm chi phí hơn nhiều.

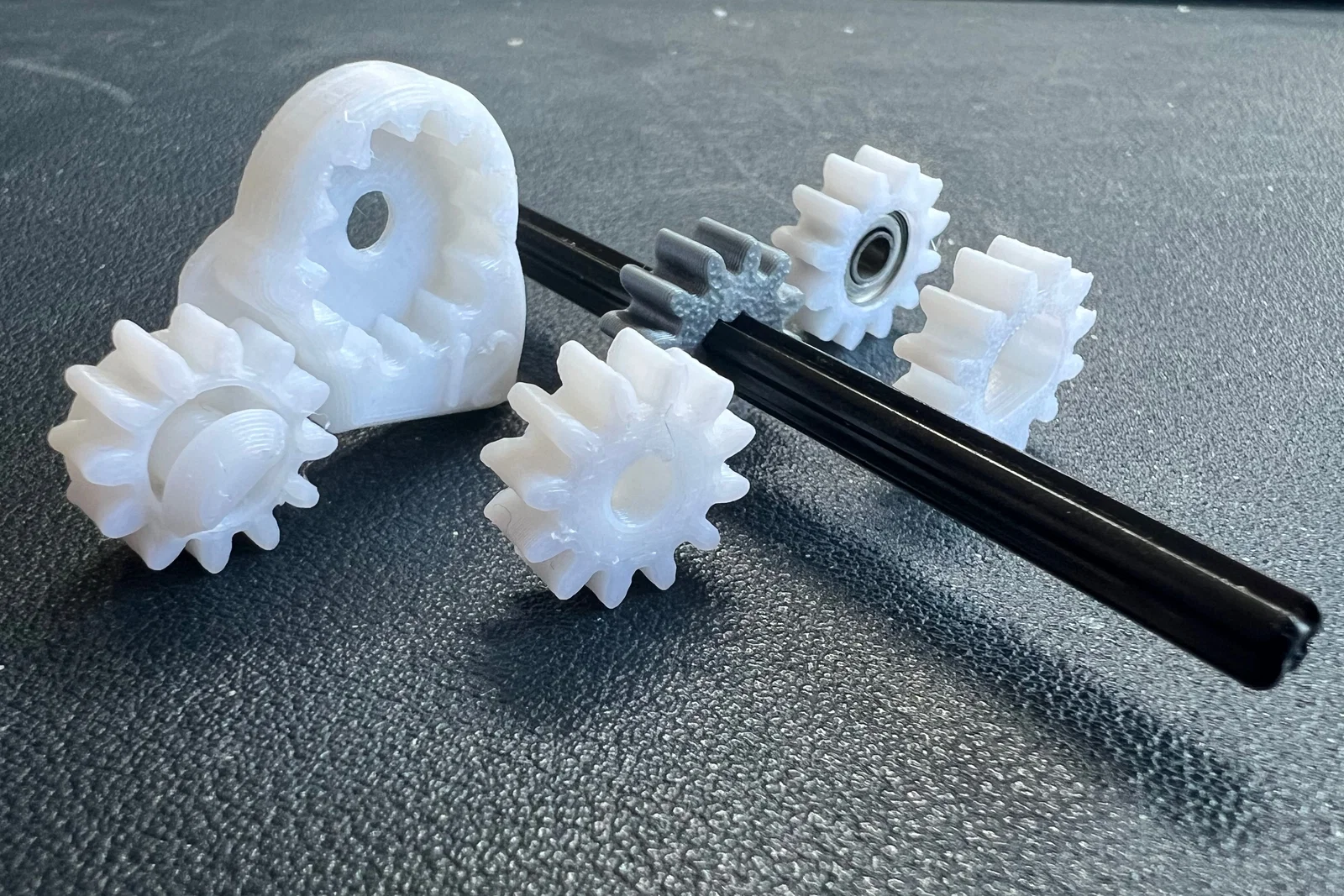

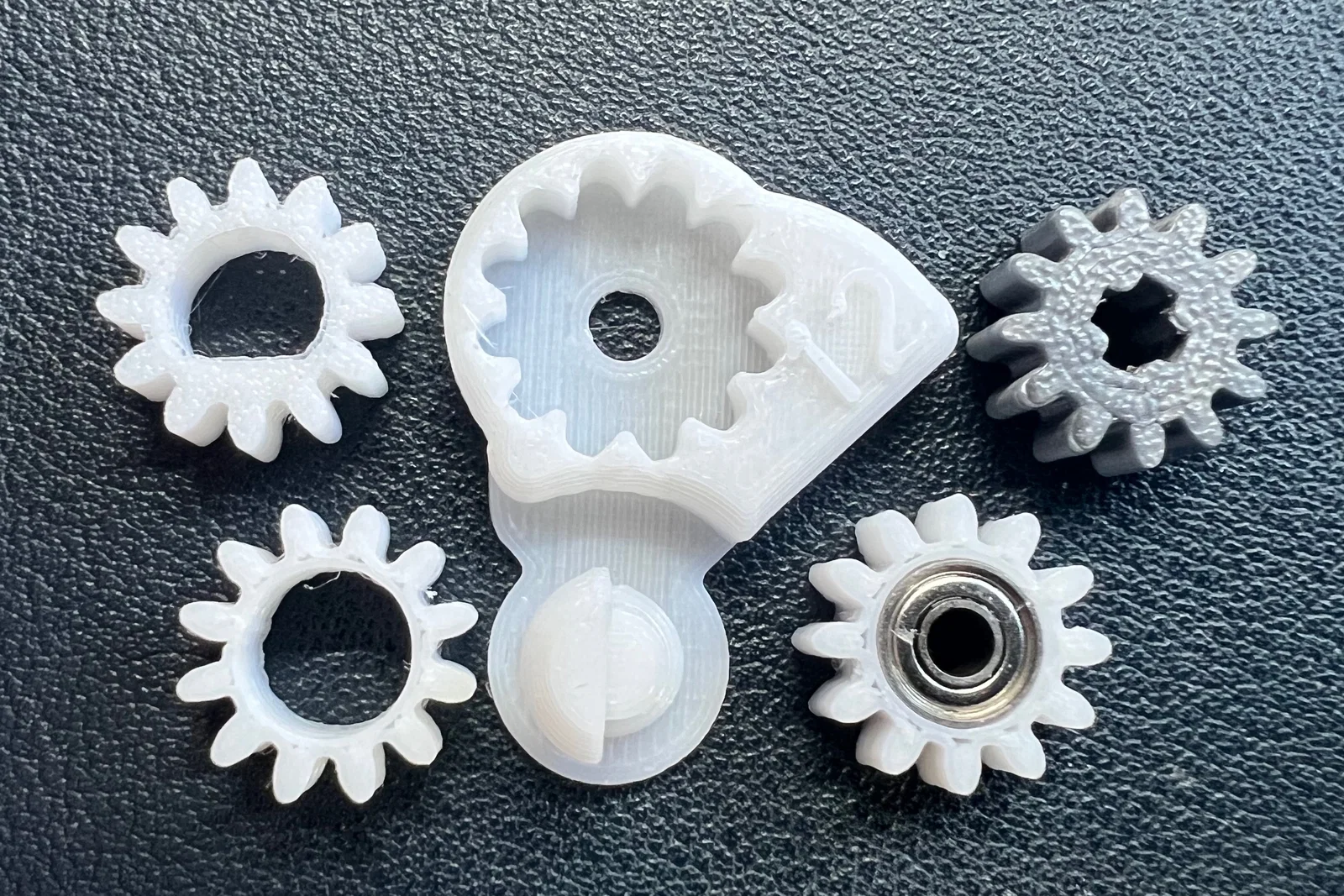

Mỗi loại gear (mình sẽ làm thêm nhiều nữa) sẽ có vài “phiên bản” khác nhau:

A variant - Lỗ cho circular axel có một cạnh phẳng. Cái này sẽ giúp dễ in axel với mặt phẳng mà không cần supports.

B variant - Dạng pressure fit để lắp vừa một vòng bi 693ZZ.

X variant - Hy vọng sẽ vừa với Lego X axel. Mình chưa test-fit được vì không có cái nào. Tạm hy vọng canh bằng mắt sẽ ổn, để xem sao.

S variant - Lỗ 4mm để dùng vít hệ metric 3mm gắn gear.

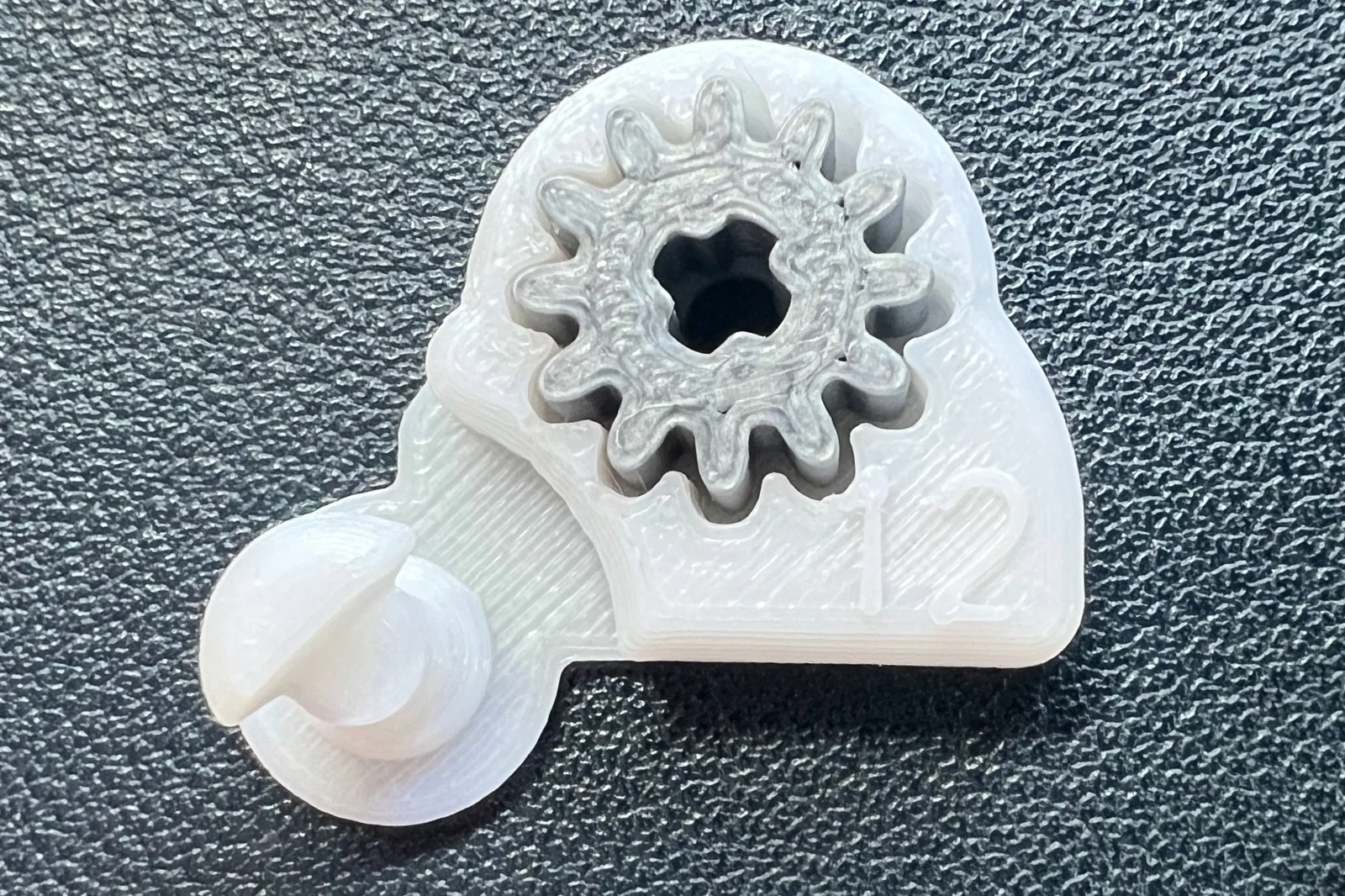

Mình cũng kèm theo tool đo gear để dễ kiểm tra pitch diameter và số răng; chỉ cần đặt gear vào trong xem có vừa không. Đỡ phải đếm răng rồi quên mình bắt đầu đếm từ răng nào. Cũng tiện hơn khi cần tìm gear trong một hộp có đủ loại gear khác nhau.
