Nắp chụp van bánh xe kiểu LEGO Head cho van Schrader (Car/Bike)

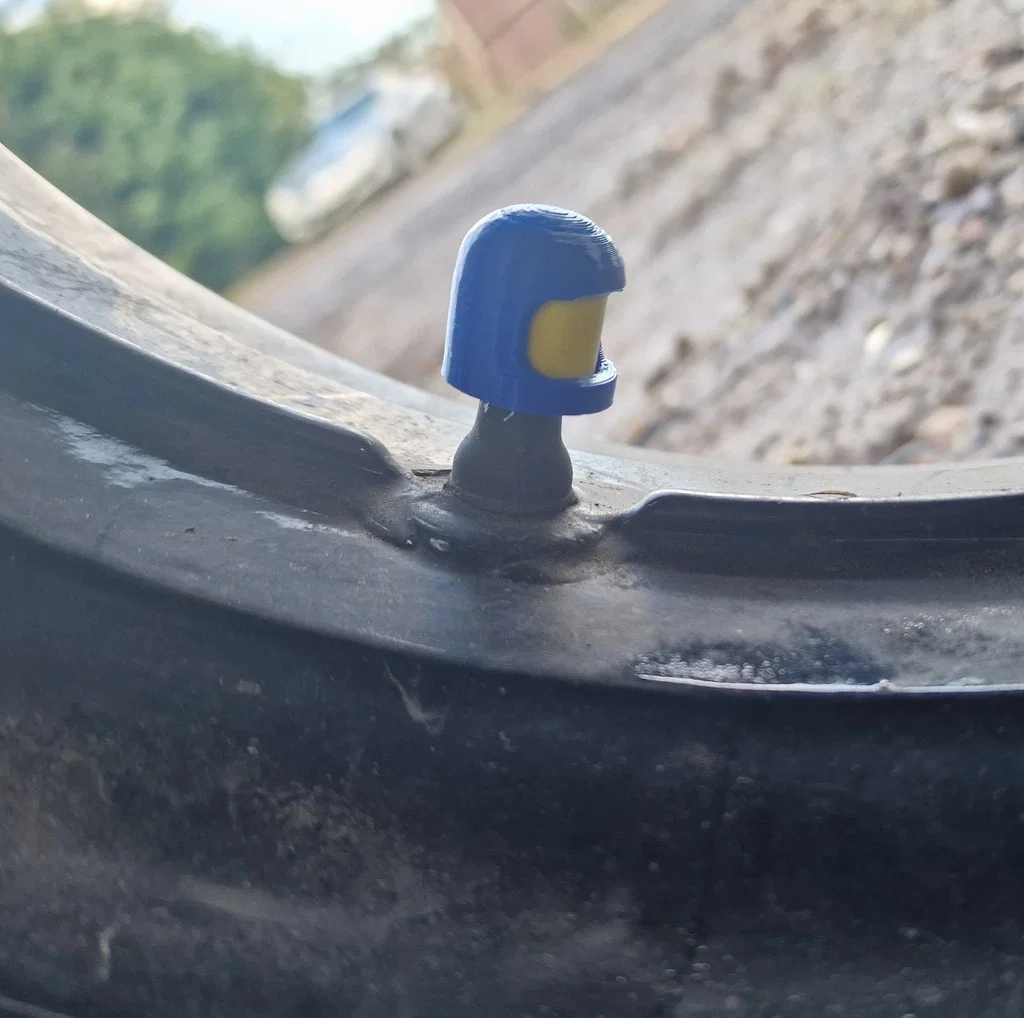

Một cái đầu và nón kiểu LEGO được thiết kế để làm nắp chụp van bánh xe (valve cap) cho xe hơi/xe máy/xe đạp dùng van Schrader. Bản này được phóng to nên cỡ khoảng gấp đôi so với phụ kiện minifigure LEGO thật.

Print Settings

Printer Brand:

Creality

Printer:

Ender 5

Supports:

Không quan trọng

Resolution:

0.2mm

Infill:

20%

Filament:

eSun PLA+

Vàng

Notes:

Mẫu này sẽ in đẹp và nhanh hơn nếu để tường (walls) thật dày (8 lớp là ổn). Phần overhang phía trên mặt của nón vẫn in ổn mà không cần supports.

PLA+ màu vàng của eSun khá giống màu vàng LEGO.

Tinmorry Red hoặc Royal Blue nhìn cũng đẹp cho phần nón.

Post-Printing

Nếu bạn in nón không dùng support thì có thể cần cắt/bấm bỏ vài sợi nhựa dư.

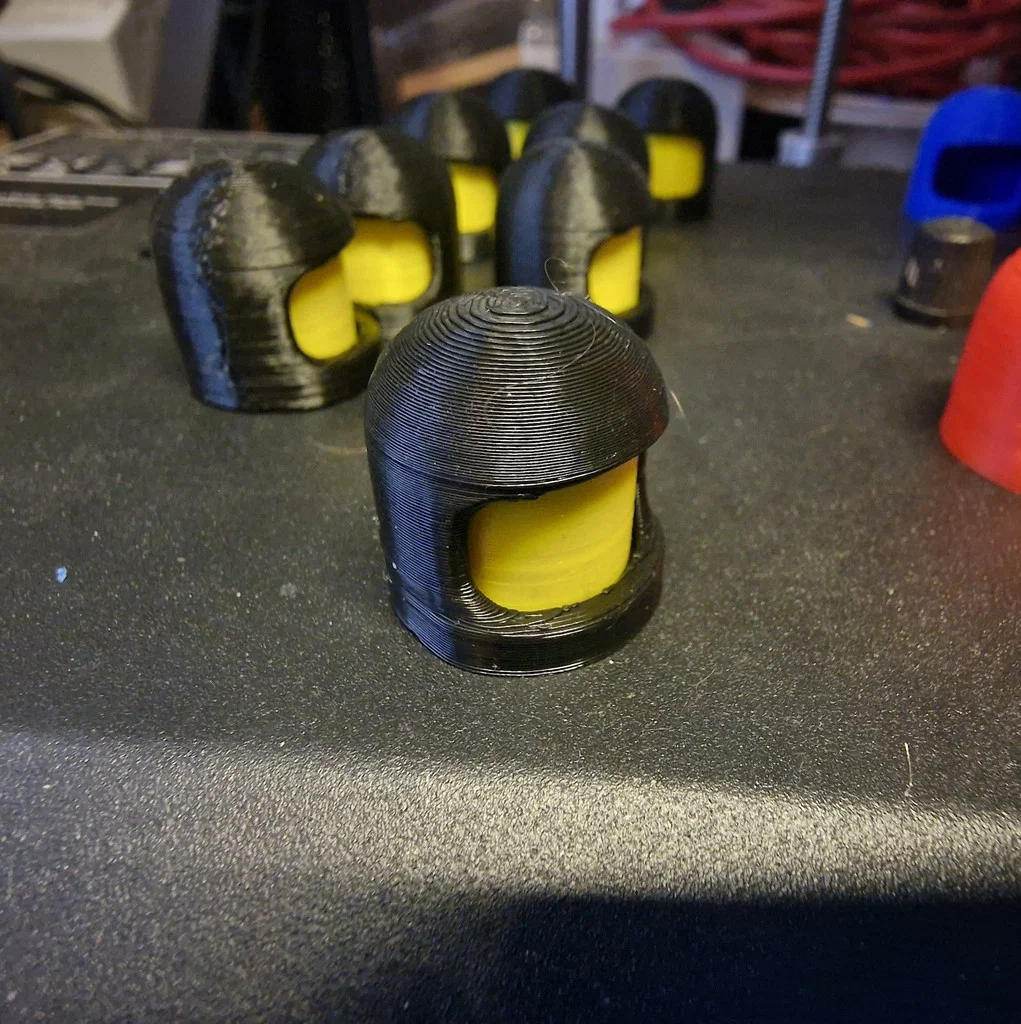

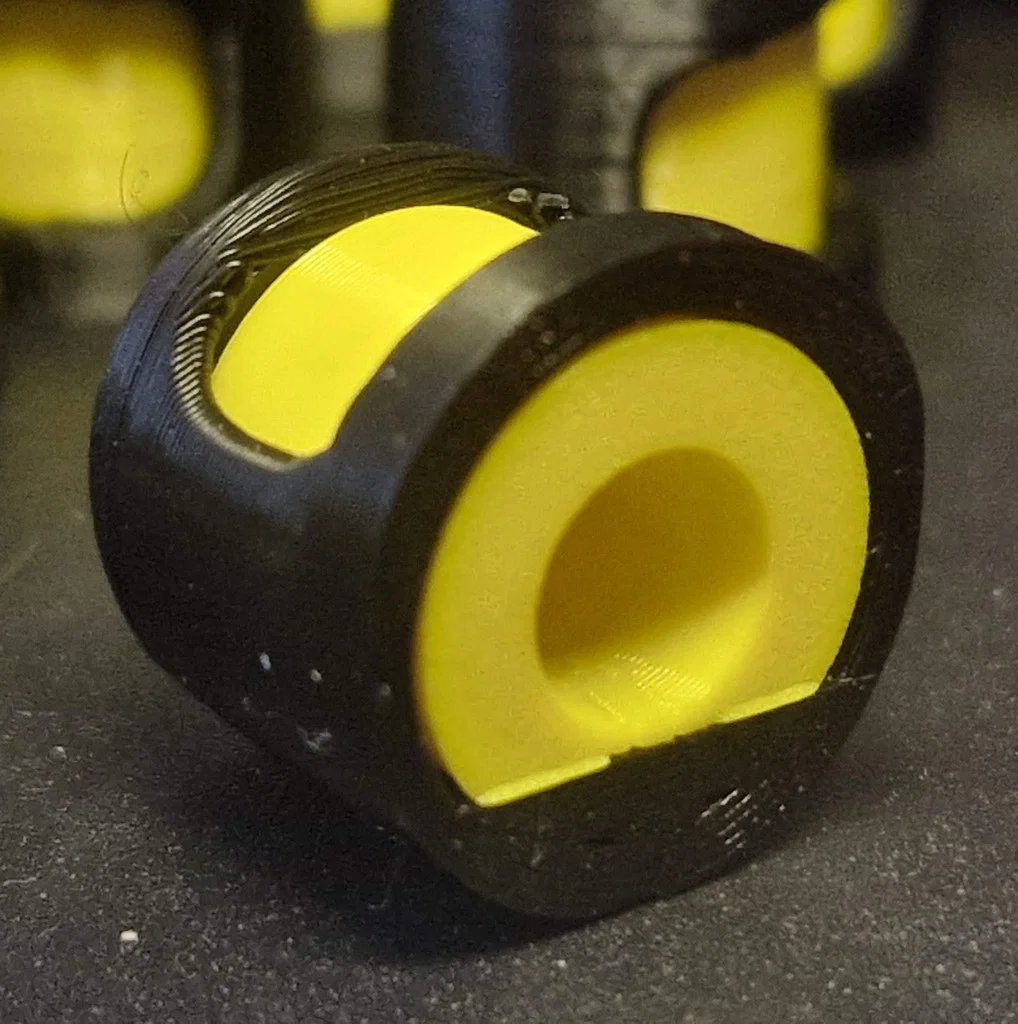

Phần đầu có thể ấn chặt vào nón mà không cần keo. Fit khá khít nhưng không khó lắp. Đế nón hơi bo tròn và phần đầu có đỉnh hình nón để lắp dễ hơn. Bên có ngàm (tab) sẽ ép canh thẳng hướng.

Đường kính hoàn thiện của nắp gần 20mm, nên một số ốp mâm (wheel trims) có thể bị vướng.

How I Designed This

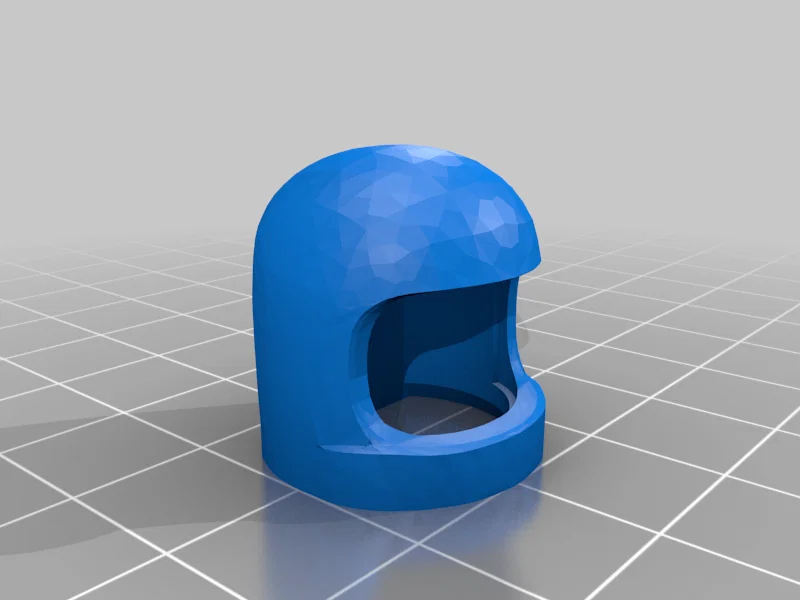

Mình phóng to một cái nón minifigure LEGO rồi chỉnh lại phần bên trong thành khoang đơn giản dạng hình nón cụt (cone-topped) và thêm một tab ở một bên để tránh cho phần đầu bị xoay.

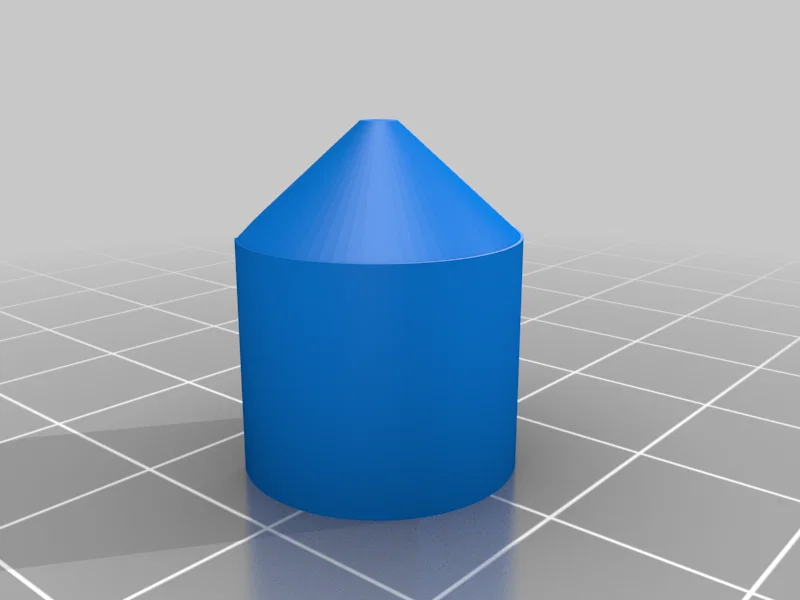

Phần đầu là một hình trụ đơn giản với đỉnh hình nón, rỗng ở giữa để xấp xỉ đường kính ty van (valve stem). Nếu không có nón thì phần đầu sẽ nhìn không đúng kiểu.

7 Mar 2024 - Đã upload phần Đầu mới “v6” với lỗ trong có ren (threaded inner hole). Bản này có thể dễ khớp với ty van của bạn hơn. Nó vẫn tương thích với phần Nón “v5” hiện có.

Category: Automotive
