Nếu bạn thích những gì mình làm và thấy các mẫu mình chia sẻ hữu ích, cân nhắc tip/quyên góp giúp mình với. Việc này giúp mình tiếp tục tạo thêm nhiều model hay để chia sẻ miễn phí cho mọi người.

https://paypal.me/muddymaker

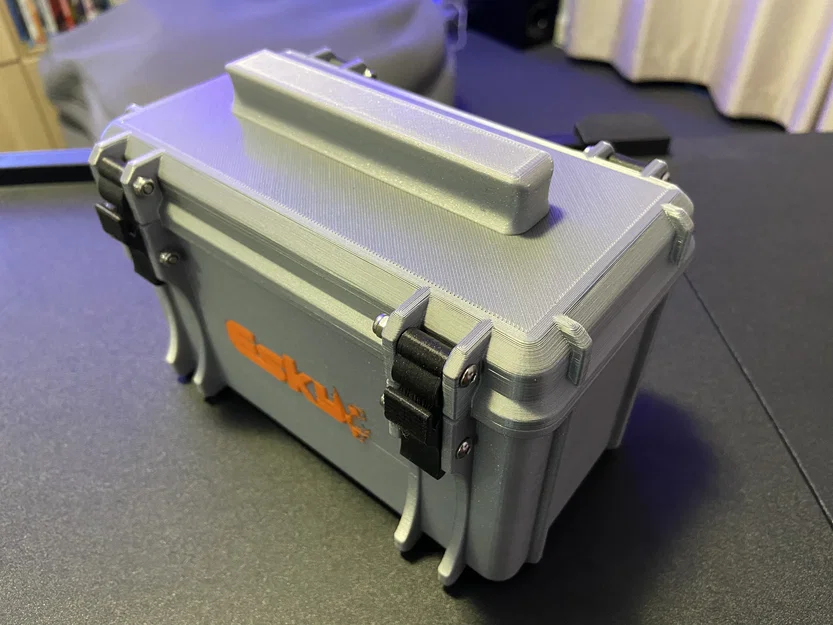

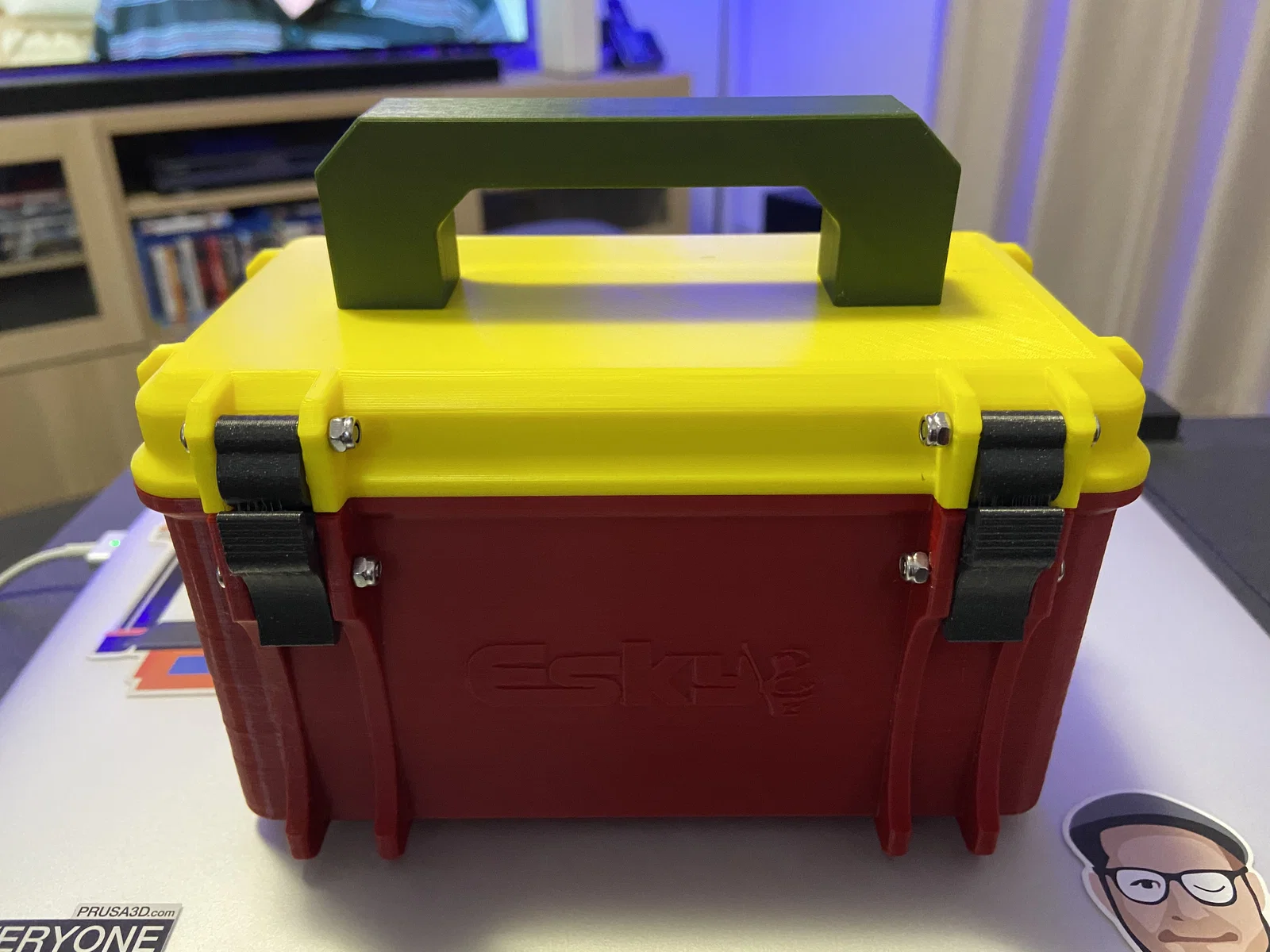

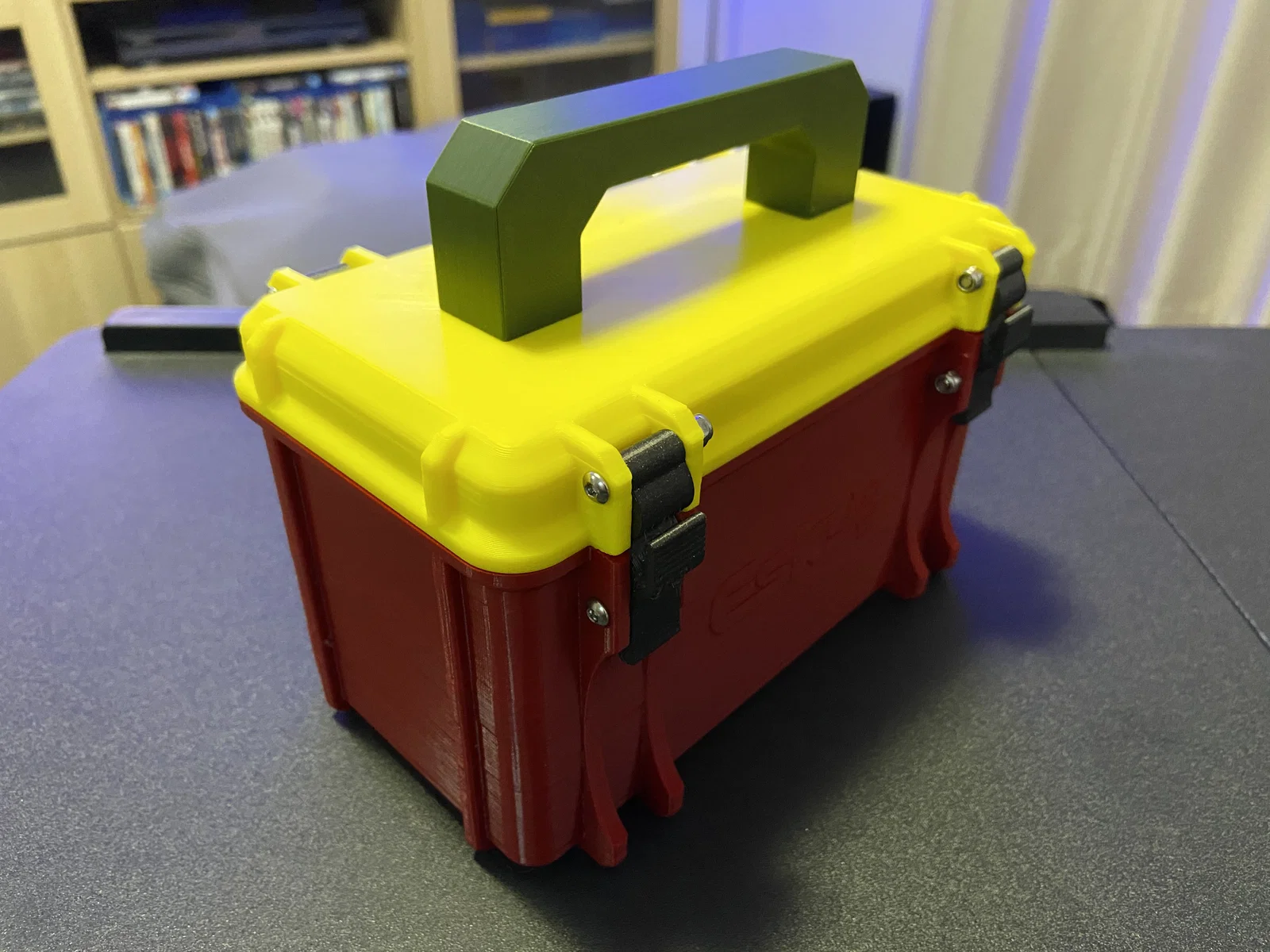

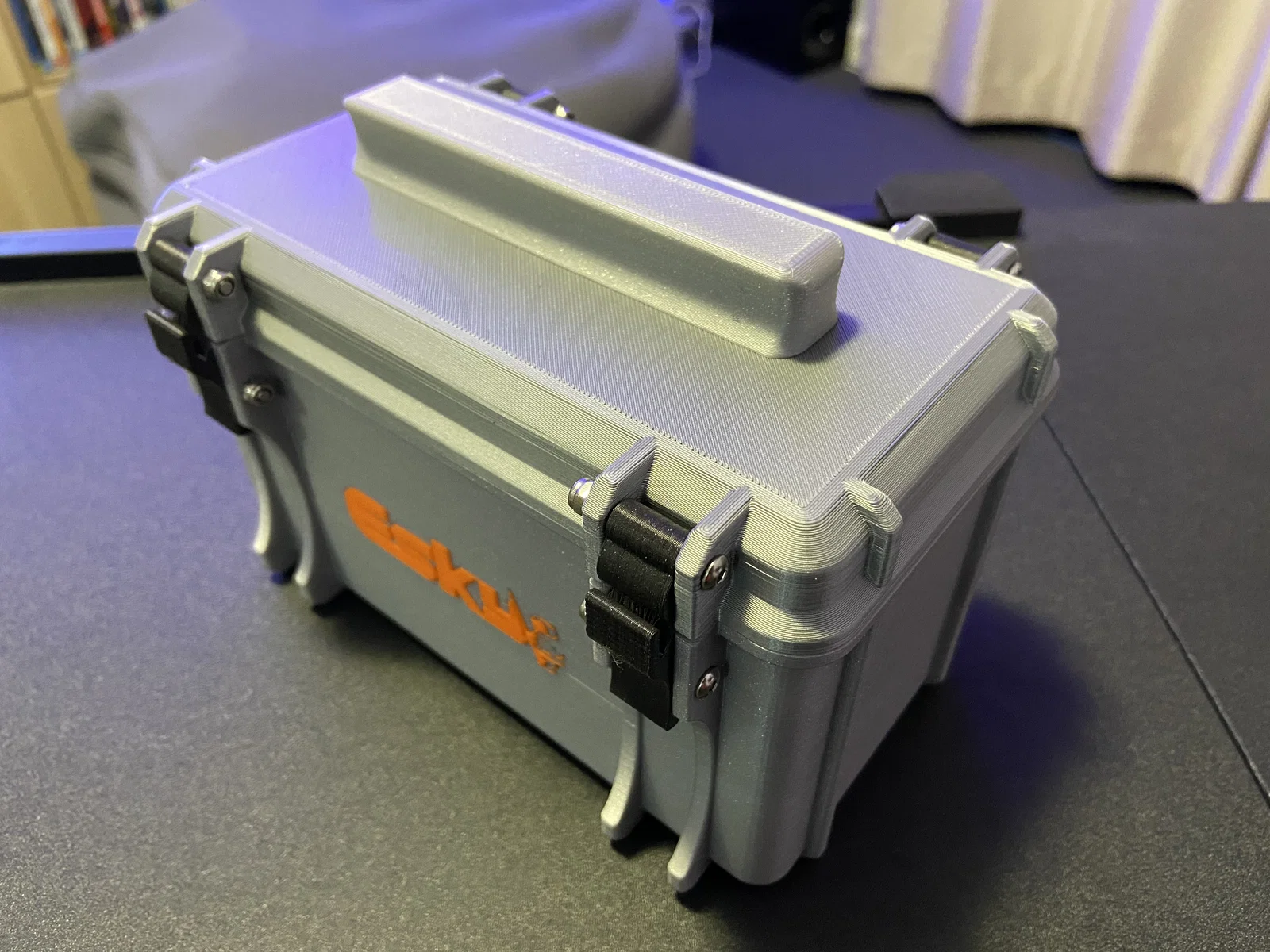

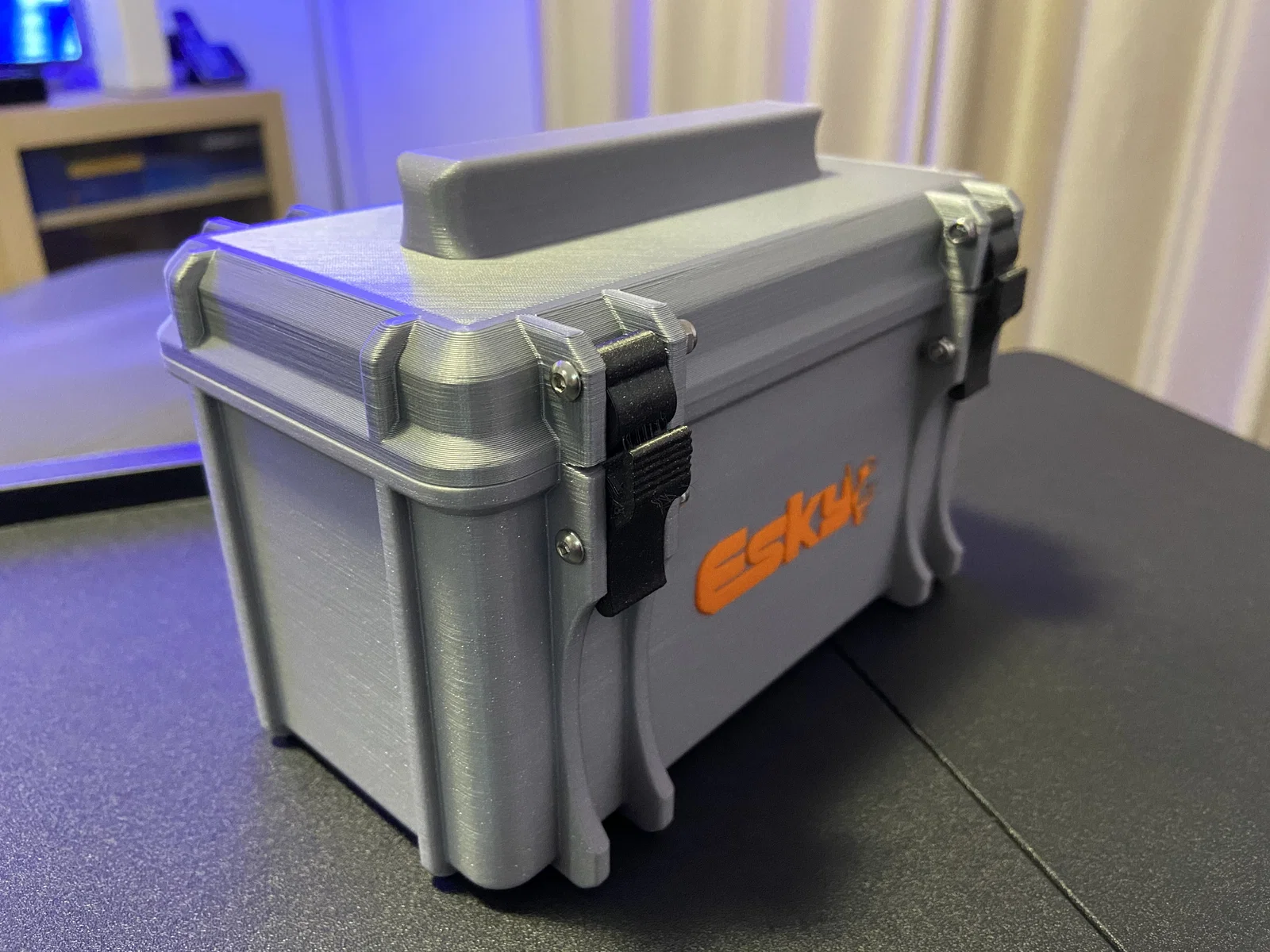

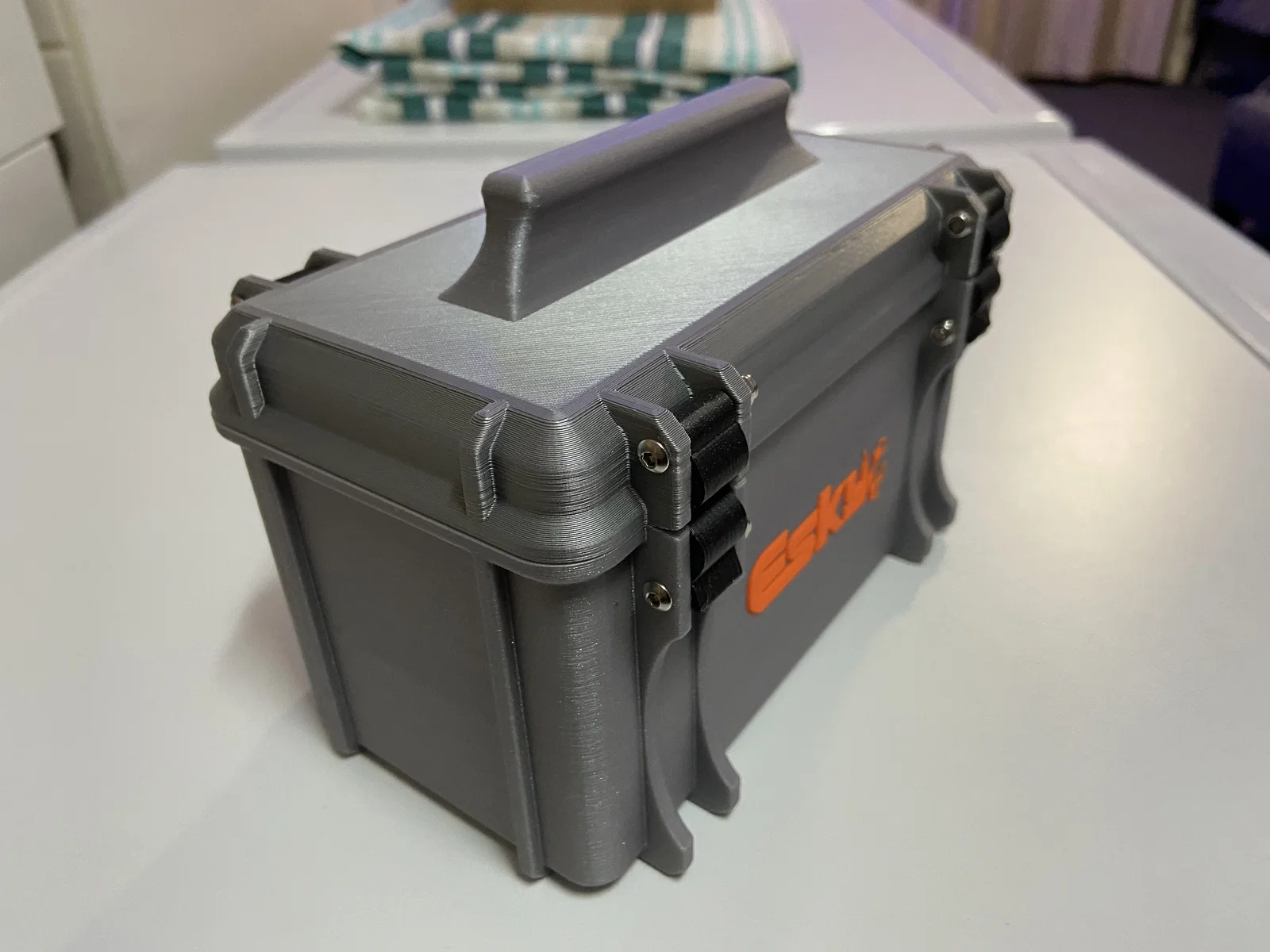

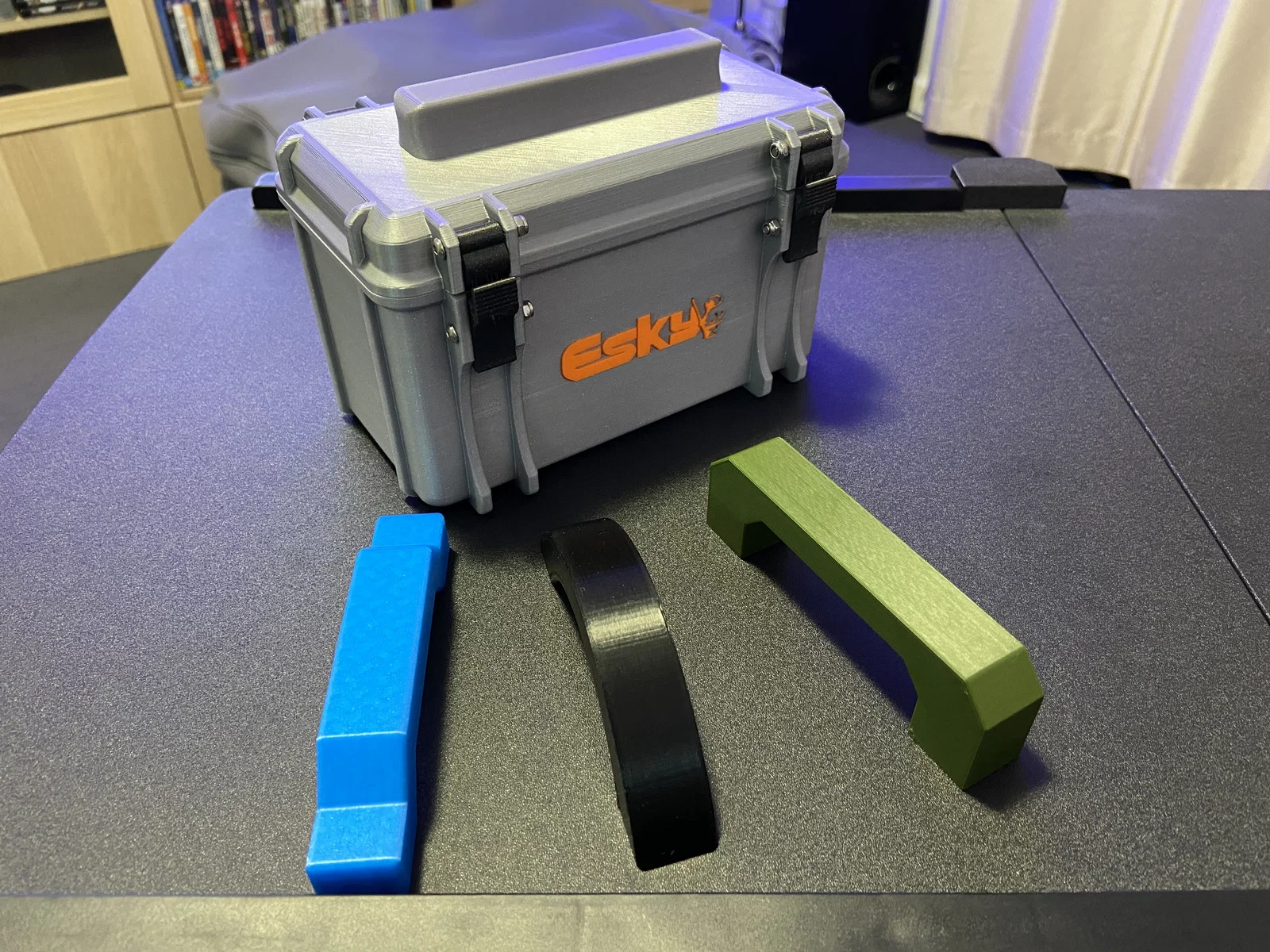

UPDATE: 08/12/2020 Mình thiết kế thêm vài kiểu tay cầm cho chiếc hộp nhỏ đang rất được chuộng. Bổ sung nắp có lỗ và một số kiểu tay cầm đặc trưng; chỉ cần 2 con ốc M3x10mm là đủ.

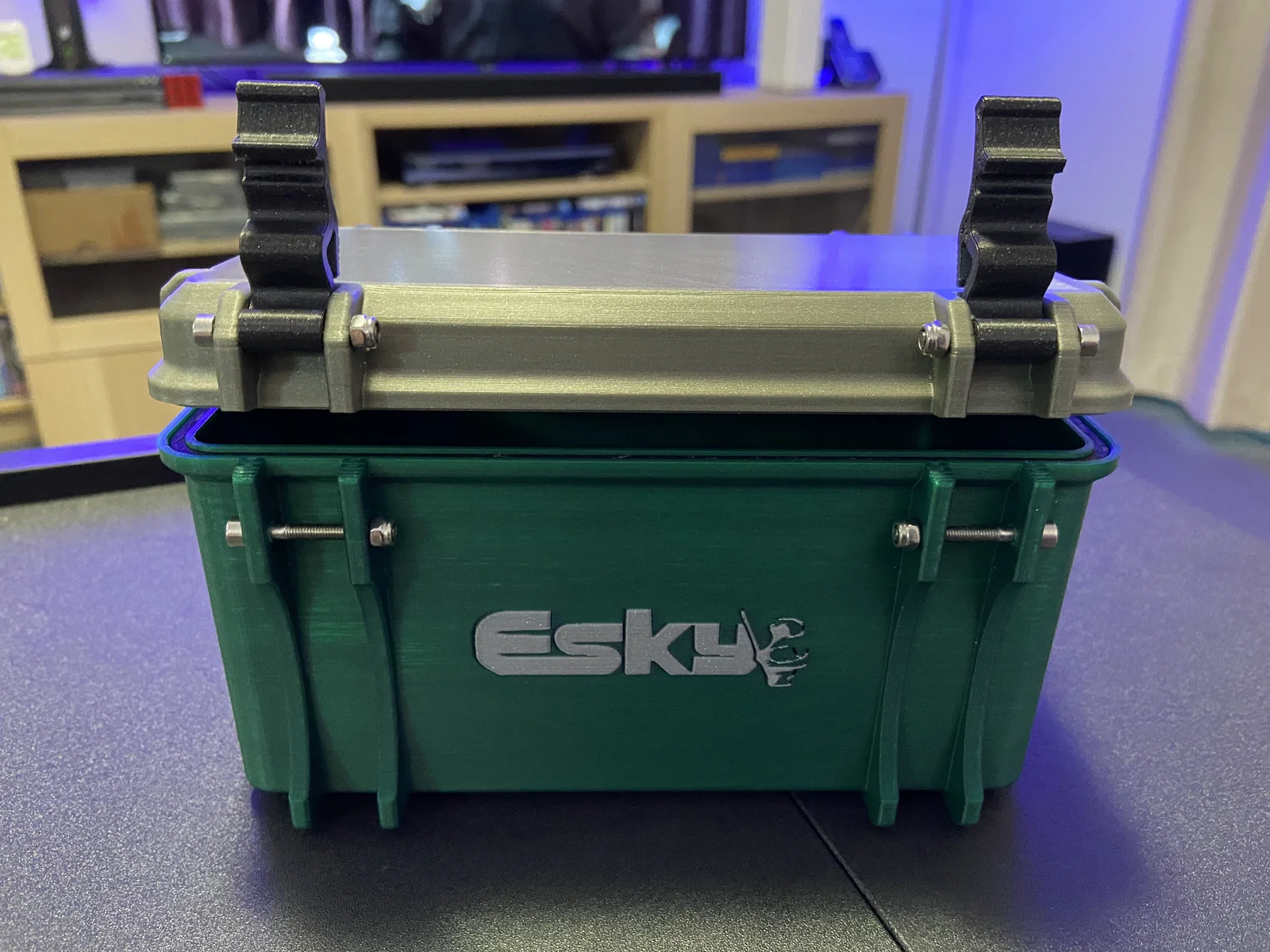

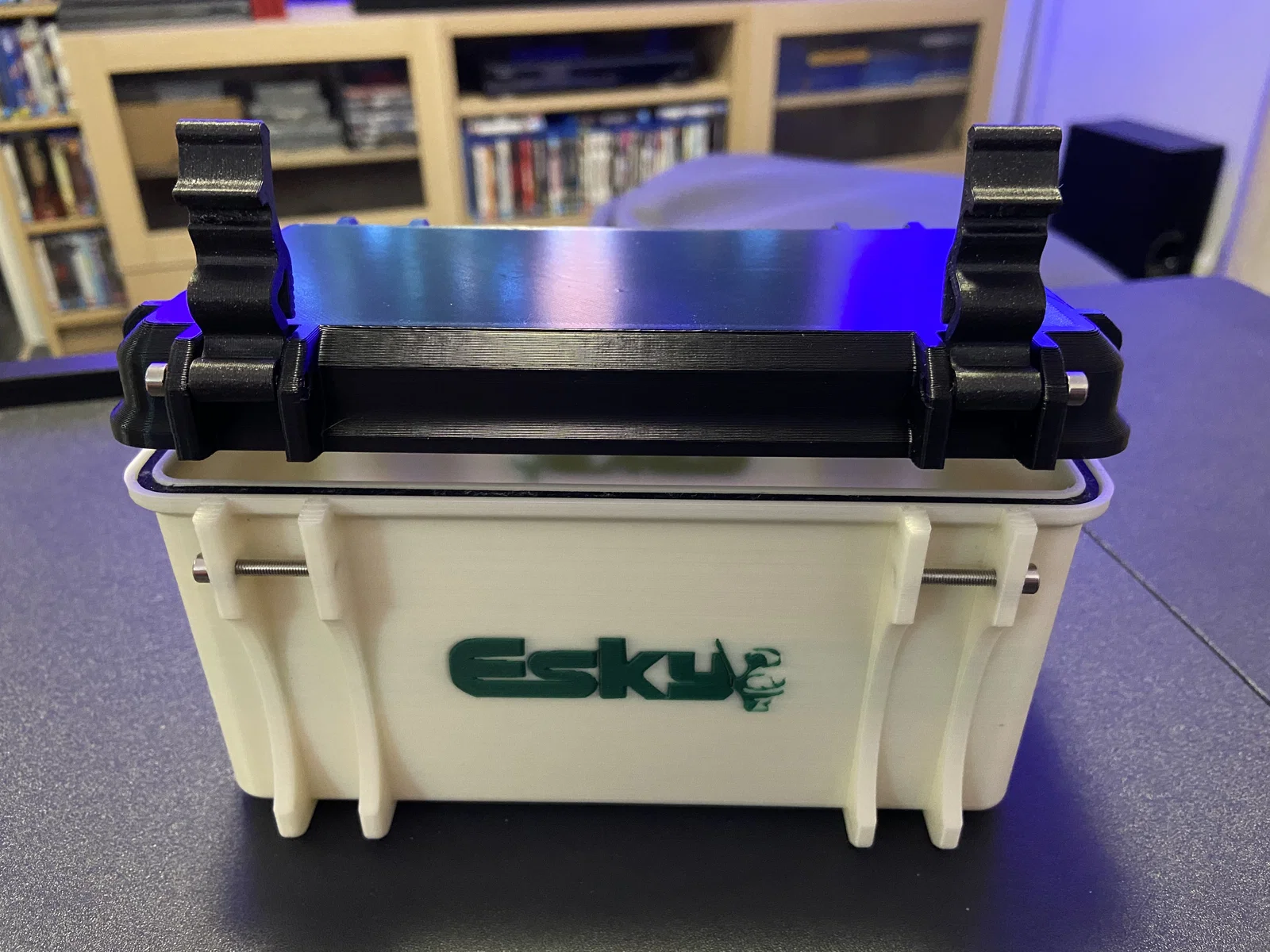

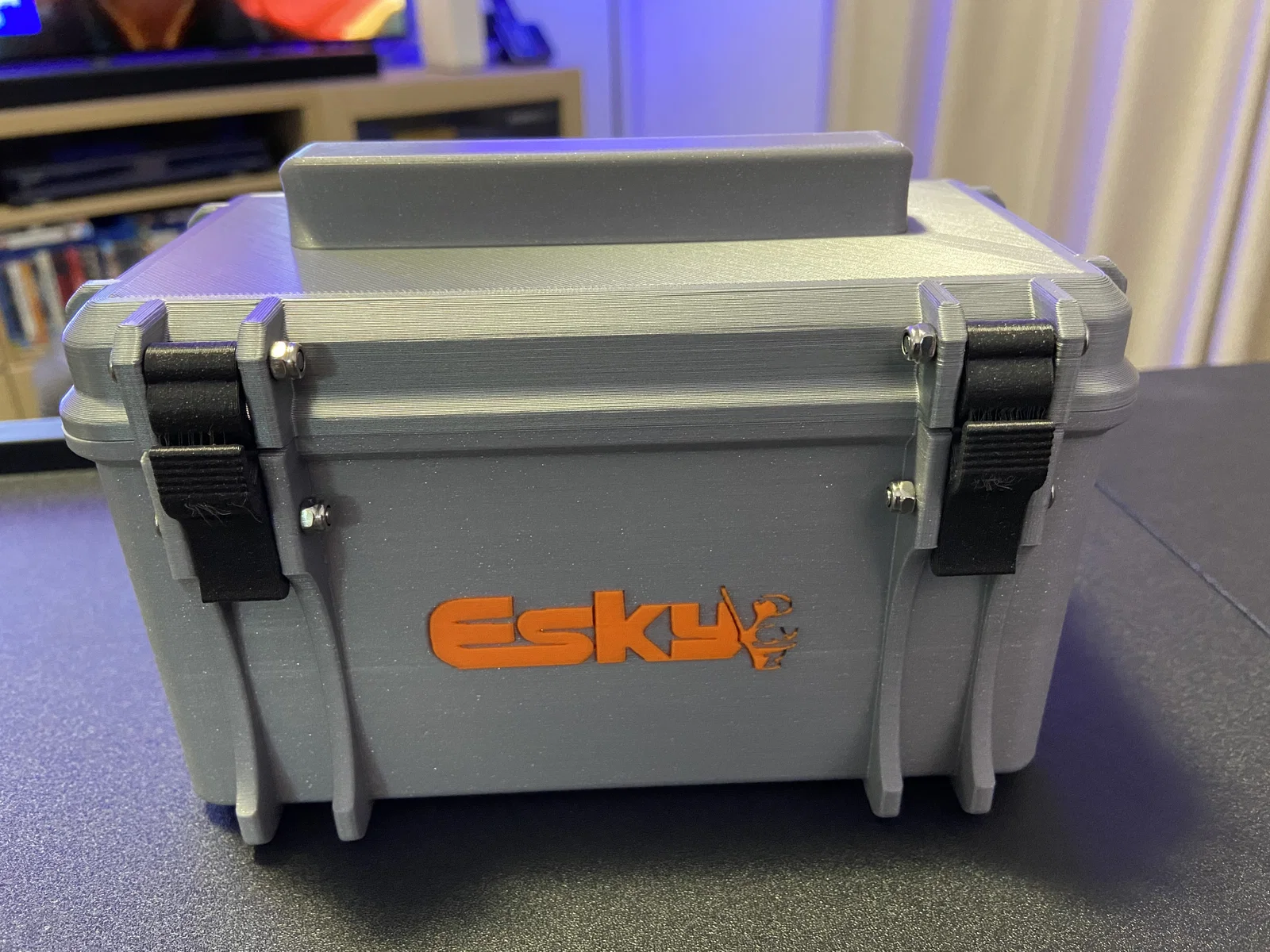

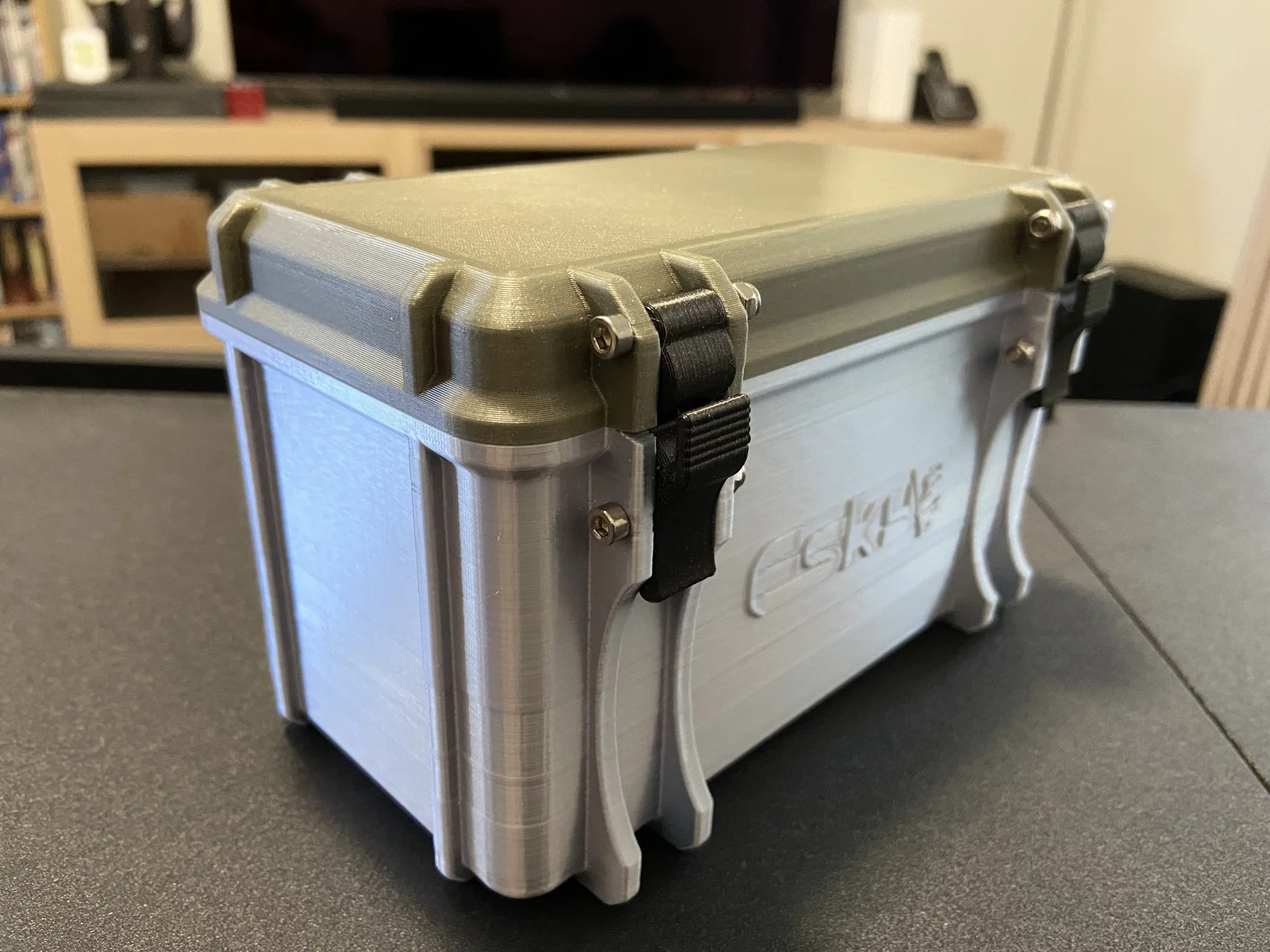

Bạn sẽ cần 8 bu-lông M3x20mm, hoặc tùy chọn 8 bu-lông M3x25mm và 8 đai ốc hãm M3 Nyloc như trong hình.

Mình dùng taro để tạo ren cho các lỗ, nhưng bạn cũng có thể dùng bu-lông M3 để tự tạo ren (self-tap). Tuy nhiên mình khuyên nên bôi chút chất bôi trơn để tránh nứt nhựa. Mình cũng khuyến nghị chấm nhẹ chất bôi trơn lên các bu-lông của ngàm khóa để gài dễ hơn.

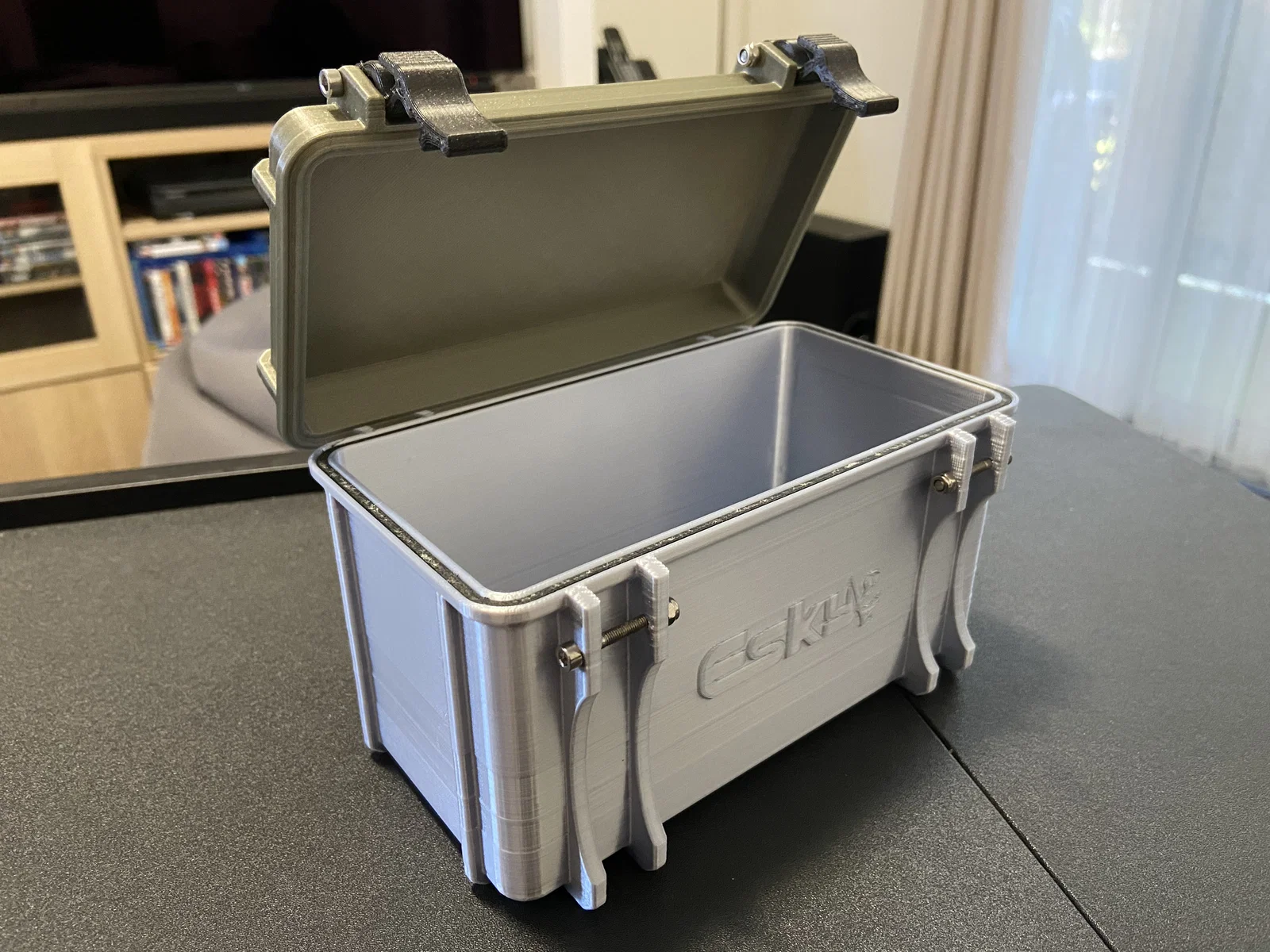

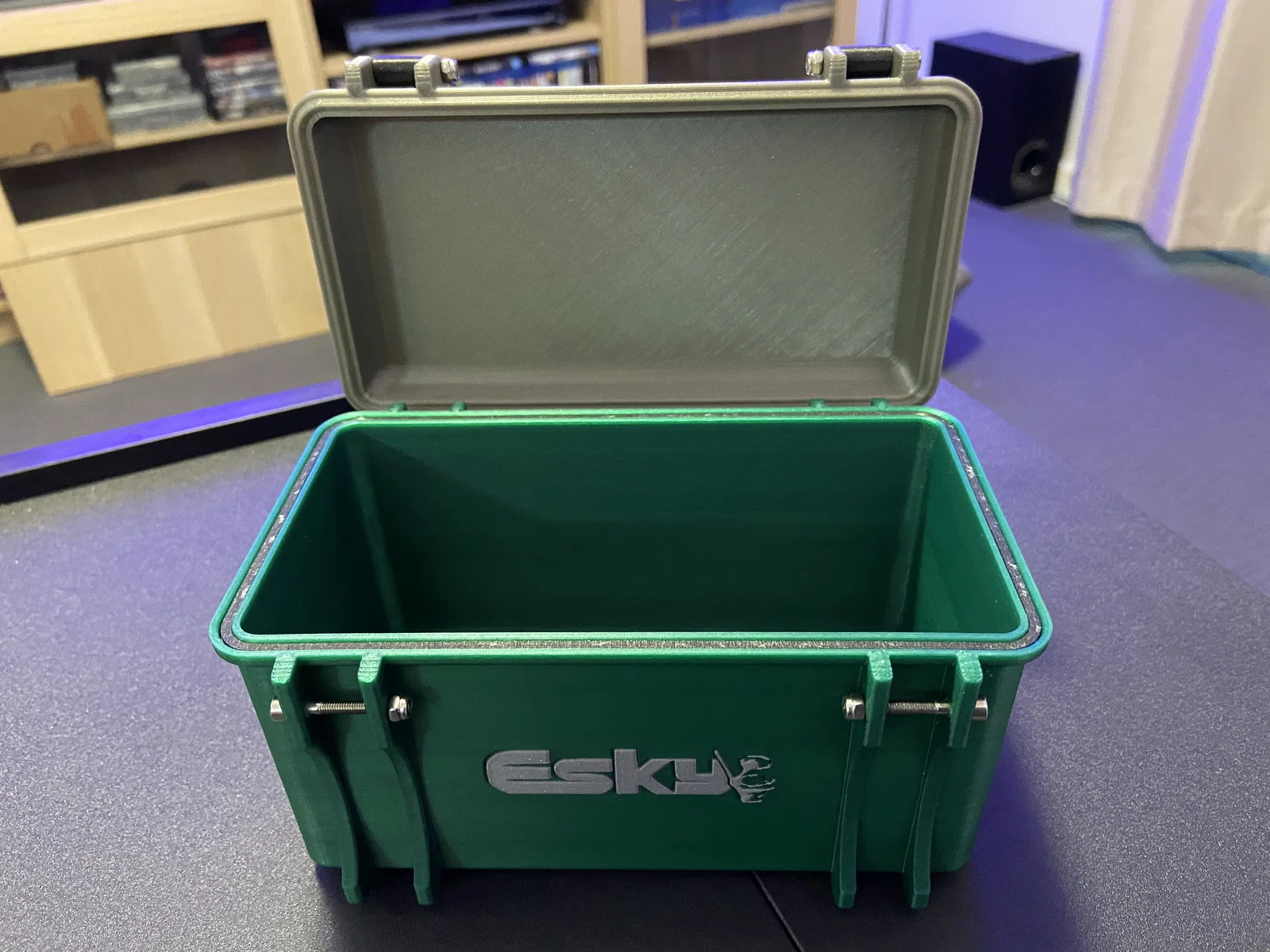

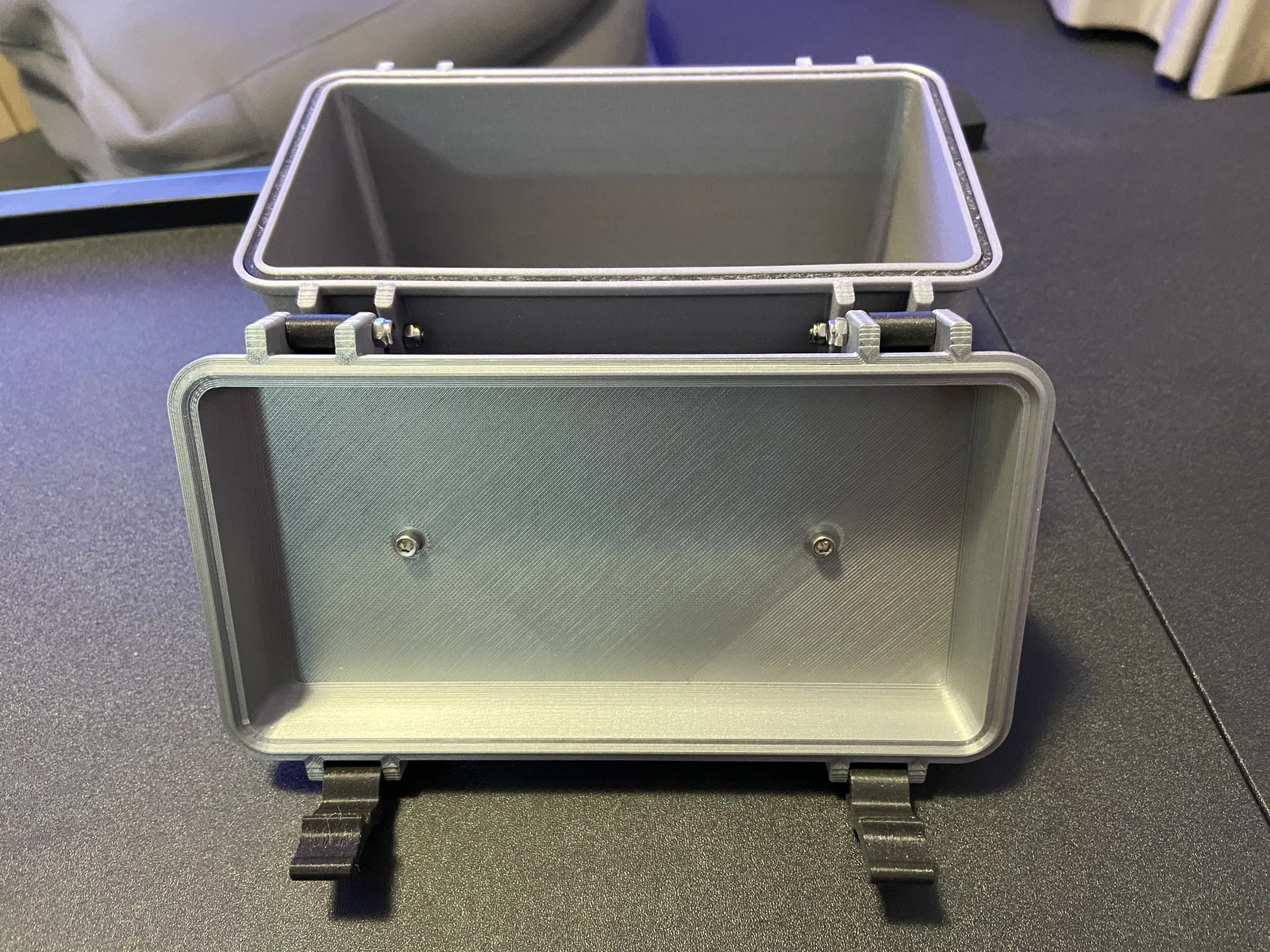

Phần seal bạn in bằng TPU, hoặc có thể dùng silicon. Mình khuyên in seal với 2 lớp bottom, không infill và 1 perimeter; sẽ giúp nắp kín hơn và cũng không quá khó để gài khóa.
Nếu dùng silicon thì đừng bơm đầy rãnh tới sát miệng, không thì có thể nắp sẽ không đóng đúng như thiết kế, làm việc gài khóa bị khó.

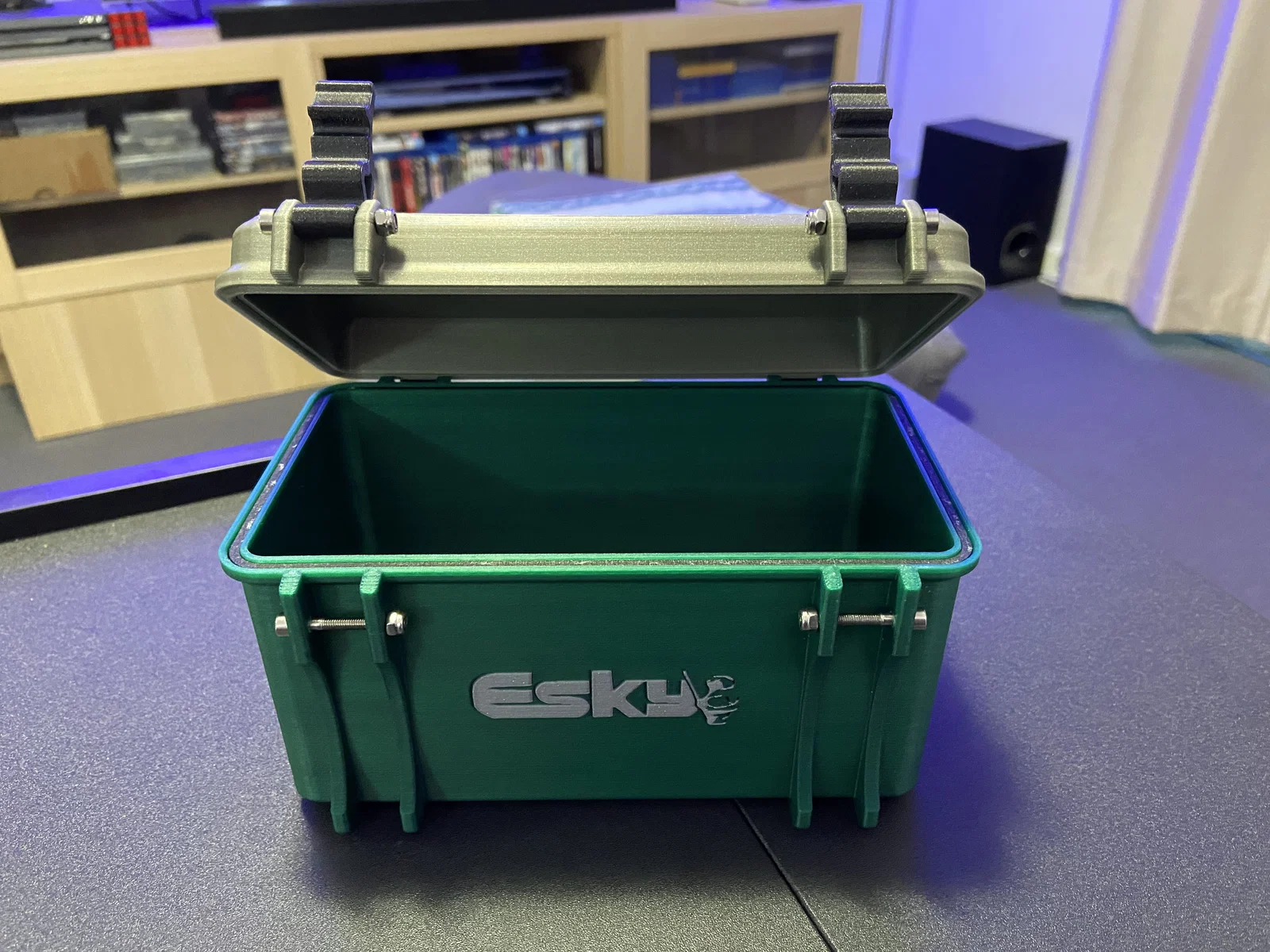

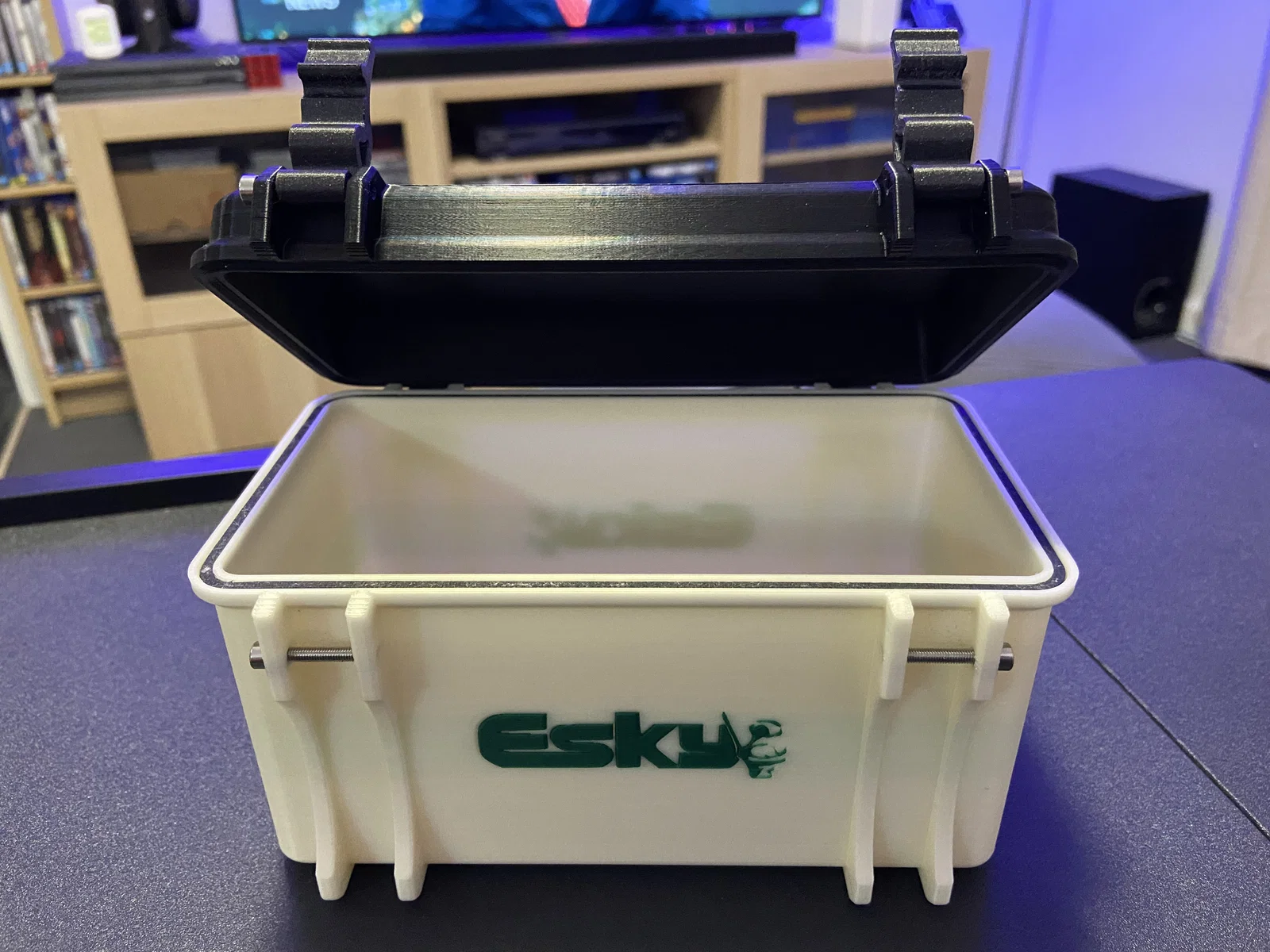

Kích thước lọt lòng của hộp đủ để bỏ vừa điện thoại cỡ iPhone 11, ví dày và chìa khóa, v.v.
Kích thước lọt lòng của hộp
W-80mm
H-80mm
L-160mm
Kích thước lọt lòng của nắp
W-80mm
H-15mm
L-160mm

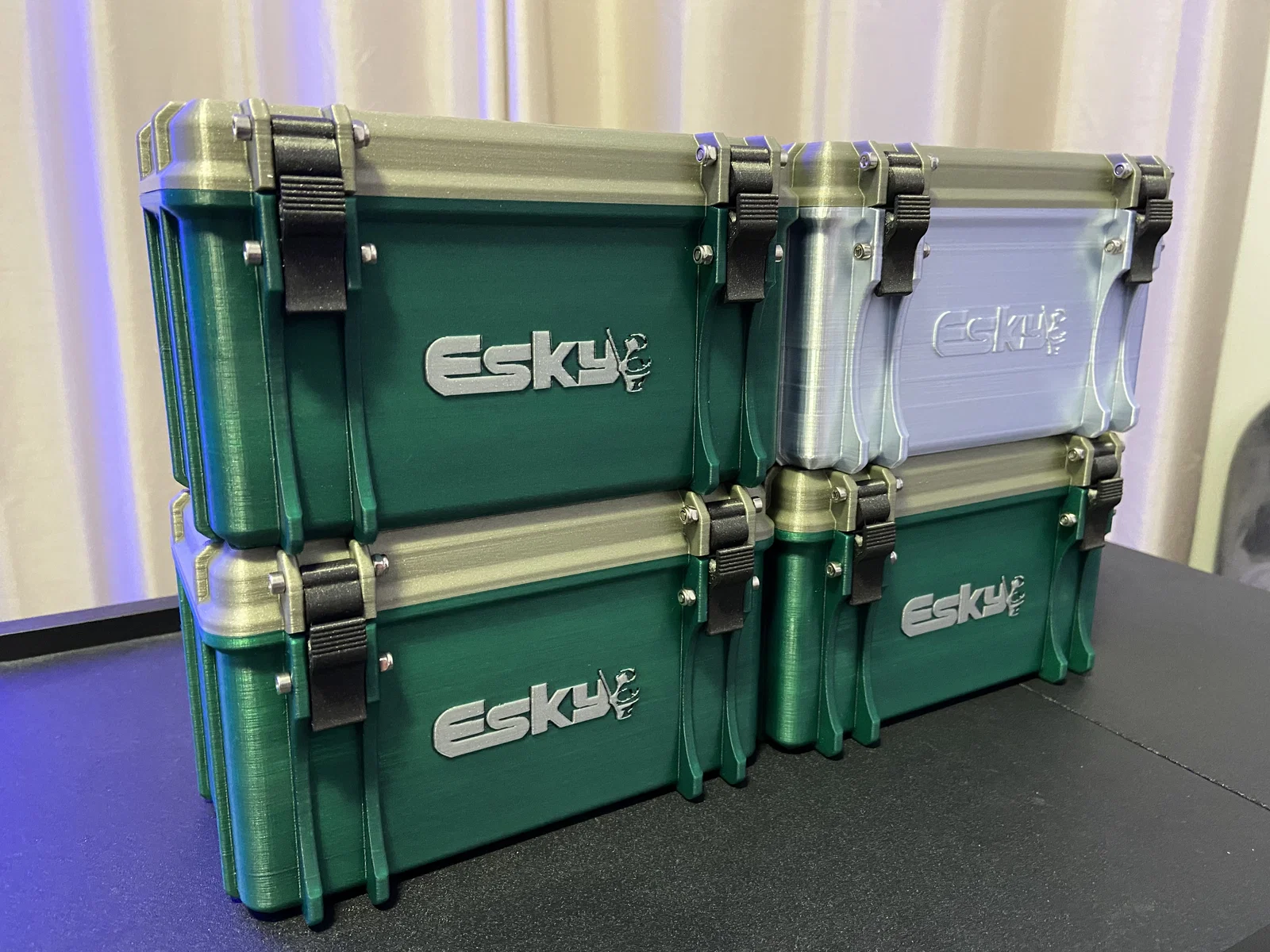

Trong bộ file có kèm phiên bản MMU nếu bạn có khả năng in, ngoài ra cũng có bản single colour và bản không có logo nếu bạn thích.

Chúc bạn in vui vẻ
