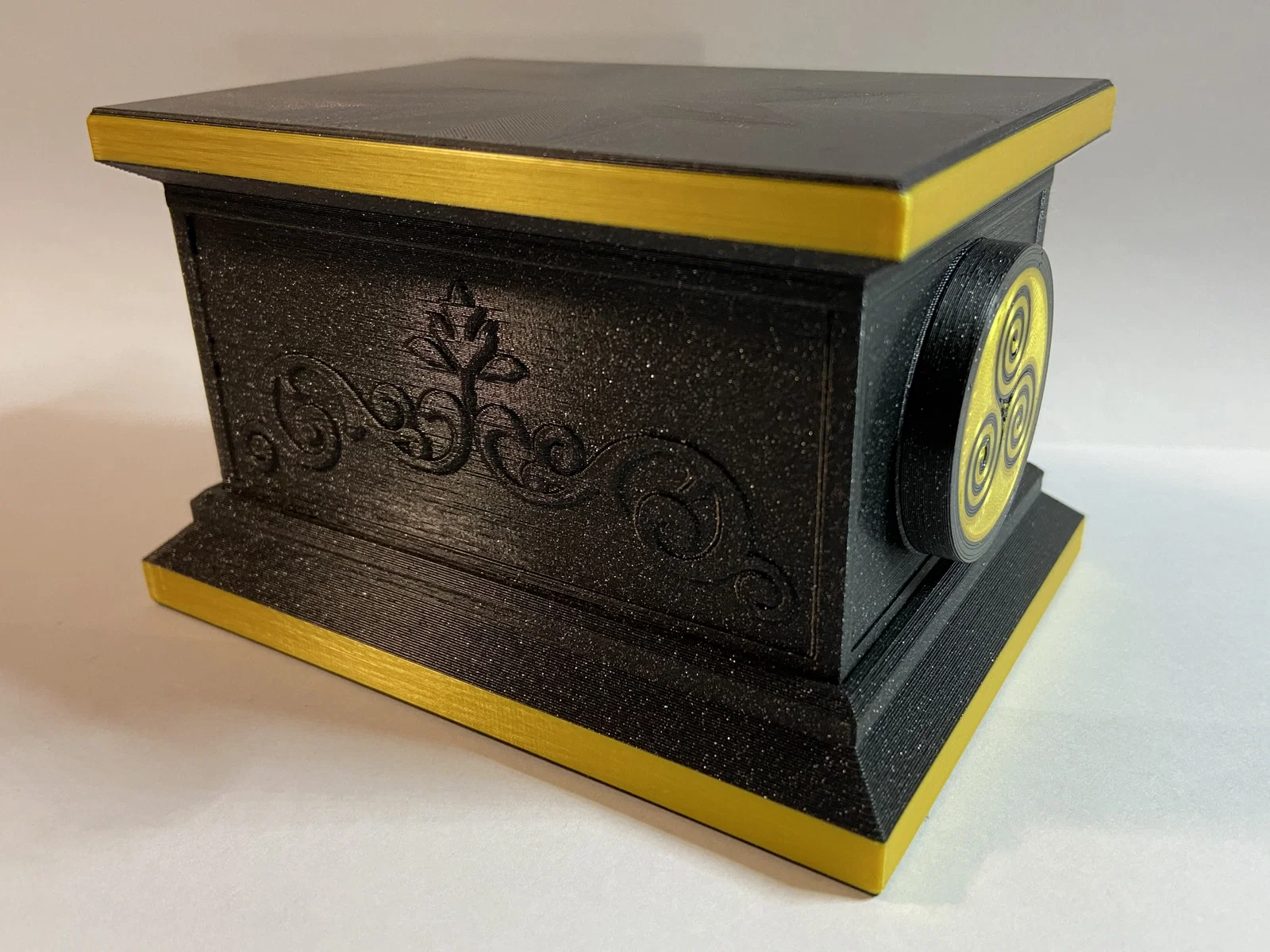

Hộp Puzzle Vault có ngăn bí mật

Nếu bạn thích những gì mình làm và thấy các mẫu của mình hay, bạn cân nhắc tip/ủng hộ (donation) giúp mình nha. Việc này giúp mình tiếp tục tạo thêm nhiều mẫu xịn để chia sẻ miễn phí cho bạn.

https://paypal.me/muddymaker

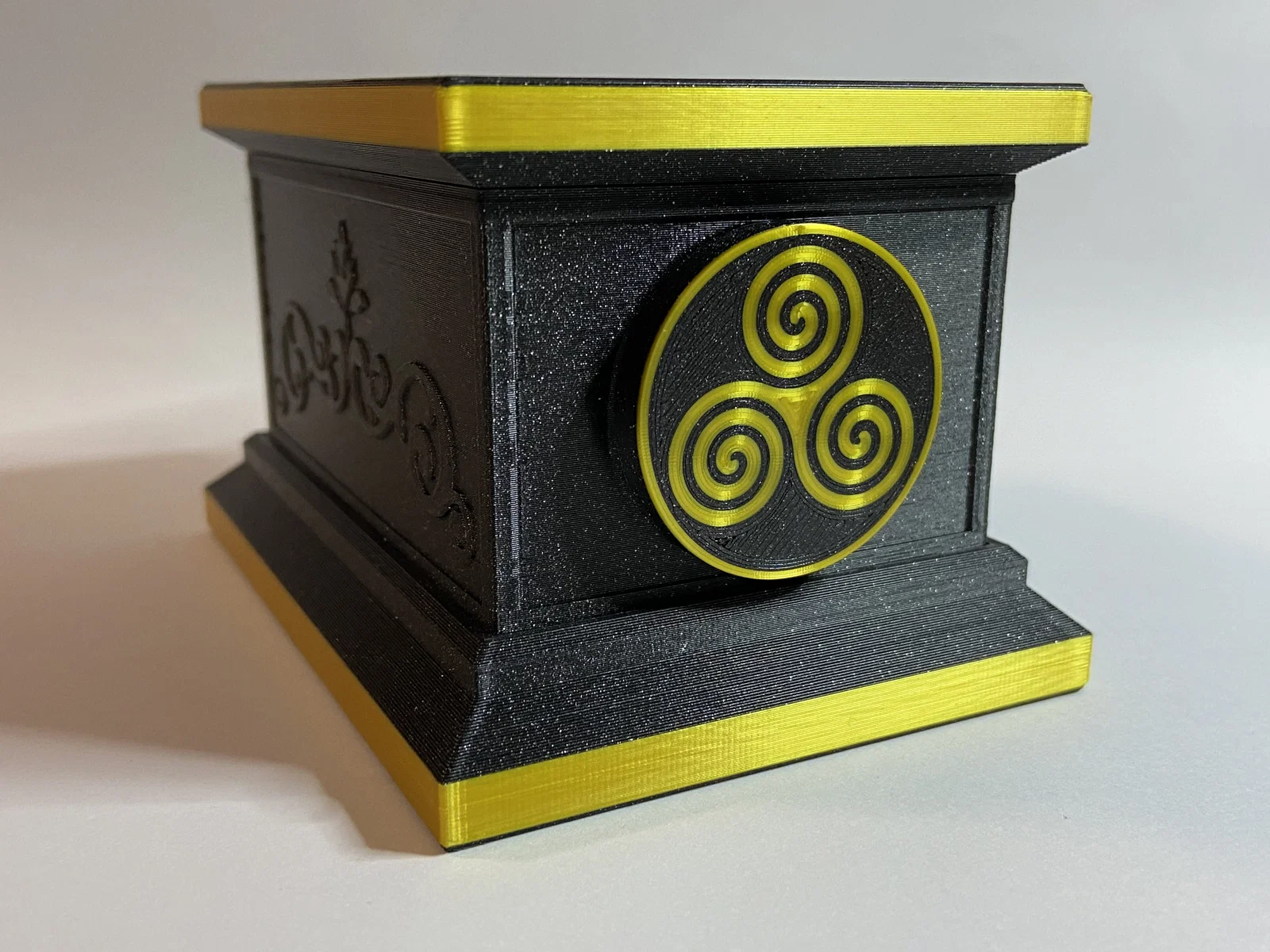

Puzzle Vault có một ngăn bí mật. Không cần supports. Tất cả file đã được orient đúng để in.

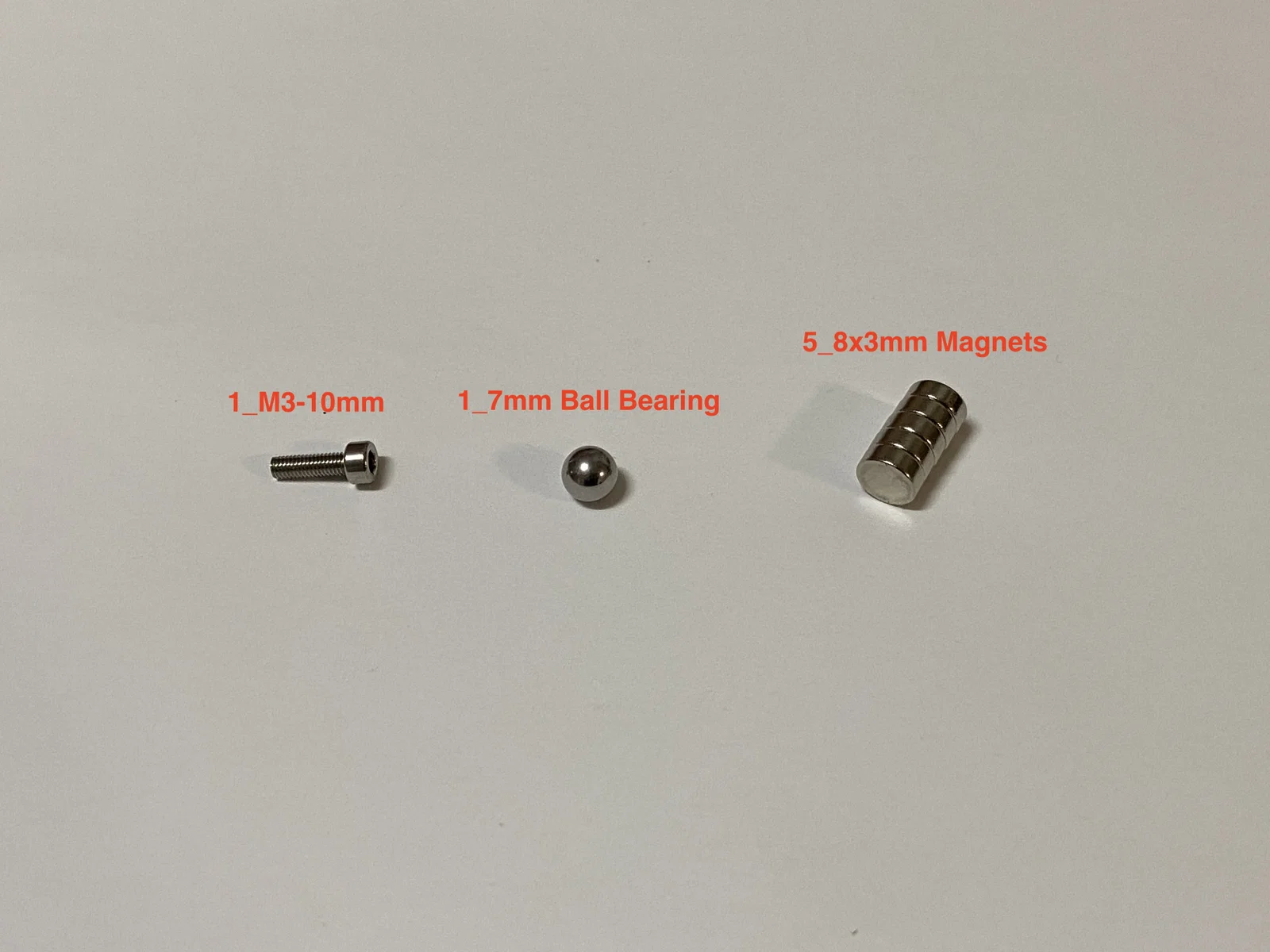

Bạn sẽ cần;

1 ốc/vít M3x10mm

1 viên bi ball bearing đường kính 7mm

5 nam châm neodymium tròn 8x3mm

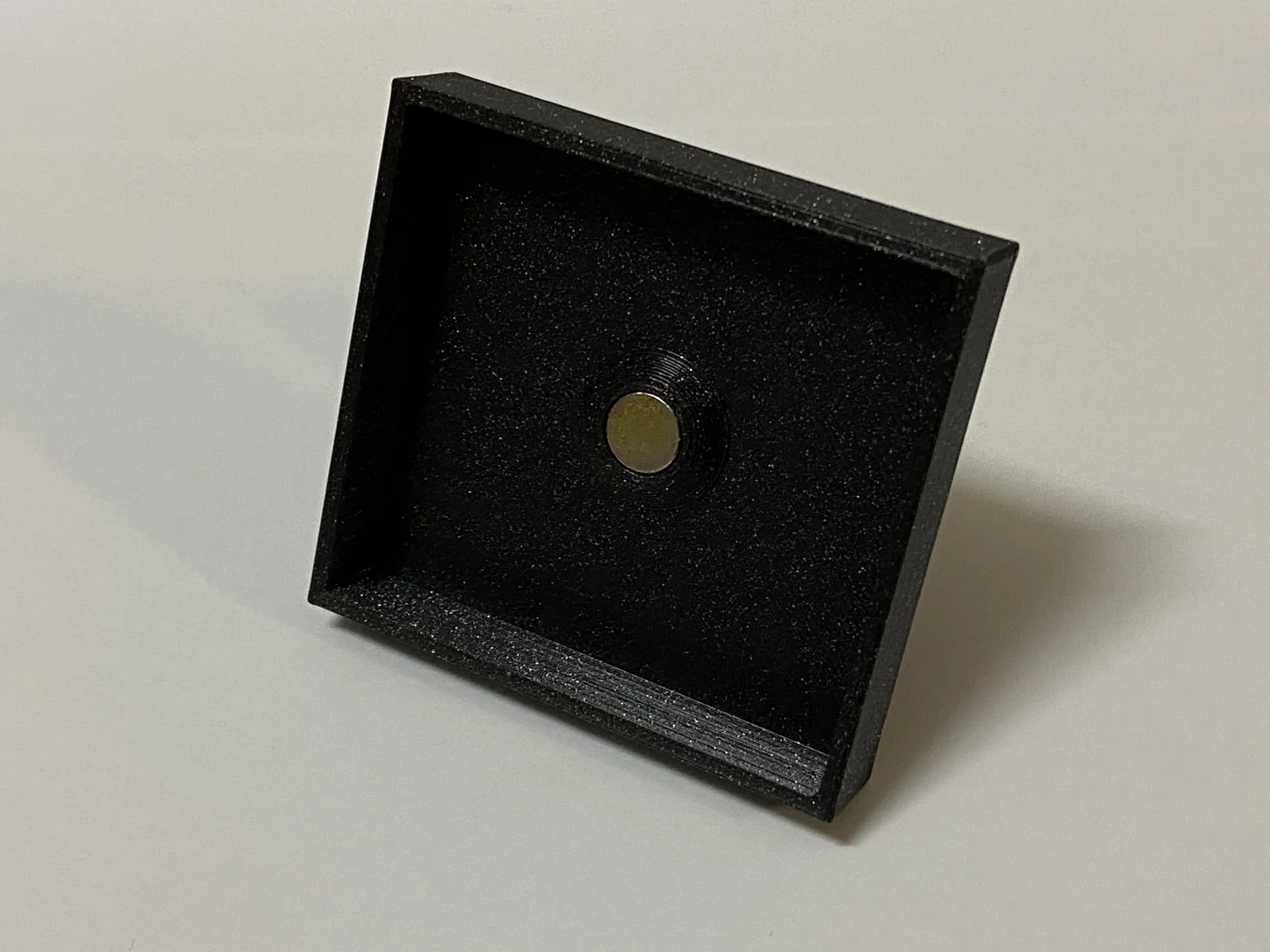

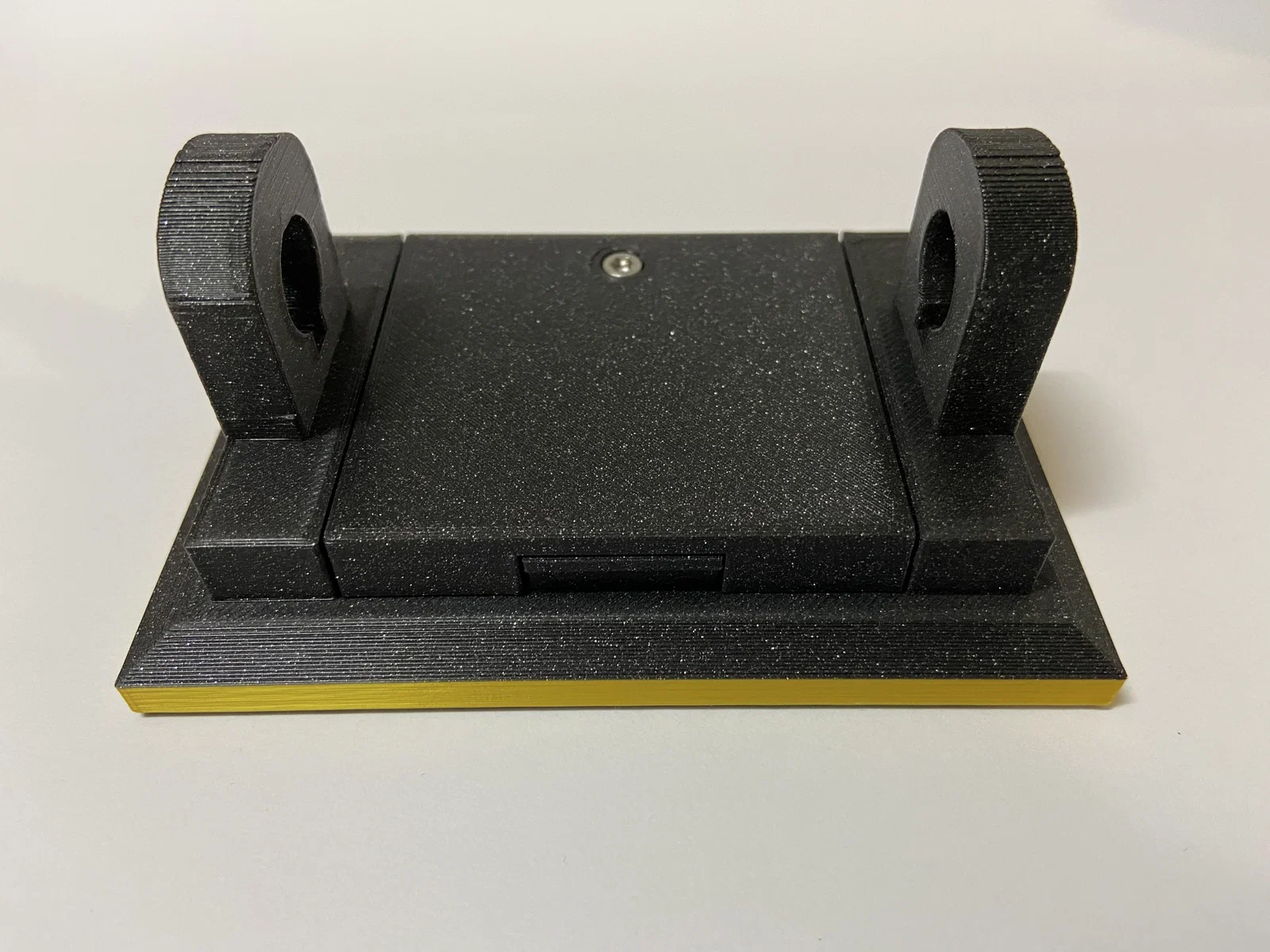

Nhớ canh đúng chiều nam châm để chúng hút nhau trước khi dán keo. 2 viên gắn ở phần giữa, 2 viên trong các miếng medallion và 1 viên ở ngăn bí mật phía đáy.

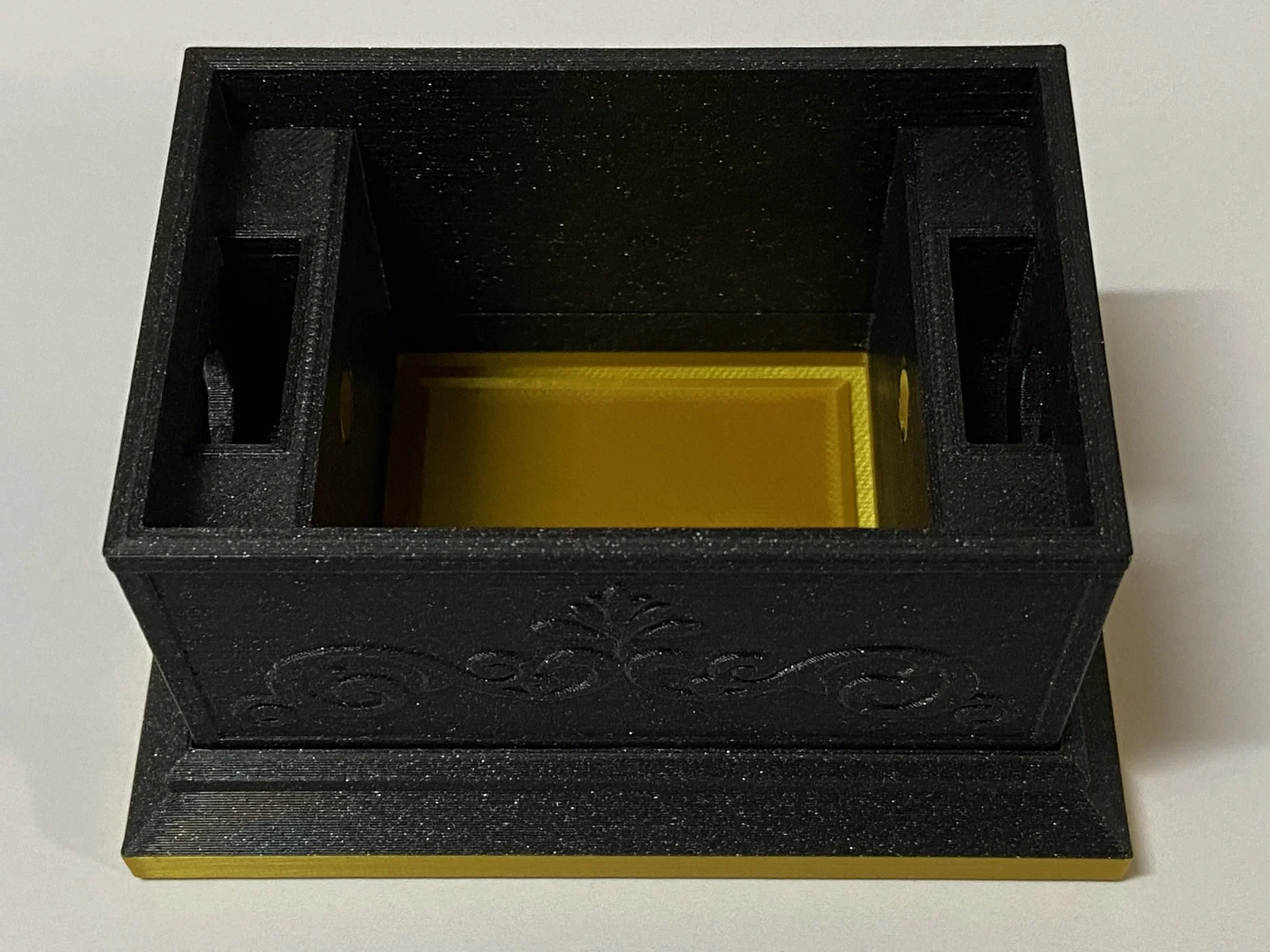

Dùng keo super glue dán phần giữa và phần đáy lại với nhau.

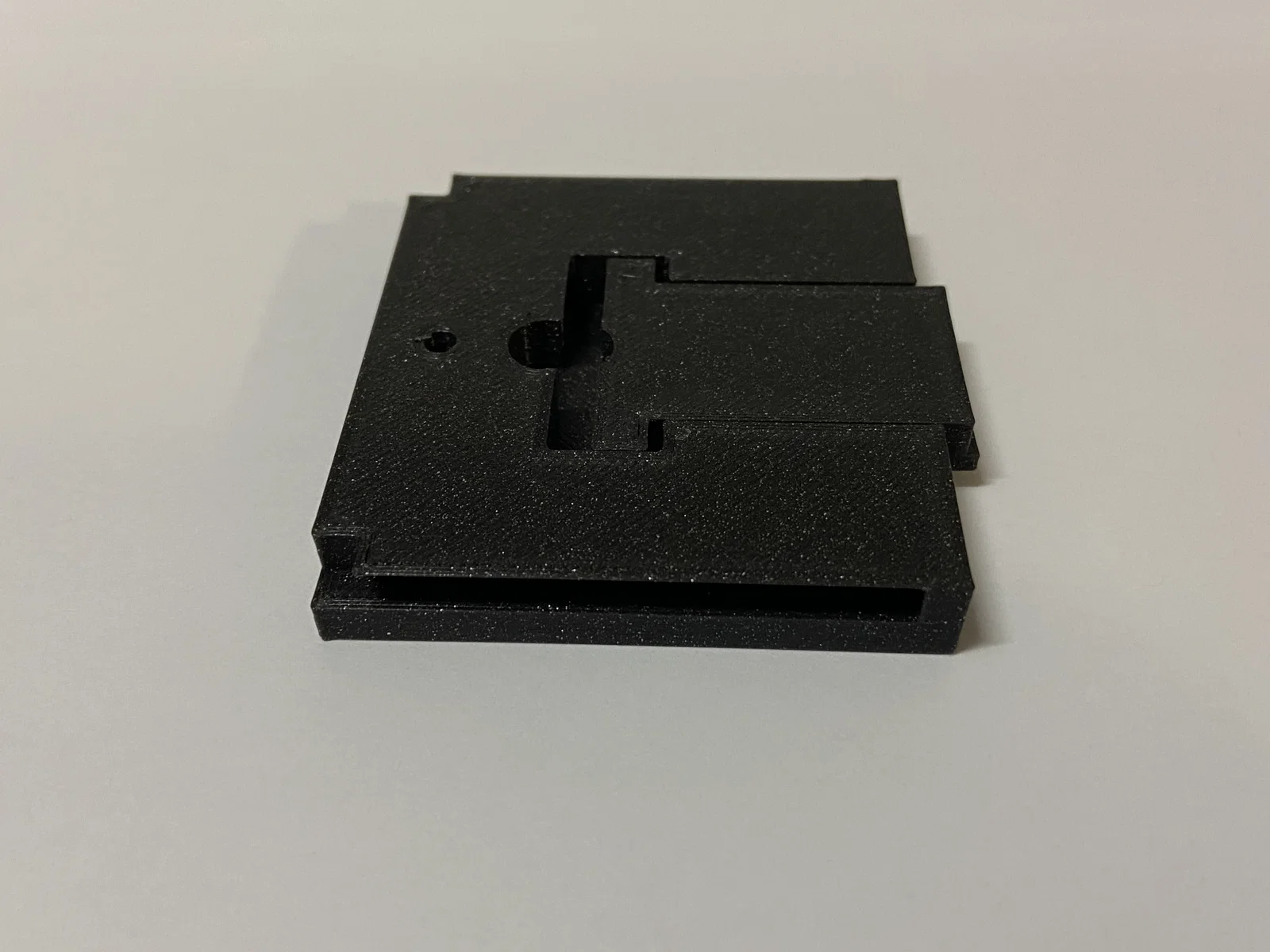

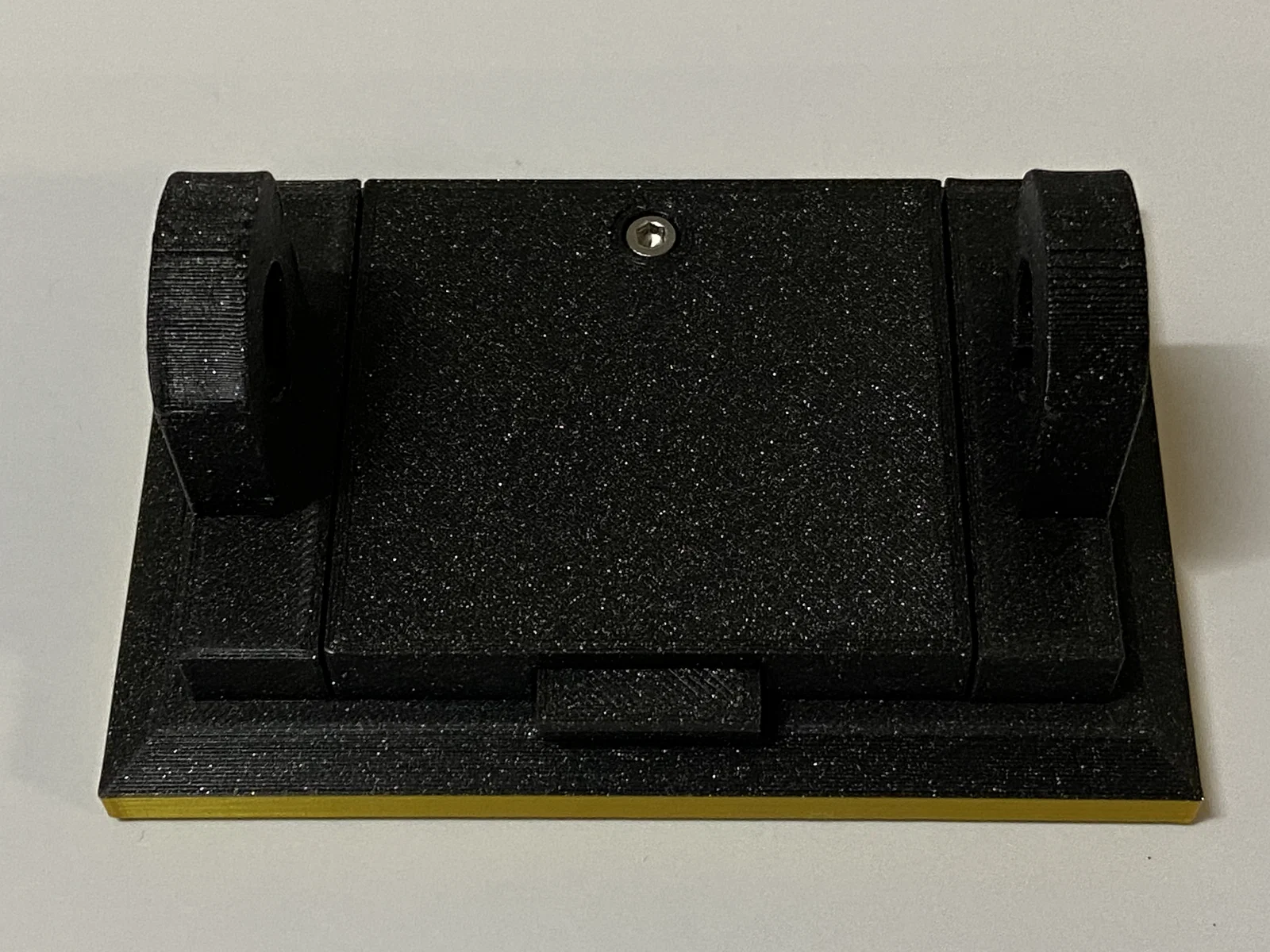

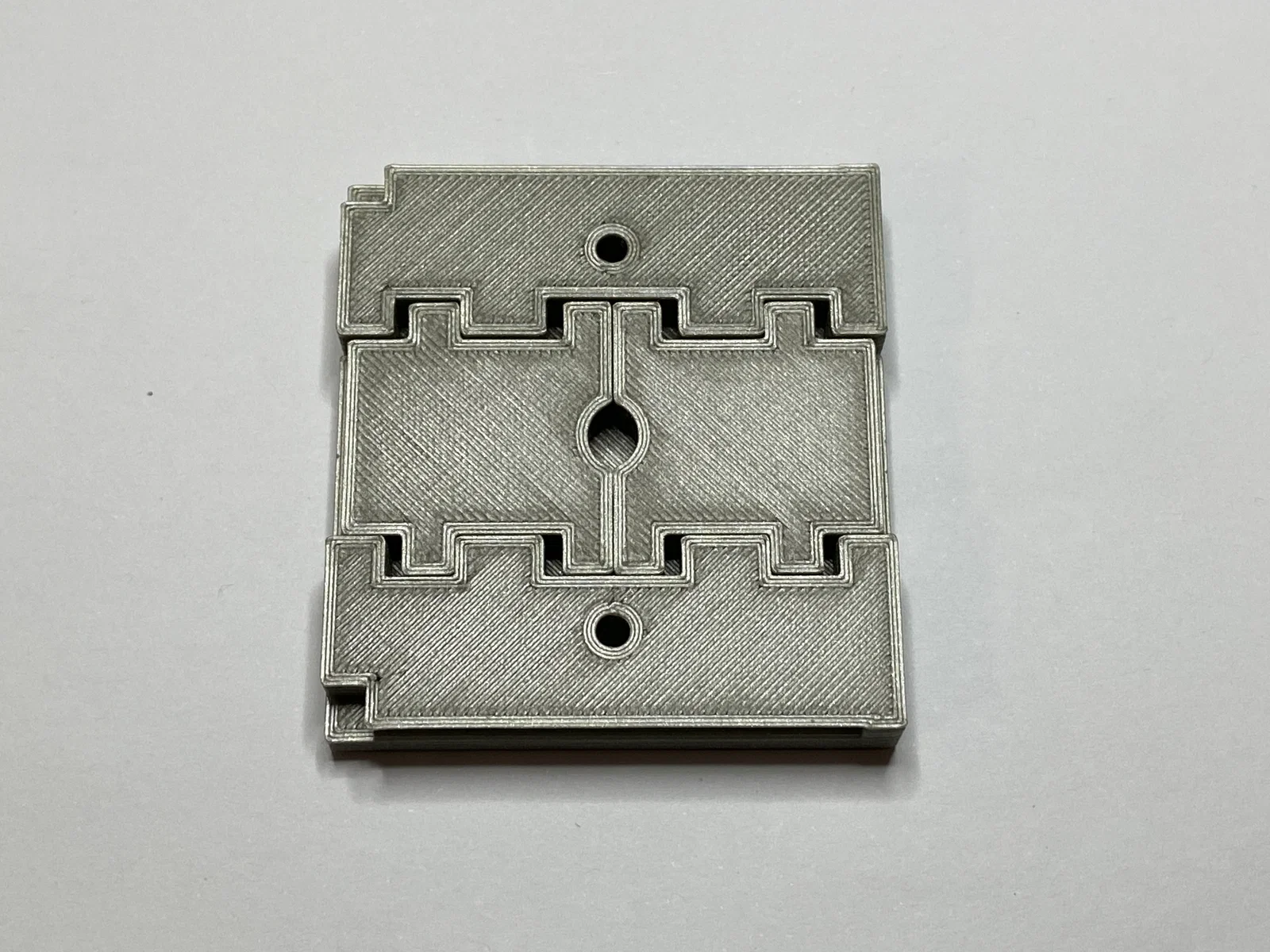

Lắp ráp khá dễ hiểu, bạn xem hình để làm theo; mọi thứ chỉ lắp được theo một chiều, ngoại trừ phần Top Lid Lock: khi lắp, cái gờ nhỏ phải hướng về phía đáy hộp.

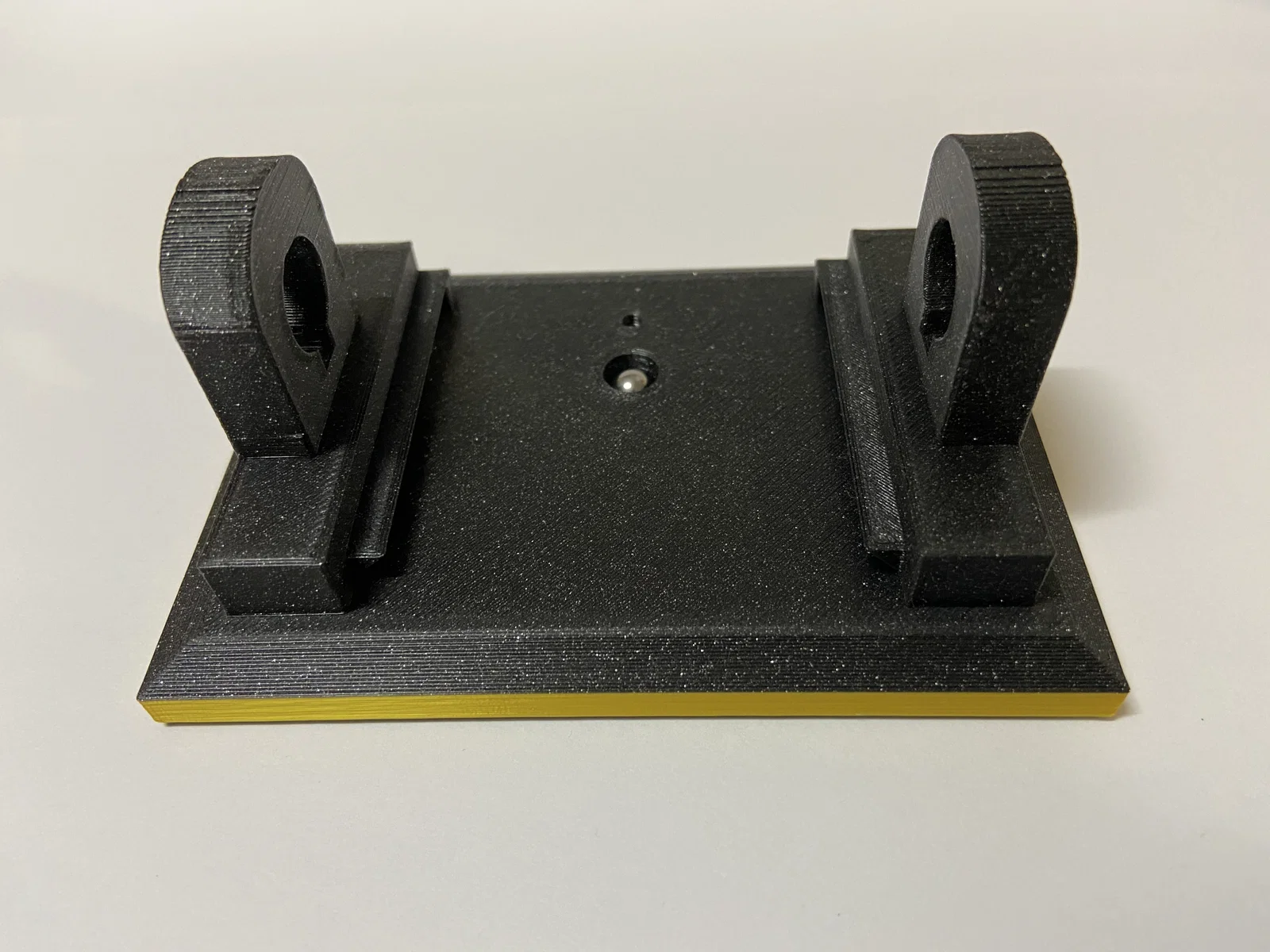

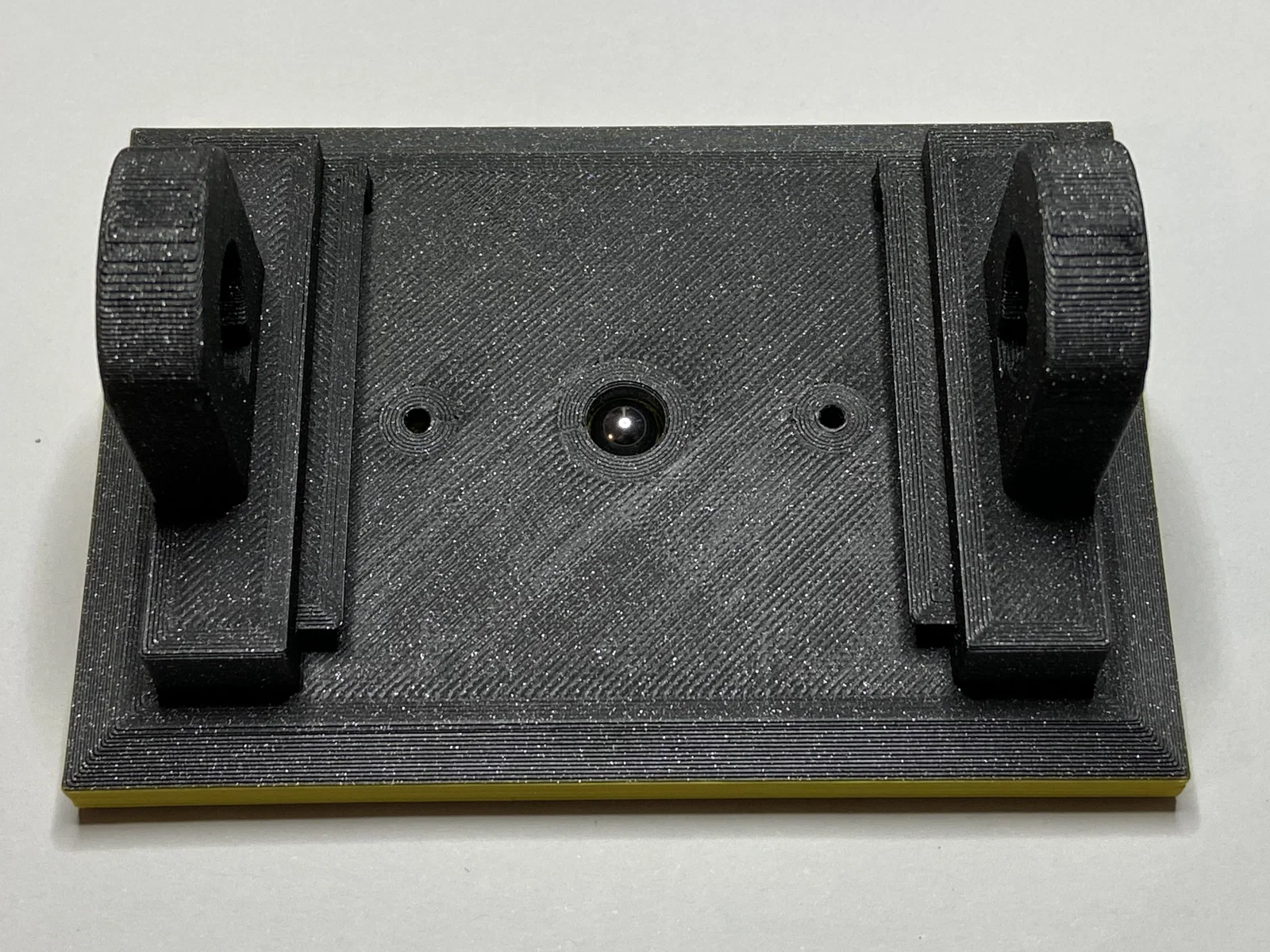

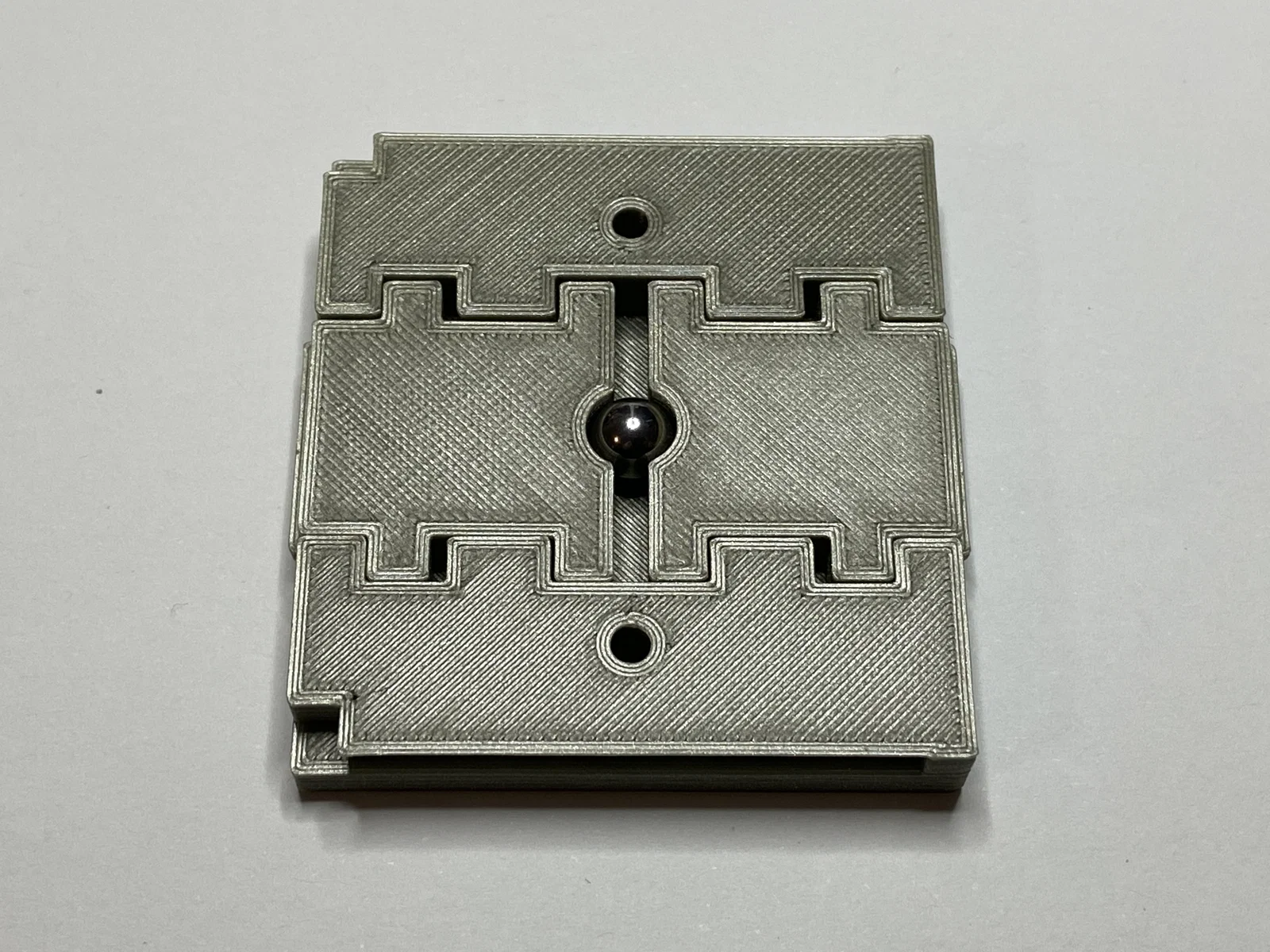

Viên bi ball bearing “lơ lửng” trong nắp sẽ khóa nắp khi hộp để thẳng đứng. Để gắn nắp lên hộp, bạn phải lật ngược, đẩy khóa vào hết cỡ rồi đặt hộp lên nắp. Sau đó dựng thẳng cả hộp và nắp, viên bi sẽ rơi vào đúng vị trí và khóa lại.

Mở khóa thì làm ngược lại như trên, nhưng bạn còn phải nghiêng cả hộp qua một bên để lid lock thụt vào, nhả nắp ra.

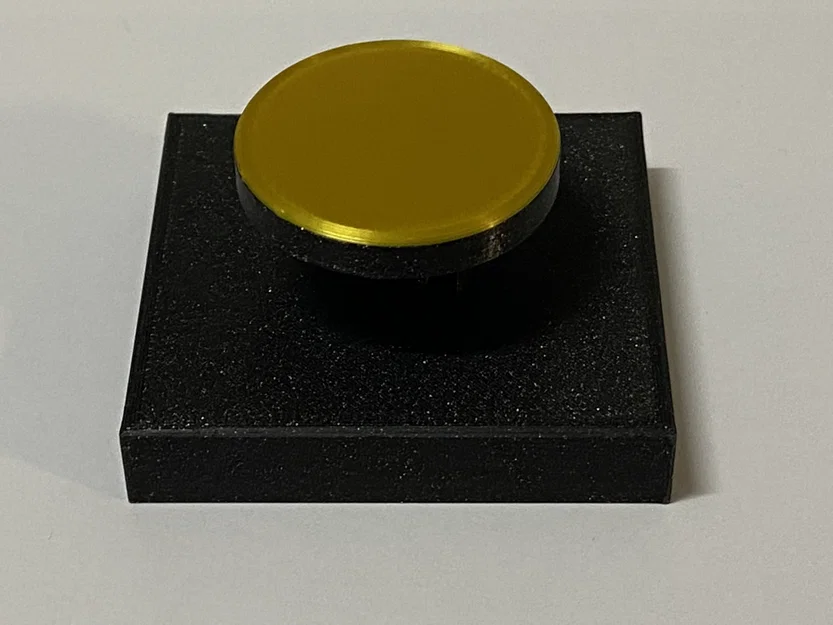

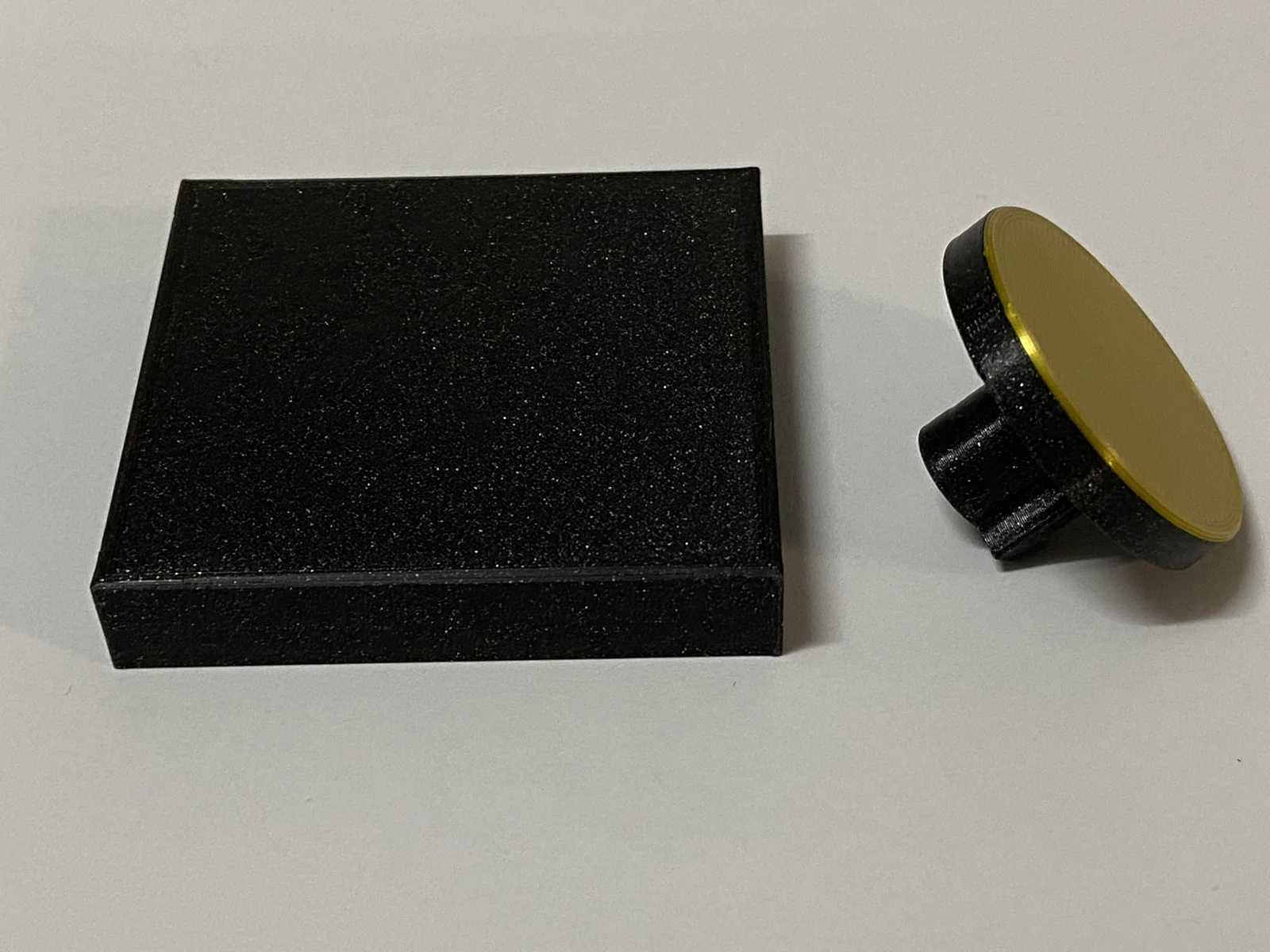

Dùng medallion để mở vào ngăn bí mật như trong video.

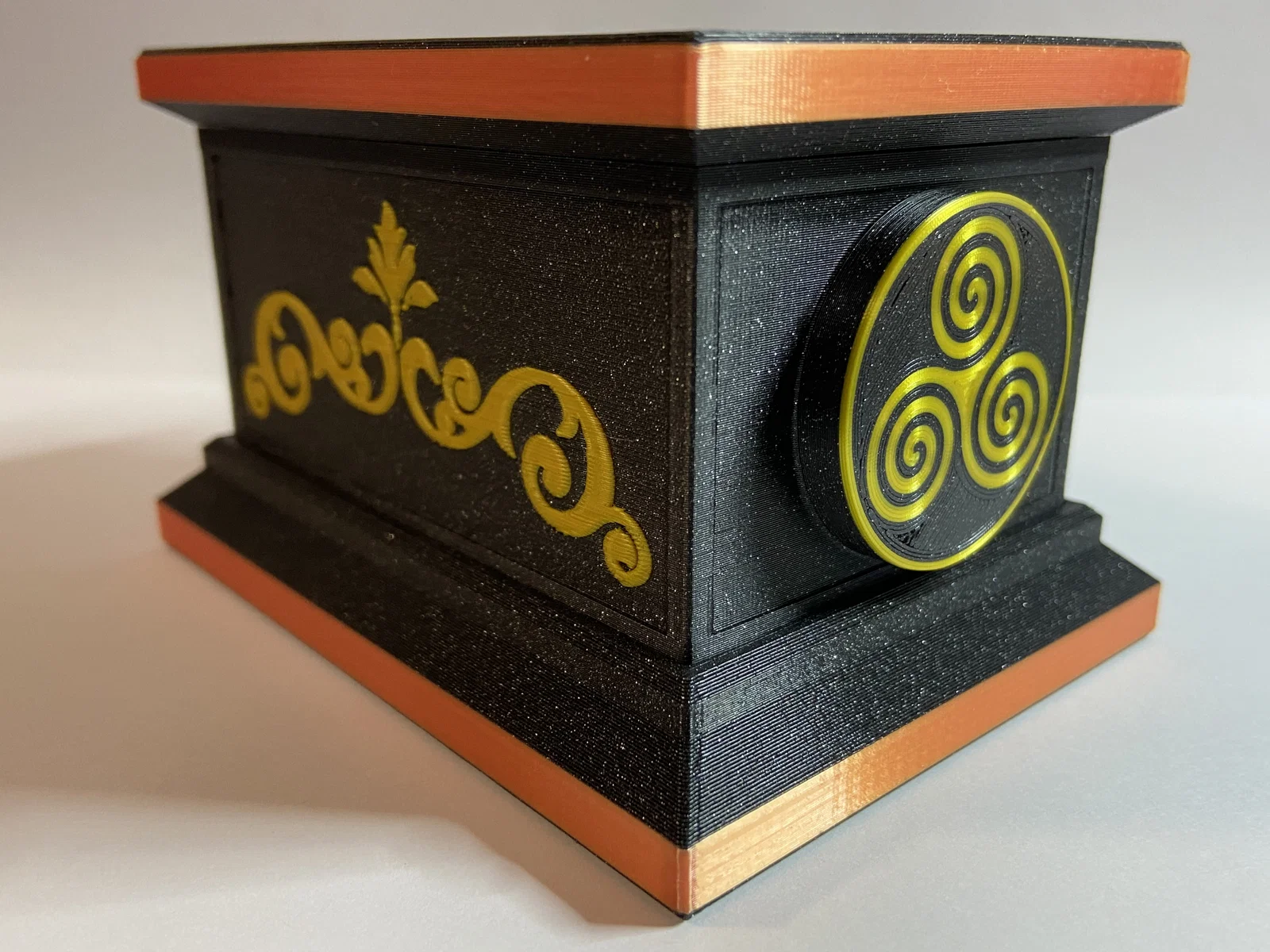

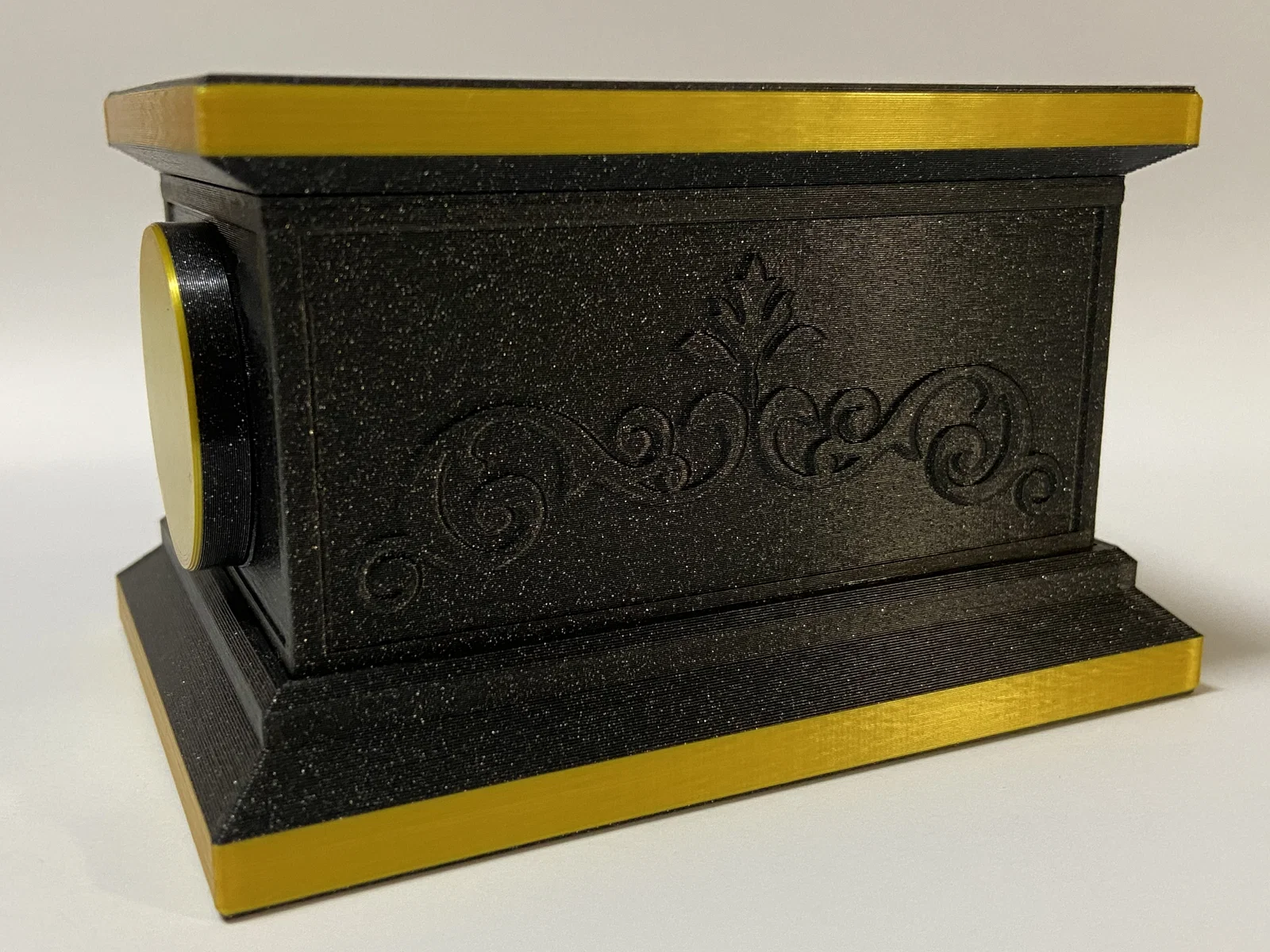

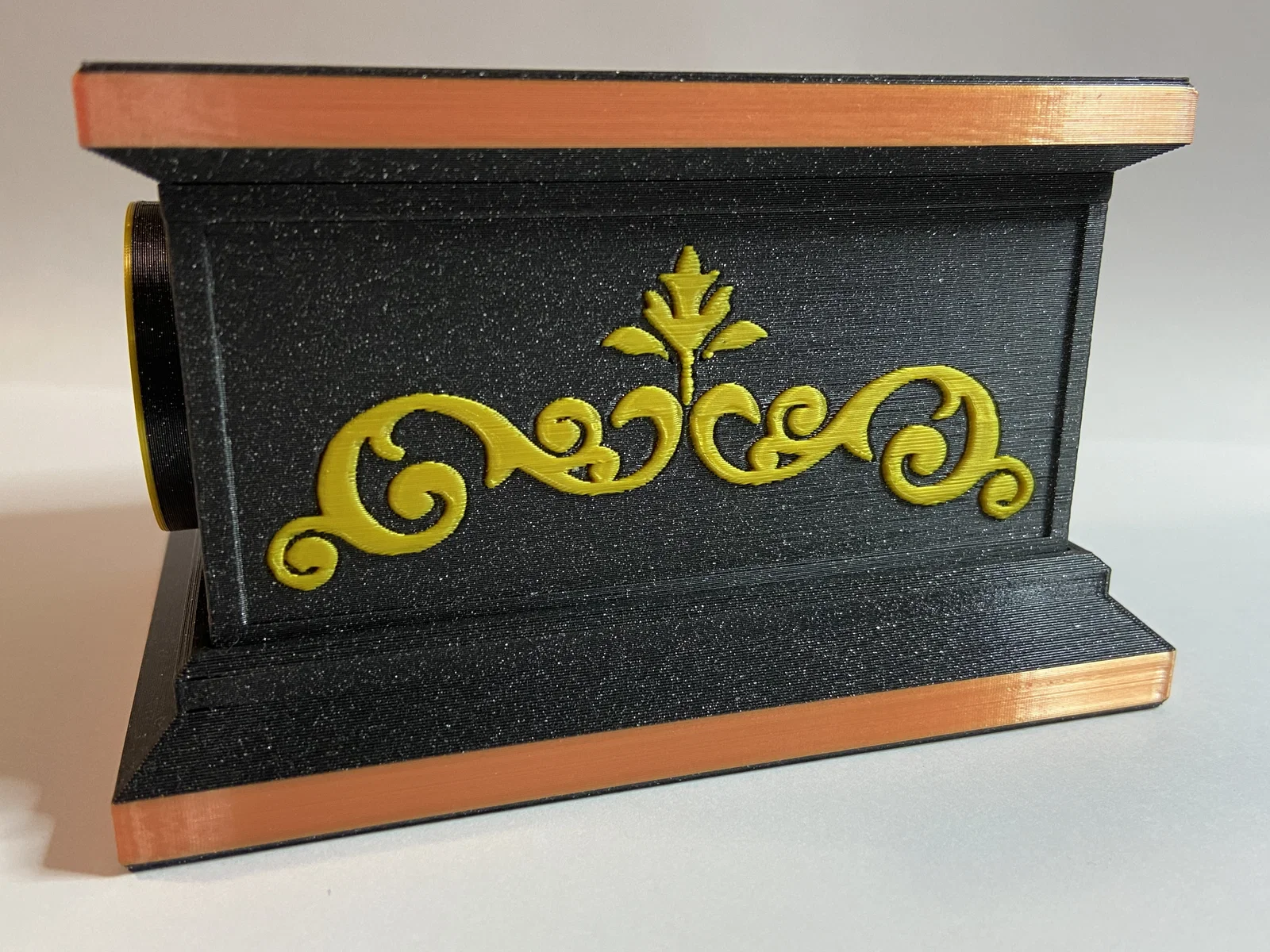

Có kèm file MMU cho các họa tiết scroll ở phần giữa và các medallion bên hông.

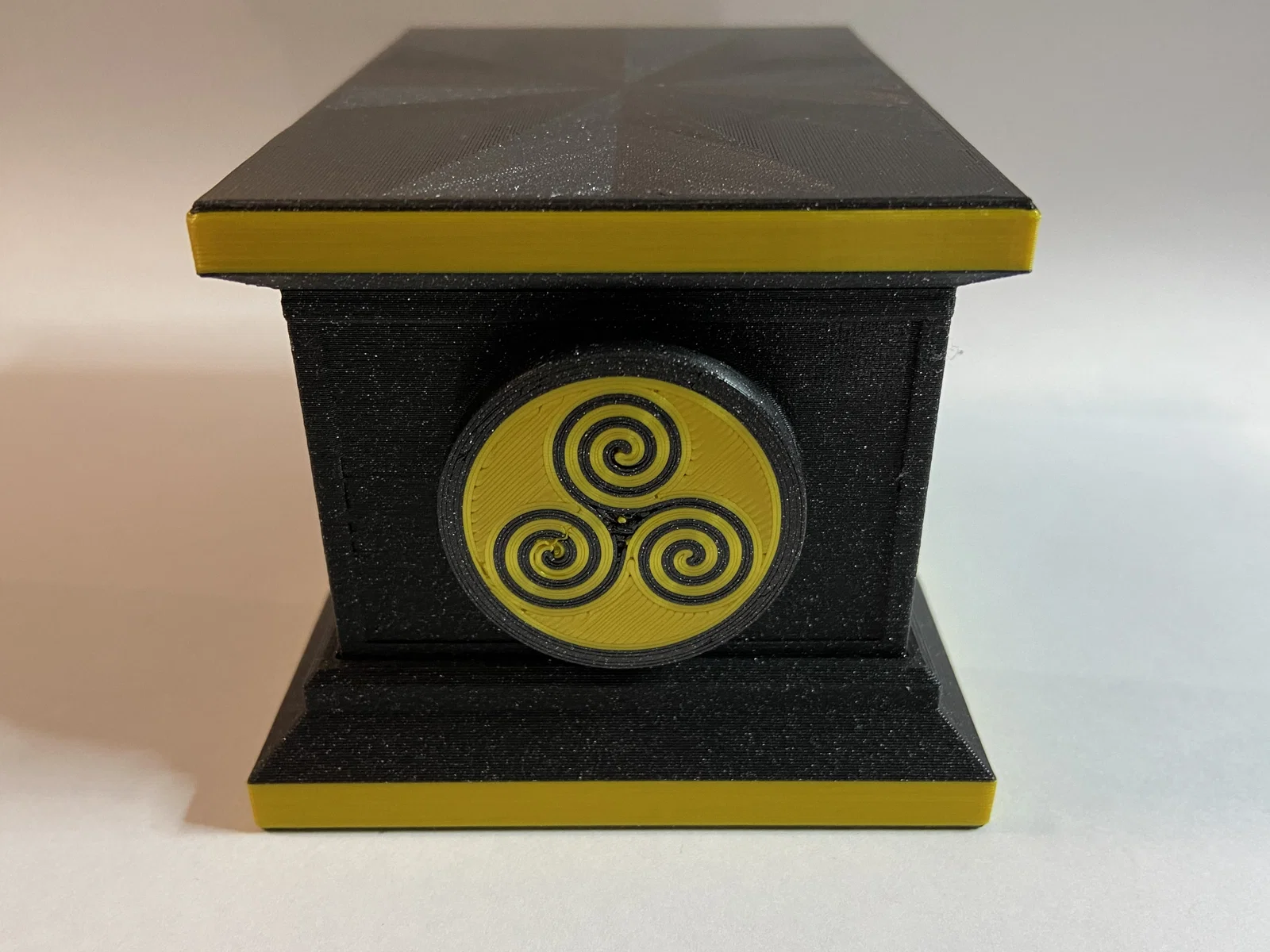

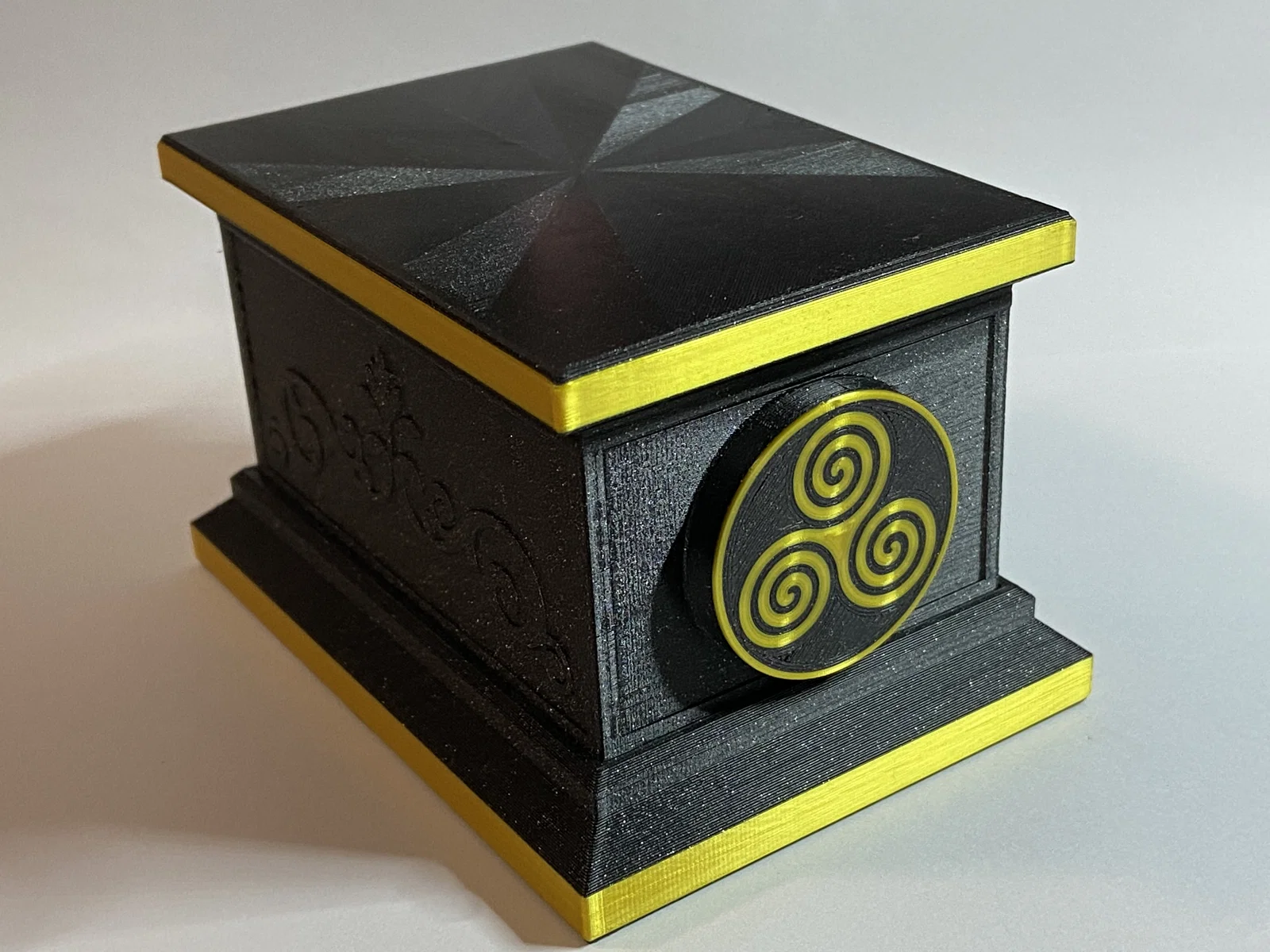

Hoa văn nhìn thấy trên nắp và đáy của Aztec Vault Puzzle chỉ là một setting trong Prusa Slicer. Trong phần infill settings, đặt bottom layer type thành Octagram Spiral.

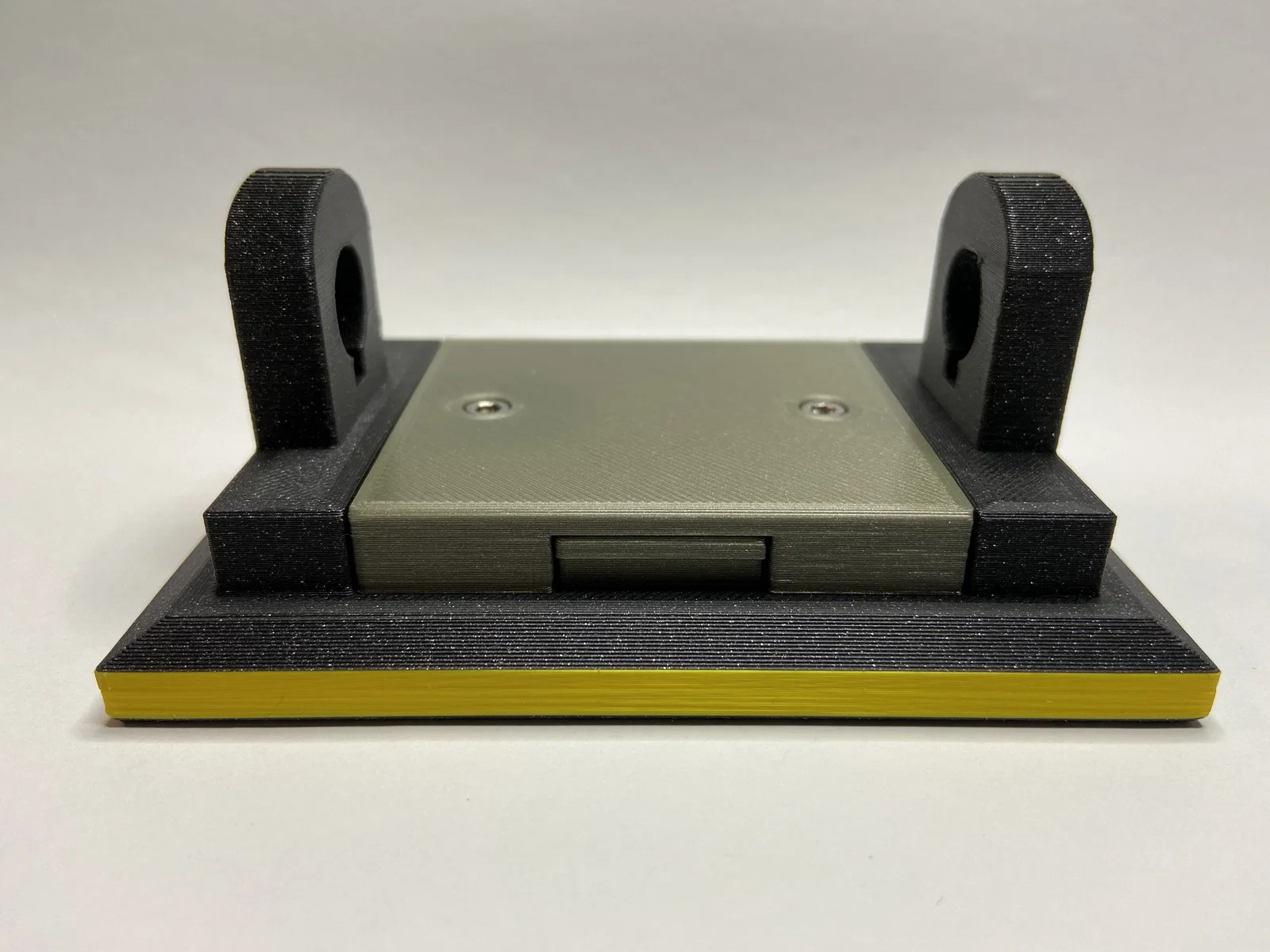

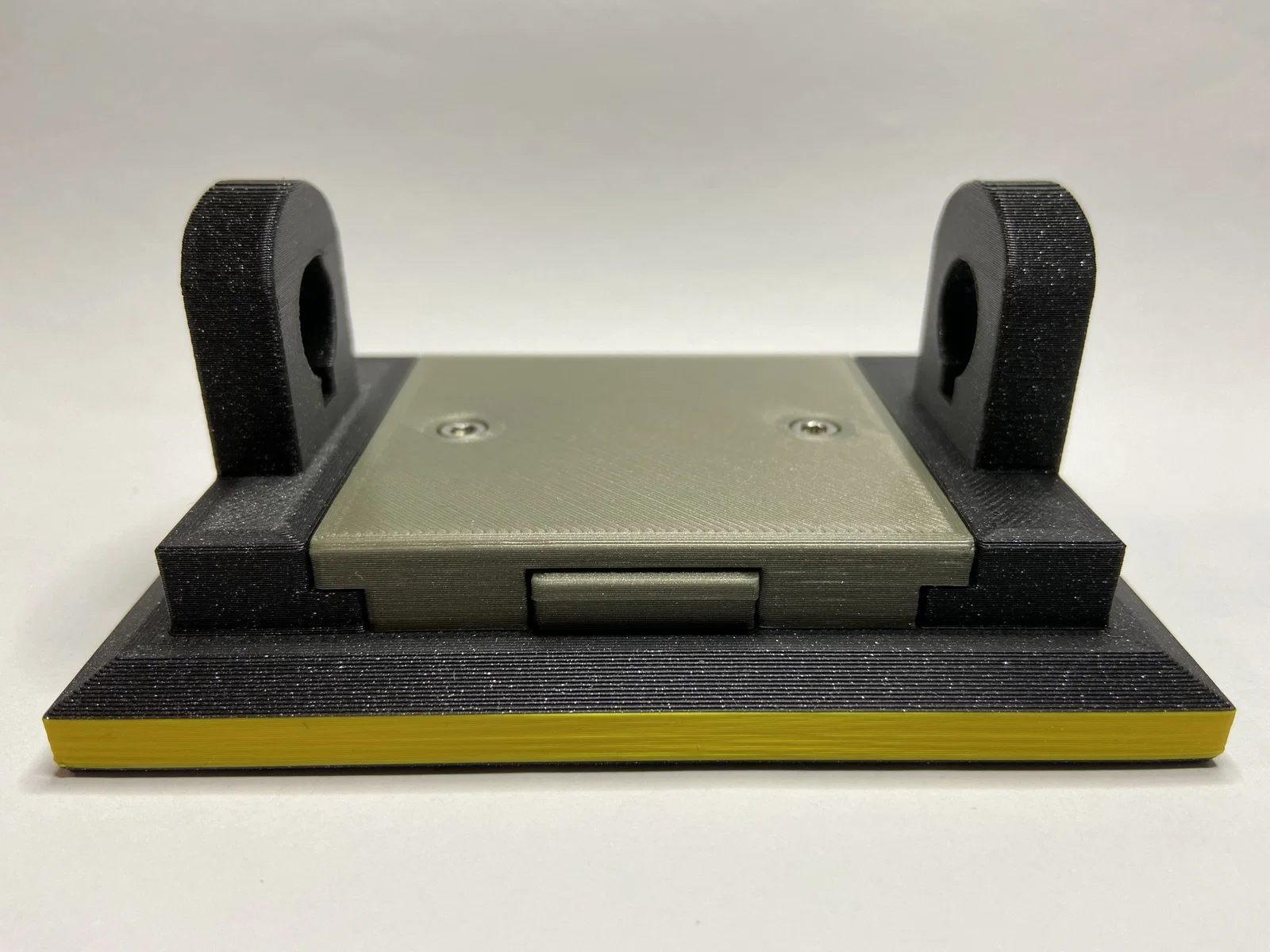

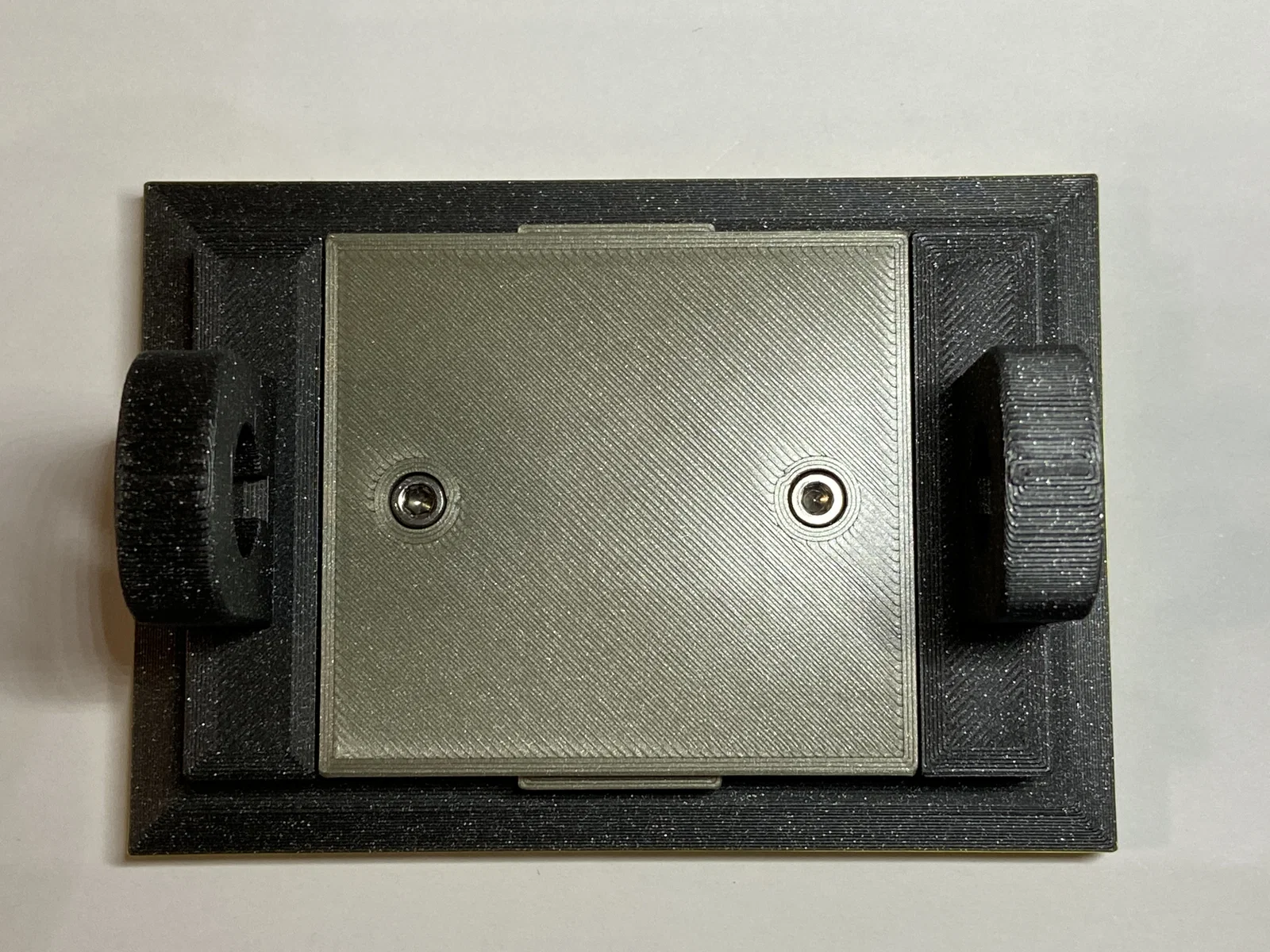

UPDATE: Đã thêm hệ nắp và cơ chế double lock để khóa chắc hơn; bạn sẽ cần thêm 1 ốc/vít M3 dài 10mm. Các phần còn lại của hộp giữ nguyên. Nguyên lý giống nắp single lock, nhưng bản này chắc hơn; nếu muốn mở khóa thì lật ngược cả hộp và lắc nhẹ phần nắp, nó sẽ tự nhả.

Chúc bạn in vui vẻ.
