Pi5 Hexane - Vỏ case Raspberry Pi 5

About

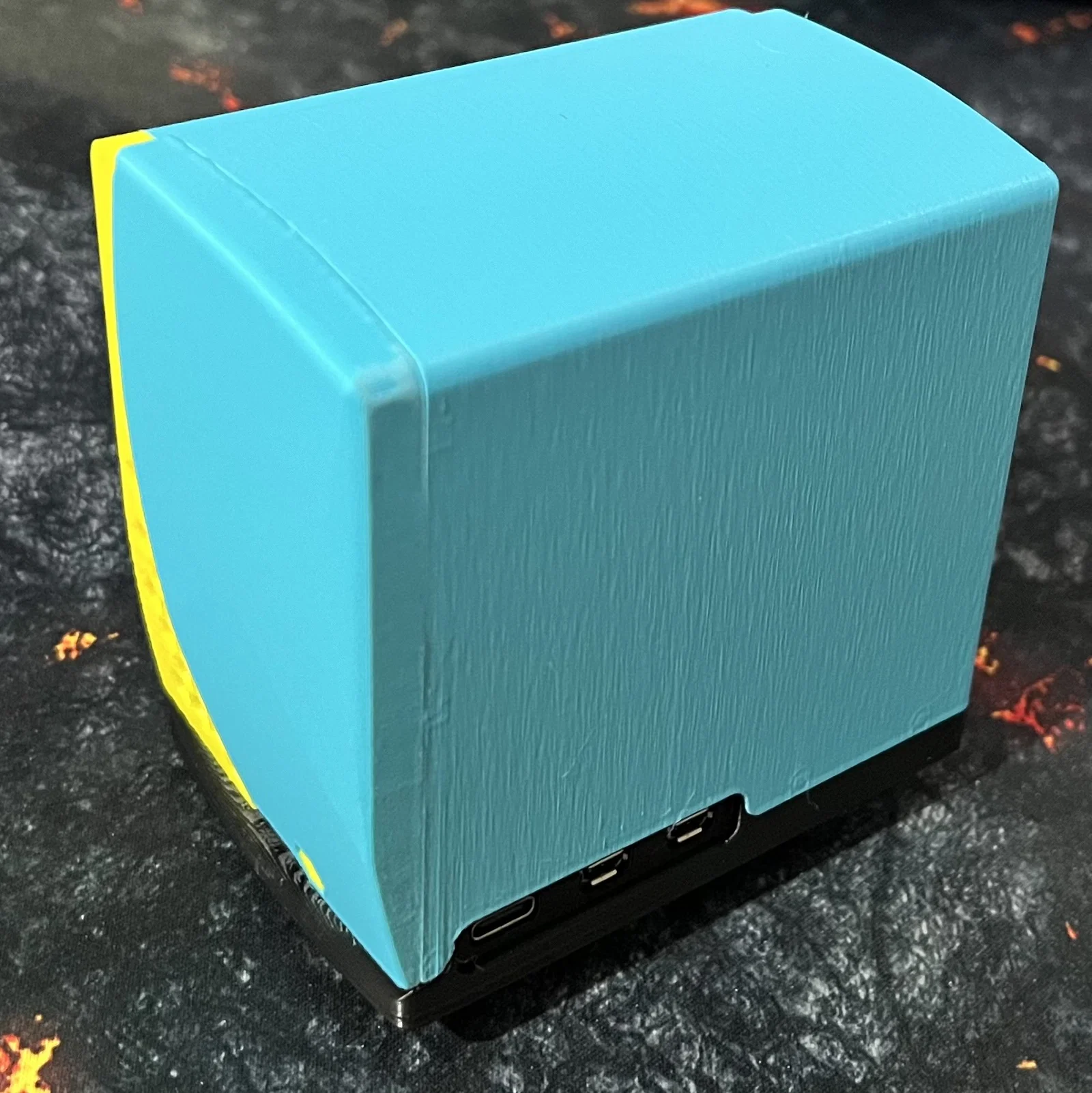

Mình luôn mê cái SGI Octane. Tiếc là mình không có cái nào, dù tới giờ vẫn có người bán với đủ tình trạng và mức giá khác nhau, nên mình làm phiên bản “tự diễn giải” của riêng mình để nhét con Pi 5 mới vô, chừa thêm không gian để vọc vạch và mấy kiểu gắn tower cooler nhìn hơi dị.

Khe SD card thì gần như khó với tới. Cá nhân mình ít khi đổi SD nên cũng không sao, nhưng nếu cần thì có thể kẹp bằng kìm; bù lại là có nút nguồn!

PS. Nếu bạn có máy SGI, làm ơn cài app 3D scanner trên điện thoại hoặc mua máy scan, rồi chia sẻ mesh để cùng nhau lưu lại một phần lịch sử máy tính đẹp dữ thần này.

Remixing

Có kèm file STEP, mình rất muốn xem mọi người mod/biến tấu nó ra sao.

Assembly and printing tips:

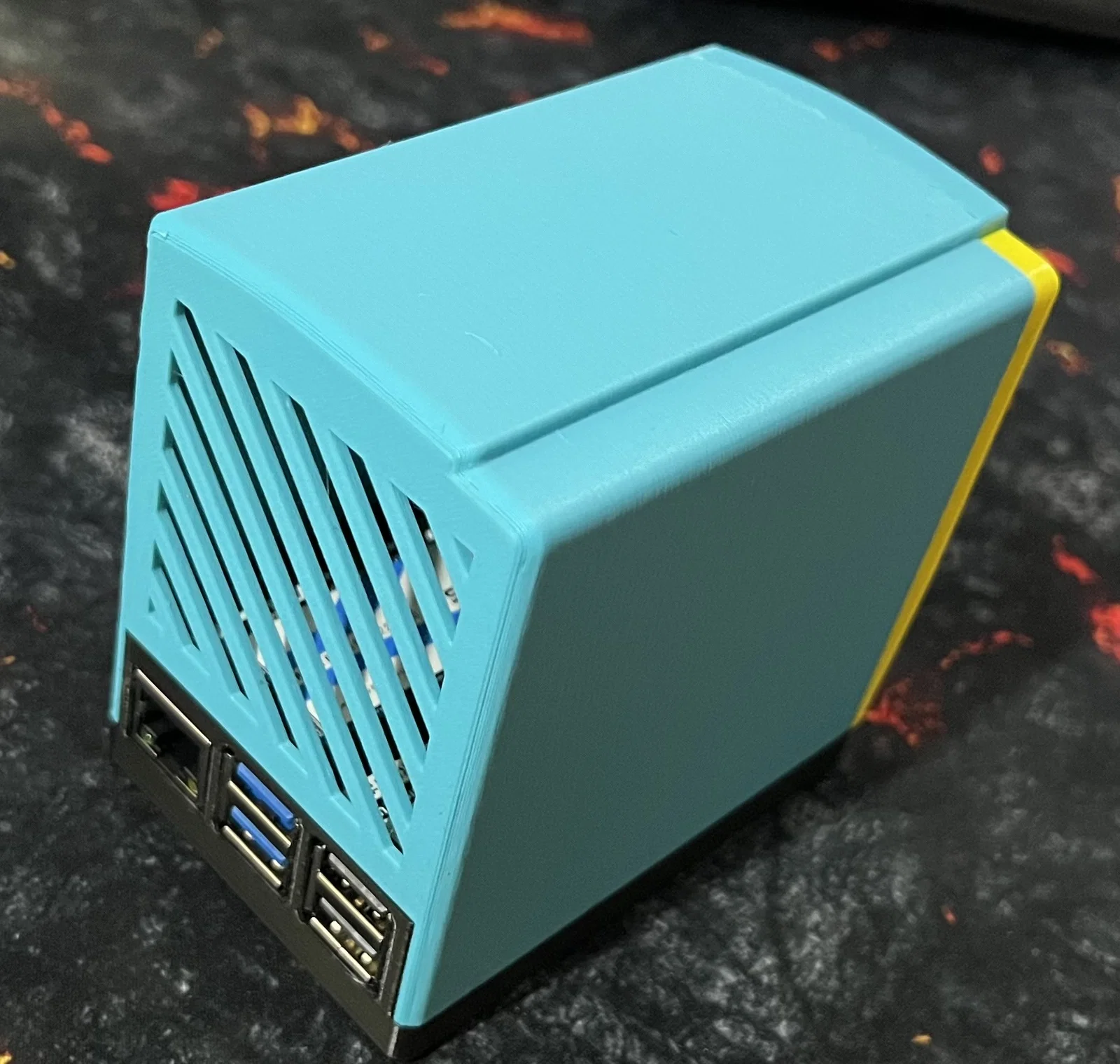

Nắp (lid) được thiết kế để in với nozzle 0.4mm, để mặt các khe thoát gió (vent slats) úp xuống và không cần support — có một miếng break-away cho phần cổng HDMI.

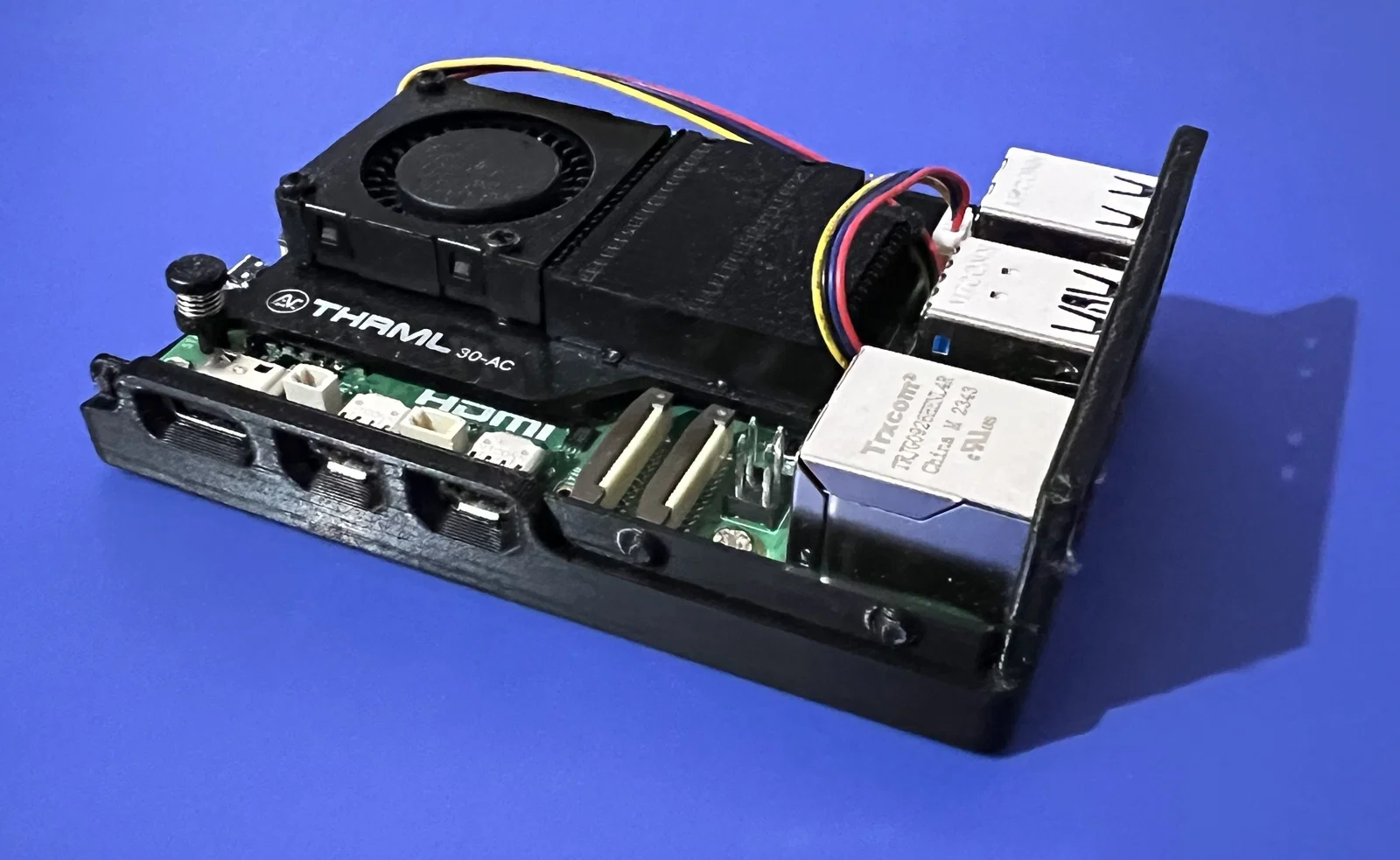

Phần đế (base) mình in với tree supports trên MK3+ và ra rất ổn, gần như không cần dọn dẹp gì.

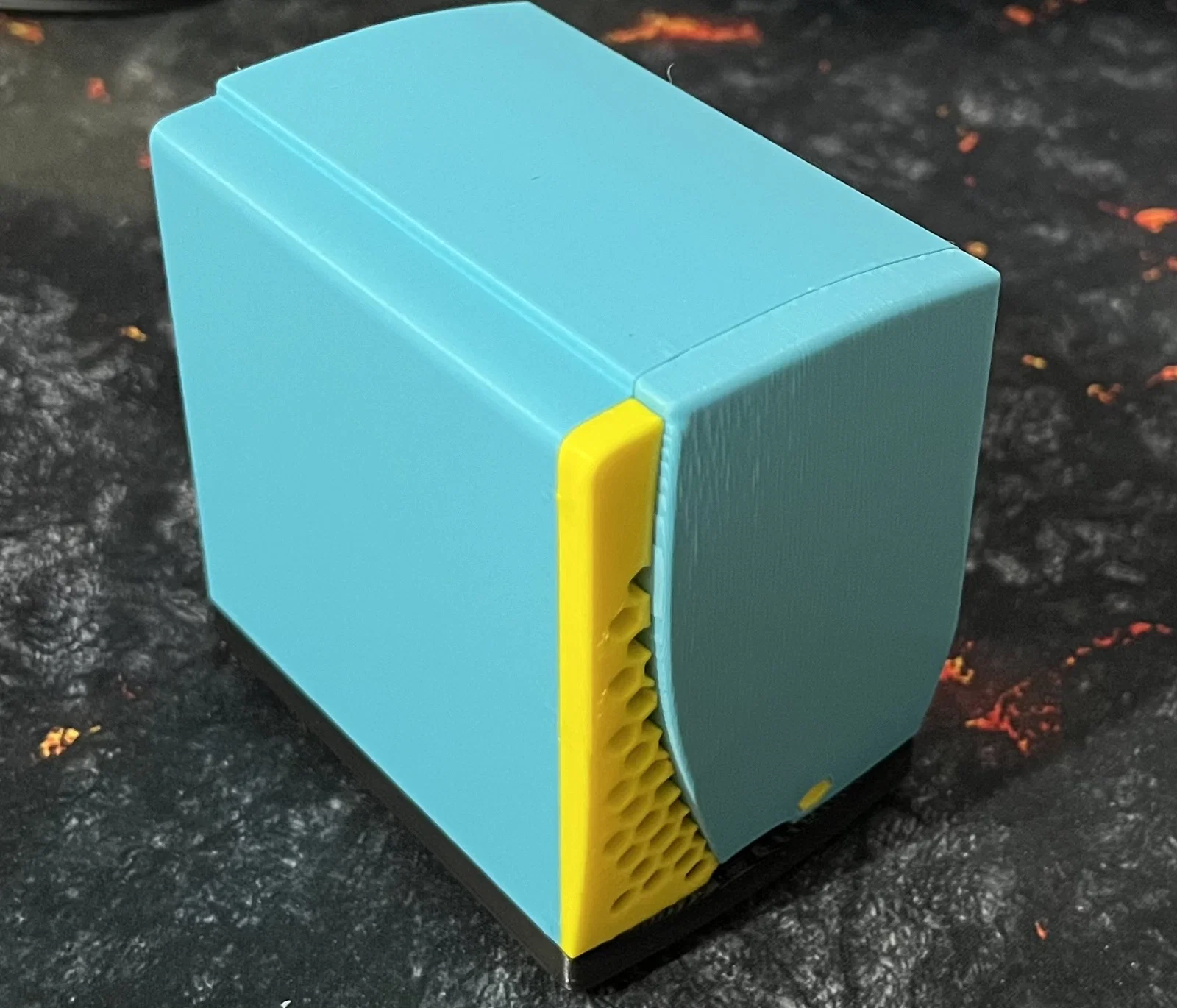

Miếng cong phía trước (front curve piece) nên in nằm trên cạnh phẳng của nó, không cần support để mặt cong phía trước đẹp hơn.

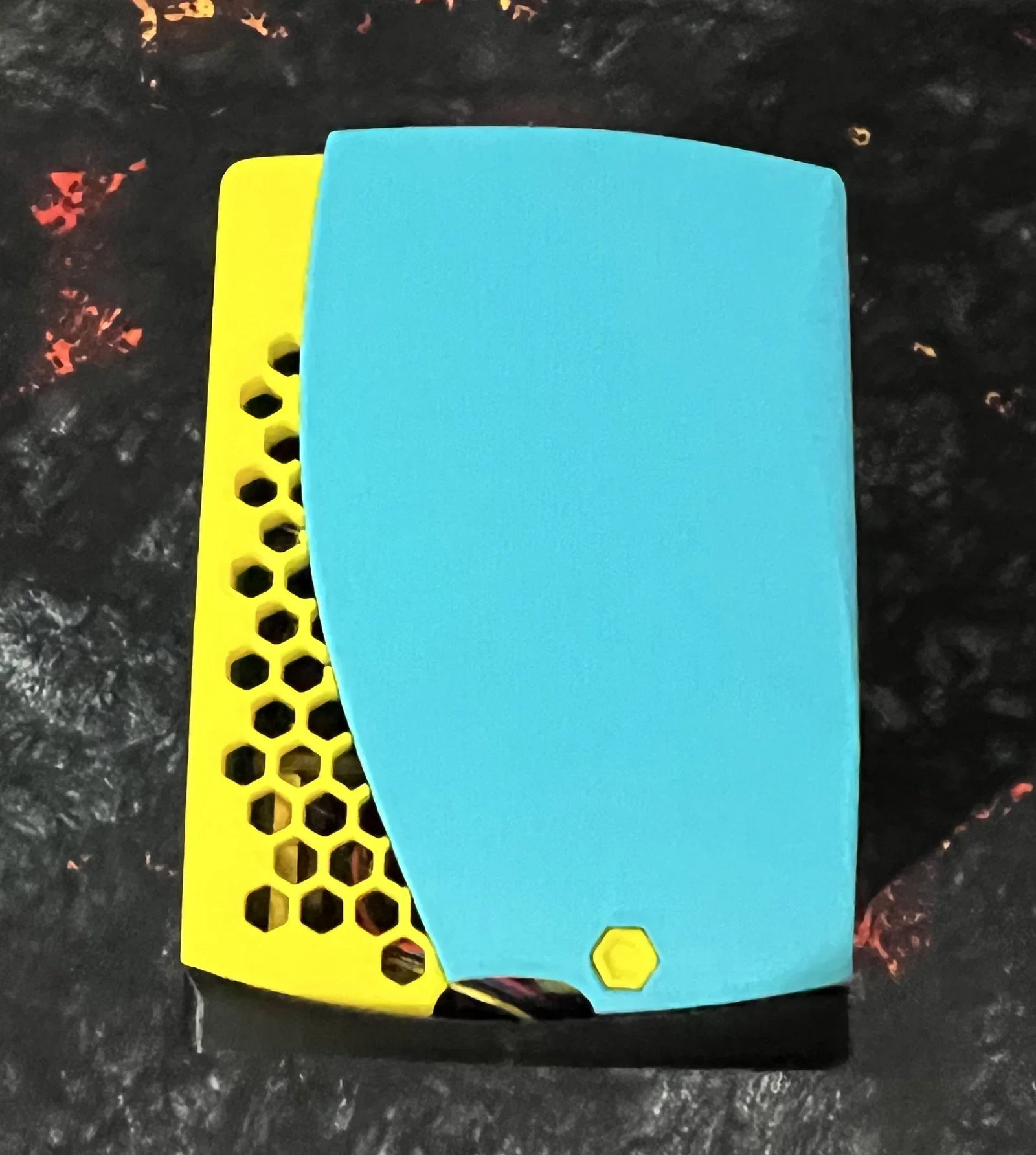

Có các lỗ 1.8mm để canh/định vị các chi tiết bằng một đoạn filament; sau khi in xong thì nên nạy/nới lỗ ra nhẹ bằng tua vít bake (Phillips) nhỏ. Chấm nhẹ keo ở các mép của lưới thông gió hình lục giác (hexagon vent) là đủ giữ chắc, nhưng phần này có thể không bắt buộc.

Nút nguồn chỉ cần trượt vào nắp và sẽ được cố định (held captive) nhờ chính board. Dán tạm một miếng băng keo nhỏ sẽ giúp giữ nó đúng vị trí trong lúc lắp ráp.

Updates:

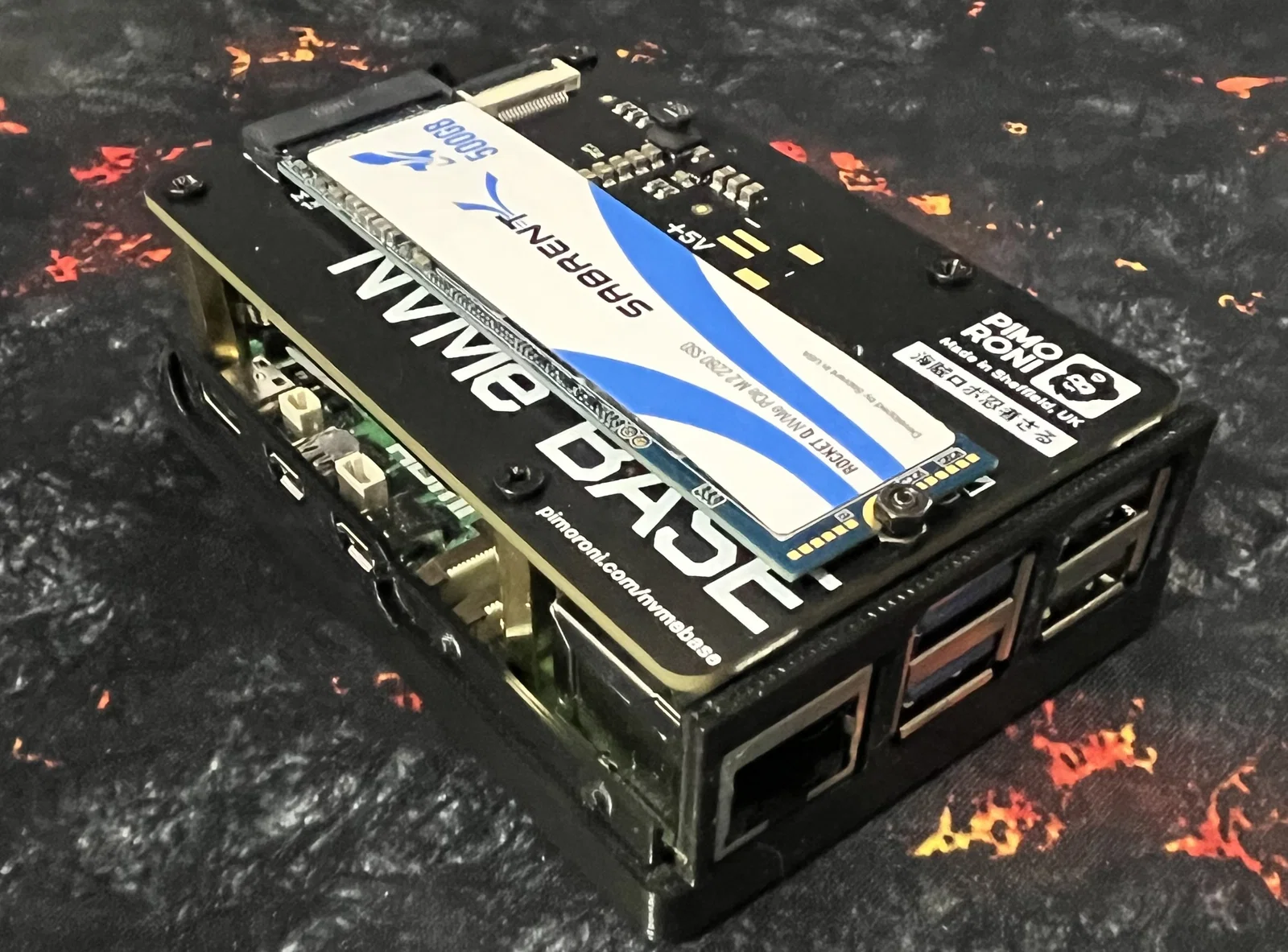

06/03/2024: Làm mỏng phần sau của nắp để chừa chỗ cho các HAT làm không chuẩn, và nới phía cạnh cổng HDMI của case cho các đầu HDMI làm không chuẩn. Tăng độ dày các phần phía trước để lắp ráp dễ hơn.
