DryFix fixed Spacer với đầu nối PTFE (PTFE Connectors)

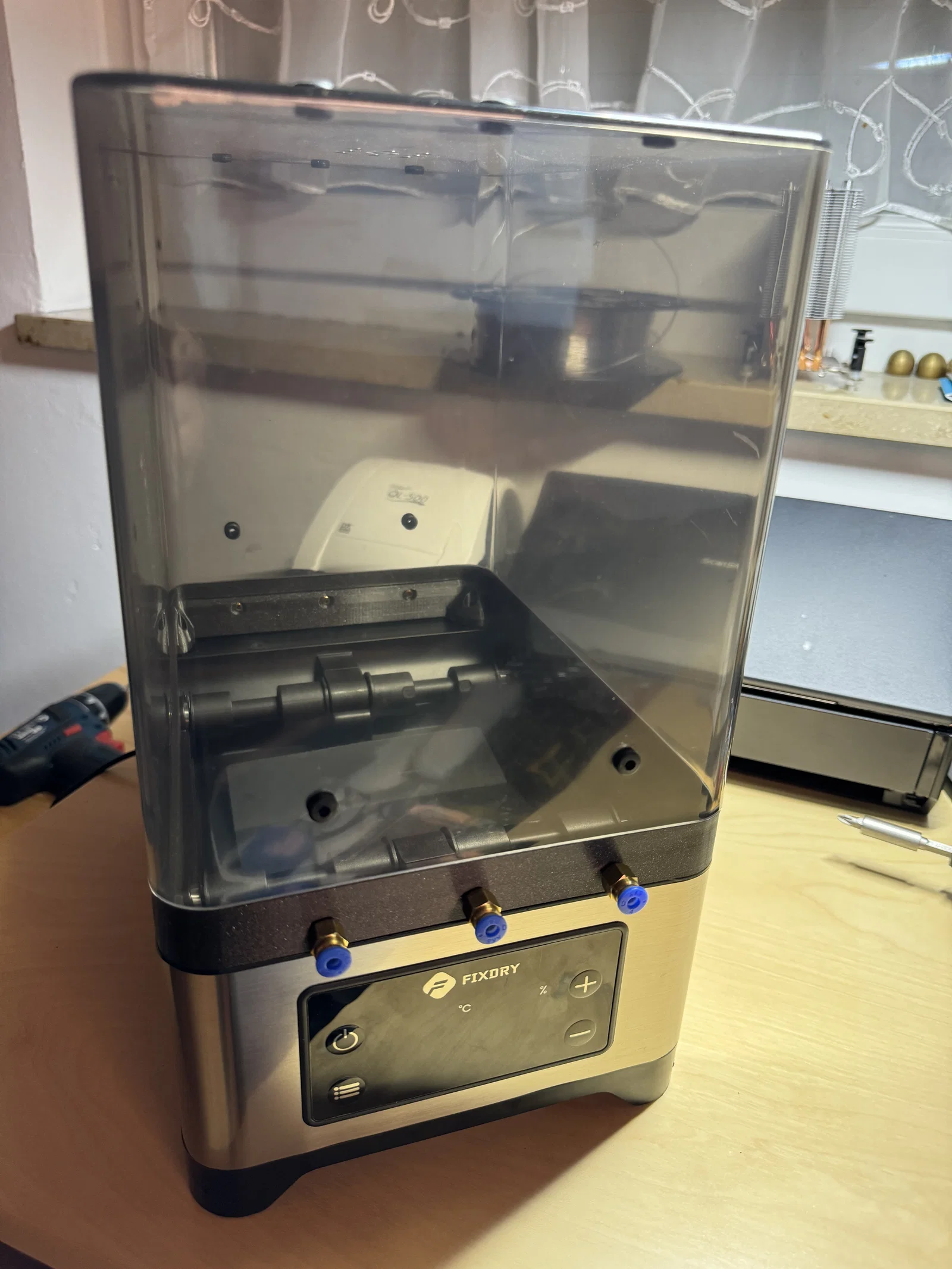

Spacer gắn cố định lên phần đế FixDry (không gắn vào nắp), vẫn nằm yên khi tháo nắp để thao tác filament dễ hơn. Có 6 vị trí gắn PC4-M6 cho ống PTFE (3 trước, 3 sau) và hỗ trợ cả cuộn spool bản rộng.
Mô tả

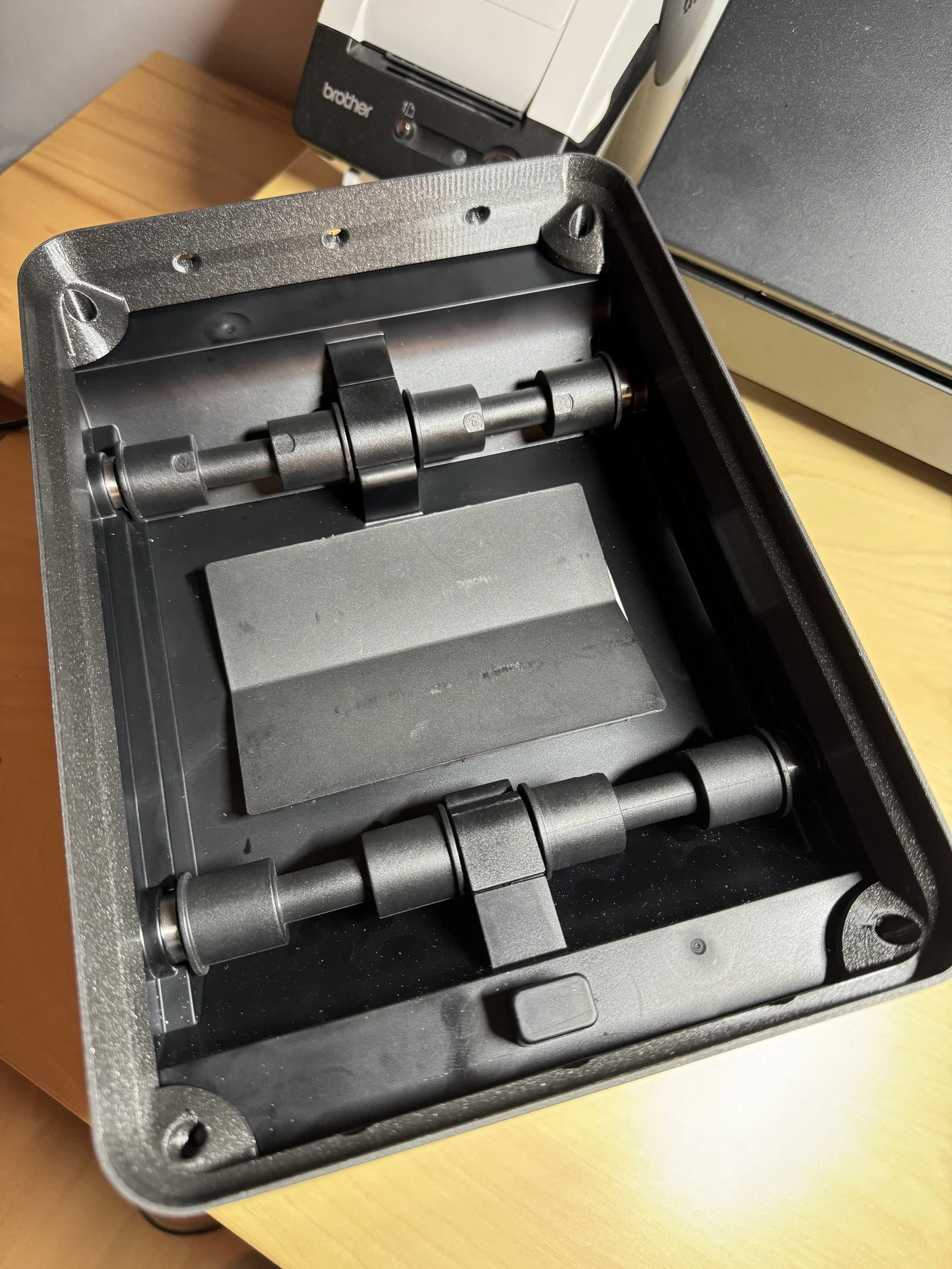

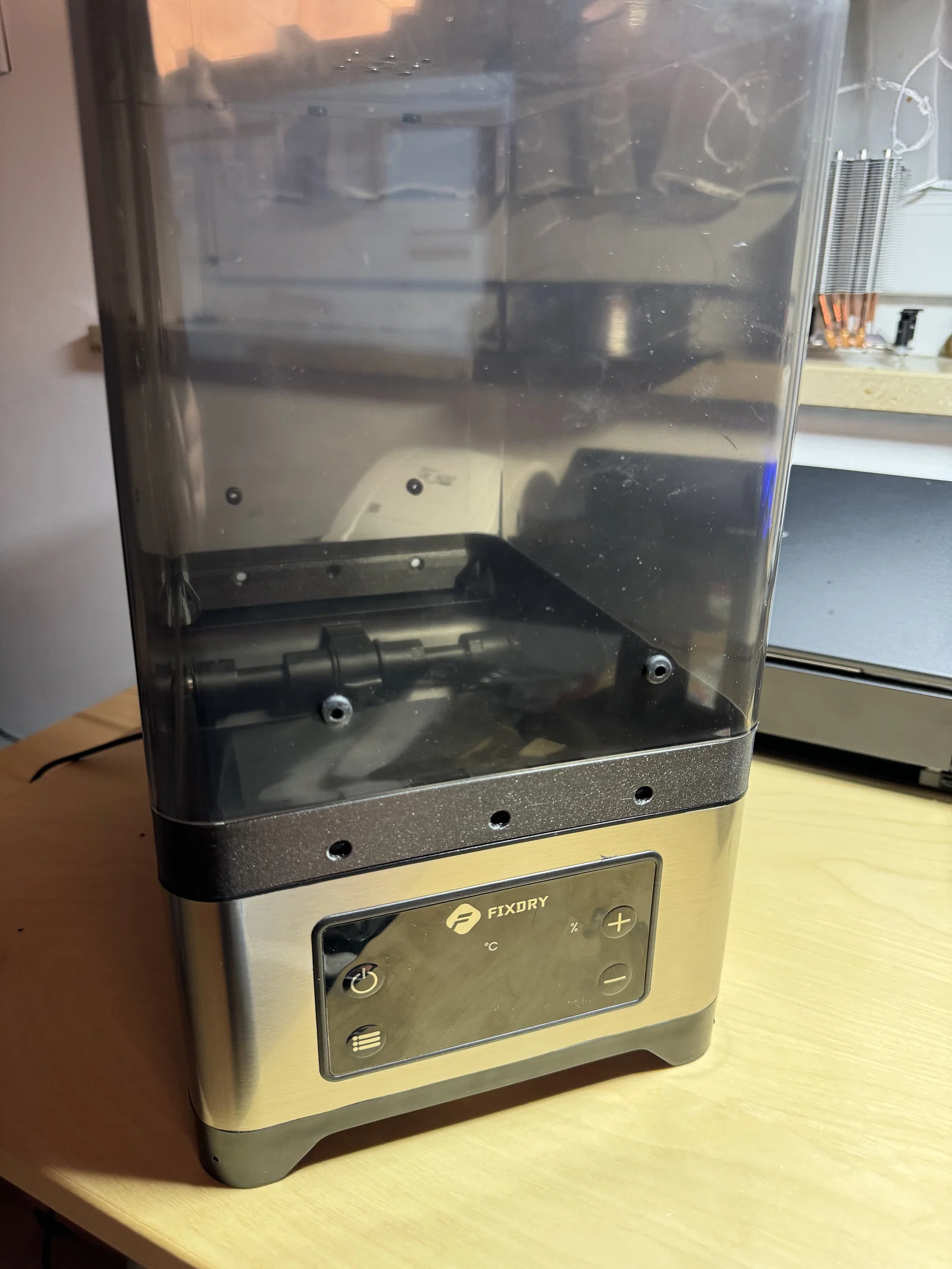

Miếng spacer này sẽ được lắp trên phần đế (base unit) của FixDry thay vì gắn trên nắp, và nó sẽ nằm cố định tại chỗ khi bạn tháo nắp ra, giúp thao tác với filament dễ hơn nhiều. Spacer cũng có thể dùng để đỡ/cố định nắp thay thế. Thiết kế có 3 lỗ ở mặt trước và 3 lỗ ở mặt sau để gắn các đầu nối PC4-M6. Đồng thời, lỗ/đầu nối ở giữa cũng sẽ hỗ trợ tốt các cuộn spool bản rộng.

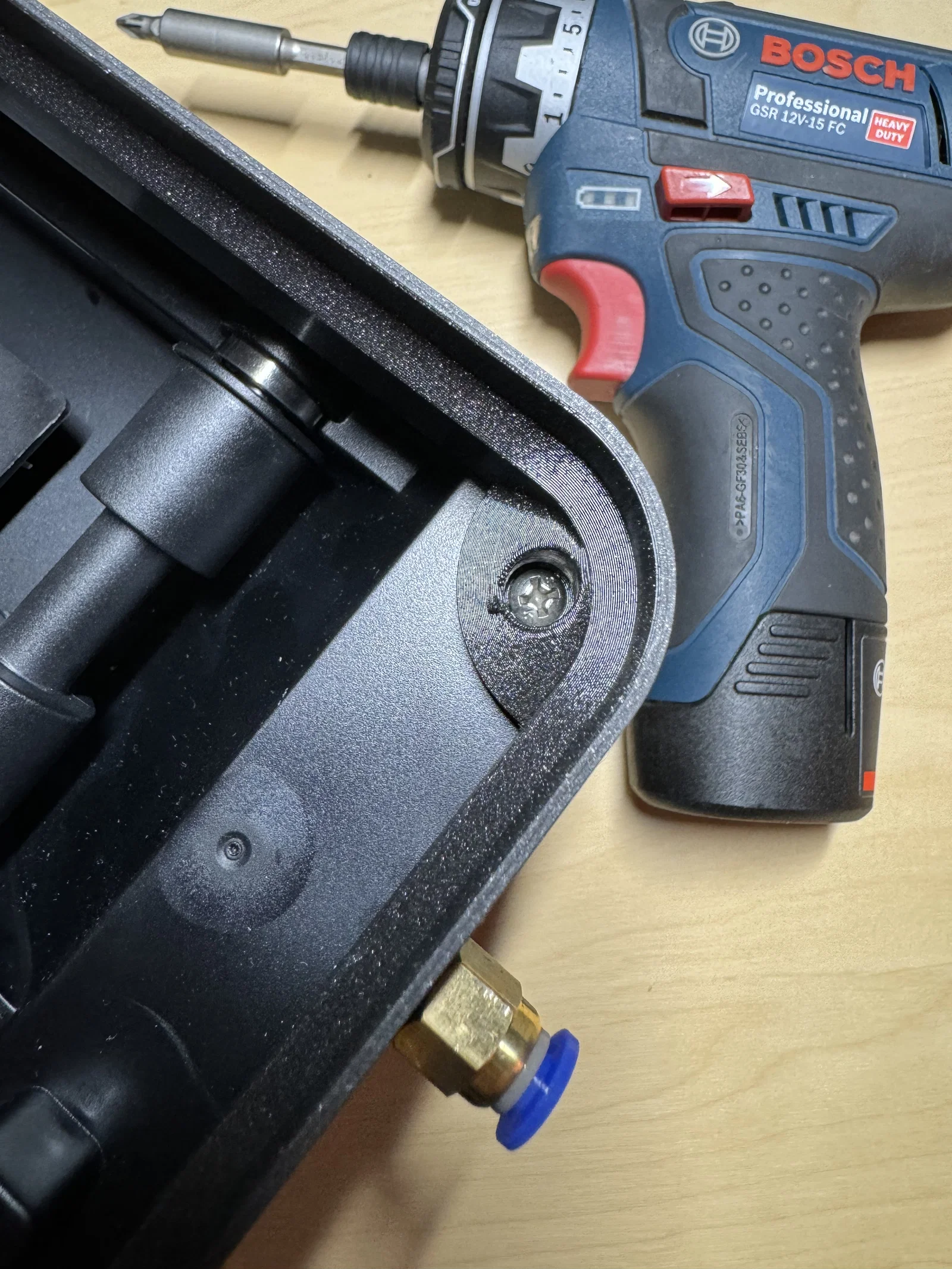

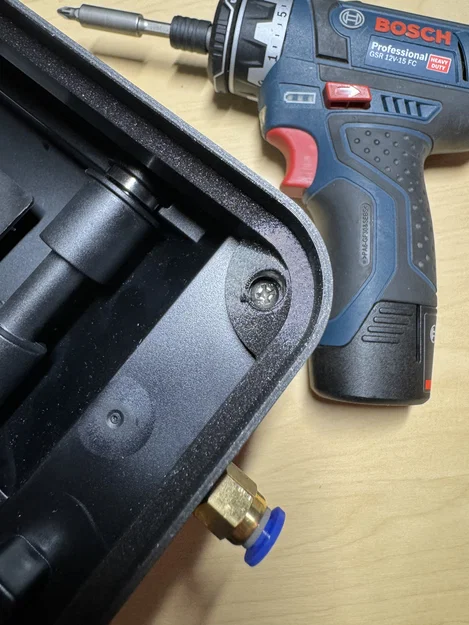

Để bắt spacer vào phần đế, bạn có thể (tuỳ chọn) dùng 4 con vít. Chỉ cần đặt spacer lên base unit và dùng nó như một cái dưỡng (jig) để khoan các lỗ nhỏ ở từng góc. Mình dùng mũi khoan 3 mm và vít gỗ đầu chìm M4 x 10mm.

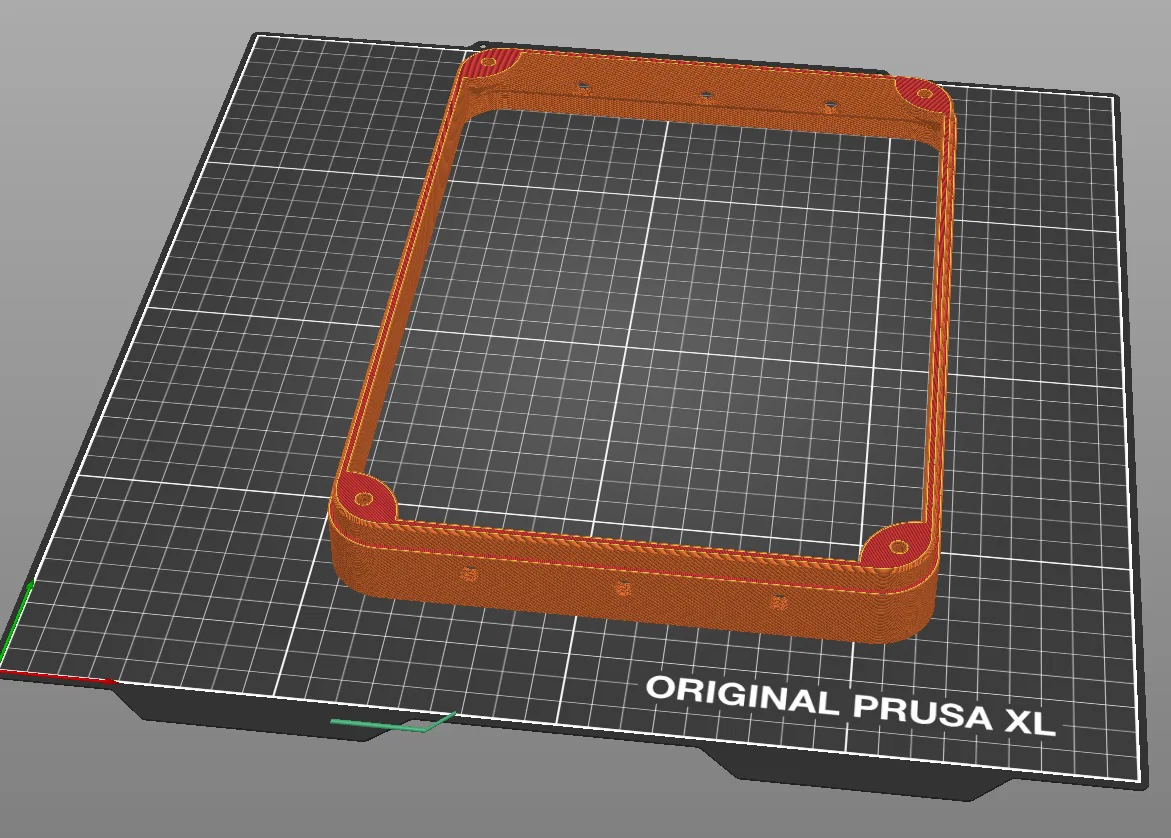

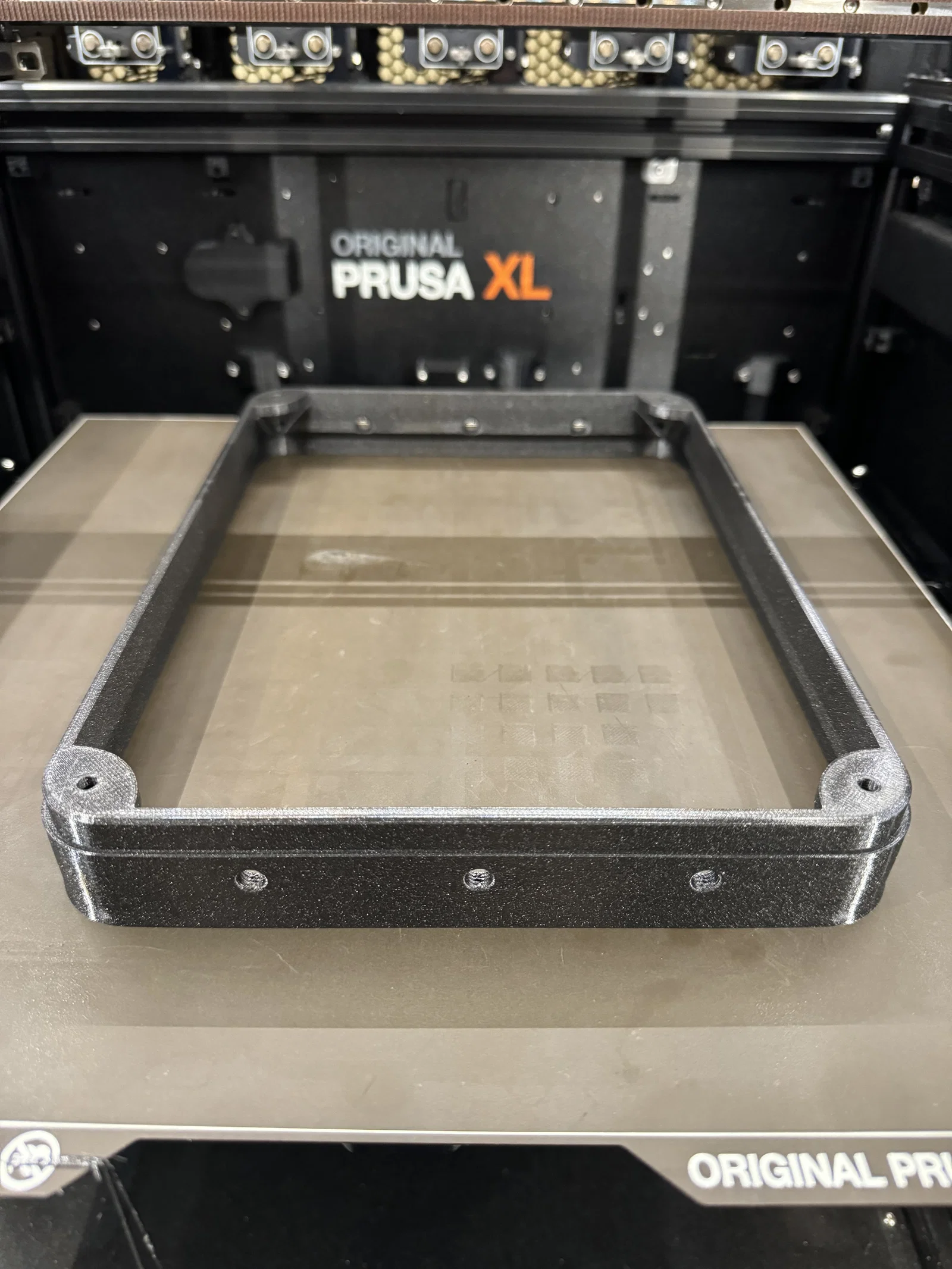

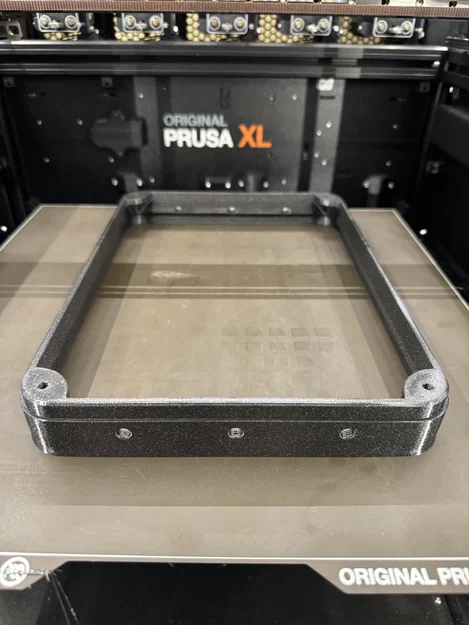

Spacer in rất đẹp khi đặt ngược (upside-down) và không cần support. Mình in bằng Prusament PETG Galaxy Black, layer height 0.2 và infill 15%.
Tools needed:
- Tuốc nơ vít (tuỳ chọn)
- Máy khoan (tuỳ chọn)
- Mũi khoan 3mm (tuỳ chọn)
Material needed:
- 4x vít gỗ đầu chìm M4 x 10mm hoặc tương đương (tuỳ chọn)
- 6x đầu nối ống PTFE PC4-M6
