Khung cho mật ong bánh tổ thô (v1)

(bên dưới có phiên bản tiếng Đức)

Khung dùng để sản xuất và đóng gói mật ong bánh tổ (raw comb honey).

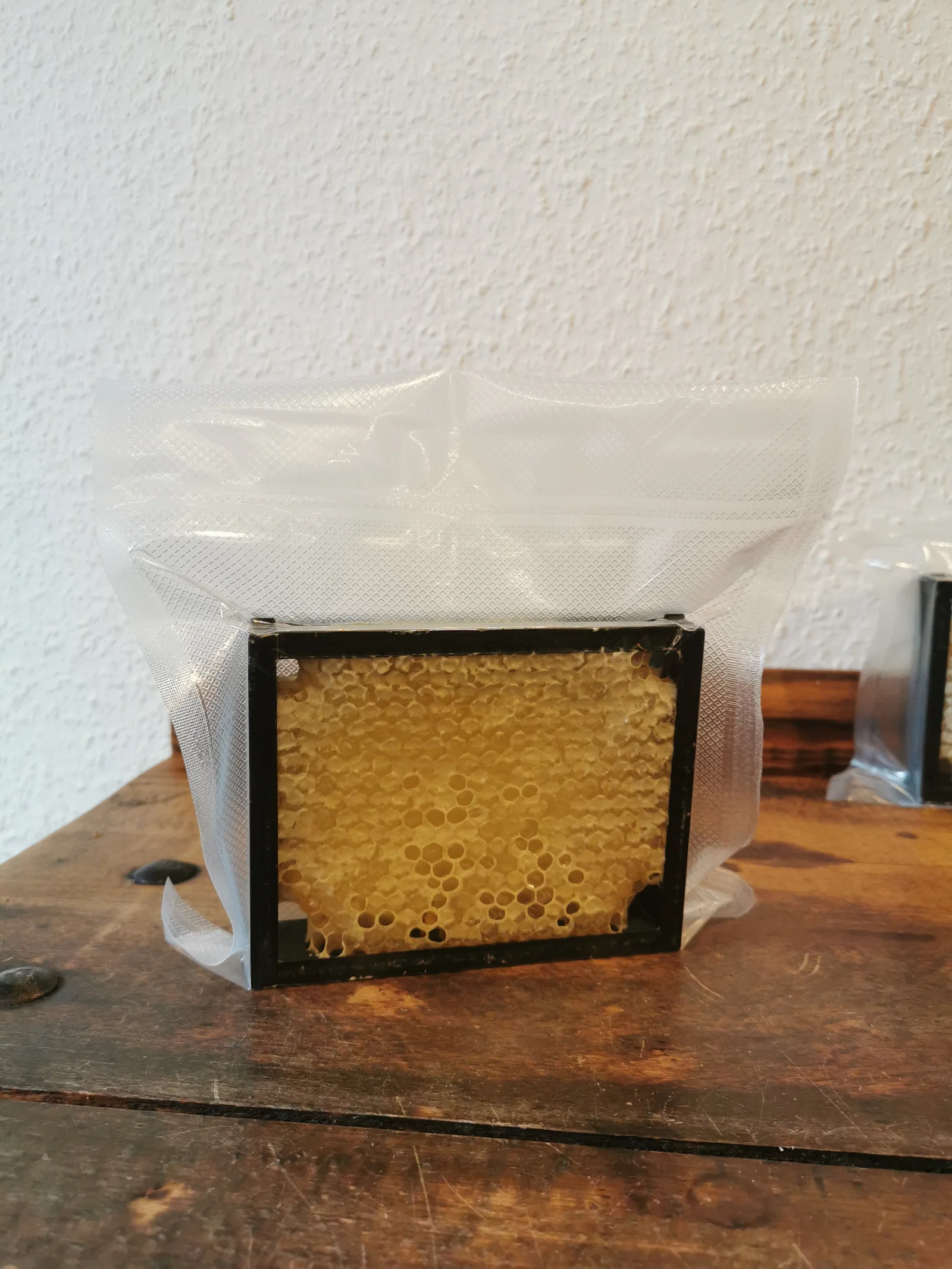

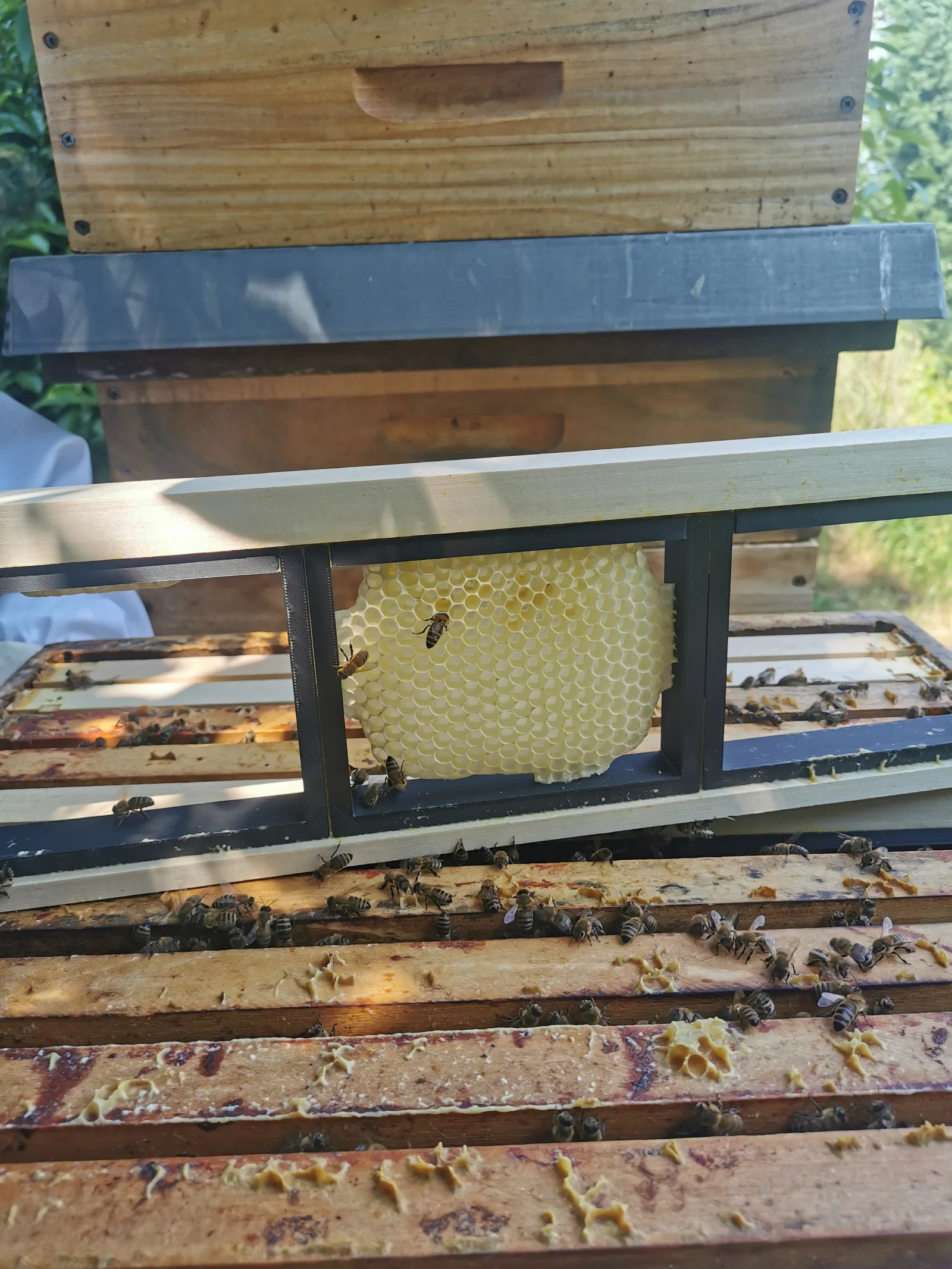

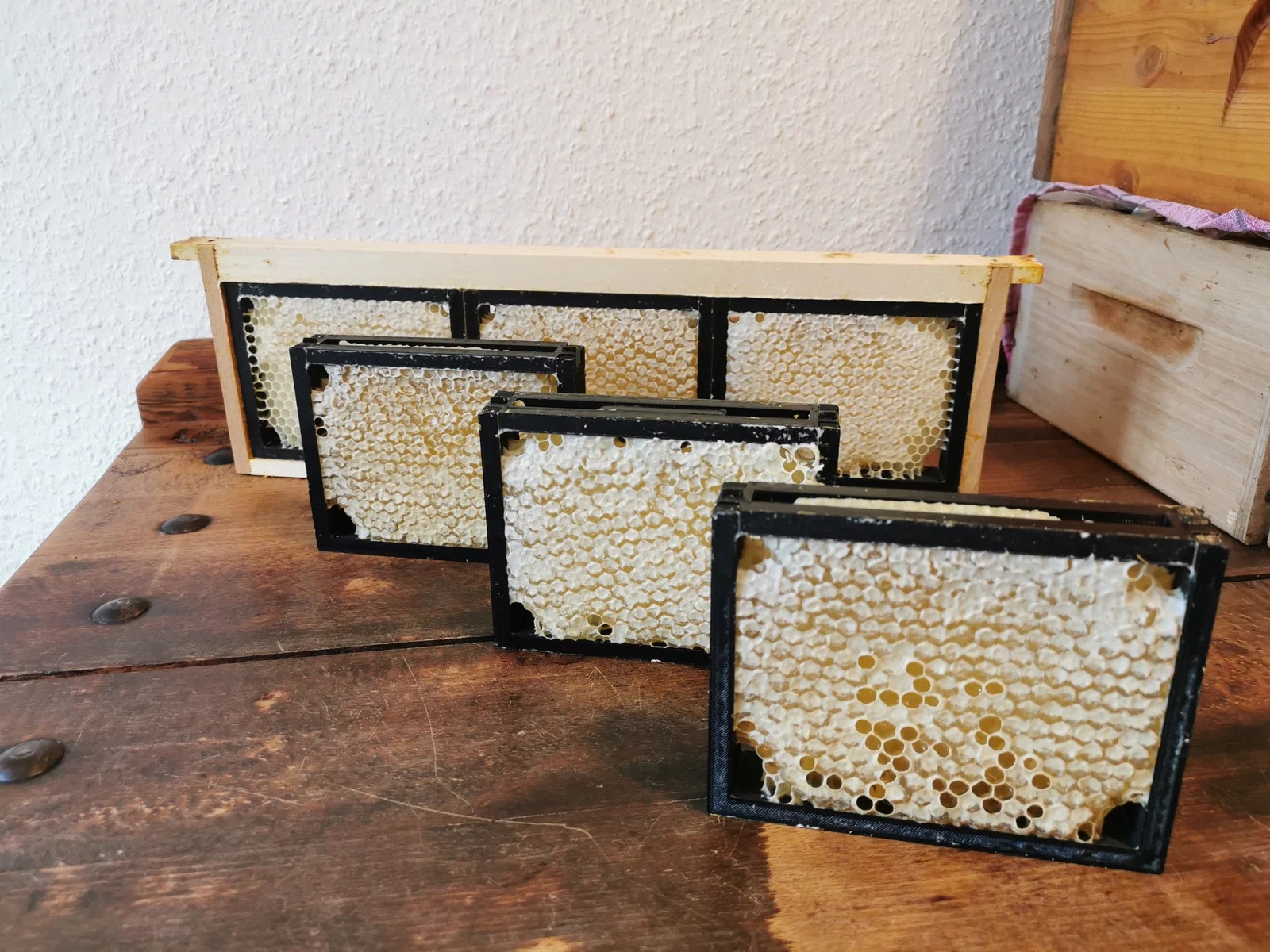

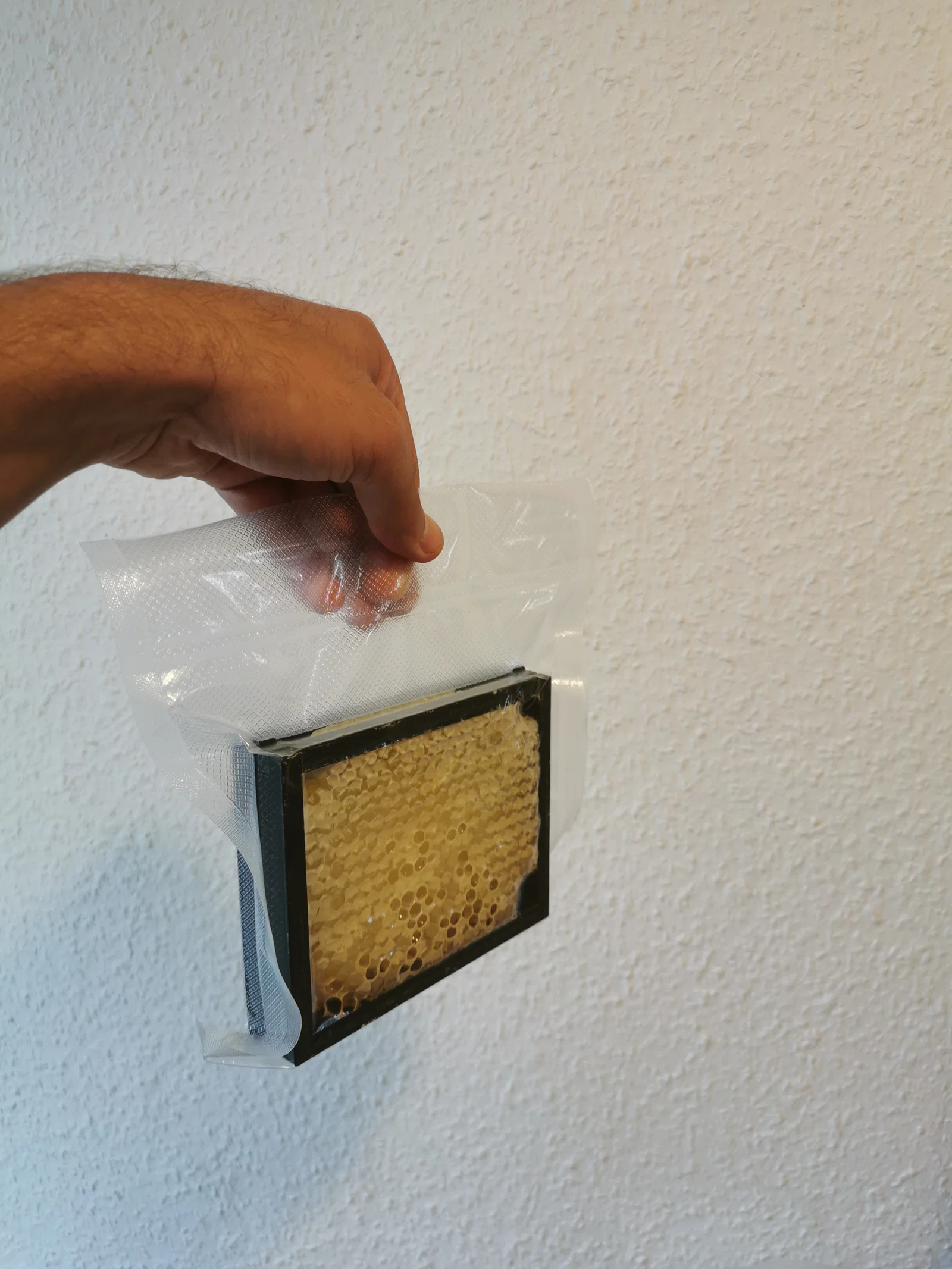

Vì một bánh tổ mật ong hoàn chỉnh trong nuôi ong thường chứa khoảng 1,5–2 kg mật, nên hay bị quá lớn đối với khách lẻ. Vì vậy khung này được thiết kế để có thể lắp vào khung gỗ của người nuôi ong và đặt vào trong thùng ong. Khi thu hoạch, có thể lấy khung ra và hàn kín bằng máy hút chân không (vacuum sealer), nhờ đó cũng giúp cố định/giữ chắc phần mật ong bánh tổ trong quá trình vận chuyển.

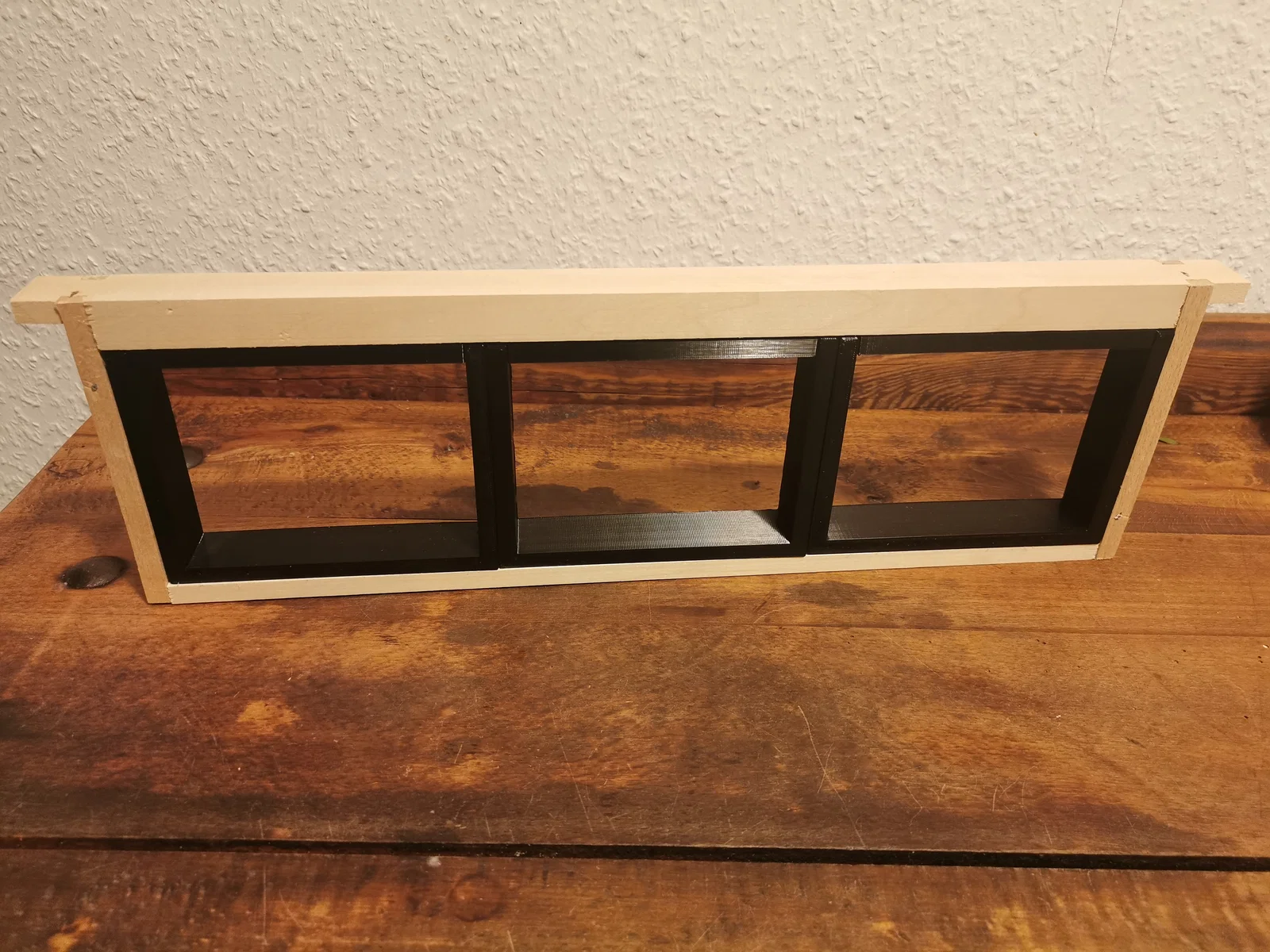

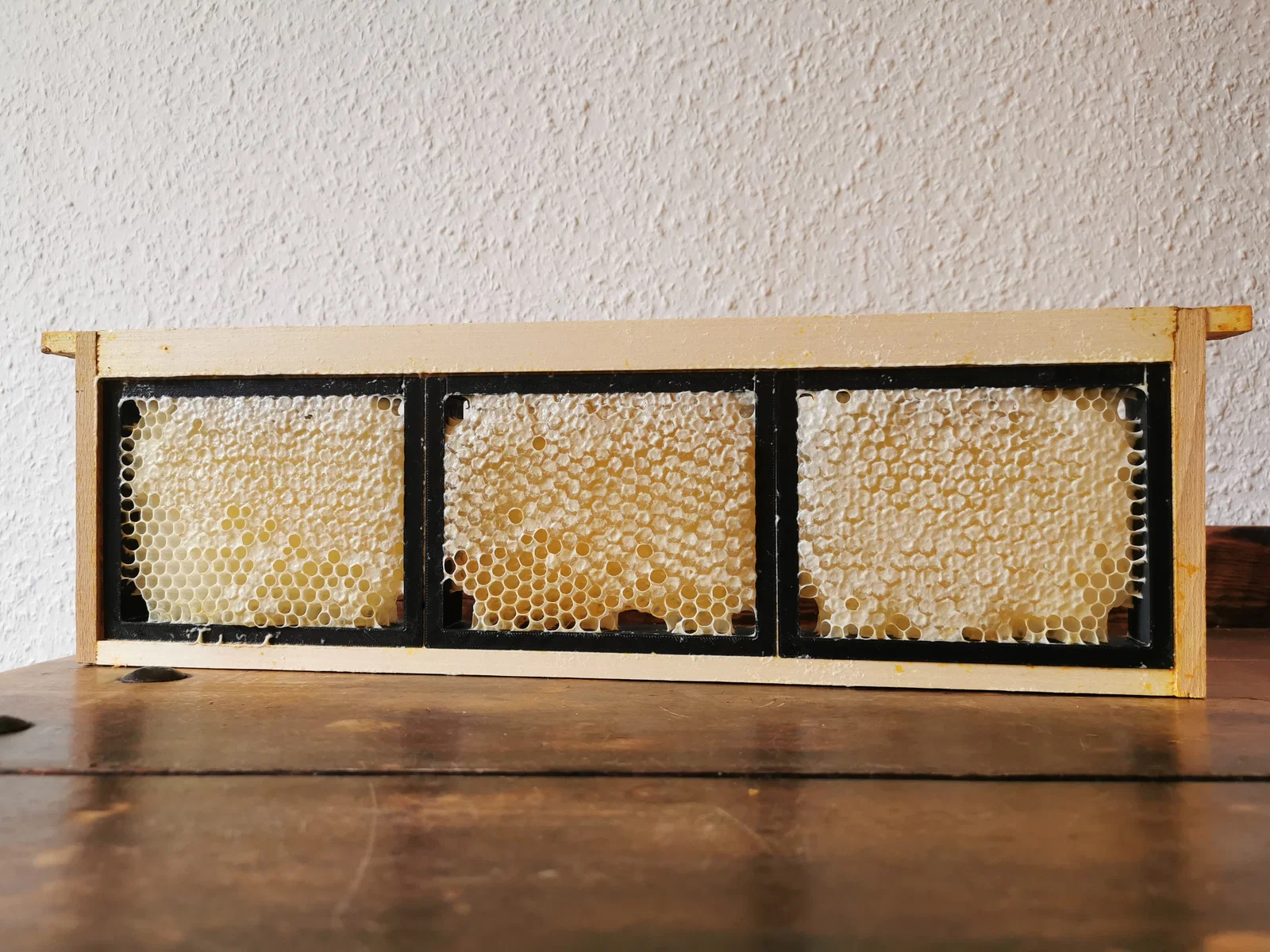

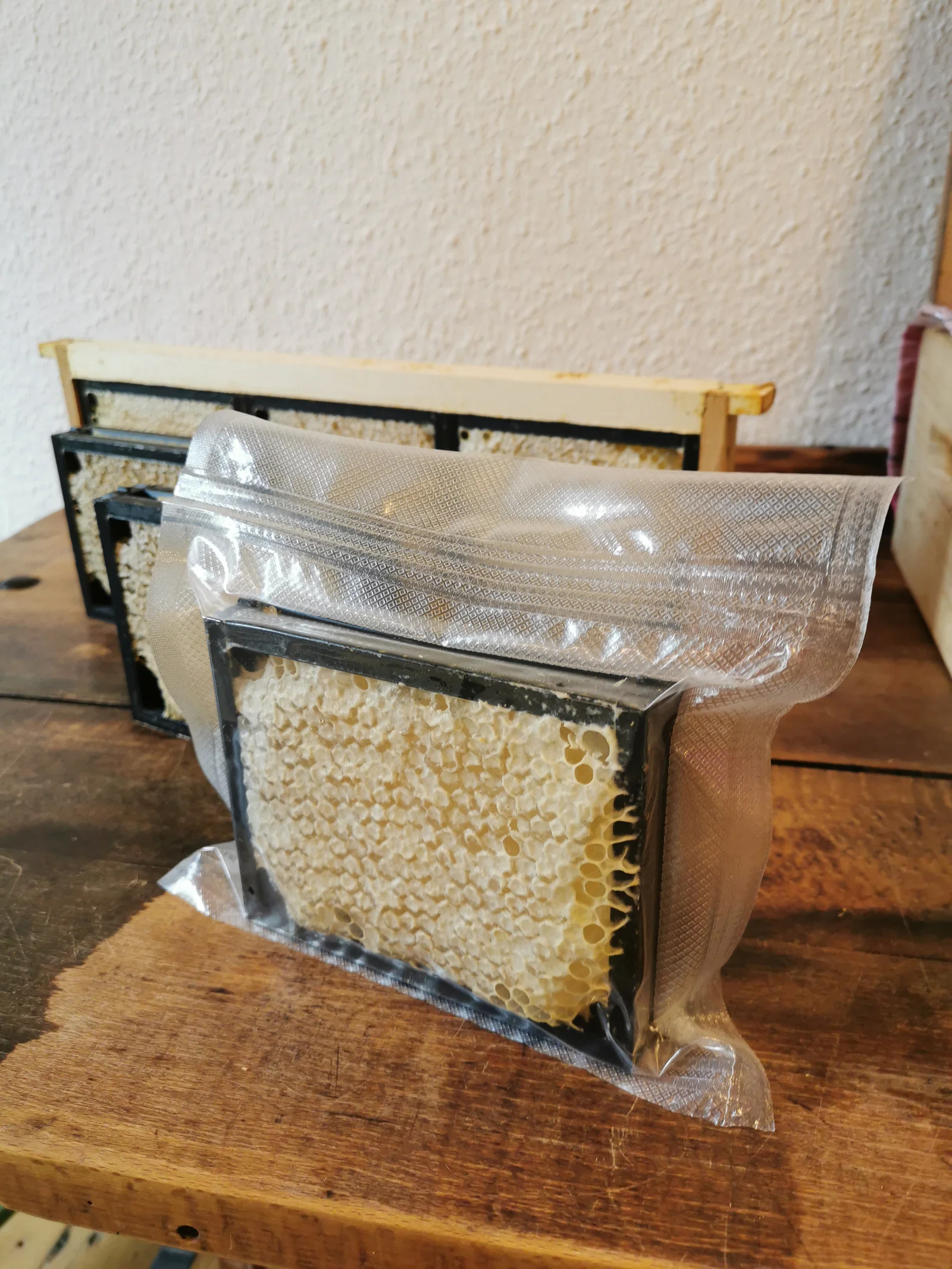

Do trong ngành nuôi ong có rất nhiều kích thước khung khác nhau, nên đã tạo một model dạng parametric. Nhờ đó có thể chỉnh chiều cao, chiều rộng, chiều sâu và độ dày khung để dùng cho nhiều hệ nuôi ong khác nhau. Kích thước hiện tại phù hợp với Dadant US modified: cao 122 mm, rộng 141.75 mm và sâu 28 mm, để có thể đặt 3 khung loại này vào trong một khung gỗ.

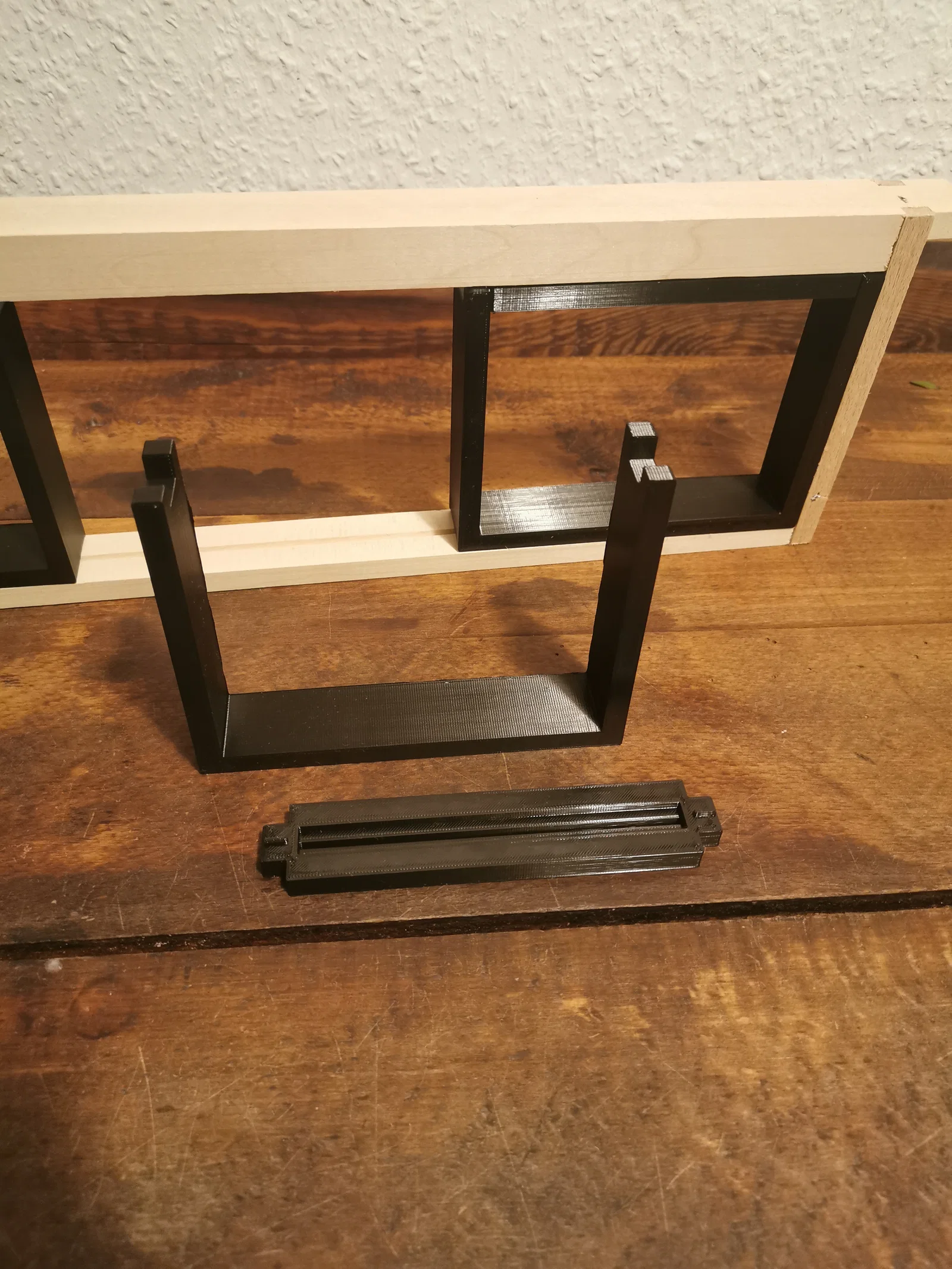

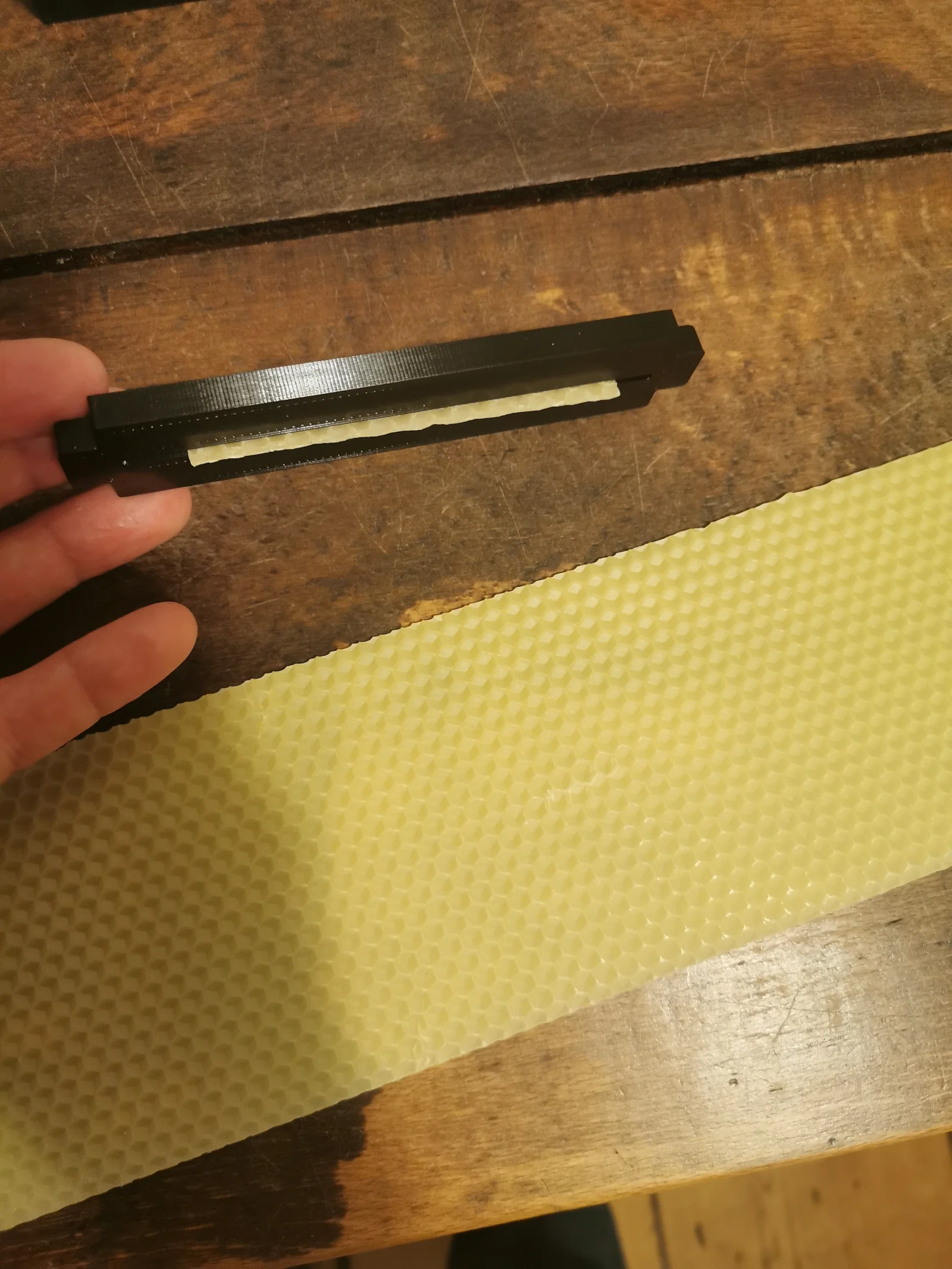

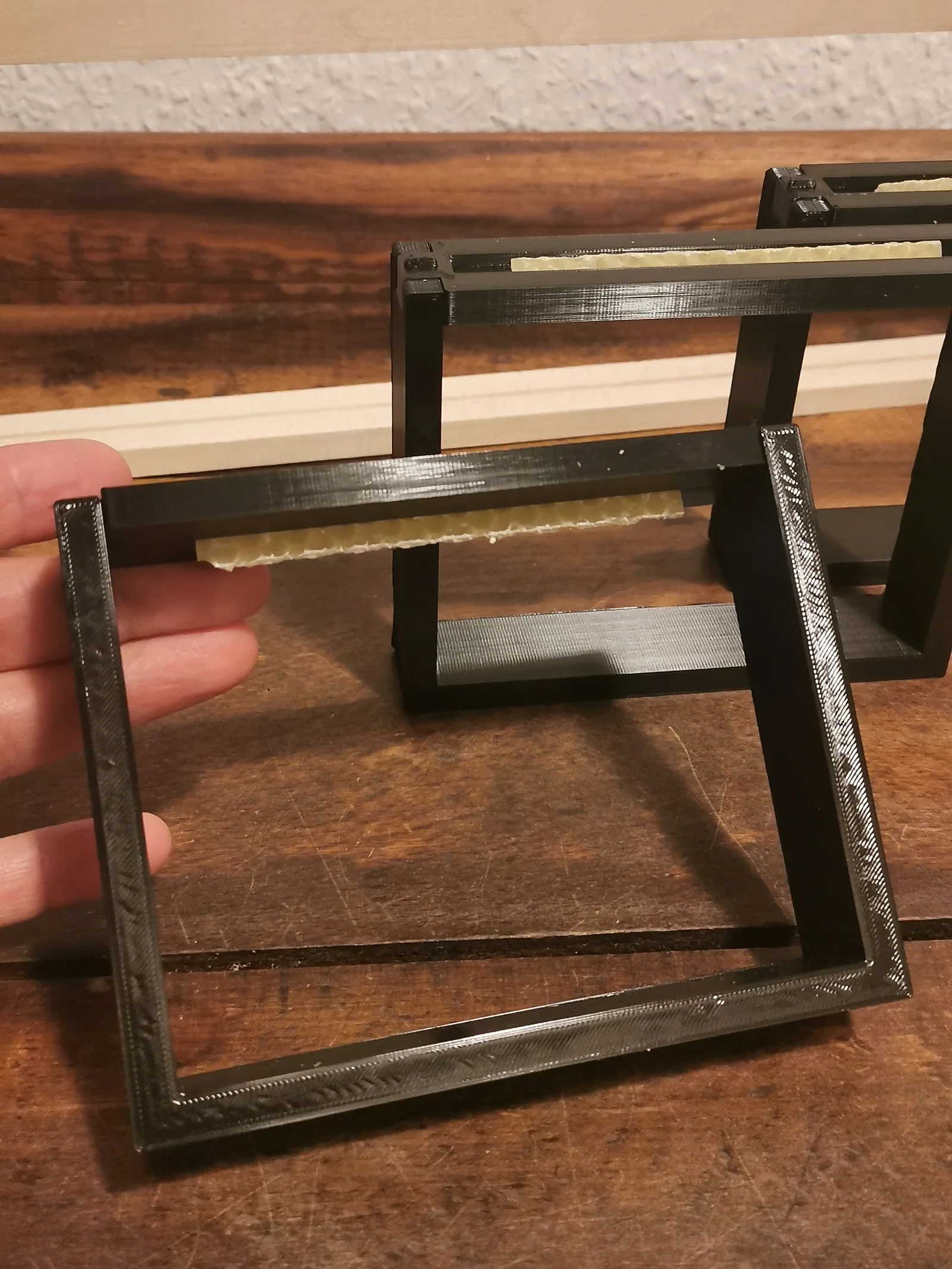

Trên thanh trên (top beam) có một khe hẹp để cài một dải sáp ong mỏng ban đầu. Mục đích là để “định hướng” cho ong xây tổ đúng chiều. Ngoài ra, thanh trên có hai “tai” nhỏ ở mặt trên để cố định (cắm) khung vào rãnh của khung gỗ bao quanh. Nhờ vậy khung nhỏ sẽ không bị rơi ra trong quá trình nuôi ong.

Khung này chỉ nên in bằng filament an toàn thực phẩm (food-safe)!

Rahmen zur Herstellung und späteren Verpackung von Wabenhonig.

Da komplette Honigwaben in der Imkerei üblicherweise zwischen 1,5 und 2 kg Honig enthalten, sind diese oftmals zu groß für einzelne Privatkunden. Aus diesem Grund wurde dieser Rahmen entworfen, welcher in die Holzrahmen des Imkers eingesetzt und in den Bienenstock eingebracht werden kann. Zur Ernte kann dieser Rahmen wieder entnommen mit einem Vakuumiergerät versiegelt werden und dient somit auch zur Stabilisierung des Wabenhonigs während des Transports.

Da in der Imkerei verschiedenste Rähmchenmaße existieren, wurde ein parametrisches Modell erstellt. Dadurch kann für das Rähmchen Höhe, Breite, Tiefe und Rahmenstärke angepasst werden, sodass es schlussendlich für verschiedene Imkersysteme eingesetzt werden kann. Das aktuelle Format eignet sich für Dadant US modifiziert und hat eine Höhe von 122 mm, eine Breite von 141.75 mm und eine Tiefe von 28 mm, sodass drei dieser Rahmen in einen Honigrahmen eingesetzt werden können.

Im Oberträger ist ein schmaler Spalt vorgesehen, in welchen ein kleiner Anfangsstreifen Bienenwachs eingesetzt werden kann. Dieser dient dazu, den Bienen die Baurichtung vorzugeben. Weiterhin besitzt der Oberträger auf der oberen Seite zwei kleine Fähnchen, mit welchem der Rahmen in der Nut des umgebenden Holzrahmens befestigt (gesteckt) wird. Dies verhindert ein Herausfallen des kleinen Rähmchens beim Imkern.

Der Rahmen sollte nur mit lebensmittelechten Filamenten gedruckt werden!
