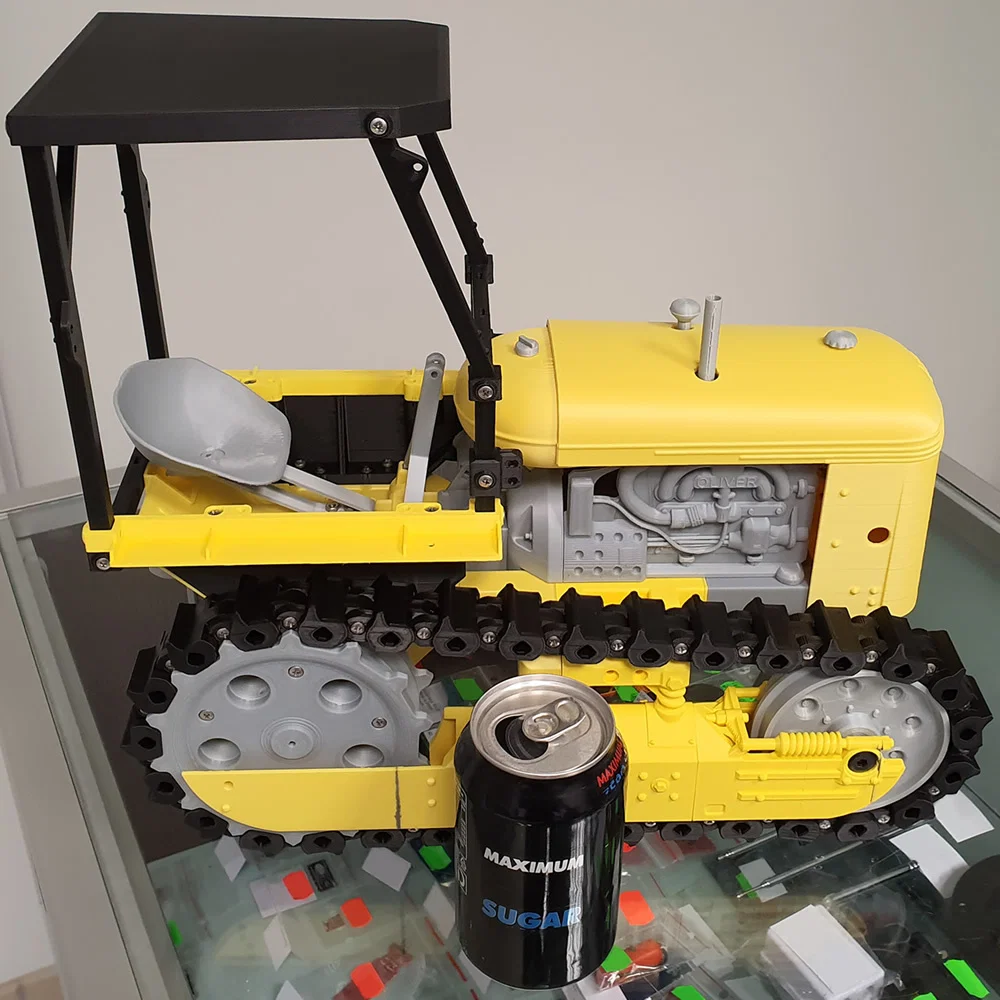

Oliver Cletrac OC3 (modular) – Máy kéo RC tỉ lệ 1:6 bản modular

Đây là phiên bản modular hơn, dựa trên mẫu Cletrac OC3 tỉ lệ 1:6 của Haggy_23 (tạo) và Ettena (remix). https://www.thingiverse.com/thing:4159135 https://www.thingiverse.com/thing:4875535

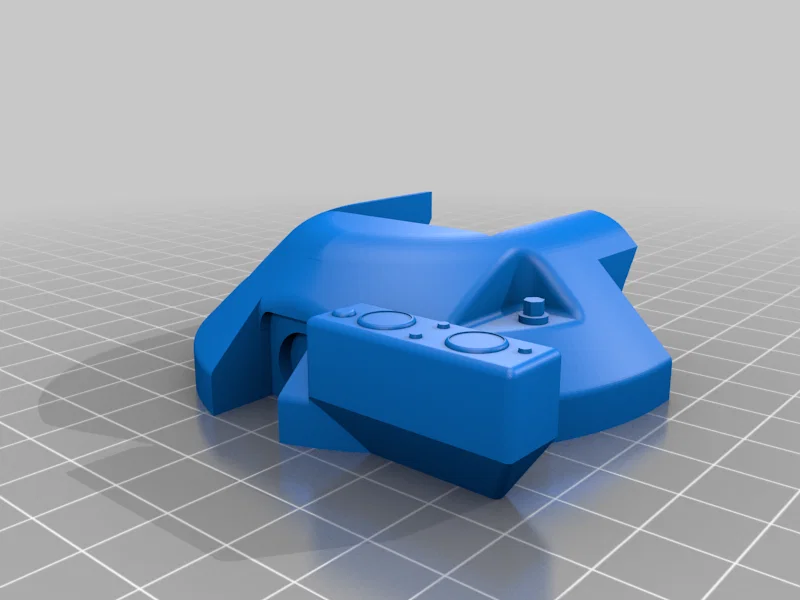

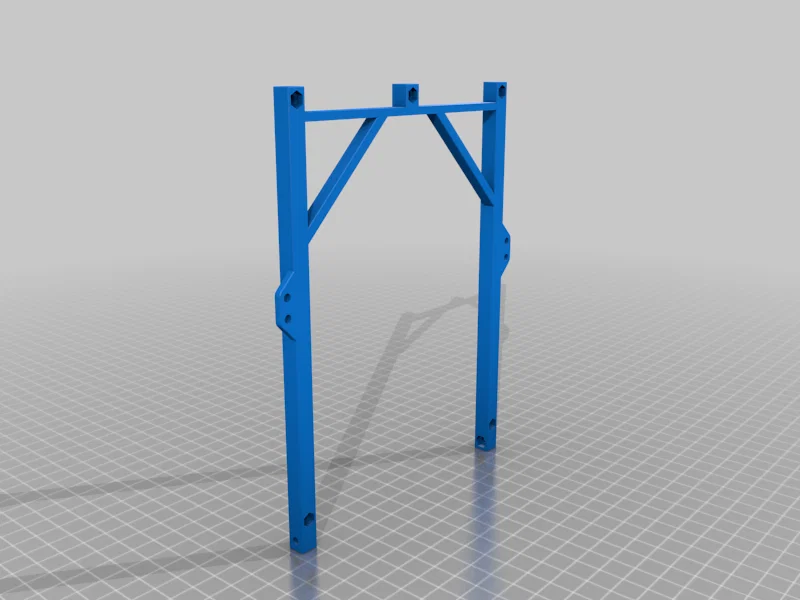

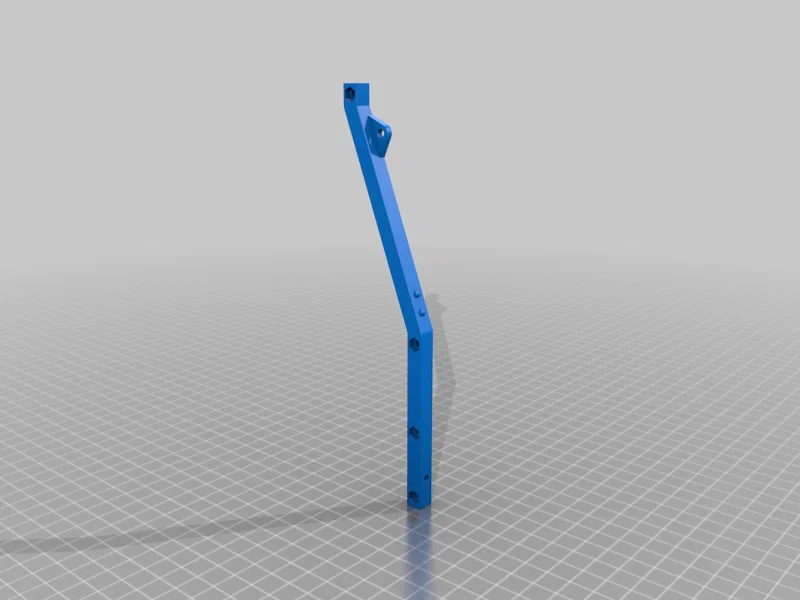

Về các chỉnh sửa ngoại hình, mình dùng hình ảnh trên internet. Có tìm được một tấm có cabin và dùng nó làm blueprint cho cabin.

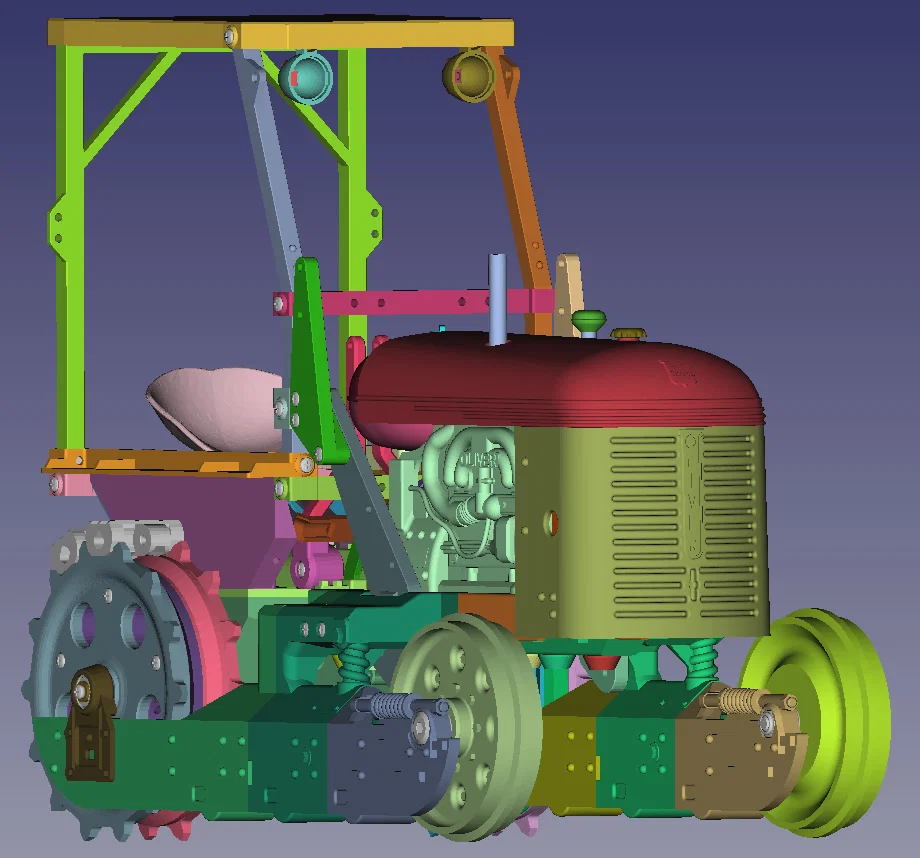

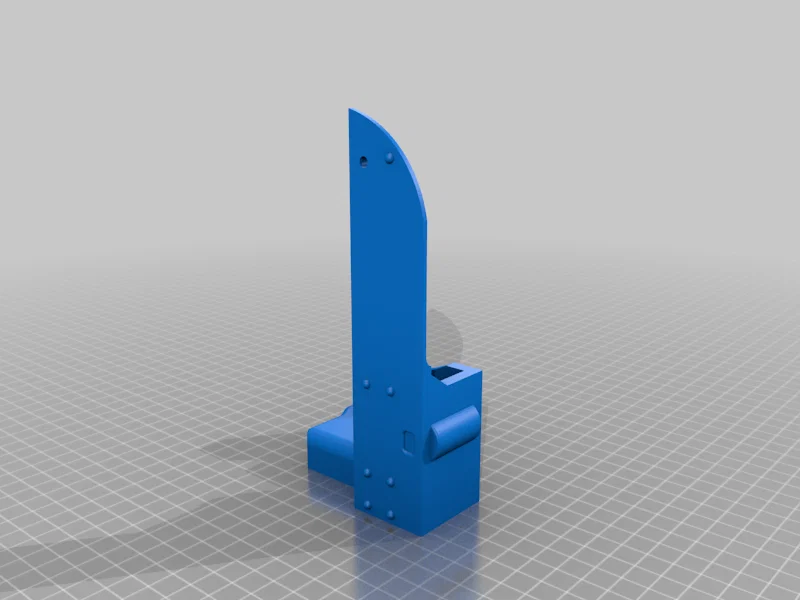

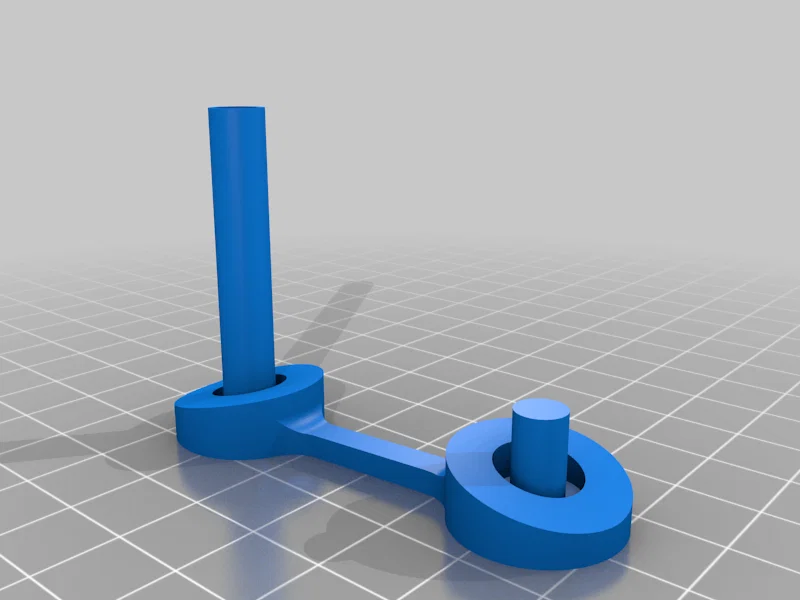

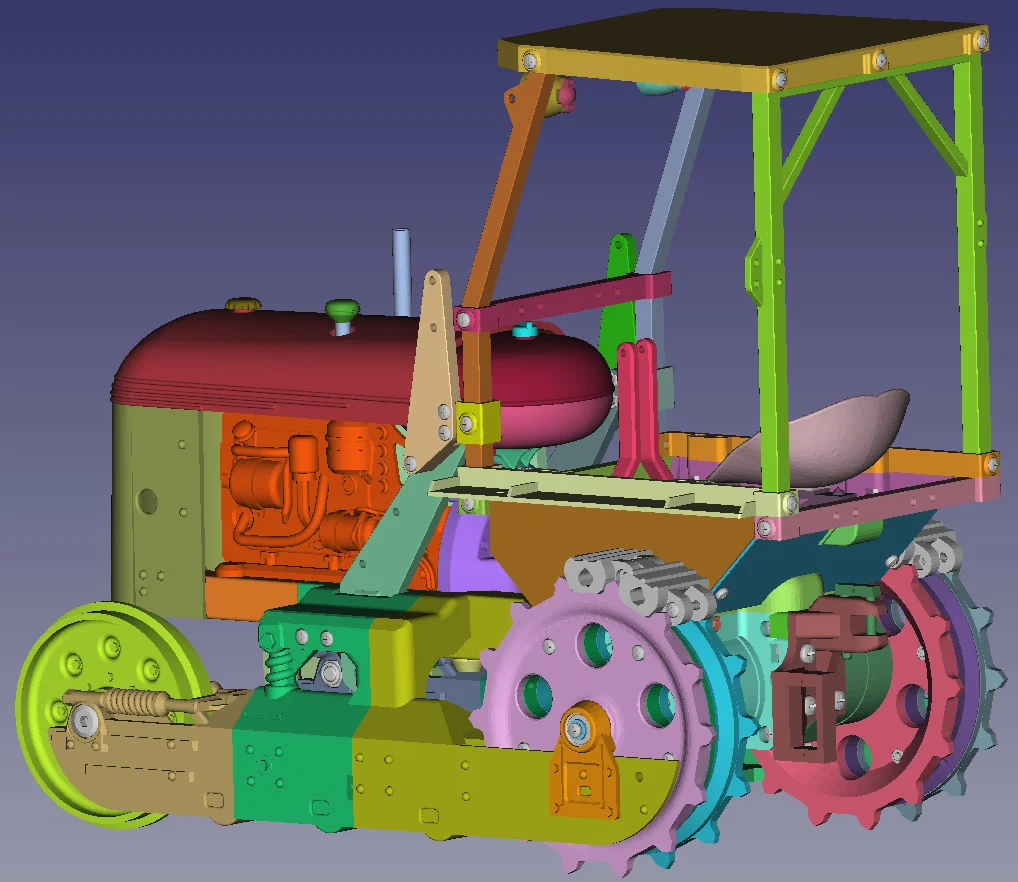

Hầu hết các chi tiết được lắp bằng bu lông và đai ốc M3. Tất cả chi tiết về từng part và hướng dẫn lắp ráp bạn có thể xem trong file FreeCAD (.FCStd). File FreeCAD này cũng bao gồm toàn bộ các part .stl để in đầy đủ. Nếu bạn có FreeCAD thì không cần tải từng file riêng lẻ.

Mình dùng motor ZGB37RG 60rpm 12V, nhưng để lực kéo (torque) tốt hơn thì khuyên dùng motor rpm thấp hơn. Với địa hình như cỏ, motor của mình hơi yếu.

Các part ít chi tiết mình in layer height 0.3mm. Các part nhỏ in 0.2mm hoặc 0.15mm. Nếu muốn chất lượng nhìn đẹp hơn thì dùng 0.15mm.

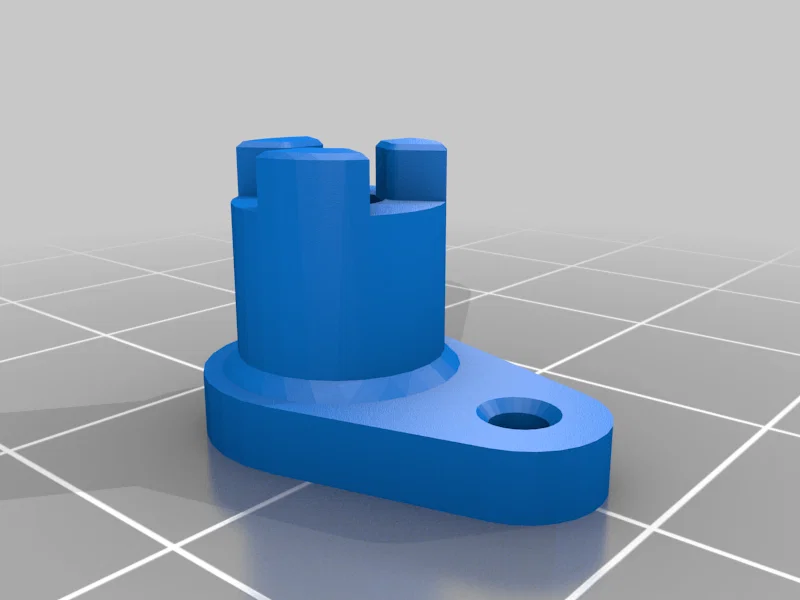

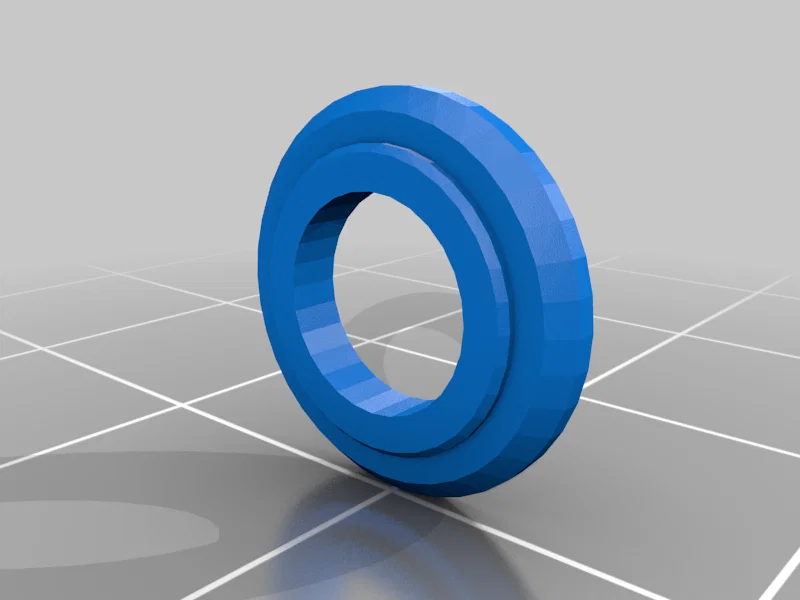

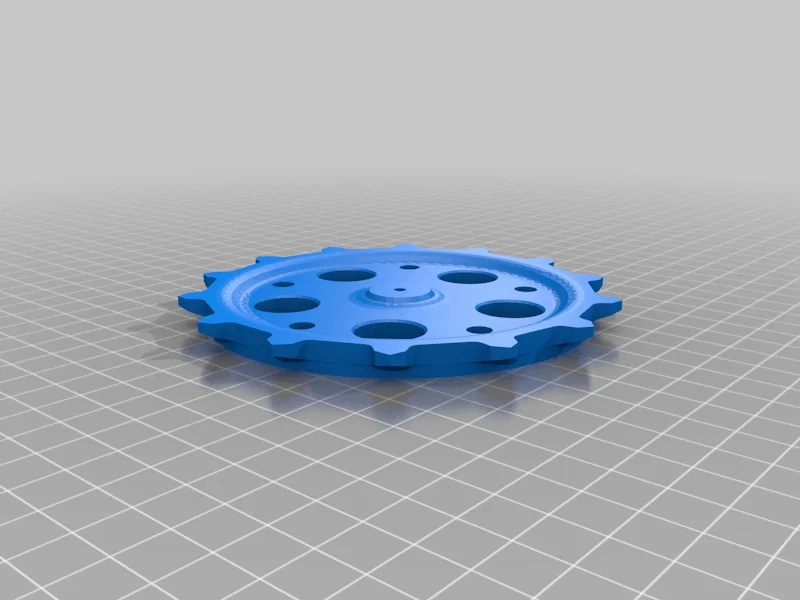

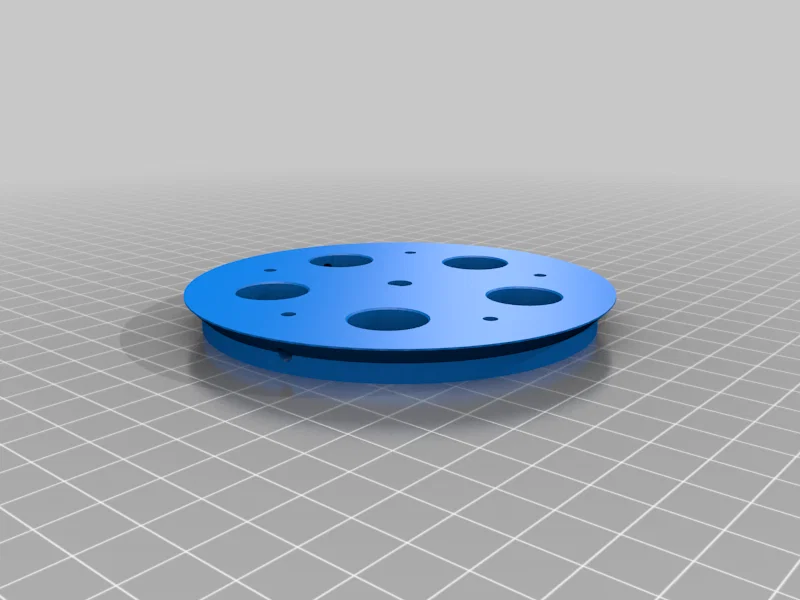

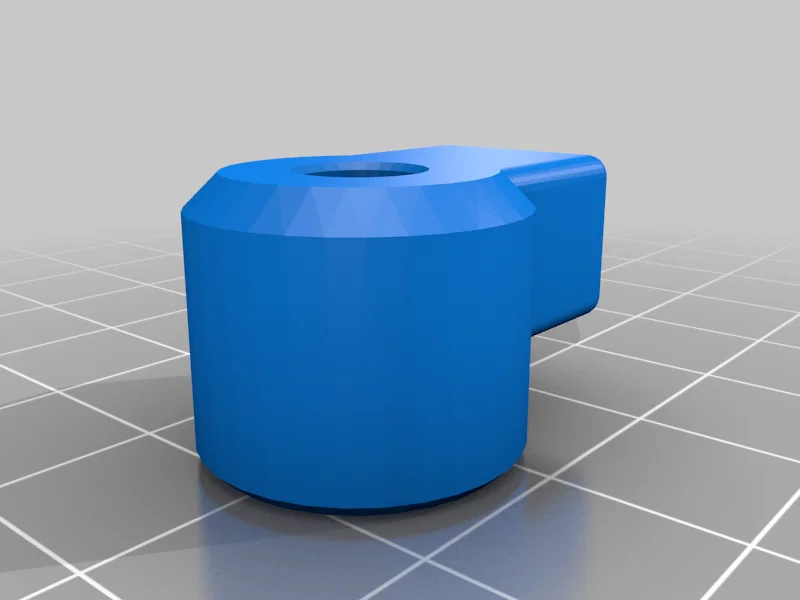

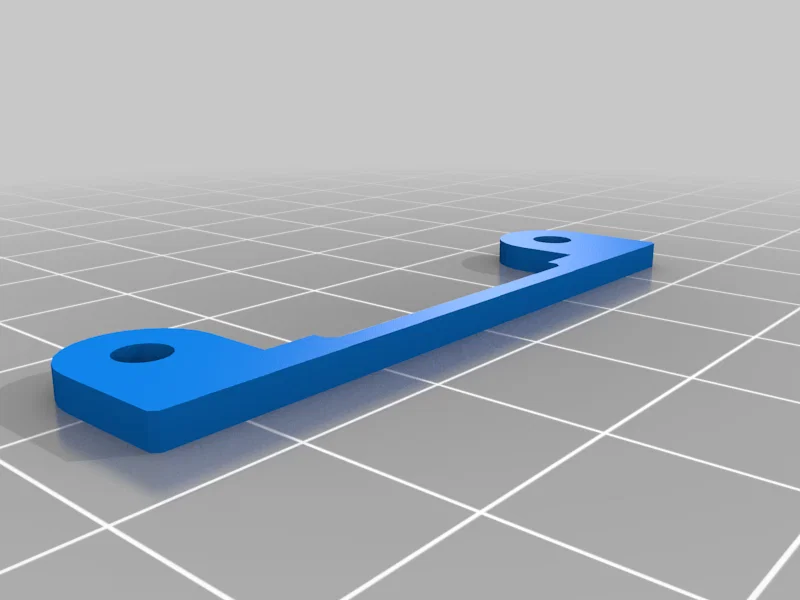

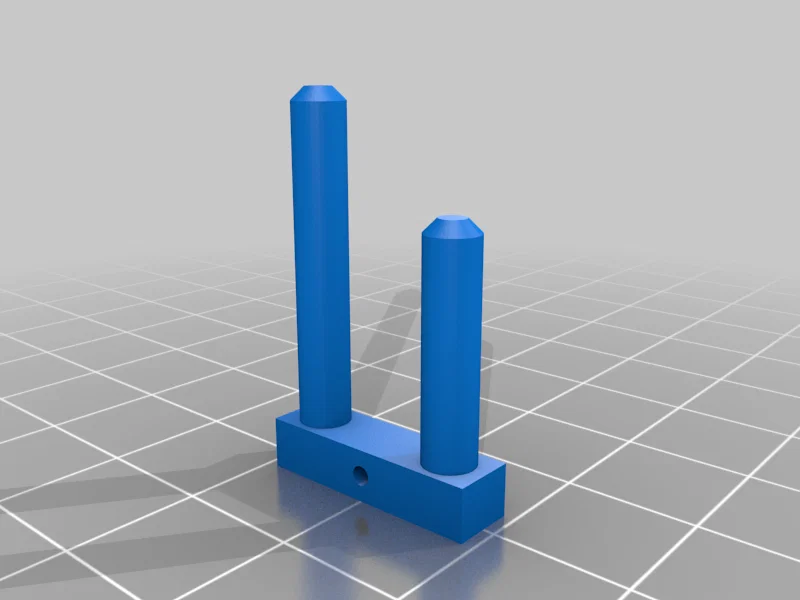

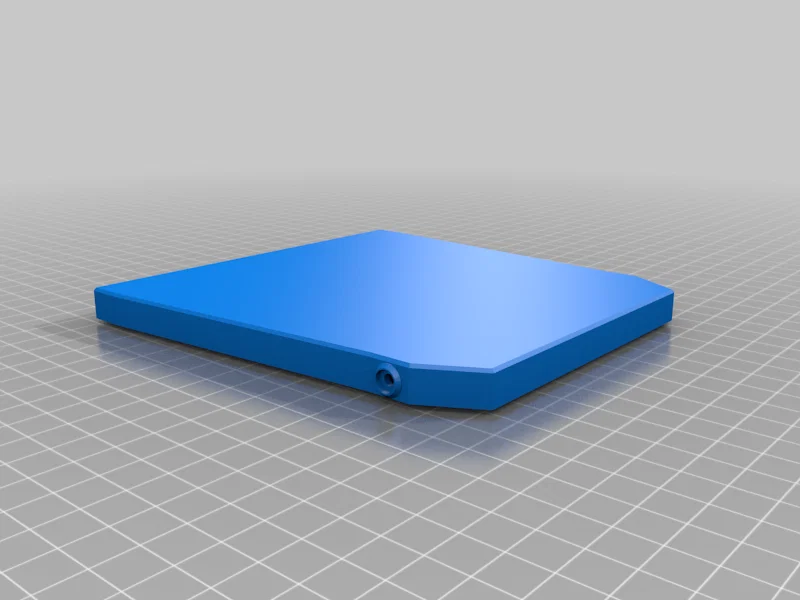

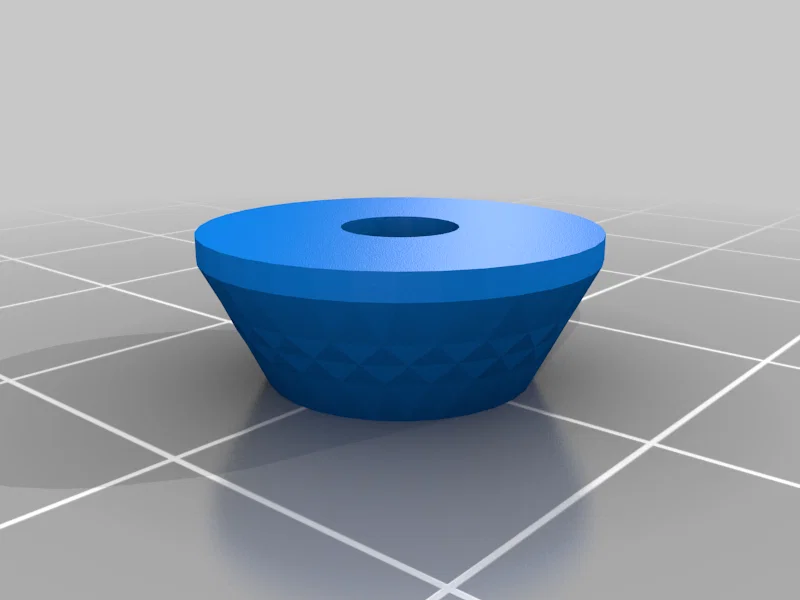

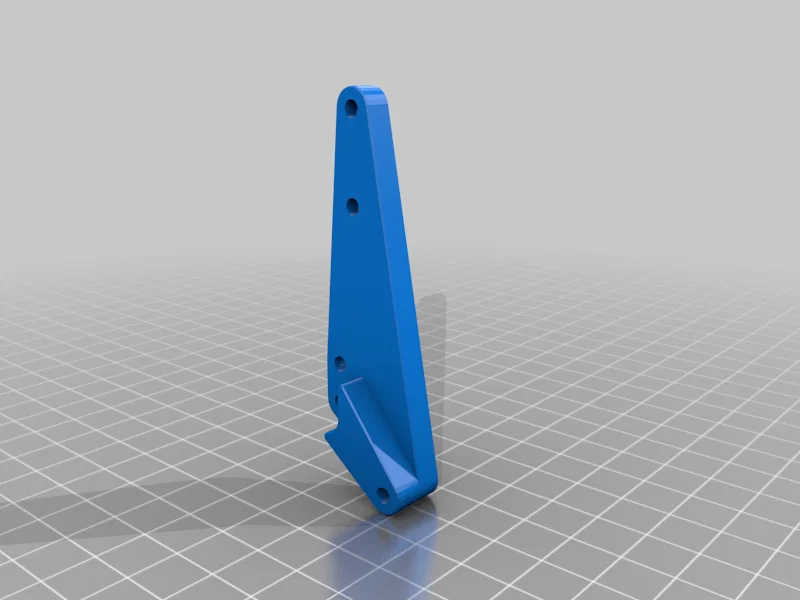

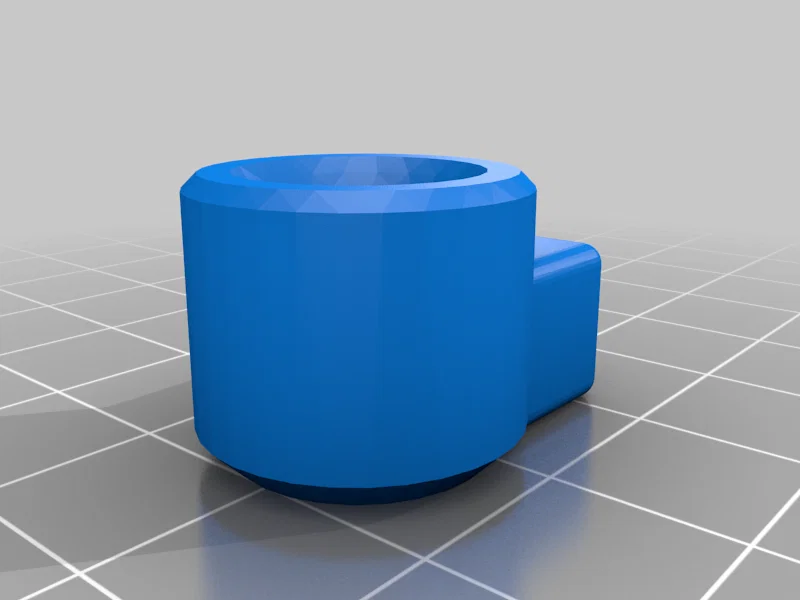

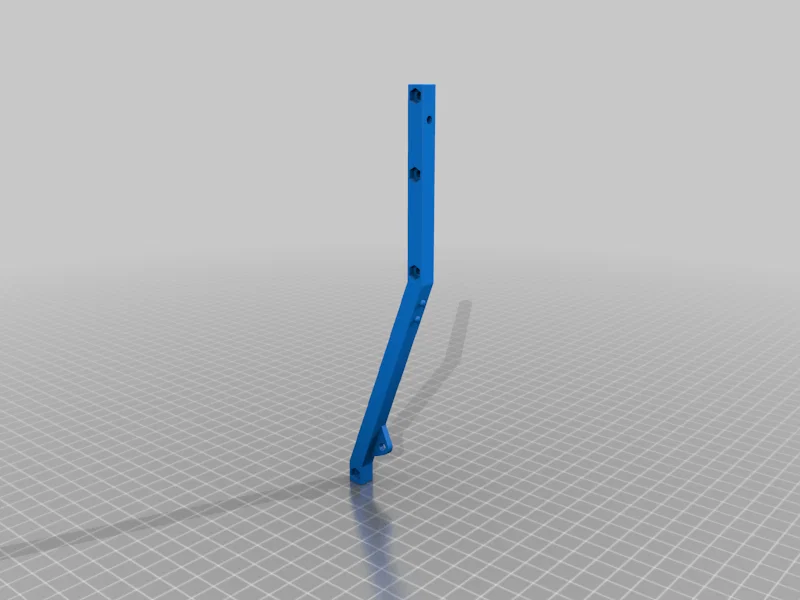

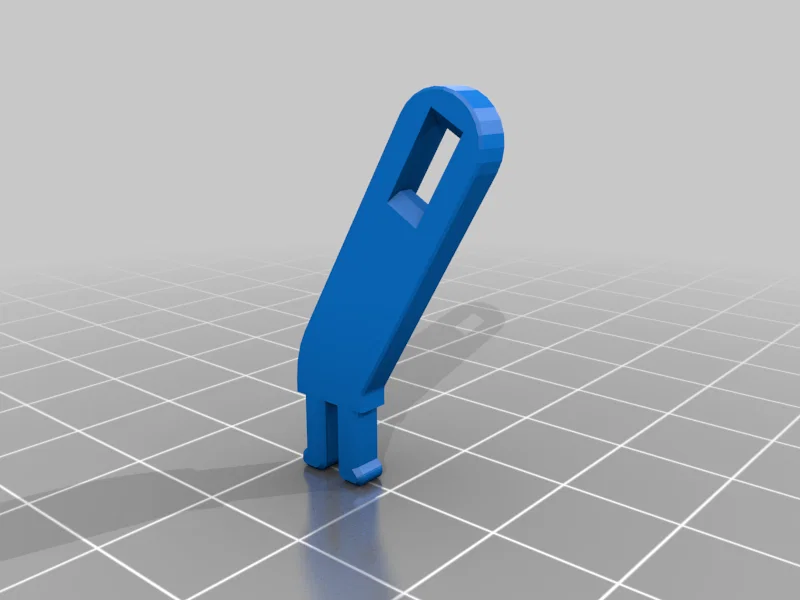

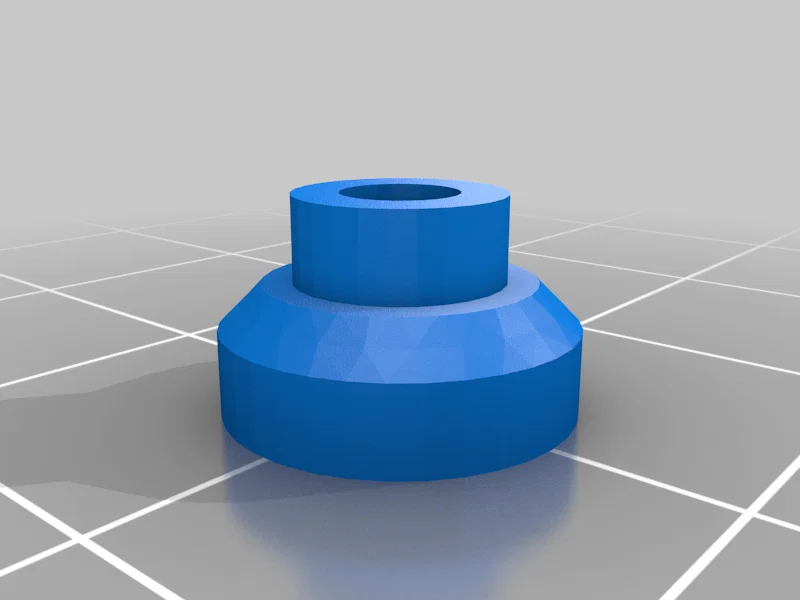

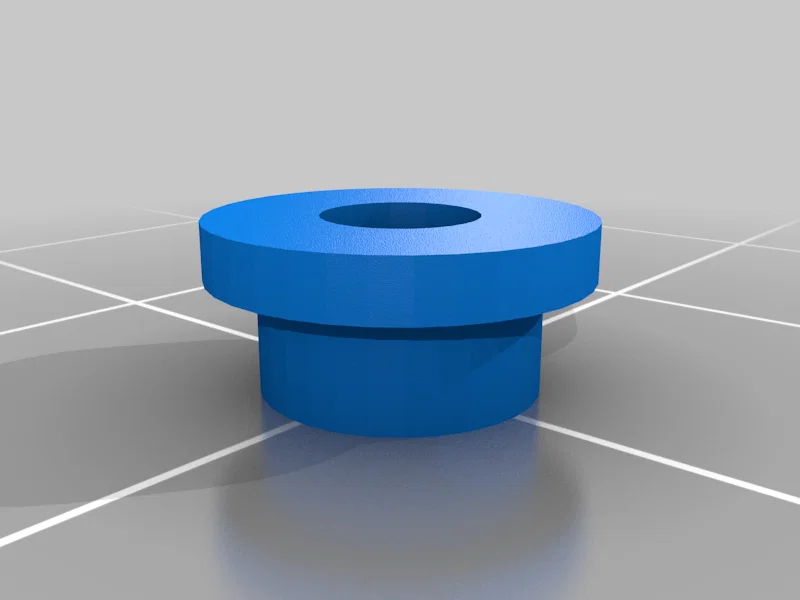

Printed parts:

• 22 x part gốc (không chỉnh sửa)
• 133 x part đã chỉnh sửa & part mới

Mechanical parts:

• 2 x bu lông M2 10mm (đèn nóc)
• 2 x đai ốc M2 (đèn nóc)
• 14 x bu lông M3 6mm (12 cái cho motor)

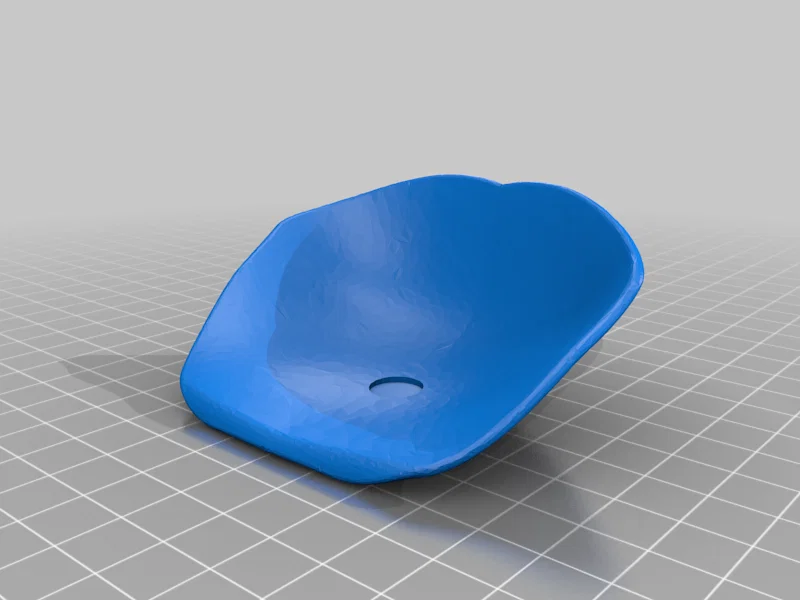

• 2 x bu lông M3 8mm (lò xo ghế)
• 12 x bu lông M3 10mm
• 17 x bu lông M3 12mm
• 6 x bu lông M3 12mm (không đầu)
• 8 x bu lông M3 14mm
• 6 x bu lông M3 16mm
• 78 x bu lông M3 18mm (62 cái cho xích)
• 9 x bu lông M3 20mm
• 3 x bu lông M3 25mm
• 8 x bu lông M3 40mm
• 79 x đai ốc M3
• 70 x đai ốc M3 (tự hãm) (62 cái cho xích)
• 18 x bu lông M4 14mm
• 18 x đai ốc M4

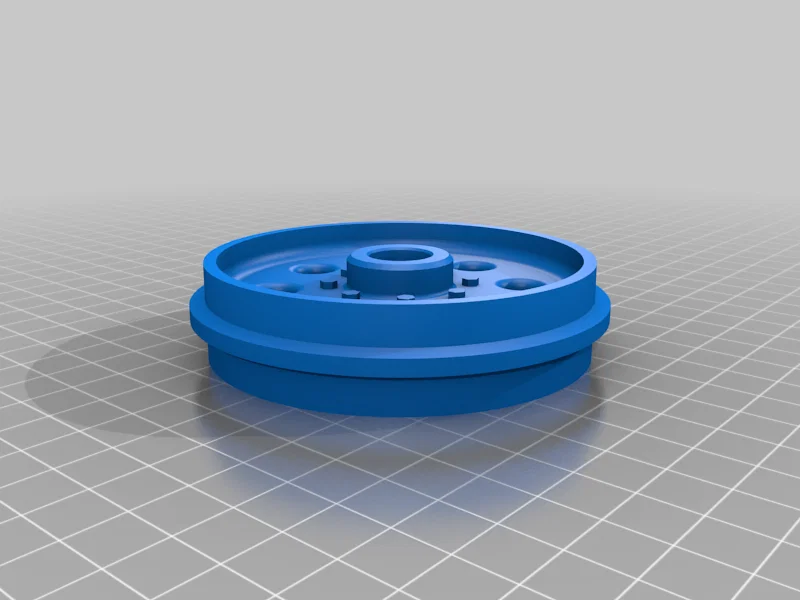

• 2 x bu lông M6 40mm (đầu chìm/countersunk) (cho bánh dẫn hướng/lead wheel)
• 2 x đai ốc M6 (tự hãm) (cho bánh dẫn hướng/lead wheel)
• 2 x motor ZGB37RG (2 cái)
• 2 x nhôm hộp vuông 10x10x220mm
• 10 x nam châm tròn 10x2mm
• 6 x vòng bi 13x5x6mm

Notes:

• Thời gian in khoảng 160 giờ (nếu chỉ dùng 1 máy in)
• Các part được thiết kế cho layer height 0.3mm hoặc 0.2mm
• Một số part in kèm brim
• Thời gian in lâu nhất cho 1 part khoảng 9 giờ (nếu dùng layer height 0.3mm)
• Mình dùng bu lông & đai ốc inox A2
• Một số part gốc cần dán lại, mình dùng keo epoxy "4 minute".
• oc3_print_mod_y_part_005 giúp tăng độ cứng nhưng không bắt buộc. Thiết kế như một miếng chờ để gắn servo (nâng cấp sau).

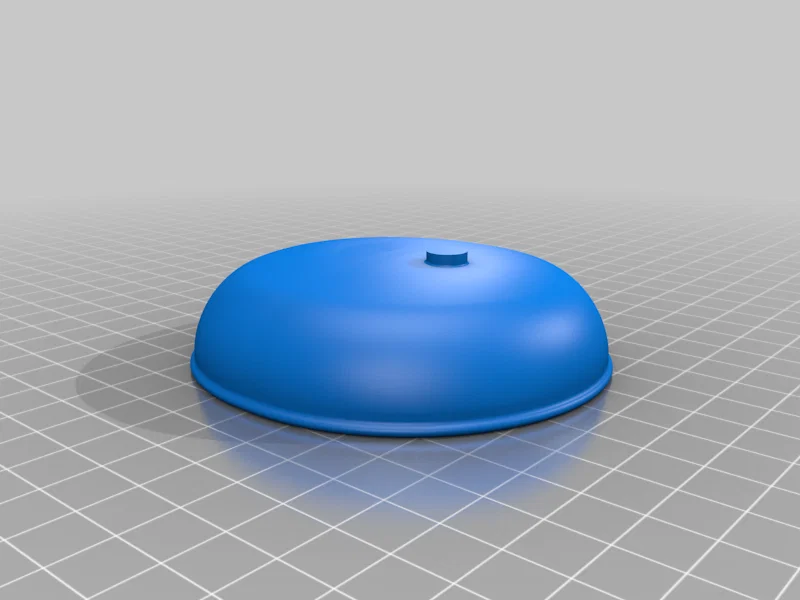

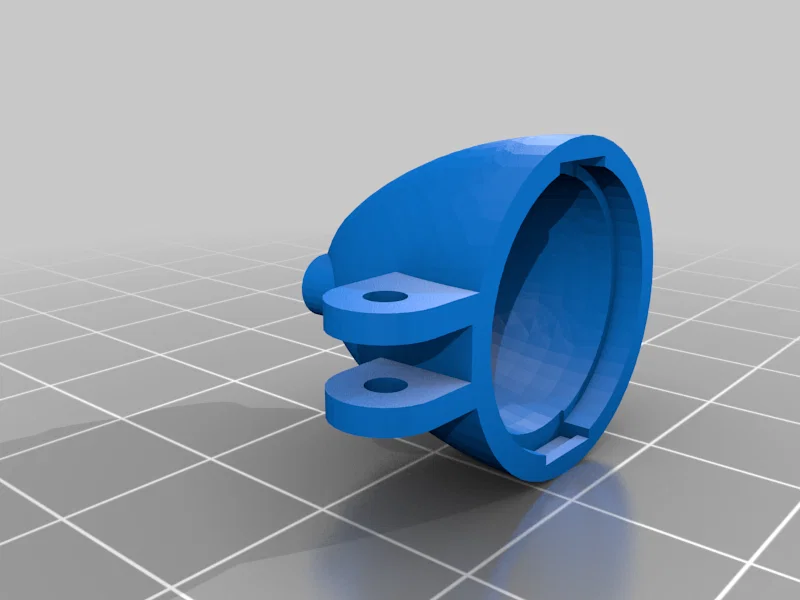

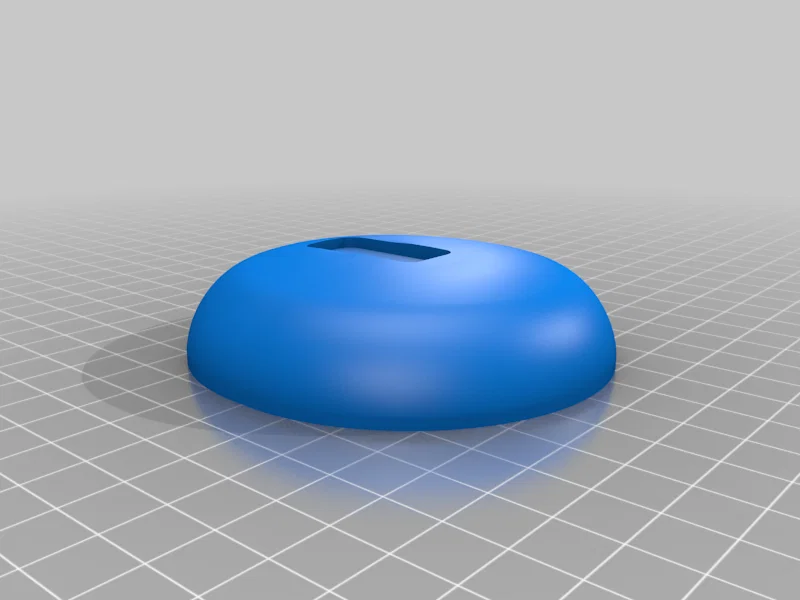

• Bạn có thể dùng LED SMD 5050 cho đèn nóc. Phần chụp đèn có thể dùng kính đèn nóc của TAMIYA High Lift truck (hoặc loại tương tự).

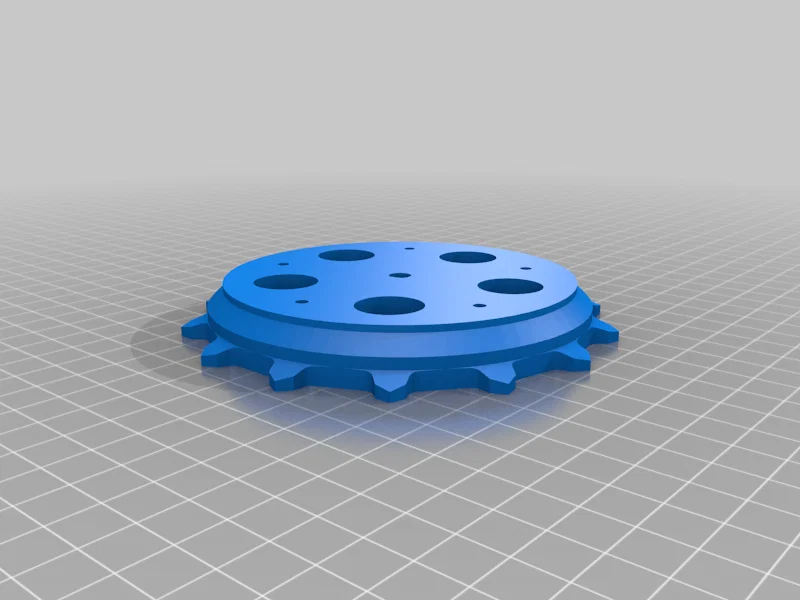

• chain_link_mod_y_left.stl & chain_link_mod_y_right.stl dựa trên thiết kế gốc. Nhưng kiểu xích này bị lắc (wobble) quá nhiều. Để ổn định hơn, dùng oc3_print_mod_y_part_072.stl & oc3_print_mod_y_part_073.stl
• Bạn cần in 31 mắt xích bên trái và 31 mắt xích bên phải.
• Hướng đặt part trong các file .stl là ngẫu nhiên. Bạn cần tự xoay/đặt cho đúng. Đa số part không cần support nếu bạn đặt đúng chiều.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Filament: gembird PLA+

Category: R/C Vehicles
