Mô hình 3D mạch điều khiển động cơ L298N Motor Drive

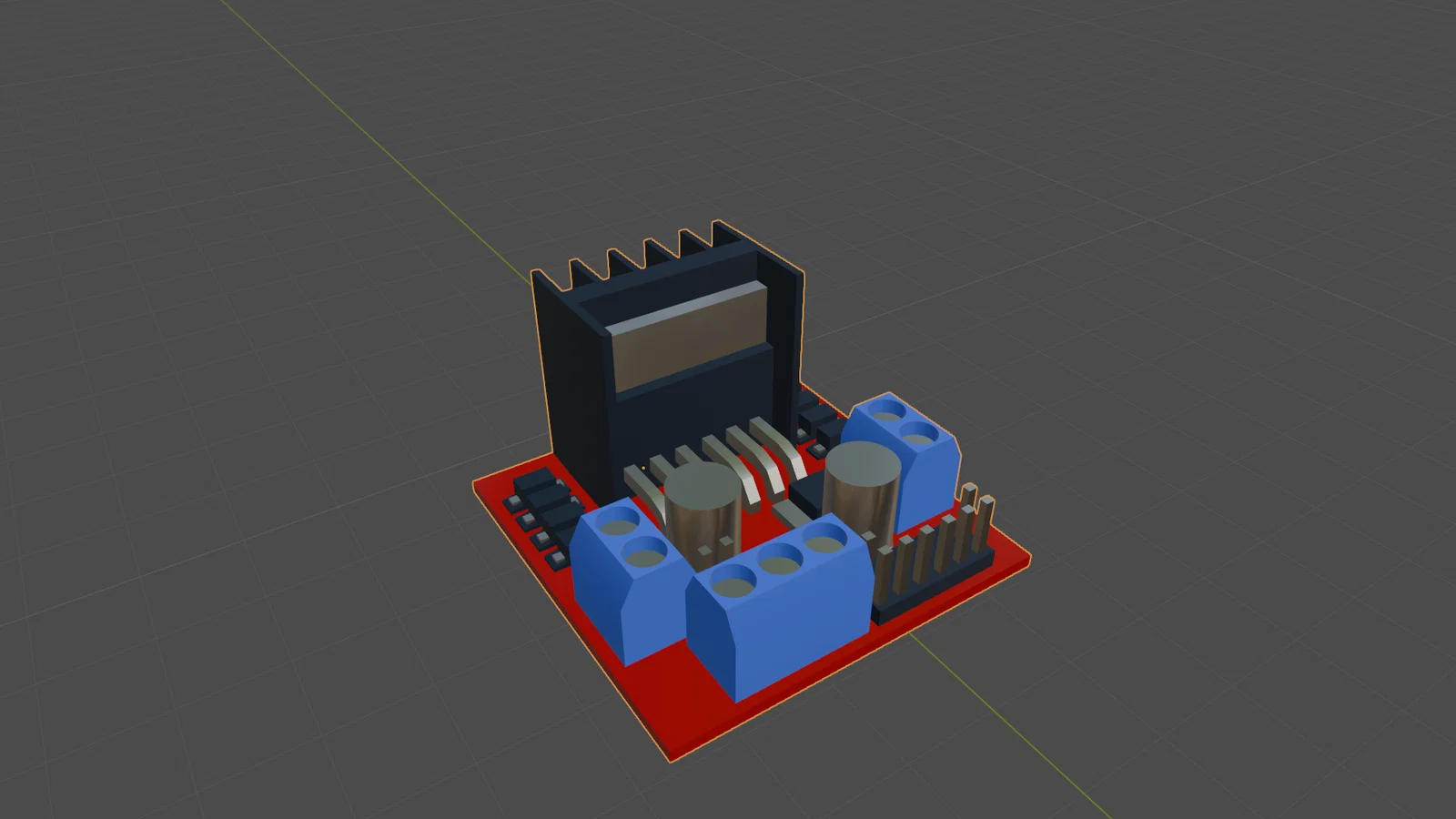

Nếu bạn là một người đam mê các dự án chế tạo robot hay tự động hóa, chắc hẳn bạn đã không còn xa lạ với module L298N Motor Drive. Đây là một bộ điều khiển động cơ DC phổ biến bậc nhất trong cộng đồng Arduino, giúp điều khiển tốc độ và chiều quay của các loại động cơ một cách dễ dàng. Mẫu 3D này được thiết kế dựa trên hình dáng thực tế của bo mạch, bao gồm đầy đủ các thành phần như khối tản nhiệt, các cầu đấu dây và cổng tín hiệu, giúp bạn dễ dàng mô phỏng, thiết kế khung vỏ hoặc hộp bảo vệ cho mạch điện trong các dự án của mình.

Việc sử dụng mẫu in 3D này mang lại rất nhiều tiện ích trong quá trình phát triển sản phẩm. Thay vì phải cầm trực tiếp bảng mạch thực tế để đo đạc và căn chỉnh kích thước cho giá đỡ hay thùng chứa, bạn có thể sử dụng file này để thiết kế chính xác vị trí bắt vít, khoảng cách giữa các linh kiện và các lỗ chờ dây điện. Điều này giúp tiết kiệm thời gian, hạn chế sai sót trong quá trình gia công và đảm bảo thẩm mỹ cho toàn bộ thiết bị điện tử sau khi hoàn thiện.

Dưới đây là một số đặc điểm và lưu ý quan trọng khi bạn muốn ứng dụng mẫu in này:

• Tái tạo chân thực: Mẫu 3D mô phỏng chi tiết cấu trúc L298N, từ khối nhôm tản nhiệt đến vị trí các cổng kết nối xanh dương đặc trưng.
• Hỗ trợ thiết kế vỏ hộp: Giúp bạn dễ dàng dựng khung hoặc hộp bảo vệ để che chắn các linh kiện điện tử, tránh va chạm và chập mạch không đáng có.
• Kiểm tra bố cục: Cực kỳ hữu ích khi bạn đang lắp đặt nhiều module cùng lúc trong một thùng máy chật hẹp, giúp xác định xem linh kiện có vừa vặn hay không.
• Khuyến nghị in 3D: Đối với các linh kiện nhỏ và chi tiết như thế này, bạn nên ưu tiên sử dụng nhựa PLA hoặc PETG để đảm bảo độ sắc nét. Bạn có thể cài đặt chiều cao lớp (layer height) từ 0.12mm đến 0.16mm để các chi tiết nhỏ như chân cắm được in ra chính xác nhất.
• Lưu ý: Mẫu này được thiết kế chủ yếu để mô phỏng và lên bản vẽ kỹ thuật, vì vậy hãy kiểm tra kỹ kích thước sau khi xuất file để khớp hoàn hảo với bảng mạch L298N mà bạn đang sở hữu ngoài thực tế.

Sử dụng mẫu 3D này sẽ giúp các dự án Arduino của bạn trở nên chuyên nghiệp hơn. Bạn có thể in ra để làm mẫu thử nghiệm (mockup) hoặc tích hợp trực tiếp vào phần mềm thiết kế để tối ưu không gian lắp đặt. Hy vọng mô hình này sẽ là trợ thủ đắc lực cho công việc sáng tạo của bạn.
