E-Revo 1/16 Upright (Upright/Steering Knuckle thay thế)

Tác giả DoctorDredd

Lượt tải
176
Lượt thích
21
Lượt coi
1.054
Tải tất cả (.zip)· 5 file · 50 MB· 50 MB

File 5 50 MB

  • Upright_V2_LH_RH_Nut_1777483705.3mf3MF · 11,2 MB
  • Upright_V2_RH_1777483707.stlSTL · 17,3 MB
  • Upright_V2_LH_1777483709.stlSTL · 17,3 MB
  • Nut_V1_1777483711.stlSTL · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#352473
Danh mục
DIY
Ngày đăng

Mô tả

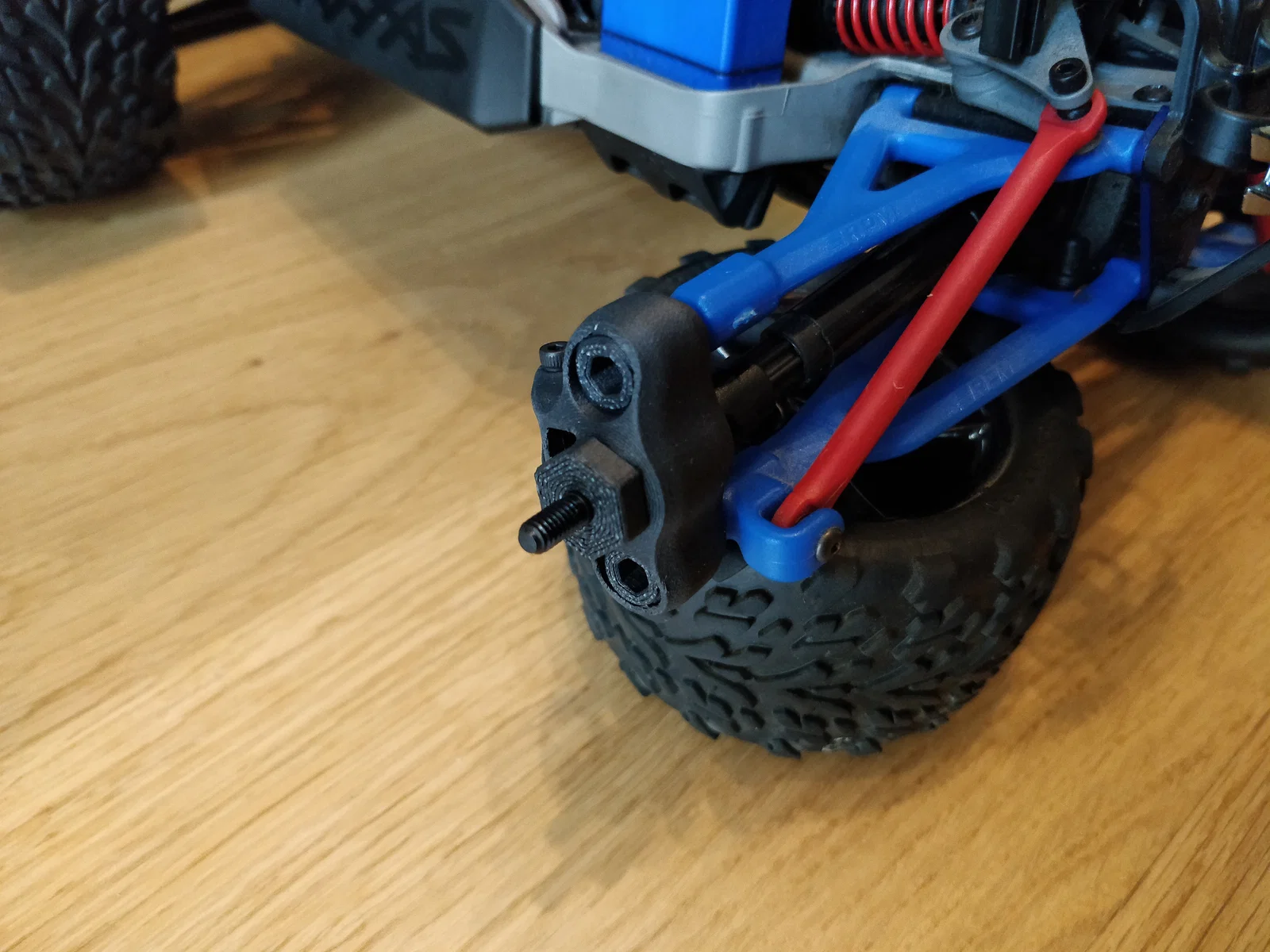

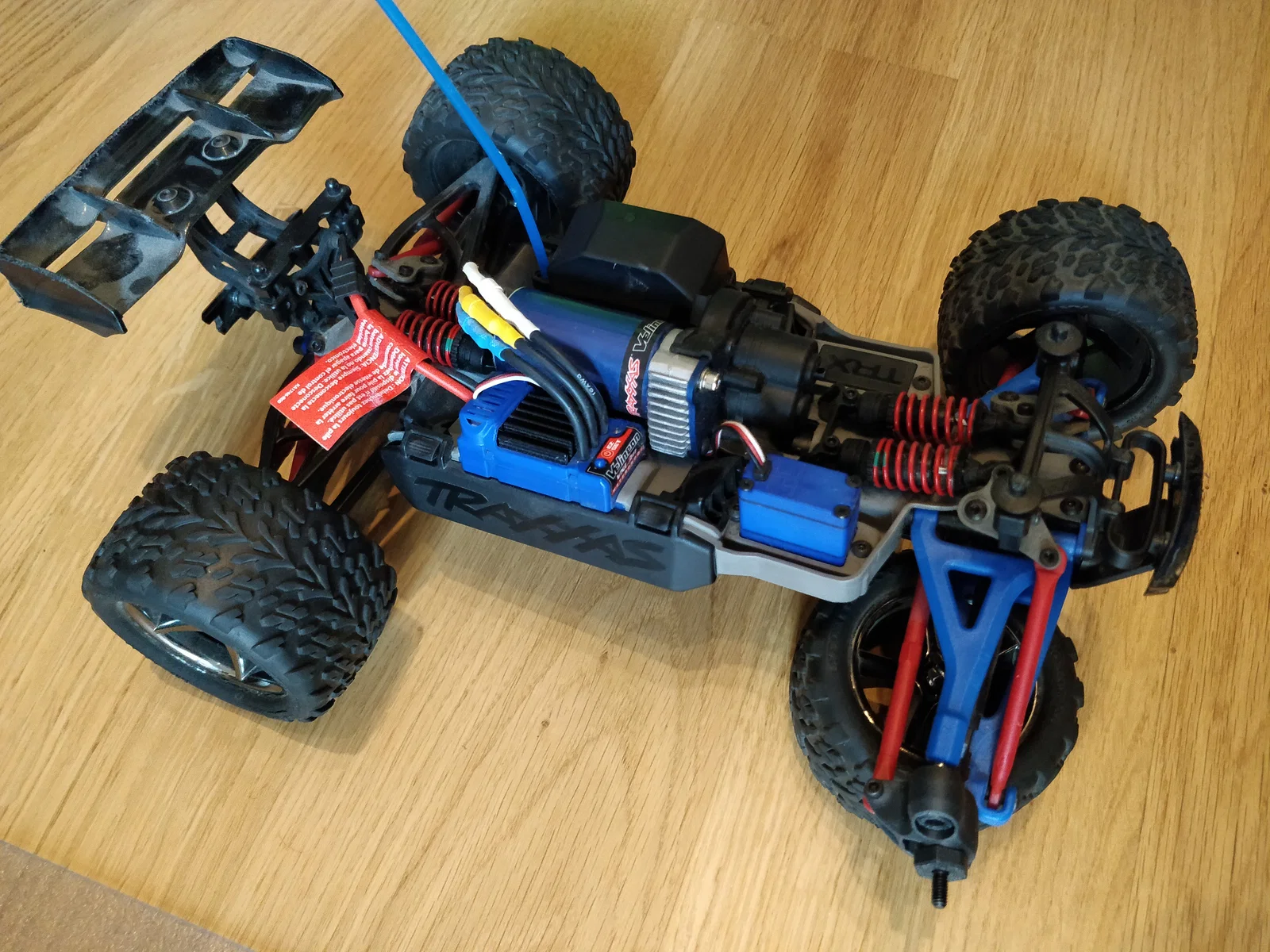

Đây là bản in thay thế cho cụm upright / steering knuckle trước và sau của Mini E-Revo 1/16.

Mẫu này dùng đai ốc (threaded nuts) để chỉnh độ rơ (backlash) của các khớp cầu (spherical) ở tay đòn trên và dưới. Lưu ý đừng siết quá chặt để tránh bị kẹt (binding) và làm lực lái tăng cao.
Dùng Loctite cho phần ren là một lựa chọn hay để tránh tự lỏng ra. Bạn cũng có thể chấm một ít mỡ vào các khớp cầu để giảm ma sát.

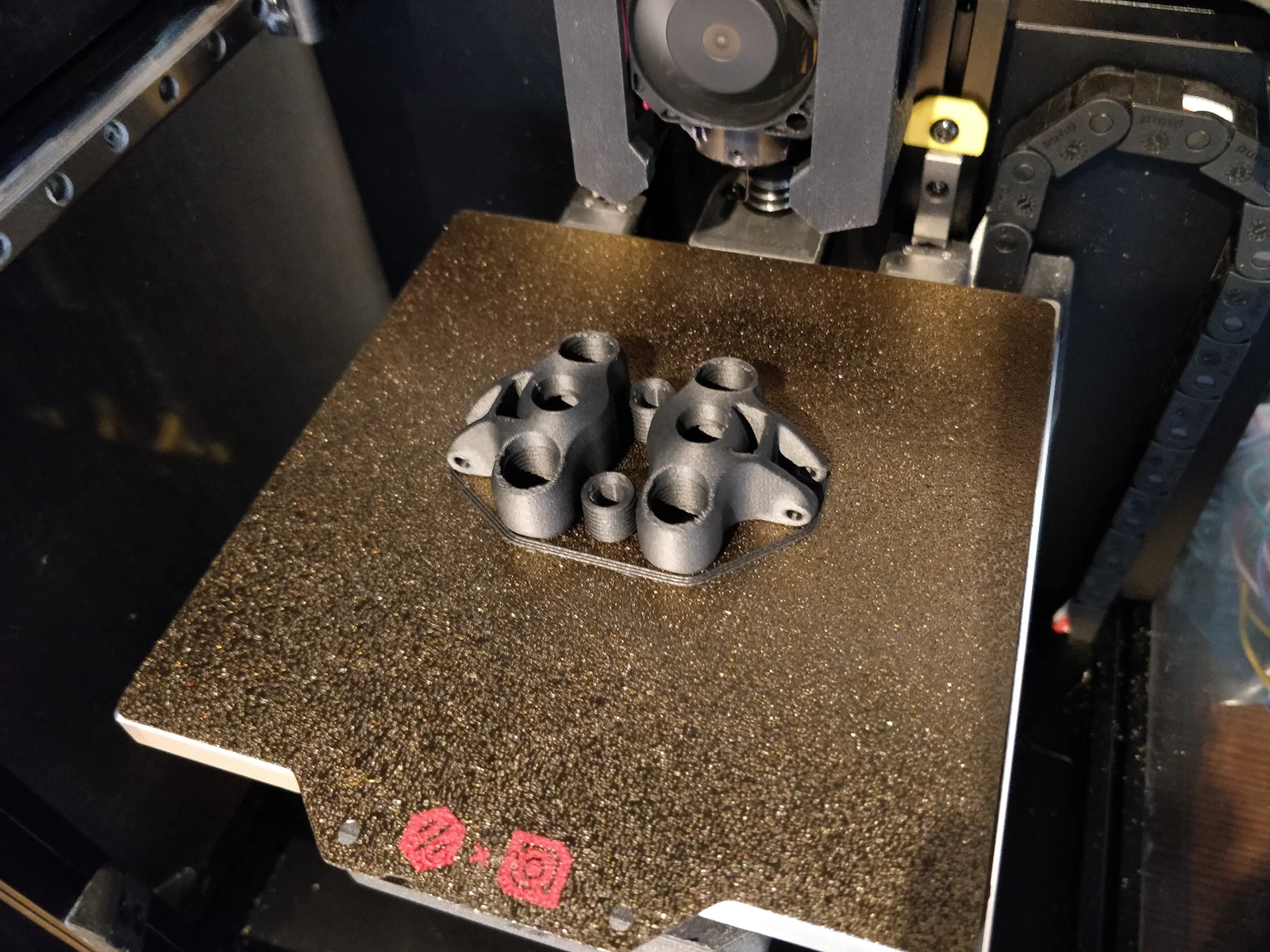

Hiện các chi tiết vẫn đang ở giai đoạn test và đã được in bằng Prusament PC-CF với nozzle 0.4mm và layer height 0.1mm.
10 lớp Top/Bottom
4 Perimeters
40% Infill

không cần supports

Nhớ canh/tune filament cho chuẩn vì các chi tiết này cần độ chính xác kích thước tốt để lắp vừa vòng bi bánh xe.

2024-03-08: Đã thêm file .stp cho ai muốn chỉnh sửa theo nhu cầu cá nhân.
