Khay Gridfinity gắn nam châm bên trong (Internal Magnet Bins)

Tổng quan

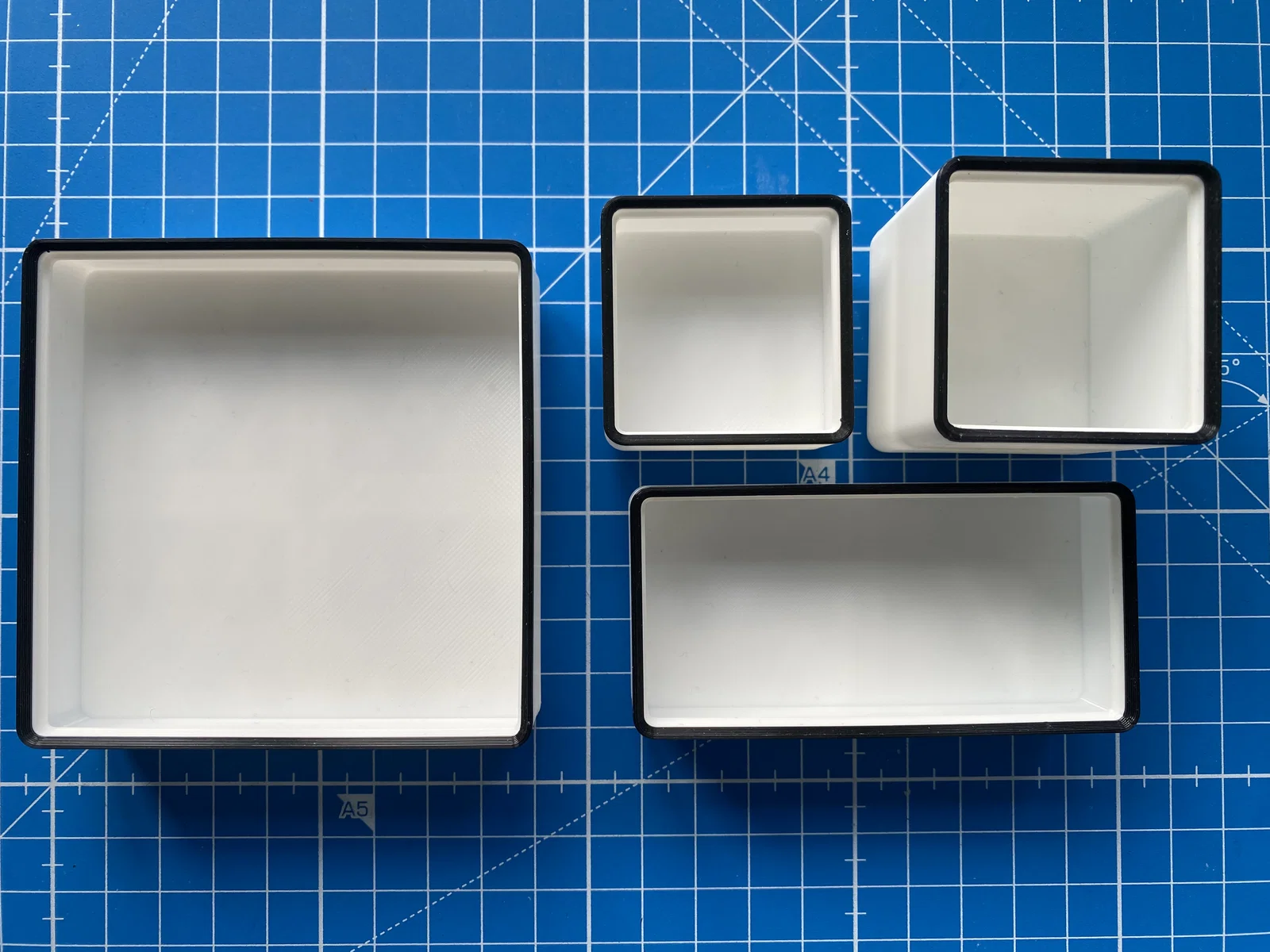

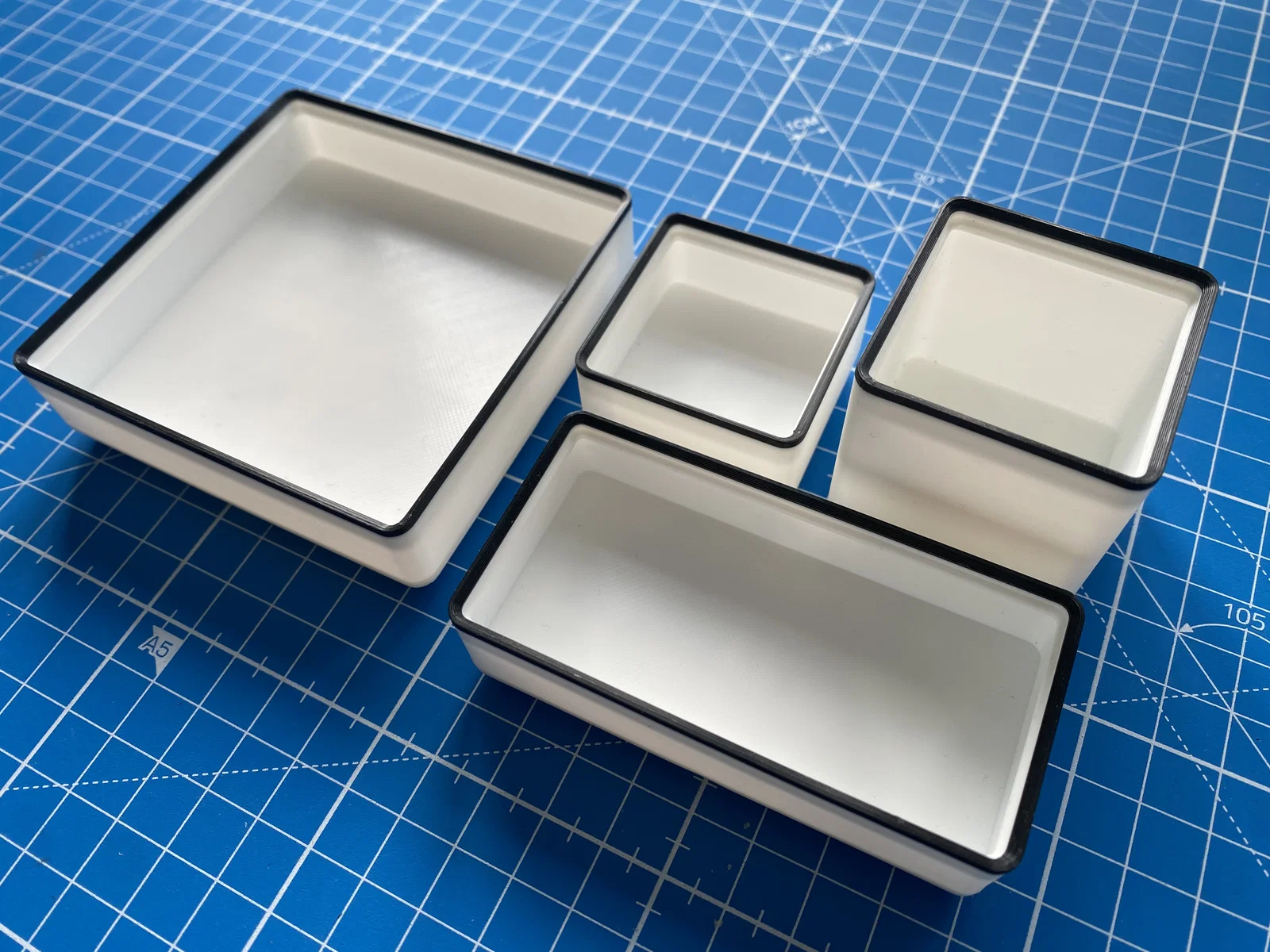

Bộ sưu tập các khay Gridfinity này đều có nam châm nằm bên trong bản in, nên bạn không cần dùng keo dán. Có nhiều kích thước từ 1x1x1 tới 5x5x6. Nếu bạn muốn làm kích thước khay khác mà mẫu này chưa có, dùng Onshape Gridfinity template của mình tại đây.

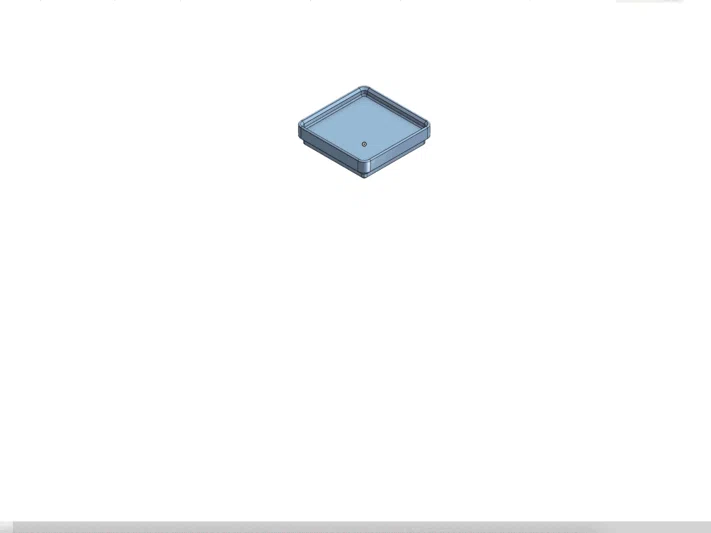

Bạn có thể chỉnh kích thước và các tính năng khác như label, curved lip và filled in. Bạn cũng có thể chỉnh mẫu cho đúng loại nam châm bạn đang có bằng cách vào thư mục ‘Driving Variables folder’ và đổi ‘Magnet_Diameter’ cùng ‘Magnet_Thickness’.

Hướng dẫn in

In với infill thấp (5-15%) và layer height cao (0.2-0.32mm).

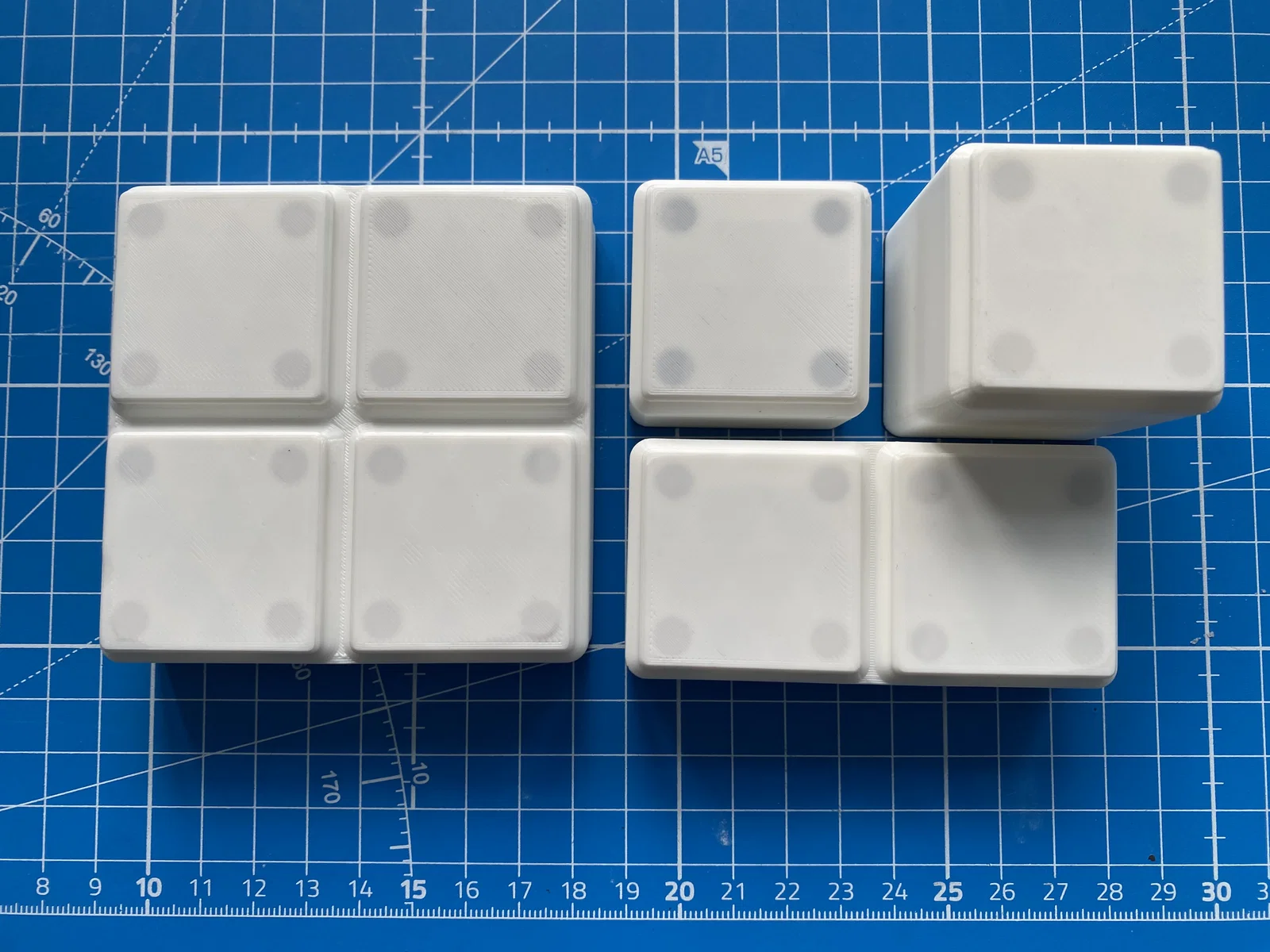

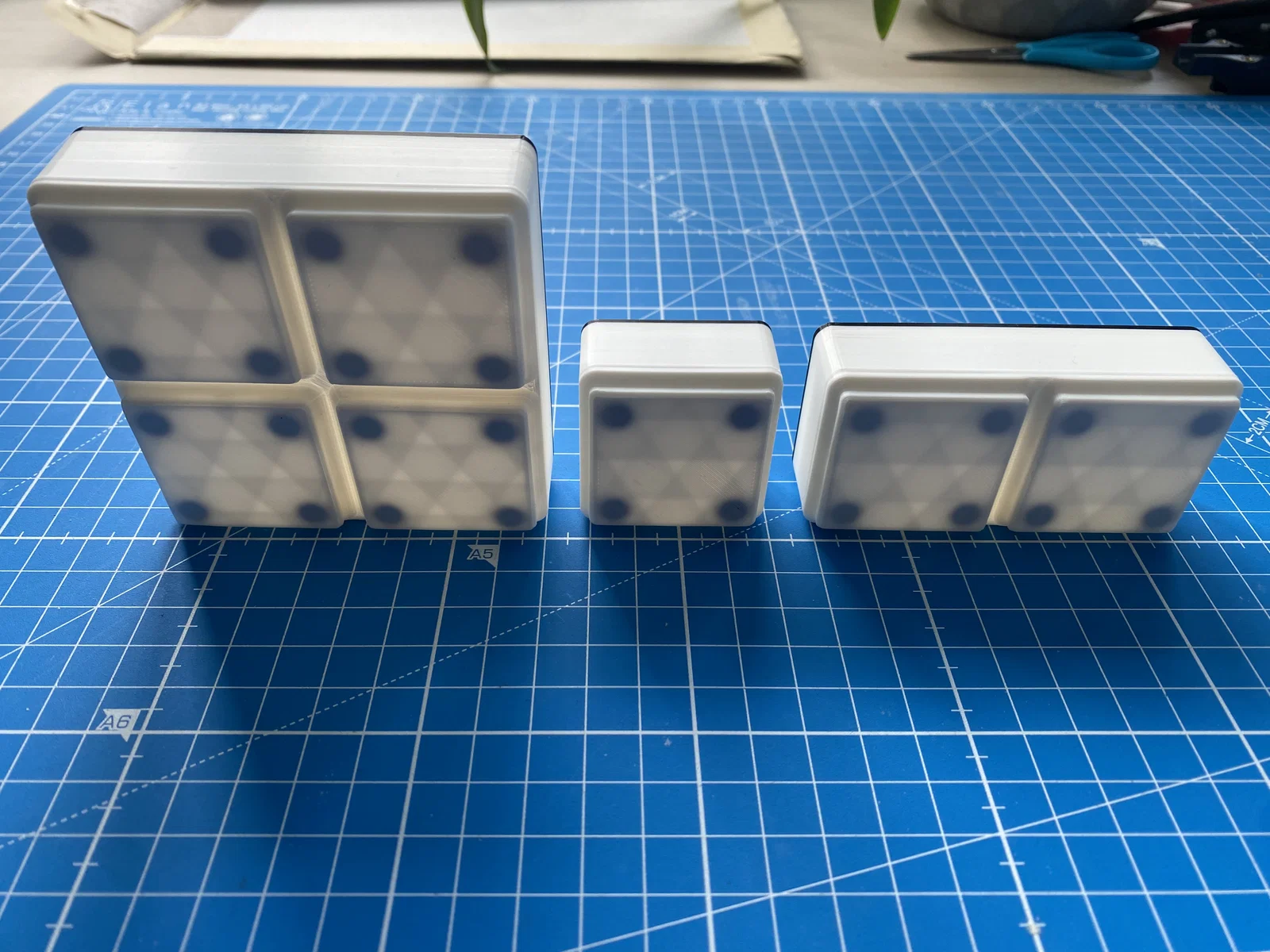

Nam châm bên trong (Internal magnets)

Để gắn nam châm vào bên trong bản in kiểu internal magnets, bạn có thể pause khi thành của lỗ nam châm đã đủ cao để đầu đùn (extruder) không va chạm, rồi đặt 4 viên nam châm 6x2 hoặc 6x3 vào các lỗ. (Chấm một ít keo CA vào mỗi lỗ có thể giúp nam châm không bị lắc).

Hoặc bạn có thể thêm lệnh tạm dừng ngay trong slicer tại một layer bạn chọn. Cách làm: slice model, rồi kéo thanh trượt layer đến layer nằm ngay phía trên phần lỗ nam châm. Tiếp theo, nhấp chuột phải vào biểu tượng ‘+’ cạnh thanh trượt layer và chọn ‘Add pause print (M25 ; pause print)’. Trong lúc in, khi đến layer đã chọn, máy sẽ đưa hotend về vị trí dock. Lúc này đặt nam châm vào đúng lỗ và nhớ canh cực (polarity) cho tương thích với các khay khác của bạn. Nhỏ một giọt keo CA có thể giúp nam châm không bị lắc. Bấm ‘resume’ trên máy in để tiếp tục.
