Mô tả

Tổng quan

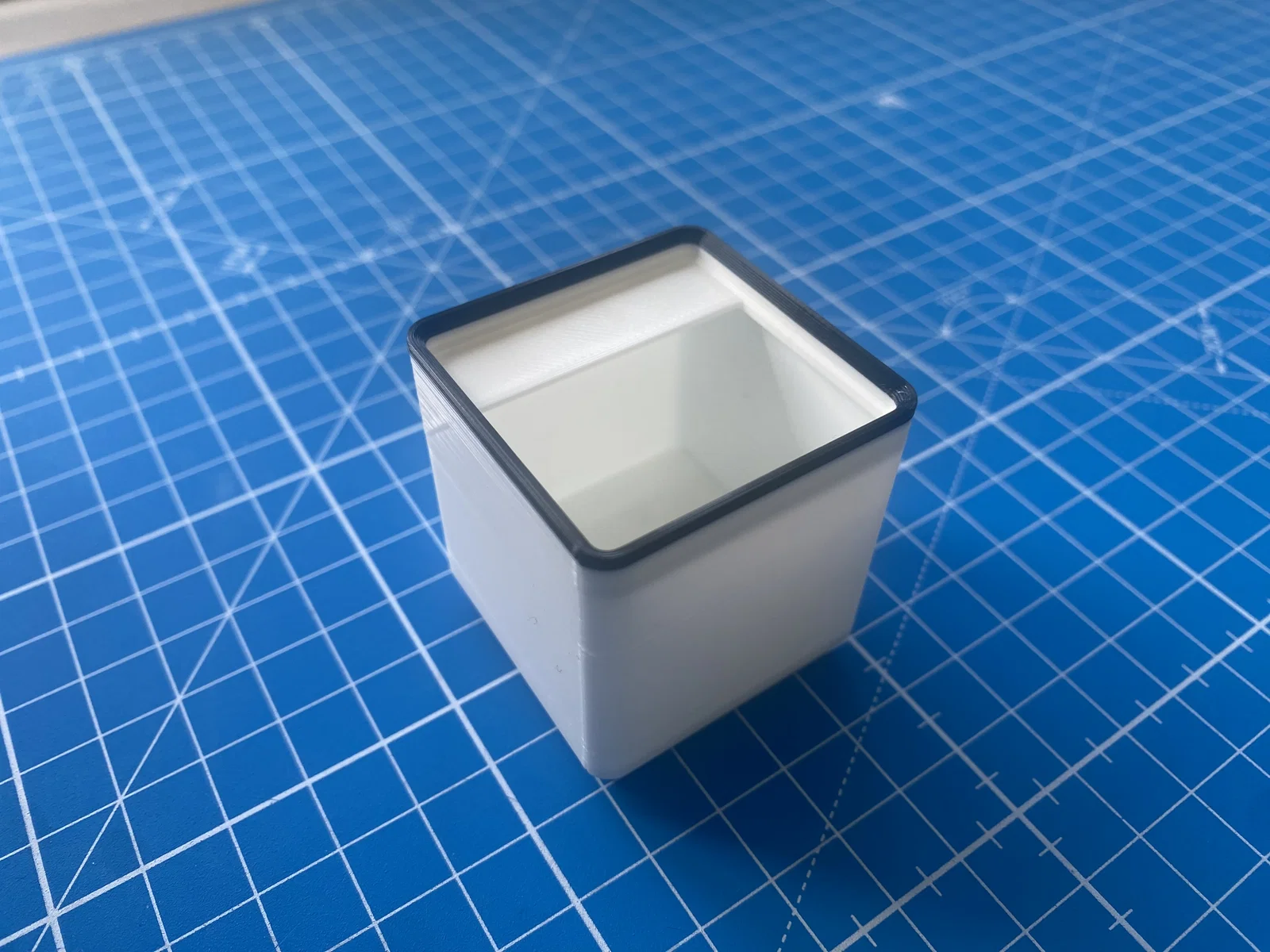

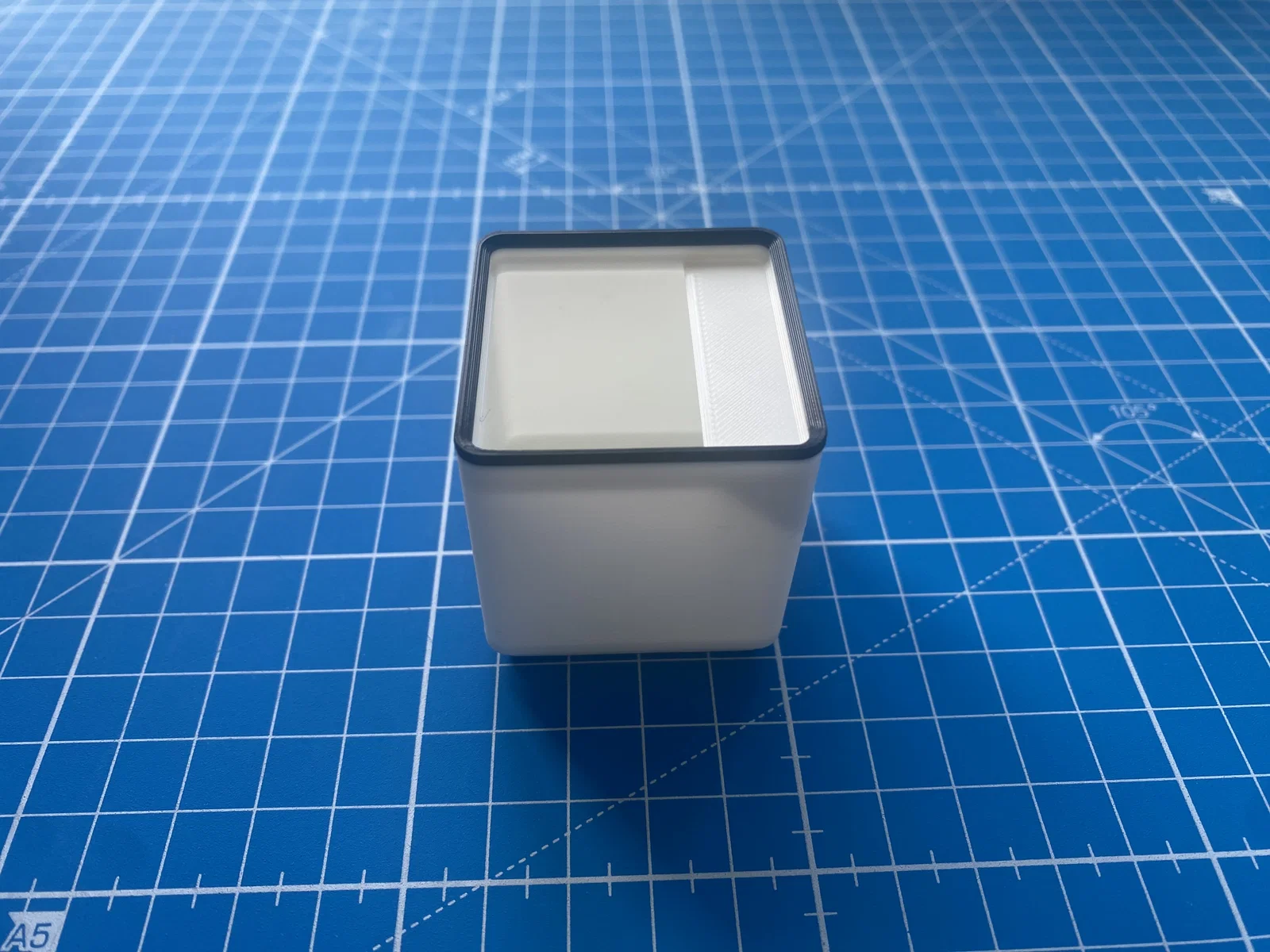

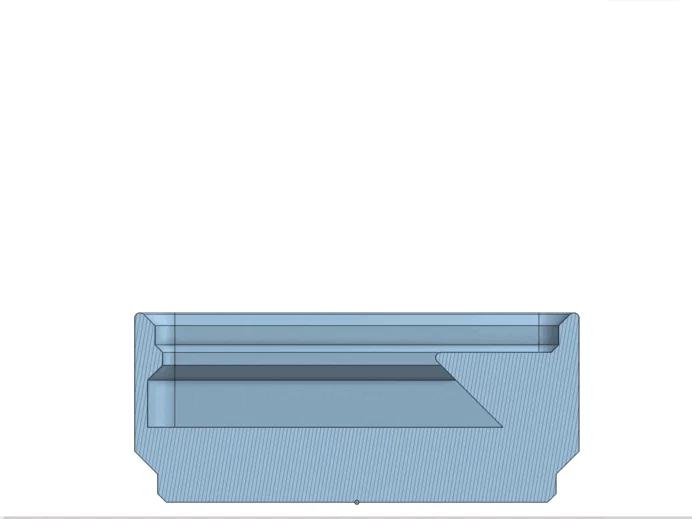

Bộ sưu tập các khay Gridfinity có mép cong (curved lip) này đều có nam châm (magnet) nằm bên trong bản in, nên bạn không cần dùng keo dán. Có nhiều kích cỡ từ 1x1x2 đến 5x5x6. Nếu bạn muốn tạo kích thước khay khác mà trong model này chưa có, hãy dùng template Gridfinity Onshape của mình tại đây.

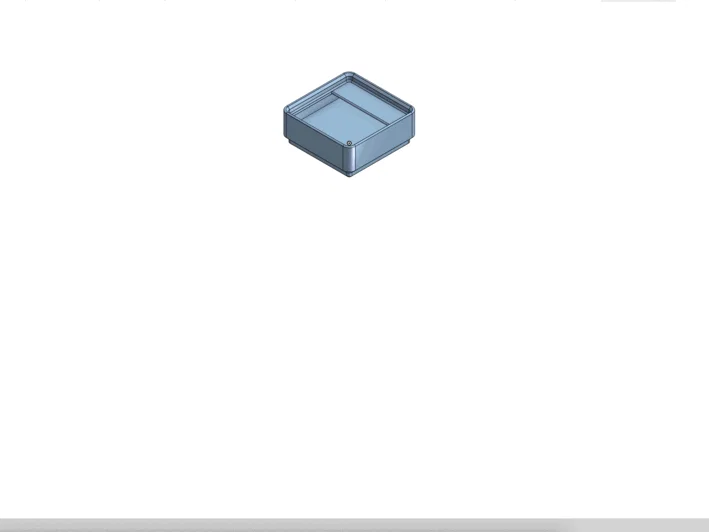

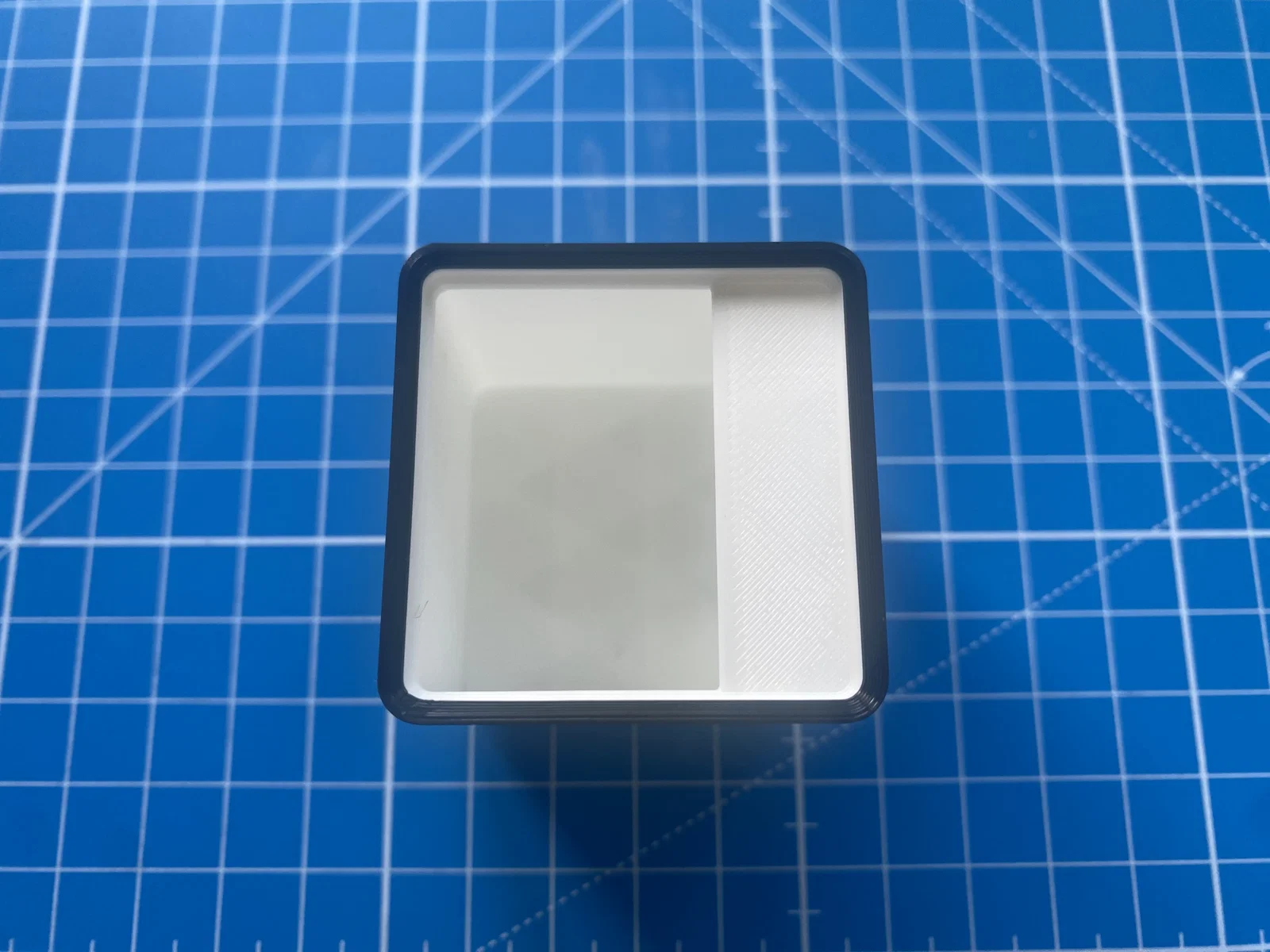

Bạn có thể chỉnh kích thước và các tính năng khác như label, curved lip và dạng filled in. Bạn cũng có thể chỉnh model cho đúng loại nam châm bạn đang có bằng cách vào thư mục ‘Driving Variables folder’ và đổi ‘Magnet_Diameter’ cùng ‘Magnet_Thickness’.

Hướng dẫn in

In với infill thấp (5–15%) và layer height cao (0.2–0.32mm).

Nam châm gắn bên trong

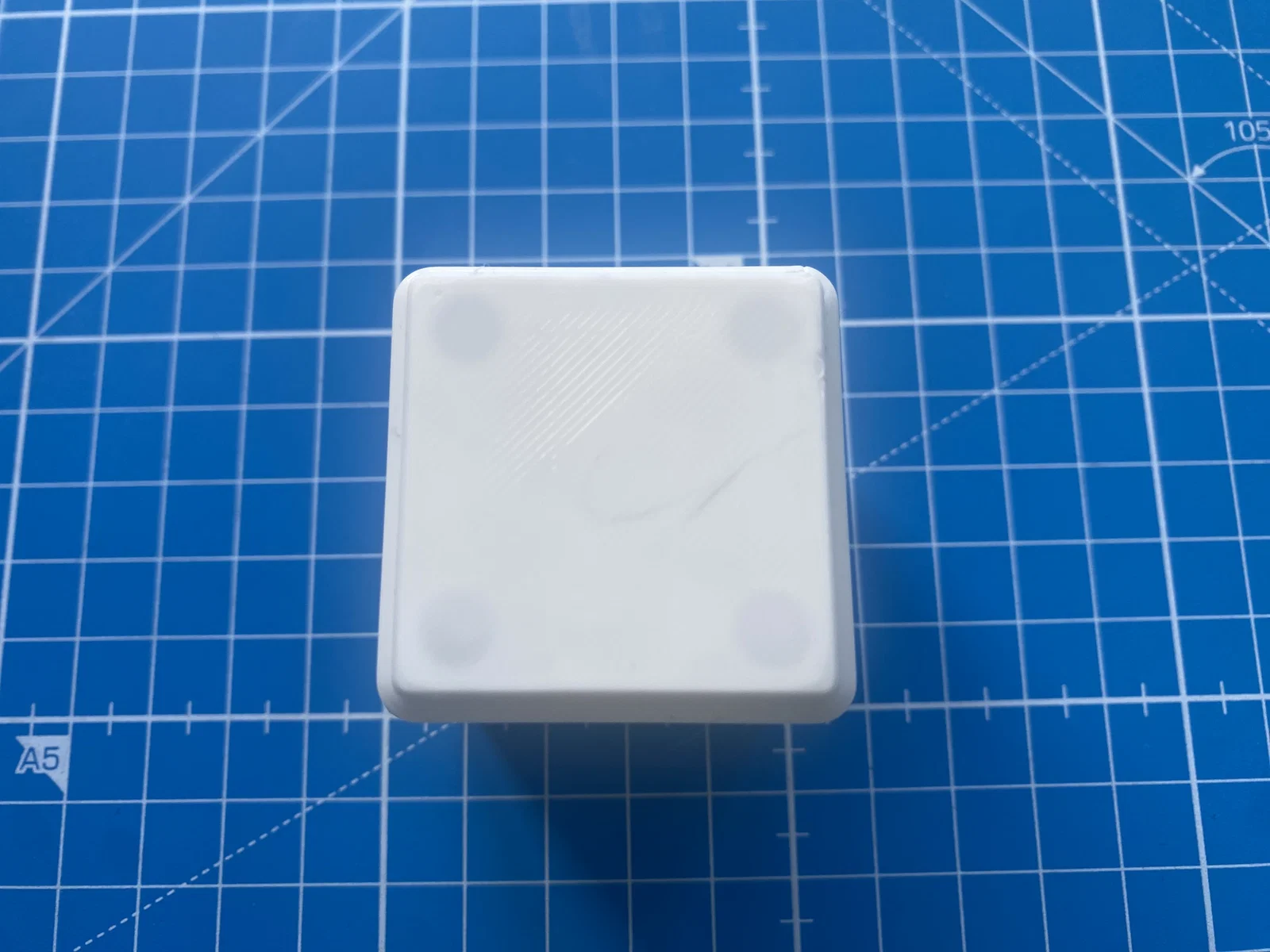

Để đưa nam châm vào bên trong bản in kiểu internal magnets, bạn có thể tạm dừng khi phần thành của lỗ nam châm đã lên đủ cao để đầu đùn (extruder) không bị va chạm, rồi đặt 4 viên nam châm 6x2 hoặc 6x3 vào các lỗ. (Chấm nhẹ một ít keo CA trong mỗi lỗ có thể giúp nam châm không bị lắc).

Ngoài ra, trong slicer bạn có thể thêm lệnh pause ở một layer bạn chọn. Cách làm: slice model xong, kéo thanh trượt layer đến layer ngay phía trên phần lỗ nam châm. Sau đó nhấp chuột phải vào biểu tượng ‘+’ cạnh thanh trượt layer và chọn ‘Add pause print (M25 ; pause print)’. Khi in đến layer đã chọn, máy sẽ đưa hotend về vị trí chờ. Lúc này đặt nam châm vào đúng lỗ, nhớ kiểm tra chiều cực (polarity) cho tương thích với các khay khác. Nhỏ một giọt keo CA có thể giúp nam châm không bị kêu/rung. Bấm ‘resume’ trên máy in để tiếp tục in.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
125
Tổng dung lượng
300 MB
File lớn nhất
5,1 MB
