Bộ phụ kiện hút bụi cho máy Emco Star của Andre Asselbergs

Đây là một bộ phận thu hồi bụi cho Emco Star. Tôi đã nhận được các tệp từ người tạo ra nó, Andre Asselbergs, để chia sẻ chúng trên F3D. Bài đăng gốc của Andre ở dưới đây.

Tôi đã thấy một vài bài đăng ở đây về việc thu hồi bụi và với tư cách là người dùng Emco Star từ năm 1975, có thể nói rằng tôi đã thử hầu hết mọi thứ.

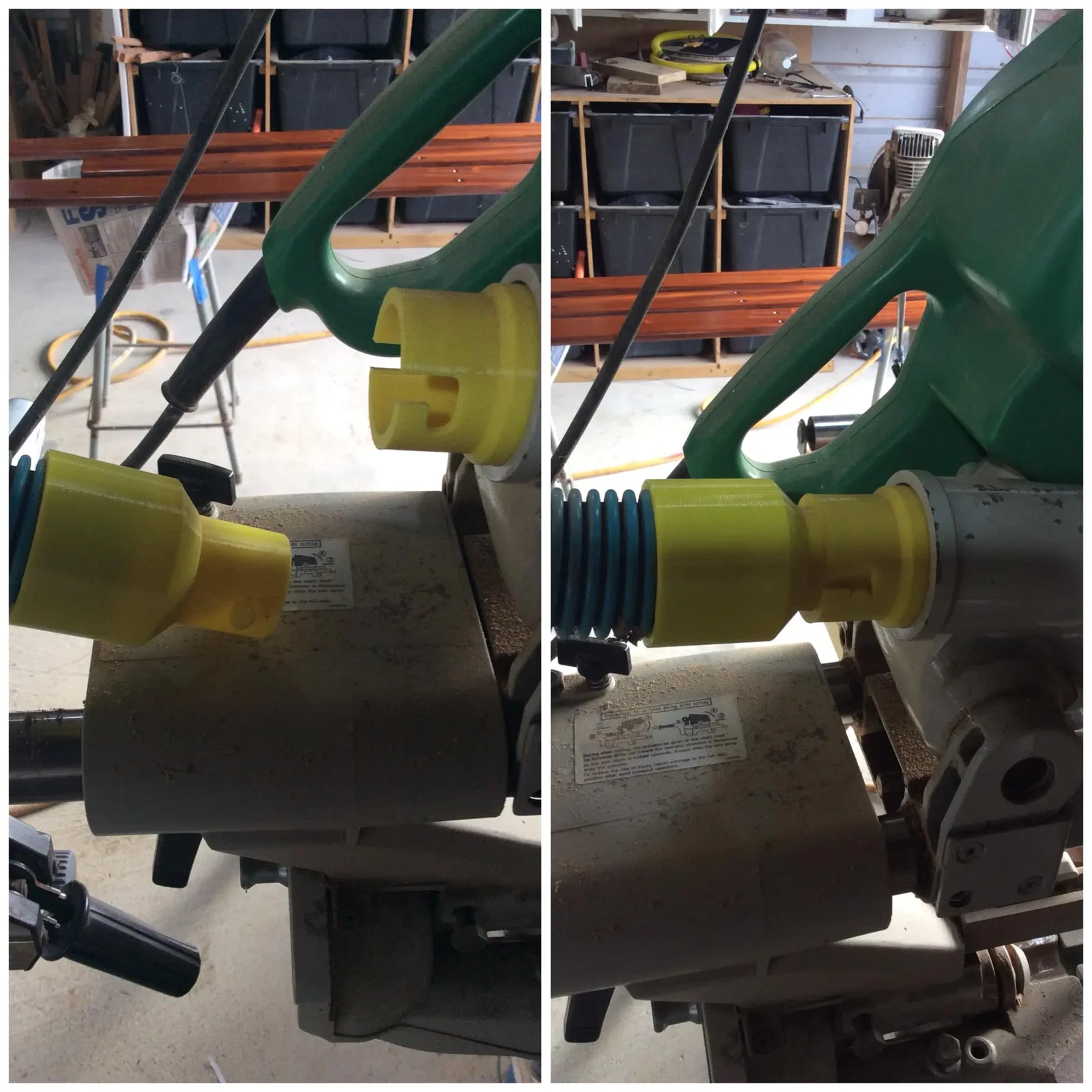

Trước tiên, cho phép tôi nói rằng tôi đã đồng nhất một hệ thống gắn kết bayonet/socket với ống lọc hồ bơi và một máy hút bụi tiêu chuẩn. Nó cho phép tôi kết nối một loạt máy móc với các vị trí khác nhau trong hệ thống. Hình ảnh đầu tiên cho thấy một trong những kết nối (Máy cắt góc). Tôi có một loạt các kết nối như vậy cho nhiều công cụ cầm tay (máy cưa đĩa, máy chà, máy bào tay, máy phay, v.v.)

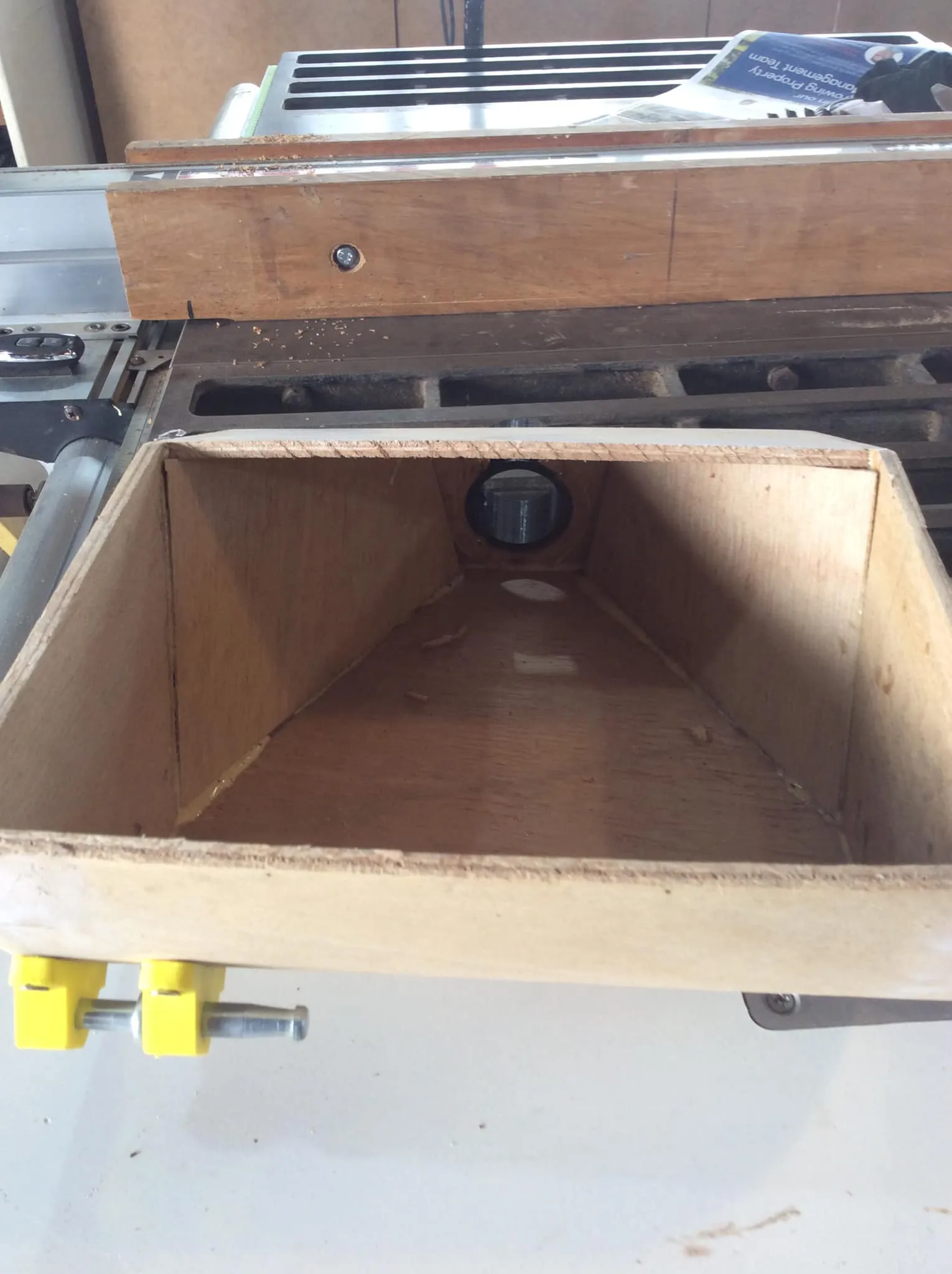

Hình ảnh thứ hai cho thấy kết nối với máy cưa bàn Emco với hai nỗ lực khác nhau. Nỗ lực đầu tiên là một đầu nối trước bayonet gắn vào khe ở dưới cùng của bộ bảo vệ lưỡi cưa. Điều này hoạt động khá tốt nhưng vẫn có nhiều bụi gỗ bay xung quanh. Nỗ lực thứ hai là hút trực tiếp từ lưỡi cưa (kết nối bayonet). Tôi thu được khoảng 80% lượng cắt với kết nối thứ hai và khe dưới được đóng lại bằng băng dính.

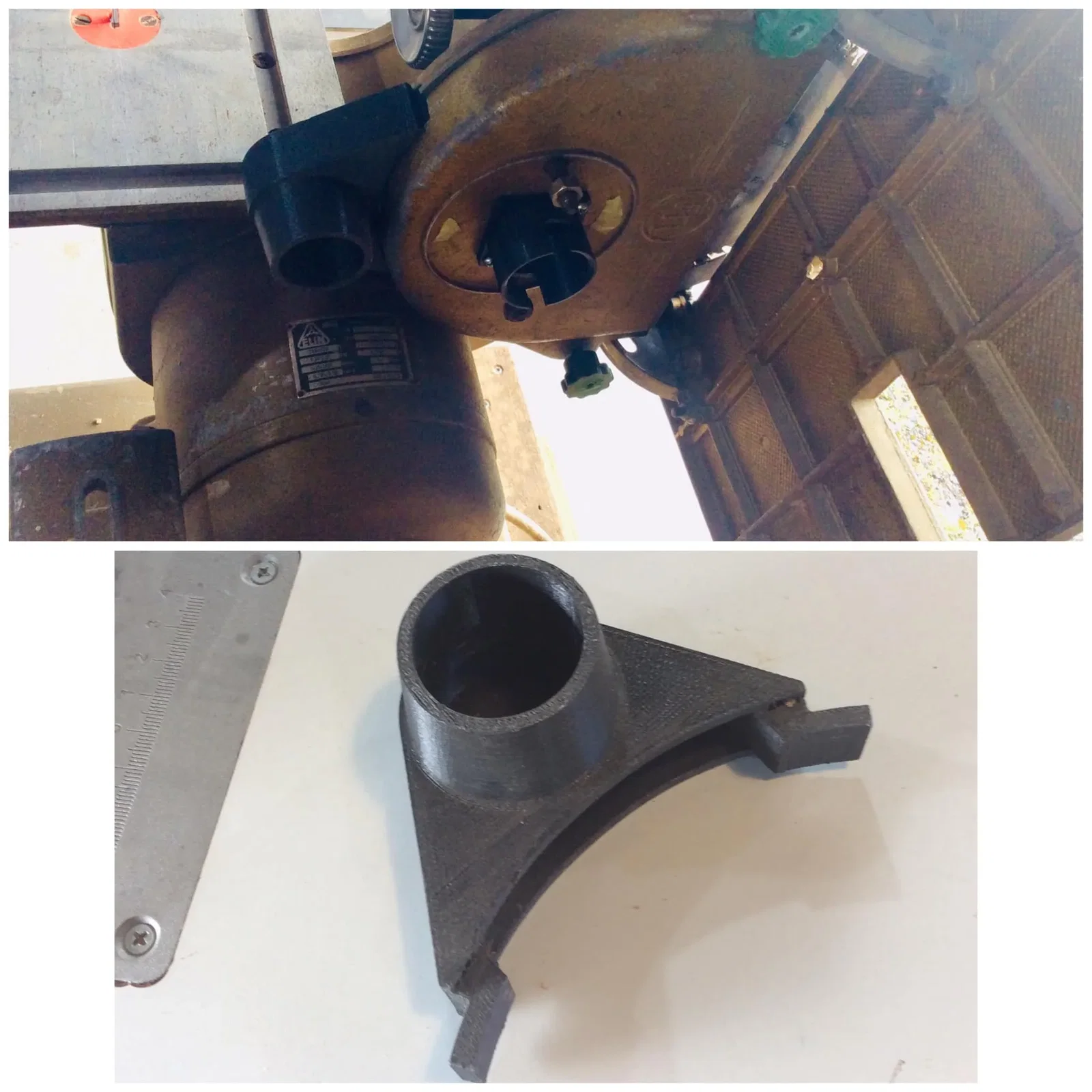

Hình ảnh thứ ba là hút bụi khỏi đáy lưỡi cưa băng. Đây không phải là một giải pháp tuyệt vời vì có quá nhiều chỗ trong vỏ máy nơi mà chân không bị mất. Chỉ khoảng 50% hiệu quả. Đầu nối ở đây hơi khác so với những cái khác vì gần lưỡi cưa hơn, có một bayonet nhỏ hơn.

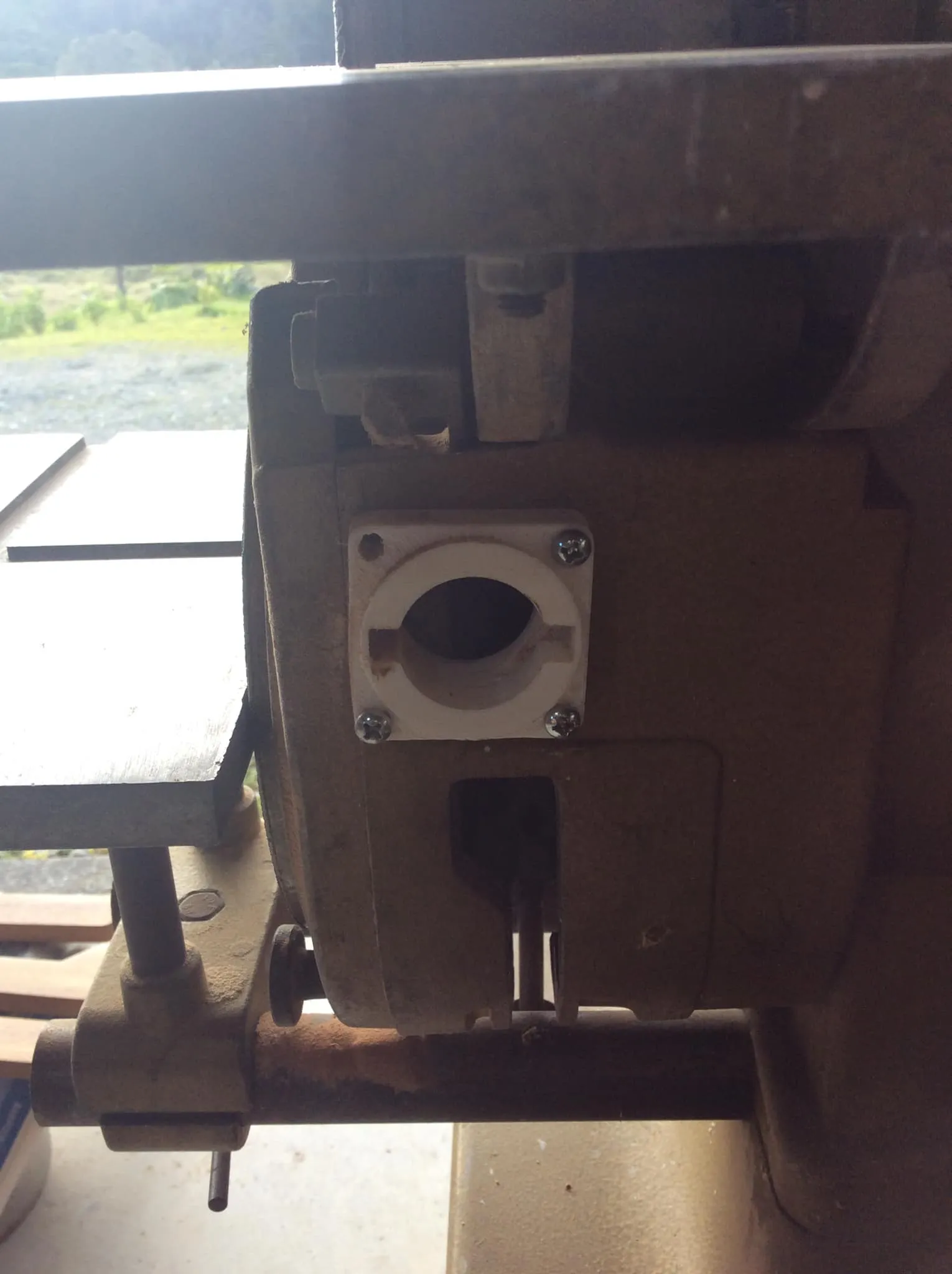

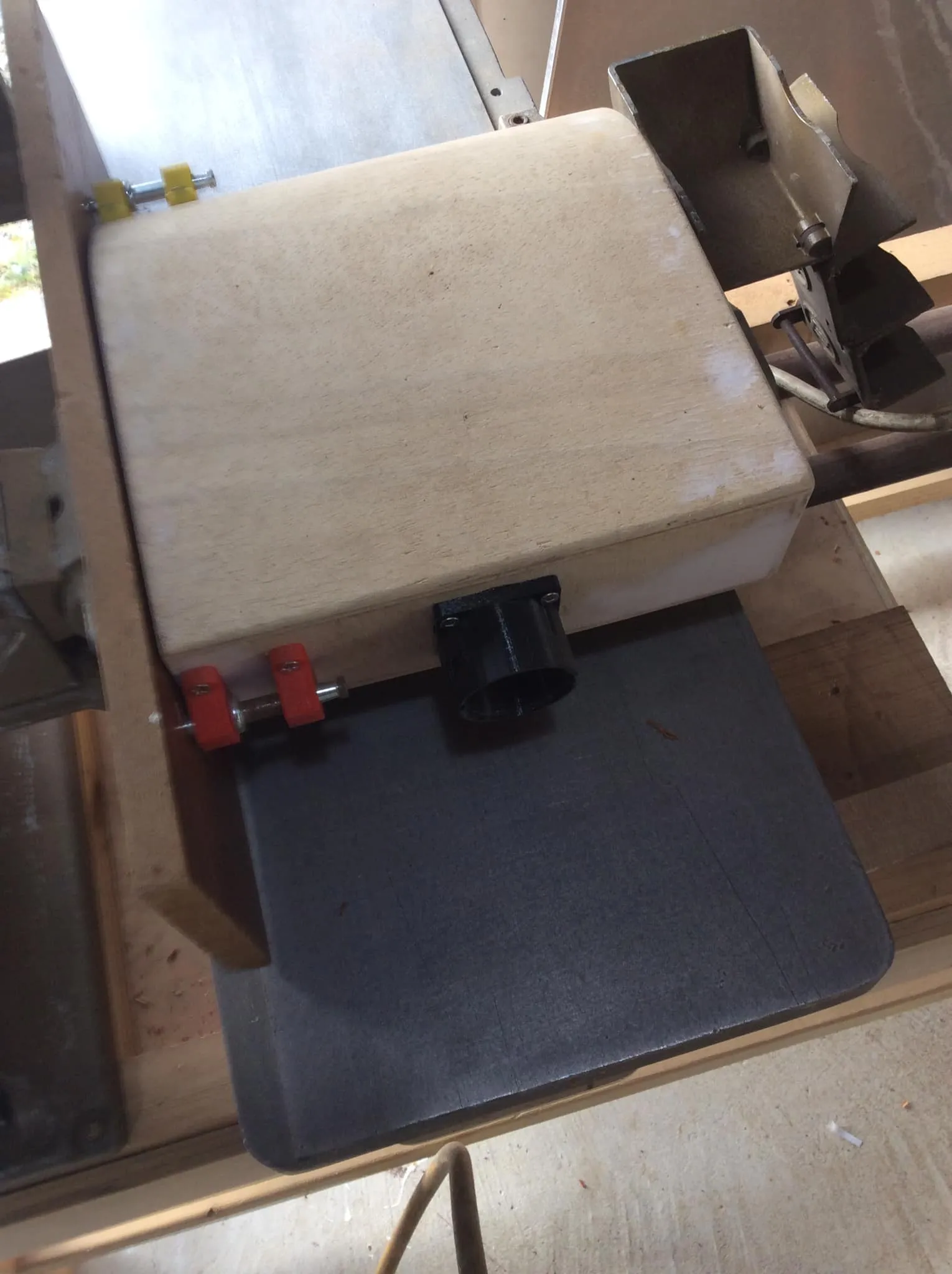

Hình ảnh thứ tư là một ống dẫn trên máy bào để loại bỏ mùn gỗ từ máy bào. Nó hoạt động khá tốt khi gia công gỗ hẹp hơn nhưng khi một tấm gỗ rộng được đưa qua, lượng cắt quá "rộng" cho đường hút và chúng nhanh chóng bị tắc nghẽn. Như hình ảnh cuối cùng cho thấy, ngay cả khi thu hẹp đường đi cũng không giúp ích nhiều. Cùng một kết nối bayonet.

Tôi có một bộ bắt tương tự phù hợp với khe máy bào (bàn hạ thấp xuống) khi tôi sử dụng máy bào trên cùng. Nó hoạt động tốt hơn nhiều vì tôi hiếm khi gửi các tấm rộng qua máy bào và các mảnh cắt nhỏ (từ một cạnh) được thu thập dễ dàng hơn, khoảng 70% hiệu quả.

Tôi cũng đã thiết kế một nắp cho máy chà nhám đĩa để in 3D nhưng thành thật mà nói, tôi quá keo kiệt để cam kết 120 gram nhựa để in một cái. Tôi thà chịu đựng bụi mà không quá lớn. Giống như máy chà nhám băng, hiếm khi sử dụng.

Tôi đoán nếu máy hút bụi của bạn sử dụng ống 100m, các hệ thống này sẽ hoạt động tốt hơn nhưng Emco là một máy nhỏ không hoạt động tốt với các ống lớn. Nhưng tôi không quá lo lắng về việc không có 100% thu bụi, không sẵn sàng chi hàng nghìn đô la cho việc đó.
