Đèn Vòng LED (LED Ring Lamp) – mẫu đèn hiện đại cho gia đình

Hi mọi người,

Đây là mẫu LED Ring Lamp mình làm cho dự án .

Bạn sẽ cần:

• LED strip rộng 10 mm, nên dùng loại mật độ LED cao nhất có thể, mình dùng loại 240 leds / mét
• 2x ốc M3 đầu chìm (countersunk)
• PETG cho phần thân, TPU/TPE màu trắng cho phần diffuser

Hai phiên bản:

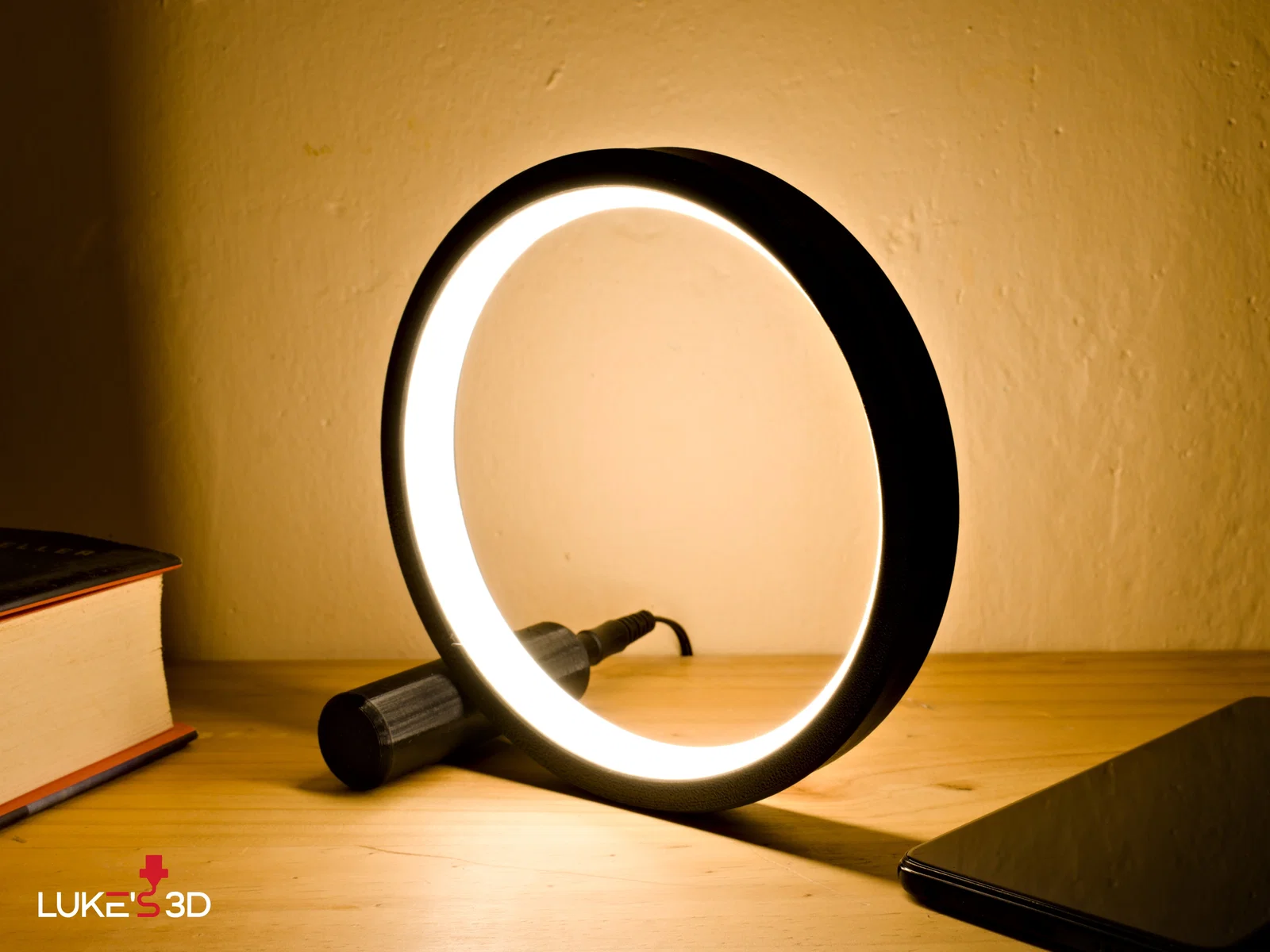

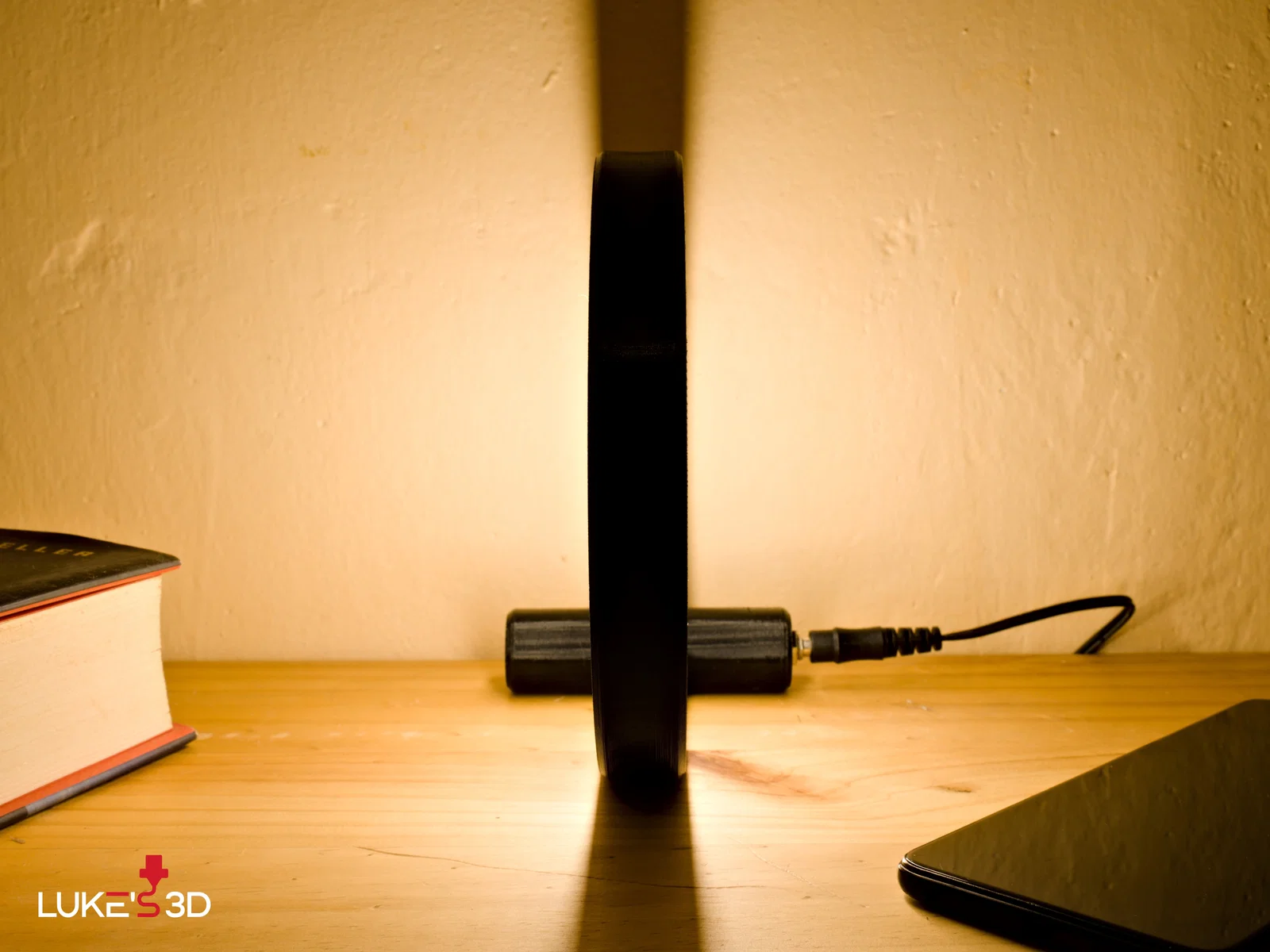

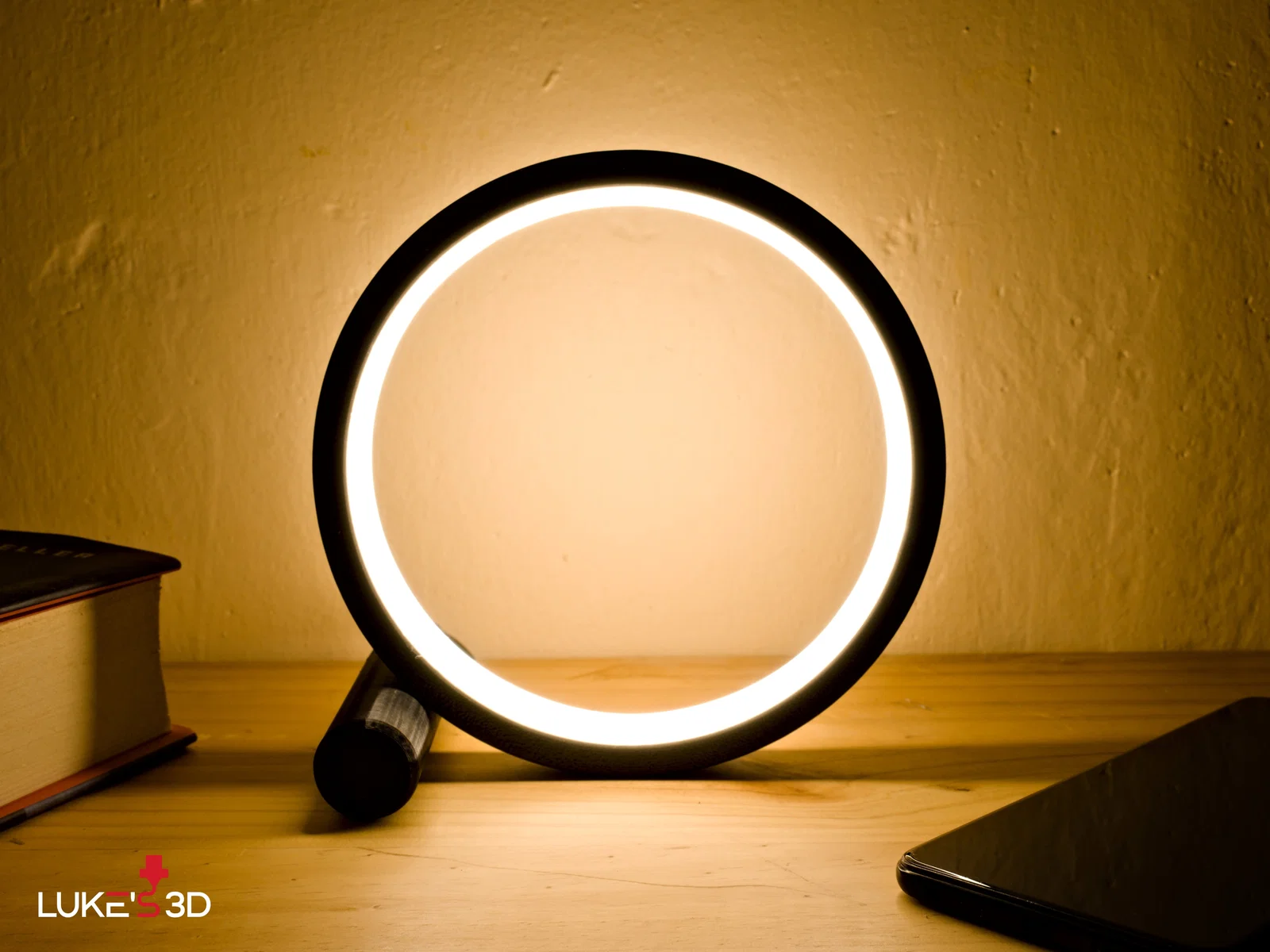

• Bản Q - Có chân đỡ bên hông, chỉ dùng được LED strip 1 màu vì đầu connector không thể luồn qua các khe nhỏ. Có nắp vặn từ phía sau; có 2 lựa chọn: một bản cho dây trần, bản còn lại cho đầu barrel jack connector.

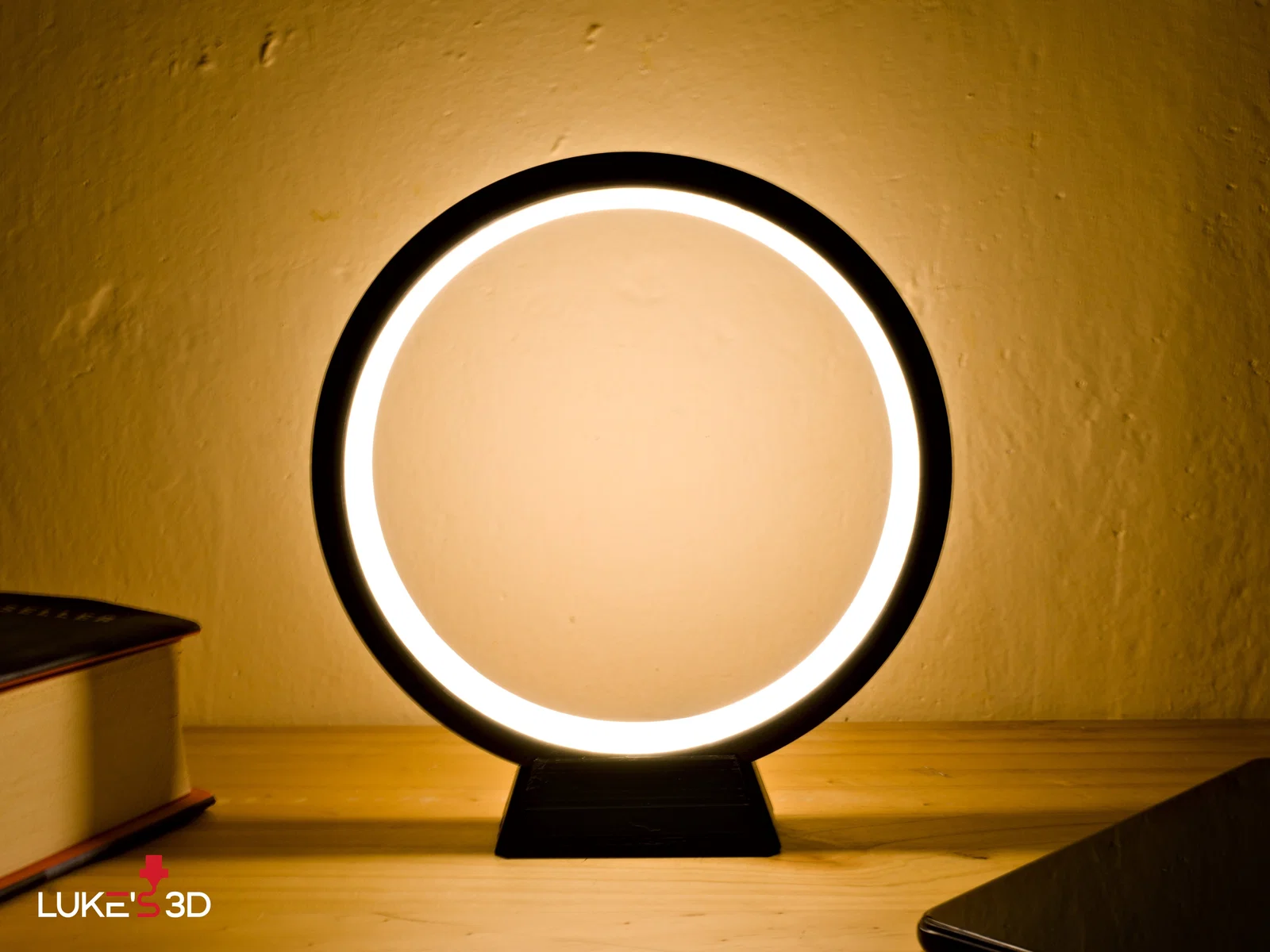

• Bản Base stand - Cho phép dùng hầu như mọi loại LED strip; chân đế này có lỗ đi dây nguồn và lỗ cho IR receiver ở bên hông. Để khỏi phải dùng support, mình thêm một lớp bridge dày 0.2 mà bạn sẽ cần cắt bỏ, nên in ở layer height 0.2 mm. Ốc M3 ở phiên bản này là tùy chọn, bạn có thể dùng keo thay thế

Hướng dẫn in

Thành của diffuser dày 0.5 mm nên bạn cần dùng nozzle 0.4 mm tiêu chuẩn. Như nói ở trên, nếu in bản Base stand thì dùng layer height 0.2 mm.

Với phần thân, mình khuyên dùng PETG vì LED strip có thể nóng lên. Nếu bạn gặp vấn đề về nhiệt, có thể dán băng keo nhôm (aluminium tape) ở mặt trong của vòng; cách này còn giúp phản chiếu ánh sáng về phía diffuser nhiều hơn. Lợi đôi đường. Phần thân nên dùng support.

Với phần diffuser, bạn cần TPU/TPE màu trắng. Không cần support, nhưng nên canh seam thẳng hàng để tránh bị stringing và hạn chế các đường travel không cần thiết.

Khi đã in xong vòng và chân đế, ghép chúng bằng ốc M3 đầu phẳng (flat head) vặn trực tiếp vào phần in; hoặc nếu là bản base thì bạn có thể dùng keo thay thế. Gắn LED strip và diffuser vào, rồi nhét phần diffuser gọn vào trong vòng.

Đường kính ngoài của vòng là 150 mm nên in được trên Prusa Mini. Có thêm nhiều size khác ở đây.

Nếu thấy hay thì nhớ thả like, đăng make hoặc donate ủng hộ mình, và bấm follow để không bỏ lỡ thêm nhiều dự án xịn như cái này nha!

Như thường lệ, mình có sẵn file .3mf, .stl và .step.

Thân,

Luke
