Quạt Xếp Trung Hoa kèm Hình Dê (In Liền Khối, Không Cần Lắp Ráp)

Bình luận của người upload:

Mẫu này không phải do mình làm, đây là bản reupload. Mình tìm được một mẫu quạt xếp Trung Hoa dạng print-in-place rất đẹp kèm theo cái giá đỡ, bị “giấu” khá sâu trên Thingiverse. Tuy được làm cho Year of the Goat, nhưng mình thấy tới giờ vẫn rất ổn và có thể gợi ý cho mọi người làm remix (được phép theo license gốc). Mình có thêm vào một phần hướng dẫn gốc của tác giả vốn bị trôi trong phần bình luận.

Lưu ý là trên Thingiverse chỉ có một mẫu (cái màu đỏ) được upload, còn các mẫu còn lại thì tác giả bán. Tuy vậy, tác giả cũng có đăng hình những bản bán đó. Mình đã đổi thứ tự hình để mẫu có trên đây sẽ hiện đầu tiên.

Có thể bạn nên cắt model trong slicer để test cơ chế trước khi in nguyên cái. Để ý hình có dùng dây cước (fishing line) luồn qua các lỗ phía trên quạt để giữ các phần lại với nhau.

Văn bản gốc (tính tới 1/27/2024):

Vì Tết Nguyên Đán sắp tới, và năm nay là Lunar Year Of The Goat, mình đã thiết kế một bộ sưu tập quạt xếp Trung Hoa phong cách oriental để dùng trang trí và sử dụng thực tế. Chữ thư pháp Trung Quốc trên quạt (Wood & Gold) là từ “GOAT” trong tiếng Quan Thoại. Còn thư pháp trên quạt màu Đỏ mô tả sự thịnh vượng và dồi dào tài lộc trong Year Of The Goat.

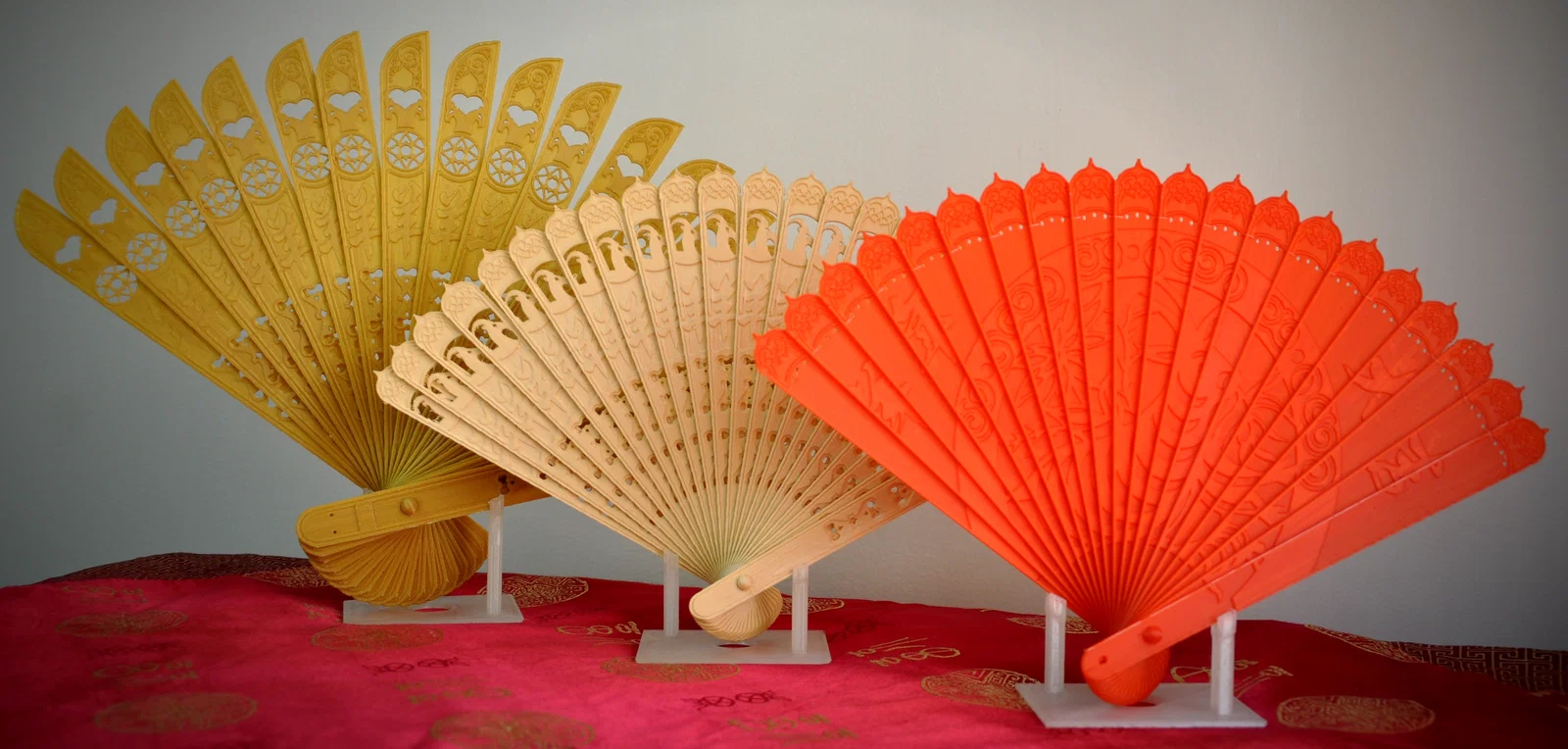

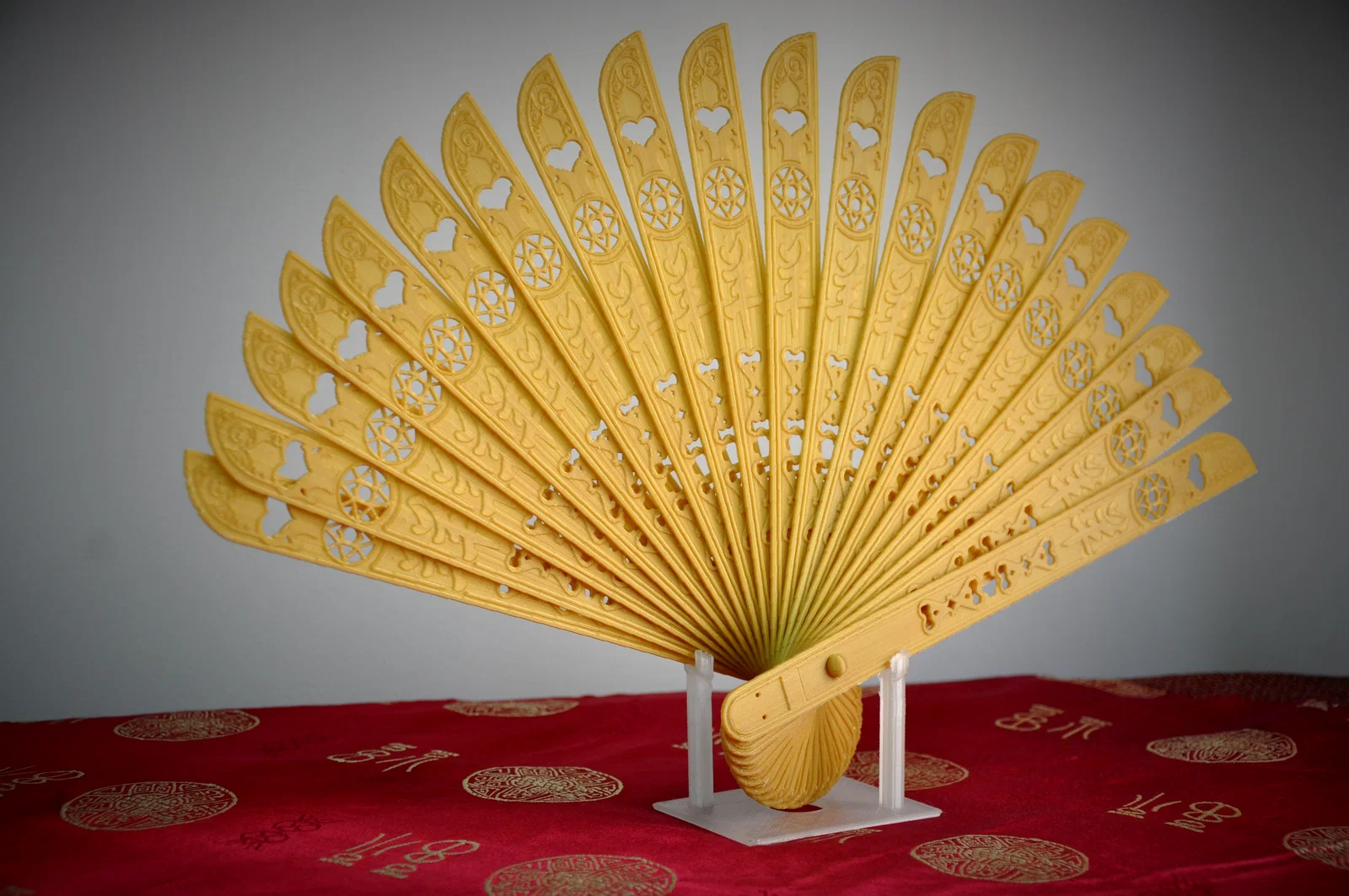

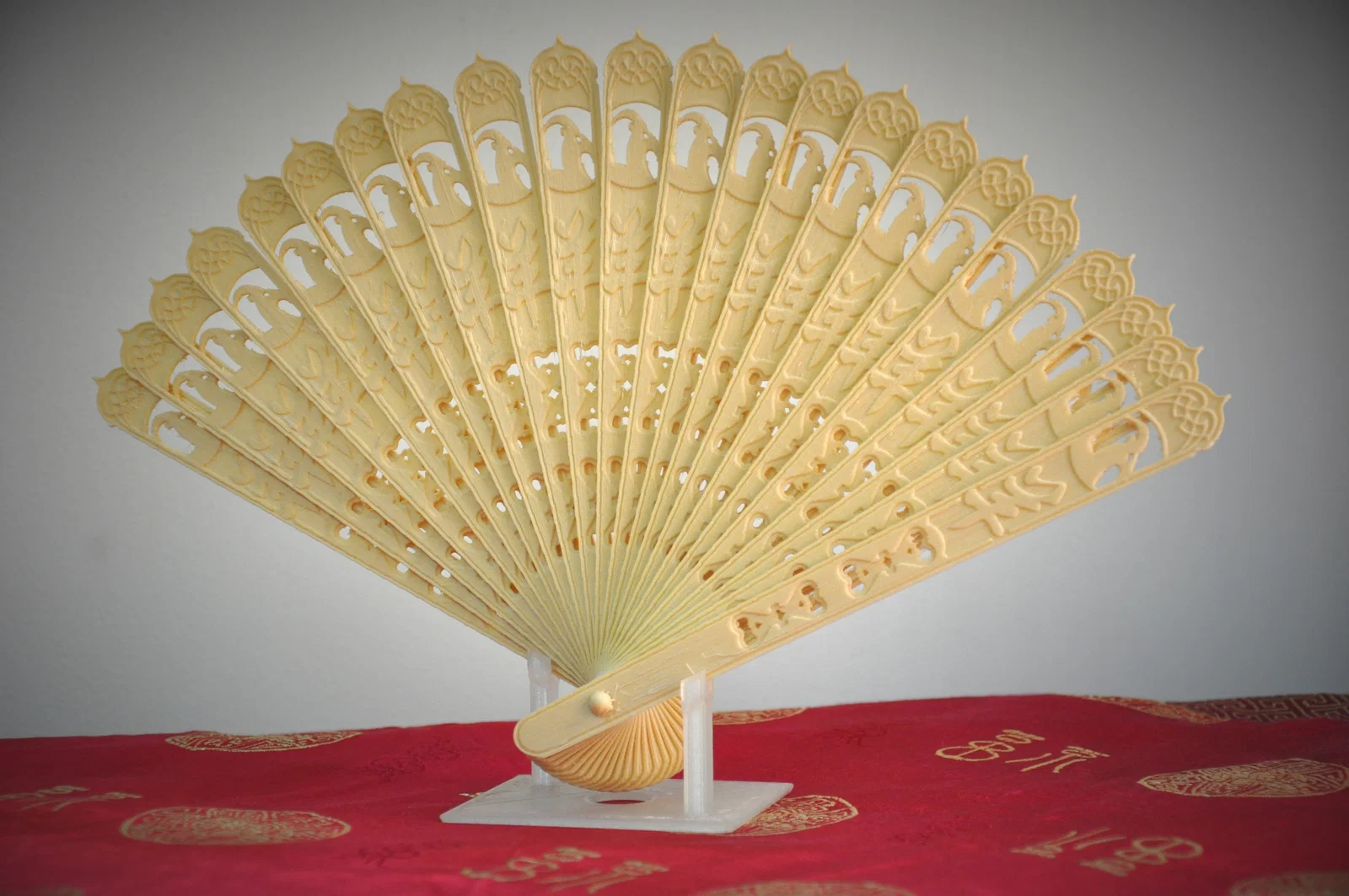

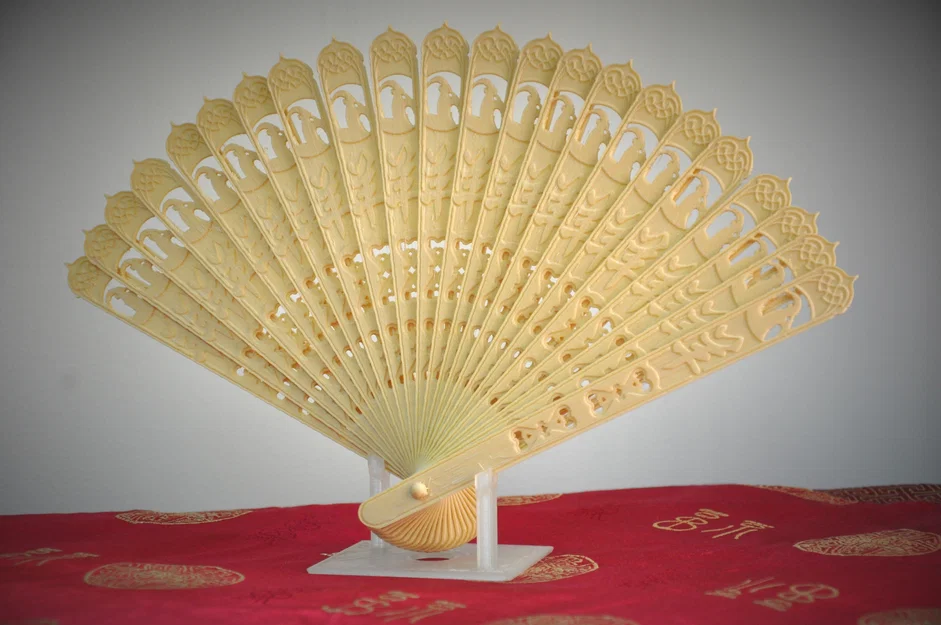

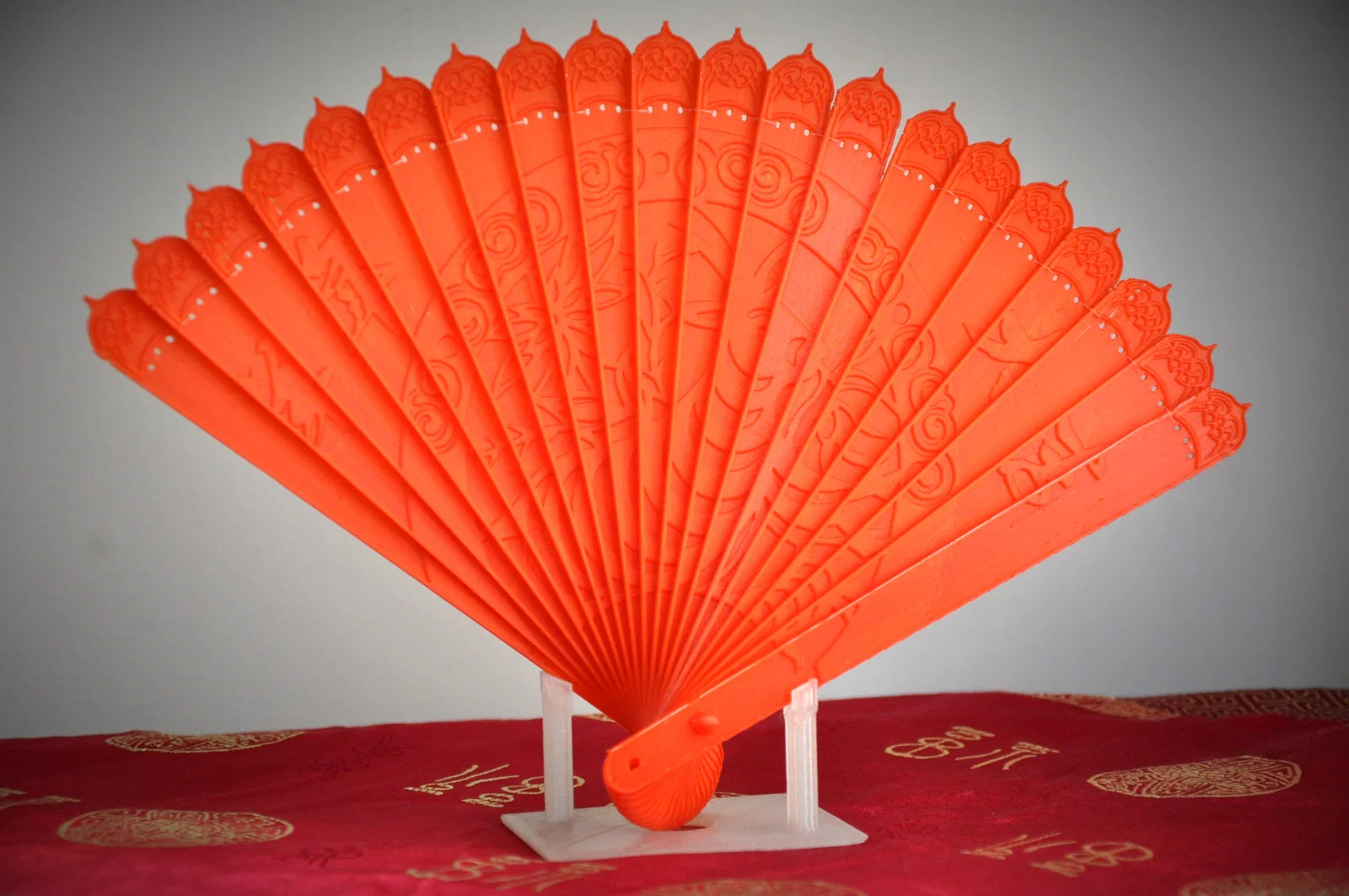

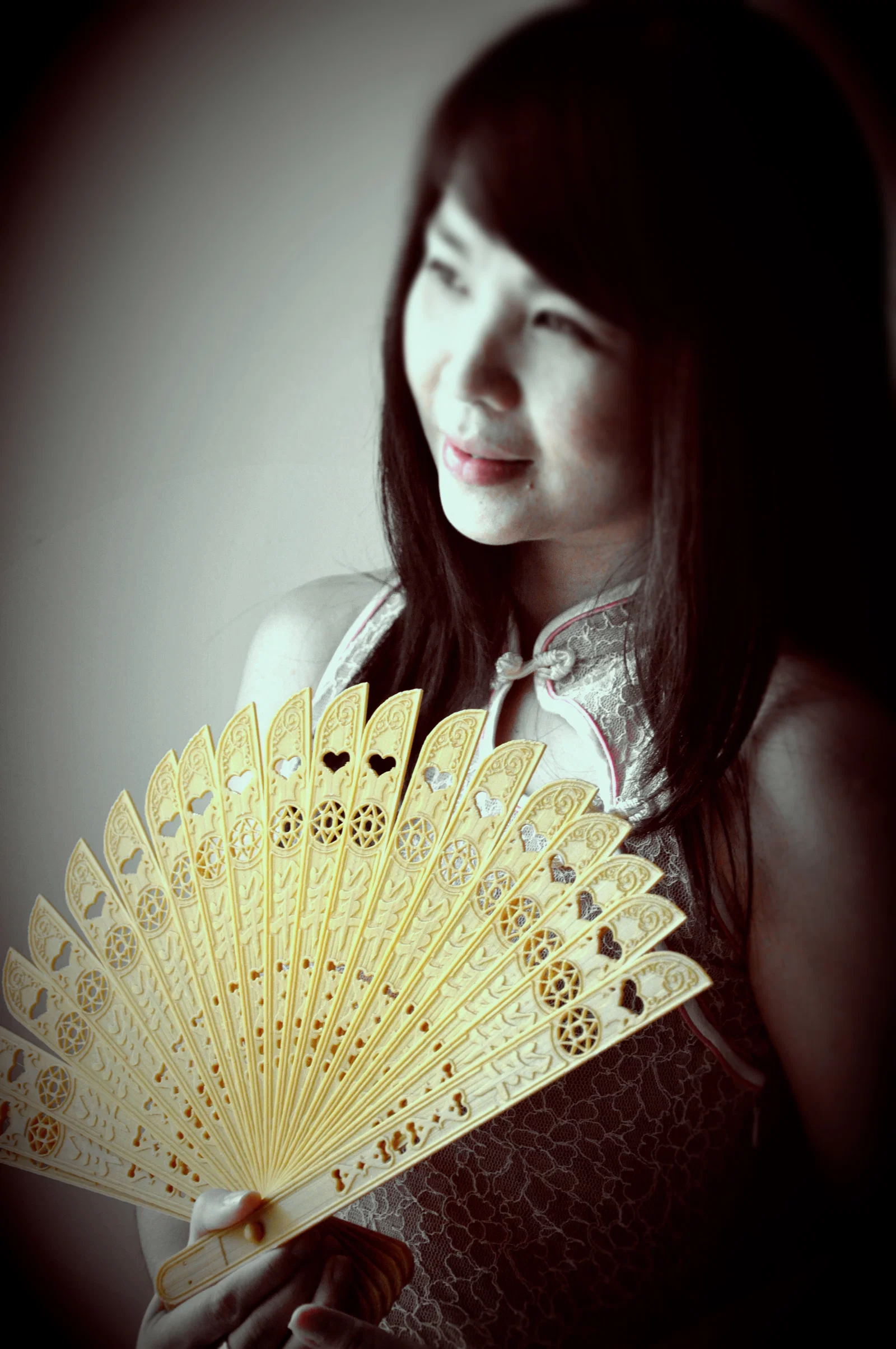

Hình minh hoạ thứ 1 là quạt được in bằng WOOD PLA, hình thứ 2 là quạt in bằng GOLD PLA, và quạt màu ĐỎ được in bằng RED PLA (có họa tiết thư pháp Trung Quốc và hoa văn con Dê dạng embossed).

Mình quyết định upload bản quạt ĐỎ để chia sẻ cho mọi người muốn in (nó cũng có trên www.instructables.com).

Còn 2 thiết kế quạt còn lại, file STL có thể mua tại www.cgtrader.com (http://www.cgtrader.com/3d-print-models/art/other/3d-printed-chinese-oriental-folding-fan-in-gold-filament và http://www.cgtrader.com/3d-print-models/art/other/3d-printed-chinese-oriental-folding-fan ). Với ai muốn mua bản in 3D thành phẩm, vui lòng liên hệ mình để sắp xếp thêm.

Instructions

*Lưu ý quan trọng: Mỗi loại filament sẽ khác nhau, nên nếu quạt bị quá lỏng thì chỉ cần dùng dây cước câu cá (loại 5 pound) là đủ để cột các nan quạt lại với nhau.

Các câu trả lời bổ sung từ tác giả:

Layer Height: 0.16 hoặc 0.18 \ Supports: Không cần \ Print Speed: 35-40

Đây là các thiết lập tối thiểu và yêu cầu của mình cho bản quạt đỏ: \ Kích thước print bed tối thiểu: 200mm trở lên \ Nozzle size: 0.4mm \ Layer height: 0.2mm \ Wall Thickness: 1mm \ Print Speed: 30-40mm

Xin nói rõ hơn: máy sẽ in toàn bộ cái quạt ở trạng thái gấp lại. In xong thì bạn mở quạt ra theo ý.

Đúng, nó sẽ khoá lại khi mở hết cỡ.
