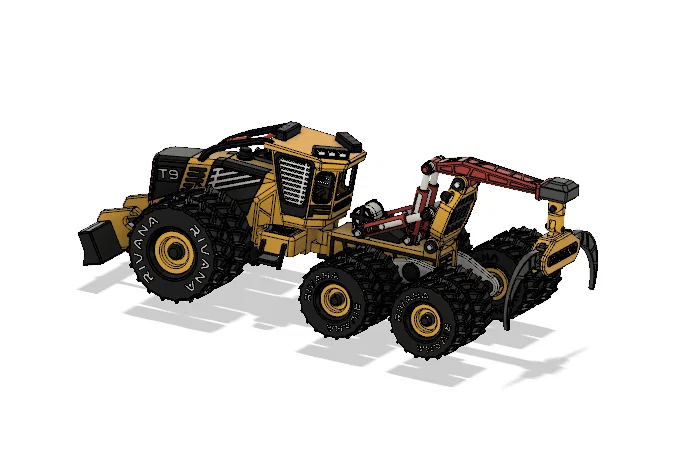

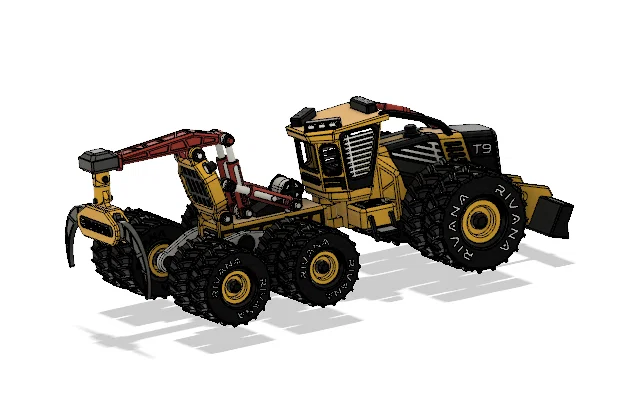

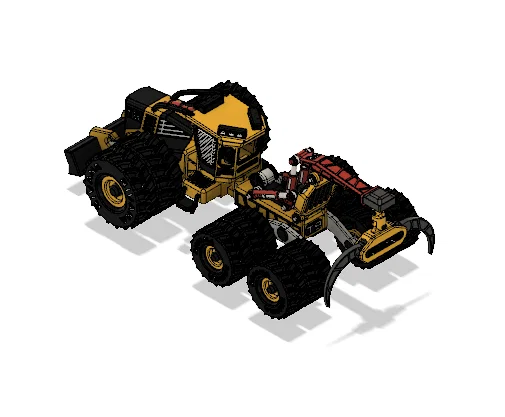

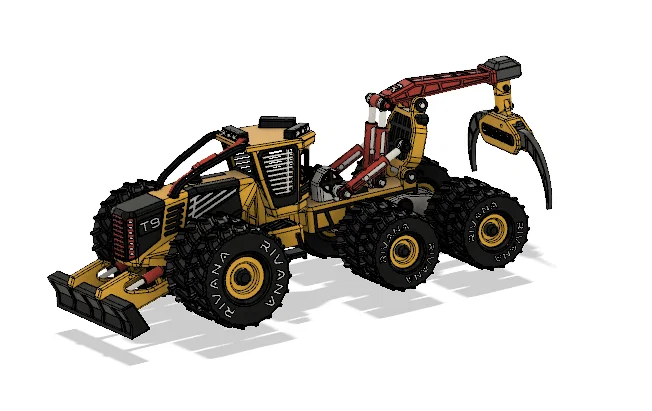

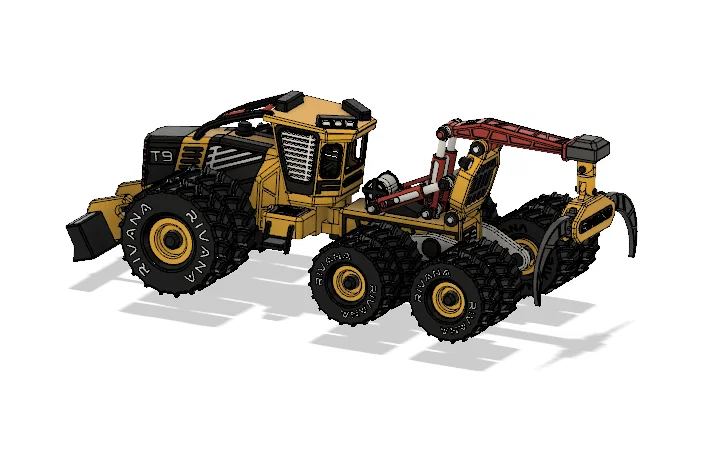

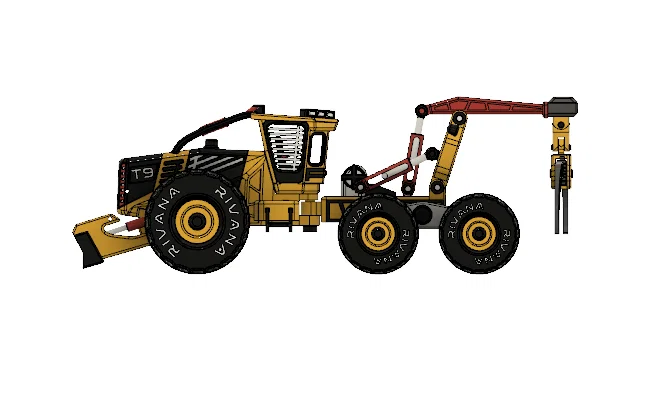

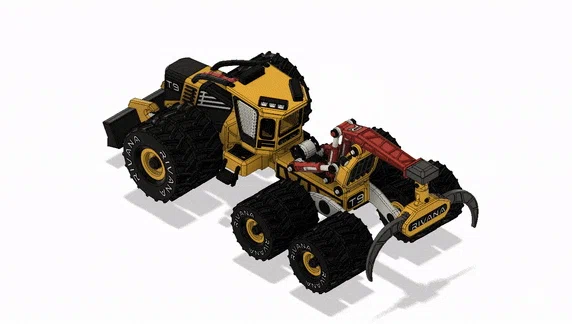

Yellow Log Skidder-All Dual Wheels – Mẫu xe kéo gỗ (Skidder) bánh đôi

Skidder là một loại xe hạng nặng dùng trong khai thác gỗ để kéo các cây đã đốn ra khỏi rừng trong một quy trình gọi là “skidding”, trong đó các khúc gỗ được vận chuyển từ khu vực cắt đến bãi tập kết (landing).

Mình rất cảm ơn Mr Benoît Lussier vì những góp ý đã giúp mình tinh chỉnh mẫu thêm nữa.

Có ba cách để in mẫu này.

1. In một khối (single piece):- Vui lòng tải file STL nhưng sẽ không có chuyển động.
2. In nhiều mảnh (multiple pieces) :- Tải file 3mf với Full_dismantled.3mf. CHO CHẤT LƯỢNG TỐT NHẤT. Vui lòng dùng file 3mf để lắp ráp luôn. XEM TIÊU ĐỀ EASE OF PRINTING BÊN DƯỚI
3. Kết hợp (combined):- Bạn có thể dùng phần mềm xem 3D như 3D Builder trên Windows để gộp các thành phần theo máy in và loại filament của bạn. Tuỳ biến thoải mái. Bạn có thể tìm một file mẫu có đuôi combined.3mf.

EASE OF PRINTING

Mẫu này có các phần thuộc 4 màu - YELLOW, BLACK, WHITE & RED. Mình đã tách chúng ra thành các plate khác nhau theo màu và đặt ở tư thế in tối ưu. Vui lòng tải thư mục “Print Plates According to Colour” để sử dụng. Các plate này có thể mở bằng bất kỳ slicer nào và in theo print profile của bạn.

In các trục bánh xe (wheel axles) với infill Density tối thiểu 60%.

Plate thứ 7 và thứ 8 có thể in kèm đổi filament để lên tên thương hiệu ở phía trên, nếu bạn muốn.

Nếu bạn muốn dán tấm nhựa làm kính chắn gió và cửa sổ, vui lòng tải file LogSkidder_WindowCutout.pdf để lấy hình dạng phần cắt. Bạn có thể in ra giấy khổ A4 và cắt theo đường viền để được đúng hình. Bên trong đã có sẵn rãnh quanh kính chắn gió và cửa sổ.

ASSEMBLY OF MODEL

Việc này gồm 5 bước. Vui lòng làm theo các bước.

1. ASSEMBLY OF GRAPPLER & ARM
2. ASSEMBLY OF FRONT CARRY

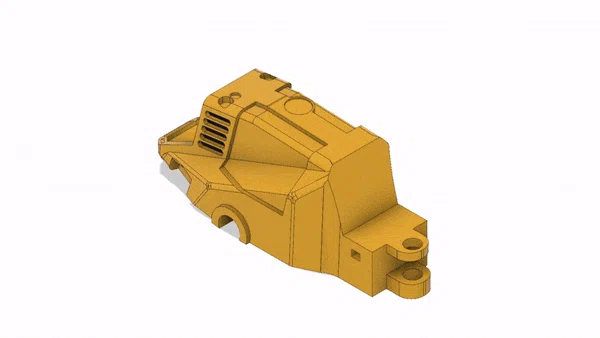

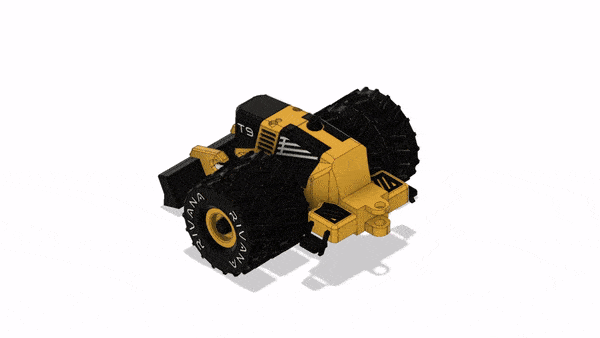

3. ASSEMBLY OF MAIN BODY
4. ASSEMBLY OF CABIN
5. MATING OF PARTS

STATIC DISPLAY LOCKING

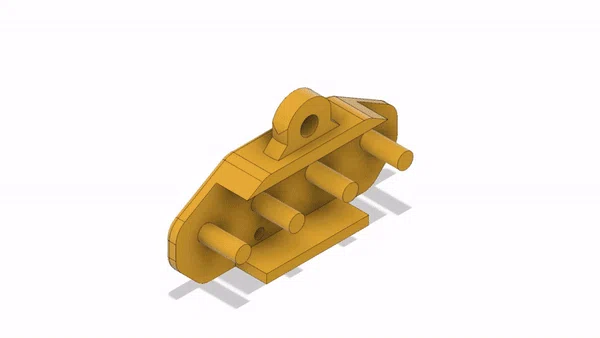

Có các cơ cấu riêng để khoá những khớp nối khác nhau ở nhiều tư thế. Vui lòng dùng một đoạn filament nhỏ để khoá các khớp như minh hoạ trong hướng dẫn bên dưới

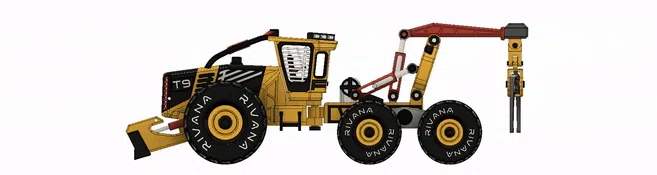

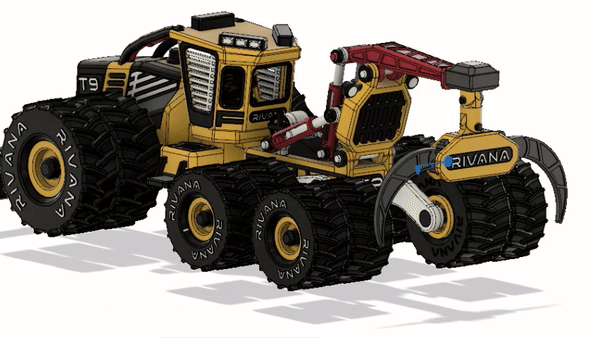

Movements Included

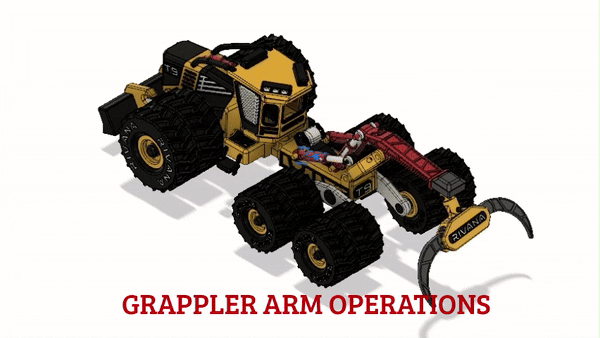

1. Grappler Full Movements
2. Front Arm Full Movements

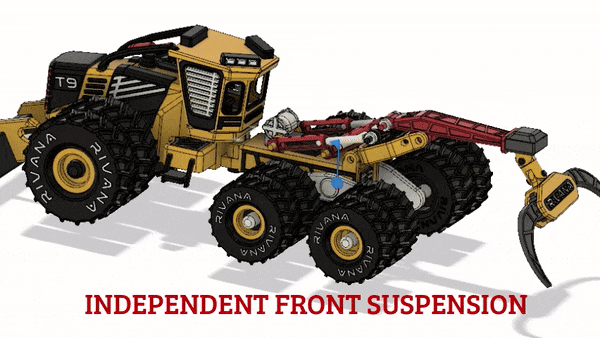

3. Front Carry Steering

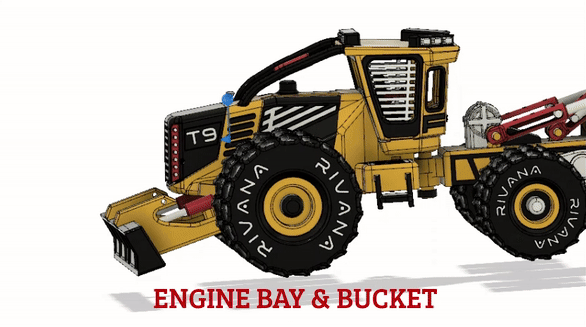

4. Rear Bucket and Engine Bay Cover

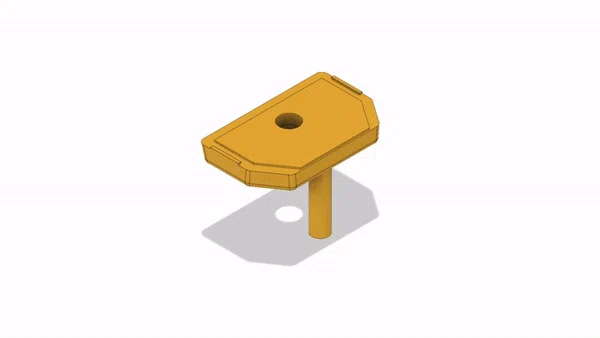

5. Rotating Chair

LƯU Ý Một số chi tiết được thiết kế với dung sai (tolerance) bằng 0, có chủ ý để tạo kiểu friction lock giúp giữ chi tiết đứng yên khi không chuyển động. Bạn có thể cần tinh chỉnh tolerance từ phía bạn bằng chức năng scaling trong slicer để khớp vừa đẹp mà không ảnh hưởng chuyển động. Điều này cũng áp dụng cho các pin giúp tạo chuyển động xoay giữa các bộ phận. Vui lòng in thử một pin và thử độ khít của một khớp trước, rồi hãy in toàn bộ pin. Bạn sẽ tìm được hệ số scaling phù hợp từ đó.

Thân chính được thiết kế rỗng để tiết kiệm filament.

Hãy thêm support khi cần.

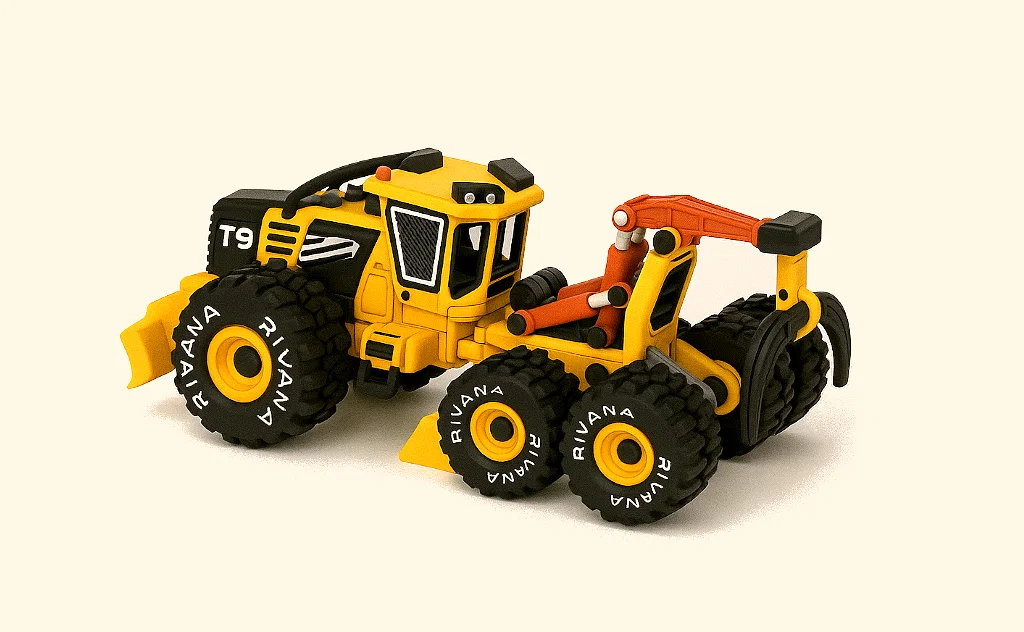

Rất cảm ơn mọi người đã đăng ảnh bản in (makes). Mình luôn sẵn sàng nhận góp ý.
