Jig canh thẳng Multiboard (Multiboard Alignment Jig)

Bạn đang tính làm một bức tường Multiboard thiệt bự cho đã? Ngon! Ý tưởng hay đó!

Mà công nhận, gắn từng cái wall mount riêng lẻ đúng là cực ha? Đo đạc thì thấy hơi “hên xui”, còn vừa gắn vừa canh thì mệt đủ kiểu.

Mình làm một cái jig để làm cho dễ hơn! Dưới đây là cách mình khuyên dùng.

• Treo tấm panel đầu tiên cho thật sự cân bằng (level). Cái này quan trọng lắm. Trời ơi giá mà có cái Multiboard Leveling Jig! Lúc này mà có thì tiện biết mấy.
• Print cái này. (Thiệt ra chắc nên làm bước này trước.)

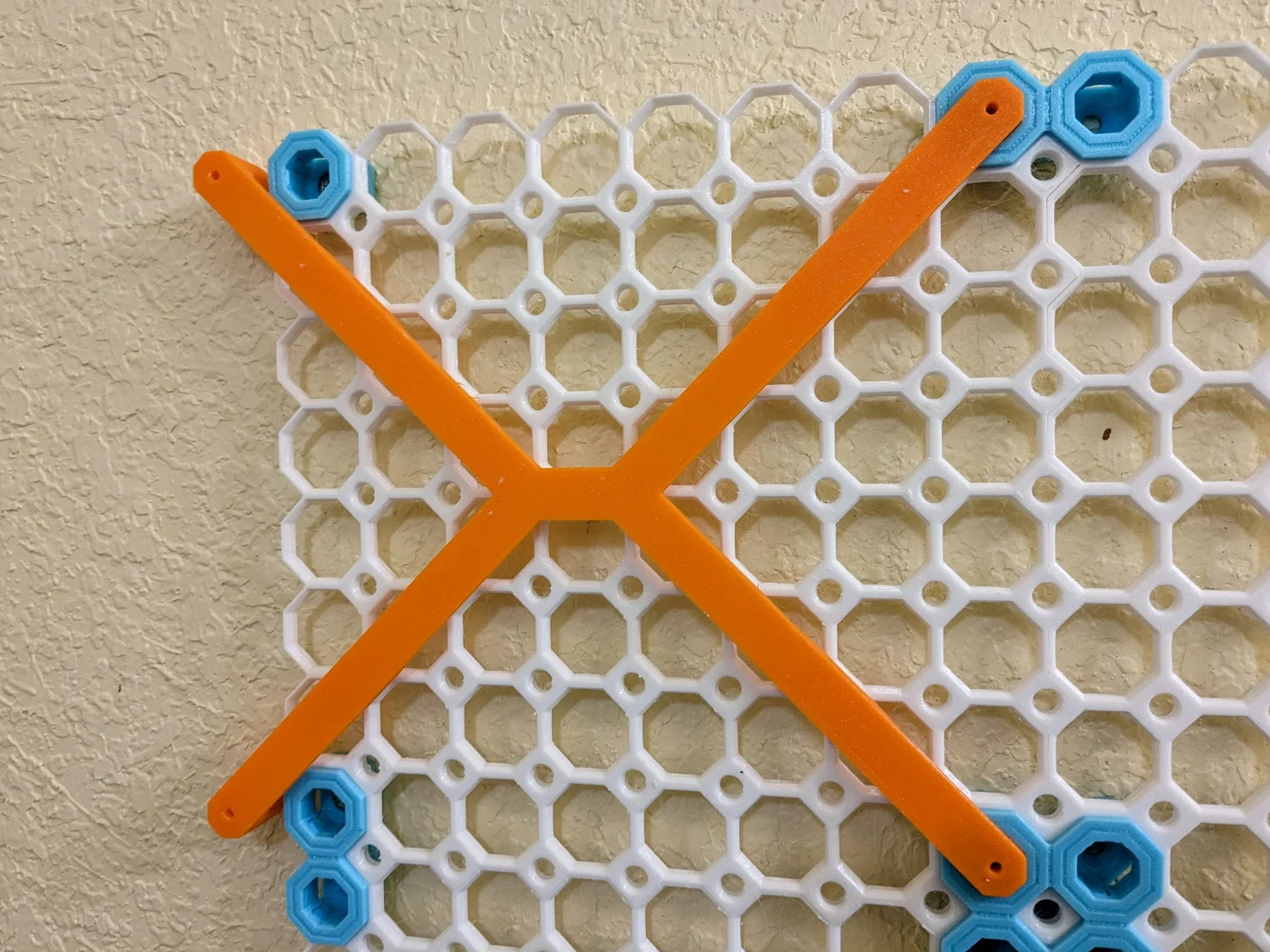

• Gắn hai cái peg ngắn vào các lỗ mounting (xem hình).
• Lấy một mũi khoan vừa khít tương đối với lỗ 3mm (mình dùng mũi 3/32").
• Đẩy mũi khoan xuyên qua lỗ để lấy dấu lên tường phía sau. Nếu muốn “xịn” hơn thì khoan luôn một lỗ thật.
• Tháo jig ra.
• Lắp bộ wall mounting hardware phù hợp của bạn.
• Lắp các bộ phận mounting của Multiboard tương ứng, rồi gắn thêm các panel.
• Quay lại bước “gắn hai cái peg ngắn”.

Giờ tới mấy điểm lưu ý:

• Cái này kiểu prototype thôi.
• Nó nên cứng cáp hơn. Lúc nào đó mình sẽ làm một phiên bản rigid hơn. (Hoặc bạn làm luôn bản đó cũng được! Có sẵn file .f3d, cứ thoải mái chỉnh.)
• Nó chạy tốt với board 8x8 (thực ra là 9x8, để bạn canh/nhảy sang vị trí kế tiếp cho đúng). Muốn dùng với size board khác thì phải tweak một chút.
• Cái này cũng đồng nghĩa là khi làm tới cột cuối cùng thì bạn gần như phải canh bằng mắt — nó không giúp được nhiều cho đoạn đó. Nói thật thì đáng ra đầu bên kia nên có hai socket. Hiện giờ chưa có.
• Nó được thiết kế cho wall offset 8mm. Tương tự, muốn dùng khoảng cách khác thì phải redesign lại.
