Hộp đựng màn hình PITFT50 V2.1 & RPi A+

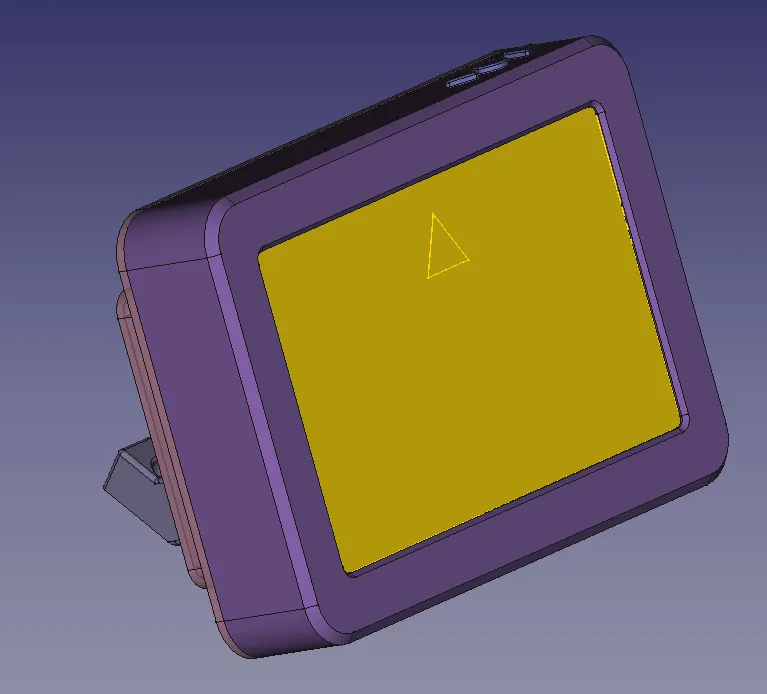

Cái này là cái hộp cho màn hình BTT 5.0" V2.1, loại có nút chỉnh hướng & độ sáng ở trên đó. Bạn cần gắn RPi lên cái cục đệm 25mm đi kèm, nếu không thì cái wifi nó bị trục trặc đó nha. Trên cái nắp che phía sau có cái lỗ để gắn cái jack cắm JST 2.0mm 6 pin cho cái cảm biến gia tốc nè. Cái này làm khít lắm luôn, cái của tui không cần keo luôn, nhưng mà bạn có thể châm keo nến vô trong cho chắc dây cũng được.

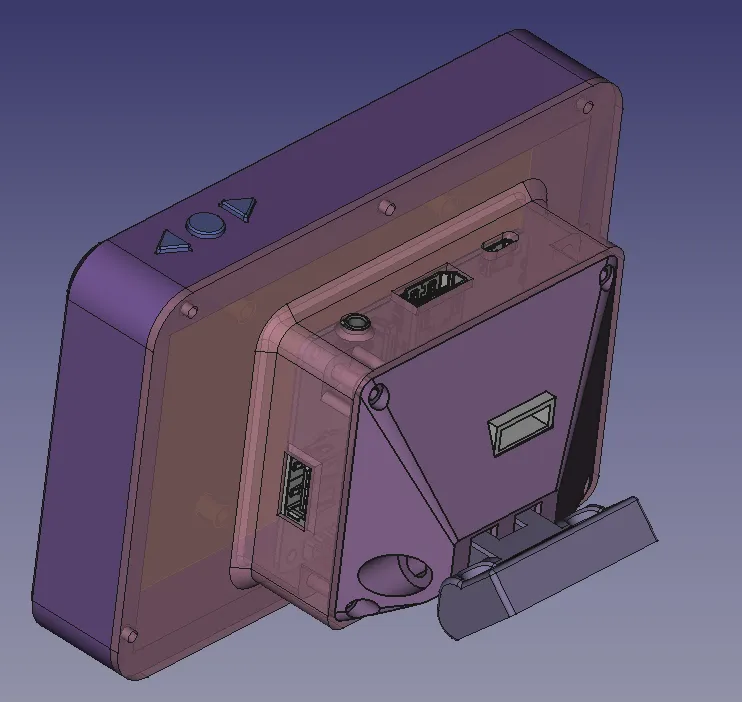

Tui có khoét một cái lỗ trên nắp che phía sau để lấy nguồn cấp cho mấy cái chân cắm. Lại lần nữa, tui xài cái dây nguồn PC cho 5V nha, vì mấy cái dây nhỏ hơn thì nó bị sụt áp với lại nghẽn cổ chai.

4 cái cục đệm thì vặn vô màn hình bằng con ốc, đầu ốc nằm ở phía có lỗ khoét. Mấy cái này để cho cái nắp che phía sau ép cái màn hình vô cái khung.

Bạn sẽ cần 10 con ốc loại M2.5 bằng đồng thau loại ép nhiệt và một con bu lông M5x30-35mm với đai ốc để gắn vô cái đế. Cái của tui thì gắn lên cái thanh nhôm 20x20 phía trên bằng 2 con ốc M4 và T-nut.

Tui in cái này bằng nhựa ABS nha
