Thay/Sửa Cánh Quạt 40mm (Usongshine - Ender 3 / CR 10)

Tác giả nahueljo

Lượt tải
118
Lượt thích
9
Lượt coi
526

File 1 1,1 MB

  • Usongshine_40mm_Ender_3_Fan_Blades_1777474284.stlSTL · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cái này KHÔNG dành cho quạt 40mm zin của Ender 3, mà dành cho loại quạt thay thế có phần hub (tâm) rộng hơn một chút. Nhớ kiểm tra kích thước trước khi in!

Đây là một bản remix của https://www.thingiverse.com/thing:4266433 (dù mình thật sự thiết kế lại từ đầu, nhưng bạn đó cho mình ý tưởng).

Mình làm bể cánh quạt zin Ender 3 bằng dụng cụ của mình (và mình đã dùng thiết kế của DanielMitchel để sửa) nhưng sau đó mình thay bằng một cái quạt Trung Quốc chạy êm hơn nhiều: https://www.ebay.com/itm/Usongshine-Lufter-3D-Drucker-Lufter-TurBo-Kuhler-Kuhlung-Ventilator-24V-DC/362997655896?hash=item548458a958:g:eDAAAOSwFLRewtRx

Mà một thời gian sau mình cũng làm bể luôn cái đó...

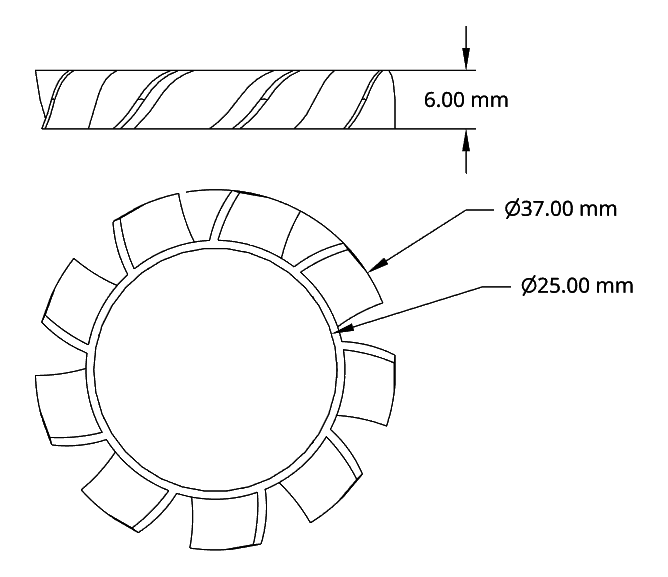

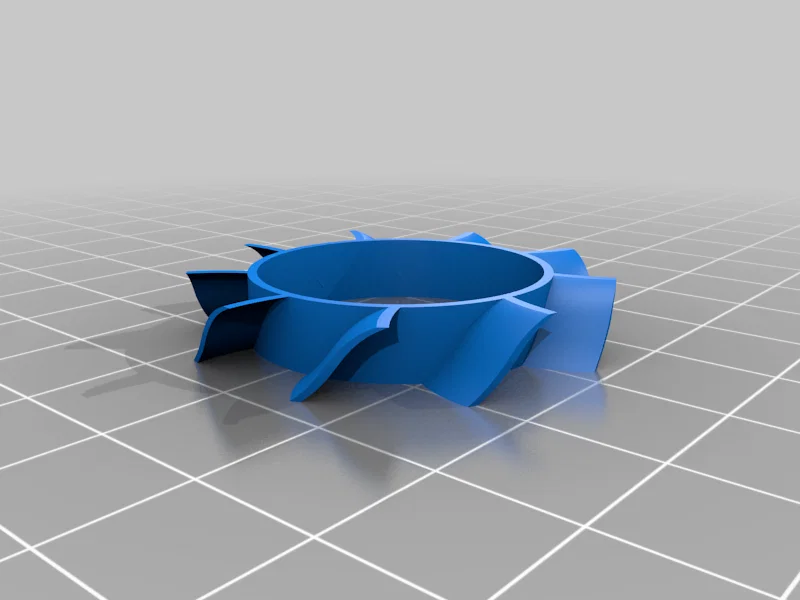

Đây là một cái sleeve kèm cánh quạt, thiết kế để vừa với quạt tản nhiệt 40mm có đường kính phần tâm ở giữa lớn hơn. Vui lòng xem kích thước trong một trong các hình để kiểm tra có vừa với quạt của bạn không.

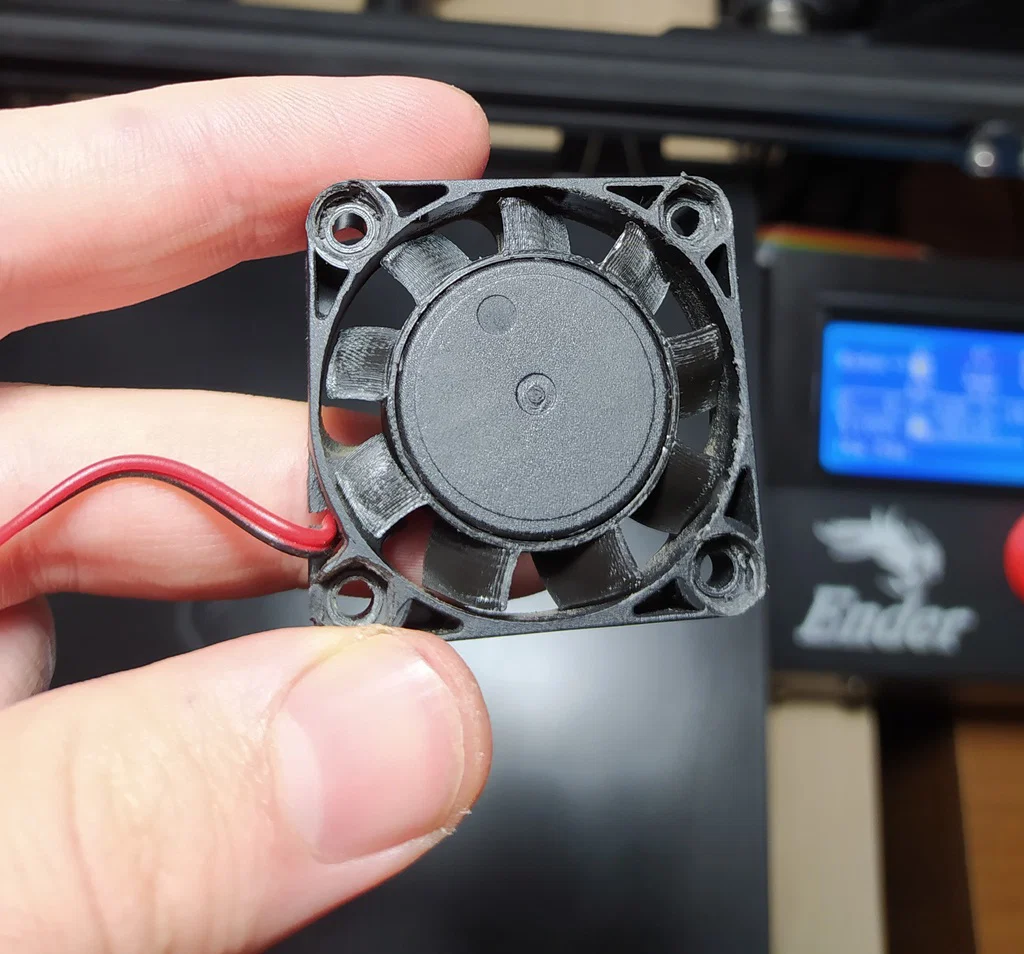

Bạn cần cắt phần cánh còn lại của quạt cũ rồi trượt cái sleeve này vào trong hub của bộ cánh cũ. Xem thiết kế của Daniel để có hình minh hoạ.

Bản gốc của Daniel có một cái nắp cap, còn bản này thì không có vì thật ra không cần thiết và nó chỉ làm bạn không đẩy sleeve xuống hết cỡ được.

Mẫu này được thiết kế trên Onshape, nếu bạn muốn thì cứ thoải mái copy, chỉnh sửa, làm gì cũng được: https://cad.onshape.com/documents/0d3be0087b82748057bd0f33/w/74836507da979f1f1da5af45/e/a5a3365d540bd1d79f86d091

Category: 3D Printer Parts

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
1,1 MB
File lớn nhất
1,1 MB
