Khay Organizer Tỳ Tay Hàng Ghế Sau Tesla Model 3 & Model Y 1

3 hình

DIY

Khay Organizer Tỳ Tay Hàng Ghế Sau Tesla Model 3 & Model Y

Tác giả ElectronWizard

Lượt tải
389
Lượt thích
57
Lượt coi
2.037

File 4 2,4 MB

  • Tesla_arm_rest_console_tray_MM_1777472129.3mf3MF · 93,5 KB
  • Tesla_arm_rest_console_tray_1777472131.3mf3MF · 156,4 KB
  • Tesla_arm_rest_console_tray_1777472132.stepSTEP · 119,5 KB
  • Tesla_arm_rest_console_tray_MM_0.4n_0.25mm_FLEX_PETG_XLIS_9h37m_1777472133.bgcodeBGCODE · 2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

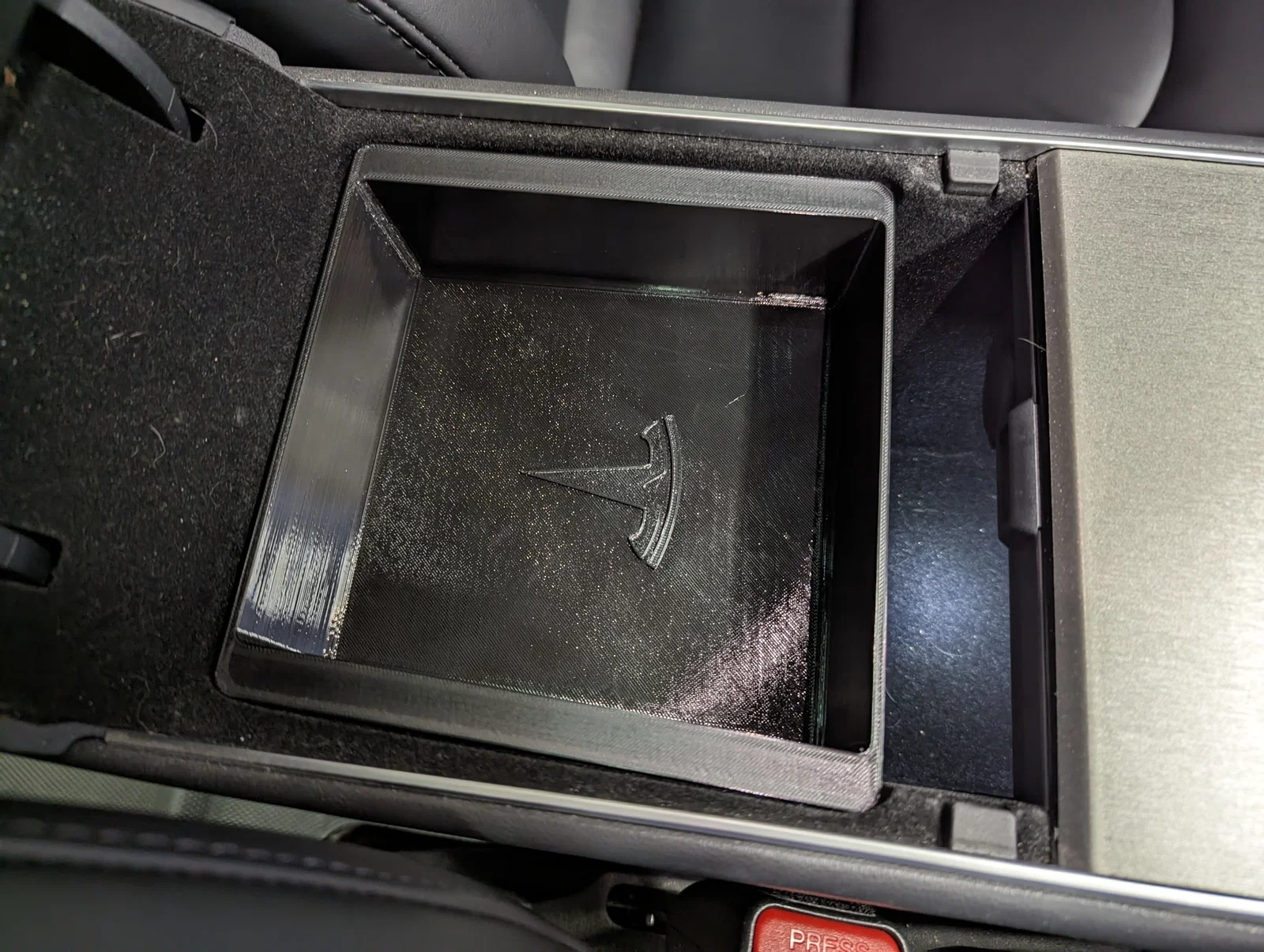

Mình rất thích thiết kế này và thấy nó giống nhất với món OEM mà trước đây Tesla hay tặng kèm miễn phí. Tuy nhiên, mình thấy file STL có vài “artifact” lạ và khá khó “paint” trong PrusaSlicer khi muốn in kết hợp PETG+TPU trên máy XL. Ngoài ra, các góc nhọn cũng dễ bị cong vênh (curling) khi in.

Mình đã dựng lại hoàn toàn mẫu này trong Fusion 360, giữ kích thước sát với bản gốc nhất có thể và bo tròn các góc. Mình cũng thêm vài chi tiết ở phần đế để tăng độ cứng vững. Mình đóng gói STL chất lượng cao và logo thành các body riêng trong một file 3MF để dễ chỉnh sửa/thao tác. STL mới có bề mặt mịn, “paint” lên rất ngon.

Giống như bản gốc, không cần support với layer height tới 0.25mm

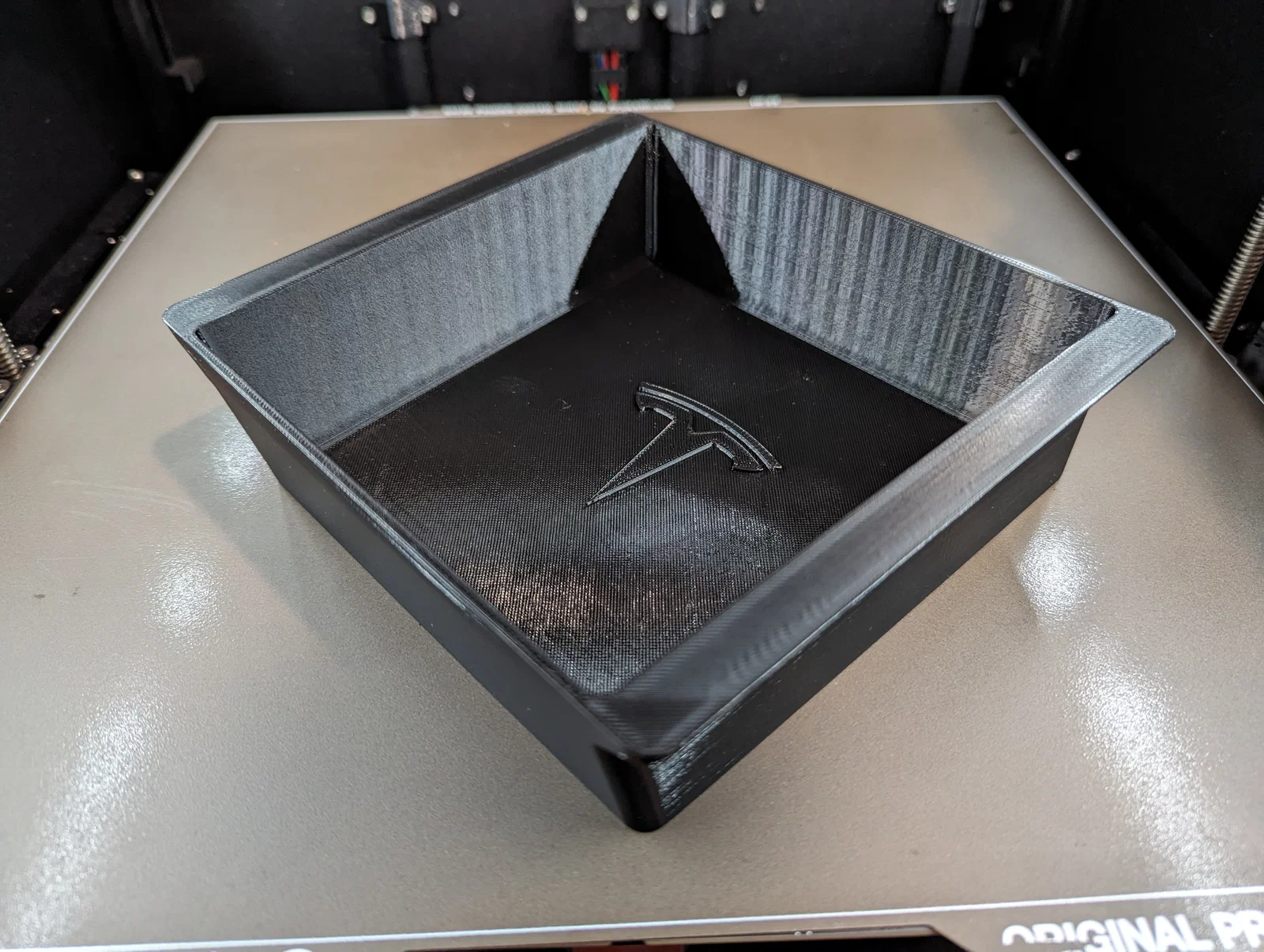

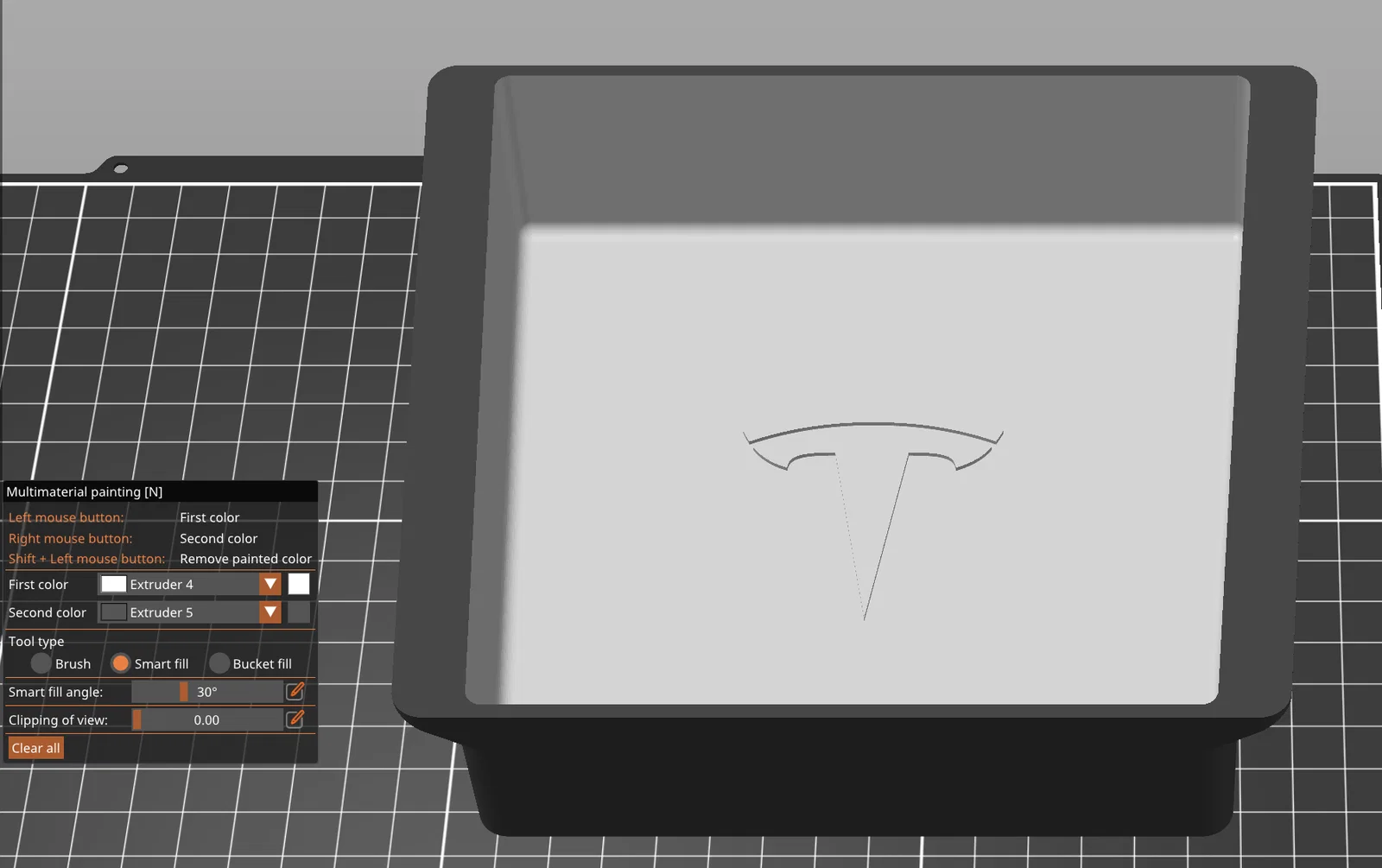

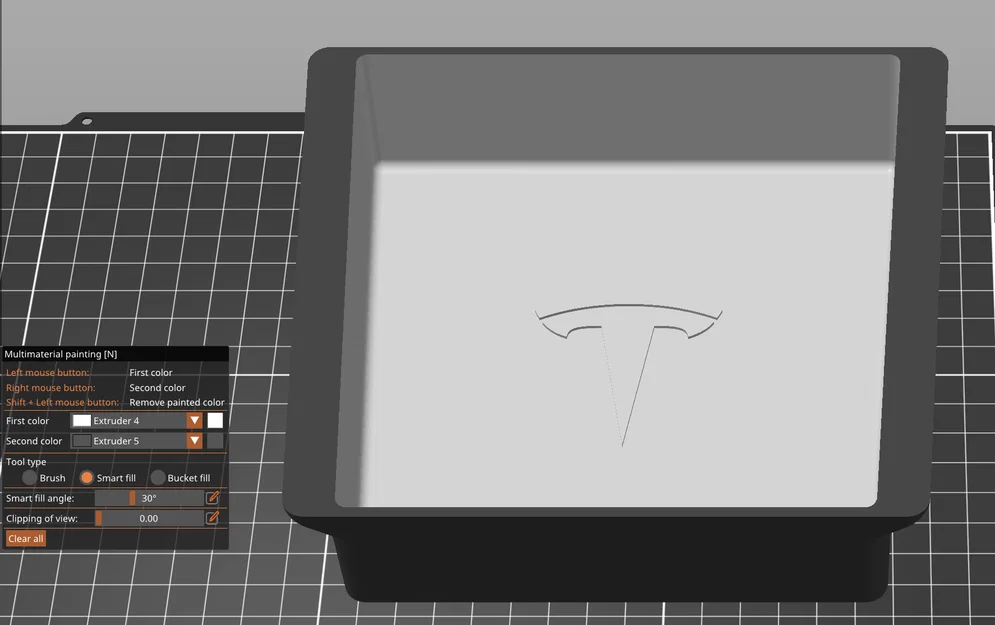

Mình tạo một file 3MF in đa vật liệu, dùng TPU thường cho các mặt phía trong và PETG cho mặt ngoài. In kiểu này sẽ cho cảm giác mềm tay ở bên trong, giúp giảm tiếng lạch cạch của đồ để trong khay khi đang chạy xe. Project 3MF đa vật liệu in ở 0.25mm và cũng thay đổi các tham số mặc định sau:

  • Flex TPU trên extruder 4
  • PETG trên extruder 5
  • Bắt buộc wipe tower được tạo bằng PETG
  • Max width of segment region = 1mm (để lớp TPU dày 1mm, giữ độ bền thành và giảm thời gian in)
  • gyroid infill (tránh infill giao nhau là tốt nhất với PETG và TPU)
  • 4 lớp bottom solid
  • Thiết lập filament TPU: Bed temperature giống PETG (đảm bảo PrusaSlicer không hạ nhiệt độ bed xuống mức của TPU)
